Устройство и работа газо-дровяных котлов
Универсальный газо-дровяной котел для отопления дома, выпускается в трех различных модификациях, отличающихся конструкцией и функциональными возможностями.
- Модуль, с возможностью переоборудования под газ.
- Котел, имеющий сразу две топочных камеры, отдельно под дрова и газ.
- Теплогенератор с встроенным электрическим ТЭНом.
Комбинированные котлы смешанного типа, под газ и дрова, имеют встроенную автоматику, полностью автоматизирующую процесс горения. После прогорания дров в топке, модуль автоматически переходит на газ или электричество. Для ГВС, воду подогревает электротэн.
Одновременная установка дровяного и газового котла в одной системе требует значительных финансовых затрат. Приобретение и монтаж универсального оборудования, снижает затраты на 30-40%.
Битопливные древесно-газовые котлы
Комбинированные котлы газ-дрова, получили широкое распространение в бытовых условиях. Конструкция включает следующие узлы:
- Топочная камера – изготавливается из стали или чугуна. В конструкции устанавливают одну или две топки. Модификация с двумя топочными камерами, более удобна. В нижнюю топку осуществляется установка газовой горелки. В верхней камере располагаются колосники для сжигания дров.
- Контуры отопления и ГВС – производители выпускают модели, предназначенные исключительно для отопления (с возможностью последующего подключения к бойлеру косвенного нагрева), а также для получения горячей воды и обогрева помещений. Последние, укомплектовываются двумя контурами. Нагрев ГВС происходит проточным способом.
Нагрев воды для ГВС, в зависимости от производительности ТТ котла, достигает 700 л/час. Существуют модификации с встроенной накопительной емкостью, на 40-120 литров воды.
Электро-газо-дровяные котлы
Комбинированные котлы отопления, газ, дрова и электричество, имеют устройство, напоминающее то, что используют двухтопливные агрегаты. Главным отличием является установленный электрический ТЭН. Принцип работы комбинированных котлов, газ, дрова, электричество, заключается в следующем:
- Основным видом топлива считаются дрова. После сгорания древесины, в автоматическом режиме включается газовая горелка. Процесс отопления продолжается без остановки.
- ТЭН используется для поддержания минимальной температуры теплоносителя, после того, как газ и дрова закончились. Допускается эксплуатация в режиме антизамерзания. Электрический ТЭН поддерживает минимальную температуру в системе отопления, препятствуя размерзанию водяного контура.
Некоторые универсальные котлы отопления – газ, дрова, электричество, используют в своей работе принцип газогенерации, что увеличивает время автономной работы до 6-12 часов, от одной закладки поленьев.
Комбинированные котлы отопления дрова газ описание и применение
Многие производители отопительного оборудования для повышения конкурентноспособности своего товара и создания более комфортных условий для своих клиентов, серьезно начали заниматься производством комбинированных котлов отопления. Такого рода котлы известны тем, что могут одновременно работать на нескольких видах топлива. На сегодняшний день вы сможете найти такие котлы, которые могут работать сразу на четырех видах топлива. Но в виду небольшой их функциональности, особой популярности среди населения достигли комбинированные котлы отопления, работающие на газу и дровах.
Комбинированные котлы отопления дрова газ
Основные разновидности
Тип оборудования для обогрева определяет его эксплуатационные свойства, параметры, требования к техобслуживанию. От конструктивного исполнения зависят габариты, область применения техники.

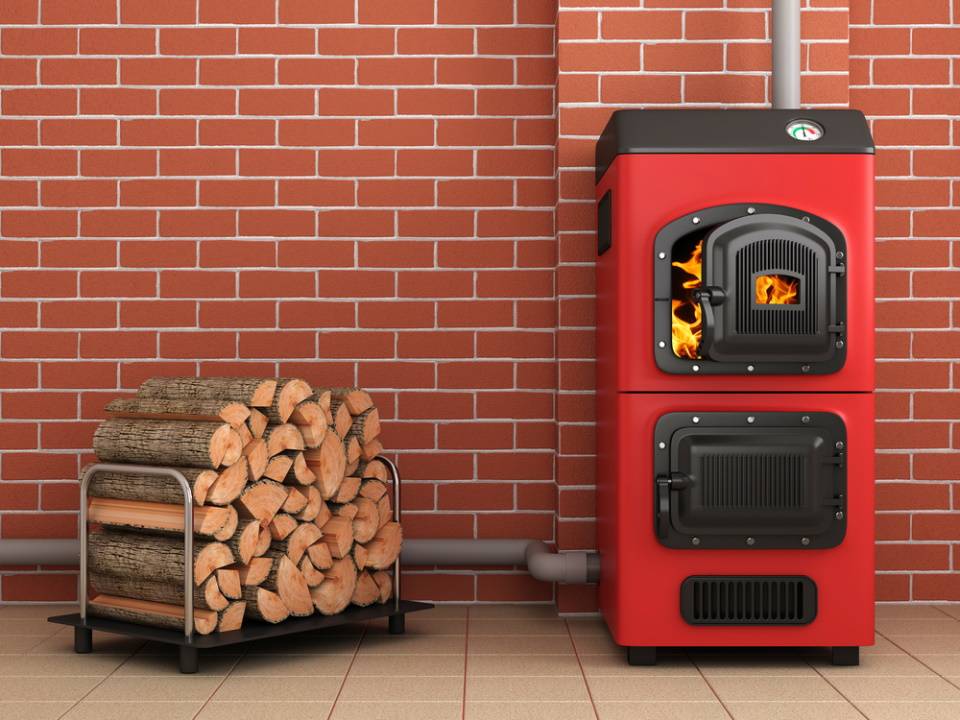

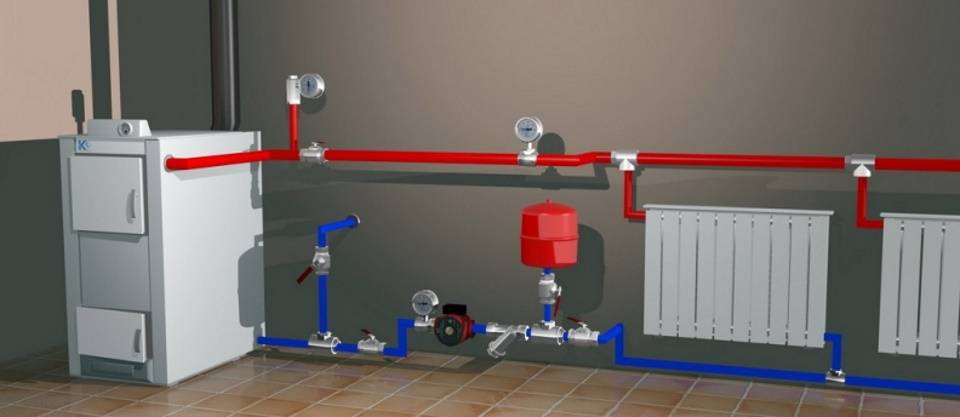

Классический дровяной для отопления частного дома
Наиболее распространенный вариант, отличающийся простотой конструкции, энергонезависимостью, способностью работать со всеми видами горючего. Для терморегуляции задействуются механический привод и заслонка.
Классический дровяной котел отличается простотой конструкции.
С дополнительной тягой
Для более полного сгорания топлива предусматривается принудительная подача воздуха в топку или оснащение агрегата дымососом (вытяжкой для продуктов сгорания, усиливающей тягу). Это увеличивает производительность, снижает расход горючего.
Пиролизный
Газогенераторные модели имеют 2 камеры сгорания: для твердого топлива и выделяемого на первом этапе горючего газа. Такое исполнение обеспечивает экологичность, энергоэффективность установки, повышает ее КПД до 95%. Можно использовать топливо любой фракции при условии контроля его влажности.
Пиролизный котел имеет 2 камеры сгорания.
Длительного горения
Оборудование оснащено колосниками с водяным охлаждением, системой удаления дыма с конвекционными каналами, блоком управления и вентилятором для подачи воздуха. Котлы отличаются 90‑95%-ным КПД, временем автономной работы до 48 часов, отсутствием сложной электроники, что повышает надежность агрегатов.
Автоматический
Подача топлива автоматизирована, выполняется при помощи шнекового конвейера или пневматического транспортера из внешнего бункера, в котором оно хранится в большом объеме. Применяется сложная электроника, контролирующая температуру теплоносителя. Доступна функция дистанционного управления.
Автоматический котел — один из самых удобных агрегатов в использовании.
Рейтинг лучших твердотопливных котлов длительного горения по цене
Цена отопительных приборов отыгрывает важную роль в процессе выбора нужной модели твердотопливного котла длительного горения.
Бюджетный класс
Если отопительный агрегат стоит недорого — это не значит, что он обладает низкими техническими и эксплуатационными характеристиками. В этом классе представлены модели, которые хорошо справятся с отоплением дач и небольших по размеру частных домов:
- На первом месте отопительный котел Сибирь-Gefest КВО 20 ТЭ. Такой агрегат обладает достаточно высокой производительностью, его КПД равен 85 %. Мощность составляет 20 кВт. Благодаря таким параметрам, прибор справится с обогревом площади до 200 м². Благодаря электрическому ТЭНу 4 кВт, в случае неполадок с поставкой твердого топлива, агрегат может функционировать от электроэнергии. Достоинства: приемлемая цена, небольшая масса, высокая надежность, стабильная работа без сбоев. В качестве минусов можно отметить недостаточно качественную изоляцию.
- На втором месте оборудование модели Мозырь КСТ 12,5, выпускаемое белорусским производителем «Мозырьсельмаш». Приборы отличаются достаточно высоким КПД — 80-90 %, все зависит от применяемого топлива. Мощность отопительного агрегата равна 12,5 кВт, рабочее давление — 0,1 МПа, максимальный температурный режим воды — 95°С.
- На третьем месте отопительный котел российского производства ЭВАН WARMOS TT-25K. Прибор не отличается высокой производительностью, КПД — всего 75 %, но он имеет ряд плюсов. Во-первых, высокая мощность, равная 25 кВт представляет возможность устанавливать такое оборудование в домах, площадь которых достигает 180 м². Температура теплоносителя равна 95°С. В комплектацию оборудования входит электрический ТЭН в 2 кВт, что является своего рода компенсацией низкого КПД.
Стандартный класс
Лидирующие позиции в этой группе занимает котел Lamborghini WBL 7. Он отличается высокой производительностью, КПД равен 90 %. Конструкция прибора характеризуется высокой звукоизоляцией. Мощность агрегата — 30 кВт, он способен эффективно обогреть дом площадью до 270 м². На полной загрузке топливо агрегат может автономно функционировать на протяжении 12 часов. Максимальная температура воды — 90°С.
Котел твердотопливный Lamborghini WBL 7
На второй позиции отопительный агрегат Viadrus Hercules U22D-4, выпускаемый чешской компанией. Благодаря КПД в 80 % и мощности в 20 кВт, прибор способен эффективно снабжать теплом дом площадью до 200 м². Характеризуется высокими теплоизоляционными и звукоизоляционными свойствами. Расход топлива равен 6,8 кг/час. В качестве недостатка можно отметить тот факт, что агрегат работает только на дровах.
На третьем месте Alpine Air Solidplus 4. Он отличается простотой эксплуатации и обслуживания, мощность агрегата равна 26 кВт, высокой производительностью похвастаться он не может, КПД — всего 70%. Минимальная температура нагрева воды — 30°С, максимальная — 90°С, рабочее давление равно 3 Бар. Прибор может функционировать на дровах и угле.
Премиум-класс
В этой группе на первом месте находится отопительный котел Biomaster BM-15. В его комплектацию входит система автоочистки зольника, объем топки составляет 200-400 литров. Производительность — высокая, КПД достигает до 95%, мощность — 16 кВт.
Пеллетный котел Biomaster BM
Благодаря высоким техническим и эксплуатационным характеристикам данный агрегат можно устанавливать в многоэтажных домах или отелях, помещениях промышленного типа и т.д. На втором месте Viessmann Vitoligno. Мощность этого отопительного котла равна 30 кВт, КПД — 90%, благодаря этим параметрам он успешно справится с обогревом дома площадью до 400 м². На одной загрузке прибор может проработать на протяжении 40 часов. Благодаря системе автоматики он стабилен и надежен в процессе функционирования.
Третью позицию занимает котел Candle S. Его характерной чертой является то, что горит исключительно верхняя часть топлива. На одной загрузке топлива он может проработать на протяжении 36 часов. КПД составляет 85-90 %, мощность прибора находится в промежутке от 5 до 35 кВт, все зависит от конкретной модели. Рабочее давление составляет 180 кПа, температура теплоносителя — 90 °C, расход топлива равен 0,29 кг/час.
Пользователи постоянно задаются вопросом: какой твердотопливный котел лучше? Однозначного ответа на этот вопрос нет, т.к. каждый подбирает отопительный прибор, исходя из своих требований и бюджета, которым он располагает. В любом случае, в настоящее время на рынке много достойных моделей, которые заслуживают внимания.
Пиролизное горение
Пиролизные котлы длительного горения позволяют увеличить эффективность сжигания дров. Вот их принцип работы:
- Топливо сгорает в основной камере сгорания с минимальным количеством кислорода;
- Выделяющиеся в результате такого горения продукты пиролиза поступают в камере дожигания;
- В камере сгорания происходит сгорание пиролизных газов с выделением большого количества тепла.
Далее тепловая энергия отбирается жаротрубным теплообменником.
Мощный вентилятор и блок управления освободят Вас от необходимости постоянно регулировать процесс горения, да к тому же позволят котлу работать с куда большим КПД.
Главным достоинством пиролиза является возможность реализации длительного горения за счет регулировки интенсивности пиролизной реакции. Для этого в системе устанавливается дутьевой вентилятор. Когда он включается, в камере дожигания образуется факел высокотемпературного пламени, начинается прогрев теплоносителя. Как только автоматика зарегистрирует достижение заданной температуры, дутьевой вентилятор остановится – котел медленного горения приостановит свою работу, минимизируя затраты на топливо.
Реализация пиролизной схемы горения в котлах на дровах довольно сложная, зато она позволяет достигнуть длительного горения и автоматической регулировки температуры в контуре. Если хочется обойтись без автоматики, то интенсивность придется регулировать вручную, с помощью шиберных заслонок и поддувала.
Рейтинг лучших бюджетных твердотопливных котлов
Предложенный рейтинг твердотопливных котлов предлагает ознакомиться с новинками, появившимися на рынке в период 2018 – 2019 г. г. Он составлен на базе отзывов со стороны клиентов и предлагает максимально динамичное соотношение цены и качества товаров. С одной стороны оценивается простота исполнения и привлекательность внешнего вида, с другой — востребованность основанная на хороших рекомендациях.
Теплодар Куппер ПРО 22
Это комбинированная установка способная отапливать площади средней величины дома 150 м2. В стандартную комплектацию не включена горелка, однако существует возможность ее установки.
Агрегат отличается высокими параметрами теплоотдачи, диапазон изменений температуры теплоносителя составляет от 50 до 90 градусов. Данный котел отличается способностью быстрого розжига и длительного сохранения набранной температуры.
ZOTA тополь М 20
Данная модель представляет линейку котлов бюджетного исполнения. Основное предназначение – частный дом средних размеров. «Зота» станет незаменимым помощником среди домашней бытовой техники или на даче.
По рекомендации производителя для растопки этой установки лучше использовать дрова, как и уголь древесный. Комплектация имеет съемную заслонку, обеспечивающую легкий доступ для чистки котла.
Roda Brenner Classic BCR-03
Для отопления данного котла предусмотрено использование различных видов топливных материалов, что лучше всего подходит при наличии выбора. Прежде всего, можно применять дрова, как и древесный уголь, также подойдет кокс или антрацит.
Кроме этого предусмотрены приспособления позволяющие осуществлять топку газом или дизель топливом. Универсальный котел применим практически для любых условий, а его механическое управление позволяет использовать агрегат в полностью автономном режиме.
Bosch Solid 2000 B SFU 12
Известная чешская марка славится превосходным качеством своих изделий, котлы данной марки отличаются своей надежностью и долговечностью. Основной предусмотренный вид топлива — каменный уголь, однако, существует возможность использовать кокс, антрацит, угольные брикеты, а также дрова. Агрегат совершенно прост в обиходе, но единственный его недостаток – маленькая печка.
Буржуй-К СТАНДАРТ-20
Установка отличается своей высокой функциональностью, а также практичностью. В комплектации имеется манометр, контролирующий давление, и термометр, а его теплообменник выполнен из жаростойкой стали высокой прочности.
В базовой комплектации также предусмотрен механический регулятор тяги, который позволяет удерживать температуру теплоносителя в заданном диапазоне. Для растопки предполагается уголь, можно дрова. Какой уголь лучше использовать для топки можно узнать у специалистов.
Protherm Бобер 20 DLO
Модель выполнена в классическом стиле, предполагая одноконтурное устройство номинальной мощности в 19 кВт. Надежный корпус изготовлен из чугуна, что говорит о способности к длительному сроку эксплуатации. Основные виды топлива, предполагаемые, к использованию это дрова, а также уголь. Лаконичная модель укомплектована механической системой контроля, позволяющей применять котел для автономного режима работы.
Stropuva Mini S8
Данный котел, обслуживающийся на твердом топливе, предложен только в одноконтурном исполнении. Его основное предназначение это обогрев небольших построек площадью около 80-ти м2.
Среди основных преимуществ данного устройства нужно выделить высокий КПД, который составляет 85 %, а также способность сохранять тепло на протяжении 20-ти часов. Это отличное предложение для частных домов, имеющих небольшой размер, и загородных дач.
ZOTA Pellet 25А
Эту маркировку получил одноконтурный котел, получивший предназначение для обогрева средних, а также больших площадей объемом до 250 м2. Базовое оборудование котла призвано упростить эксплуатацию агрегата до нового уровня.
Здесь присутствует опция автоматической подачи материалов для растопки в печь и автоматическая система контроля. Увеличивает его функциональность возможность подключения внешнего управления, а также подключение теплых полов. Он предназначен для топлива в виде пиллетов, дров или брикетов, которые горят в топке практически без отходов.

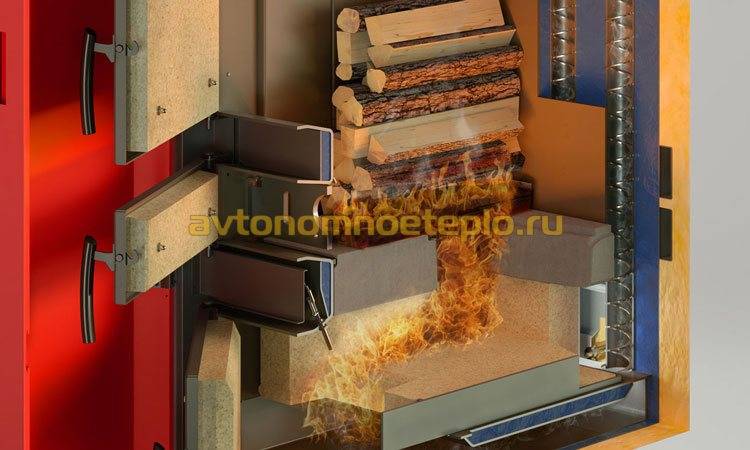

Принцип работы дровяного котла отопления, длительного горения
Отопительный котел длительного горения на дровах с водяным контуром, использует способность древесины окисляться, под воздействием высокой температуры и ограниченного содержания кислорода. Дерево обугливается, по причине большого скопления дыма, огранивающего доступ кислорода. Выделяется большое количество CO.
Устройство и принцип работы дровяного котла длительной работы от одной загрузки, направлено на воссоздание подобных условий, в ограниченном пространстве топочной камеры. Дрова не горят в полном смысле этого слова, а тлеют. Увеличивается время работы, а недостаток в тепле, компенсируется за счет дожига выделяемых газов.
В конструкцию котлов длительного горения входят следующие узлы:
Топочная камера – в устройстве предусмотрено сразу две камеры сгорания. Первая топка (с вертикальной или горизонтальной загрузкой), предназначена для сжигания древесины. Вторая камера, используется для дожига вырабатываемого углекислого газа. Чтобы обеспечить полное сжигание газа, топка сделана из шамотного кирпича, что предотвращает потери тепла и способствует поддержанию температуры около 800°С.
- Автоматика – дровяной котел длительного горения работает как автономная станция. Контроллер регулирует приток воздуха, изменяя температуру нагрева. В простых котлах, используется ручное управление шиберной заслонкой.
- Водяной контур – внутрь топочной камеры встроен змеевик, по которому циркулирует теплоноситель. В чугунных версиях, нагрев осуществляется посредством водяной рубашки, окружающей топочную камеру. Подключение батарей отопления, осуществляется через подающий и обратный отводы, соединенные с контуром.
- Дымоход – в конструкции предусмотрен ломаный дымоход, аккумулирующий тепло отходящих газов.
Большинство котлов длительного горения, оснащены увеличенной загрузочной камерой. Внутреннее устройство позволяет обеспечить автономную работу в течение 8-12 часов. Некоторые производители, предлагают котлы, способные проработать от одной заправки несколько суток.

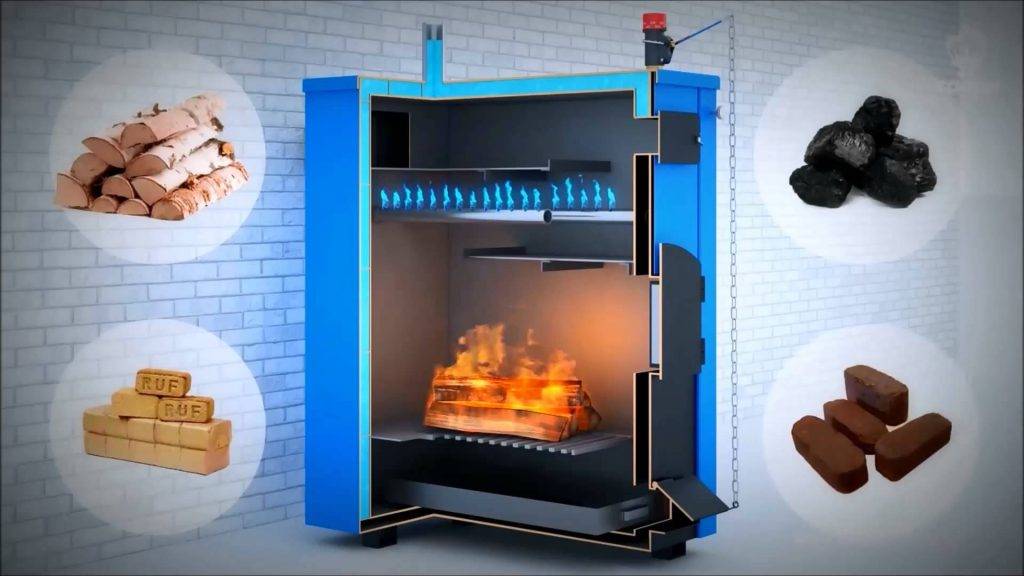

Топливо для пиролизного котла

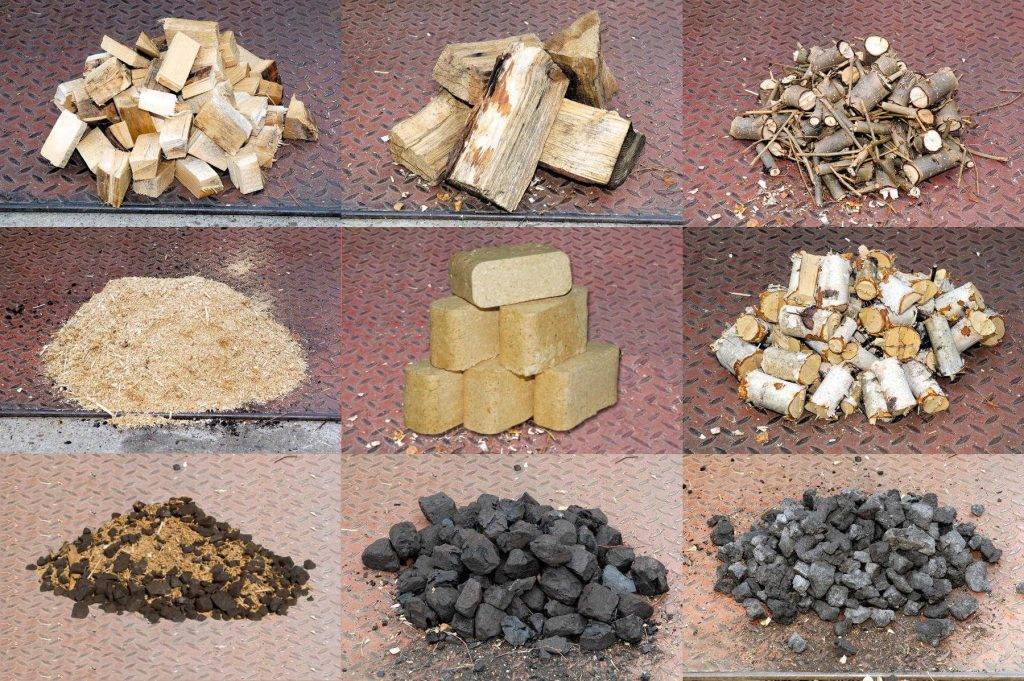

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.
Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.
Следовательно, выбор топлива является очень важным процессом.

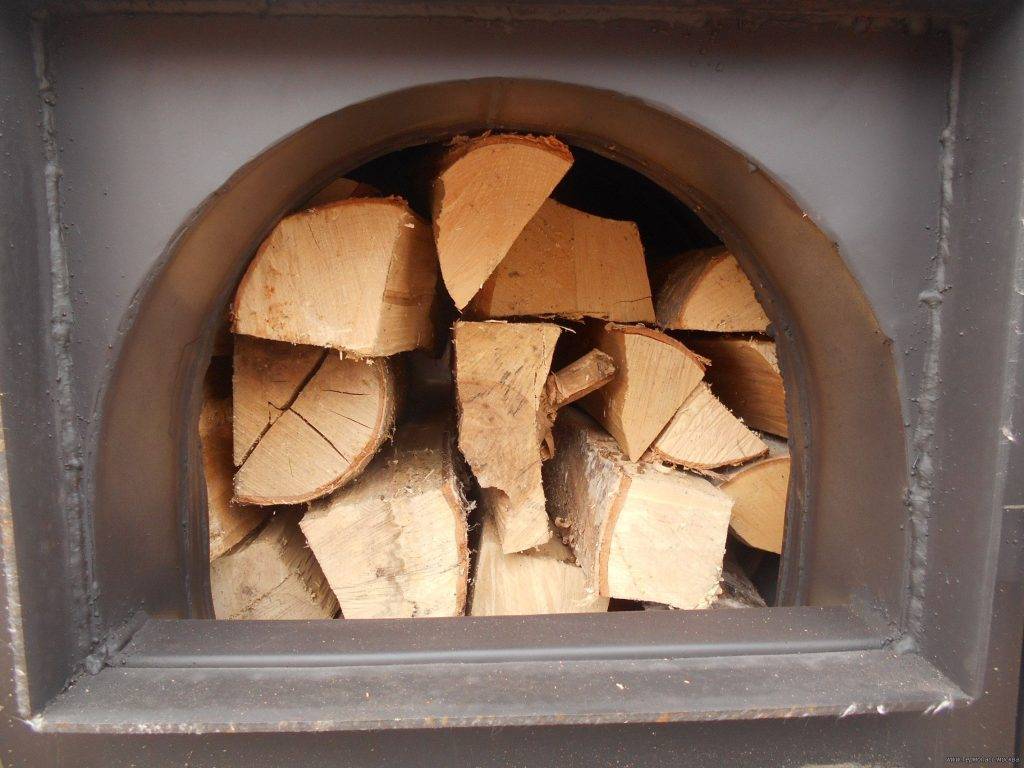

Использование обычных дров.
Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.
Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.
При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.
Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

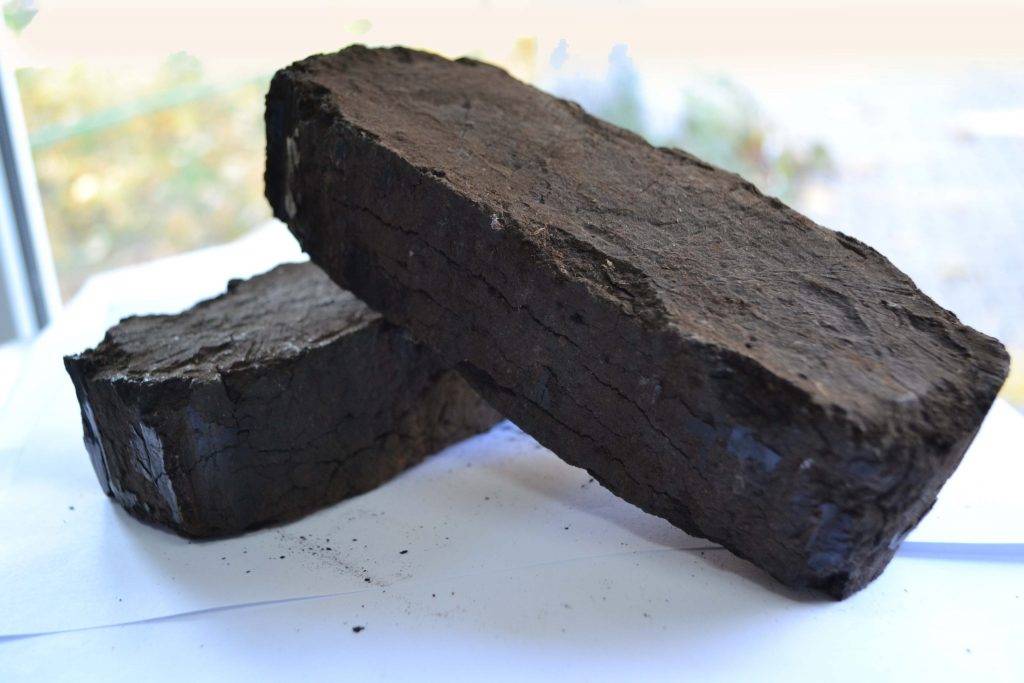

Использование торфа.
При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.
Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.
Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

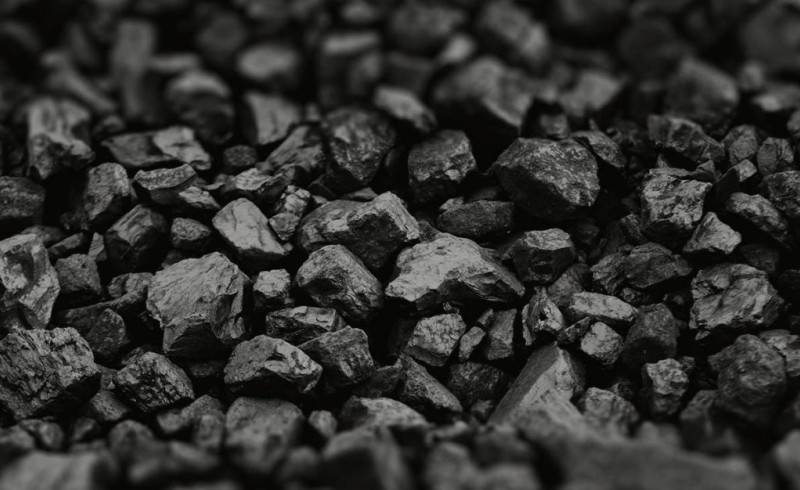

Использование угля.
Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.
Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.
Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

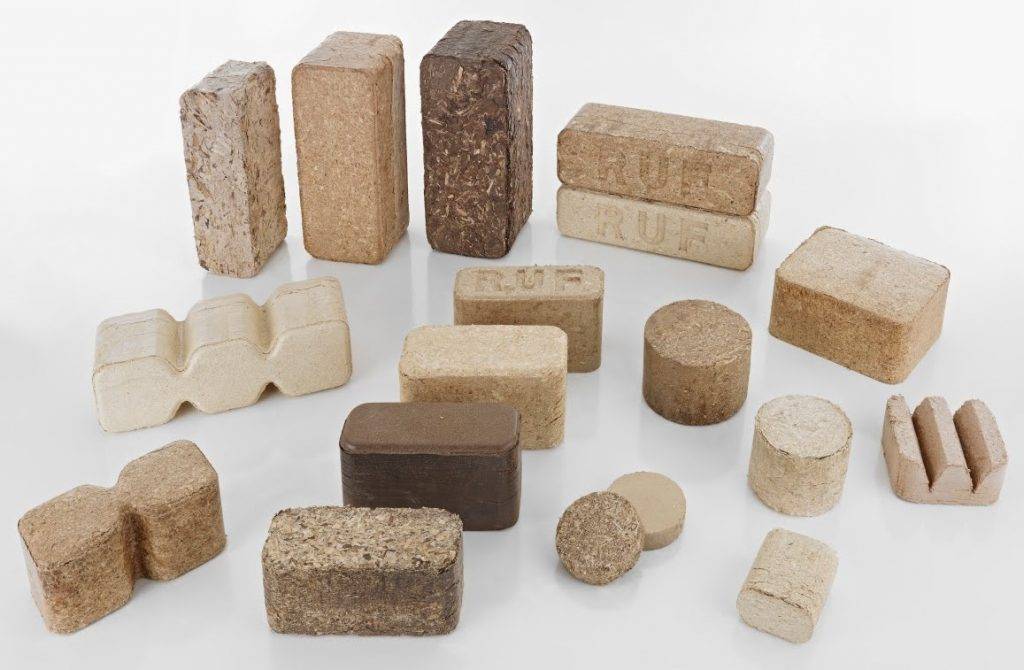

Использование топливных брикетов.
Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.
Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.
Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.
Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.
Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.
Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.
Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.
Есть ли особенности в эксплуатации
При покупке комбинированного котла с дровяным и газовым отоплением надо учитывать несколько эксплуатационных моментов, без соблюдения которых использование дров в качестве основного источника тепла может привести к тому, что универсальный метод окажется причиной немалых проблем.
Так, дровяной котел во время своей работы понемногу засоряет дымоход сажей, которую надо периодически прочищать. Без этого эффективность отвода дыма постепенно будет уменьшаться, вплоть до появления проблем с розжигом, задымлением помещения и т.п.
Если отопление на газу или электричестве может работать непрерывно, то дровяной котел полностью прогорает максимум через 3-4 часа, после чего система отопления неизбежно начинает остывать. Загрузка новой порции осуществляется вручную, что требует наличия дома владельца. Поэтому нередко комбинированные модификации с дровяным или же пеллетным топливом используют по возможности в режиме отопления от газа.
Пеллеты отчасти позволяют автоматизировать процедуру отопления дровяным топливом, но все равно придется следить за процессом. Да и запас надо создавать заблаговременно, иначе можно остаться без отопления в самый холодный период года.
Назначение и сферы применения
Применяется для подачи горячей воды и отопления зданий, загородных домов, квартир, а также дач. Оно популярно в регионах с низким уровнем газификации или нестабильным электроснабжением.
Составные элементы конструкции
Традиционной схемой построения котла стала конструкция из нескольких функциональных модулей в едином корпусе.
1. Теплообменник – устройство трансляции теплоносителю теплоэнергии, вырабатываемой при горении. Может быть из чугуна или стали. Срок службы до 20 лет.
2. Топка с дверцей – камера, где размещается загрузка, и происходит сжигание.
3. Колосниковая решётка – устройство подачи воздуха, равномерного распределения материалов, отсева отходов в зольник. Изготавливается из серого чугуна.
4. Люк – очистка верхних каналов.
5. Терморегулятор – поддержание установленного температурного уровня:
- механический – регулирование тяги;
- автоматический (микропроцессорный контроллер).
6. Дополнительные устройства – для безопасности и комфорта:
- горелка розжига;
- регулятор тяги;
- термостатический клапан.
