Характеристики агрегатов
Для ориентирования в многообразии многотопливных котлов используют специальную маркировку:
Сочетание «ТГ» имеют в своем названии котлы, работающие на твердом топливе и газе.
«ТЭ» — агрегаты с таким «именем» сжигают твердое топливо, а при необходимости «чисто» работают на электроэнергии.
Представители с аббревиатурой «ТГЭ» — «всеядны». Они легко потребляют как дрова и прочее твердое топливо, так электроэнергию. А газовые и жидкотопливные горелки делают их универсальными.
Устройство комбинированного котла
В Новосибирске популярны как финские одно и двухконтурные комбинированные теплоагрегаты, так и универсальные котлы отечественного производства.
К примеру котел комбинированный универсальный ТЕПЛОДАР Куппер ОК-30 — при относительно невысокой цене (23-25000 руб.) способен выдавать до 30кВт тепла, используя в качестве «горючего» дрова, пеллеты, уголь, газ, электричество. При нагреве теплоносителя до 95оС в стальном теплообменнике этот «теплодар» способен показать КПД до 85% при обогреве дома или дачи площадью до 250-300м2.
Котел комбинированный одноконтурный ТЕПЛОДАР Куппер ОК-30
Универсальные агрегаты с меньшей мощностью обладают и более низкой стоимостью. Так иной экземпляр от Теплодара котел Куппер ОВК-10 предназначен для обогрева до 100м2 площади теплоизолированного помещения. Такая «потеря» производительности позволит вам сэкономить до 8-10000 руб. на самом агрегате. Такой мощности вполне достаточно для отопления небольшой дачи или коттеджа, а наличие на нем сверху варочной поверхности расширяет функциональность данного устройства.
Котел комбинированный Теплодар Куппер ОВК-10
Широкий ассортиментный ряд техники «Теплодар» позволяет подобрать теплогенератор с оптимальными параметрами.
Универсальные котлы подразделяют также на:
- простые «узкопрофильные» — одноконтурные, преимущественно большой мощности;
- двухконтурные;
- котлы с варочной поверхностью.
Относительно мощности наиболее популярны универсальные агрегаты, способные отдавать от 20 до 120 кВт тепловой энергии, что позволяет отапливать от 180 м2 площади помещений до 1000 м2. Такие котлы (до 50 кВт) могут иметь встроенный накопительный бойлер, варочную поверхность и потреблять уголь, дрова, газ и электричество.
Универсальный котел Atmos
Минусы применения котлов
К ним относятся:
- дороговизна отопления соляркой;
- жесткие требования к качеству топлива;
- неприятный запах и шум;
- постоянные проверки котла.
Дороговизна
Цена на ДТ и солярку постоянно меняется, чаще в сторону увеличения.
При средней стоимости 38 рублей за литр покупка тонны топлива обойдется в 38 тыс. р., что при длительном отопительном сезоне составит крупную сумму.
Отопление соляркой дороже обогрева сжиженным газом, углем или дровами.
Но эти затраты меньше, чем стоимость обогрева электроприборами и электрическим котлом.
Жесткие требования к качеству топлива
При низком качестве солярки, наличии в топливе посторонних углеводородов, воды, механических взвесей оборудование быстро портится. Горелки выделяют копоть, которая забивает форсунки, осаждается на теплообменниках и стенках камеры сгорания, в дымоходе.
В результате КПД устройства сильно снижается, приходится проводить внеплановые чистки котла с привлечением специалиста. Поэтому лучше закупать большую партию качественного топлива у проверенного поставщика.
Неприятный запах и шум
Запах солярки исходит от топливного резервуара. При плохой вентиляции котельной он проникает и в жилые комнаты. Пары солярки создают опасность возгорания.
Для устранения запаха в техническом помещении делают приточно-вытяжную вентиляцию.
Шум от горелок бывает довольно сильным. Для снижения гула вентиляторов и пламени используют горелки с шумопоглощающим кожухом или закрывают котельную плотной дверью.
Постоянные проверки
Прибор нельзя надолго оставлять без присмотра. Автоматика отключает устройство при любых сбоях в работе. Если это произойдет зимой, вода в системе отопления быстро замерзнет.
Оборудование отопителя нуждается в постоянных проверках. Полный осмотр делают вначале и по окончании отопительного сезона, для чего приглашают специалиста. Внеплановые проверки проводятся при частом самопроизвольном отключении горелок и поломках.
Критерии выбора: на что обратить внимание
При определении модели оборудования на жидком топливе учитывают:
- площадь помещений и высоту потолков;
- материал стен и качество теплоизоляции;
- наличие места для установки емкости с топливом в котельной или за пределами строения;
- возможность монтажа вертикального дымохода требуемой высоты;
- необходимость организации горячего водоснабжения;
- простоту подвоза топлива независимо от погодных условий;
- доставку и монтаж устройства;
- цену оборудования и затраты на дальнейшее обслуживание.
Оценка мощности
При подборе котла необходимо учитывать площадь помещения, где на каждые 10 м² требуется не менее 1 кВт мощности (правило действует при стандартной высоте потолков 2,5 м). Поскольку стены имеют различную теплоизоляцию, то следует вводить поправочный коэффициент. Для старых строений с плохим качеством материалов используется индекс 1,2–2,0 единицы, а для построек с хорошей защитой и пластиковыми окнами коэффициент составляет 0,6–0,9. Дополнительно учитывают температуру окружающей среды. При использовании второго контура вводят запас мощности до 20%.
При подборе котла учитывают его мощность.
Экономическая эффективность
При расчете параметра учитывают:
- цену оборудования и дополнительных элементов;
- затраты на установку и ввод агрегата в эксплуатацию;
- стоимость подключения к электрической сети;
- тип и цену топлива (с учетом среднего расхода);
- межсервисный интервал и затраты на обслуживание котла.
Плюсы и минусы теплогенераторов на жидком топливе
К ключевым достоинствам котлов, работающих на жидком топливе, относят способность эффективного обогрева помещения и техническое совершенство исполнения. Также отмечают следующие конкурентные преимущества оборудования этой категории:
- высокая продуктивность работы при экономичном расходе топливных ресурсов. КПД варьируется в диапазоне 85-95%,
- большая мощность агрегата. При помощи теплогенератора на жидком горючем можно отапливать как компактное жилье, так и просторные домовладения или же крупномасштабные производственные сооружения,
- независимость от энергосети, за исключением электричества. Но и здесь проблема решается при помощи генераторных установок. Прибор способен работать полностью автономно,
- высокий уровень систем автоматизации. При наличии достаточного количества горючего оборудование бесперебойно функционирует без участия человека. При возможных нарушениях в рабочем процессе срабатывает аварийное отключение агрегата,
- в современных моделях оборудования предусмотрена возможность перехода на газовое топливо.
- Еще один немаловажный плюс в копилку – нет необходимости согласовывать и получать разрешение на установку теплогенератора этой категории.
Основные недостатки применения отопительных котлов на жидком топливе связаны со сложностями обустройства хранилища горючих ресурсов. Здесь требуется возведение отдельного строения. Чаще всего оборудуется подземный склад в виде резервуаров из прозрачного пластика или стальных контейнеров.
Для эксплуатации теплогенератора необходимо оборудовать обособленное помещение с мощной вытяжкой для обеспечения хорошей вентиляции. Потребуется качественная звукоизоляция котельной, если она расположена вплотную к дому, так как работа дизельной горелки сопряжена с характерным шумом.
Большой минус агрегатов отопления этой категории – значительные затраты на покупку топлива. Это особенно заметно при интенсивной эксплуатации оборудования.
Уголь
В России можно купить только уголь низкого качества. Это будет только рядовой сорт угля, у которого фракция от 0 до 100 мм. Сортированный купить практически невозможно.
При выборе котла с автоматической подачей надо обратить внимание на то, какой уголь рекомендует производитель — наверняка сортированный, которого в продаже нет. Мелкие фракции проваливаются через колосниковую решётку даже в котлах с ручной подачей, и не сгорают. Плотный слой мелкой фракции препятствует подаче кислорода, необходимого для горения
Нужная дополнительная интенсивная подача воздуха с помощью вентилятора
Плотный слой мелкой фракции препятствует подаче кислорода, необходимого для горения. Нужная дополнительная интенсивная подача воздуха с помощью вентилятора
Мелкие фракции проваливаются через колосниковую решётку даже в котлах с ручной подачей, и не сгорают. Плотный слой мелкой фракции препятствует подаче кислорода, необходимого для горения. Нужная дополнительная интенсивная подача воздуха с помощью вентилятора .
При автоматическом поддержании горения имеет значение теплотворная способность и фракция угля.
Преимущества
- Теплотворная способность выше чем у дров.
- Простота и долговечность: данный вид котлов не требует специального обслуживания, а простота конструкции котла без автоматической подачи минимизирует число поломок.
- В степной зоне практически единственный вид доступного топлива
Недостатки
- Зимой влажный уголь смерзается. О
- От угля на участке и в помещении где стоит котёл много грязи.
- При горении образуется чёрный дым.
- Топливо необходимо загружать в топку вручную.
- Плохо поддаётся поддержанию заданной температуры теплоносителя.
Топ лучших дизельных котлов
На конец 2018 г наибольшим спросом пользовались следующие модели дизельных отопительных агрегатов для частного дома:
ACV mini
Устройство отличается компактностью и экономичностью. Подсоединение к бойлеру позволяет обеспечить эффективную подачу горячей воды, а простота обслуживания и надежность обеспечили установке широкую популярность. Модель оснащена термостатом, термоманометром и двухрежимным регулятором зима – лето, позволяющим снизить расход топлива. Дверца камеры сжигания съемная, что существенно упрощает техническое обслуживание установки, а качественная теплоизоляция минеральной ватой снижает теплопотери.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 575х375х500 |
Масса | кг | 65 |
Диаметр дымоотвода | мм | 80 |
Площадь обогрева | м2 | 150 |
Тепловая мощность | кВт | 16 |
Рабочий объем | л | 17 |
Цена | Тыс. руб. | 46 |
De Dietrich GT 123
Агрегат отличается высокой производительностью и высокой температурой теплоносителя. Дизельный котел укомплектован трехходовой системой вывода отработанных газов, турбулизатором и асимметричными каналами, расположенными горизонтально, что позволяет повысить эффективность вывода продуктов горения.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 840х575х1065 |
Масса | кг | 135 |
Рабочий объем | л | 19 |
Тепловая мощность | кВт | 21 |
Диаметр дымоотвода | мм | 125 |
Обогреваемая площадь | м2 | 190 |
Цена | Тыс. руб. | 72 |
Buderus Ljgano G125-40 SE
Установка чрезвычайно требовательна к качеству дизельного топлива, используемое горючее должно соответствовать европейским стандартам, в частности DIN 51-630. В качестве дополнительной комплектации может быть предоставлен фирменный бойлер.
Аппарат отличает высокая прочность и надежность в работе, а также простотой и удобством управления и настройки. Предусмотрено подключение к различным системам вывода отработанных газов. Помимо этого, значительно снижен уровень шума в процессе работы.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 915х605х1125 |
Диаметр дымоотвода | мм | 130 |
Номинальная мощность | кВт | 40 |
Способ монтажа | Напольный | |
Теплообменник | Чугунный | |
Тип камеры сжигания | Открытый | |
Цена | Тыс. руб. | 122 |
Kiturami Turbo HIFIN – 17
Установка представляет собой двухконтурный жидкотопливный отопительный котел, обеспечивающий эффективный обогрев помещения 190 м2 и монтаж контура ГВС. Агрегат оснащен раздельными теплообменниками.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габариты | мм | 705х330х605 |
Вес | кг | 40 |
КПД | % | 89,7 |
Диаметр дымоотвода | мм | 80 |
Номинальная мощность | кВт | 19,9 |
Потребление горючего | кг/ч | 2,15 |
Цена | Тыс. руб. | 34 |
Navien LST 21K
Экономичная отопительная установка, предназначенная для обогрева жилого помещения до 210 м2 и обеспечения ГВС. Устройство отличается высокой производительностью и надежностью, однако электронная система управления очень чувствительна к перепадам напряжения, при установке рекомендуется подсоединение к сети через стабилизирующее устройство.
Технические характеристики:
Параметры | Единицы измерения | Значение |
Габаритные размеры | мм | 754х320х520 |
Масса | кг | 51 |
КПД | % | 90 |
Диаметр дымохода | мм | 75 |
Тепловая мощность | кВт | 21 |
Расход горючего | кг/ч | 2,52 |
Цена | Тыс. руб. | 34 |
Помимо официальных данных рейтингов, составленных на основании данных предоставленных отделами сбыта различных торговых представительств, при выборе котла для организации дизельного отопления в доме, не лишним будет ознакомиться с отзывами владельцев подобного оборудования.
Другие узлы котла
Помимо горелки, в состав агрегата входят и другие важные детали. Это:
Топка. Это камера, где установлена горелка и осуществляются процессы горения. Как правило, это прямоугольная камера, выполненная из термоустойчивых материалов.
- Теплообменники или водогрейные контуры. Это детали, внутри которых циркулирует теплоноситель. Как правило, водогрейные контуры имеют цилиндрическую форму.
- Насос. Эта деталь обеспечивает циркуляцию теплоносителя, закачивая его сначала в водогрейные контуры, а затем транспортируя горячий телоноситель в систему отопления.
Автоматика. Современные промышленные и бытовые котлы обязательно оснащаются системами автоматики. В неё включены различные датчики, контролирующие работу оборудования. При возникновении нештатных ситуаций произойдет автоматическое отключение котла.
Виды жидкого топлива для котлов
В бытовых условиях в более, чем 80% случаев, в качестве жидкого топлива используется дизтопливо (солярка). Соответственно, сжигают его универсальные газово-дизельные котлы или специализированные дизельные котлоагрегаты. Помимо оптовой закупки, найти солярку по более низкой цене можно у с/х предприятий, трактористов, водителей грузовиков или автобусов.
Практически во всех инструкциях к котлоагрегатам производитель указывает требования к топливу, на 2021 год стандартом является топливо с вязкостью до 6 мм2/с при 20°C. В Европе это распространенное топливо для отопления частных домов под маркировкой EL DIN 51603, в России ближайшим его аналогом является стандарт Евро-4.

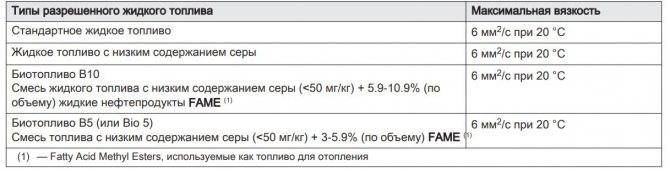

Из инструкции жидкотопливного De Dietrich NeOvo EcoNox.
Определить приблизительный расход котлом дизельного топлива проще всего, поскольку известно, что 1 литр горючего стандарта Евро-4 при сжигании в современном котле с КПД 90-95% выдает 1 кВт тепловой энергии (+-5%). В итоге потребление котлом дизельного топлива = Номинальная мощность котла (кВт) / 10 – это часовой расход при работе на максимальной мощности, на практике котел активен в среднем 1/3 часть суток.
Менее распространенными альтернативами дизельному топливу являются:
- Отработанное масло. Гораздо более дешевое, но практически столь же теплотворное горючее. Его можно приобретать за совершенно символическую цену у СТО и автомастерских, с/х предприятий, любого вида автопарков, заводов, ЖД депо. Однако исходная стоимость бытовых котлов, сжигающих отработку крайне высока (обычно от 100 и даже 150 тыс. руб.), а в виду низкой экологичности сырья, котлы нуждаются в регулярном обслуживании.
- Мазут. Более дорогой аналог отработки, в качестве горючего для отопления чаще всего используется мазут марки М100 и М40. Сжигается в отопительных котлах, работающих на отработанном масле, в бытовых масштабах экономически не оправдан.
- Светлое печное топливо. Аналог дизтоплива, но поскольку печное топливо не используется в автомобилях, такие требования, как температура помутнения, цетановое число и т.д. при его производстве не соблюдаются. В виду этого цена на него в среднем на 5% ниже – 43-46 тыс. руб./т., когда солярки – 45-49 тыс. руб./т.
- Керосин. Котлы, способные его сжигать, встречаются крайне редко, обычно это модели, работающие на отработке и мазуте. Имеет лишь на 5-8% большую теплотворность, но стоит в среднем 75-95 тыс. руб./т.
- Рапсовое масло. Альтернатива дизельному топливу, кратно дешевле по себестоимости. Однако дизельных котлов, работающих на рапсовом масле крайне мало, да и добыть сырье крайне трудно, если только вы не владеете рапсовым полем.
Подбор емкостей для хранения топлива
Организация пространства котельной с пластиковой емкостью для хранения топлива внутри помещения. Для хранения жидкого топлива, даже при котле самой малой мощности, необходимы специальные емкости. Они могут быть из стали, нержавейки или алюминия, но сегодня чаще всего используются пластиковые – прочные, легкие и устойчивые к перепадам температур в среднем от -50°C до +50°C. Согласно СНиП в котельном помещении допустимо размещение емкости объемом до 0,8 м3 (800 л), на расстоянии более 1 м от горелки. При большем объеме резервуар нужно выносить за глухую стену или на улицу.
При наружном хранении стоит учитывать необходимость в дополнительном насосе, характеристики штатного насоса обычно указаны в инструкции, на них стоит ориентироваться. Также внешнюю часть трубопровода нужно утеплить в соответствии с видом используемого топлива. Например, вязкость дизтоплива существенно изменяется при +5°C и ниже, а мазут застывает в среднем при +10°C.
Плюсы и минусы теплогенераторов на жидком топливе
К ключевым достоинствам котлов, работающих на жидком топливе, относят способность эффективного обогрева помещения и техническое совершенство исполнения. Также отмечают следующие конкурентные преимущества оборудования этой категории:
- высокая продуктивность работы при экономичном расходе топливных ресурсов. КПД варьируется в диапазоне 85-95%,
- большая мощность агрегата. При помощи теплогенератора на жидком горючем можно отапливать как компактное жилье, так и просторные домовладения или же крупномасштабные производственные сооружения,
- независимость от энергосети, за исключением электричества. Но и здесь проблема решается при помощи генераторных установок. Прибор способен работать полностью автономно,
- высокий уровень систем автоматизации. При наличии достаточного количества горючего оборудование бесперебойно функционирует без участия человека. При возможных нарушениях в рабочем процессе срабатывает аварийное отключение агрегата,
- в современных моделях оборудования предусмотрена возможность перехода на газовое топливо.
- Еще один немаловажный плюс в копилку – нет необходимости согласовывать и получать разрешение на установку теплогенератора этой категории.
Основные недостатки применения отопительных котлов на жидком топливе связаны со сложностями обустройства хранилища горючих ресурсов. Здесь требуется возведение отдельного строения. Чаще всего оборудуется подземный склад в виде резервуаров из прозрачного пластика или стальных контейнеров.
Для эксплуатации теплогенератора необходимо оборудовать обособленное помещение с мощной вытяжкой для обеспечения хорошей вентиляции. Потребуется качественная звукоизоляция котельной, если она расположена вплотную к дому, так как работа дизельной горелки сопряжена с характерным шумом.
Большой минус агрегатов отопления этой категории – значительные затраты на покупку топлива. Это особенно заметно при интенсивной эксплуатации оборудования.
Преимущества и недостатки
Главное достоинство котла на солярке – это то, что его применение возможно при отсутствии всех энергоносителей. Исключение – электричество, его все же немного нужно, ориентировочно до 100 Вт/ч. Другие преимущества котлов на жидком топливе таковы:
- Высокий показатель эффективности, КПД агрегатов лежит в пределах 90—97%.
- Отсутствие инертности при отключении, что убережет теплоноситель от перегрева.
- Высокий уровень автоматизации (в зарубежных агрегатах), благодаря чему можно организовать погодозависимое регулирование обогрева дома.
- Возможность перехода на природный газ путем замены горелки.
- Малые габаритные размеры позволяют поставить отопитель в небольшое помещение.
Как водится, в любом деле не обходится без недостатков. В данном случае главный недостаток – дороговизна. Недешевое оборудование, топливо и обслуживание. Последнее надо проводить достаточно редко, говорят производители, но на самом деле дизельное топливо у нас не отличается хорошим качеством, а потому возникает перспектива часто возиться с горелкой. Туда же относится и очистка дымогарных труб от копоти, неизбежно возникающей в процессе сжигания некачественного дизеля.
Рейтинг дизельных котлов
Дизельные котлы должны быть практичными, сделанными по всем техническим правилам, отвечать максимальной прочности и безопасности для человека. Рейтинг дизельных котлов для дома строился по результатам сравнительных тестов, мнению экспертов, отзывам потребителей. Все они дали идентичные ответы, поэтому для полной уверенности в правильности выбора еще учитывались дополнительные характеристики:
- Материал;
- Расход топлива;
- Параметры;
- Вид размещения;
- Вид горелки;
- Цена.
Дополнительные технические характеристики позволили построить рейтинг, который показывает, на какие модели нужно сделать акцент.
Лучшие экономичные котлы
Устройство и принцип действия
Как уже было сказано выше, котлы отопления на жидком топливе конструктивно схожи с двухходовыми и трехходовыми газовыми котлами. В силу своей конструкции изделия производятся в напольном исполнении.
Для справки. В котельных установках с жаротрубным теплообменником продукты горения могут несколько раз поменять направление движения, делая несколько ходов по жаровым трубам и интенсивно отдавая тепло водяной рубашке. По количеству ходов теплообменнику и присваивают характеристику – трехходовой или двухходовой.
Схожесть состоит в конструкции теплообменника из жаровых труб, заключенных в водяную рубашку. В самом центре располагается камера для сжигания топлива, только у дизельного агрегата она имеет цилиндрическую форму. Это обусловлено конструктивными особенностями горелочного устройства, использующего жидкое топливо. Главные элементы и детали указаны на рисунке.
устройство котла Viessmann, работающего на жидком топливе
А – внешняя теплоизоляционная оболочка; В – теплообменные поверхности жаровых труб; С – камера сгорания; D – электронный блок управления; Е – горелочное уст ройство.
В изделиях ведущих зарубежных производителей топка изготовлена из жаропрочной нержавеющей стали, бюджетные отечественные теплогенераторы могут быть сделаны и из обычного толстого металла. Материал теплообменника – чугун или сталь, для теплоизоляции применяется базальтовое волокно либо плотный пенополиуретан. Горелка, которая работает на жидком топливе и представляет особый интерес, ее конструкция с расшифровкой элементов изображена ниже.
Чертеж дизельной горелки
А – дроссельная заслонка регулировки воздуха; D – блок системы розжига с датчиком контроля пламени; Е – топливная магистраль; F – электродвигатель вентилятора; G – насос; К, Н – подающий и обратный трубопроводы для горючего; І – электромагнитный клапан; L – кнопка сброса сигнала неисправности; М – автомат управления нагревом; N – консоль; О – кабель розжига; Р – электроды системы розжига; R – цилиндрическая рабочая часть; S – смешивающее устройство; Т – форсунка; U – шток с нагревателем горючего; V – воздухозаборное устройство; W – корпус горелки; Х – воздушный канал; Y – рабочее колесо вентилятора.
Рабочая часть изготовлена в виде цилиндра с множеством отверстий, сквозь них проходит пламя. Когда происходит сгорание топлива, пламя горелки нагревает цилиндрические стенки топки, как показано на фото.
Работа дизельной горелки
Для горючего предназначена специальная емкость, она бывает отдельно стоящей или подвешиваемой к стене, от нее к горелке прокладывается подающая магистраль. Некоторые горелочные устройства имеют обратную топливную магистраль для сброса давления, тогда установка котла и его подключение предусматриваются двумя трубками – подающей и обратной, идущими в емкость с горючим. Розжиг производится в автоматическом режиме по команде блока управления.
Преимущества брикетов и пеллет
Евродрова — брикетированное и пеллетированное топливо — получают в результате переработки отходов лесопильных и сельскохозяйственных предприятий или прочего растительного сырья. В ход идет все: от опилок и веток деревьев до шелухи подсолнечника. Исходные компоненты предварительно измельчают и сушат, затем дробят до очень мелкой фракции и прессуют в форме поленьев или гранул.
По составу брикеты почти ничем не отличаются от пеллет, сыпучее топливо было разработано для систем его автоматической подачи в топку. Искусственное горючее имеет плотность гораздо выше, чем у древесины и торфа и немногим больше чем у бурого угля. Содержание влаги в пеллетах почти в три раза ниже, чем у древесины естественной сушки.
При сгорании пеллет и брикетов образуется только углекислый газ и небольшое количество сажи, до половины которой сразу распадается за счет высокой температуры горения и отсутствия влаги. Существует миф, что брикетированное топливо опасно за счет продуктов сгорания клея. Однако никаких дополнительных связующих веществ при изготовлении не применяется: древесина сама выделяет клейкий лигнин при высоком давлении и температуре. При такой обработке также происходят начальные пиролизные процессы, частично активирующие целлюлозу, это делает сгорание брикетов более «чистым»
На что ещё необходимо обратить внимание?
Выдержка из СП 41–104–2000 «Проектирование автономных источников теплоснабжения» гласит, что вместимость расходного бака, устанавливаемого в помещении котельной, не должна превышать 0,8 м3. Этого объёма недостаточно для создания полноценной системы отопления. И хотя зачастую, многие из пользователей дизельного отопления устанавливают в котельную баки по 2000 — 4000 литров, наиболее целесообразный способ хранения топлива – это установка топливной ёмкости вне жилого помещения.
Подобный способ монтажа сулит дополнительные выгоды:
- Нет необходимости заводить шланг топливозаправщика в дом. А это означает отсутствие грязи и запаха в помещении котельной;
- Дополнительная безопасность в случае разлива топлива;
- Из-за отсутствия громоздких баков увеличивается полезная площадь котельной.
Среди ёмкостей, наибольшим спросом пользуются вертикально ориентированные баки от 800 до 2000 литров. В случае необходимости, на их основе можно создать топливное хранилище большой емкости. Для этого баки соединяют между собой с помощью элементов топливной обвязки, что позволяет увеличить время работы котельной на одной заправке.
vlad220пользователь FORUMHOUSE
Ёмкости для баков бывают разные – пластиковые, металлические, стеклопластиковые. Есть и для подземного хранения топлива. При небольших объёмах хранения – не более 2000 литров закапывать бак не обязательно. Главное при уличном хранении топлива как следует утеплить ёмкость. Если топливопровод проходит в неотапливаемой зоне, то необходимо защитить его от промерзания.
При организации котельной с баком расположенным вне помещения необходимо предусмотреть дополнительный насос, который будет перекачивать топливо в котельную. В этом случае в котельной необходимо будет разместить небольшой бак ёмкостью от 100 до 200 литров, в который будет закачиваться топливо из основной ёмкости.
Перечень популярных производителей и моделей
На российском рынке представлено несколько десятков моделей котлов на жидком топливе, пригодных для установки в коттеджах или небольших производственных помещениях. При подборе следует учитывать состав комплекта. Некоторые изготовители не оснащают оборудование горелками, позволяя покупателю выбрать тип топлива. В рамках одной модели предлагаются котлы с различной мощностью, что упрощает производство и обеспечивает снижение цены.
Kiturami Turbo 13R
Дизельный котел оборудован основным радиатором из стали и дополнительным теплообменником для горячего водоснабжения из медного сплава. Расход топлива в номинальном режиме составляет 2,25 л в час. В базовое оснащение входит термостат для регулировки параметров работы. Агрегат рассчитан на напольный монтаж, способен обогревать помещения площадью до 120 м², оборудован открытой камерой для сжигания топлива и системой защиты от перегрева воды. Температура жидкости на выходе достигает +85°С.
Kiturami Turbo 13R – дизельный котел с радиатором.
Ferroli Atlas 32
Агрегат может работать со сменными горелками как на дизельном топливе, так и на природном газе. Теплообменник выполнен из чугуна. Средний КПД составляет 94,3%. Мощность котла – 32 кВт. Производительности хватает для помещений площадью до 240 м². Камера сгорания закрытого типа с турбиной, диаметр дымохода составляет 120 мм. Оборудование ставится на пол.
ACV N3
Напольный котел с открытой камерой сгорания и 1 контуром рассчитан на здания площадью до 408 м². оборудование может подключаться к линии газоснабжения или работать на жидком топливе. Открытая камера сгорания имеет выходной канал диаметром 150 мм. Предусмотрен расширенный набор систем безопасности. Котел поддерживает летний режим. Рабочее давление в контуре составляет 3 бара.
ACV N3 – напольная модель котла.
Nortec B70 (WB 40)
Оборудование рассчитано на использование отработанного масла и может отапливать помещения площадью до 700 м². Реализован режим работы с прогревом теплоносителя до +110°С. Котел оснащен камерой сгорания со сферической донной частью. Предусмотрен рассеиватель потока жидкости для предотвращения локального перегрева радиатора или стенок топки. Оборудование весит 350 кг и ставится на фундамент. Корпус и дверцы покрыты слоем теплоизолирующего материала.
ACV Delta Prо S 25
Напольный котел оборудован 2 контурами. В качестве топлива может использоваться солярка или природный газ. Оборудование прогревает теплоноситель до +90°С, давление жидкости доходит до 7 бар. Топка открытого типа. Для отвода продуктов сгорания необходим дымоход диаметром 100 или 120 мм. Котел оснащен защитой от перегрева и поддерживает летний режим работы, подходит для строений, имеющих площадь до 210 м².
ACV Delta Prо S 25 – котел с двумя контурами.
EnergyLogyc
Компания предлагает водогрейное оборудование, рассчитанное на использование отработанных масел, дизельного топлива, керосина или мазута. Корпус из углеродистой стали оснащен съемной панелью для очистки и обслуживания. Радиатор омывается потоком воды, что исключает локальные перегревы или прогорание металла. В комплект поставки входит дозирующий насос. Объем порции горючего зависит от сорта топлива. Предусмотрены насос для камеры сгорания и система предварительного подогрева топлива, позволяющая ставить бак за пределами помещения.
Buderos Logano
Напольные чугунные котлы серии Logano могут работать на жидком горючем и газе. Конструкция камеры сгорания и теплоизоляция обеспечивают КПД до 95%. В конструкции предусмотрена дверца для ревизии и очистки оборудования. Установка может работать совместно с электрическими водонагревателями серии Logalux. Котлы оснащаются регулируемыми опорами. За счет использования серого чугуна теплообменники выдерживают перепады температуры без риска растрескивания.
Buderos Logano – напольный чугунный котел.
Fondital Capri
Итальянский производитель Fondital предлагает несколько линеек котлов на жидком горючем:
- Серия Capri R предназначена для отопления помещений, оснащается открытой герметичной топкой с раздельными каналами для подачи воздуха и отвода газов.
- Оборудование Capri B отличается установкой бойлера для горячего водоснабжения.
- Серия Capri C оснащается проточным радиатором для прогрева воды. Котлы имеют чугунные корпуса и устанавливаются на пол. Их мощность варьируется в пределах от 24 до 43 кВт.
Конструкция котла на жидком топливе для дома
Оборудование состоит из следующих функциональных элементов:
- горелка,
- компактная камера сгорания,
- пластинчатый дымоход,
- укрепленный корпус,
- инновационный блок управления,
- секционный теплообменник.
Работа горелки котла на жидком топливе
Как сердцевина рассматриваемой категории техники, вентиляторная жидкотопливная горелка обеспечивает подготовку смеси топлива с вкраплениями воздуха, направляет ее в заданном количестве для дальнейшей работы теплогенератора. В стандартной комплектации устройства предусматривается:
- блок управления – контролирует запуск, рабочие процессы и прекращение функционирования горелки,
- трансформатор розжига необходим для производства икры, вызывающей воспламенение топлива,
- электромагнитный клапан – регулирует подачу топлива,
- воздушный регулятор – фильтрационное устройство для обеспечения корректного ввода воздушных потоков,
- предварительный подогреватель – сжижает вязкое горючее для обеспечения экономичного расхода топлива,
- патрубок – узел перелива топлива соединяется с резервуаром для подогрева горючего,
- жаровая труба – тепловая энергия перемещается по ней к месту нагрева теплоносителя.
Выпускаются модификации котлов отопления на жидком топливе со встроенной горелкой, но в них не предусмотрены сценарии увеличения мощности прибора. В случае приобретения техники с навесным рабочим сегментом настройка горелки выполняется непременно профессионалом уже на месте будущего использования оборудования.
Камера сгорания представляет собой жаропрочную конструкцию, ее сечение может быть прямоугольным либо круглым. Элемент оснащается впускным и выхлопным отверстиями.
Нагрев теплоносителя происходит способом передачи образующейся при горении тепловой энергии сквозь прочные стенки теплообменника
Важно, что передняя секции устройства оборудована горелкой и дверцей. Мощность котельного оборудования находится в прямой зависимости от числа присутствующих секций теплообменника и площади его поверхности
Дымогарные каналы оснащаются стальными пластинами для уменьшения скорости отходящих потоков, чтобы улучшить эффективность оборудования, при этом сохраняется тяга.
Автоматизированная система блока управления призвана поддерживать заданные температурные режимы. Улучшенные модификации приборов предусматривают погодозависимые блоки, которые способны корректировать процесс нагрева теплоносителя в зависимости от показаний наружных датчиков температуры.
Прочный теплоизоляционный корпус способствует сокращению теплопотерь и повышает эффективность агрегата.
