Пирог кровли из металлочерепицы с утеплителем

Преимущества гибкой черепицы

• Устойчива к гниению и появлению растительности, которая может разрушать крышу.
• Позволяет экономно расходовать материалы при укладке на крышах любой сложности.
• Размеры и технология позволяют осуществить монтаж мягкой кровли в одиночку.
• Стойкость по отношению к осадкам.
• Долговечность. Срок эксплуатации мягкой кровли достигает 30 лет.
• Не нуждается в специальном уходе.
• Экономичность по сравнению с традиционной черепицей.
• Большой температурный диапазон, подойдет для любого климата.
• Широкая палитра цветовых и дизайнерских решений мягкой кровли, которую предлагает, например, известный российский производитель, поставляющий свои материалы во многие страны — Технониколь.

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

Снеговую нагрузку в зоне, где ведется строительство

При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить

Вес кровельного материала

Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2. Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

Подготовительные работы

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельникаИсточник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

1. Выровнять незначительные дефекты уложенной на стропила обрешетки.
2. Увеличить гидроизоляционные качества кровельного покрытия.
3. Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

• полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
• в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
• полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
• каждую полосу крепят по периметру гвоздями;
• для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крышиИсточник eltctricon.ru

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковраИсточник famy.hr

Некоторые советы профессионалов

При выборе утеплителя необходимо также приобрести обыкновенные или супердиффузионные мембраны. Они нужны для паровой защиты и гидроизоляции. Такие слои нужно сделать с обеих сторон теплоизолирующего материала. Это поможет предотвратить появление конденсата, поэтому поверхность изолятора не намокнет и не потеряет своих качеств.

Когда утепляются мансардные помещения, теплоизолятор укладывается по контуру комнат. Подконьковое пространство следует оставить неутеплённым. Паровая изоляция обустраивается под потолком.

Гидроизоляционный слой делают как под кровельными листами, так и над утеплительным материалом.

Чтобы теплоизолятор не промок, внутренняя часть покрывается паронепроницаемой плёнкой, наружная – гидрозащитной. Первая противодействует парам, которые скапливаются в помещениях из-за батарей отопления. Вторая же не даёт наружной влаге проникнуть в поверхность утеплителя. Некоторые производители паровых барьеров предлагают продукцию, покрытую алюминием, часть тепла отражается, и оно снова попадает в комнату.

Независимо от стоимости материалов, отступления от общепринятых стандартов в процессе укладки недопустимы. Согласно технологии послойного утепления, сразу после окончания внутренней отделки на поверхности кровли обустраивается специальный каркас, включающий древесные бруски или стальной профиль. Минимальная величина зазора между кровельной конструкцией и каркасом равна 1 см.

Начальный слой теплозащитного «пирога» предназначен для паровой изоляции и делается он из обыкновенной поливинилхродиной плёнки. Между стропилами, как говорилось выше, прокладывается изолятор. Его покрывают паропроницаемой мембраной, чтобы нивелировать воздействие ветра. Воздушный зазор – 5 см. Затем настаёт черёд древесной обрешётки. В самом конце устанавливают металлочерепицу.

Нарушать порядок нельзя. Допускается лишь вносить изменения, положительно отражающиеся на общей конструкции.

Устройство элементов безопасности и их назначение

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

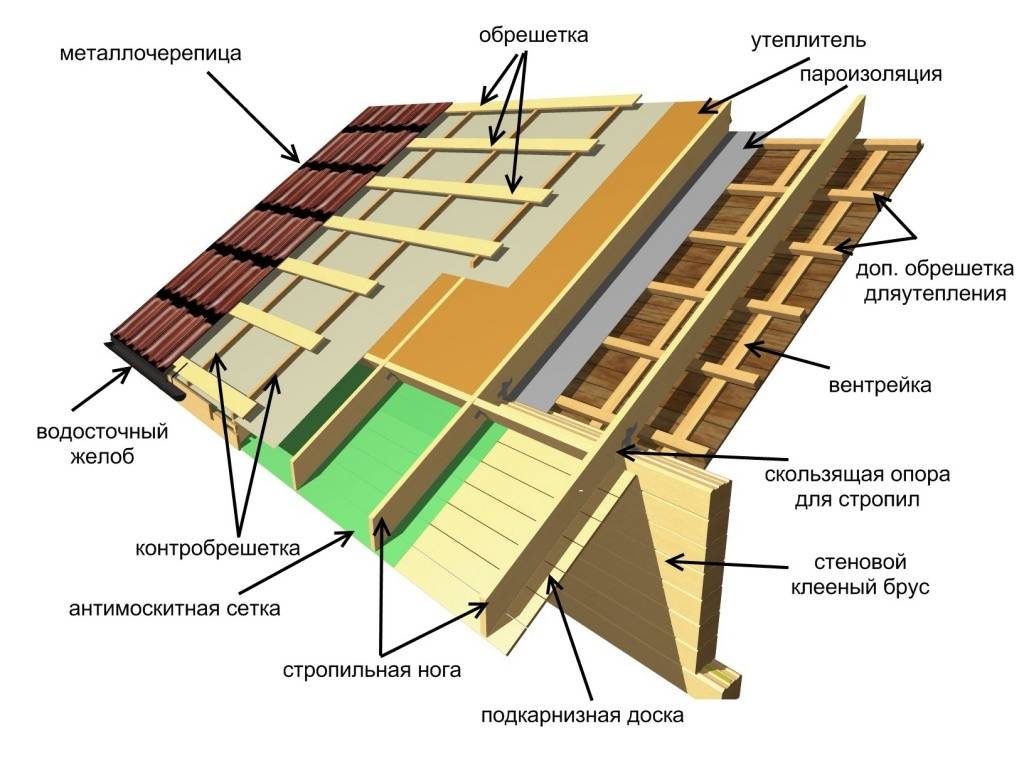

>Схема кровельной системы Металл Профиль

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Разновидности утеплителей под металлочерепицу

Пред тем как начать делать стропильную конструкцию важно определиться с тем какой утеплитель выбрать. Эта информация помогает определиться с шагом несущих балок и рассчитать затраты на устройство кровельного пирога

Материалы для утепления кровли бывают двух разновидностей:

• минеральная вата – рекомендуемый специалистами утеплитель под металлочерепицу;
• пенопласт – бюджетное утепление кровли из металлочерепицы.

Выпускают и другие материалы для теплоизоляции крыши, но эти уже давно проверены, обладают достаточными характеристиками и невысокой стоимостью.

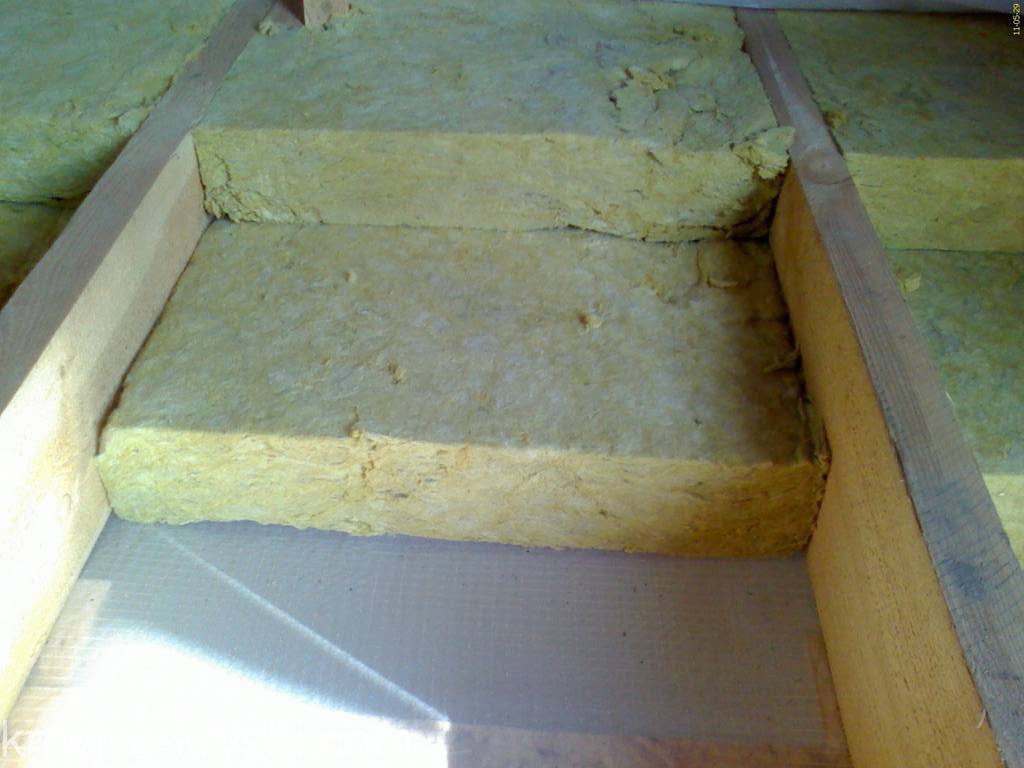

Особенности минеральной ваты

Этот материал изготавливается из волокон расплавленной горной породы, а для связки используют синтетические вещества. Минеральная вата для кровли выделяется следующими свойствами:

• сохранение первоначальных размеров с течением времени;
• сопротивление высоким температурам и негорючесть;
• стабильная теплоизоляция на протяжении всего срока службы;
• отличная звукоизоляция;
• не меняет формы при перепадах температуры;
• негигроскопичность;
• стойкость к воздействию различных биологических и химических веществ;
• отсутствие опасных испарений;
• простой монтаж.

Одна из разновидностей этого кровельного утеплителя — базальтовая вата. Между волокнами сохраняется большое количество пространства. Благодаря этому материал имеет отличные теплоизоляционные характеристики. Утепление крыши из металлочерепицы помогает защититься от холода зимой и от жары летом. Отличная звукоизоляция поможет избежать шума дождя в помещении

Важно не спешить и внимательно изучить характеристики материала, а затем принять решения какой выбрать

Однако, вата хорошо впитывает влагу, из-за этого ухудшаются основные характеристики. Поэтому перед тем как выбрать утеплитель для крыши со стороны чердака или мансарды необходимо монтировать пароизоляционную пленку.

Особенности пенопласта

Этот материал так же популярен, как и прошлый. Помимо невысокой стоимости, пенопласт обладает следующими преимуществами:

• небольшой вес, позволяющий сэкономить на усилении стропильной системы;
• простота монтажа и обработки;
• не боится появления плесени;
• стойко переносит перепады температуры, сохраняя форму и свойства;
• не страшна влага;
• отличная звуко- и теплоизоляция;
• долгий срок службы.

Пенопласт обычно используют при утеплении плоских кровель. Однако, если иметь определенный опыт, инструменты и терпение можно монтировать его под металлочерепицу. Главная опасность заключается в неплотном соединении плит, из-за чего появляются мостики холода. В таких местах образуется конденсат, разрушающий деревянные стропила.

Кроме того, не любой пенопласт подойдет для устройства кровельного пирога. Материал не должен выделять едких веществ при нагреве

Важно чтобы он соответствовал требованиям пожарной безопасности: не загорался и самостоятельно затухал. Учитывайте и толщину материала, так как если он будет выступать за границы стропилин, придется наращивать рейки для отделки комнаты

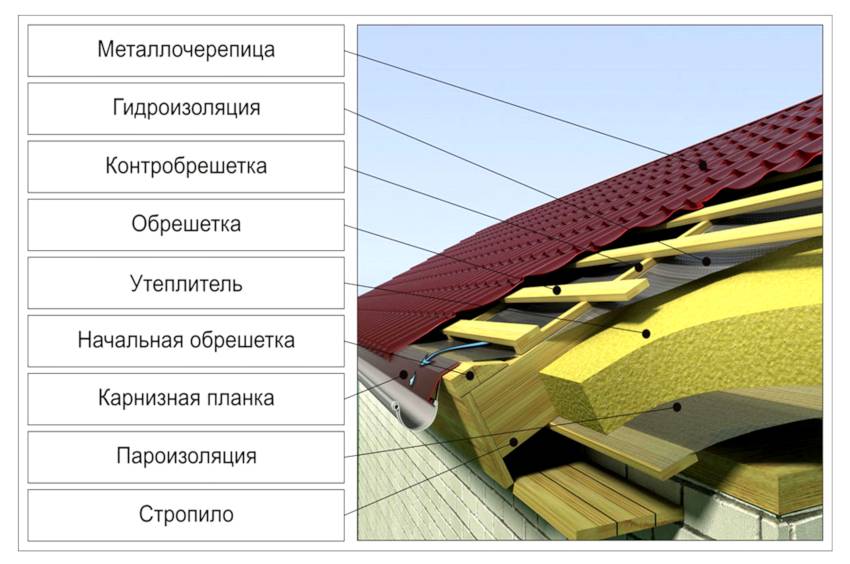

Пирог холодной кровли из металлочерепицы

Устройство покрытия в холодном исполнении отличается отсутствием в подкрышном пространстве теплоизолирующего слоя. Кровельный пирог под металлочерепицу с холодным чердаком получается вдвое легче и втрое дешевле, чем в случае «теплой» схемы.

Стропило

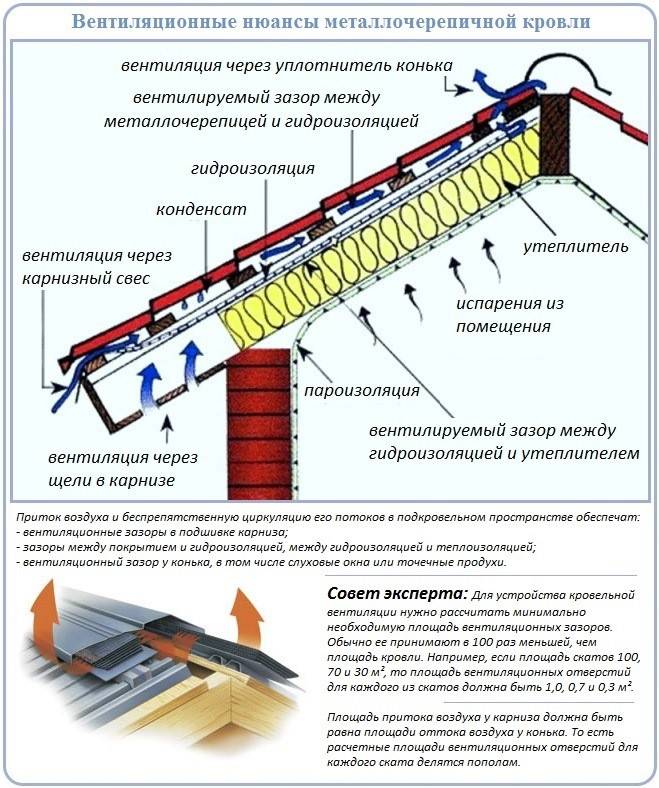

При использовании неутепленной крыши деревянные конструкции каркаса и пирога не имеют теплой сухой защиты, как в предыдущем варианте. Поэтому стропильные балки обязательно пропитывают защитными составами, препятствующими проникновению влаги в толщу древесины.

Небольшое количество конденсата на стропилах и обрешетке не представляет особой угрозы для пирога металлочерепицы при нормально функционирующей вентиляции.

К сведению! Проветривание чердака происходит циклично при изменении направления ветра и температуры воздуха.

Летом и зимой проблем с вентиляцией пирога под металлочерепицей не возникает, а вот в переходные весенние и осенние месяцы защищать деревянный каркас важно не только с помощью вентиляции чердака и использования приточных составов

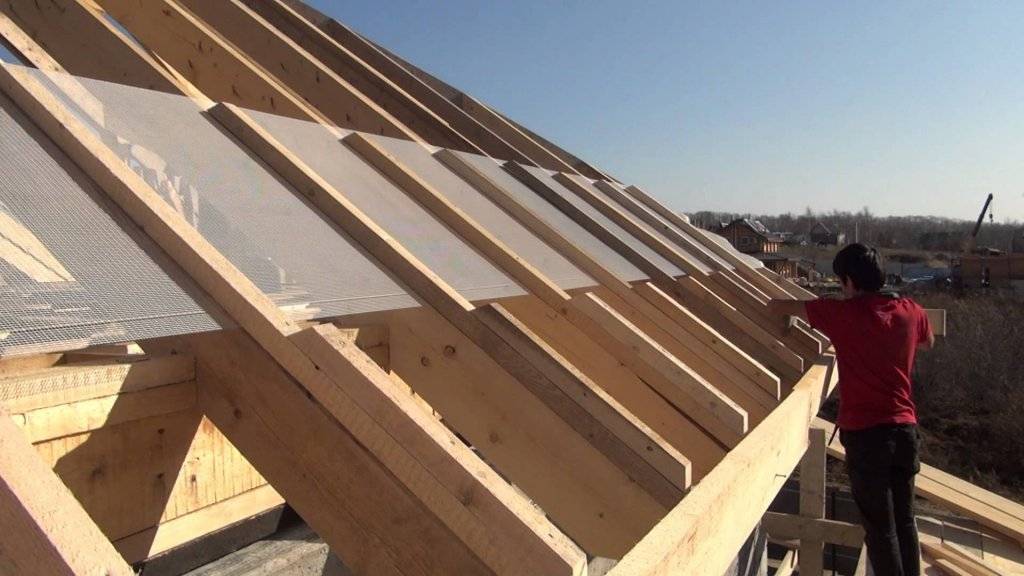

Контробрешетка или начальная обрешетка

Технология монтажа несущих контробрешеточных реек ничем не отличается от способа, используемого в теплом варианте пирога. Поверхность стропил подрезается и выравнивается ручным рубанком, после чего на стропильные балки наклеиваются и прибиваются опорные рейки контробрешетки.

Пароизоляция и гидроизоляция

Следующим этапом на изготовленную контробрешетку крыши из металлочерепицы натягивают полотно парогидроизоляции. Полотно растягивают в направлении с перехлестом краев. Обычно места крепления пленки на каркасе проклеивают строительным скотчем. После того как изоляционное полотно было равномерно растянуто и выровнено, его фиксируют на стропилах еще одним слоем реек контробрешетки.

Подобная схема холодного кровельного пирога рассчитана на полное отсутствие водяных паров под крышей из металлочерепицы. Если же хозяева пренебрегли гидроизоляцией потолочного перекрытия, или система вентиляции чердака работает недостаточно эффективно, возникает необходимость в дополнительной защите гидроизолирующей пленки от водяных паров, скапливающихся в пространстве чердака. В этом случае под слой гидроизоляции укладывается дополнительное полотно пароизолирующей пленки.

Обрешетка

Последним этапом обустройства кровельного пирога является укладка горизонтальных поперечин, на которые будут непосредственно крепиться листы металлочерепицы. Планки прибиваются гвоздями, таким образом, чтобы шляпки были полностью утоплены в древесину, или пришиваются строительным степлером.

Зачастую, прежде натянутое полотно слегка провисает пузырем, это не является дефектом кровельного пирога, по мнению специалистов, такой прогиб даже способствует более эффективному удалению конденсата из-под металлочерепицы.

Металлочерепица и карнизная планка

Из-за установки дополнительных реек контробрешетки, фиксирующих кровельную гидроизоляцию пирога, между покрытием из металлочерепицы и пленкой получается дополнительное пространство. На прочность крепления и устойчивость кровли это не влияет. Увеличенный зазор обеспечивает два дополнительных преимущества:

• Воздушный промежуток выполняет функцию импровизированного слоя утеплителя, в котором не скапливается и не замерзает конденсат;
• За счет бокового перетекания потоков через обрешетку влага удаляется более равномерно, без образования застойных зон под металлочерепицей.

Эффективному удалению конденсата способствует также правильное крепление доборных элементов. Карнизная планка не только закрывает кромку металлочерепицы от ветра, она еще и способствует притоку воздуха внутрь кровельного пирога.

Шаг обрешетки под металлочерепицу и контробрешетка

Обрешетка представляет собой сплошной или решетчатый кровельный настил, который обеспечивает основу для укладки кровельных слоев.

Как рассчитать шаг?

Чтобы рассчитать количество расходуемого материала на обрешетку, необходимо знать шаг обрешетки и размер черепичного материала. На размер шага влияет длина волн покрытия. Шаг обрешетки — это расстояние от между досками конструкции.

Укладывая решеткой, определяют шаг, руководствуясь размерами кровельного покрытия.

Следует иметь ввиду, что расстояние от края крыши (первой доски) до второй доски должно быть меньше, чем шаг по всему периметру кровли. Иногда снизу крепят подряд две доски с шагом 1-2 см, а затем выкладывают доски с расчетом шага для данного типа черепицы.

Здесь вы можете рассчитать шаг стропил на онлайн калькуляторе.

Производители качественных материалов часто указывают на упаковке покрывного материала рекомендуемый размер шага.

Так, для черепицы с разной длиной поперечных волн следует укладывать обрешетку:

• при длине волн 300 мм — шаг обрешетки первых двух досок — 230 мм, далее — 300 мм;
• при длине волн 350 мм — 280 мм и 350мм соответственно;
• при длине волн 400 мм — 330 мм и 400 мм.

Если указателей ширины шага нет, что шаг измеряется следующим образом: уровень кладут на стропила и измеряют расстояние от верхнего ската первой волны черепицы до конца листа.

Толщина доски под обрешетку должна быть 30 мм. Для первой доски рекомендуемая ширина — 50 мм.

Вынос черепичного покрытия для укрытия от дождя напрямую зависит от угла наклона крыши: чем больше укол наклона, тем длиннее вывод материала за пределы линии обрешетки. Свес металлочерепицы должен доходить до стока, поэтому необходимо рассчитывать первый шаг с учетом выступа металлочерепицы за край кровли (30-50 мм).

Сплошная обрешетка предусматривает больший расход материалов, наиболее простой монтаж, обеспечивает более высокий уровень несущей способности крыши. Сплошная обрешетка устанавливается на крышах, имеющих малый градус уклона и укладывается из обрезных досок или брусьев (сечением 50х50 ммм) шагом в один сантиметр.

Контробрешетка

Способ наложения брусьев на слой гидроизоляции и есть контробрешетка. Отличается данный тип перекрытия от обрешетки тем, что накладывается непосредственно через гидроизоляционный слой на стропила, обеспечивая вентиляционное пространство кровли.

Высота брусьев контробрешетки равна 20-50 мм.

При простой двухскатной крыше укладывается контробрешетка из брусьев 30х50 мм.

Если крыша имеет несколько скатов, сложную конструкцию, то используют брусья размером 50х50 мм.

Правила подбора металлочерепицы

Черепица черепице рознь. Даже если материал, казалось бы, однотипный. Нынешний рынок предлагает покупателям самые разнообразные варианты с любыми характеристиками, внешним видом и, разумеется, ценой.

Один из основных параметров, влияющих на прочность материала – толщина его металлической основы. Обычно в кровельных пирогах используются листы не толще 0.4-0.5 мм. Усиленные варианты гарантированно скажутся на надёжности кровли, ровно как и на величине её нагрузки на стропила. Обязательно учитывайте это при расчётах каркаса крыши.

Кроме того, любая металлочерепица при изготовлении должна быть покрыта защитным слоем. Он обеспечивает устойчивость от агрессивных внешних воздействий. И насколько эта защита будет эффективной – определяет только качество самого слоя. Что напрямую скажется и на стоимости черепицы.

Наконец, большая длина листов существенно упрощает весь процесс монтажа. Помимо этого, уменьшаются и риски протечек. С другой стороны, такой подход увеличивает шансы на продольную деформацию кровли.

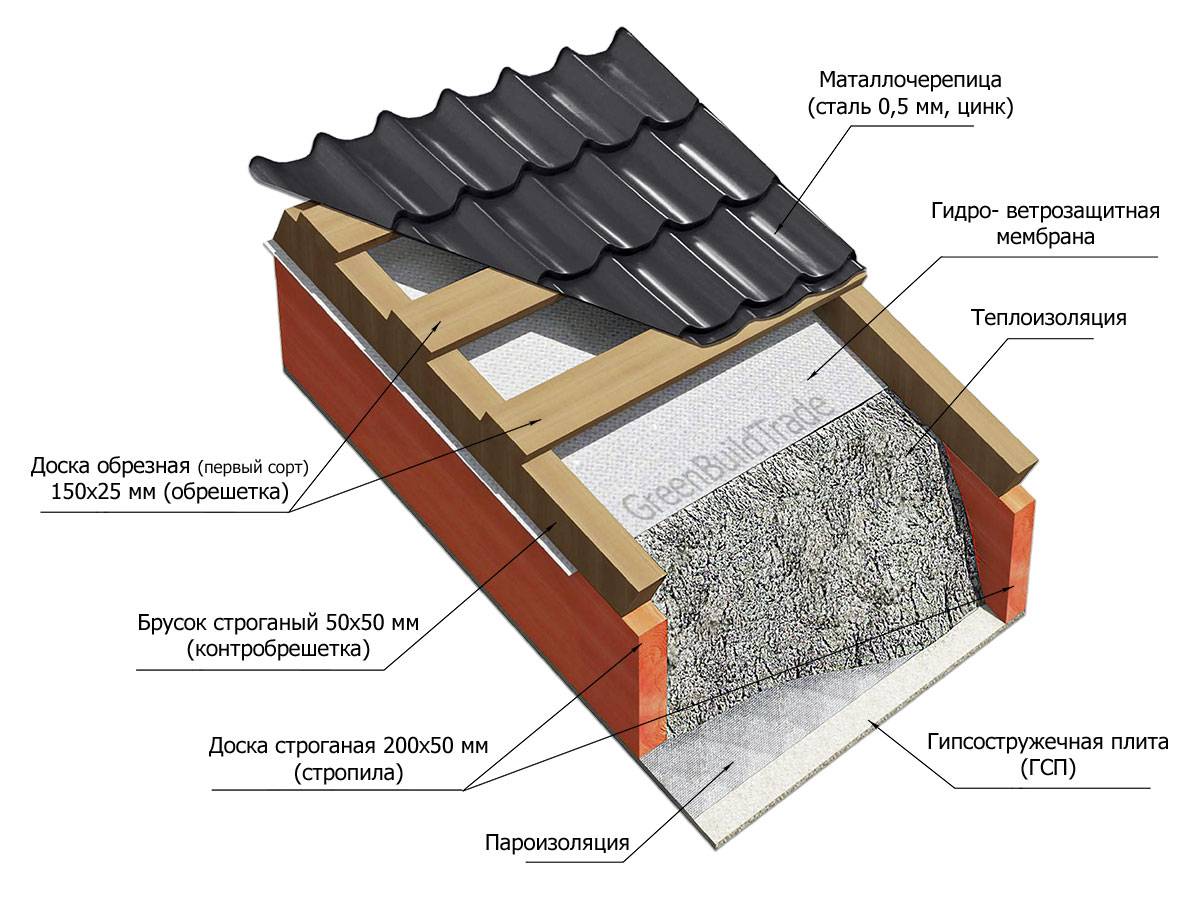

Технология устройства теплой кровли

Некоторые из слоев будут «универсальными» и сочетать в себе несколько защитных качеств.

Пирог под металлочерепицу, как правило, состоит из:

Пароизоляция

Она защищает следующий слой кровельного пирога от влаги, которая образуется в результате жизнедеятельности человека в доме. Для металлочерепицы подходят несколько пароизоляционных материалов:

• полиэтиленовая пленка,
• полипропиленовая пленка
• пароизоляционная мембрана;

Утеплитель

Он призван не допускать потери тепла через крышу, а также служить хорошим звукоизолятором (поскольку кровля из металлочерепицы и профнастила достаточно громкая, то это важно!). С утеплением появится возможность жить в помещении в холодное время года

Материал должен быть устойчив к пожарам, а также обладать отличной теплопроводностью и сроком службы. Для этой цели можно использовать следующие материалы:

• минераловатные плиты;
• вспененный утеплитель;
• эковата.

Гидроизоляция

Этот материал защищает теплоизоляцию и стропила от попадания влаги. Правильная крыша с металлочерепицей не может существовать без этого материала – гидроизоляция является крайне необходимым элементом. Для металлочерепицы специалисты советуют выбирать гидроизоляционные мембраны, обладающие высокой способностью сопротивления к образованию конденсата. Кроме того, материал должен обладать устойчивостью к УФ-излучению, пожаробезопасностью и длительным сроком службы.

Контробрешетка

Контробрешетка обеспечивает вентиляционный зазор для вентиляции. Его цель – создать нормальную циркуляцию воздуха в кровельном пироге. Если циркуляции совсем не будет, то соберется конденсат влаги, быстро приведет всю кровлю в негодность.

Обрешетка

Обрешетка является основой для кровельного покрытия. Это, грубо говоря, каркас, на котором располагается металлочерепица. Специалисты рекомендуют придерживаться шага обрешетки в значениях 30-35 см.

Скатная кровля с большим наклоном должна быть оборудована более частым шагом обрешетки.
