Изготовление переносного мангала
Для загородных пикников стационарный очаг непригоден, поэтому сооружается разборный либо трансформируемый металлический мангал своими руками из листовой стали. Основными нюансами мобильного очага являются:
- высота и ширина днища и боковых стенок, все размеры торцевых стенок сохраняются неизменными;
- ножки делаются съемными (реже крепятся на шарнирах), длина зависит от размеров багажника авто;
- на боковых и торцевых стенках снизу отгибаются полки, на которые после сборки укладывается днище;
- стенки соединяются противоположно направленными относительно друг друга прорезями или так же откидываются на петлях в рабочее/транспортировочное положение.
Больше информации об изготовлении этого типа мангалов читайте здесь.
Таким образом, зная размеры для приготовления шашлыка, примерное количество пользователей, можно изготовить мобильный железный мангал. Для сооружения стационарного дополнительно потребуется сварочное оборудование (хотя можно и без него обойтись), ну а вся необходимая информация есть выше.
Оптимальные размеры мангала
Размеры конструкции для приготовления шашлыка должны обеспечить комфортное приготовление. Так как шампуры нужно постоянно переворачивать, то нужно определиться с оптимальной высотой. Для этого нужно измерить расстояние от ладони при согнутой руке в локте до поверхности земли. Стандартным размером считается 1 м, однако высота переносных вариантов, часто, не превышает 70 см.
Чтобы мясо хорошо прожарилось, между шампурами нужно делать расстояние до 10 см. Поэтому длина конструкции зависит от количества гостей. Шашлык нужно приготовить не больше чем за 3 приема. В противном случае, полдня можно провести у мангала. В среднем, длина конструкции составляет 1 м. Если она будет больше, то придется постоянно бегать вокруг сооружения, а также обеспечить достаточное количество углей, а также поддерживать оптимальный жар.
Стандартная длина шампуров – 40 см, на которые можно насадить до 8 кусочков. Поэтому ширина мангала должна соответствовать 40 см.
Глубину шашлычной нужно делать не более 20 см. При этом от мяса до углей должно быть около 10 см. В противном случае, мясо будет сырым, если высота будет больше, или подгорит, если она будет небольшой.
Как сделать мангал из металла своими руками?
Создание мангала с навесом
Навес сможет защитить жаровню от осадков, сделать тенек, да и просто дополнить внешний вид конструкции. Если вы приделайте кованые детали к верхней защите, получится очень красиво и привлекательно.
Перед изготовлением займитесь созданием эскиза и чертежа. Никаких стандартов нет – пользуйтесь собственной фантазией и придумывайте уникальное изделие.
Материал вы тоже можете брать любой, но возьмите во внимание тот факт, что все детали подвергнутся воздействию повышенной температуры. Именно поэтому для навеса рекомендуется брать черепицу из металла либо профильный лист
Если вы берете металлическую черепицу, важно сварить надежную и крепкую конструкцию. С боковых сторон к ней прикрепляется угловой профиль их металла, который послужит основанием для навеса
Из минусов такой жаровни выделяют то, что она много весит и дорого стоит. А если вы захотите сделать изделие более функциональным и приделать к нему что-нибудь еще, вес и стоимость только увеличатся. Несмотря на это, подобная модель обладает следующими достоинствами:
- Можно использовать жаровню в любое время года, при любых погодных условиях;
- Топливо расходуется вполне экономно;
- Рабочее пространство будет надежно защищено от внешних факторов;
- Эксплуатационный срок довольно велик;
- Появляется возможность оснастить конструкцию дополнительными деталями (например, приделать столешницу, поленницу, коптильню и прочее).
Вы также можете воспользоваться нержавеющими декорированными элементами, чтобы придать жаровне более презентабельный и интересный внешний вид.
Каким должен быть мангал – характеристика
Качество шашлыка, приготовленного на мангале, зависит от конструкции изделия. Основные параметры сооружения – его габариты, материал изготовления. Чтобы их рассчитать, необходимо определиться со следующими факторами:
- Вариант приготовления мяса. Его можно нанизать на шампур, выложить на решетку барбекю. При сооружении мангала опираются на оптимальные размеры. Стандартный размер шампура составляет 50 см, его рабочая часть – 35 см. Исходя из этих параметров – ширина изделия должна составлять менее 40 см. Классическая решетка имеет размер 18х28 см, но ее проще подобрать под размер жаровни. Глубина изделия зависит от сжигаемого в нем сырья, расстояние до углей которого должно составлять 8 см. Если используется древесный уголь, то глубина составляет 20 см, для дров – 25 см. При выборе длины учитывают количество прожаренного мяса, полученного от одной загрузки. На 10 см плоскости можно расположить один шампур. Для решеток – оптимальная длина 40 см. Высота – выбирается под конкретного человека, зависит от его роста, колеблется в пределах 75 – 125 см. Толщина влияет на долговечность конструкции, на ее вес.
- Расположение мангала – еще один критерий. Для загородного дома, дачи лучше всего использовать стационарную конструкцию. Изделие делают из толстого металла, кирпича, чугуна, такое сырье увеличивает его срок эксплуатации. Жаровня, предназначенная для транспортировки, изготавливается из тонкого металла, зачастую складывается.
Стационарные мангалы
Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.
Первый вариант: минимум сварки
Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.
Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы
После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.
Сгибаете заготовку, потом завариваете швы
Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.
Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным
Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе
Как прикрепить к дну мангала из металла ножки из труб
Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.
В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения
Второй вариант: использование сварки
При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.
Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит
Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.
Мангал своими руками со съёмными ножками
Watch this video on YouTube
Третий вариант: использование каркаса из уголков
При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:
- Сваривается каркас.
- Приваривается дно, а затем стенки.
Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.
Самодельный мангал из металла с опциями: столиком и подставкой для шампуров
Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.
Самодельный мангал под навесом с «кухонным» уголком
Существует еще один простой вариант – это изготовление мангала из газового баллона.
Мангал из баллона за 2 часа своими руками! Идея для самоделки!
Watch this video on YouTube
Достоинства и расположение
Многие отдают предпочтение традиционным мангалам. Такой выбор обусловлен тем, что их можно легко переместить под крышу любого строения. Однако такой способ кажется простым, но на самом деле он может легко привести к пожарам. Да, и к тому же не каждая крыша может стать полноценным навесом. Безусловно, мангал с крышей выигрывает. Главное преимущество такой модели – это защита готовящихся блюд и того, кто их готовит. Причем крыша защищает не только от плохой погоды (дождя, снега), но и от слишком сильно палящего солнца. Еще один плюс мангалов с крышей – это возможность готовит шашлык в любое время года.
Несмотря на очевидные преимущества, есть у шашлычницы с крышей и явные недостатки. Самым основным из них можно считать высокую стоимость таких моделей. Особенно дорогими являются дачные мангалы с коваными элементами. Среди недостатков стоит отметить немобильность мангалов с крышей, к примеру, его не возьмешь с собой на пляж или на пикник в лес. Даже в пределах дачного двора не всегда удается передвигать такие мангалы. Конечно, высокую стоимость мангала с крышей можно скомпенсировать самодельной моделью. Ведь на самом деле такие мангалы несложно сделать своими руками.

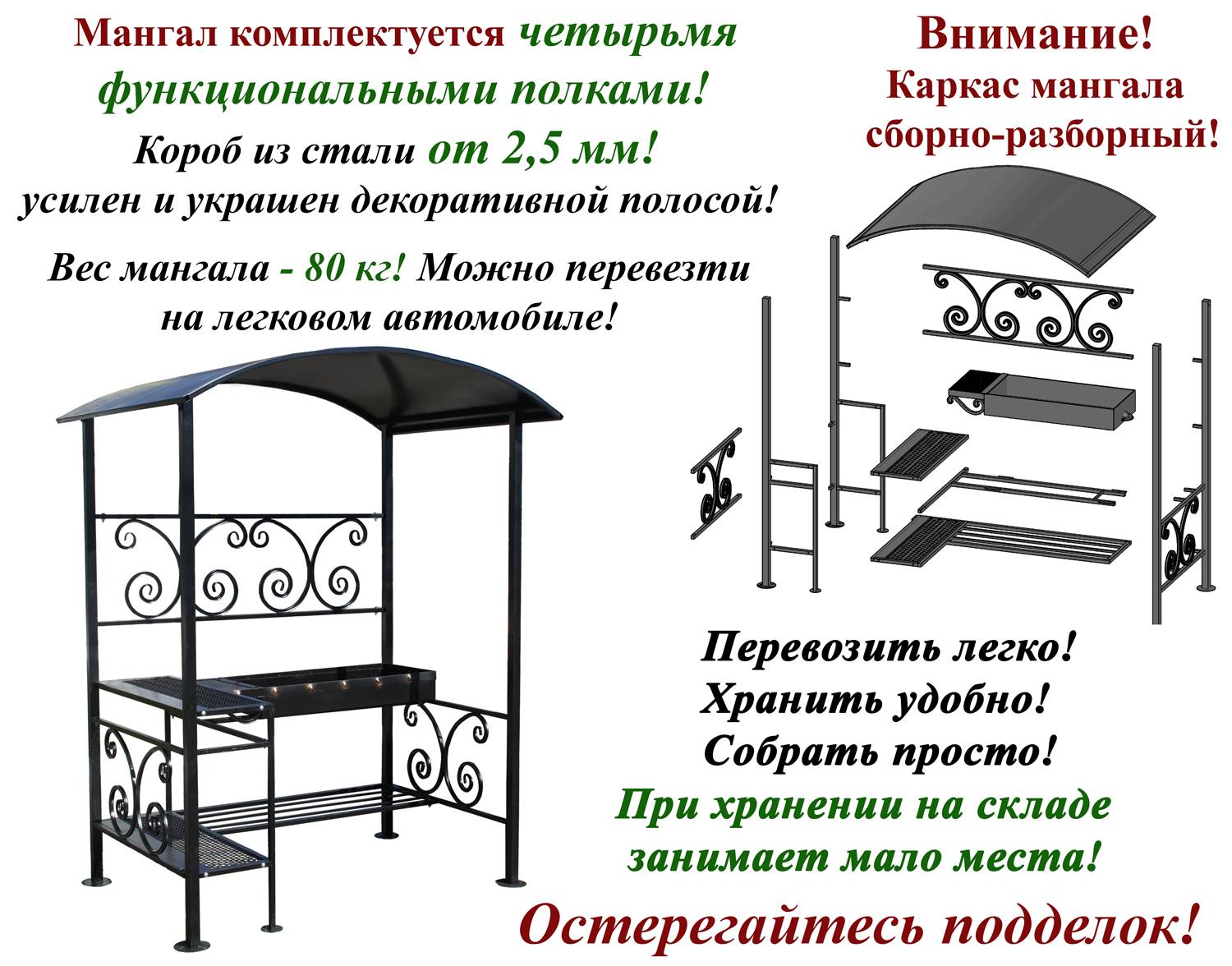

Мангал стационарный с навесом
Мангал стационарный с навесом, чертежи
Мангал стационарный с навесом, чертежи1-Топка. 2-Стол. 3-Стойка. 4-Навес. 7-Шампур
Шампур. Сталь листовая
Топка мангала
Боковина
Стяжка
Решетка
Стол мангала Стяжка (уголок на 40) Стяжка короткая (уголок на 40)
Стяжка передняя (уголок на 40)
Втулка
Заглушка.Сосна Стяжка. Труба d22
Каркас навеса. Сборочный чертеж
Козырек.Поликарбонат
Навес. Сборочный чртеж
Колено. Труба d22
Втулка
Стойка. Сборочный чертеж
Опора зонта. Сталь листовая
Плата. Сталь листовая
Зонт. Сборочный чертеж
Пятка. Сталь листовая После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).
Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.
Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.
Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.
Слабые и сильные стороны
Дачный мангал из нержавейки довольно компактен. Он обычно спокойно помещается в сумку или багажник.
Перед основными работами нужно создать эскиз
Важно выяснить, какие составляющие понадобятся для творческого процесса
Если собрать такой аппарата, у него будет формат чемоданчика
Его максимальная толщина составит 5 см.
В таком чемоданчике сосредоточатся:
Грильная решётка
Шампуры
Стойки для крепежа
Минимальная плотность дна – 5 мм, боковых стенок – 2 мм.
Самодельному железному аппарату можно задавать любые размеры. В длину он может достигать 150 см или 50 см. Это дело хозяйское.
Обычно его проект таков, чтобы на мангале можно было размещать минимум 5 шампуров, максимум – 12. Между ними устраивается зазор, чтобы они не становились друг для друга помехами.
Такой переносной агрегат имеет одну весомую слабость – скромный период службы.
Оптимальное топливо для такой стальной модели – это древесный уголь.
Обзор популярных моделей
К популярным моделям кованых жаровен относятся:
- «Подмосковье»;
- «Уют»;
- «Фазенда»;
- «Шерз».
Преимуществом первой модели является организация пространства и дополнительная комплектация (казан, кочерга, решетка), мангал выполнен из металла. Для второй, тоже металлической модели, характерно все, упомянутое для первой (дополнительно нет кочерги, но есть полочки). Третья модель из высококачественной стали идет со съемным коробом, в дополнительной комплектации нет казана и кочерги, есть решетка. Четвертая модель, изготовленная из высококачественной жаропрочной стали, отличается обустроенным местом для посуды. Все перечисленные варианты отличаются большими размерами:
- глубиной около метра;
- шириной около полутора метров;
- длиной более двух метров.
Каждый из упомянутых мангалов оригинален.
Как выбрать барбекю
Многие люди считают, что жаровня барбекю и мангал – это абсолютно одинаковые конструкции по принципу работы и устройству. Хотя большинство конструкций, изготовленных своими руками, могут подтвердить это утверждение, на самом деле это не так. Мастера редко придают значение всем тонкостям при обустройстве барбекю, и только истинные ценители и почитатели знают все секреты и нюансы. По этой причине, если вы хотите сделать идеальную жаровню барбекю из металла своими руками, вам стоит познакомиться поближе с такими знатоками.
Главных отличий всего два.
Во-первых, несмотря на то, что принцип действия и устройство в чем-то похожи, мангал и барбекю отличаются топочной частью при работе. Получается, что и выделяющееся тепло воздействует на рыбу и мясо разными способами, и конечный эффект тоже отличается. В мангале еда прогревается продуктами сгорания от древесины и немного теплом от раскаленных углей. А в барбекю приготовление и нагрев идут за счет излучения, так как в этом случае приток воздуха к поверхности слабее и идет на внутреннюю часть.
Во-вторых, в барбекю нагревание продукта происходит мягче, так как основная доля тепла идет на нагревание углей, металл, а благодаря решетке холодный воздух обтекает и охлаждает уже зажарившуюся поверхность. К сожалению, только повар может в полной мере объяснить разницу, но вкратце при приготовлении на жаровне барбекю из металла жир и влага остаются внутри продукта, а не испаряются с потоком горячего газа, благодаря чему блюдо сочнее, насыщеннее по вкусу. При наличии барбекю не составит труда приготовить сочный стейк, а для получения того же результата на мангале вам нужно будет заворачивать заготовку в металлическую фольгу.
При классическом устройстве жаровни барбекю есть металлические чаши, в которых уголь разжигают, и в них же он и тлеет. В старых разновидностях вместо угля использовали дрова, и их складывали горкой в металлическую емкость и сжигали до углей. Как только чашка заполнялась до краев, ставили решетку или несколько стальных прутьев и начинали готовить. Для получения аналогичного эффекта в мангале нужно постоянно переворачивать шампуры с мясом и стараться не пересушить мясо или овощи, и при этом добиться хорошей прожарки.
Конструкция жаровни
Классическое устройство подразумевает, что для приготовления будет использована чаша из металла/камня, над котором расположена металлические решетка (в идеале – никелированная), но можно использовать самую обычную, даже из стальной толстой проволоки. В современном производстве жаровни имеют специальные подогревательные стаканы для металлического барбекю.
Воздух поступает в стакан, частично сжигает уголь, а после продукт сгорания удаляется наружу по металлическим стенкам. Так вы можете сохранять высокую температуру и при этом не заморачиваться с обмахиванием опахалом.
Простой мангал с ручками для небольшой семьи
Их металла можно сделать своими руками простой, но удобный мангал с ручками по размерам, рассчитанным для себя. Схема такой конструкции очень проста – это прямоугольный короб с днищем без верха.
Длина определяется индивидуально, в зависимости от личных потребностей. Для небольшой семьи достаточно длины мангала 60 см и ширины 30 см.
Высота стенки максимум 15 см. Не стоит делать выше, иначе требуется больше жара. Ширина металла для этого мангала 4 мм. Вырезать можно по собственному чертежу в любой мастерской.
Делать так:
Вырезать из металла стенки и днище по размерам.
Сделать отверстия в боковых частях в 2 ряда каждые 10 см. Эта мерка зависит от длины мангала. Сначала отмерить и расчертить маркером, затем просверлить.
Сделать запилы для шампуров. Их количество зависит от длины мангала. Можно делать запилы каждые 6 см. Глубина запила примерно 1 см.
Сварить короб точечно изнутри. При этом металл ставить плотно, чтобы не было дополнительной вентиляции в мангале. Из профильной дуги вырезать 2 рейки по 120 см для усиления стенки и изготовления ручек. Такая длина нужна для того, чтобы по краям были выступы по 30 см.
Идеальная высота мангала определяется по росту его хозяина. Согнуть руку в локте на 90° и измерить расстояние от кисти руки до пола. Например, 110 см. В этом случае высота ножки должна быть 95 см (за минусом высоты мангала). Вырезать ножки такой длины.
Приварить ножки. Сделать поперечную стяжку между ними, приварив трубки нужного размера.
Приварить по контуру короба чуть ниже пропилов для шампуров трубки для усиления конструкции и создания ручек.
Приварить поперечные трубки для формирования ручек с обеих сторон.
Мангал готов. Можно при желании его покрасить специальной термоустойчивой краской.
Кованые мангалы, как функциональный элемент декора
Украсить двор и подчеркнуть элегантность стиля поможет установка кованого мангала. Такое изделие будет не просто частью декора
Мангалы, кованные из стали, будут привлекать к себе внимание ваших гостей. Все потому что каждый из них – это произведение искусства. Они могут быть разнообразной формы и конструкции
Фантазии кузнецов выдают мангалы, стилизованные под деревья, кареты, корабли и даже животных
Они могут быть разнообразной формы и конструкции. Фантазии кузнецов выдают мангалы, стилизованные под деревья, кареты, корабли и даже животных.
Кованый мангал
Самому создать изделие такого рода очень сложно. Для этого придется оборудовать мини-кузницу. Обзавестись горном, наковальней и другими кузнечными инструментами. Далее, умелые руки и полет фантазии смогут помочь вам изготовить настоящий шедевр и гордость всей семьи. Фото разнообразия таких изделий это еще раз подчеркивает.
Зачастую кованые мангалы заказывают по собственным задумкам в кузнечных мастерских. Для начала оговаривают размеры и материал ковки. Затем вместе с мастером делают зарисовки изделия на бумаге и приступают к работе. Следует учесть, что готовый мангал – довольно внушительная конструкция. И использоваться он может также как стационарная печь или камин.
Кованый мангал с дополнительными полочками
Обустраивая беседку для проведения летних застолий, каждый хозяин старается сделать ее наиболее комфортной и уютной для гостей. Кованый мангал украсит любой дачный павильончик и привнесет в него нотки стиля и гармонии.
Фото интересных конструкций для дачи
Кованые мангалы с крышей, фото
Преимуществом кованых мангалов с крышей является их относительно небольшой вес — их можно переносить. Благодаря своему разнообразию элементы ковки позволяют придать даже простому изделию индивидуальный характер. Такие мангалы, конечно, стоят дороже, но они этого стоят.
Кованый мангал окунет вас в средневековье. Он подарит не только вкусные блюда, но и незабываемые эмоции.
Мангал «Карета» с крышей оформлен как настоящая карета для Золушки. Эта интересная жаровня украсит любой загородный коттедж, придаст ему романтики. Для изготовления использованы чугун и нержавеющая сталь высокой прочности. Кровля покатая, округлой формы.
Проведите подготовительные работы
Прежде, чем приступать к основному этапу работ, необходимо правильно подготовиться.
Определитесь по типу установки. Будет ли конструкция стационарной или переносной? В основном металлические барбекю могут легко транспортироваться и устанавливаться в любом месте;
Примите решение, где будете устанавливать конструкцию
При этом, не важно – переносная или стационарная это будет установка, в любом случае жар от нее может навредить вашей растительности, деревьям, либо другим элементам на участке.
Размеры, фото мангала своими руками из металла общеизвестны. В основном они находятся в таких пределах: ширина – от 50 до 120 см, а глубина – от 15 до 20 см.
Данные размеры барбекю являются оптимальными. Они позволяют расположить внутри решетку, несколько шампуров и угли. При этом последние не задевают продукт, который готовится.
Кладка стен
Чтобы предотвратить протекание стенок будущей печи, поверх стяжки стелется рубероид. После этого в зависимости от формы проемов делаются заготовки. Для прямоугольных форм можно использовать простой уголок. Теперь можно приступить непосредственно к кладке.
806d9bee2ae82c964ba00b857b11994f.jpe
5b6027f1fd565a39b7d9f054b8937253.jpe d4c248074f8a46e4f1b275d8d06f7af7.jpe
a07ff0f2bc47417ca4e38dc4d992141a.jpe
1 ряд является самым важным. Необходимо, чтобы он был ровным. Ведь от этого будет зависеть ровность всех стен. Следить за этим можно, если вбить колышки по краям и натянуть на 1 уровне леску или нить. Натягивать ее туго, так как шнур может со временем провисать. Кладка выполняется на обычный цементно-песчаный раствор. Стенки выкладываются в полкирпича вплоть до 5 ряда, и кладка начинается с углов. Необходимо помнить, что расстояние между кирпичами должно быть около 3 мм. Чтобы было удобнее их класть, можно сделать порядовку. Это металлическая или деревянная рейка с засечками.
Кирпичи кладут в шахматном порядке, чтобы стык нижнего ряда приходился на середину кирпича следующего. Ровность каждого ряда проверяется уровнем, как по горизонтали, так и вертикали. Для этих целей используется отвес. Через каждые 3-4 ряда необходимо укладывать армирующую сетку. Требуется запомнить, что перед укладкой нужно смочить кирпич в воде для лучшего сцепления с раствором. Через каждые 2-3 ряда необходимо расшивать швы.
6 ряд будет зависеть от того, какая у владельцев организация барбекю
Стоит обратить внимание на описание проекта. Ведь некоторые примеры барбекю имеют съемный лист, который служит поддоном. В других он заходит в кладку, и снять его невозможно
В обоих случаях толщина поддона должна быть не менее 3 мм. Если лист съемный, в 6 ряду кирпичи кладут поперек. Они выполняют роль полки. Следующие ряды снова укладывают обычным способом
В других он заходит в кладку, и снять его невозможно. В обоих случаях толщина поддона должна быть не менее 3 мм. Если лист съемный, в 6 ряду кирпичи кладут поперек. Они выполняют роль полки. Следующие ряды снова укладывают обычным способом.
На высоте 2 рядов от листа будет размещаться решетка. Ее можно закрепить на металлических кронштейнах, которые крепятся дюбелями к кирпичу, или заложить в шов маленькие металлические прутья. На нижних рядах можно готовить мясные блюда, а на верхних овощи и использовать их для подогрева еды. Если проект включает несколько решеток на разной высоте, следует выкладывать необходимое количество рядов кирпича плюс несколько сверху для защиты от ветра. После этого выкладывают проемы или арку в соответствии с вашим проектом.
Если планируют обложить стенки декоративным кирпичом, сделать это можно, только когда схватится раствор. Нужно запомнить, что построенная конструкция должна выстояться несколько дней перед эксплуатацией. Это делается для того, чтобы не потрескались швы.
Самостоятельное изготовление стационарного мангала из металла
Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:
- из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
- классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.
Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

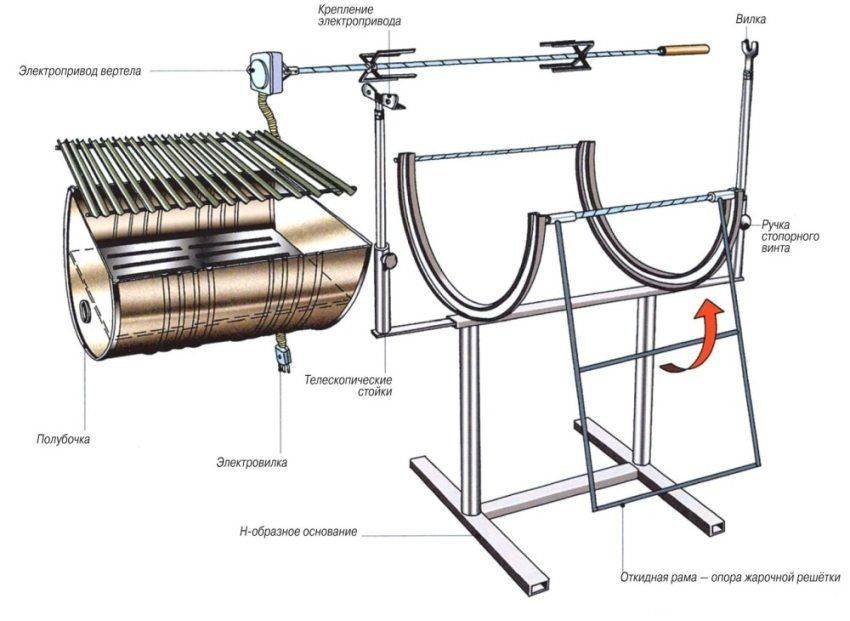

Из бочки с пошаговой инструкцией
Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:
- крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
- под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
- опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.
Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.
Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.
Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:
- вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
- козелки – свариваются из металлопроката (профильная труба или уголок).
Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.
Классический с чертежом и видео
Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:
крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;
- изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
- вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
- ножки – уголок либо профильная труба.
Пара чертежей для примера:
Ну, и пара фото для примера:
Увеличивается по клику на фото
Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:
Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:
Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.
Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:
Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.
Разборной мангал из металла своими руками
Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.
Они есть нескольких видов:
- раскладные;
- сборные.
Раскладные (складные) мангалы в чемодане и без
Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.
В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.
Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.
В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.
Еще одна конструкция складного мангала показана в видео-формате.
Разборные мангалы
От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.
Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.
Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.
Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.
Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.
И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.
Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.
