Способы соединения труб ПНД
Крепление труб ПНД осуществляется разъемным и неразъемным методом. В первом случае речь идет об использовании промежуточных соединительных элементов, во втором – о сварке. Обо всем по порядку далее.
Разъемный метод соединения
Наибольшее распространение в качестве соединительных элементов для труб ПНД получили: соединительные муфты и компрессионные фитинги. Муфты создают методом экструзии. С помощью этих соединительных элементов крепление отдельных частей труб моно осуществить быстро, легко и эффективно без использования специализированных инструментов и оборудования.
Фитинги
Несомненными плюсами муфт можно считать надежность и долговечность креплений, созданных с их помощью и относительно невысокую цену.
Для сборки труб ПНД используют несколько типов муфт:
- Соединительные. Простейший из представленных видов. Используется для соединения отдельных элементов труб, имеющих одинаковый диаметр.
- Компрессионные. Такие муфты могут иметь резьбу и наружную, и внутреннюю. Являются прекрасным крепежным элементом для водопроводных и газовых ПНД-труб.
- Редукционные. Идеально подходят для соединения труб различного диаметра.

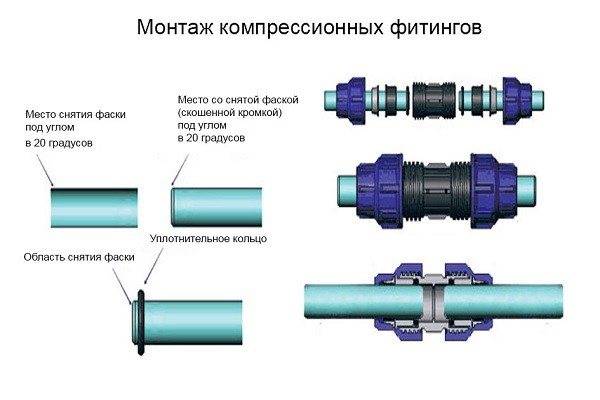

Компрессионные фитинги – еще одна разновидность резьбовых соединительных элементов, используемых в качестве крепежа для труб ПНД. Отличительной особенностью и одновременно достоинством фитингов считается возможность демонтажа крепежей. А монтаж можно осуществлять даже при минусовых температурах.
Иногда монтаж фрагментов труб может осуществляться даже без соединительных элементов. Речь идет о так называемом раструбном соединении. В данном случае используются лишь специальные эластичные уплотнители. Подобное соединение нельзя считать достаточно прочным, поэтому сфера применения скрепленных таким образом труб весьма ограничена. Чаще всего они используются в безнапорных канализационных системах.
Неразъемный метод соединения
Используются для герметичного монтажа труб (более 5 см в диаметре), которые будут эксплуатироваться при высоком давлении. Особенность неразъемных соединений состоит в том, что они прочнее скрепляемого материала в несколько раз. В данном случае – крепче ПНД.
Схема пайки
Различают два типа сварки: электромуфтовая и встык. В первом случае при работе используется полиэтиленовая муфта с электрическим спиралями. При подключении к ним тока, они разогревают муфту до нужной температуры, и она присоединяется к трубам, герметично скрепляя их при застывании.
Совет. В процессе осуществления электромуфтовой сварки все элементы должны быть абсолютно неподвижны (как во время разогревания муфты, так и во время ее застывания).
А вот для сварки встык уже понадобится сварочный аппарат. Суть процесса сварки очень проста. Предварительно обезжиренные и очищенные от грязи части труб разогреваются до тех пор, пока их края не станут вязкими. Затем их скрепляют под давлением. После чего трубы оставляют до полного застывания в неподвижном состоянии.
Крепежные элементы
Эффективную работу трубопровода обеспечивают крепления. Они предотвращают смещение магистрали, ослабление разъемных узлов и деформацию нагруженных элементов.
Фиксация компонентов при монтаже системы происходит двумя способами:
- формирование неподвижного соединения при помощи специальных хомутов;
- формирование подвижного соединения посредством крюков.
При прокладке трубопровода обязательна фиксация каждого стыка. Компоненты, удерживающие линейные участки, размещаются с шагом, равным десятикратному диаметру трубы. Применение хомутов подразумевает установку резиновых прокладок, исключающих механическое повреждение линии.
Варианты установки
Технологически можно соединить трубы ПНД без сварки либо используя специальный сварочный аппарат. У обеих методик есть свои достоинства и недостатки, рассмотрим преимущества каждого метода крепления.
Холодная сварка или прессовка является самым простым вариантом, это очень дешевый и доступный метод, который выполняется посредством использования специальных муфт. Такая технология используется в основном для трубопроводов больших диаметров – от 20 до 300 мм. Компрессионные фитинги под холодную сварку имеют следующие плюсы:
- Простота использования;
- Большой выбор размеров;
- Обеспечение плотного соединения с высокими показателями герметизации.
Но прессование преимущественно используется только для крепления ненапорных водопроводных соединений. У пластиковых труб относительно небольшая жесткость, за счет чего при сильном внутреннем давлении шов может просто разойтись, в отличие от сварочных креплений, которые считаются «мертвыми».
Классическая сварка, или как принято говорить, пайка труб ПНД может выполняться электромуфтовым методом либо для её осуществления используется определенный аппарат для сварки. Электромуфты представляют собой очень практичный метод соединения металлических газовых труб, а также пластиковых коммуникаций водоснабжения. На свободный участок отвода устанавливается муфта определенного диаметра, после чего в неё задвигается второй отрезок трубы. Такая пайка еще называется стыковая, из-за того, что для осуществления максимально прочного и плотного крепления нужно установить части трубопровода очень плотно с минимальным зазором.
Фото – фитинги
Муфтами удобно работать на больших диаметрах, но это не самое лучшее решение для отводов под умывальник или коммуникаций отопления. Но зато фланцевые ПНД-соединения при необходимости можно снимать и производить срочный ремонт.
Фото – стыковая
Ручная пайка труб производится посредством использования паяльника, для неё требуется специальное оборудование для организации ПНД соединений. Для произведения таких работ очень важна температура нагревательных элементов и время выдержки
Обратите внимание, что эти параметры выбираются исходя из технических характеристик паяльного устройства, толщины ПНД и диаметра отводов
Достоинства методики:
- Это наиболее долговечный и надежный вариант. За счет осуществления неразъемного крепления, может использоваться как для напорных ГБН, так и для ненапорных соединений запорной арматуры;
- Фланцевые соединения могут использоваться как при креплении наружной системы, так и при установке внутренних магистральных труб;
- Не требуется предварительное обучение. Вполне достаточно просмотреть видео и прочитать нормативы СНиП, где подробно указывается, как производить обрезку, установку и крепление.
Но к недостаткам относится то, что соединение при необходимости нельзя снять. Несмотря на все достоинства этого, иногда требуется открыть и прочистить трубу.
Возможные сложности и проблемы при укладке
Перед рытьем траншеи найдите на чертежах технической документации земельного участка залегающие сети коммуникаций: газопровод, телефон, отопление, электрические кабели. Если такой документации нет, то обратитесь в администрацию. В их распоряжении есть оборудование, способное найти существующую инженерную сеть на любой глубине. Это позволит в процессе рытья траншеи под водопровод не повредить другую сеть.
Если водопровод ведется от скважины на участке, никаких разрешающих документов не требуется. Но если вы подключаетесь к существующей сети или прокладываете трубу через соседский участок, потребуется официальное разрешение органов местной власти в письменной форме. В противном случае вы можете создать аварийную ситуацию, что грозит разбирательством в суде. С соседями необходимо договориться заранее и получить одобрение на земляные работы.
Проблемой может стать грунт: твердый, мягкий, заболоченный, каменистый или зыбкий. Прокладка водопровода в подобных условиях обойдется дороже, так как потребуется дополнительная защита и крепление всей системы.
Подготовительные работы и этапы монтажа
Глубока в землю трубы не зарывают, так как вода на зиму сливается Схема водопроводной сети на приусадебном участке будет зависеть от того, какой трубопровод будет установлен – постоянный или разборной.
Последний вариант изготовить своими руками намного легче. Он состоит из шлангов, которые изготовлены из силикона или пластмассы, и связующих деталей из пластика, пластмассы или стали. Используя специальные качественные соединения, можно создать стыковку, которая не будет течь.
Чаще всего водопровод изготавливают из полипропиленовых труб, которые находятся под уклоном относительно источника водоснабжения. Наклон к сливному вентилю должен приблизительно составлять 8-15 градусов. Если система водопровода будет стационарной, лучше всего поместить ее в траншеях небольшой глубины, а на поверхность вывести несколько оросительных кранов.
Прежде чем приступать к установке, нужно подготовить чертеж, чтобы было проще рассчитать, какое количество материала потребуется. На этой стадии проектирования нужно рассчитать количество и размер труб, других инструментов и материалов.
После разметки можно приступать к копке траншеи. Оптимальная ее глубина – 0,4 метра, за исключением случаев, когда трубы прокладывают под грядками.
Полив может осуществляться с помощью оросительной системы или шланга. В местах соединения трубопровода и центральной магистрали монтируют вентиль или вводный кран. Трубы, изготовленные из полиэтилена низкого давления, соединяют с вводным краном муфтой. Она находится на внешней и внутренней стороне – это зависит от места расположения резьбы. После закрепления соединения монтируют кусок трубы со шлангом и тройник.
Сгибание труб
Монтируя систему летнего водопровода на даче, важно знать, какими способами можно сгибать трубы, чтобы не нарушить их целостность
- Для осуществления изгиба понадобится несколько заглушек, которые заполняют песком. Этот способ сводит вероятность образования надломов к минимуму. В качестве альтернативы можно применять деревянные чопики, а не заглушки. Трубы изготавливают разной прочности, поэтому, сказать трудно, сколько усилий придется приложить. Самый простой метод сгибания – вставить в трубу еще одну, но с небольшим сечением, найти упор и придать ей нужную форму, оказывая физическое воздействие.
- Трубы квадратной формы и большого диаметра сгибают при помощи горелки и песка.
- Для алюминиевых и стальных труб также понадобится горелка. Изделие засыпают песком и с обеих сторон ставят заглушки. Требуемый участок нагревают докрасна и сгибают.
При неправильном использовании горелка может оставить дырку в строительном материале, поэтому рекомендуется регулярно отводить ее в сторону.
Как вручную сгибать трубы
Чтобы самостоятельно сгибать трубы, изготовленные из металлопластика, нужно строго следовать следующим рекомендациям:
- Сгиб осуществлять медленно и без резких движений.
- Чтобы получился требуемый угол наклона, необходимо перед сгибом заложить куски проволоки.
- Чем больше рычаг трубы, надетой на конструкцию, тем проще его согнуть.
Для сгибания полипропиленовых труб разогревают требуемый участок феном до 150 градусов. Сгибается отрезок с самой толстой стенкой. Также сгибают строительный материал без предварительного нагревания, но тогда максимальный угол наклона составит 8 градусов. Перед заполнением системы водой проверяют трубы на отсутствие дефектов и повреждений.
Монтаж своими руками
Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.
Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.
Монтаж летнего разборного водопровода на даче
Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:
- Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
- Различные фитинговые соединения.
- Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
- Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
- Лотки водопроводные пластиковые, решетки накрывающие.
Работы выполняют по такой технологии:
- Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
- Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
- Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
- Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
- Подсоединяют трубы к кранам, системе полива и т.д.
Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы. Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей
Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект
Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.
Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.
Монтаж водопровода в дачном доме
Монтаж водопровода в доме выполняется по несколько другой технологии:
Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга
Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.
Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не
будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.
Как соединить пластиковую трубу с металлической без резьбы
Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.
При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.
Рис. 9 Соединение с помощью хомутов – примеры
Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:
При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.
Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.
Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.
Рис. 10 Gebo – внешний вид и принцип работы
Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.
Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.
Выбор способа пайки ПНД труб
Не каждый из перечисленных вариантов может удачно подойти для соединения ПНД труб в тех или иных условиях. Различные способы имеют свои преимущества и недостатки, и наряду с этим имеется ряд факторов, от которых также зависит ответ на вопрос, как паять полиэтиленовые трубы в той или иной конкретной ситуации.
Муфтовый способ является оптимальным в тех случаях, когда необходимо провести пайку в труднодоступных для работ местах. Поскольку в такой ситуации осевые смещения изделий относительно друг друга затруднены, стыковая сварка становится невозможной, и единственно приемлемым способом является муфтовое соединение.
В наиболее труднодоступных участках при сильной ограниченности места для работ производится пайка ПНД труб электромуфтовым способом
Другим существенным преимуществом такого метода является его быстрота, что также иногда имеет важное значение.. Наконец, в тех случаях, когда есть потребность в одноразовом соединении труб для выполнения той или иной краткосрочной работы, пайка не требуется вовсе, и можно обойтись временным разъёмным соединением.
Наконец, в тех случаях, когда есть потребность в одноразовом соединении труб для выполнения той или иной краткосрочной работы, пайка не требуется вовсе, и можно обойтись временным разъёмным соединением.
Особенности конструкции водопровода из полиэтиленовых труб
Водопровод из полиэтиленовых труб представляет собой систему, состоящую из центральной магистрали с ответвлениями, по которым вода поступает к сантехническим приборам или кранам. Отдельные части конструкции свариваются или соединяются специальными деталями — фитингами.
В водопроводе используются различные модификации полиэтиленовых труб, отличающиеся характеристиками и назначением:
| Тип трубы | Применение |
| ПЭ63 | Для холодной воды с небольшим напором |
| ПЭ80, ПЭ100 | Для холодной воды под давлением |
| ПЭ-РТ | Для холодной воды и кратковременно горячей |
| РЕХ | Для подачи холодной и горячей воды |
| PEX/AL/PEX | Для организации холодного и горячего водоснабжения в ответственных местах |
В конструкции применяются такие виды соединителей:
- Электросварные фасонные фитинги. Используются при электромуфтовой сварке заготовок. Изделия оснащены нагревательными элементами из проволоки. При ее нагревании пластик плавится и фиксирует элементы.
- Компрессионные фитинги. С их помощью трубы крепятся ручным способом. Принцип их установки такой же, как и при монтаже металлопластиковых заготовок. Отличие в материале соединителя — они сделаны из толстого полиэтилена с конусной резьбой.
- Литые фитинги-спинготы. В таких деталях отсутствует электроспираль для разогрева изделий. Пластик расплавляют паяльником. Выполнены в виде тройников, крестовин, втулок для получения разветвлений и поворотов.
- Редукционные фитинги. В отличие от других соединителей они могут иметь резьбу. Часто используются для крепления магистралей к радиаторам, счетчикам и другому оборудованию.
Полиэтиленовые трубы соединяются двумя способами — разборным и неразборным. К первому варианту относится сборка изделий с помощью специальных муфт, ко второму — сварка встык.
Для создания разборного соединения необходимо к трубам вначале закрепить муфты, а затем прикрутить их друг к другу. Такой стык выдерживает 10 атм.
На фото фитинги полиэтиленовые для труб
Сварка полиэтиленовых труб — это соединение, которое образуется при взаимном проникновении в расплавленном состоянии с последующим остыванием краев заготовок, в результате чего образуется монолитная конструкции. Она выполняется с помощью специального оборудования для полиэтиленовых изделий.
Существует несколько видов сварок полиэтиленовых труб для водопровода:
- Электромуфтовая сварка. Незаменима при монтаже труб в траншеях, узких колодцах и других местах, где невозможно сварить изделия традиционной пайкой. Способ считается достаточно дорогим из-за особых фитингов. Электромуфтовой сваркой соединяют трубы диаметром 1,1-5 см, при небольшом объеме работ и при врезке ответвлений в магистрали.
- Сварка встык. Самый распространенный способ стыковки полиэтиленовых труб. Края заготовок расплавляют специальным паяльником, затем их соединяют под давлением. Для сваривания труб диаметром более 50 мм используется специальное оборудование, обеспечивающее качественный стык.
- Сварка с помощью фитингов-спиготов. Применяется для соединения конструкций диаметром более 6,3 см. В процессе монтажа торцы нагреваются до их размягчения, а затем соединяются под давлением.
Сварка электромуфтовая
Сварка полиэтиленовых труб электромуфтовым способом используется в том случае, если магистраль монтируется в ограниченном пространстве, где мастер не имеет возможности передвигаться свободно. Кроме того такой способ сварки применим для соединения туб с разной толщиной стенок, с различными диаметрами или для монтажа систем канализации.
Электромуфтовая сварка полиэтиленовых труб считается самой дорогостоящей, но при этом соединения, полученные таким способом, пригодны для эксплуатации при давлении 16 атм. Работа по стыковке туб таким методом выполняется с использованием специальных муфт, в конструкции которых имеется нагревательный спиральный элемент.
Сварка выполняется таким образом:
- В первую очередь подготавливают все необходимые отрезы труб с их обязательным обезжириванием и очисткой от грязи, пыли. Таким же образом обрабатывают и внутреннюю часть электромуфты. Желательно в этих целях использовать специальные салфетки, пропитанные спиртовым летучим веществом.
- Концы свариваемых труб следует освободить от производственной окиси методом механической зачистки. При этом те же концы следует ровно обрезать, чтобы соединение было максимально плотным и предотвращало протекание пластика вовнутрь туб.
- Трубы помещают в позиционер и надевают на стык электромуфту. Концы труб с противоположной стороны магистрали на момент выполнения сварки своими руками следует закрыть, чтобы избежать теплопотерь.
- К выводам надетой электромуфты подводят электрический ток и доводят процесс до плавления ПЭ-трубы и качественного её соединения.
Электромуфтовая сварка
Особой разновидностью муфтовых сварных соединений ПЭ труб является электромуфтовый способ, позволяющий получать конструкции высокой прочности. Для его осуществления необходимо использование специальной электромуфты для ПНД, оснащённой закладными нагревательными элементами. Сварочный процесс производится также с использованием сварных ПНД фитингов, снабжённых спиралями для нагревания. Благодаря разогреву и частичному расплавлению материала фитинга достигается соединение с полимерной трубой и формирование монолитной конструкции.
Элементы и детали, используемые при таком способе, отличаются довольно высокой стоимостью, однако преимуществами электромуфтовой сварки являются отсутствие образования грата, уменьшающего проходимость труб, и возможность сваривать детали в ограниченном пространстве, где невозможна установка габаритной сварочной аппаратуры.
Электромуфтовая сварка между ПЭ трубами осуществляется в следующей последовательности:
- Производится разрезание труб на требуемые отрезки посредством специальных режущих инструментов.
- Свариваемые участки изделий и сама электромуфта очищаются от пыли, грязи и жира.
- Делаются метки на трубах для контроля глубины вставки в муфту.
- Те концы труб, которые в данный момент не подвергаются сварке, заглушаются во избежание нежелательного охлаждения.
- Электромуфта подсоединяется к сварочному устройству посредством проводов.
- Осуществляется запуск процесса сварки посредством пусковой кнопки устройства.
- По завершении сварочного процесса аппарат самостоятельно выключается.
- Выжидается как минимум один час для затвердения и полной готовности сварного соединения, после чего оно становится пригодным к эксплуатации.
Важным условием для получения качественного сварного соединения является сохранение неподвижности деталей в процессе пайки и последующего остывания. Одним из показателей качества сварного шва является толщина валика, которая должна составлять от одной трети до половины толщины самой трубы. Валик должен перекрывать метку, предварительно сделанную на трубе. Смещение свариваемых отрезков труб относительно друг друга не должно превышать 10 процентов от толщины их стенок.
Способы монтажа
Выбор способа, напрямую зависит от ряда условий.
Нужно определить, где будет эксплуатироваться трубопровод:
- в помещении;
- на открытом воздухе;
- в грунте.
Для одного монтажа труб из полиэтилена необходимы специальное оборудование и мастер, а другой — можно выполнить своими руками.
Сварка труб встык
При соединении прямых участков трубопроводов большого диаметра их часто стыкуют, сваривая между собой.
Технология этого процесса требует точной центровки и чистой обработки кромок соединяемого материала. Для сварки используют специальный аппарат, который можно питать от переносного источника. Полиэтилен разогревается спиралями по всему диаметру, и детали прижимаются друг к другу. Стык получается ровным, даже прочнее самого материала. Такой способ соединения пластиковых трубопроводов применяется там, где необходима пластичность неразъемного соединения. Однако, несмотря на дешевизну и простоту, такое стыкование используют только при толщине стенок 5 мм и выше.
Неразъемное соединение
Отсутствие возможности обслуживать соединение в период эксплуатации вынуждает выполнять такие соединения, как сварка встык и сварка электрическими муфтами.
Второй способ применяют при монтаже трубы ПНД в труднодоступных местах, там, где пластичность участка не играет особой роли.
Способ более дорогой. Это вызвано применением специальных муфт с уже встроенными в них спиралями. Такие муфты имеют электроды для подачи на них напряжения от постороннего источника питания. Концы труб вставляются в муфту, приложенное напряжение разогревает спирали, и конструкция сваривается. Неверно было бы думать, что неразъемное соединение выполняется только прямыми муфтами. В этих случаях также применяются фитинги: тройники, переходники с одного диаметра на другой и т.д.
Разъемное соединение
Тип такого соединения подразумевает обслуживание в течение эксплуатации.
Это как раз тот случай, когда монтаж ПНД трубы можно выполнить самому. Монтаж выполняется открыто по стенам внутри помещений или на улице с укладкой в специальные короба. Допускается прокладка на открытом воздухе без защиты. Например, на дачных участках при организации капельного полива грядок. Либо использование труб ПНД в качестве магистралей для создания точек присоединения гибких садовых шлангов. Только срок службы в данных условиях сокращается. Если при соблюдении требований труба прослужит до 50 лет и более, то в условиях открытой прокладки — 4-5 лет.
С помощью фитингов
Фитинги — это элементы, позволяющие собирать и монтировать трубопроводы.
Они бывают:
- прямые, которые позволяют соединять элементы труб одного диаметра;
- переходные, с их помощью происходит переход с одного диаметра на другой.
Когда нужно выполнить поворот, разветвление или стыковку труб при монтаже, используют фитинги: уголки, тройники, крестовины, муфты, заглушки, штуцера. Если в процессе эксплуатации необходима частая разборка системы, фитинг тоже незаменим.
По конструктивным особенностям можно выделить:
- компрессионные — разборное соединение, где труба по внутреннему диаметру усаживается на уплотнительные кольца, а по наружному — обжимается гайкой;
- пуш-фитинги — современный дорогой, но и гораздо практичный и надежный тип разъемного соединения, основанный на методе «вталкивания»;
- пресс-фитинги — неразъемное соединение, где рабочим элементом служит пресс-гильза, которая прессуется клещами.
Муфтой
Муфты для труб ПНД — это один из фитингов. Существует ошибочное мнение, что это особый вид соединения. Однако муфта — элемент, который применяется для стыковки прямых участков трубопровода. Такое сочленение может быть как неразъемным — электрические муфты, так и разборным — муфты компрессионных вариантов исполнения. Их применяют там, где нужно продолжить трубопровод дальше либо устранить поврежденный участок и выполнить вставку нового материала.
Какой способ лучше
На этот вопрос, ответ однозначный — все зависит от того, где проводится монтаж полиэтиленовых труб. Для частных домовладений и административных помещений желательно использовать разборные соединения и работать с трубами диаметром до 50 мм.
Как согнуть или выпрямить изделие
Полиэтиленовые трубы выпускаются в продажу прямыми 12-метровыми отрезками либо же в виде цельных изделий, намотанных на большие бухты. Будучи в скрученном состоянии, изделия приобретают форму колец и деформируются. Перед тем, как выпрямить или согнуть деформированную трубу ПНД, ее надо нагреть.
При сборке трубопровода нередко возникает необходимость выпрямить скрученную или, напротив, согнуть деформированную полиэтиленовую трубу
Полиэтилен низкого давления славится хорошей упругостью. Но утрачивает это свойство при температуре нагрева свыше +80°С. Этот момент и используют при необходимости изменить конфигурацию изделия.
Но стоит помнить, что для расправления или сгибания температуру можно повышать только на короткий временной период. Ведь полиэтиленовая труба принадлежит к категории строительных материалов, которые при нарушении температурного режима можно повредить.
Обзор способов разгибания трубы
Распрямить трубу, устранив заломы, которые возникли при ее хранении и транспортировке, проще всего после легкого нагрева изделия. Если замена или ремонт трубопровода проводится в летний период, когда солнечные лучи максимально припекают, можно задействовать их для достижения поставленной задачи.
Чтобы выпрямить трубу ПНД, нужно всего лишь оставить ее пару часов под прямыми солнечными лучами, крепко зафиксировав концы отрезка
УФ лучи не ухудшат эксплуатационные параметры полиэтилена, но при этом на время смогут размягчить стенки изделия. Вам останется лишь закрепить размягченную трубу вдоль жесткой опоры или стены, либо же уложить в заранее прорытую траншею. Перед тем, как распрямить изогнутую ПНД трубу на грунте, нужно освободить участок.
Если же работу приходится выполнять в зимнее время, используйте для разогрева изделия горячую воду. Но этот метод эффективен для труб, размер которых не превышает 50 мм. В качестве вспомогательных средств для выправления можно использовать металлические перила и кирпичную кладку. В любом случае: чем короче отрезок изделия, тем легче с ним будет работать.
Эффективные методы, позволяющие согнуть заготовку
Если возникает обратная ситуация, когда нужно согнуть ПНД трубу, применяют всю ту же тепловую обработку. Для разогрева задействуют такие методы:
- обдувают горячим направленным воздухом строительного фена;
- прогревают стенки изделия газовой горелкой;
- обдают поверхность кипятком.
Для упрощения процедуры сгибания лучше соорудить формовочный каркас. Оправу, размер которой соответствует диаметру сгибаемой трубы, можно сделать из обычных листов ДВП. Для придания гладкости поверхности оправы отшлифуйте ее отрезом наждачной бумаги.
Чтобы согнуть ПНД трубу с помощью фена, работу выполняют в такой последовательности:
- Обрабатываемое место прогревают строительным феном.
- Размягченную заготовку заглубляют в формовочный каркас.
- Аккуратно сгибают трубу, не прилагая чрезмерных усилий с тем, чтобы в месте сгиба не разорвать изделие.
Создав требуемый угол изгиба, нужно оставить изделие до полного охлаждения и лишь после этого извлечь из каркаса.
Чтобы обеспечить равномерное прогревание поверхности полиэтиленового изделия, трубу необходимо постоянно вращать вокруг своей оси, подставляя под лучи различные участки
Важный момент: разогревая трубу, необходимо придерживаться «золотой середины». При недостаточном нагреве поверхности в момент сгиба труба может сломаться. Если же в момент разогрева слишком близко поднести к изделию нагревательный элемент, полимер может воспламениться.
