При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

блока окон «Вид радиатора»;
десяти строк ввода данных;
блока окон «Тип подключения»;
четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

Количество секций, в штуках.
Тепловые потери помещения, в ваттах.
Удельные теплопотери помещения, в Вт/м2.
Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Критерии выбора

Как выбрать батареи по иным параметрам? Помимо материала изготовления следует учитывать:

способ подключения батареи к имеющейся в помещении отопительной системе. Различают:

нижнее подключение. Данный способ преимущественно используется при прохождении труб отопительной системы под полом;
диагональное подключение. Используется при установке батарей большой длины, так как позволяет максимально равномерно прогреть всю площадь отопительного прибора;
боковое подключение. Наиболее распространенный вид, отличающийся простотой и универсальностью;

Выбор вида подключения

Если приобрести батареи со способом подключения отличным от имеющегося, то при монтаже придется присоединять дополнительные трубы, что снизит коэффициент полезного действия.

тип системы теплоснабжения. Современные системы могут быть однотрубными (подключение производится последовательно) и двухтрубными (подключение батарей параллельно). В многоквартирных домах, в большинстве случаев, обустроена однотрубная система;

мощность радиатора, от которой зависит время и количество прогрева помещения.

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

500 мм – от 170 до 200 Вт;
350 мм – от 120 до 140 Вт;
300 мм – от 100 до 145 Вт;
200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник – основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением. Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см

В ином случае устанавливаем радиаторы высотой 350 мм

Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины)

Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле

И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее

А для того, чтобы это сделать, необходимо немного знаний.

Недостатки чугунных радиаторов отопления

Современная модель

Большой вес радиатора. Если учесть, сколько весит одна секция чугунного радиатора отопления ( 7,12 кг МС-140 советский вариант), то радиатор из семи секций вместе с водой потянет на 60 кг. Кроме того, они громоздкие, зачастую выступают за вылет подоконника, чем портят внешний вид помещения.

Высокую тепловую инертность сплава чугуна не всегда можно считать преимуществом, так как это свойство делает радиатор неэффективными для использования в системе автоматической терморегуляции.

Меньшая площадь поверхности теплоотдачи по сравнению с радиаторами других типов. Кроме того, теплопроводность чугуна меньше чем у алюминиевых, биметаллических, стальных собратьев.

Если нагревательные приборы, устанавливаются у стен из облегченных конструкций, то они монтируются на специальных кронштейнах и подставках.

Уход сводится к удалению пыли не только с шероховатой поверхности изделия, но и между секционными зазорами, что не совсем удобно. Тем не менее, это надо делать, иначе пыль будет разноситься теплым воздухом по квартире.

Устаревший дизайн. Старый дизайн радиаторов никак не вписывается в евроремонты последних лет. Выход – спрятать их за декоративные экраны, сделать ниши для них, поменять на более современные.

Современный дизайн чугунных радиаторов

Новая модель радиатора

Прогресс не топчется на месте, и производители разработали новые модели, которые по дизайну в значительной мере превосходят предшественников.

Рассмотрев преимущества и недостатки чугунных радиаторов, приверженцы чугуна не берут во внимание минусы и желают устанавливать у себя в квартире только чугун, но уже нового поколения. Сегодняшние некоторые модели приближены по дизайну к алюминиевым и биметаллическим собратьям. Они имеют прекрасный современный вид, фасадная часть выполнена плоской панелью

Они имеют прекрасный современный вид, фасадная часть выполнена плоской панелью

Сегодняшние некоторые модели приближены по дизайну к алюминиевым и биметаллическим собратьям. Они имеют прекрасный современный вид, фасадная часть выполнена плоской панелью.

Если раньше усовершенствованный вариант поставлялся из Турции, Китая, Италии и прочих стран, то сегодня налажен выпуск их в России, Белоруссии, Украине.

При сравнении наших батарей и продукции из дальнего зарубежья мы проигрываем им по качеству и некоторым техническим характеристикам. Это сказывается соответственно на цене – она значительно выше у зарубежных производителей.

Чугунные радиаторы в стиле Ретро

Стиль Ретро

Для любителей эксклюзива производители могут предложить вариант в стиле ретро. Это не только радиатор, но и декоративное украшение вашего жилья, то есть, как говорится, два в одном.

Они выпускаются разных геометрических размеров, теплоотдачи, емкости, массы, дизайна, окрашиваются в любые цвета. Поверхность покрыта литыми узорами, устанавливаются ретро на литых вместе с радиатором ножках.

Если вы желаете приобрести ретро, то он гармонично впишется своим оригинальным исполнением в любой интерьер и станет эксклюзивным греющим декором в вашем жилище.

Единственным, пожалуй, недостатком можно считать его стоимость, но небольшой компенсацией может быть то, что радиатор не нужно прятать и закрывать защитными экранами, шторами,так как он красив.

Можно еще долго рассматривать преимущества и недостатки чугунных радиаторов и сравнивать их с современными биметаллическими, алюминиевыми и прочими собратьями. Подытожу вышесказанное – пока отопительные сети и оборудование будут пребывать в нынешнем состоянии, лучшим вариантом можно считать чугунные батареи.

Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

МС 140-300 – 0,8-1,3;
МС 140-500 – 1,3-1,8;
МС-140 – 1,1-1,4;
МС 90-500 – 0,9-1,2;
МС 100-500 – 0,9-1,2;
МС 110-500 – 1-1,4.

Сколько реальных кВт тепла в одной секции радиатора

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

ЧМ1-70-300 – 0,66;
ЧМ1-70-500 – 0,9;
ЧМ2-100-300 – 0,7;
ЧМ2-100-500 – 0,95;
ЧМ3-120-300 – 0,95;
ЧМ3-120-500 – 1,38.

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

350 мм – 0,2-0,3;
500 мм – 0,35-0,45;
600 мм – 0,4-0,5;
900 мм – 0,6-0,8;
1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Как правильно утопить батареи в стену без потерь тепла

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

35 см – 0,1-0,15;
50 см – 0,2-0,3;
60 см – 0,25-0,35;
90 см – 0,3-0,5;
120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Тип радиатораВысота (мм) / модельМинимальный объем секции (л)Максимальный объем секции (л)

Алюминиевый	350	0,2	0,3
500	0,35	0,45
600	0,4	0,5
900	0,6	0,8
1200	0,8	1
Биметаллический	350	0,1	0,15
500	0,2	0,3
600	0,25	0,35
900	0,3	0,5
1200	0,4	0,6
Чугунный	МС 140-300	0,8	1,3
МС 140-500	1,3	1,8
МС-140	1,1	1,4
МС 90-500	0,9	1,2
МС 100-500	0,9	0,2
МС 110-500	1	1,4

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

(6 4,83 из 5) Загрузка…

Финальные расчеты

Разобравшись во всех коэффициентах, продемонстрируем, как формула работает на практике. Предположим, что батареи подбираются для комнаты с такими характеристиками: площадь – 17 кв.м.; окна – площадью 20% от общих размеров помещения, выходят на северную сторону и имеют двойное стекло; стены – две внешние с поверхностным утеплением; потолки – 2,8 м; подключение – диагональное с верхней подачей и нижней обраткой; средняя зимняя температура – до -10 градусов С; помещение сверху – теплая жилая комната. Имеем: Q = 17 × 100 × 1 × 1 × 1,1 × 1,2× 1 × 1× 1× 0,7× 0,8 = 1256 Вт или 125 кВт.

Совет. К рассчитанному параметру мощности рекомендуется добавить запас в 10-15%. Но не больше, чтобы зря не переплачивать за лишний теплоноситель.

Получив общее значение мощности, определим, сколько необходимо секций батарей для качественного обогрева комнаты – тут нужно ориентироваться на материал радиаторов:

чугунные батареи – теплоотдача одной секции составляет 145 Вт.
стальные – 160 Вт;
биметаллические – 185 Вт.

Как видите, расчет мощности батарей отопления по площади с поправкой на различные особенности как самих приборов, так и отапливаемых помещений – дело не из простых. Перед вами подробный алгоритм расчетов – только четко ему следуя, вы сможете без помощи специалистов определить мощность радиаторов для создания надежной отопительной системы в своем жилище.

Выбор стальных радиаторов по степени теплоотдачи

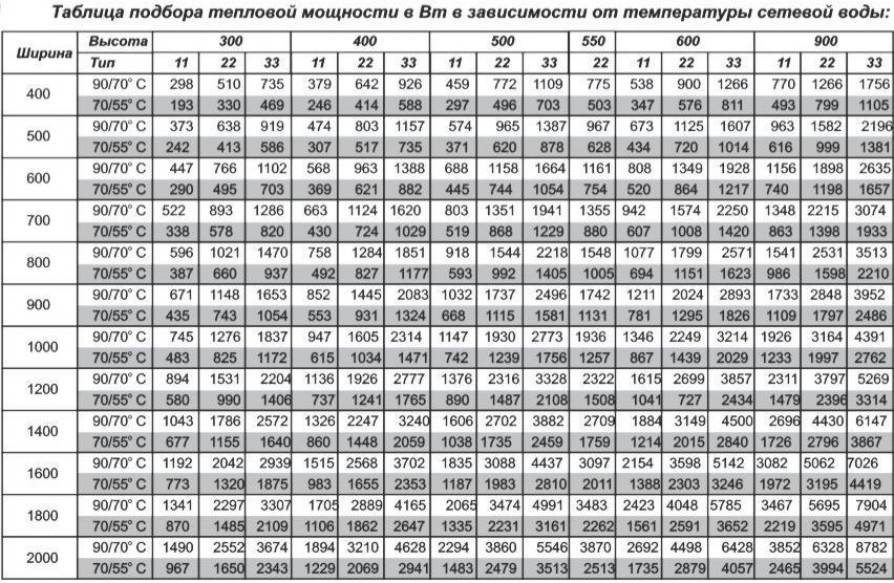

Чтобы подобрать оптимальную мощность радиаторов для прогрева помещений, нужно провести некоторые расчеты. Согласно усредненным значениям, для отопления 1 квадратного метра площади комнаты требуется 100 Вт тепловой энергии. Это значение далеко не всегда актуально – необходимая мощность радиаторов зависит от массы параметров, начиная климатическими условиями конкретного региона и заканчивая индивидуальными особенностями здания.

Для получения максимально точных результатов расчета, подходящих под определенную ситуацию, стоит воспользоваться онлайн-калькуляторами. Хорошее приложение позволяет определить необходимую мощность радиаторов с учетом допуска в 10%. Конечно, при нехватке данных на высокую точность расчетов надеяться не стоит, но незначительные отклонения не скажутся негативно на качестве прогрева помещений. Расчеты необходимо проводить для каждой комнаты отдельно.

Для проведения расчетов потребуются следующие данные:

Площадь помещения;
Количество наружных стен (некоторые калькуляторы учитывают еще и направление стен, а также влияние движения преобладающих воздушных масс);
Пиковые значения отрицательных температур в зимнее время;
Наличие и качество утепления наружных стен помещения;
Высота потолков;
Степень утепления пола и потолка;
Количество окон в комнате и их размеры;
Наличие выходящих на улицу или балкон дверей;
Предполагаемая схема установки радиаторов и их особенности.

Заключение

Существует несколько разновидностей стальных отопительных радиаторов, каждый из которых рассчитан на использование в определенных условиях. Выбирая стальные радиаторы отопления, нужно учесть все особенности помещения, провести ряд расчетов и внимательно изучить продукцию представленных на рынке производителей.

Подключение

В стандартный комплект батареи, как правило, уже входит все необходимое для его установки: дюбеля, крепления, переходники, заглушка и кран Маевского.

Способы

Подключить стальной радиатор к системе отопления можно четырьмя способами:

нижнее подключение – считается самым оптимальным: трубы будут практически не видны, а встроенный термостатический вентиль позволит самостоятельно регулировать уровень температуры воздуха в помещении;
диагональное (перекрестное) подключение – труба подачи горячей воды подключается с одной стороны радиатора сверху, а труба обратного оттока располагается с другой стороны снизу;
боковое подключение – используется для подключения радиаторов к вертикальным стоякам системы отопления и чаще используется в многоэтажных домах;
универсальное подключение – конструкция батарей имеет отверстия сверху, по бокам и снизу, что позволяет использовать их для любого подключения.

Характеристики и особенности

Секрет популярности их прост: в нашей стране такой теплоноситель в сетях централизованного отопления, что даже металлы растворяет или стирает. В нем кроме огромного количества растворенных химических элементов содержится песок, частички ржавчины, отвалившиеся с труб и радиаторов, «слезы» от сварки, болты, забытые во время ремонта и еще уйма всяких вещей, неизвестно как попавших внутрь. Единственный сплав, которому все это нипочем — чугун. Также хорошо справляется с этим и нержавейка, но, сколько будет стоить такая батарея, можно только догадываться.

МС-140 — неумирающая классика

А еще один секрет популярности МС-140 — это невысокая цена. У разных производителей она имеет существенные отличия, но примерная стоимость одной секции — около 5$ (в розницу).

Достоинства и недостатки чугунных радиаторов

Понятно, что товар, который многие десятилетия не сходит с рынка, имеет какие-то уникальные свойства. К достоинствам чугунных батарей относят:

Низкую химическую активность, которая обеспечивает длительный срок эксплуатации в наших сетях. Официально гарантийный срок от 10 до 30 лет, а срок эксплуатации — 50 лет и больше.
Малое гидравлическое сопротивление. Только радиаторы этого типа могут стоять в системах с естественной циркуляцией (в некоторых еще ставят алюминиевые и стальные трубчатые).
Высокая температура рабочей среды. Ни один другой радиатор не сможет выдержать температуры выше +130 o C. У большинства из них высший предел — +110 o C.
Невысокая цена.
Высокая теплоотдача. У всех остальных радиаторов из чугуна эта характеристика находится в разделе «недостатки». Только у МС-140 и МС-90 тепловая мощность одной секции сравнима с алюминиевыми и биметаллическими. Для МС-140 теплоотдача — 160-185 Вт (зависит от производителя), для МС 90 — 130 Вт.
Не подвергаются коррозии при слитом теплоносителе.

МС-140 и МС-90 — разница в глубине секции

Некоторые свойства при одних обстоятельствах — это плюс, при других — минус:

Большая тепловая инерция. Пока прогреется секция МС-140, пройти может час и больше. И все это время комната не греется. Но с другой стороны, это хорошо, если отопление отключают, или в системе использован обычный твердотопливный котел: накопленное стенками и водой тепло долго поддерживает температуру в помещении.
Большое сечение каналов и коллекторов. С одной стороны даже плохой и грязный теплоноситель не сможет их забить и за несколько лет. Потому чистка и промывка может проводиться периодически. Но из-за большого сечения в одной секции «помещается» больше литра теплоносителя. И его нужно «гонять» по системе и нагревать, а это — лишние затраты на оборудование (более мощный насос и котел) и топливо.

«Чистые» недостатки тоже присутствуют:

Большой вес. Масса одной секции с межосевым расстоянием 500 мм от 6 кг до 7,12 кг. А так как нужны обычно от 6 до 14 штук на комнату, можно посчитать какова будет масса. И это придется носить, а еще навешивать на стену. Это еще одни недостаток: сложный монтаж. А все из-за того же веса.
Хрупкость и невысокое рабочее давление. Не самые приятные характеристики

При всей массивности с изделиями из чугуна нужно обращаться осторожно: при ударе они могут лопнуть. Та же хрупкость приводит к не самому высокому рабочему давлению: 9 атм. Опрессовочное — 15-16 атм.
Необходимость регулярного окрашивания

Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Опрессовочное — 15-16 атм.
Необходимость регулярного окрашивания. Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Тепловая инерция — это не всегда плохо…

Область применения

Как видите, есть более чем серьезные достоинства, но и недостатки имеются. Если все суммировать, можно определить область их использования:

Сети с очень низким качеством теплоносителя (Ph выше 9) и большим количеством абразивных частиц (без грязевиков и фильтров).
В индивидуальном отоплении при использовании твердотопливных котлов без автоматики.
В сетях с естественной циркуляцией.

Теплоотдача и её использование

В биметаллических радиаторах теплоотдача 1 секции равняется 200 Вт или 850 калорий в пересчете на энергию При изучении характеристик радиатора важно обращать внимание на теплоотдачу. Это понятие включает в себя количество тепла, которое выделяется радиатором за определенный период времени. Тепловой поток или мощность устройства измеряется в Ваттах

Для биметаллических радиаторов этот показатель равняется 200 Вт

Тепловой поток или мощность устройства измеряется в Ваттах. Для биметаллических радиаторов этот показатель равняется 200 Вт.

В технической документации часто теплоотдача обозначается в калориях за один час, которые с помощью формулы можно перевести в Ватты. 1 Ватт равняется 859,8 калорий в час.

В результате работы батареи происходят три процесса. Благодаря этому выделяется тепло. Обогрев помещения происходит благодаря:

теплообмену;
конвекции;
излучению.

Для работы любой модели отопительных приборов характерно использование всех процессов. Отличие заключается только в пропорциях.

Как устроены биметаллические радиаторы

Как уже упоминалось, в основу батарей из биметалла легли два материала: сталь и алюминий. Внутренняя часть конструкции (трубы), по которой осуществляется процесс движения теплоносителя, обычно сделана из нержавеющей стали (иногда из меди). Этот металл очень прочный и не поддается негативному влиянию агрессивной среды нагретого теплоносителя.

Внешняя сторона производится из алюминия и представляет собой кожух с оребрениями. Алюминий отличается высокой теплопроводностью, прогревается в максимально короткие сроки и воздух в помещении начинает моментально прогреваться.

Устройство биметаллических радиаторов

Внутренняя и внешняя часть каждой секции стыкуются между собой литьем. Этот процесс производится под давлением или точечной сваркой. Посредством стальных ниппелей и термостойких прокладок, которые способны переносить максимальную температуру не более 200°С, осуществляется сборка секций в батарею.

Тот факт, что в конструкции биметаллического радиатора присутствуют детали, сделанные из стали, обусловлено рядом положительных характеристик, которыми обладает этот металл:

сталь способна выдерживать перепады давления;
сталь отличается высокой устойчивостью к электрохимическим воздействиям, в то время как внутренние поверхности из алюминия быстро ржавеют, в связи с этим срок службы их недолгий.

Однако, в свою очередь, алюминий характеризуется высокой тепловой инертностью. С одной стороны — это достоинство, но с другой — своего рода недостаток. Алюминиевые поверхности очень быстро дают реакцию даже на минимальные изменения температурного режима. Благодаря этому свойству можно очень быстро корректировать температурные параметры отапливаемого помещения.

За счет высокой теплоотдачи алюминия расходуется меньше теплоносителя, в то время как количество отдаваемого тепла идентично тому, что исходит от чугунных радиаторов. Именно поэтому размеры биметаллических радиаторов отопления более компактные, а формы внешне очень привлекательны.

Мощность радиаторов отопления биметаллических и алюминиевых

Тепловая мощность (или теплоотдача) измеряется в ваттах. От нее зависит то, насколько хорошо оборудование будет греть при идентичных условиях. Также ее учитывают при расчете количества секций.

Мощность 1 секции зависит от материала изготовления, высоты прибора и емкости теплоносителя. Все эти характеристики обязательно указываются в техническом паспорте оборудования, который прилагается к товару.

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм – 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии. Специалисты, занимающиеся монтажом отопительных систем в свою очередь, рекомендуют брать за основу нижний критерий или даже еще ниже, так как известны случаи завышения характеристик выпускаемого оборудования производителями. Чтобы избежать ошибок в расчетах и достичь нужной мощности рекомендуется учитывать этот факт.

Также в расчет необходимо брать место монтажа. Если радиатор монтируется под окном или рядом с ним, то необходимо увеличить количество секции, так как вместо 120-150 Вт тепловой энергии от прибора высотой 350 мм в реалии получим всего 100-120 Вт.

Мощность 1 секции в алюминиевом радиаторе Profi 500 по данным производителя находится в пределах 180-230 Вт. Для оборудования высотой в 350 мм этот показатель варьируется от 120 до 160 Вт. У моделей разных производителей мощность разная, стандартов здесь нет.

Стальные радиаторы отопления разновидности, характеристики и преимущества батарей
