Подключение двух котлов: детальная схема
И, как всегда, привожу детальную схему такого подключения:
Напоминалка. Говорил об этом несколько раз, но повторюсь: циркуляционные насосы и обратные клапаны, которые для каждого контура потребителей, можно монтировать не только, как на схеме, после подающего коллектора. Но и перед обратным коллектором — все три, либо часть так, часть так, главное — соблюдать направление потока.
На схеме выше насосный коллектор собирается из отдельно купленных деталей. И гидрострелка, соответственно, тоже отдельно. Но можно упростить и ускорить сборку системы отопления, применив агрегат, совмещающий в себе коллектор с гидрострелкой:
Такие устройства выпускаются с разным числом выходов, покупаем по числу планируемых контуров потребителей. Кстати, лишние выходы можно заглушить, а в дальнейшем, при необходимости, “посадить” на них ещё контур.
Обвязка каждого котла:
Я не стал загромождать схему рисованием контуров с потребителями, у каждого они могут быть свои… Обо всём этом подробно написано в других статьях. Так, про подключение бойлера вы найдёте в предыдущей. Про подключение тёплых полов и/или радиаторов лучше поискать в этом разделе. Также .
Температура в помещении регулируется автоматически, если циркуляционный насос соответствующего контура подключить через комнатный термостат. То же у бойлера косвенного нагрева.
Надеюсь, про подключение двух котлов я рассказал достаточно?
подключение двух котлов
Вопрос-ответ
Чем отличается 2-х-трубная система от 1-трубной?
1-трубная система работает с использованием полного кольца трубопроводов с потоком и возвратом из котла. Недостатки этой системы, как правило, перевешивают преимущества, поэтому они используются все реже.
2-хтрубная система стала популярной с 1970-х годов, и до сих пор является наиболее распространенным методом питания контуров радиатора. Вода здесь циркулирует, как по контуру, так и по радиаторам, что, в свою очередь, повышает скорость нагрева радиаторов.
Какие преимущества имеет такая система?
Она более практичная и доступная для автономного отопления жилья.
На что нужно обращать внимание при выборе системы отопления?
В повседневной жизни можно встретить различные обогревательные схемы, однако отметим, что на выбор влияет несколько факторов. Предпочтение отдается той или иной схеме, основанной на наличии средств у собственников жилья, ожидаемом эффекте и конструктивных особенностях жилого дома. 2-х-трубный вариант чаще используется на практике благодаря своей высокой эффективности, надежности и простоте настройки.
Какой принцип работы 2-х-трубного обогрева?
Принцип работы достаточно прост: теплоноситель циркулирует от котла к радиаторам по двум контурам. Первая труба непосредственно подает тепло от котла к радиаторам, в то время как вторая предназначена для транспортировки охлажденного теплоносителя обратно.
Конечно, такой вариант имеет некоторые технические трудности, связанные с монтажом, но надежность, эргономичность и эффективность делают 2-х-трубный принцип обогрева наиболее востребованным на протяжении десятилетий
Но все же, выбирая систему, уделите внимание особенностям жилого помещения, его метражу, а также собственным критериям выбора и финансовым возможностям
Вопросы и ответы
У меня стоит котел на 7,5 кВт, но в систему отопления я добавил еще 4 батареи. Расход газа увеличился, можно ли увеличить обороты насоса, чтобы сэкономить?
Это не поможет, поскольку теплоноситель не успеет нагреть ваши батареи, быстро остынет и вернется в теплонагреватель. Соответственно, котел будет работать практически без остановок. Попробуйте добавить больше газа, если не поможет, то нужно увеличить мощность самого котла, произведя замену.
Хотел почистить теплонагреватель, но средство разъело стенки и в итоге образовались дырки. Есть ли смысл латать или лучше купить новый?
Лучше купить новый, а дальнейшую обработку от накипи следует производить только специальными средствами и по правилам. Вызовите специальные службы, которые помогут в решении проблемы.
У меня котел одноконтурный, работал нормально, но недавно буквально перестал выключаться. Расход газа баснословный, а батареи холодные, в чем причина?
Проверьте, не забит ли фильтр на обратке. Для этого открутите резьбу на патрубке. Возможно, из-за некачественной воды там скопился мусор, который мешает полноценному прохождению воды в теплонагреватель. Также нужно исключить накипь на теплонагревателе и при необходимости провести его очистку.
Котел почистили от накипи, но газа он стал потреблять еще больше. Температура батарей при этом не увеличилась. Может ли быть проблема в самом газе, а точнее в его составе?
Да, качество газа играет важную роль в процессе нагрева. Если меняются пропорции основных единиц, есть риск, что платить придется больше, а холодно будет по- прежнему.
Особенности работы котла на твердом топливе
Эта отопительная система вырабатывает тепло за счет сжигания топлива твердого (древесина, уголь, торф, пеллеты). Отличается своими особенностями, которые непосредственно влияют на ее эффективность и безопасность:
- Инерционность. Котел твердотопливный невозможно остановить сразу. После прекращения подачи кислорода система продолжает работу, пока не закончится кислород внутри топки, либо пока топливо не прогорит. Это может привести к перегреву теплоносителя, образованию большого количества пара. Как следствие – разрушение корпуса котла или частей системы отопления.
- Конденсат. Появляется, когда котел подключен напрямую, через котловой бак проходит теплоноситель невысокой температуры. Приводит к коррозии стальных стенок топлевника. При этом, смешиваясь с пеплом, он превращается в липкую массу, которую отчистить сложно.
Когда целесообразно монтировать в доме два котла?
О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.
- Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
- Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».
Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.
Что такое подключение твердотопливного и газового котла в одну систему
Подключение твердотопливного и газового котла в одну систему решает для владельца вопрос с топливом. Котел на одном топливе неудобен тем, что если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы дороги, а если такой агрегат сломается всерьез, станут неосуществимы все предусмотренные в нем варианты отопления.
Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или имеющемуся котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.
Особенности подключения двух котлов
Подключение двух котлов в одну систему отопления создает трудность при их совмещении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные – в открытой. Открытая обвязка ТД котла позволяет нагреть воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка котла твердотопливного).
Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются, спуская из этого бака часть горячего теплоносителя в канализацию. При использовании открытого бачка неизбежно завоздушивание системы, свободный кислород в теплоносителе приводит к коррозии металлических частей.
Два котла в одной системе – как их правильно подключить?
Есть два варианта:
- последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (ТД котел) и закрытого (газовый) сектора системы с использованием теплоаккумулятора;
- установка твердотопливного котла параллельно с газовым, с приборами безопасности.
Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждый агрегат отвечает за свою половину дома.
В этом случае необходим контроллер и возможность каскадного управления. При последовательной схеме подключения газового и твердотопливного котлов в одну систему получается как бы два независимых контура, соединенных теплоаккумулятором (что такое теплоаккумулятор для котлов отопления).
Двухкотловая схема очень широко применяется в последнее время, и интерес вызывает достаточно большой. Когда появляются два тепловых агрегата в одной котельной, сразу возникает вопрос, как согласовать их работу между собой. Попробуем ответить на вопрос подключения двух котлов в одну систему отопления.
Эта информация будет интересна тем, кто собирается построить свою котельную сам, кто хочет избежать ошибок и для тех, кто своими руками строить не собирается, но хочет донести свои потребности до тех людей, которые будут котельную собирать. Не секрет, что у каждого монтажника есть свои представления о том, как должна выглядеть котельная и часто они не совпадают с потребностями заказчика, а приоритетнее в данной ситуации желание заказчика.
Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы между собой согласовываются без участия потребителя), а в другом требуется, чтоб ее включили.

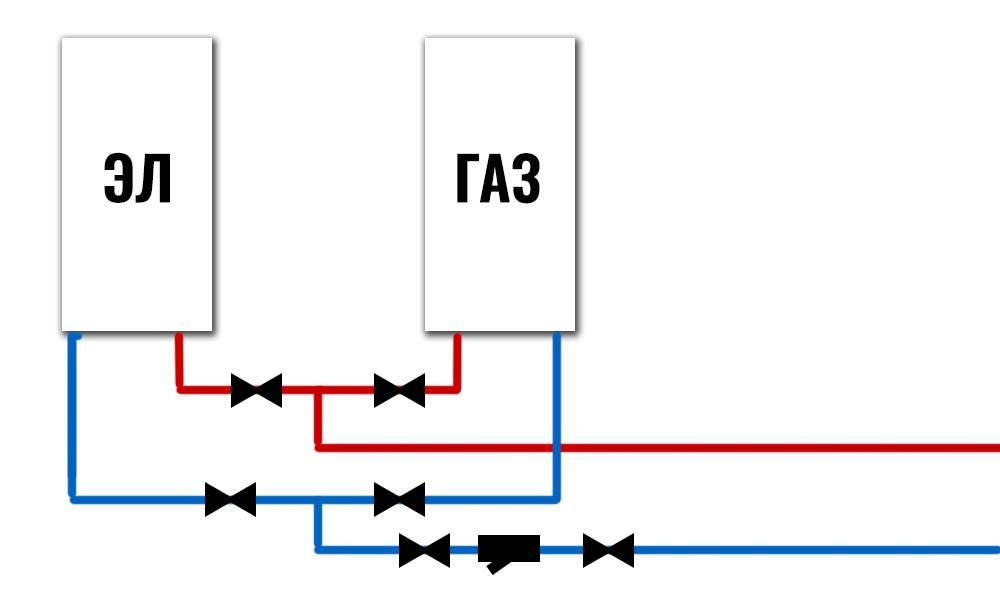

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четырех, чтоб полностью отсечь неработающий котел от системы. В обоих котлах чаще всего есть встроенные и выгоднее использовать их оба одновременно, потому что объем системы отопления очень часто превышает возможности одного расширительно бака, взятого в отдельности. Во избежание бесполезного монтажа дополнительного (внешнего) расширительного бака, не нужно отсекать котлы от системы полностью. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.
3 Технические характеристики
Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м3 напора.
Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м3. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.
Преимущества системы с двумя котлами
Основным положительным моментом установки двух котлов в одной системе отопления является беспрерывная поддержка тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай его аварийного отключения или в целях экономии дровяной котел станет незаменимым отопительным дополнением.
Система отопления из двух котлов позволяет значительно повысить уровень комфорта. К достоинствам двойного теплового устройства принадлежат:
- выбор основного типа топлива;
- возможность контроля над всей системой отопления;
- повышение эксплуатационного времени оборудования.
Подключение в одну отопительную систему двух котлов – это наилучшее решение для обогрева зданий любого размера. Такое решение позволит беспрерывно сохранять тепло в доме на долгие годы.
Этапы, предшествующие установке котла
В соответствии с жилищным кодексом РФ, любое изменение в системе отопления относится к перепланировке помещения, которое необходимо согласовывать с представителями местной власти.
- Установку газового котла необходимо начинать с получения ТУ на подключение к магистрали местного газоснабжения. Для этого необходимо обратиться в горгаз (облгаз) с заявлением, в котором указать причину изменений и предполагаемый объем потребления топлива. Этот этап длится несколько недель.
- При наличии возможности подключения вам будет выданы технические условия. Этот момент можно считать началом и одновременно разрешением на разработку проекта.
- Проект газификации вашего помещения – также неотъемлемая часть процесса установки. Он выполняется специализированными организациями, имеющими лицензии на проектирование, и выполняется в строгом соответствии с ТУ на подключение газового оборудования.
- Готовый проект вместе с документами на выбранный газовый котел отправляются в горгаз на согласование. Процесс согласования может длиться до 3 месяцев. Если у газовых служб появятся замечания, они должны быть изложены в официальном ответе. Устранив их, вы снова можете подавать проект на согласование.
- После окончания согласования можно приступать к установке системы отопления.
В проекте обязательно будут отражены все требования к установке котлов, которые мы привели в этой статье. Поэтому если ваша система будет смонтирована в полном соответствии с проектом, сдать ее газовщикам не составит большого труда. Напомним еще раз, что установка газового оборудования должна выполняться только авторизованными специалистами.
Установка с электрическим или газовым агрегатом
В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.
Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.
Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.
Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).
Схема подключения твердотопливного котла и электрокотла
Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.
- термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
- комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.
Метод первичных и вторичных колец
Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.
Вариант подлючения двух видов котлов к одной системе отопления
Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).
Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров
Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре
Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.
Схема обвязки настенного двухконтурного газового котла
- Обвязка газового котла в системе отопления
- Подключение настенного котла к электросети
- Выбор дымохода для газового котла
- Подключение к газовой магистрали
Введение
Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.
Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.
После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.
Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).
Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.
В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.
Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.
Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.
Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки».
На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.
Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.
Базовая схема обвязки твердотопливного котла
На заметку: для традиционных котлов количество загрузок может доходить до раз за сутки.
Вентиляция помещения котельной Для нормальной работы котла помещение котельной должно иметь систему вентиляции, не только вытяжной, но и приточной. И еще один нюанс, касающейся медных труб.
Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.
Применение первично-вторичной системы позволит: создать необходимый микроклимат в доме при минимальных затратах и максимальном использовании оборудования; наиболее эффективно использовать нагревательную систему; избежать прохождения воды через неработающие агрегаты то есть повысить экономичность работы системы в целом ; быстро и просто выполнять работы по ремонту элементов системы. Видео: Подключение твердотопливного котла своими руками Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Режимы работы аппарата задаются в программным способом и могут быть выбраны самостоятельно.
См. также: Наружный силовой кабель
Это важный момент. Оттуда при помощи насоса она через датчик, термостат и обратный клапан возвращается назад для повторного нагрева. Для управления каскадом котлов и достижения экономичного расхода топлива необходимо использовать специальную автоматику.
На втором: три спальни. Чтобы аппараты не мешали работе друг друга, на выходах подачи монтируют обратные клапаны.
Схемы обвязки
Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан. Речь идет о группе безопасности и смесительном узле. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата. Электрокотел с твердотопливным котлом: упрощённая схема Как обычно, начнём с общей схемы, чтобы дать общее же представление: В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.
Все правильно, но не все так просто, как может показаться на первый взгляд. При использовании более мощных котлов от 30 кВт и выше вентиляционные отверстия должны иметь сечение не меньше 20х20 см и не меньше половины сечения дымохода. Это первое. Подключение котла к отопительной системе с буферной ёмкостью двойного назначения Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.
Схемы котельных с теплоаккумулятором
Обвязка двухконтурного котла отопления
Естественная циркуляция прекращается, как только агрегат теплоноситель выходит из строя. Соответственно, каждый раз, при отключении котла, требуется какое-то время, чтобы возобновить теплопередачу. С другой стороны, в таком случае вы не зависите от электричества, перебои которого в нашей стране, особенно на праздники, встречаются достаточно часто.
Для одноэтажных зданий используют однотрубную схему, именуемую в народе «Ленинградка». Радиаторы монтируются параллельно, дабы не рассекать трубы подачи теплоносителей. Каждый из приборов оснащается кранами Маевского, позволяющими стравливать воздух и исключающими избыточное давление. Также необходимо устанавливать балансировочные дросселя.
Подключение происходит диагональным или ближним методом. Двухконтурные котлы в зданиях с более чем 2-мя этажами следует монтировать с использованием двухтрубной схемы. Подающую трубу ставят под чердак или потолок на последнем этаже, а затем вертикально спускают к первому. К ней уже подключают радиаторы, и по такой магистрали уже охлаждённая вода будет возвращаться к котлу.
