Насос для повышения давления воды: решение проблемы слабого напора

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали

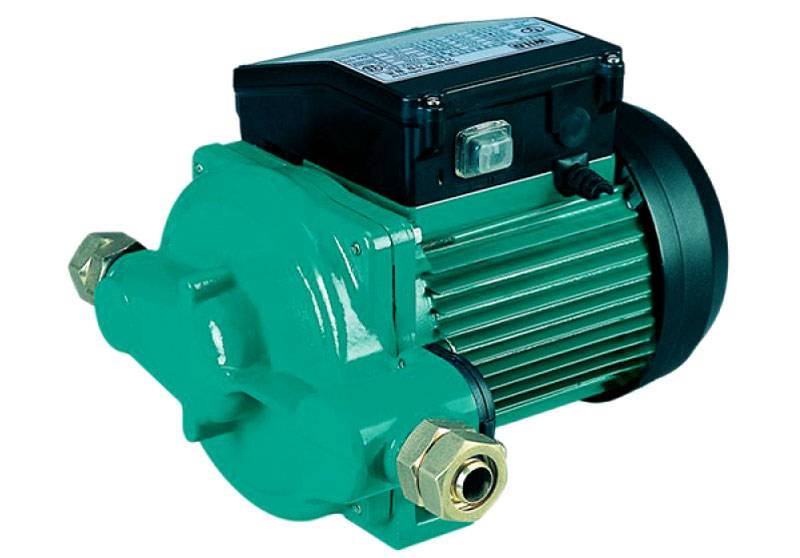

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

• гидроаккумулятор;
• электродвигатель;
• реле давления;
• блок автоматической защиты;
• насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач

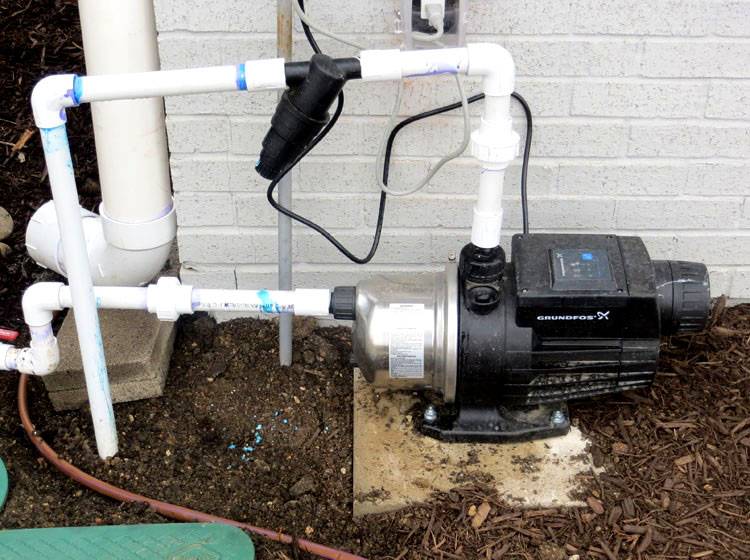

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Установка насоса

Место монтажа повысительных насосов очень важно и определяет эффективность их работы. Потоковый датчик может сработать на включение только если через насос идет вода, поэтому для подачи воды на первый или второй этаж аппарат следует установить в подвале

При этом полноценная работа возможно только в комплексной установке с еще одним насосом, который будет обеспечивать подъем жидкости по трубам.

Рабочая схема повысительного насоса проста для понимания и поможет правильно установить агрегат. Нагнетательное устройство необходимо монтировать на трубе перед водозаборными точками, чтобы при слабом напоре он мог включиться и снабдить водой всех потребителей. Когда вы запускаете один из них (включаете стиральную машинку или открываете кран), вода движется, и потоковый датчик моментально реагирует на это движение, включая насос (обычно на это уходит не больше секунды). Если же вы живете на 4-5 этаже и установите насос в подвале, то его мощности будет недостаточно, чтобы поднять воду на нужную высоту.

Схема подключения повысительного насоса:

На трубе, к которой будет подключен насос, сделайте разметку в соответствии с длиной насоса и переходников.
Перекройте воду в квартире.
Обрежьте трубу по разметке.
На обоих концах трубы сделайте внешнюю резьбу.
Накрутите на трубы переходники с внутренней резьбой.
Вкрутите в переходники фитинги, которые должны идти в комплекте с насосом. В процессе установки сверяйтесь с инструкцией к устройству и смотрите на стрелки, нарисованные на корпусе (они указывают направление потоков).

Проведите трехжильный кабель к насосу от электрического щитка

Рекомендуется организовать дополнительную розетку недалеко от места установки, а сам насос подключить через отдельный УЗО.
Проведите тестовое испытание насоса, уделяя особое внимание всем местам стыков – не должно быть ни намека на протекание. Для качественной герметизации намотайте на резьбу ФУМ-ленту или паклю.

Полезные советы

Как видите, схема установки повысительного насоса не так уж сложна, но чтобы сделать все правильно, нужно обладать минимальными слесарными навыками – уметь резать трубы и делать резьбу.

Чтобы насос прослужил вам долгие годы, при монтаже руководствуйтесь следующими правилами:

1. Чтобы насос проработал подольше, желательно установить на входе механический фильтр. В городе вода довольно грязная, да и трубы преимущественно старые с многолетними отложениями на внутренних стенках, поэтому будет обидно, если случайно оторвавшийся с трубы кусочек твердого налета попадет в новый насос и испортит его.
2. Устанавливайте насос в сухом отапливаемом помещении. Если температура опустится ниже нуля, вода внутри замерзнет, и аппарат выйдет из строя.
3. Монтаж запорного крана должен происходить до точки установки насоса, чтобы при необходимости провести профилактические работы, перекрыв доступ воды.
4. Любой, даже самый бесшумный насос, в процессе работы вибрирует, и эта вибрация со временем может нарушить устойчивость прибора – расшатать его. Так что привыкайте время от времени проверять прочность креплений и подтягивать их при необходимости.

Нагнетающий давление воды насос способен в разы повысить качество жизни в городской квартире или частном доме. Пусть для этого придется вложить немного средств и потратить немного времени, зато в первую же зиму вы ощутите разительные перемены – в комнатах станет теплее, а горячая вода будет течь из крана сразу же, а не после 5 минут ожидания.

Производители насосных станций

Среди большого выбора насосного оборудования российские потребители в большей степени доверяют:

итальянским установкам Marina, Pedrollo;

немецким маркам Karcher, Wilo;

российским агрегатам Джилекс.

Мощные итальянские насосные станции Marina рассчитаны на подъем воды с глубины до 25 м. Чугунный корпус позволяет эксплуатировать оборудование в любых условиях. Автоматический режим работы станции обеспечивает постоянный уровень давления в системе водоснабжения.

Производительность установки 2400 л/ч при мощности 1,1 кВт подойдет для снабжения питьевой водой и полива участка.

Бытовая станция Pedrollo надежная и производительная техника. Установка качает воду с глубины 9 — 30 м. Относительно небольшое потребление электроэнергии и производительность от 2400 до 9600 л/ч, создают условия для обеспечения системы водоснабжения частного дома, коттеджа, дачи.

Варианты емкостей от 24 до 60 л рассчитаны на различное количество расхода воды. Мощность агрегата 0.85 – 1,3 кВт

Немецкие насосные станции от Karcher, это качественное оборудование для организации водоснабжения загородного дома, коттеджа или дачи. Работа установки в автоматическом режиме не требует дополнительного обслуживания. Комплектация предусматривает электрооборудование с пониженным энергопотреблением.

Накопительные бачки емкостью 18 – 40 л выполняются из стали. Установка мощностью 0,95 кВт рассчитана на производительность 3800 л/ч.

Компания Wilo более века производит насосное оборудование. Высокое качество изделий достигается применением передовых технологий. Бытовые насосные станции этой марки относятся к самым востребованным среди потребителей.

Отмечается:

• бесперебойная работа;
• надежность;
• простота использования.

Установка имеет защиту от сухого хода, перегрева, образования конденсата. Станции выпускаются мощностью от 0,55 кВт до 1,6 кВт. Можно подобрать агрегаты с объемом накопительного бачка от 8 л до 60 л. Продукция полностью укомплектована и готова к применению.

Насосные станции Джилекс (Россия) наиболее приближены к условиям применения для российского потребителя. Устройство имеет автоматическое управление, поддерживающее в системе необходимое давление.

Различные агрегаты производительностью от 2700 л/ч до 4200 л/ч и мощностью 0,50 – 1,1 кВт выпускаются для российского рынка. Объем накопительного бачка может быть от 24 л до 50 л.

Корпус выполняется из пластика или углеродистой стали, в зависимости от модели. Давление в системе проверяется по предусмотренному для этого манометру. Продукция Джилекс надежна и проста в применении.

Принципы выбора повышающих насосов

Оценивая водяные насосы высокого давления, обычно учитывают конструктивные особенности:

• Агрегаты, имеющие мокрый ротор — ин-лайн (их врезают в сегмент водопровода перед водоразборной точкой или устройством, которому нужен напор определенной силы). Им не требуется профилактика — они «самосмазываются» тем, что качают. Они компактные и малошумные. Но производительность их относительно невелика, и нужно учитывать один нюанс при установке: ось ротора электрического привода такого насоса должна располагаться строго горизонтально;
• Сухороторные агрегаты отличаются выведенным силовым блоком со своим охладительным устройством — вентилятором, поэтому их требуется дополнительно закреплять на стенах. Такой агрегат более производителен, чем мокророторный, и имеет возможность обслуживать не единственную водоразборную точку. Но ему требуется профилактика — узлы трения нуждаются в смазывании. Работая, немного шумит.

Выбирая насос, оцените с точки зрения производительности, иных характеристик и стоимости агрегаты от заметных и давно существующих на рынке брендов, имеющих популярность из-за своей хорошей репутации.

Порядок установки водонапорной системы

Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключить скважинный насос к электричеству через УЗО, необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

• сам водоподъемный агрегат;
• специальный бак — гидроаккумулятор;
• реле давления, выбирают под емкость бака гидроаккумулятора;
• муфта «американка» для подключения реле давления к гидроаккумулятору;
• цанговая муфта, для перехода с размера на размер;
• латунные переходники;
• фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Что это такое?

Основными потребителями техники подобного рода являются владельцы частных домов, не подключенных к общественным сетям. Однако, и в многоквартирных домах показатели напора часто существенно ниже нормативных.

В любом случае решением вопроса становятся специальные насосы, способные обеспечить требуемый напор на изливе сантехнических приборов и устройств. Наиболее проблемными участками являются верхние этажи, где давление иногда не доходит даже до 1 атм.

При этом, многие сантехнические приборы нуждаются в определенных показателях:

• Стиральная машина-автомат нуждается в 2 Атм.
• Джакузи работает при значениях 3-4 Атм.

• Душевая кабина — 3 Атм.
• Бойлер — 2-2,5 Атм и т.д.

Мнение эксперта
Кузнецов Василий Степанович

Если напор сети не достигает минимального значения, запуск этих приборов становится невозможным. Решением вопроса является установка повысительного насоса. Это устройство, производящее принудительную перекачку воды с заданными параметрами потока на выходе. Как правило, эти насосы подключаются в разрыв трубопровода и выполняют свои задачи в автоматическом режиме, хотя есть и другие варианты запуска.

Классификация насосов

Насосы повышающие давление воды в водопроводе, предназначенные для использования в квартире, представляет собой небольшой аппарат, устанавливаемый на входе трубопровода в квартиру. Практически все насосы могут действовать в двух режимах:

• ручном;
• автоматическом.

Автоматизированные насосы для увеличения давления включаются самостоятельно при открывании любого из существующих кранов в квартире. Обеспечивает эту функцию датчик протока. Он срабатывает при движении воды в водопроводе. Насосы, оборудованные подобными датчиками, защищены от перегорания при сухой работе.

Автоматизированный повысительный насос

Повысительные насосы по принципу работы охлаждающей системы классифицируются следующим образом:

• С сухим ротором: на роторе смонтирована крыльчатка, которая нагнетает воздух на корпус двигателя. КПД у таких моделей высокий, однако работа их сопровождается шумом.
• С мокрым ротором: вода проходит сквозь насос, охлаждая при этом мотор. Главным плюсом таких насосов является их бесшумная работа.

Некоторые модели повысительных центробежных насосов рассчитаны только на горячую либо холодную воду.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали. Насос Wilo PB201EA c «мокрым» ротором

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

• гидроаккумулятор;
• электродвигатель;
• реле давления;
• блок автоматической защиты;
• насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач. Действующая насосная станция Grundfos в системе водоснабжения

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях. Насос Comfort X15GR-15 с воздушным типом охлаждения

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Как увеличить давление воды в частном доме из водопровода

При использовании автоматики в линии водоподачи задача упрощается — напор можно поднять подстройкой верхнего порога срабатывания реле давления, при котором оно отключает электронасос.

Помимо элементарной подстройки реле, можно добиться повышения напора более трудоемкими способами, если наполнение системы происходит слишком долго.

Рис. 7 Повысительные циркуляционны электронасосы для усиления слабого напора воды

Дополнительный центробежный насос

Задачу создания высокого напора можно разделить между насосами, для этого промышленностью выпускается широкий ряд бытовых повысительных насосов центробежного принципа действия, подключением которых в магистраль можно добиться увеличения скорости потока и соответственно повышения давления. Такие модели устанавливают в разрыв трубопровода с помощью распространенных резьбовых фитингов-американок.

Нужно следить, чтобы корпус был установлен с соблюдением указанного в инструкции положения (нарушение данного требования может стать причиной автоматического прекращения гарантийных обязательств), при котором направление подачи жидкости совпадает с размещенной на корпусе стрелкой. Устройство может работать в ручном или автоматическом режиме, последний вариант предпочтительнее, он включает в себя датчик протока, врезаемый в трубопровод вместе с электронасосом подкачки.

При включении кранов датчик протока реагирует на движение воды и замыкает цепь питания электронасоса, который включается и вращением своего рабочего колеса увеличивает скорость движения жидкости по трубам, повышая давление. Выбор модели осуществляют с учетом ее напорных характеристик, мощности в ваттах (Вт.), цены, считается, что наиболее высокую стоимость имеет насос для повышения давления от Grundfos.

Рис. 8 Насос для повышения давления — пример монтажа

Частичная переделка системы водоснабжения

Если при монтаже системы водоснабжения использовался недостаточно мощный погружной насос, добиться увеличения давления можно сменой на более сильную погружную помпу. После установки такого агрегата понадобится замена предыдущих реле давления и сухого хода на модификации с более высокими пределами срабатывания.

Еще одним кардинальным способом решения проблем слабого напора является снижение гидравлического сопротивления линии, для этого монтируют напорный трубопровод большего диаметра от источника до дома. Переделка позволяет индивидуально поднять водопроводом воду на большую высоту.

Рис. 9 Погружные электронасосы для водозабора из колодца

Установка гидроаккумулятора

Гидроаккумулятором называют устройство, которое накапливает воду в резиновой мембране, расположенной в прочном металлическом корпусе, гидробак является обязательным элементом любой автоматической системы водоснабжения. Установка гидроаккумулятора в случае, когда в самостоятельно собранной магистрали давление слишком мало, помогает частично решить проблемы слабого напора. Ведь принимая воду в бак большой емкости, ее масса давит на трубопровод с большей силой.

После включения насос заполняет бак более длительный период, а при открывании кранов высокий напор сохраняется долгое время, пока вода не стечет до нижнего порога срабатывания реле, которое включит электронасос.

Еще несколько советов, как увеличить давление воды в водопроводе

Любые расчеты при монтаже системы водоподачи определяют ее гидравлическое сопротивление, а давление в системе рассчитано только на его преодоление. Поэтому логично предположить, что увеличенный напор можно получить за счет уменьшения сопротивления линии, для этого необходимо соблюдать следующие рекомендации:

1. Систему стараются монтировать с минимальным количеством изгибов (отводов), запорной и регулирующей арматуры, увеличивающей сопротивление.
2. Для трубопровода лучше использовать гидравлически гладкие трубы из полимерных материалов (ПНД трубу).
3. Диаметр труб выбирают не менее 1 дюйма для улучшения гидравлических показателей.

Рис. 10 Устройство гидроаккумулятора

Распространенная бытовая проблема в индивидуальном водоснабжении, когда напор слишком мал, легко может быть решена своими руками одним из многочисленных способов. Способы решения включают в себя перенастройку автоматики, установку объемного гидроаккумулятора, замену насосного оборудования или подключение насоса подкачки, изменение конфигурации трубопровода.

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Классификация станций

Насосные установки классифицируют по целому спектру признаков, но наиболее принципиальными среди них являются следующие три.

По способу управления:

1. Ручные – закачка вода и последующий контроль ее уровня в емкости осуществляются вручную.
2. Полуавтоматические – снабжены механическим поплавком, который регулирует закачку воды и изменение ее объема в накопительном резервуаре.
3. Автоматические – имеют специальный датчик, который реагирует на изменение давления и сам включает или выключает насос.

По типу насоса:

1. С центробежным насосом – создают давление с помощью центробежного колеса. Плюсы: устойчивы к абразивным частицам в воде и продолжают работать даже после «проглатывания» небольшого объема воздуха. Минус – характеризуются высоким потреблением электрической энергии.
2. С вихревым – создают давление посредством вихрей. Плюсы: устойчивы к температурным перепадам и потребляют сравнительно немного электроэнергии. Минус – чувствительны даже к минимальному завоздушиванию.

Устройство электрического насоса повышения давления

По виду накопительной емкости:

1. С баком – работают на механических поплавковых предохранителях. Отличаются низкой стоимостью, но имеют высокий риск затопления и не всегда обеспечивают максимальный напор воды.
2. С гидроаккумулятором – функционируют под управлением датчика давления. Имеют относительно высокую стоимость, но отличаются малыми габаритами и гарантируют максимальное давление воды при любых условиях.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

1. Производительности.
2. Шумоизоляции.
3. Надежности.
4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

• По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
• По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.
