Схема насосной станции без гидроаккумулятора
В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.
Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении
Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать.
Схема с дополнительным насосом
Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.
Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.
Схема с баком на чердаке
Накопительный бак
Что собой представляет накопительный бак? Это простая емкость, может быть разной формы и размеров. В ней три патрубка. Верхний является подающим, через него вода попадает внутрь резервуара. Второй нижний – отводящий, через него вода отводится на потребители. Третий, он тоже нижний, и располагается ниже второго, это сливной патрубок для грязной воды и осадков, который используется в проведении профилактических работ.
Накопительный бак также снабжен крышкой, которая герметично прикручивается к корпусу емкости. Она располагается сверху. Через крышку производят осмотр бака, а также производят профилактические мероприятия.
В настоящее время многие потребители свое предпочтение отдают пластиковым бакам, чем металлическим. Они дешевле, но по техническим характеристикам не уступят вторым. При этом их вес в разы меньше, что упрощает его установку и монтаж. Тем более, если разговор идет о монтаже в чердачном помещении. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное – чтобы в процессе эксплуатации вода в баке не замерзла.
Накопительный бак в разрезе
Конечно, у этой схемы есть и свои недостатки.
- Пассивная подача воды, отсюда и небольшой напор в водопроводной системе. Хотя на первом этаже его будет больше, чем на втором. Ведь чем выше расположен бак, тем больше давления он создает в водопроводе.
- Большой размер самой накопительной емкости. Отсюда иногда возникают сложности с подбором места ее установки.
- К сожалению, поплавковый датчик – не лучшее устройство контроля над работой насосной установки. Он может в один миг просто отказать, насос будет качать воду до тех пор, пока из герметичных щелей бака не потечет вода. Неминуемо затопление чердака и нижних помещений.
- Не очень просто проводить чистку большого резервуара. Придется залезать внутрь емкости, где руками надо будет выгребать осадок. Правда, периодичность проведения очистки достаточно большая, потому что в системе будет установлена водоочистка.
Популярные модели различных производителей
Недорогие бюджетные станции:
| Наименование модели | Производительность, м3/ч | Глубина погружения, м | Ёмкость бака, л | Цена, руб. |
| Акваробот М24-10 | 1,2 | 3 | 24 | 4 400 |
| Aquarrio AUTO AJC-60C | 2,4 | 5 | 18 | 6 900 |
| Вихрь АСВ 800/19 | 3,6 | 9 | 19 | 6 300 |
Акваробот М24-10
Малогабаритная экономичная насосная станция для небольшой дачи и полива участка. Отличается высокой надёжностью и малым потреблением энергии, имеет доступную цену. Недостаток – низкая производительность.
Aquarrio AUTO AJC-60C
При невысокой стоимости, станция имеет неплохую производительность и гарантирует полноценную работу двух точек разбора. Высокая надёжность обеспечивается системой защиты от сухого хода и плавным пуском двигателя. Недостаток – шумная работа.
Вихрь АСВ-800/19
Одна из наиболее простых в монтаже станций, что обеспечивается горизонтальным типом установки и наличием специальных опорных ножек, делающих её устойчивой на любой поверхности. Небольшая цена сочетается с хорошей производительностью. Датчик давления автоматически включает систему, когда открывают кран. Небольшой недостаток – бак мог бы быть и побольше.
Станции средней ценовой категории:
| Наименование модели | Производительность, м3/ч | Глубина погружения, м | Ёмкость бака, л | Цена, руб. |
| Джилекс Джамбо 70/50 | 3,9 | 9 | 50 | 8 700 |
| Marina CAM 80/22 | 3,5 | 9 | 22 | 9 000 |
| Wilo Jet HWJ 20 L 202 | 5,0 | 7 | 20 | 13 000 |
Джилекс Джамбо 70/50
Сочетание неплохой производительности с 50-ти литровым баком позволяет использовать эту станцию не только на даче, но и для загородного дома средних размеров. Отечественные производители позаботились о защите от нестабильного напряжения и сделали систему нечувствительной к песку. Не обошлось без недостатков – качество соединений необходимо проверить сразу после покупки.
Marina CAM 80/22
По соотношению цена/производительность модель практически идентична предыдущей. Система полностью автоматизирована, отличается высокой надёжностью и экономичностью. Давление автоматически повышается при активном заборе воды. Недостатки – чувствительность к скачкам напряжения.
Wilo Jet HWJ 20 L 202
Модель с прекрасным соотношением цена/качество и низким потреблением энергии. При мощности 0,87 кВт производительность составляет 5,0 м3 в час. Недостатки – чувствительность к песку и высокий уровень шума.
Модели премиального класса
| Наименование модели | Производительность, м3/ч | Глубина погружения, м | Ёмкость бака, л | Цена, руб. |
| Grundfos Hydrojet JPB 6/24 | 5,0 | 9 | 24 | 23 000 |
Grundfos Hydrojet JPB 6/24
Дорогая, но чрезвычайно надёжная станция, которая будет работать долгие годы. Все её части, находящиеся в контакте с водой, выполнены из нержавейки. Корпус насоса и патрубки – хромоникелевая сталь. Единственный недостаток – очень шумная работа, монтировать эту систему придётся на расстоянии от жилых помещений.
Как поднять воду на высоту без насоса: видео, описание
Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.
Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:

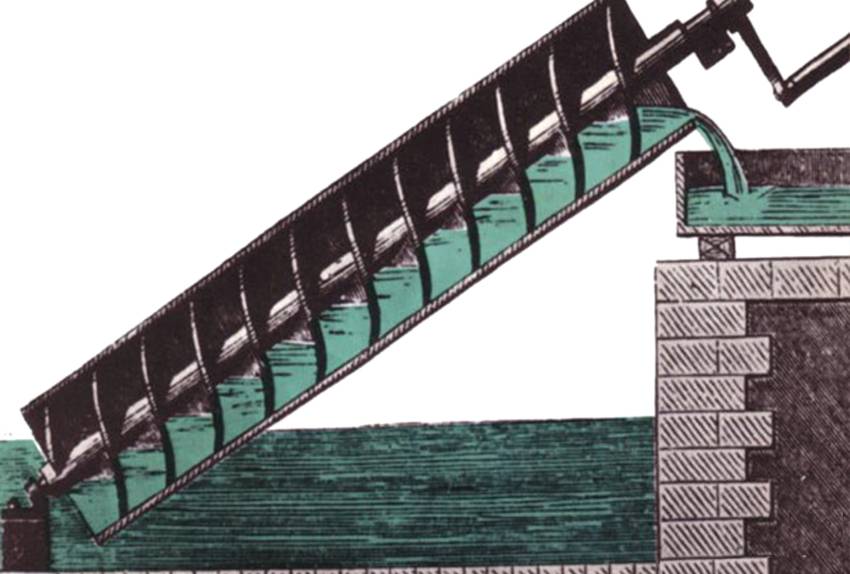

Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения
- Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
- Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.
Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:
Технические характеристики
Эксплуатационные характеристики насосной станции водоснабжения для частного дома (цена за оборудование):
- напор (максимальный) – 35 м;
- расход (предельный) – 60 л/мин;
- максимальная манометрическая глубина всасывания – 9 м;
- диаметр отверстия для присоединения входного патрубка – 1”;
- диаметр выходного отверстия – 1”;
- во всасываемой воде (через пластиковый обратный клапан — как установить, написано в этой статье) допускается присутствие механических твердых примесей с линейными размерами до 0.8 мм и в концентрации, не превышающей 150 г/куб.м;
- максимально допустимая температура перекачиваемой жидкости — +50 градусов;
- диапазон допустимых температур окружающей среды — +1..+35градусов.
Приводной электромотор
- мощность – 0.6 кВт;
- потребляемый ток – 2.7 А;
- синхронная частота вращения – 3000 об/мин;
- частота питающей сети – 50 Гц;
- напряжение питающей сети – 220В;
- допускаются отклонения параметров питающей сети по частоте – не более 5%, по напряжению – не более 10%;
- режим эксплуатации – кратковременный, повторно-кратковременный, повторно-кратковременный с частыми пусками (S2-S4 по классификации ГОСТ 183);
- максимальная частота включений в час – 20 циклов (почему насосная станция включается очень часто, написано здесь);
- степень защиты двигателя – IP54.
Гидроаккумулятор
Для гашения гидроударов, оптимизации циклов включения и выключения насоса, подачи потребителю воды под давлением, непосредственно, после включения водоразборной арматуры, в состав насосной станции Джамбо 60/35 П-24 включен гидроаккумулятор общим объемом 24 л с горизонтальной установкой.
Корпус накопителя выполнен из углеродистой стали, окрашен в голубой цвет (краска предохраняет внешнюю поверхность от коррозии).
Давление воздуха внутри диафрагмы при незаполненном накопителе составляет 1,5 атм.
Материал диафрагмы (пищевой полимеризованный каучук) позволяет использовать насосную станцию для перекачки питьевой воды.
Эксплуатация гидроаккумулятора с жидкостями, нагретыми до температур более 50 градусов, не допускается.
Блок автоматического управления
Контроль циклов включения/выключения насоса-автомата Джамбо 60/35 П-24 осуществляет реле давления.
При заполненной системе и отсутствии водоразбора давление в гидроаккумуляторе растет до верхнего предела, после чего реле давления срабатывает, отключая насос (почему насосная станция не набирает давление — причины описаны в этой статье).
При включении водоразборной арматуры жидкость, накопленная в из гидроаккумуляторе, под давлением поступает к точкам водоразбора.
Давление в гидроаккумуляторе уменьшается, и при достижении порога, реле давления (нижнего) подает сигнал на запуск насоса.
Вода с выхода насоса питает потребителей и заполняет гидроаккумулятор.
При достижении верхнего порога срабатывания реле давления насосной станции (регулировка своими руками), выключается, и процессы повторяются.

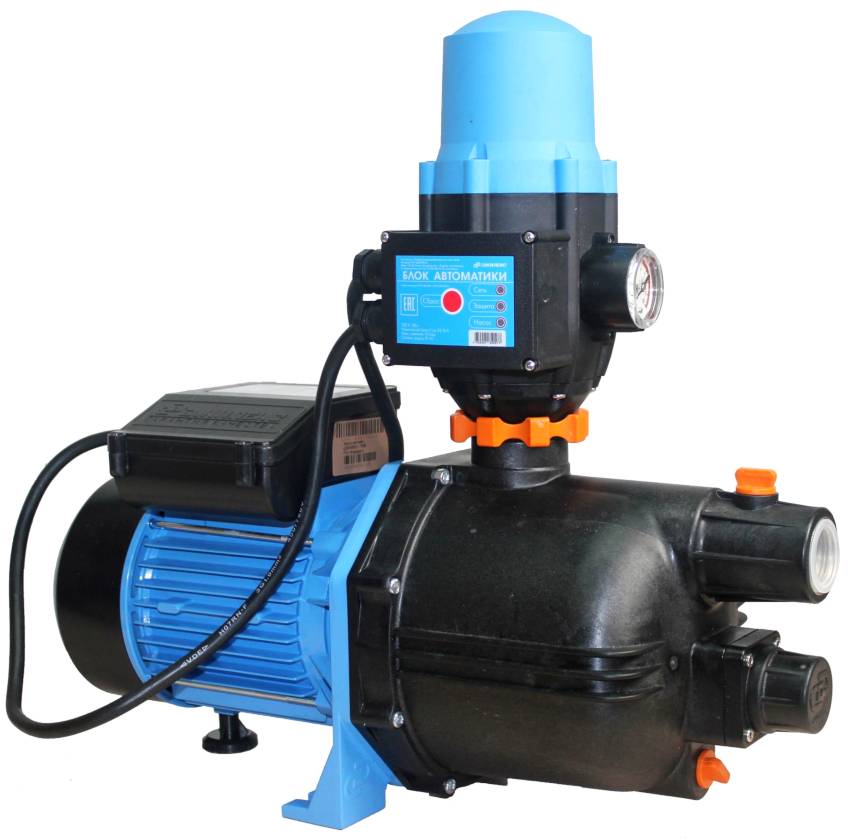

Насосы Джамбо могут комплектоваться блоками автоматики с датчиком наличия потока.
В этом случае включение насоса осуществляется при снижении давления в системе до минимального уровня, а выключение – при отсутствии потока.
Установка гидроаккумуляторов в такой системе — не обязательна.
Важно! Насосная станция не допускает эксплуатацию без воды. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока. В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока
В случае опасности появления такого режима автоматику с реле давления рекомендуется заменять блоком с датчиком потока.
В этом блоке предусмотрено защитное отключение насоса в случае «сухого» хода.
Наличие гидроаккумулятора для эксплуатации системы с датчиком потока препятствием не является.
Устройство и назначение гидробака
Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.
При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.
Галерея изображений
Фото из
Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем
Компоненты системы водоснабжения с гидробаком
Гидоаккумулятор в составе насосной станции
Установка гидроаккумулятора в кессоне
Гидроаккумулятор на вводе водопровода в дом
Расположение обратного клапана
Место установки манометра
Стандарты объема гидроаккумулятора
Система для резервного запаса воды
Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.
Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.
Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.
В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ
Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.
Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.
Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса
Как работает автоматика и защитные механизмы
Автоматика регулирует функционирование поверхностного и погружного электрического насоса. При его включении происходит отключение цепи питания в приборах, которые реагируют на любые изменения в подаче жидкости. Размыкание осуществляется при помощи контактов или усиленных радиодеталей для этой воды под большим напором.
Насосная станция в скважине.
Управление насосом по давлению
Реле для погружного насоса монтируют на водоподающую магистраль. Она крепится на штуцер, который располагается на гидравлическом аккумуляторе. Реле — это главный управляющий элемент. Его устанавливают во все системы подачи воды.
Оно помогает остановить поступление электричества, если повышается показатель давления в системе до верхней отметки. Мембрана смещается, потому что на нее давит жидкость. Механизм размыкает внутренние контакты. В корпусе предусмотрены регулировочные винты, которые можно настроить, выставить предельное значение давления внутри системы.
Реле давления с защитой от работы на сухую
Принцип подключения реле давления с защитой от работы на сухую.
Помпа защищается от поломок при помощи реле, который отвечает за работу холостого хода. Этот автоматический элемент устанавливается рядом с другими узлами. Электрический прибор разрывает цепь подачи энергии в момент снижения напора внутри системы до максимального значения.
Задать границы срабатывания автоматики можно при помощи регулировочных винтов. Они находятся под крышкой. Для подключения проводов используют разъемы.
Разновидности поплавковых механизмов
Поплавковые механизмы применяются в качестве отдельных деталей или встроенных в систему водоснабжения. Они замыкают или размыкают контакты во время изменения положения поплавковой головки.
Внутри есть шар, который давит на рычаг и контакты. Когда жидкость поступает в емкость, то отключается подача электричества, если достигнута верхняя граница. Поплавок не защищает насос, а предотвращает затопление дома.
Контролирование работы по уровню воды
Поплавок выключатель для насоса.
Когда в скважине снижается уровень воды, то помпа выходит из строя. Водяное охлаждение обмотки в двигателе отсутствует, если не предусмотрены датчики. Производители изготавливают погружные насосы, которые отключаются при отсутствии воды в скважине.
Электрические насосы с поплавковыми выключателями применяют исключительно в колодцах. В скважинном канале нет свободного места. Поплавок — это просто устройство, которое включает в себя металлический шар и рычаг.
Он замыкает контакты при отсутствии воды в системе прерывает поступление напряжения на обмотку электрического двигателя.
Пресс контроль
Это устройство управляет насосом. На его работу влияет уровень жидкости в трубопроводе. Пресс-контроль — намагниченный лепесток, который находится в воде. Когда жидкая среда проходит свободно, он располагается в приподнятом состоянии. При понижении уровня воды шторка опускается и происходит размыкание контактов геркона.
Тип гидробака
На рынке существует два вида таких устройств:
- вертикальный;
- горизонтальный.
Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.
Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.
Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.
Виды автоматики
Автоматика на скважинный насос существует уже достаточно давно и сейчас можно приобрести устройства трёх различных поколений. Они отличаются между собой сложностью механизма, функциями, которые они могут выполнить, а также стоимостью.
Первое поколение
К первому поколению относятся самые простые приборы, которые выполняют определённые функции. С их помощью нельзя сделать автономную систему подачи воды, так как чаще всего эти устройства механические.
Реле давления – это одно из самых нужных и полезных механизмов в системе подачи воды. Внутри такого устройства стоит капсула с пружиной, которая замыкает контакт, если давление упало. После того, как подача воды прекращается, мотор подкачивает жидкость и размыкает клеммы. Применять данное устройство требуется в комбинации с баком-накопителем. На корпусе у реле или рядом с его соединением должен быть датчик давления (манометр).
Гидроаккумулятор – это бак-накопитель, внутрь которого набирается вода. Он помогает избежать частой активации насоса и смягчить гидроудар, например, при закрытии крана. В баке установлена мембрана, которая выдавливает воду. Для её работы следует увеличить давление в системе, чтобы оно было выше, чем в мембране.
Когда кран открыт, то вода из бака выдавливается, а мембрана заполняется воздухом. Ели давление упало до заданного на реле, то цепь питания замкнётся и ёмкость заново наполнится жидкостью. Гидроаккумулятор чаще всего делают из чёрного металла или нержавеющей стали, а на их корпусе устанавливается манометр, который показывает давление внутри бака и помогает настроить подачу воды.
Автоматика для насоса с гидроаккумулятором и реле давления нуждается в дополнении поплавком и реле, которое предотвращает холостую работу. Первое устройство нужно для контроля наличия воды. Если она упала ниже минимальной отметки, то поплавок отключит питание на насос, чтобы он не перегревался. Его можно закрепить отдельно на стенку насоса или быть встроенным внутри системы. Поплавки чаще всего устанавливаются внутри автоматики для погружного насоса.
Для регулировки уровня воды вместо поплавка можно установить электролитический датчик. Он подходит для размещения внутри скважин и представляет собой 2 проводника, которые замыкают цепь питания только в том случае, если находятся в воде.
Для аналогичных целей также используется пресс-контроль. Он состоит из магнитной шторки, которая опускается в воду и геркона (герметизированного контакта). Если в системе есть вода, то шторка поднимается и замыкает цепь с помощью магнитного поля, а если жидкости нет, то опускается и прерывает подачу тока.
Уровень срабатывания защиты зависит от размера лепестка, а для более тонкой настройки существуют модели, в которых можно изменять расстояние между герконом и шторкой. Реле потока редко используют для наружных насосов. Из-за особенностей механизма в защите от холостого хода он не нуждается.
Блокиратор холостого хода нужен для того, чтобы предотвратить сгорание насоса. Его устанавливают в комплекте с остальными элементами, например, баком и регулятором напора воды. Принцип работы блокиратора похож на регулятор давления, только он размыкает цепь если в системе недостаточно воды. Границу отключения питания можно задать с помощью винтов для регулировки. Чаще всего такие блокираторы устанавливаются на насосы, которые стоят на поверхности.
Второе поколение
Данная разновидность блоков автоматики для скважинного насоса обычно состоит из электроприборов с датчиками, которые подают данные на микросхему, что обеспечивает автономную подачу воды. Электронные устройства монтируются на насосную станцию без гидроаккумулятора, так как датчики работают постоянно, но для компенсации гидроудара рекомендуется устанавливать бак хотя бы на 5 л.
Внутри такого блока обязательно устанавливаются датчики температуры, которые следят за тем, чтобы не перегревался мотор или другие узлы, а также блок аварийного отключения двигателя при заклинивании. Во втором поколении все элементы чаще всего находятся в одном корпусе и имеют графический интерфейс для отображения данных.
Внутри таких блоков устанавливаются блокираторы холостого хода и пресс-контроль. Преимущество таких систем в том, что они занимают мало места, если не устанавливать бак-накопитель. Элементы в конструкции могут быть механическими (для экономии средств) или с электронным управлением (более дорогие).
Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами
Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:
Отлично зарекомендовала себя и автоматика «Джилекс»
- имели пропускную способность до 100 л/мин.;
- работали от напряжения в сети не выше 230 Вт;
- сила тока составляла 6-8 А;
- перекачиваемая вода не превышала температуру 75 °С;
- труба имела сечение 1 дюйм.
Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети
Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.
Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.
Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.
Автоматика «Джилекс» устанавливается только вертикально
Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.
Для чего нужен гидроаккумулятор для систем водоснабжения
Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков
Этот конструктивный элемент имеет два основных назначения:
- Обеспечение бесперебойной и равномерной работы насосной станции;
- Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).
Роль гидроаккумулятора в работе насосной станции
При отсутствии центрального водопровода владельцы частных домов, для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.
Схема простой системы водоснабжения
Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.
Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.
Гидроудар в водопроводной трубе
Гидроаккумулятор в системе ГВС
Существуют три основных вида горячего водоснабжения с использованием гидробака:
Монтаж бойлера косвенного нагрева;
Система ГВС с бойлером косвенного нагрева
Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;
Горячее водоснабжение при эксплуатации двухконтурного котла
Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.
Рабочая схема при эксплуатации одноконтурного котла и бойлера
В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.
Группа безопасности твердотопливного котла
Группа безопасности бойлера
Резиновая мембрана водяного аккумулятора грушевидная
Зачем нужна насосная станция для дома?
Собственно это достаточно насущный вопрос для владельцев частных домов, и действительно, для чего требуется насосная станция на участке? Если объяснять поверхностно, то насосная станция предназначена для обеспечения доставки воды от источника, до точки забора. Т.е. она попросту повышает давление в системе, обеспечивая его нормальный уровень.
Используется насосная станция совместно с мощностью основного насоса, независимо от того какое исполнение он имеет, поверхностное или глубинное. Актуально применение насосных станций на достаточно больших участках, либо в том случае, если источник воды находится за пределами участка на достаточно большом расстоянии.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Vатм.=(Hmax+6)/10
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).
Насосы и эжекторы
В комплектных станциях применяются насосные установки со следующими видами насосов:
• центробежными (одноступенчатыми — одно рабочее колесо, многоступенчатыми — несколько рабочих колес);
• вихревыми.
Наиболее известен и распространен центробежный вид, относящийся к типу динамических насосов, имеющих постоянное соединение входа жидкости с выходом. Вход перекачиваемой жидкости расположен на оси агрегата, выход – на максимальном удалении от оси. Внутри рабочей камеры располагается рабочее колесо из двух параллельных дисков с центральным отверстием, между которыми вдоль окружности под постоянным углом к радиусам расположены лопатки. Вращаясь, они придают частицам жидкости вращательное движение, вызывающее воздействие центробежной силы (отсюда и название!), отбрасывающей жидкость к периферии рабочей камеры, где находится выходной патрубок. Вблизи оси образуется область разрежения, характеризующаяся низким давлением, обеспечивающим постоянное всасывание жидкости.
Напорно-расходная характеристика центробежного насоса H=f(Q) существенно нелинейна (напор быстро падает) в области больших расходов Q. Этого недостатка лишены центробежные многоступенчатые агрегаты, отличающиеся повышенной мощностью, большими максимальными расходами, малошумностью, позволяющей устанавливать оснащенные ими станции непосредственно внутри дома.
Линейка популярных станций Aquario с одноступенчатыми центробежными насосами, насчитывающая около трех десятков модификаций, имеет диапазон мощностей агрегатов от 550 Вт до 1150 Вт, диапазон максимальных расходов Q_max от 40 л/мин до 80 л/мин, диапазон максимальных напоров H_max от 38 м до 54 м.
Вихревой насос также относится к динамическому типу, но жидкость через него протекает по рабочему каналу, имеющему форму кольца, охватывающего периферию рабочего колеса, напоминающего зубчатую шестерню. Отличительной особенностью такого механизма является близкое расположение входного и выходного патрубков, однако чтобы пройти от первого ко второму, жидкость протекает вдоль всей длины кольцевого канала, закручиваясь множеством вихрей (отсюда и название). Напорно-расходная характеристика вихревого насоса H=f(Q) строго линейна во всем диапазоне изменений расхода Q.
Любые вихревые насосы очень чувствительны к песку в воде, максимальный размер твердых частиц не должен превышать 0,1 мм (центробежные агрегаты некритичны к частицам до 1 мм).
Линейка станций Aquario с вихревыми насосами, насчитывающая девять модификаций, имеет диапазон мощностей агрегатов от 430 Вт до 760 Вт, диапазон максимальных расходов Q_max от 35 л/мин до 40 л/мин, диапазон максимальных напоров H_max от 35 м до 55 м.
