Промывка системы

Эта процедура поможет очистить ваши трубы и радиаторы от загрязнений. Следует открыть все краны на батареях, подставить под них какие-то вместительные емкости и подавать воду под давлением в 4 бара. Такой поток воды очистит систему отопления от взвесей, осадка и частичек ржавчины. После первичной промывки лучше прочистить систему еще раз. Если какой-либо из фильтров засорился – перекрываем подающий вентиль, установленный на входе, и чистим мембрану фильтра от грязи.

Таким образом, мы с вами сделали все процедуры, предшествующие первому запуску газового котла. Теперь можно провести и первое включение.

Прочитав нашу статью, вы узнали, как включить газовый котел, прочистить систему и проверить надежность соединений труб и радиаторов. Теперь ваш отопительный прибор будет радовать вас теплом и комфортными условиями. Если придерживаться всех рекомендаций и инструкций к котлу, правильно провести первый запуск, то котел не подведет вас ни в суровые морозы, ни в сырое межсезонье.

Выбираем твердотопливный котел длительного горения: рейтинг 10 лучших котлов
11 лучших водонагревателей для дома по отзывам пользователей
13 лучших газовых отопительных котлов по мнению покупателей
17 лучших электрокотлов по мнению покупателей
19 лучших бойлеров косвенного нагрева по отзывам покупателей

Подготовительный этап

Подготовка к запуску газового котла Настраивать одноконтурный или двухконтурный газовый котёл нужно после:

Монтажа.
Поджига.
Продолжительного перерыва.

Пять шагов по монтажу и настройке газового котла Аристон:

Нагрейте котёл.
Откройте шибер.
Отрегулируйте огонь на максимальной мощности.
При этом крутите вентиль до удаления жёлтых языков пламени.
Протестируйте все положения и автоматику.

Не забывайте, что напольный газовый котёл нужно не только настроить, но и чистить. Особенно если вы какое-то время не пользуетесь им, то в дымоходе появляются насекомые. Осматривайте трубу, вентилятор, ухаживайте за ними. В том числе убирайте нагар и лёд, сажу, как продукт сгорания, иначе появятся проблемы с поджигом.

Не мешает убрать мусор из изолятора, где находится проводка, идущая к камере сгорания. Очищать можно мягкой тряпочкой. Если мусора уже очень много, поможет растворитель. И перед запуском котла снова, подождите, пока изолятор просохнет.

Настроив настенный газовый котёл, чистите теплообменник от накипи. Если заметили, что оборудование стало плохо греть, промойте его контур. Залейте горячей воды вместе со средством от накипи. В конце протестируйте, как работает датчик протока. Хорошо? Котлом можно пользоваться.

Как отрегулировать мощность газового котла?

Отрегулировать мощность агрегата можно двумя способами:

Установка котла на твердом топливе — разбор нюансов монтажа

Снизить производительность горелки до уровня, при котором автоматика сможет найти оптимальный режим работы.
Увеличить мощность системы отопления путем добавления радиаторов или заменой их на более мощные.

В некоторых случаях целесообразно применять сразу два способа. Конечно, второй вариант более затратный, но нередко приходиться выбирать именно его. Особенно он актуален в случае, если производимого тепла установленной системой недостаточно.

Обратите внимание! При замене отопления следует учитывать, на какой объем рассчитан расширительный бак модели газового котла. Например, бачок агрегата Gepard предусматривает объем теплоносителя 50 л

Если количество воды при установке новых радиаторов возрастет, нужно будет подключить внешний расширительный бак.

Уменьшить производительность горелочного устройства можно с помощью снижения подачи топлива на горелку. Для этого требуется изменить настройки газового клапана. Настройки мощности горелки у данного элемента осуществляют вращением регулировочных винтов, которые находятся на корпусе клапана.

Также мощность устройства можно снизить с помощью настроек, изменив их в сервисном меню. Для обычных пользователей в котлах Protherm предусмотрено общее меню, которое описано в инструкции. Однако есть еще скрытое сервисное меню, которое предназначено для специалистов. Оно становится доступным только при вводе кода. Поэтому воспользоваться им может только мастер сервисного центра.

В сервисном меню перенастраивают такие параметры:

мощность в диапазоне от 9 до 23 кВт;
время выбега циркуляционного насоса в режиме отопления – между 2 и 60 мин;
задержку времени после работы в режиме отопления для антициклирования – предохраняет от частого включения-выключения (не работает в режиме ГВС);
температуру теплоносителя – от 20 до 80ºC.

Для системы отопления мощностью 4 кВт выставляют:

мощность – 9 кВт;
температура теплоносителя – 60-70ºC;
время антициклирования – 15-20 мин.

Здесь приведены приблизительные настройки, но нужно добиться, чтобы горелка зажигалась не чаще чем через каждые 15 минут. Для этого подбирают оптимальную температуру теплоносителя.

Однако не у всех марок газовых котлов есть возможность отрегулировать время антициклирования. В этом случае придется ограничиться настройкой мощности агрегата. На некоторых котлах можно задать вручную режим работы насоса, с помощью расположенного на нем переключателя. Для уменьшения частоты тактования необходимо увеличить скорость работы насоса.

Как уменьшить мощность газового котла и поможет ли это сэкономить?

Таким образом, разными способами достигают баланса мощности между отопительной системой и газовым котлом.

Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.

Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.

Изменение температуры горячего водоснабжения

Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:

нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
задать температурный режим 55°С;
перейти в сервисное меню таким образом, как было описано для Протерм;
выбрать параметр d.53 и кликнуть Mode;
затем в строке вы увидите максимальную мощность.

Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.

Тактование уменьшает срок службы котла и увеличивает расход газа

Любой человек, даже не будучи механиком и электриком, знает, что наиболее тяжелый режим работы для оборудования — это момент запуска, включения механического и электрического оборудования. В период пуска наблюдается наибольший износ, чаще всего происходят отказы в работе. Увеличение количества запусков в результате цикличности, больше всего съедает ресурс работы у весьма дорогостоящих частей котла — газового и трехходового клапанов, циркуляционного насоса, вентилятора отходящих газов.

Для зажигания в момент запуска, на горелку подается максимальное количество газа. Часть газа, до момента появления пламени, буквально улетает в трубу. Постоянное «перезажигание» горелки еще больше увеличивает расход газа и снижает КПД котла.

Некоторая цикличность работы газового котла предусмотрена нормальным режимом его работы. Например, регулирование температуры в помещении без термостата или с помощью двухпозиционного термостата происходит за счет периодического включения и отключения горелки котла.

Задача регулирования мощности котла состоит в том, чтобы исключить избыточную цикличность — тактование, вызванное отсутствием адаптации настроек котла к системе отопления.

Подбор и настройка оборудования

Вопросы эксплуатации системы теплоснабжения частного дома, в отличие от централизованных систем, целиком ложатся на ее владельцев. И одной из задач, которые приходится решать — это вопрос правильного подбора газового оборудования.

Опыт эксплуатации систем показывает, что правильно подобранный котел должен работать не менее 30% отопительного периода.

Среднее же значение потребляемой мощности котла на квадратный метр отапливаемого помещения (при высоте потолков до 3 метров) составляет около 100 ватт.

Также практика показывает, что установка котла или горелки слишком высокой мощности может создавать множество проблем, связанных с перерасходом газа, трудностью подбора температуры в отапливаемых помещениях и надежностью работы системы.

После подбора и установки системы теплоснабжения, а также при каждом ее запуске проводятся следующие регулировки:

Полный прогрев котла.
Полное открытие шибера дымохода.
Выставление пламени горелки на максимальную мощность (пламя при этом должно состоять из синего и желтого сегментов).
Перекрытие крана подачи газа на опуске для удаления желтого сегмента пламени.
Проверка автоматики безопасности и рабочих режимов котла.

Важно! Настройка правильного цвета пламени газовой горелки имеет ключевое значение для полного сгорания газа без образования сажи, оседающей на стенках топки и дымохода, снижающей эффективность работы системы и увеличивающей расход газового топлива

Как отрегулировать мощность горелки

Если горелка значительно превосходит котел по мощности, ей может не хватать объема топки, притока воздуха через шиберы и от наддува. Горение пламени в этом случае становится малоуправляемым, и пламя горелки желтеет.

Неполное сгорание газового топлива вызывает закопчение топки и дымохода продуктами горения, а часть энергии рассеивается в окружающее пространство, повышая расход топлива.

Фото 1. Запорный кран помогает регулировать подачу газа в случае возникновения неполадок с котлом.

В этом случае мощность горелки можно уменьшить прикрытием крана подачи газа на опуске.

Однако, если мощность будет постоянно установлена на минимальное значение, это снизит эффективность работы и диапазон регулировок системы.

Справка! При выборе газовой горелки, помимо габаритов камеры сгорания и геометрии факела, важно учитывать соответствие паспортных значений минимальной и максимальной мощности и способов ее регулирования, а также расход газа горелкой

Высокое потребление газа

Причиной высокого расхода газа часто является неэффективная работа теплообменника котла. Теплоноситель, проходящий через теплообменник, несет с собой частицы окалины и солей, которые могут откладываться на внутренних стенках теплообменника, снижая его теплопроводность и увеличивая количество требуемого топлива для нагрева.

Обычно проблема с теплообменником проявляется характерным шумом, исходящим от работающего котла, напоминающим свист или бульканье, похожее на закипание чайника.

В этом случае потребуется ручная чистка теплообменника или его промывка специальным составом.

Причиной высокого расхода газа также может стать его пониженная калорийность, вызванная недостаточной его осушкой газораспределяющей компанией. Норма низшей теплоты сгорания бытового газа должна составлять не менее 7600 ккал на один кубический метр, на практике же калорийность газа может снижаться до 4000 ккал.

Основные настройки газовых котлов

Запустить газовый котел серии Baxi ECO можно следующим образом:

открыть газовый кран;
установить переключатель режимов на летнее или зимнее время;
открыть запорные краны системы отопления и ГВС, а затем зажечь горелку;
чтобы увеличить температуру, регулятор следует повернуть вправо, чтобы уменьшить – влево.

При первом пуске отопительного прибора он может включиться не сразу – пока выйдет воздух из газовых труб. Поэтому, если с первого раза розжиг не произошел, следует повторить попытку несколько раз.

При работе в летнем режиме газовый котел обеспечивает только производство горячей воды. Также в этом режиме будут активны защита от замерзания и антиблокировка насоса.

Регулировать температуру отопления можно с помощью подключенного термостата или ручки на панели.

Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды.

Для экономии электроэнергии и газа летом рекомендуется устанавливать рукоятку в положение «Комфорт».

Настройка автоматики котла и давления

Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.

У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.

Место установки котла на кухне: газ можно убавлять краном после подводки, а также на опуске, если это не помешает работе плиты и других газовых приборов

Чтобы избавиться от тактования, перенесите комнатный терморегулятор (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.

Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:

упало или подпрыгнуло напряжение;
сильный ветер погасил горелку;
уменьшилась проходимость дымохода;
снизилось давления газа.

Чтобы улучшить работу автоматики, наведите рукоятку автоблока (газового клапана) на положение «искра». Загорится запальник (пилотная горелка, запальная горелка). Оставьте ручку на 30 секунд в таком положении, после чего верните на позицию «выключено» — белый кружок.

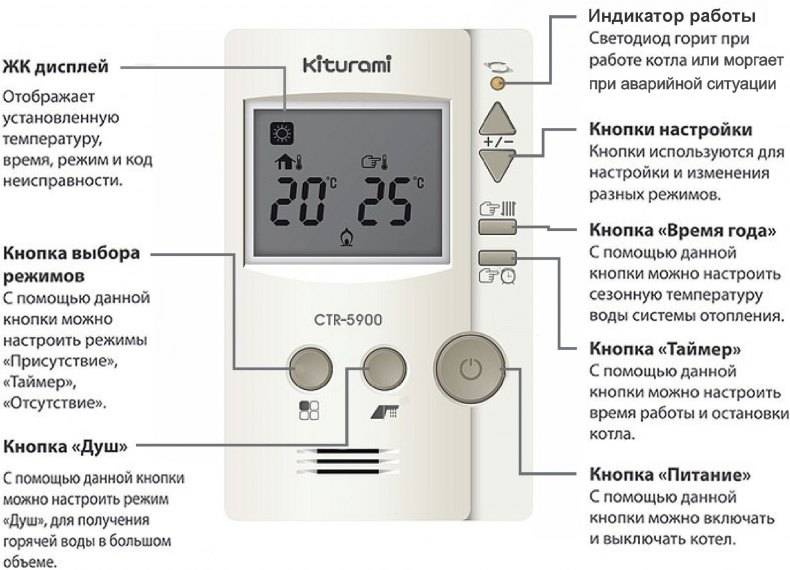

Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.

Недельный программатор для газовых котлов Computherm Q7, на котором можно выбирать порог чувствительности, задавать параметры перехода между отоплением и охлаждением и блокировать кнопки

Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.

Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.

Определите сначала нужные стороны на автоблоке. Поверхность с рукояткой считайте боковой. Агрегат устанавливают по-разному: иногда эта сторона сбоку, иногда сверху. Не перепутайте нужные винты (позолоченные) с креплениями.

Давление нужно снизить в таких случаях:

пламя гаснет вскоре после загорания;2
при зажигании есть хлопок;
пламя выходит за отведенные ему пределы;
красный или красно-оранжевый цвет огня.

Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.

На что обратить внимание

После того как все будет смонтировано, необходимо пригласить для осмотра газового котла специалиста из газовой службы района. Он проверит, все ли правильно сделано, соблюдены ли монтажные правила и нормы. Если ничего не вызовет у него нареканий, он выдаст вам заключение, которое послужит основанием, чтобы открыть вентиль.

Однако есть несколько требований, которые вам придется выполнить обязательно:

Опрессовать систему отопления. Этот процесс производится под давлением 1,8 атм. — показатель можно увидеть на манометре котла.
В это время нужно проверить все стыки и соединения на герметичность.
Систему лучше избавить от воздуха.
Не стоит добавлять в воду, которая будет являться теплоносителем, антифриз.
Если в газовом котле используется автоматика и система безопасности, требующие электроэнергии, то необходимо будет обеспечить бесперебойную подачу электрического тока.

Теперь о требованиях к помещению, где планируется размещение газового отопительного оборудования. Котельную можно организовать в любом нежилом помещении. Это может быть подвал, кладовая, чердак и прочее. Единственное, где нельзя устанавливать котел — это ванная и туалет.

Опрессовка системы отопления

Объем помещения должен соответствовать общему тепловому выделению — как самого котла, так и дополнительных видов оборудования. К примеру, бойлера, расширительного бака и прочего. Чтобы было понятнее, приведем несколько примеров:

Суммарная тепловая мощность до 30 киловатт требует помещения объемом 7,5 кубических метров.
30-60 киловатт —13,5 кубометров.
До 200 киловатт — 15 куб.м.

Как видите, изменения достаточно существенные. Поэтому для большого дома, требующего много тепла, будет нужна и более просторная котельная. Кстати, в паспорте на помещение, где установлено газовое оборудование, должно быть записано, что это котельная или топочная

В настоящее время на рынке появляется все больше новинок, для установки которых нет таких жестких правил. К примеру, отопительные котлы с замкнутыми камерами сгорания. Это абсолютно безопасная конструкция, не требующая большого пространства и даже наличия в котельной окон и вентиляции.

Воздухообмен

Большинство потребителей использует стандартные газовые котлы, которым для эффективного сжигания газа требуется воздух. И здесь тоже есть свои требования и нормы. К примеру, газовый котел мощностью 23,3 киловатта для создания оптимальной температуры требует 2,5 кубических метра газа в час. На такое количество топлива необходимо 30 кубометров воздуха.

И еще один очень важный момент, на который необходимо обратить внимание. Расстояние от стены до поверхности котла не должно быть меньше 10 сантиметров. И это при условии, что стена отделана негорючим материалом

И это при условии, что стена отделана негорючим материалом.

Требования к другим параметрам помещения

В котельной должно быть естественное освещение.

Многие сетуют на то, что требования к правилам монтажа слишком жесткие и завышенные. Но это вовсе не блажь бюрократии. Это опыт, позволяющий осознать наличие пожарной опасности, которая присутствует всегда, когда дело касается газового оборудования.

Поэтому примите эти требования как закон:

Площадь котельной должна быть не меньше 4-х квадратных метров при высоте потолков не меньше 2,5 метров и ширине входной двери не меньше 80 сантиметров.
В котельной должно быть естественное освещение. Так что наличие оконного проема обязательно. Причем на каждые 10 кв. метров должно быть окно площадью 0,3 кв.м.
Необходимо обеспечить котельную хорошей вентиляцией. На каждый киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного отверстия, установленного в верхней части помещения.
Газ должен подаваться только по металлической трубе, а для учета его расхода необходим счетчик. Еще одно обязательное условие — наличие газоанализатора.
Сечение дымохода должно соответствовать мощности оборудования. К примеру, мощность 30 киловатт — диаметр дымохода 130 миллиметров, 40 кВт — 170 миллиметров. Нельзя, чтобы сечение дымохода и сечение выхлопного отверстия котла не совпадали, особенно, если первый меньше второго. Конец дымохода должен выходить за уровень конька кровли минимум на полметра.
Если в котле есть системы, работающие от электрического тока, то на вход питания котла необходимо установить автомат, контролирующий мощность потребляемого тока.

Более подробно требования к монтажу газового оборудования изложены в СНиП II-35-76 «Котельные установки».

Причины роста давления

Возрастание давления в котле прежде всего демонстрирует предохранительный клапан, который начинает стравливать излишки. Данная проблема нередко вводит в недоумение даже опытных специалистов.

Причина кроется во вторичном теплобменнике. Горячая вода нагревается от уже нагретой ОВ, получая энергию в пластинчатом вторичном теплообменнике. Обе жидкости обмениваются тепловой энергией, не смешиваясь между собой.

Но, если возникает свищ, позволяющий воде из системы ГВС проникать в систему отопления, давление станет повышаться, стремиться уравновеситься с более высоким давлением бытовой горячей воды.

При возникновении подобной проблемы следует заменить вторичный теплообменник, поскольку ремонт его сложен и малоэффективен.

Настройка автоматики котла

Автоматика должна работать фактически безотказно, но в некоторых случаях необходимо регулярно проводить настройку.

Такое может случиться в том случае, если стала часто срабатывать автоматика, это может быть из-за слишком высокой температуры теплоносителя.
В этом случае рекомендуется снизить подачу газа на главную горелку.
Это позволит уберечь оборудование от преждевременного износа главных узлов и деталей, что продлит срок его эксплуатации.
Также в качестве решения такой проблемы можно скрутить кран, который находится перед устройством.
Однако это имеет ряд некоторых побочных эффектов.
В первую очередь это приведет к неполному сгоранию газа, что в свою очередь приведет к увеличению гари и выделяемых веществ.

Такой способ можно использовать в том случае, если дом не жилой, но с осторожностью.

Причины частого срабатывания автоматики

Как уже было сказано выше, частое срабатывание автоматики может быть вызвано слишком высокой температурой теплоносителя, однако это далеко не единственная причина, которая может быть.

Сильные скачки напряжения
В помещении сильный сквозняк либо ветер, в результате чего пламя у горелки просто тухнет
Дымоход отопительной системы забился, необходимо его прочистить
Снижение давления, может быть вызвано малым количеством теплоносителя

Есть очень легкий способ повышения эффективности автоматизированной системы. Для этого необходимо переключить рукоятку блока на отопительной системе в положение «искра».

После чего зажжется горелка, в таком положении необходимо держать рукоятку в течении 30-40 секунд, этого будет вполне достаточно. Далее нужно будет перевести рукоятку в режим выключения.

Особенность термостата заключается в том, что он автоматически выключает отопительный прибор, когда температура теплоносителя начинает превышать допустимые значения.

Этот своеобразный предохранитель позволяет уберечь оборудование от преждевременного износа деталей и полного прогорания. Такие устройства контроля играют важную роль и очень полезны, когда нет возможности контролировать оборудование в течение суток или, например, недели.

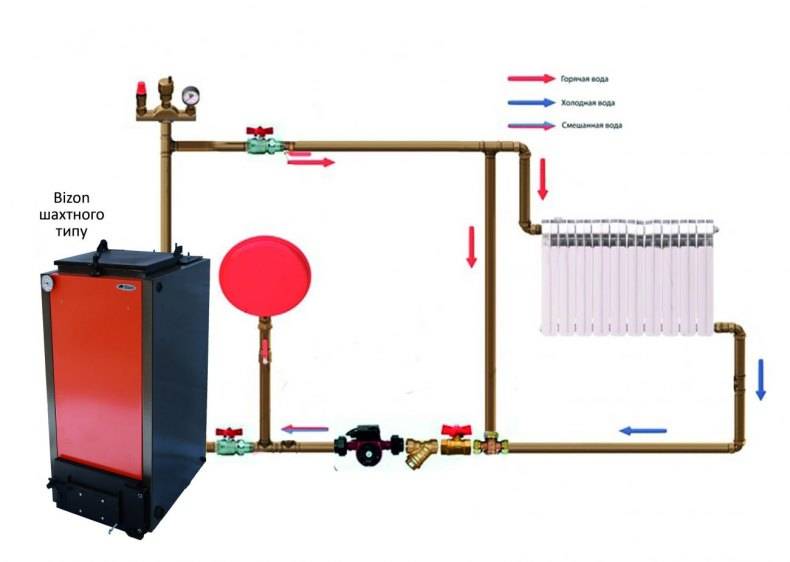

Настройка твердотопливного котла фактически идентична, однако теплоноситель со временем полностью прогорит, в этом случае оборудование самостоятельно отключится.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

Открыть газовый кран.
Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

Методы установки оптимального режима

Многие аппараты программированы на температуру теплового носителя. Когда она доходит до требующихся значений, агрегат ненадолго выключается. Пользователь сам может задавать температуру. Параметры меняются и от погоды. Например, оптимальный режим работы газового котла зимой получается при значениях 70-80 С. Весной и осенью – при 55 – 70 С.

Благодаря термостату можно задать нужный климат в комнате. И тепловой носитель будет греться и стынуть с конкретной интенсивностью. При этом аппарат реагирует на температурные скачки в доме и снаружи. Это оптимальный режим работы напольного газового котла. Хотя с помощью таких приборов можно оптимизировать и навесную модель. На ночь параметры можно убавить на 1-2 градуса.

Если желаете солидного КПД и экономии от котла, приобретайте нужную модель. Далее предлагаются некоторые примеры.

Правильная настройка мощности котла

Во время настройки температуры котла необходимо быть максимально внимательным и аккуратным. Очень часто бывает так, что мощность горелки выше, либо значительно превышает мощность самого котла.

Такое несоответствие технических характеристик оборудования может привести к преждевременному износу и даже серьезной неисправности, поэтому первоначально рекомендуется тщательно изучить сопутствующую документацию.
В том случае, если при настройке двухконтурного котла, или любого другого, пламя горелки меняется на желтый, это означает что ее мощность выше, чем мощность котла. Это свидетельствует о том, что горелке недостаточно объема теплоносителя, а также не хватает притока воздуха.
Рассматривая вопрос, как настроить настенный котел, стоит учитывать, что он значительно меньше напольных моделей, соответственно его потенциальная мощность ниже. Однако основополагающие моменты идентичны, что позволяет с легкостью настраивать и этот вид котлов.

В том случае, если забивается топка с дымоходом, это свидетельствует о недостаточном сгорании газа. Рекомендуется прикрыть подачу теплоносителя, но лишь на время.

Настройка газового котла

Промывка системы

Подготовительный этап

Как отрегулировать мощность газового котла?

Изменение температуры горячего водоснабжения

Рекомендации по технике безопасности

Тактование уменьшает срок службы котла и увеличивает расход газа
