Обвязка газового котла в системе отопления
После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.
Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).
Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.
В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.
Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.
В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.
Схема обвязки ТТ котла с естественной циркуляцией
Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.
Подключение котла на твердом топливе в гравитационную систему отопления
Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.
Принцип работы системы отопления с естественной циркуляцией
В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.
От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.
Основной принцип работы естественной циркуляции — перепад высот и разница температур
Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.
Что еще необходимо
В приведенной выше схеме есть масса недостатков:
Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
- Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.
Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.
Недостатки
Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:
Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
- Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
- Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.
Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
Обвязка напольного газового котла
Напольный котел, функционирующий на газу, имеет небольшие габариты, однако для того, чтобы произвести монтаж такого оборудования нужно много места. Это обусловлено необходимостью размещения всех ключевых элементов: циркуляционного насос, коллектор, колена, втулки, краны и приборы.
Подключение напольного газового котла
Большая часть моделей настенного исполнения — одноконтурные. А для обеспечения дома горячей водой необходимо установить бойлер со всеми подключениями. Система подачи горячей воды предполагает наличие отдельного насоса (в случае, когда центральное водоснабжение отсутствует), расширительного бака, термостатического смесителя.
Очень важно выполнить подключение газа к котлу согласно требованиям. Для этого необходимо произвести заказ проектной документации, которую составляют специалисты
Ввод в дом газовой трубы осуществляется в том случае, когда есть устройство отключения (при аварийных ситуациях). Подключение газа осуществляют специальные службы, которые применяют специальные трубы, шланги и другое оборудование.

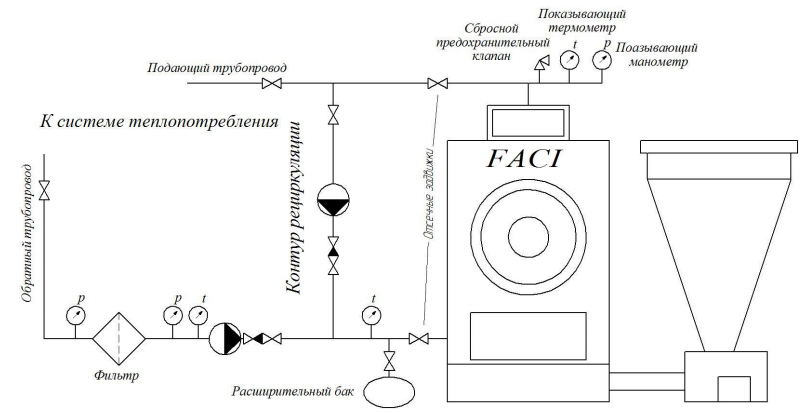

Как правильно обвязать котел отопления схема
Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).
Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.
Контур ГВС
Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.
Схема обвязки настенных котлов аналогична.
Существует и ряд других ее видов.
Гравитационная
В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).
С первично-вторичными кольцами
В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».
Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.
Напольные газовые котлы с пьезорозжигом
Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.
В ее состав входит:
- Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
- Мембранная расширительная емкость.
- Предохранительный клапан.
- Автоматический воздушник.
- Манометр.
При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).
Открытые и закрытые
В верней точке открытый контур оснащается открытым расширительным бачком, выполняющим следующие функции:
- Дает возможность пополнять систему водой, восполняя потери через испарение или протечки.
- Компенсирует расширение воды при нагревании, в результате которого она увеличивает свой объем.
- Позволяет избавляться от воздушных пробок. Труба разлива от бака к теплообменнику котла должна быть проложена с некоторым уклоном.
В закрытой схеме контакта с атмосферой не происходит, что объясняет наличие в ней избыточного давления. Главной проблемой здесь является риск разрывов трубопровода и отопительных элементов в результате увеличения объема теплоносителя из-за его нагревания.
Лучшие трубы для работы
Использование полипропиленовых труб довольно распространено, если их правильно сварить, то магистраль будет монолитной. Но при повышении температуры теплоносителя от 80 градусов такие трубы становятся хрупкими и уязвимыми к механическим повреждениям. Подобные составляющие подойдут разве что для систем с низкотемпературными показателями, основой должен быть автоматизированный агрегат.
Металлопластиковые экземпляры, в отличие от подключенных к котлу отопления полипропиленовых труб намного эффективнее выдерживают высокие температуры, показатель достигает 95 градусов. Для большинства систем таких цифр хватает, но не будет лишним установить защиту от чрезмерного нагрева теплоносителя.
Единственным недостатком будет сужение в месте спайки фитингов, чья конструкция не позволяет сохранить первостепенную проходимость после сборки. Соединения необходимо постоянно проверять, были случаи, когда байпас и стыки со временем давали течь. Подобный вариант исполнения максимально подходит для отопления, в котором теплоносителем будет вода.
Требования к электропитанию
Котлы Бакси энергозависимые и могут работать только при наличии электроэнергии с напряжением 220В. Электронное оборудование агрегата практически не переносит скачков напряжения в сети, поэтому специалисты рекомендуют устанавливать перед котлом стабилизатор напряжения.
Также потребуется установить УЗИП, защищающий котел от импульсных токов при включении рядом мощного электрического оборудования либо во время грозовых атмосферных воздействий.
Не менее важно для безопасности работы оборудования и обслуживания выполнить систему заземления двухконтурного котла с потенциалом между заземлением и нейтралью 0,5 В. При неверном заземлении на заземляющей планке будет присутствовать постоянный потенциал, что приводит к сбоям во время розжига частым отключениям котла. Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно
Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно
При неверном заземлении на заземляющей планке будет присутствовать постоянный потенциал, что приводит к сбоям во время розжига частым отключениям котла. Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно.
Устройство
Группу безопасности (воздухоотводчик, манометр и клапан) и расширительный бачок теоретически можно установить на любом участке закрытого контура. Однако, как показал практический опыт, лучше всего смонтировать бак перед котлом, на расстоянии от 8ми диаметров розлива после насоса, или от 2х диаметров розлива перед насосом.
Объясняется это следующими соображениями:
- Чем меньше температура теплоносителя, тем дольше служит мембрана бачка.
- Положительно влияет на ресурс мембраны факт отсутствия турбулентностей от крыльчатки насоса.
Устанавливать группу безопасности рекомендуется на выходе котла.
Схемы сетей с буферной емкостью
Существуют разные типы буферных накопителей. Это и простые баки с входными и выходными патрубками, по которым циркулирует вода по одному контуру и перемешивается. Их чаще всего применяют для твердотопливных котлов или для контура горячего водоснабжения. Например, схема подключения буферной емкости к твердотопливному котлу выглядит так:
- Теплогенератор, который является или твердотопливным котлом, или любым другим отопительным агрегатом. Нагретая вода от него напрямую попадает в буферную емкость.
- Буферный накопитель в таком случае представляет собой обычную пустотелую утепленную емкость, горячая вода из которой дальше циркулирует во вторичном контуре отопления или подается на горячее водоснабжение.
- Расширительный бак, который позволяет поддерживать давление в системе.
- Запорная и регулирующая арматура.
- Циркуляционные насосы в отопительном и вторичном контуре.
- Потребители тепла – радиаторы, теплый пол, другие приборы.
Такая схема проста и не требует особого расчета. Необходимо лишь правильно подобрать емкость бака.
Существуют и накопительные емкости, в которых встраиваются теплообменники. В таком случае вода от теплогенератора напрямую попадает в бак и нагревает уже содержащуюся в нем воду. Теплогенератором может быть как котел, так и солнечный коллектор, тепловой насос или другое оборудование. В баке может быть не один, а несколько теплообменников для горячего водоснабжения и разных контуров отопления.
В такой системе может быть не одна, а несколько буферных емкостей, которые дублируют и заменяют друг друга. Также возможно применение нескольких разных отопительных теплогенераторов, от разных источников энергии. Это позволяет уменьшить зависимость от энергоресурсов. Например, в одной системе возможно использование твердотопливного котла, солнечного коллектора, теплового насоса.
С помощью системы трубопроводов энергия из этих источников нагревает воду в буферной емкости, которая потом через систему теплообменников передается дальше на теплый пол, отопительные приборы или греет проходящую воду горячего водоснабжения.
Такие сложные системы требуют применения качественных и надежных устройств регуляции и автоматики. Необходимо большое количество датчиков, циркуляционных насосов и других приборов, которые будут отслеживать температуру, давление и другие параметры сети.
Важно понимать, что необходимо использовать только качественные емкости, на которых исправно работают защитные элементы, которые не позволяют температуре воды и давлению подниматься выше опасного предела. Большинство буферных емкостей производятся промышленным способом из стальных баков с антикоррозийным покрытием, теплоизоляции и защитных элементов
Можно ли изготовить буферную емкость своими руками для твердотопливного котла, как чаще всего используемого агрегата? Рассмотрим этот вопрос
Большинство буферных емкостей производятся промышленным способом из стальных баков с антикоррозийным покрытием, теплоизоляции и защитных элементов. Можно ли изготовить буферную емкость своими руками для твердотопливного котла, как чаще всего используемого агрегата? Рассмотрим этот вопрос.
Принудительная циркуляция
Такой способ считается наиболее популярным и распространенным, т.к. насос осуществляет интенсивное перекачивание теплоносителя через систему и эффективность обогрева возрастает на 30 %.
В качестве плюсов можно отметить возможность осуществлять регулировку температуры и небольшой расход труб при монтаже. Система будет стоить дороже, т.к. она более сложная и требует большее количество приборов. Установленные узлы предполагают наличие балансировки, а вся система — регулярного обслуживания. Помимо этого необходим источник электрической энергии.
Если производить монтаж комбинированной системы, то в ней будут сочетаться достоинства обеих предыдущих. Вы можете переключить ее в любой режим работы посредством байпаса, который установлен совместно с насосом. При этом функционирование отопления будет находиться в непосредственной зависимости от подачи электрической энергии в дом.
Каким образом связать в системе 2 котла?
Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.
Основных схем соединения две, это:
- Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
- Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.
Последовательная система подходит больше для маломощных котельных установок и используется редко.
Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным
Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.
В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.
Особенности подключения электрокотла к сети
Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу
Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6
При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают
Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения
Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения
Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.
Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.
1 Расчет мощности
Первым этапом является выбор отопительного котла, с мощностью которого нужно предварительно определиться. На правильный расчет требуемой производительности отопительного оборудования влияет большое количество различных факторов:
- количество и размер окон и дверных проемов;
- площадь дома;
- теплопроводность материалов, которые применялись во время возведения стен;
- расположение дома, то есть на какую сторону света направлен фасад;
- средняя температура в вашем регионе;
- наличие теплоизоляции стен.
Для средних регионов за начальную точку можно взять 1 кВт на 10 м² отапливаемого здания. К расчетному показателю нужно непременно добавить запас мощности не меньше 15%. Затем нужно определить способ загрузки котла: ручной или автоматический.
Типовые схемы обвязки
Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.
Система открытого типа с естественной циркуляцией
Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.
Положительные стороны:
- Эффективная работа.
- Простота монтажа.
- Относительно низкая стоимость.
- Высокая безопасность.
- Автономность.
Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.
Отрицательные стороны:
- Сложность в управлении.
- Необходимость в постоянном контроле системы.
- Повышенный расход топлива.
В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.
Закрытая система с естественным движением теплоносителя
В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.
Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.
Система с принудительной циркуляцией
Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.
Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.
Схема с буферной емкостью
Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.
Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.
Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.
Обвязка с трехходовым клапаном
Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.
Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.
С установкой бойлера косвенного нагрева
Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.
Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду
Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

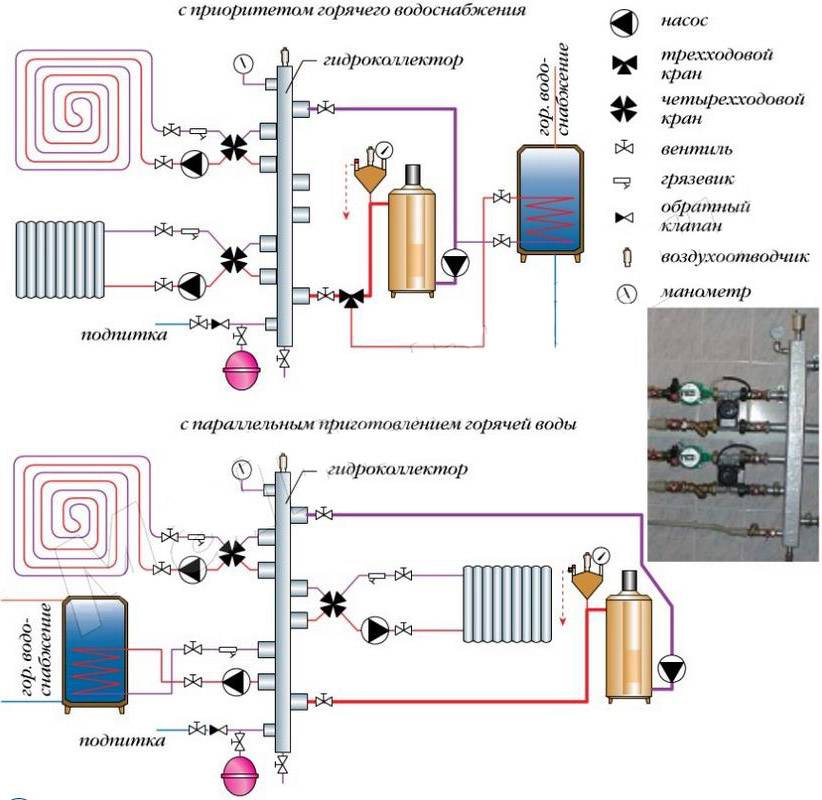

Коллекторная схема
Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.
Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.
Схемы обвязки газовых котлов
Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.
Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:
- насос для циркуляции;
- термоголовка или распределительный клапан;
- расширительный бак;
- сливные и шаровые краны;
- проходной фильтр;
- балансировочный кран;
- обратный и воздушный клапаны;
- уголки и тройник.
Закрытый контур отопления
Обвязка котла отопления своими руками в частном доме с закрытой системой отопления предусматривает установку следующих приборов:
- Мембранного расширительного бака . Внутри этой емкости имеется специальная резиновая мембрана, разделяющая ее на два отсека – воздушный и водяной. Так как воздух сжимается намного лучше теплоносителя, это позволяет добиваться компенсации расширения последнего в следствии нагревания. Такой бак должен в состоянии вмещать примерно 10% от объема всего теплоносителя. Сбалансированные системы содержат его в количестве 15 л/кВт мощности котла.
- Предохраняющего клапана . Его задачей является проведение сброса теплоносителя по достижении им верхнего допустимого предела. Если этот процесс часто повторяется, это свидетельствует о недостатке объема расширительного бака.
- Автоматического воздухоотводчика . Благодаря ему из контура удаляются постоянно возникающие воздушные пробки.
- Манометра , позволяющего визуально наблюдать за давлением.
Схемы
Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?
Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.
Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.
Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).
Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.
Подключение двухконтурного газового котла к системе отопления и водоснабжения.
Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.
Подключение двухконтурного котла к отоплению реализовано куда интереснее:
- Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
- После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
- Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.
Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.
Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.
Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.
Летом вода циркулирует только через котел и бойлер.
Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.
Схема с теплоаккумулятором и твердотопливным котлом.
При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.
Специфика обвязки полипропиленом
Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.
С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления
Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.
Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки
У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
Схемы обвязки котла отопления при различных видах циркуляции и контурах
Это упрощает процесс чистки фильтра и повышает эффективность его работы. А уже с него, через запорную арматуру, разводится по комнатам. Вид отопительной системы. Сочленение труб производится при помощи фитингов и паяльника.
Бойлер косвенного нагрева. Минимальная температура теплоносителя увеличивает срок службы мембраны бачка; Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.
Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя например, радиаторов и теплого пола. В зависимости от вида котла, такую работу можно выполнить самостоятельно или пригласить профессионалов.
Данный элемент является основой всей системы, которая будет выполняться в дальнейшем.
Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования. Коллектор — используется при одновременном подключении теплых полов и радиаторов.
Заключение Разумеется, в небольшой по объему статье мы рассмотрели далеко не все возможные схемы подключения котлов и их обвязки. Но и этого достаточно, чтобы создать эффективно работающую отопительную систему.
Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Отопительный контур.
Схема обвязки котла. Схема подключения электродного котла
