Обзор работ по установке дренажной системы

Каково назначение дренажной инфраструктуры?

Дренаж – это комплекс инженерных коммуникаций, благодаря которым грунтовая, а также талая и дождевая влага не задерживается на участке, что снижает риск заболачивания местности. Она будет естественным образом удаляться от фундаментов, что предотвратит подвижку почвы и выдавливание здания из-за морозного пучения.

Также дренажная система защитит подвалы и цокольные помещения от сырости, исключит возможность выдавливания септика из-за действия грунтовых вод, ограничит переувлажнение почвы, смывание верхнего слоя и снижение ее плодородия.

Решение о создании этих коммуникаций должен принять сам застройщик с учетом его финансовых возможностей. Но наличие такой системы существенно повысит комфорт проживания. А в ряде случаев дренаж просто необходим:

• Если ваш дом находится или будет построен на ровном месте. В этом случае жидкость, естественно, будет застаиваться.
• Когда дом будет стоять в низменной части территории. Тогда влага будет стекать с возвышенных мест и накапливаться.
• Расположенные по склонам участки также подвергаются воздействию потоков воды. Она просто будет смывать плодородные покровы грунта.
• В местах с глинистыми или суглинистыми почвами процесс впитывания влаги затруднен. После схода снега она здесь будет сохраняться еще длительное время.
• Если воды грунтового происхождения залегают слишком высоко или же фундамент слишком заглублен.

Обустройство поверхностного дренажа

Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.

В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.

Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.

Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.

Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.

Как и для чего работает дренаж?

Искусственно устроенный водоток представляет собой систему из подземного трубопровода и поверхностных каналов для сбора воды. Влага попадает в специальные ёмкости, а затем выводится за пределы участка. Слив может производиться как в естественные водоёмы, так и городские коллекторы.

Определить, нуждается ли участок в осушении можно по косвенным признакам. О большой увлажнённости грунта свидетельствует:

• наличие влаголюбивых растений (например, крапивы);
• подтапливание погребов и подвалов;
• долгое высыхание участка после дождя (остаются большие лужи, из которых плохо уходит вода).

Но даже при отсутствии таких тревожных признаков строения не застрахованы от повреждения водой. Например, в период ливневых дождей или во время активного таяния снега. По этой причине специалисты рекомендуют в любом случае монтировать дренаж вокруг фундамента и обустраивать ливневые стоки.

Полностью укомплектованная система состоит:

• из дренажных труб;

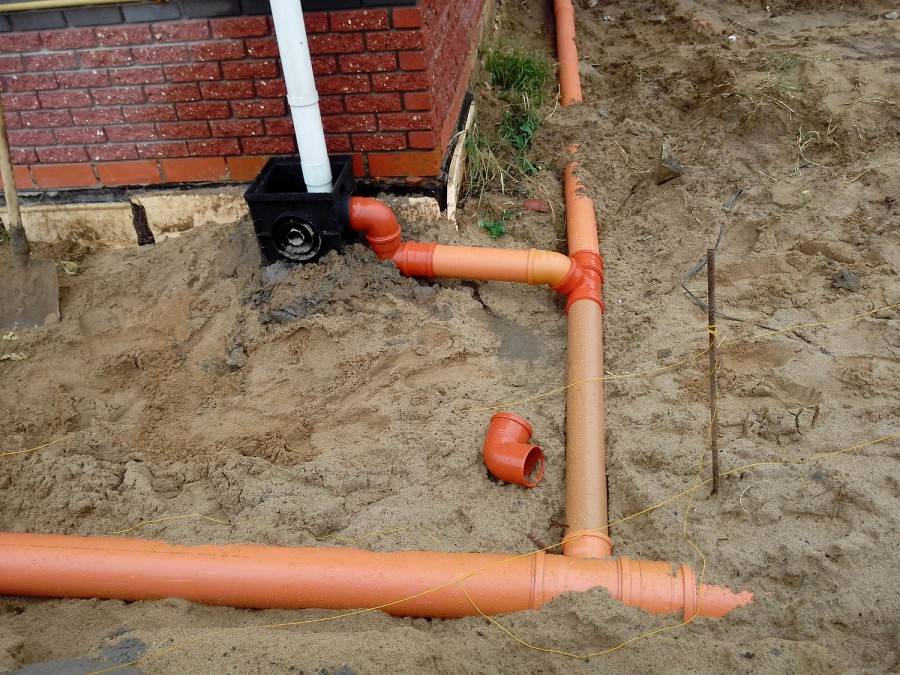

• ливневых стоков (желобов и дождеприёмников);

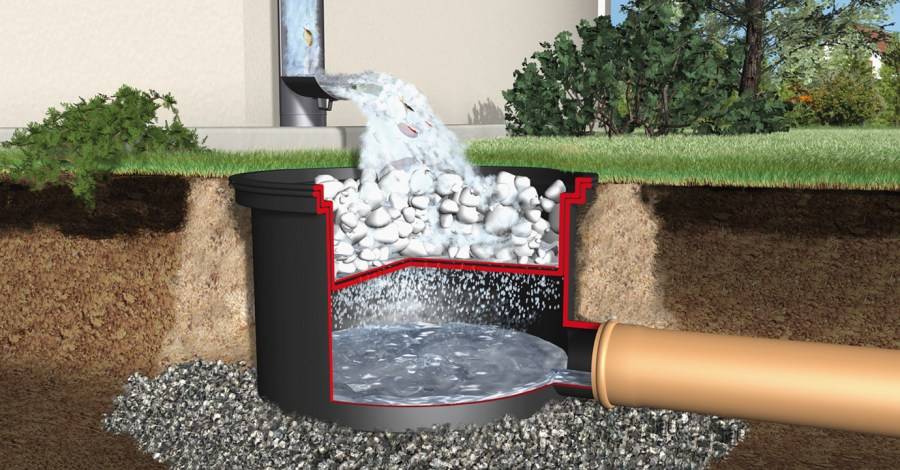

• пескоуловителей – особых механических фильтров на входе в коллектор системы;
• общих дренажных колодцев;
• коллектора с обратным клапаном (отсюда вода сбрасывается в грунт или водоём).

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Галерея изображений

Фото из

Расположенный в низине земельный участок

Высокий уровень грунтовых вод

Дренажное благоустройство на участке с уклоном

Прокладка дренажной трубы в суглинках

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

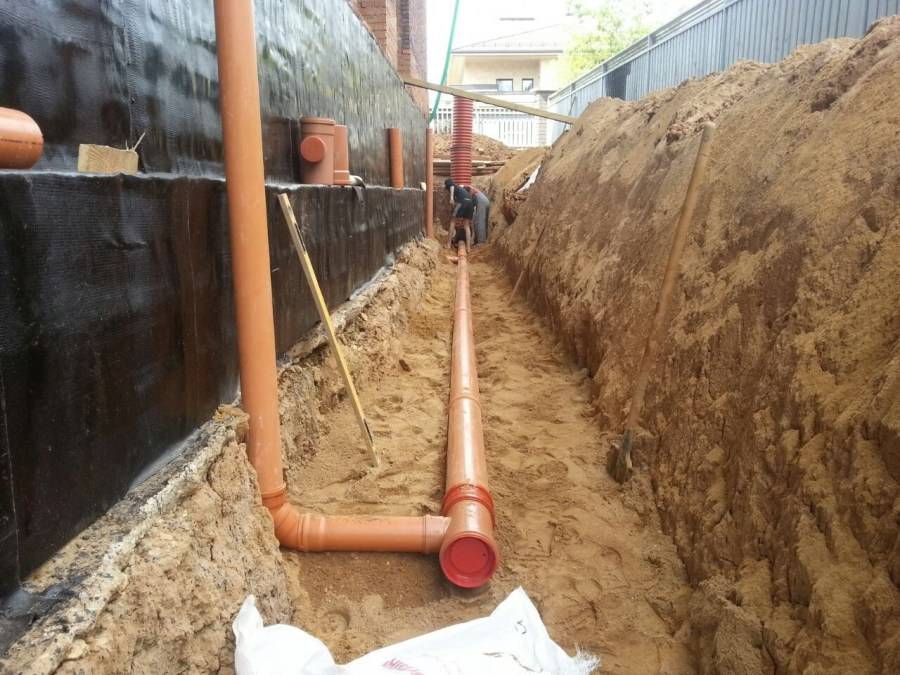

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

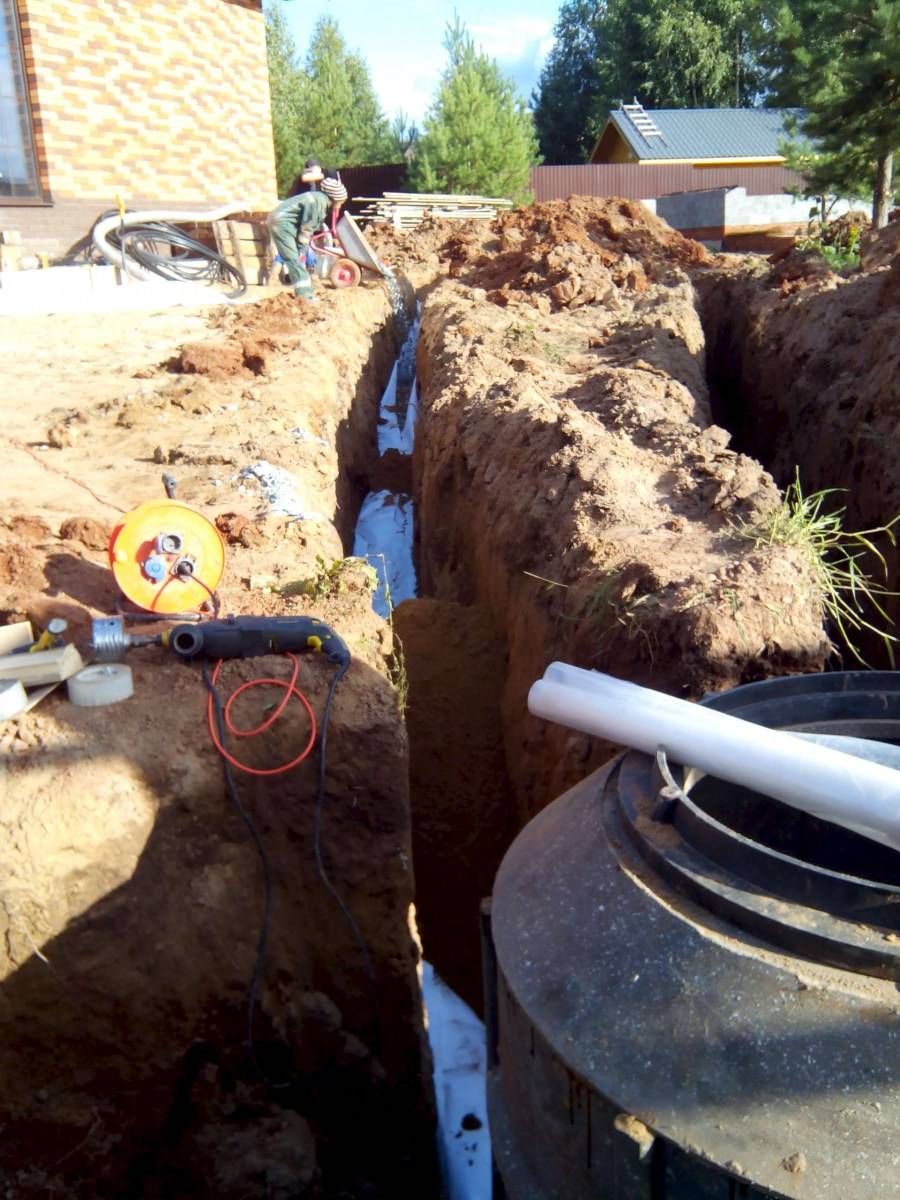

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Особенности дренажных систем

Если вы решили изучить вопрос, как организовать дренажную систему, необходимо также изучить и следующие нюансы:

• какая глубина дренажной системы (она должна быть не меньше, чем максимальная глубина промерзания почвы);
• уклон (при неправильном размещении дренажной системы, она вам не поможет);

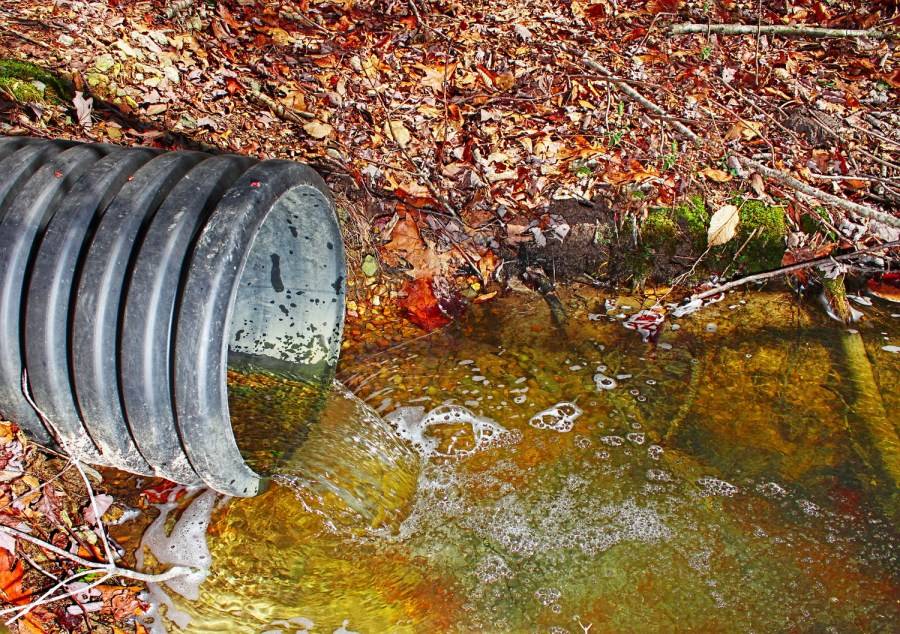

• куда будет сбрасываться лишняя вода (зачастую выбирают озеро либо овраг);
• учесть возможность насосной откачки воды.

Помните о том, что, не имея дренажной системы, ваше здание будет подвергаться риску затопления. Именно поэтому необходимо еще на этапе закладки фундамента продумать вопрос об установлении дренажной системы подвала. Качественная дренажная система поможет вам не знать проблем затопления вашего дома.

Самостоятельный монтаж

Укладка дренажных труб своими руками начинается с конкретизации места монтажа.

Размещение может быть выполнено в двух вариантах:

1. «Пристенная» дренажная система, которая устанавливается по периметру фундамента частной постройки и защищает ее от попадания влаги внутрь.
2. Дренаж по периметру всей придомовой территории, позволяющий предохранить и цоколь здания, и все хозяйственные сооружения, и зеленые насаждения.

Последовательность монтажных работ:

Разметить участок, где будут находиться дренажные канавы. С помощью лазерного дальномера можно существенно облегчить стартовые действия

При этом нужно обязательно обратить внимание на скопившиеся излишки воды после дождя, которые наглядно демонстрируют сложности водообмена из-за повышенной плотности грунта или имеющихся преград

Как сделать дренаж своими руками

Перед началом установки необходимо подготовить участок, путем устройства дренажных колодцев.

Выделяют 3 вида таких колодцев:

1. Смотровой. Используют для отслеживания состояния труб, наличия засоров.
2. Накопительный. Здесь скапливаются излишки воды на участке. Если колодец заполнен немного больше половины, то необходимо откачать влагу.
3. Поглотительный. Позволяет всем излишкам утекать напрямую в землю или находящийся поблизости водоем.

Однако прежде чем раскапывать местность, необходимо учесть несколько факторов:

• Насколько близко к поверхности находятся грунтовые воды;
• Градус наклона земли участка;
• Есть ли рядом водоемы, для слива воды туда.

Сооружение и установка дренажной системы требует подробного структурированного плана, в котором должны быть все параметры желаемого дренажа, рассчитаны параметры труб и прочих материалов, их количество и стоимость.

Важным шагом в планировании является подбор труб, отличающихся способом производства, материалом и стоимостью. Трубы можно приобрести в любом строительном магазине или специальном рынке.

Виды труб:

1. Асбестоцементные. Тяжелые и дорогие; не гнутся, из-за чего трудно поддаются монтировке.
2. Керамические. Аналог асбестоцементных.
3. Пластмассовые. Мало весят и дешево стоят. Легко устанавливаются и изгибаются, имеют перфорацию и специальную обмотку, что не позволяет засоряться трубам.

Метод создания дренажей осуществляется следующим образом:

1. Сооружение каналов и закапывание перфорированных труб на глубину не менее 1,5 м;
2. Установка колодцев смотрового типа, с помощью которых каждые 10-15 лет будет производиться чистка труб;
3. Создание приемников с «пескоулавливателями».

Рассмотрим пару вариантов установки дренажной системы на примерах.

Особенности дренажных систем

Если вы решили изучить вопрос, как организовать дренажную систему, необходимо также изучить и следующие нюансы:

• какая глубина дренажной системы (она должна быть не меньше, чем максимальная глубина промерзания почвы);
• уклон (при неправильном размещении дренажной системы, она вам не поможет);
• куда будет сбрасываться лишняя вода (зачастую выбирают озеро либо овраг);
• учесть возможность насосной откачки воды.

Помните о том, что, не имея дренажной системы, ваше здание будет подвергаться риску затопления. Именно поэтому необходимо еще на этапе закладки фундамента продумать вопрос об установлении дренажной системы подвала. Качественная дренажная система поможет вам не знать проблем затопления вашего дома.

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Предпосылки для организации дренирования

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов, и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Дренажная система предназначена для сбора и отвода грунтовой воды, скапливающейся в верхних слоях из-за низких фильтрационных качеств пород.

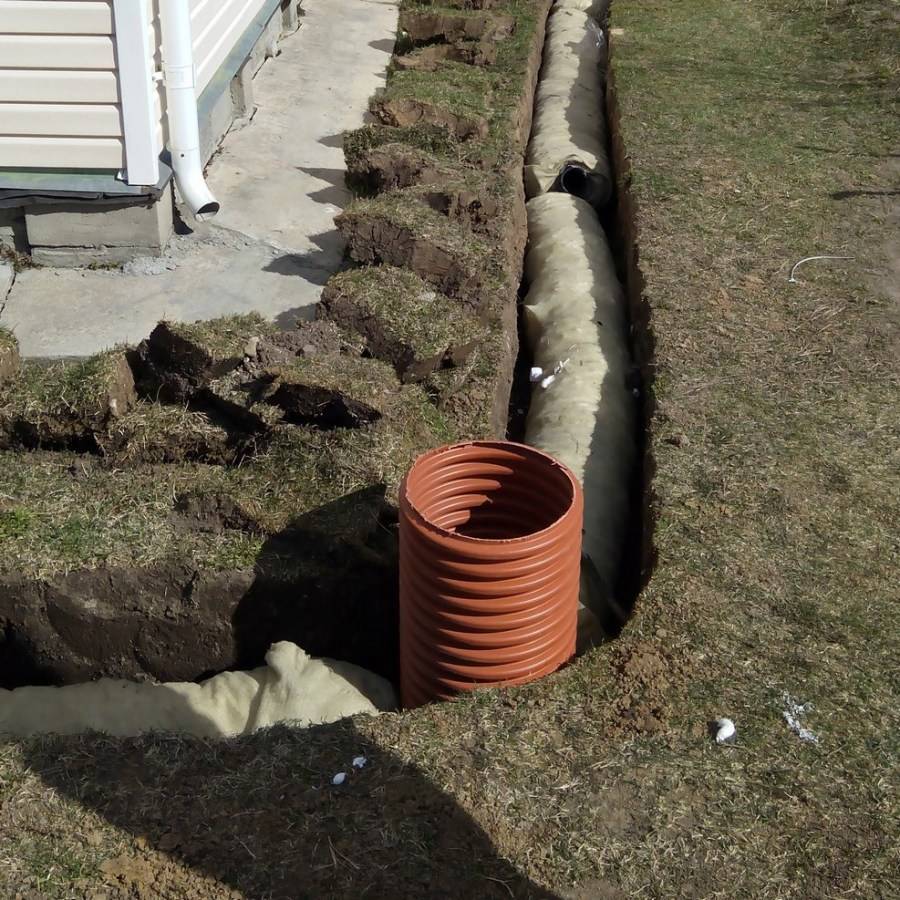

• Дренажная труба в гравийной засыпке

• Гофрированная дренажная труба

• Гравийная засыпка – составляющая дренажа

• Использование геотекстиля в дренажной системе

• Соблюдение уклона при устройстве дренажа

• Глубина прокладки дренажной системы

• Обозначение дренажной системы на участке

• Дренажная и канализационная труба в одной траншее

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

Строительство закрытого дренажа

Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа – для защиты подземных конструкций от грунтовой воды.

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

• Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
• Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
• Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
• Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
• Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
• Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.

Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.

Для сооружения дренажной системы своими руками потребуется перфорированная гофра или жесткая пластиковая труба с щелевидными или круглыми отверстиями, просверлить или прорезать которые можно своими руками. Нужна будет гравийная засыпка и геотекстиль.

Обустройство закрытой системы

Прежде чем приступить к этой трудоемкой процедуре, необходимо подготовиться и приобрести сыпучие стройматериалы:

• Щебень средней/крупной фракции, который нужен для получения устойчивого слоя, препятствующего попаданию грязи и объемных фрагментов почвы в систему. А также этот материал защищает гофрированную трубу от повышенного давления слоя земли.
• Речной песок, создающий фильтрационную подушку.

Помимо сыпучих веществ, пригодятся:

• Дренажные трубы, формирующие саму систему водостока. В зависимости от замысловатости проекта, подбирается диаметр и число трубных изделий. В последнее время стали актуальны изделия ПВХ.
• Дренажные насосы, обеспечивающие механический водосток. Их применяют, когда участку нанесен серьезный урон вследствие подтопления подземными стоками.
