Водогрейные котлы

Стоимость

Для водогрейных котлов характерен довольно большой разброс цен.

• котел «Каракан 8-ТПЭ» (мощность — 8 кВт): 12200 руб.;
• котел «Сибирь КВО 15 ТПЭ» (мощность — 15 кВт): 17400 руб.;
• котел «Гефест-15» (мощность — 15 кВт): 21570 руб. (комбинированный, то есть имеет встроенный ТЭН);
• котел «Каракан 12-ТГЭВ» (мощность — 12 кВт, дополнительно имеются газовая горелка, ТЭН, водогрейный бак): 21700 руб.

Импортные котлы обходятся значительно дороже, например:

• котел «BURNit WBS 25» (Болгария, 25 кВт, дополнительно может работать на газу, дизельном топливе и масле): 86250 руб.;
• Viadrus Hercules U22C-2 (Чехия, 11,7 кВт): 44 тыс. руб.;

Buderus Logano S111-2 (Германия, 12 кВт) стоит 53440 руб.

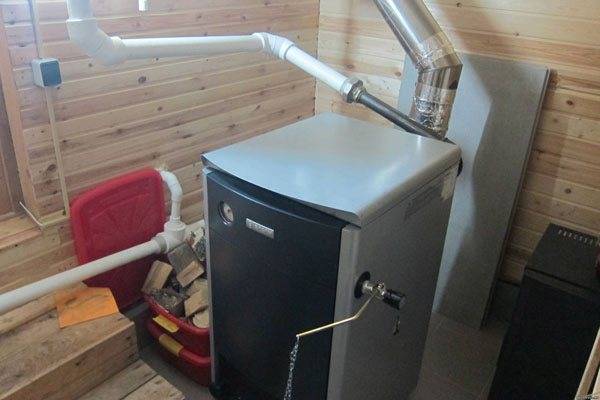

Особенности установки водогрейного котла

Рассмотрим особенности монтажа твердотопливных приборов, учитывая их распространенность. Сама процедура состоит из нескольких этапов, а примерный алгоритм действий приведен ниже.

Этап первый. Подготовка. Подготавливать нужно помещения (в том числе то, в котором будет установлен прибор). Для котла необходимо подготовить бетонный фундамент, хотя существуют и другие требования (минимальные расстояние до других предметов, к примеру).

Этап второй. Установка. Очевидно, что на данном этапе устанавливается сам котел на свое место.

Этап третий. Обвязка. Данный этап по праву считается наиболее сложным. Необходимо подключить все коммуникации, а также дополнительные элементы – к примеру, расширительный бак.

Этап четвертый. Дымоходная труба. На следующем этапе необходимо обустроить дымоход.

Этап пятый. Пробный запуск. Когда все будет готово, необходимо проверить оборудование на предмет работоспособности. Детально процесс установки описан в приведенном ниже файле.

Также рекомендуем посмотреть видеоролик по теме. На этом все, удачи!

Влияние сажи и накипи в процессе эксплуатации

Если на поверхности отопительного оборудования образуется слой сажи, ее низкая теплопроводность значительно затруднит передачу теплоты от производимых газов к стенкам отопительного устройства.

Это автоматически приведет к перерасходу топливной массы, к значительному снижению выработки пара, а также горячей воды.

Наличие накипи на стенках при относительно небольшой теплопроводности в значительной степени может уменьшить передачу теплоты от стенки устройства к воде.

Что такое паровой котёл КП, вы можете узнать тут.

Как результат, его стенки достаточно сильно могут перегреться, в некоторых случаях они разрываются, тем самым вызывая аварии котельных устройств.

На основании этого можно сделать вывод, что максимально эффективная работа котла может быть произведена исключительно при регулярной чистке подобного оборудования.

Образования накипи можно избежать только посредством установки специального грязевого фильтра, а также достаточно частых продувок основных элементов оборудования через воздушные штуцера.

Данный метод будет малодейственным в том случае, если работа оборудования будет осуществляться с использованием жесткой воды. Это говорит о том, что на качестве используемой воды экономить не стоит.

Процесс предварительной водоподготовки поможет увеличить общий срок службы устройства, а также всей тепловой системы.

При этом, в процессе всего срока эксплуатации у водогрейного котла сохранятся достаточно высокие показатели коэффициента полезного действия. Кроме того, это идеальная возможность сэкономить количество расходуемого топлива.

Об устройстве котла на отработанном масле, читайте здесь.

Приобретение водогрейного котла от проверенного производителя гарантирует, что установленные в конструкции насосы обеспечат идеальные скоростные режимы теплоносителя. Также полностью исключается возможность образования накипи, сильного перегрева поверхности, соответственно, предотвращается выход системы из строя.

Титан

К котлам, работающим на дровах, которые греют воду для принятия душа или ванны, относятся титаны. Этим приспособлениям, создающим удобство в доме — уже много десятков лет, но они востребованы и сегодня, так как являются доступным и проверенным способом нагрева воды.

Котел-титан в ванной

Титан достаточно компактен, и поэтому может быть установлен прямо в ванной комнате или в удобном уголке дачного домика, где обычно хозяева участка принимают душ. Главное, чтобы в дом была проведена вода, и был устроен для нее слив. Раньше готовый титан нужной модели было достаточно сложно приобрести в магазине, поэтому их обычно мастерили самостоятельно или заказывали умельцам. Сегодня же его вполне можно подобрать в торговой сети или, по старинке, изготовить самостоятельно, если есть необходимые навыки и инструменты.

Что же такое водогрейный титан? Этот прибор, оборудованный топочной и поддувальной камерой, на которой сверху устроен водяной бак. Дымоходная труба от печки с топкой проходит через бак с водой.

Принципиальная схема котла-титана

Готовые титаны в основном изготовлены из стали и имеют эмалированное или оцинкованное внутреннее покрытие. Топка же может быть изготовлена из стали и иметь чугунные вставки, или же полностью быть выполненной из чугуна. В комплект готового изделия входит смеситель, кронштейны и трубка для душа.

Какой должен быть теплообменник в двухконтурном котле?

Задавшись целью обеспечить в квартире максимальный комфорт, не следует вдаваться в крайности и стараться прибрести все и сразу

Важно помнить: «лучше главный враг хорошо». Современные настенные модели двухконтурных котлов выпускаются с двумя типами теплообменников:

• раздельные изделия;
• битермические устройства;

Агрегаты с раздельными изделиями – это котлы, в которых имеется два теплообменника. Главный или основной используется для нагрева теплоносителя в системе отопления, тогда как вторичный теплообменник рассчитан на нагрев воды в системе горячего водоснабжения. В первом типе основная работа выполняется по нагреву теплообменника, отвечающего за работу системы отопления. Вторичный теплообменник уже путем косвенного нагрева за счет разогретого теплоносителя воды, в системе ГВС.

Подобрав для себя такую модель, ориентируйтесь на ее достаточно высокую стоимость.  Причина высокой цены в большем количестве отдельных элементов и дополнительных функций.

Второй вариант — котлы с битермическими теплообменниками имеют сдвоенные элементы. В процессе работы котла осуществляется одновременный нагрев теплоносителя для отопления и воды для системы ГВС. Соответственно в подобных системах быстрее образуется накипь, ухудшается проходимость теплоносителя и горячей воды в трубопроводе.

Котлы с водяным контуром

Сегодня обеспечить работу системы отопления и нагрев воды для хозяйственно-бытовых нужд можно при помощи всего одного устройства — котла с водяным контуром.

Это устройство представляет собой обычный отопительный котел, в который вмонтировали бойлер. Последний, как и в случае с водогрейным котлом, может располагаться как над топкой, так и сбоку от нее.

Наиболее простым и в то же время самым известным представителем данной категории оборудования является титан.

Расположенный внутри топки теплообменник подключается к отопительному контуру, вследствие чего через него прокачивается теплоноситель — теперь уже вода. Часть этого теплоносителя по отдельной ветке подается на теплообменник, установленный внутри бойлера, благодаря чему и осуществляется нагрев имеющейся в бойлере воды.

Чтобы отопитель мог снабжать теплом две системы одновременно, он должен обладать значительной производительностью. Поэтому разработчики применяют различные конструктивные решения, обеспечивающие полное сгорание топлива и усвоение максимально возможного количества выделяющейся при этом энергии.

Чтобы теплоотдача от твердотопливного котла была максимальной, используйте только хорошо высушенное топливо.

Котельное оборудование

Котлы являются основным элементом организации и реализации паросилового цикла системы теплоснабжения. Корпус маломощных котлов низкого давления изготавливают из чугуна, а среднего и высокого давления из котловой стали.

Для того чтобы правильно подобрать тип и количество котлов, выполняют технико-экономические расчеты, с учетом следующих факторов:

1. Максимальная и минимальная тепловая нагрузка потребителей в зимнее и летнее время.
2. Расстояние и диаметры тепловых сетей с разбивкой к каждому потребителю.
3. Качество воды и топлива.
4. Уровень автоматизации газовой котельной.
5. Размеры котельной.

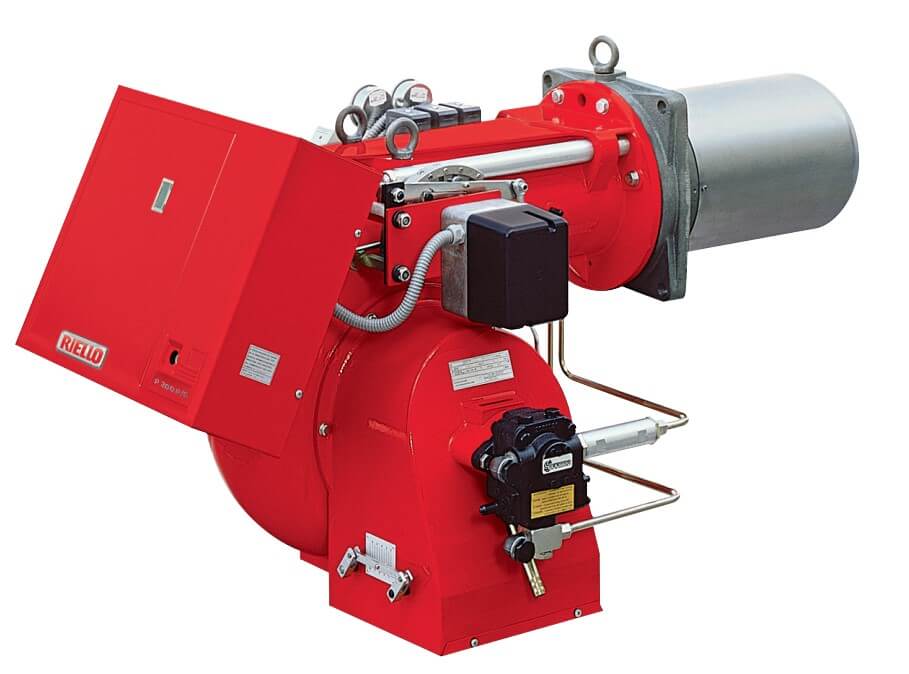

Следующим по важности элементом котлоагрегата является горелочное устройство, где происходит процесс смешивания газа и воздуха и розжиг газовоздушной смеси с образованием факела. Сам процесс горения происходит в топочной камере. Выбор котла по теплопроизводительности горелки должен соответствовать ее мощности с учетом аварийного резерва

Неплохое газовое оборудование Лемакс можно приобрести в Ишиме

Выбор котла по теплопроизводительности горелки должен соответствовать ее мощности с учетом аварийного резерва. Неплохое газовое оборудование Лемакс можно приобрести в Ишиме.

Работа горелки обеспечивается газовым оборудованием котельной: ГРУ или ГРП, регуляторами, фильтрами, приборами контроля и системой безопасности. Все элементы газового хозяйства относятся к объектам повышенной опасности, их работа регламентируется СНиП II-35-76 «Котельные установки».

Принцип работы

Данный агрегат относится к котлам прямого горения, то есть топливо сжигается в нем самым обычным незамысловатым образом. Образующаяся при этом зола ссыпается в зольную камеру, откуда ее периодически нужно удалять.

Наиболее удобными в обслуживании являются котлы, у которых в зольной камере производитель установил выдвижной поддон.

Загрузка топлива и удаление золы осуществляется традиционно — через соответствующие дверцы в корпусе. Отличие от обычных твердотопливных отопителей состоит в увеличенных размерах топки и наличии водогрейного бака. Заметим, что котлы этой разновидности не являются двухконтурными. Здесь, скорее, речь идет о бойлере косвенного нагрева (и частично прямого), встроенном в корпус котла.

Принцип работы котла

Но и косвенный нагрев здесь не совсем обычный. Как известно, в бойлерах косвенного нагрева тепло нагреваемой среде доставляется при помощи воды или другого жидкостного теплоносителя (масло, антифриз), которым заполнен отопительный контур. В водогрейном же котле тепловая энергия передается при помощи воздуха: внутри водогрейного бака имеются трубки, связанные с установленным в топке теплообменником, и вся эта система по сути является пустой, то есть она заполнена воздухом, который в ней циркулирует.

На первый взгляд такое решение может показаться странным, ведь мы привыкли в роли теплоносителя видеть именно воду, теплоемкость которой в 800 раз превышает теплоемкость воздуха. Но все становится на свои места, если вспомнить, что интенсивность теплообмена зависит не от теплоемкости, а от перепада температур. Воздух за счет малой теплоемкости нагревается быстрее, чем вода, а значит, и тепло он будет отдавать более активно. Поскольку все компоненты расположены внутри корпуса котла, теплопотери отсутствуют, так что необходимости в применении теплоносителя с большой теплоемкостью нет.

Расположение бака влияет на эффективность работы системы нагрева воды. Наилучшие показатели демонстрируют котлы, у которых водогрейный бак расположен над топкой, а не сбоку от нее. Это объясняется стремлением нагретого воздуха подниматься вверх.

Котел твердотопливный

Котлы, оснащенные вентилятором, могут дольше работать на одной закладке топлива, чем не имеющие такового. Работает такая система следующим образом:

1. Пользователь устанавливает на специальной панели температуру, которая должна поддерживаться в водогрейном баке, после чего закрывает дверцу топки (в таких моделях она является герметичной) и запускает вентилятор, установленный в подсоединенном к топке воздуховоде.
2. Как только температурный датчик зафиксирует нагрев воды до желаемой температуры, он подаст сигнал на контроллер и тот отключит вентилятор. При этом в воздуховоде опустится под собственным весом так называемая гравитационная заслонка (она открывается только во время работы вентилятора — потоком воздуха), так что подача кислорода в топку будет полностью перекрыта. Это приведет к затуханию огня, но угли при этом останутся — котел перейдет в режим ожидания.
3. При остывании воды датчик снова просигналит контроллеру и тот запустит вентилятор. Последний раздует угли в топке и там снова разгорится огонь.

Благодаря такой схеме время работы на одной порции топлива удается продлить с 4-х часов до 8 – 10.

Чем выше будет расположен вентилятор котла, тем лучше: установленные у самого пола нагнетатели тянут пыль, которая засоряет воздуховод и вызывает зашлакованность топки.

Критерии выбора отопительного оборудования

При выборе котла основным фактором является доступный вид топлива. Наиболее экономичный вариант – газовое оборудование, дороже всего обойдется эксплуатация электрокотла. Основные критерии выбора:

• Мощность – в расчет берется площадь помещения, климатические условия региона, качество теплоизоляции здания. Приблизительная формула вычисления мощности – 100 Вт на 1 м2.
• Количество контуров – для отопления достаточно одноконтурной модели, но двухконтурный вариант с горячей водой более функциональный.
• Стоимость отопительного оборудования, его монтажа и подключения к системе.
• Степень автоматизации – котлы с блоком управления просты в эксплуатации. Им не требуется постоянный контроль со стороны человека.

Популярные фирмы производители

Лучшие изготовители твердотопливных моделей:

1. Bosch. Вариант «Солид» – оптимальная система для отопления жилища, работает на дровах или угле, тепловая производительность – до 2000 В.
2. АОТВК. Твердотопливный котел отечественного производства с варочной панелью и водяным контуром.
3. SFL. Модификация поддерживает стабильную температуру в отопительной системе и ГВС. Оборудование работает в комбинированном или пеллетном режиме.
4. Кобальт. Назначение – обогрев различных зданий с возможностью обеспечения естественной или принудительной циркуляции.
5. Куппер. Российский котел на твердом топливе с номиналом 28 кВт и со встроенным ТЭН.

Лучшие газовые вариации:

1. Vaillant. Итальянский концерн, поставляющий отопительную технику почти в 100 стран. Упор при изготовлении агрегатов делается на внедрение инновационных технологий.
2. Buderus. Немецкий производитель изготавливает настенные, конденсационные, напольные и конвекционные котлы.
3. Ariston. Мировой бренд бытовой техники, в ассортименте которого имеются водогрейные модификации котлов различного предназначения.
4. BAXI. Фирма из Италии, ориентированная на выпуск настенных и напольных газовых котлов в конденсационном либо классическом исполнении.
5. Protherm. Словацкая торговая марка, продукция которой отличается хорошим сочетанием цены и качества.

Котел горячего водоснабжения – универсальный агрегат, на рынке представлен различными модификациями, среди которых несложно выбрать подходящий вариант для поставленных целей.

Для обеспечения надежной работы устройств производители, как правило, предъявляют требования к воде для водогрейных котлов.

4.2. Чугунные секционные водогрейные котлы

Чугунные секционные водогрейные котлы имеют небольшую теплопроизводительность и применяются в основном в системах водяного отопления отдельных жилых и общественных зданий. Котлы данного типа предназначены для подогрева воды до температуры 115 °C при давлении 0,7 МПа. В ряде случаев чугунные котлы используются для получения водяного пара, с этой целью их оборудуют паросборниками.

Из большого числа разнообразных конструкций чугунных секционных котлов промышленного выпуска наибольшее распространение получили котлы типов «Универсал», «Тула», «Энергия», «Минск», «Стреля», «Стребеля», «НРч», КЧ и ряд других.

Рис. 4.1. Чугунный секционный водогрейный котел «Энергия-3»:

1 — секция котла; 2 — стальной канат; 3, 10 — патрубки для входа и выхода воды; 4 — шибер; 5 — дымоход; 6 — колосниковая решетка; 7 — воздуховод; 8 — дверка; 9 — противовес

Производство большинства из указанных типов котлов прекращено около 30 лет назад, однако они еще достаточно долго будут находиться в эксплуатации. В этой связи в качестве примера рассмотрим конструкцию чугунного секционного водогрейного котла «Энергия-3». Котел собирают из отдельных секций (рис. 4.1), соединяемых между собой с помощью вкладышей — ниппелей, которые вставляются в специальные отверстия и затягиваются стяжными болтами. Такая конструкция позволяет создавать требуемую поверхность нагрева котла, а также проводить замену отдельных секций в случае их повреждения.

Вода в котел поступает через нижний патрубок поднимается вверх по внутренним каналам секции, нагревается и выходит из котла через верхний патрубок Топливо в топку подается через проем дверкой Воздух, необходимый для горения, поступает под колосниковую решетку по воздуховоду 7. Образующиеся при сжигании топлива продукты горения (ПГ) движутся вверх, затем направление потока ПГ изменяется на 180°, т.е. поток Г1Г движется вниз по кирпичным каналам и далее направляется через общий сборный дымоход в дымовую трубу.

При движении ПГ охлаждаются, их теплота передается воде, находящейся внутри секций. Таким образом происходит нагрев 66 воды до требуемой температуры. Тяга в котле регулируется шибером, соединенным стальным канатом через блок с противовесом Номинальная мощность водогрейных котлов «Энергия-3» 0,35… 0,69 МВт, КПД 73%.

Газовый водогрейный котел — общее представление

Водонагревательный газовый котел, представляет собой вид бытового котельного оборудования большой мощности, рассчитанный на одновременное решение двух задач — отопления внутренних помещений большой площади и обеспечения в нормальном объеме ГВС (горячим водоснабжением). Данный вид отопительной техники применяется в автономных системах отопления, в которых циркуляция воды осуществляется принудительно.

В процессе работы бытовой котел способен нагревать теплоноситель до температуры 95 град. по Цельсию, создавая рабочее давление в системе 0,6 МПа. Водогрейный автономный газовый котел или на твердом топливе обладает высокой мощностью, которую принято измерять в мегаваттах. Модели, представленные сегодня на рынке, имеют различную мощность. Котлы для частного дома обычно имеют мощность в диапазоне 0,4 – 1 МВт. Промышленные агрегаты способны обогревать большие площади, до 30-40 тыс. кв. м., обладая мощностью, в 1,5-4 МВт. Благодаря своей конструкции и принципу действия водонагревательные котлы имеют один из самых высоких КПД, — до 92%.

Основные преимущества водогрейных газовых агрегатов следующие:

• быстрый выход на оптимальные режимы работы – 2-4 часа;
• компактность;
• легкость монтажа;
• простота эксплуатации и обслуживания;
• экологичность.

Главное преимущество котлов этого типа — низкая себестоимость тепловой энергии, на порядок ниже, чем у других отопительных приборов. Основная сфера применения -обеспечение ГВС и отопление жилых объектов, находящихся вдали от теплоцентрали. Обычно водогрейные котлы устанавливают на объектах, где монтаж автономной котельной нецелесообразен с технической стороны и экономически невыгоден.

Другими словами, водогрейные котлы представляют собой высокотехнологичные устройства, в которых посредством сжигания голубого топлива вырабатывается большой объем тепловой энергии. Полученное тепло используется для нагрева воды – теплоносителя, который циркулирует в отопительном контуре. Циркулируя в трубопроводе отопительного контура, вода нагревает радиаторы отопления, отдающие затем тепло воздуху помещения. Давление, создаваемое в системе, обеспечивает необходимое поступление теплоносителя в самые дальние участки отопительного контура и обогрев помещений до комфортной температуры.

Основной момент, на который надо обращать внимание перед установкой водогрейного котла – бесперебойная подача воды. Хорошее техническое состояние водопровода является ключевым аспектом нормальной работы газо-нагревательного оборудования

Изготовление своими руками

Простенький водогрейный котел несложно изготовить самостоятельно. Вот что при этом нужно учитывать:

1. Выбирать материал топки следует с учетом того, какой вид топлива планируется использовать. Для угля характерна гораздо более высокая температура горения, чем для древесины, поэтому листы для изготовления топки угольного котла следует брать потолще — тонкая сталь быстро прогорит.
2. Идеальный материал — специальная жаропрочная котловая сталь. На втором месте — легированная жаропрочная сталь с добавками хрома и молибдена, например, марок 12ХМ или 12Х1МФ. Если предполагается использовать обычную сталь, то она должна иметь марку ниже сталь 35. В сталях более высоких марок при нагреве возникает эффект прикаливания, вследствие чего они становятся хрупкими.

В продаже имеются комплекты из вентилятора, термодатчика и контроллера (например, польской компании KG Elektronik), при помощи которых легко организовать принудительную подачу воздуха в топку (см. выше описание работы котла с вентилятором).

Для чего предназначены водогрейные котлы?

Данные агрегаты предназначаются для обогрева зданий с небольшой площадью, частных домов и таун-хаусов. Как правило, такие котлы устанавливаются в тех населенных пунктах, где отсутствует центральное отопление, или же, как вариант, обустройство котельной нецелесообразно. Как бы то ни было, под понятием «водогрейные котлы», причем вне зависимости от конкретной конструкции и модели, подразумеваются приборы, способные вырабатывать тепловую энергию (благодаря своим техническим параметрам) при сжигании того или иного топлива, а затем направлять ее рабочей жидкостью (теплоносителю), в роли которой обычно выступает вода. А когда эта вода, соответственно, циркулирует по трубопроводу контура отопления, то температура в доме поднимается до требуемого значения.

Конденсационный или традиционный котел?

Котлы как люди, есть традиционные, а есть нет

Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:

настенные модели – 92-93%

напольные – 90%

И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.

Ошибка №12
Значит для экономного отопления выгоднее всего брать именно его.

При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.

Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.

Средняя окупаемость разницы в стоимости конденсационного и традиционного котлов для частного дома составляет 3-5 лет в зависимости от условий. И чем меньше площадь дома + если газ при этом природный – тем дольше конденсатник будет себя окупать.

Устройство водогрейного котла на твердом топливе

Основными компонентами данного агрегата являются:

1. Топка: обычно изготавливается из толстых чугунных листов, но иногда вместо них производители используют огнеупорный кирпич.
2. Зольная камера (расположена под топкой и отделяется от нее колосниковой решеткой).
3. Теплообменник (расположен в верхней части топки). Обычно выполняется из чугуна.
4. Водогрейный бак для хозяйственно-бытовых нужд, устанавливается как над топкой, так и сбоку.
5. Патрубок для подключения к дымоходу.
6. Корпус с дверцами напротив топки и зольной камеры. Изнутри утеплен теплоизолятором на основе базальтового волокна с теплоотражающими экранами.
7. В некоторых моделях — вентилятор.

4.5. Водогрейные котлы серии КВ-ТКдля камерного сжигания твердого топлива

Котлы серии КВ-ТК предназначены для камерного сжигания твердого пылевидного топлива и имеют П-образную компоновку. Пыль твердого топлива подается в шесть турбулентных горелок (рис. 4.6), расположенных встречно по три горелки на каждой из боковых стен топочной камеры 7. Котел выполнен с твердым шлакоудалением.

Стены топочной камеры 7, поворотной камеры и заднего экрана выполняются газоплотными из труб диаметром 60 х 4 мм с шагом 80 мм. Для обеспечения газоплотности между трубами привариваются полосы 20 х 6 мм. В верхней части топочной камеры трубы заднего экрана закрывают наклонный скат переходной камеры и затем перед входом в поворотную камеру разводятся в фестон 2 На стенах топочной камеры установлены обдувочные аппараты с подачей к ним сжатого воздуха.

В конвективной шахте установлены два конвективных пакета выполненных из труб диаметром 28 х 3 мм. Под ними размещен трехходовой (по воздуху) воздухоподогреватель 5, выполненный из труб диаметром 40 х 1,5 мм, обеспечивающий подогрев воздуха до 350 °C. Для очищения конвективных поверхностей нагрева предусмотрено дробеочистительное устройство (установка дробеочистки). Котел подвешен к каркасу за верхние коллекторы. Воздухоподогреватель опирается на отдельный каркас. Котел имеет облегченную обмуровку.

Принцип работы

Данный агрегат относится к котлам прямого горения, то есть топливо сжигается в нем самым обычным незамысловатым образом. Образующаяся при этом зола ссыпается в зольную камеру, откуда ее периодически нужно удалять.

Наиболее удобными в обслуживании являются котлы, у которых в зольной камере производитель установил выдвижной поддон.

Загрузка топлива и удаление золы осуществляется традиционно — через соответствующие дверцы в корпусе. Отличие от обычных твердотопливных отопителей состоит в увеличенных размерах топки и наличии водогрейного бака. Заметим, что котлы этой разновидности не являются двухконтурными. Здесь, скорее, речь идет о бойлере косвенного нагрева (и частично прямого), встроенном в корпус котла.

Принцип работы котла

Но и косвенный нагрев здесь не совсем обычный. Как известно, в бойлерах косвенного нагрева тепло нагреваемой среде доставляется при помощи воды или другого жидкостного теплоносителя (масло, антифриз), которым заполнен отопительный контур. В водогрейном же котле тепловая энергия передается при помощи воздуха: внутри водогрейного бака имеются трубки, связанные с установленным в топке теплообменником, и вся эта система по сути является пустой, то есть она заполнена воздухом, который в ней циркулирует.

На первый взгляд такое решение может показаться странным, ведь мы привыкли в роли теплоносителя видеть именно воду, теплоемкость которой в 800 раз превышает теплоемкость воздуха. Но все становится на свои места, если вспомнить, что интенсивность теплообмена зависит не от теплоемкости, а от перепада температур. Воздух за счет малой теплоемкости нагревается быстрее, чем вода, а значит, и тепло он будет отдавать более активно. Поскольку все компоненты расположены внутри корпуса котла, теплопотери отсутствуют, так что необходимости в применении теплоносителя с большой теплоемкостью нет.

Расположение бака влияет на эффективность работы системы нагрева воды. Наилучшие показатели демонстрируют котлы, у которых водогрейный бак расположен над топкой, а не сбоку от нее. Это объясняется стремлением нагретого воздуха подниматься вверх.

Котлы, оснащенные вентилятором, могут дольше работать на одной закладке топлива, чем не имеющие такового. Работает такая система следующим образом:

1. Пользователь устанавливает на специальной панели температуру, которая должна поддерживаться в водогрейном баке, после чего закрывает дверцу топки (в таких моделях она является герметичной) и запускает вентилятор, установленный в подсоединенном к топке воздуховоде.
2. Как только температурный датчик зафиксирует нагрев воды до желаемой температуры, он подаст сигнал на контроллер и тот отключит вентилятор. При этом в воздуховоде опустится под собственным весом так называемая гравитационная заслонка (она открывается только во время работы вентилятора — потоком воздуха), так что подача кислорода в топку будет полностью перекрыта. Это приведет к затуханию огня, но угли при этом останутся — котел перейдет в режим ожидания.
3. При остывании воды датчик снова просигналит контроллеру и тот запустит вентилятор. Последний раздует угли в топке и там снова разгорится огонь.

Благодаря такой схеме время работы на одной порции топлива удается продлить с 4-х часов до 8 – 10.
