Технические характеристики одноконтурных газовых котлов Бакси

Обзор модельного ряда котлов Baxi

Теперь давайте рассмотрим более подробно некоторые наиболее популярные модели отопительного оборудования фирмы бакси.

Модель NUVOLA-3 Comfort

Основной девиз котлов бакси этой серии – «горячая вода всегда!» Этот настенный двухконтурный аппарат снабжен 60-ти литровым бойлером, выполненным из нержавеющей стали.

Нужно отметить, что принцип работы такого оборудования позволяет этой модели обеспечить большой объем горячей воды за короткий промежуток времени. Вот основные технические характеристики котлов отопления, входящих в серию NUVOLA-3 Comfort:

• Удобная цифровая панель представляет собой съемный датчик температуры (комнатный). Его легко снять и установить в любом месте квартиры (возможен беспроводный вариант).
• Медный теплообменник, со специальным противокоррозионным покрытием.
• Трехходовой клапан выполнен из латуни и снабжен сервоприводом.
• Устанавливается коаксиальный дымоход, что повышает пожарную безопасность.
• Установка защитного термостата предохраняет теплообменник от перегрева.

• Циркуляционный насос имеет клапан, автоматически отводящий воздух.
• Встроенный датчик тяги контролирует удаление отработанных газов из камеры сгорания.
• Существует возможность подключить дополнительный датчик для контроля температуры на улице. Такая погодозависимая автоматика позволяет производить запуск отопления в зависимости от температуры на улице.

Подробная инструкция по эксплуатации содержит рекомендации, как устранить некоторые неисправности самостоятельно.

Модель ECO-5 Compact

ECO-5 Compact – настенные котлы бакси пятого поколения относятся к экономическому классу. Помимо компактных размеров корпуса, данные двухконтурные аппараты имеют следующие технические характеристики, которые отображает инструкция по эксплуатации:

• Раздельный медный теплообменник.
• Электронное зажигание позволяет производить плавный запуск горелки, а встроенный в камеру сгорания термостат контролирует мощность пламени.
• Для отведения отработанных газов применяется коаксиальный дымоход.
• Заменен датчик тяги: установлена обновленная система контроля температуры дымовых газов.
• В контуре отопления предусмотрен защитный клапан, который выставлен на давление в 3 атм.
• Для большей экономии можно подключить комнатный термостат. Его установка снизит мощность отопления и расход газа.

Модель LUNA Duo-tec MP

Этот настенный котел отопления использует конденсационный принцип работы, что позволяет достичь высокого (более 100%) КПД. Оригинальная инструкция по эксплуатации этого двухконтурного аппарата позволяет установить комнатный датчик температуры, что позволяет еще больше снизить расходы на отопление дома.

Модель LUNA Duo-tec MP из-за низкой температуры способна отводить отработанные газы в коаксиальный дымоход. Ниже рассмотрены основные технические характеристики, которыми обладают настенные котлы этой серии:

• Нержавеющий теплообменник из специальной стали марки AISI 316L для контура отопления.
• Защитный датчик, препятствующий блокировке циркуляционного насоса.
• Если устанавливается коаксиальный дымоход, регулировку тяги контролирует автоматическая система NTC при помощи встроенного термостата.
• В контуре отопления установлен термостат и предохранительный клапан, входящие в группу безопасности.

Еще одна особенность, которой обладает настенный двухконтурный котел бакси этой серии, является отдельный медный теплообменник для ГВС или устанавливается внешний бойлер.

Модель SLIM EF

Эта серия предлагает мощные напольные котлы. Такой одноконтурный агрегат не подключается в коаксиальный дымоход, поскольку требуется большее сечение для отвода газов. Главной особенностью, которую выделяет инструкция по эксплуатации, является возможность применения естественной циркуляции системы отопления.

Основные технические характеристики, которыми обладает одноконтурный напольный котел этой серии:

• На газовой горелке установлена термопара, которая перекрывает клапан при затухании пламени.
• Установленный термостат защищает напольный аппарат от перегрева.
• Такой одноконтурный котел бакси способен работать на сжиженном газе: для этого необходимо заменить газовый клапан и установить специальные форсунки.

Серии и их особенности

Чтобы по названию можно было определить тип котла, разберемся с маркировкой. Символ «F» или «Fi» показывает, что котел турбированный с камерой сгорания закрытого типа. Атмосферные аппараты имеют букву «i». Слово «Комфорт» означает, что в комплекте идет выносная панель управления, пометка «Air» говорит, что эта панель дистанционная.

Первая цифра после названия серии отражает поколение котлов, а вторая мощность. Например, аппарат Baxi Eco Four 24 F четвертого поколения с закрытой камерой сгорания и мощностью 24 кВт.

Котел Baxi Eco Four 24 F

Серия Main 5 пятого поколения является следующим этапом развития котлов Baxi Main Four 240 F. Включает в себя три настенные модели мощностью 14, 18 и 24 кВт. Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Оборудованы закрытой камерой сгорания. Конфигурация очень адаптивная, котел работает при сниженном давлении газа до 4 бар и перепадах напряжения электроэнергии от 170 до 270 В.

Панель котла Baxi Main Four 240

Развитием устарелой серии Эко 3 Compact стали линейки ECO Four (Экофор), Eco 4s и Есо 5 Compact. Аппараты Baxi Eco Compact отличаются небольшими габаритами за счет оптимизированного внутреннего расположения основных узлов. В них входят одноконтурные и двухконтурные устройства с вторичным пластинчатым теплообменником из нержавеющей стали.

Котел Baxi Eco Compact 4s

В гидравлическую систему входит экономичный циркуляционный насос с автоматическим отводом воздуха. В линейки входят 18 моделей с закрытой и открытой камерой сгорания мощностью от 14 до 25 кВт. Имеют жидкокристаллический дисплей. Устройства Eco 5 Compact могут подключаться к интегрированному солнечному контуру.

Линейка Baxi Four Tech (Фортеч) является более дешевым аналогом серии Eco Four за счет пластиковых подводящих водных труб. Выпуски Luna 3 и Luna 3 Comfort предлагают одноконтурные и двухконтурные устройства от 24 до 31 кВт. Могут работать на сжиженном газе. Горелки имеют беспрерывную электронную модуляцию пламени.

Котел Baxi Four Tech

В электронной плате имеется функция самодиагностики и возможность недельного программирования. Серия Comfort комплектуется выносной панелью управления с встроенным датчиком комнатной температуры. В аппараты Luna 3 Combi ГВС обеспечивается встроенным восьмидесятилитровым бойлером косвенного нагрева из нержавеющей стали Combi 80.

Напольные котлы Бакси Слим имеют очень компактные габариты, стильный серый корпус с черной панелью управления и оборудованы чугунным теплообменником. В моделях Slim 2 установлен бойлер косвенного нагрева на 50 или 60 литров.

Циркуляционный насос работает в трех скоростях. Диапазон мощности от 15 до 62 кВт. Есть возможность подключения программируемого таймера. Устройства Slim EF оборудованы газовой автоматикой с термопарой, что позволяет работать в энергонезависимом режиме с естественной циркуляцией теплоносителя.

В заключение предлагаем видео об устройстве котла BAXI eco four 24 f:

Виды котлов «Бакси»

Производитель выпускает несколько линеек газовых нагревателей, в каждой из которых найдутся варианты для любых обстоятельств и финансовых возможностей. По функциональности различают приборы:

• Одноконтурные – только для отопления.
• Двухконтурные – обогревают и обеспечивают горячей водой.

Два в одном – экономно и компактно. Раздельный подход также имеет своих приверженцев – оно более надежное и долговечное.

По способу установки:

• Настенные. Небольшая мощность. Компактны – размер позволяет устанавливать их в кухонном шкафу. Подвешиваются на стенку.
• Напольные. Тяжелые и мощные. Если первые обычно устанавливают в квартирах, то эти предназначены для частных домов, требующих от оборудования большой теплопроизводительности.

По способу дымоотведения:

• С открытой камерой сгорания. Ее часто называют дымоходной. Чтобы удалялись продукты сгорания нужна тяга – она создается в длинном газоходе.
• С закрытой камерой. Ее называют турбинированной. Тяга тут нагнетается вентилятором. Продукты горения отводятся через коаксиальный дымоход, проходящий сквозь стенку. К горелке поступает уличный воздух.

По принципу действия:

• Конвекционные. Огонь греет теплоноситель, при этом какая-то доля тепла теряется. Такие устройства проще устроены.
• Конденсационные. Здесь есть добавочный теплообменник – на нем конденсируется горячий газ и теплоноситель получает дополнительный нагрев. КПД таких аппаратов выше. Если сравнить, сколько стоят конвекционные и конденсационные версии, однозначно первые дешевле, но и КПД у них ниже.

Также различают:

• Энергонезависимые. Не подключены к электросети.
• Энергозависимые. Подключены к электросети. Такие аппараты более совершенны и функциональны. Но приходится предусматривать резервное питание – на случай отключения электричества.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Статья по теме: Пуэ прокладка кабелей в земле

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.
СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Ассортимент

Для удобства, котлы Бакси объединены в линейки под общим названием, с общими особенностями. А внутри линейки, приборы могут отличаться по мощности и другим характеристикам. Рассмотрим отдельно настенные и напольные варианты.

Настенные газовые котлы Бакси (Baxi)

• Main;
• Eco Four;
• Baxi Four Tech;
• Eco Compact;
• Luna;
• Baxi Nuvola.

Настенный котел Бакси

Основные характеристики:

• Baxi Main (означает «Основной, главный»). Настенный газовый двухконтурный котёл, в которых установлен битермический теплообменник.
• Eco Four – это двухконтурные котлы с двумя отдельными теплообменниками. Гидравлические трубки из меди.
• Four Tech – модификация, разработанная на базе Eco Four. За счёт того, что подводящие трубки выполнены из пластика (а не меди), снижена стоимость приборов.
• Baxi Eco Compact – модель, подобнаяEco Four но более компактная.
• Baxi Luna – в большинстве своём, двухконтурные (исключение модель 3 1.310Fi) котлы. Система самодиагностики, режим для тёплого пола, все защитные функции, жк-дисплей.
• Baxi Nuvola – в конструкции встроен бойлер большой ёмкости. Могут быть с атмосферной или турбинированной камерой. Медный теплообменник.

Котлы настенные

Одноконтурные

Модели, имеющие только один контур, отопительный:

• ECO-5 Compact 1.14F;
• ECO Four1.14, а также с F;
• LUNA 3 Comfort1.240;
• ECO Four1.24;
• Luna-3 Comfort 1.310Fi.

Средняя цена на такие модели 28 – 47 тыс. руб.

Одноконтурные котлы

Популярная модель в своём классе: Baxi ECO Four1.14 (мощность 14 кВт, дымоход диаметром 120 мм, габаритные размеры 73 х 40 х 29,9 см, с циркуляционным насосом, воздухоотводчиком, расширительным 8-литровым баком, вес 25,5 кг, самодиагностика, ЖК-дисплей, медный теплообменник, средняя цена 28 тыс. руб).

Двухконтурные атмосферные

• ECOFour 24F;
• ECO-5 Compact 14F;
• ECO4S 18F;
• Main 5.14F и 5.24F.

Цены на двухконтурники атмосферного типа также колеблются от 27 до 37 тыс. руб.

Популярная модель в классе: Baxi MAIN-5 14F Средняя цена 27,5 – 28 тыс. руб.

Двухконтурные турбированные котлы

Котлы с турбинированной камерой сгорания и имеющие два контура, могут стоить 77 – 103 тыс. руб.

К таким, например, относятся модели:

1. Луна Duo-Tec1.28;
2. Duo — Tec Compact Ht 1.24 Ga идругие.

Пример народного любимца по доступной цене: Baxi Луна3 Comfort 240Fi. Технические параметры: Мощность 25 кВт. Габаритные размеры 76 x 45 x 34,5 см. Масса 37 кг. Диаметр под дымоход 60/100 мм. Медный теплообменник. За минуту производится около 14 литров горячей воды. Цена 35 – 40 тыс. руб.

Конденсационные

1. Luna Platinum+;
2. Луна Duo- TecMpи +;
3. Duo-Tec Compact;
4. Nuvola Duo — Tec +.

В конденсационных моделях были внедрены новейшие разработки и технологии. Каждый из них может быть в одно- и двухконтурном исполнении. Техника подстраивается под условия (падение давления в магистрали, адаптивный контроль горения и т. д.). Их также можно переводить на сжиженный газ. Теплообменники из нержавейки. Управление электронное, жк-дисплей. Мощность различных моделей 12 – 32 кВт.

Baxi Luna 3

Луна Duo — Tec Mp – единственный вид котлов, имеющих повышенную мощность (могут быть только в одноконтурном исполнении), при этом модели компактные, что позволяет располагать их на стене. Приборы могут быть от 33 до 110 кВт. Их также можно объединять в каскад до 16 котлов.

Если нужен настенный котёл повышенной мощности, обратите внимание на Бакси Луна Duo — Tec Mp (одноконтурный конденсационный).

Газовые напольные котлы Baxi

Выбор напольных моделей Бакси не так велик, как настенных. Наиболее востребована линейка SLIM. Приборы имеют чугунный теплообменник и могут быть мощностью от 22 до 107 кВт. Ширина корпуса 35 см.

Конденсационные

1. Power Ht45—150 (теплообменник из нержавейки).
2. Power Ht230—650 (силуминовый теплообменник).

Супермощные котлы нового поколения (цифры в названии модели означают возможную тепловую мощность в кВт). Предусмотрено каскадное подключение для обеспечения теплом крупных объектов. Ширина агрегатов, при этом, всего 45 см.

Атмосферные

• Slim 2.230 i;
• Slim 1.230 i и in;
• Slim 1.150 i;
• Slim 1.620 in.

Кроме того, с атмосферной горелкой выпускается вся линейка SlimHPS и Slim EF.

Корпус горизонтально расположенный (при высоте 1 м, ширина 1,14 – 1,24 м). Вес 266 – 380 кг.

В SlimHPS имеется секционный чугунный теплообменник. Мощность 78 – 107 кВт. Отличительная особенность данной серии – в газовой автоматике с термопарой, предотвращающей подачу газа при погасании пламени. Термопара – энергонезависимый элемент, поэтому котёл остаётся рабочим при выключенном электричестве, на естественной циркуляции жидкости. Мощность 22 – 60 кВт.

Характеристики безопасности

В интернете можно увидеть множество положительных отзывов о газовых котлах Baxi Eco Foir 24 F. Оборудование имеет систему самодиагностики и ионизационный контроль пламени. Газовый котел производит сигнал при остановке, если происходит подключение к пульту диспетчера.

В системе можно установить функцию защиты от блокировки насоса, а включится он в течение 24 часов. При маленьком давлении воды происходит подача сигнала в отопительной системе при помощи прессостата. Защитный термостат устраивается в первичном теплообменнике.

Источники

• https://kotle.ru/gazovye-kotly/kotel-baxi-eco-four-24
• https://baltgazservice.ru/stati/gazovye-kotly/gazovyj-kotel-baxi-eco-four-24-f/
• https://ExpertKotel.ru/cat/baxi/baxi-eco-four-24-f
• https://izhkotel.ru/equip/14797.php
• https://1-teplodom.ru/tehniceskie-harakteristiki-i-opisanie-kotlov-baxi-eco-four-24-f-preimusestva-parametry-ustrojstv/
• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/proizvoditeli-gaz-k/g-k-baxi/eco-four-24-f.html

Как правильно его настроить

Настройка работы котла заключается в подключении всех необходимых коммуникаций и электропитания, заполнении системы водой и запуске котла. После того, как все предварительные процедуры выполнены, надо включить электропитание и открыть газовый вентиль.

Затем с помощью соответствующих кнопок на дисплее надо выбрать режим работы и установить желаемую температуру теплоносителя и горячей воды.

Произойдет запуск горелки, и котел начнет работу. Если в системе есть воздух, пуск может быть прерван и котел заблокирован.

Тогда надо сбросить ошибку и вновь запустить установку. Иногда требуется несколько попыток, пока воздухоотводчик полностью выведет воздух из насоса.

ВАЖНО! Настройка котлов должна быть поручена специалистам из сервисного центра, иначе возможен отказ в гарантийном обслуживании

Обзор моделей

LUNA 3 Comfort1.240.

Настенный одноконтурный. Ориентировочная цена 48 000 рублей. Вес 31 кг. 91% КПД. Теплопроизводительность 9,3-24 кВт. Открытая топка. Есть автоподжиг. В моделях «Комфорт» предусмотрено подключение к «теплым полам». Медный теплообменник.

ECO Four 24 F

Двухконтурный. Аппарат Экофор – представитель нового поколения. Компактный. Навешивается на стенку. Закрытая топка и отдельные теплообменники. Отапливает помещения до 240 кв.м. Имеется ЖК-дисплей, отображающий текущие параметры. Мощность 9,3-24 кВт. 91,2% КПД. Практически бесшумная работа. Потребляемая мощность – 80 Вт.

Луна Duo-Tec1.28

Двухконтурный турбированный. КПД – 106%. Подключение к теплым полам. Датчик наружной температуры. Имеется выносной блок управления. 28 000 Вт – теплопроизводительность. Обогревает до 210 кв.м.

Nuvola Duo — Tec +

Настенное исполнение. Конденсационный тип. Закрытая топка. Может работать на сжиженном газе. Электронное управление. Имеется ЖК-дисплей. Весит 62 кг. Режим «теплые полы».

POWER HT 45

Напольный аппарат конденсационного типа. Стоимость – более 138 000 рублей. Открытая топка. Без ГВС. Мощные котлы можно соединять в каскады. Ширина – 45 см. Мощность 48,7 кВт. Вес 60 кг.

SLIM 2.230 i

Напольная установка. Открытая топка. Вес – 155 кг. Два контура. 22,1 кВт. Отапливает площадь до 166 м2.Производительность 13 л/мин. Емкость бака расширительного 10 л. Цена около 100 000 рублей.

SLIM 2.300 Fi

Мощный напольный котел. КПД 90%. Номинальная теплопроизводительность 30 кВт. Закрытая топка. Теплообменник – чугун. Турбированный отвод газов. Весит 184 кг. Стоимость около 140 000 рублей. Расширительный бак – 10 л. Габариты (ВхШхГ) – 85х65х60 см. Имеется циркуляционный насос.

Двухконтурные котлы — модели, описание, стоимость

Серий двухконтурных котлов Бакси существует очень много и они постоянно обновляются.

Например, большой популярностью пользуется серия FOURTECH

, основными особенностями которой являются:

1) Электронная модуляция режимов отопления и горячего водоснабжения. 2) Электронное зажигание. 3) Полная адаптация котлов к отечественным условиям: котлы надежно работают при снижении давления газа до пяти миллибар. 4) Система регуляции подачи воздуха. 5) Рассекатели пламени из нержавеющей стали. 6) Возможность работы на сжиженном газе.

Из моделей данной серии можно выделить Baxi FOURTECH 24 F – газовый двухконтурный котел с камерой сгорания закрытого типа. Прибор используется для отопления помещений и горячего водоснабжения. Имеется шестилитровый расширительный бак.

Теплообменник изготовлен из нержавеющей стали. Котел Бакси FOURTECH 24 F оснащен системой электронного управления с дисплеем.

• Мощность котла – 24 кВт
• Цена — 25 038 рублей.

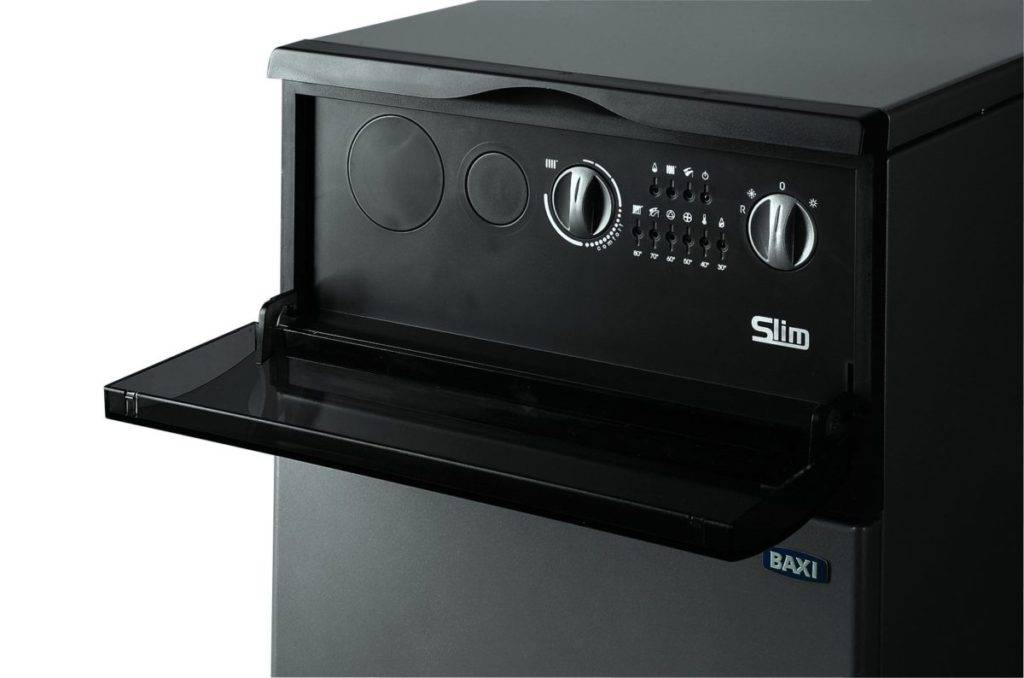

Обзор модели Baxi Slim 1.300 iN

Приобрести данный вариант оборудования вы сможете за 80 200 руб. Это устройство является напольным и представляет собой агрегат для отопления. Подготовка горячей воды возможна при подключении накопительного бойлера. Экономичного расхода топлива производителю удалось добиться благодаря включению в конструкцию функции плавного электронного зажигания. Это позволяет поддерживать комфортную температуру отопления на постоянном уровне.

Обслуживание устройства упрощается благодаря системе самодиагностики. Даже при пониженном входном давление природного газа агрегат будет сохранять устойчивую работу. Котел «Бакси Слим» предусматривает возможность автоматического поддержания и регулировки заданной температуры в контуре отопления и бойлере. Для безопасности эксплуатации устройство оснащено термостатом, который исключает перегрев воды.

Особенности

Baxi Main 24 Fi — двухконтурный котел, способный одновременно обеспечивать подачу горячей воды и нагрев теплоносителя для систем отопления или теплого пола. Цифры 24 обозначают мощность котла (24 кВт), а буквы Fi — турбированную камеру сгорания.

Она имеет закрытую конструкцию, обеспечивающую герметичность и чистоту окружающего воздуха. Режим горения поддерживается вентилятором, подающим поток воздуха на горелку.

Основная особенность котлов Baxi Main 24 Fi — битермический теплообменник. В отличие от других серий, использован не два раздельных, а один объединенный вариант.

Он представляет собой конструкцию, в которой внутри трубки установлена еще одна, имеющая форму, близкую к ромбу.

По внешней стороне походит теплоноситель, а по внутренней, ромбической — горячая вода. Поток ОВ получает тепловую энергию от горелки, а ГВС — от теплоносителя. Такая конструкция делает устройство котла более простым, компактным, упрощает регулировку и настройку.

Достоинства и недостатки

Достоинствами газовых котлов Бакси являются:

• Высокая производительность.
• Эффективность, высокий КПД всех агрегатов.
• Экологичность.
• Простота настроек.
• Устойчивость работы, стабильность.
• Адаптация всех агрегатов к российским технологическим условиям.
• Наличие систем самодиагностики, защиты от замерзания и прочих внешних угроз делает работу установок надежной и устойчивой.

Недостатками установок Бакси считаются:

• Высокая цена оборудования и, в особенности, комплектующих.
• Невозможность заменить детали котлов более дешевыми аналогами.
• Требовательность к составу воды и качеству напряжения питания, вынуждающие пользователей устанавливать стабилизаторы напряжения и умягчители воды.

Знание особенностей оборудования позволит своевременно избежать сбоев или поломок важных узлов установок. Эксплуатация, производимая без учета некоторых слабых мест агрегатов, приводит к появлению системных сбоев и требует немедленного устранения ошибок.

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.
Кран слива;
На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат.
Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха.
Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций.
Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода.
Вентилятор; 3

Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Читайте дополнительно: Нормы испытаний и измерений электрооборудования

Инструкция по эксплуатации

Для эксплуатации котлов Бакси Слим необходимо лишь создать соответствующие условия — подключить соответствующие коммуникации, обеспечить бесперебойную и стабильную подачу электротока и газа, организовать подвод воды и присоединить тепловой контур.

Больше от пользователя никаких серьезных действий не требуется, за исключением текущей настройки желаемой температуры.

Один раз в год необходимо производить техобслуживание котла, очистку от золы, прочие работы.

Для этого следует приглашать специалиста из сервисного центра, имеющего навыки и опыт обслуживания подобных установок.

ОБРАТИТЕ ВНИМАНИЕ!

При появлении отказов, ошибок или прочих неисправностей, следует немедленно остановить котел и вызвать мастера для производства ремонтных работ.

Как выбрать газовый котел Baxi?

Примерная мощность котлов берётся из расчёта 1 кВт на 10 м2 площади жилья. Однако такие расчеты весьма приблизительны и не учитывают степень утеплённости и теплопотери через окна. Кроме того, для двухконтурных котлов они не подходят ещё и потому, что нужно закладывать расход мощности на нагрев воды.

Двухконтурные котлы нужно приобретать в том случае, если дом не имеет горячего водоснабжения в принципе. На случай же сезонных и аварийных отключений лучше приобрести отдельный водонагреватель (проточный или накопительный).

Для жёсткой воды советуется выбирать серию ECO, где на теплообменник не будет оказываться такого сильного воздействия, как в других моделях.

Методика

• С котла Бакси сливается жидкость.
• Теплообменник демонтируется.
• Выполняется механическая очистка корпуса изделия и присоединительных патрубков.
• Готовится агрессивный состав. Продающиеся препараты для промывки теплообменников котлов стоят дорого, потому опытные мастера пользуются «дедовской» технологией, используя подручные средства. В горячей воде при тщательном перемешивании нужно растворить лимонную кислоту (из расчета 5 ч.л. на 1 л жидкости).
• Прибор устанавливается на поддоне (в ванночке), в него заливается подготовленная смесь.

Химическая промывка теплообменника в ванночке

• Выдержка не менее суток. Такой временной отрезок обеспечит размягчение всех наслоений на стенках канала циркуляции.
• Промывка под проточной водой. Если теплообменник котла Бакси сильно загрязнен, процедура с агрессивной смесью повторяется. После чистки прибора ошибка е26 исчезнет.

Термодатчиком ОВ

В котле Бакси установлены два NTC (на входе и выходе из теплообменного прибора). Параметр tопределяется по разности данных, передаваемых ими на плату управления. Если в заводской инструкции отсутствует график зависимости R от t, сопротивление измеряется при разных температурах после демонтажа датчиков. Перед снятием NTC погружного типа с котла Бакси сливается теплоноситель. R исправного термодатчика (Ом) должно соответствовать значениям: при t = 40 С – 5, при 25 (комнатная температура) – 10. Если показания мультиметра сильно отличаются, характеристика изделия «поплыла» – непригодно.

Снятие датчика температуры отопления baxi main four

Электронная плата

На основании информации, поступающей с NTC, она формирует ошибку е26: снимается напряжение с реле, через контакты которого питание поступает на насос котла Бакси. Если причина неполадки при тестировании системы отопления и агрегата не выявлена, она в модуле управления.

Плата управления котлом Baxi

Самостоятельная диагностика нецелесообразна: нужен стенд, подробные схемы, методические указания производителя. Тот случай, когда вызывается сервисный мастер. Стоимость платы, в зависимости от модификации, доходит до трети от цены на отопительную установку: экспериментировать или покупать новый блок лишь при подозрении на него может оказаться напрасной тратой денег.
