Типы и достоинства двухтрубной отопительной системы
Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.
В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.
Схема двухтрубной системы отопления
Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.
Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.
Основные элементы двухтрубной системы отопления
Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.
Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.
Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.
Система отопления частного дома

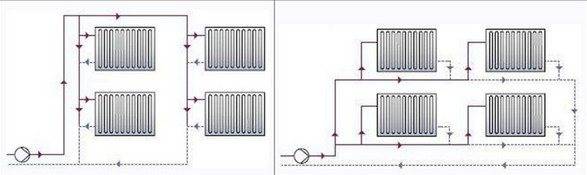

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.
Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.
Горизонтальная двухтрубная система отопления
Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.
Вертикальная двухтрубная схема отопления
Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.
Монтаж обогревательной конструкции «Ленинградка»
Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.
К основным элементам «ленинградки» относятся следующие:
- котел для нагрева теплоносителя;
- металлический или полипропиленовый трубопровод;
- радиаторы (батареи);
- расширительный бак или бачок с клапаном (для открытой системы);
- тройники;
- насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
- шаровые краны;
- байпасы с игольчатым клапаном.
Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.
Какой лучше выбрать материал для трубопровода?
Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.
Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.
Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм
Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции
Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.
Соединение радиаторов и труб
Установка крана Маевского.

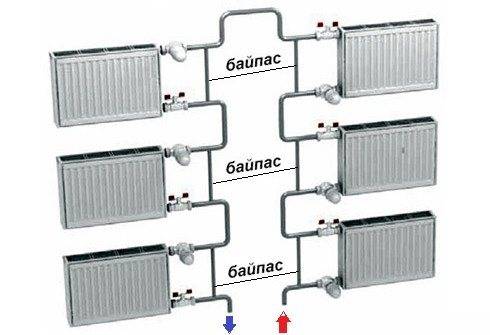

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.
Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.
Запуск отопительной конструкции
Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.
После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.
Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.
Особенность схемы горизонтальной прокладки труб
Схема горизонтального отопления в двухэтажном доме
В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.
При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.
Центральное горизонтальное отопление
Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.
Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали
Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя
В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.
Автономное горизонтальное отопление
Отопление с естественной циркуляцией
В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.
К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:
- Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
- Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.
Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.
Отопление с принудительной циркуляцией и горизонтальным расположением труб
В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:
- Быстрое распределение горячей воды по всей магистрали;
- Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
- Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.
В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.
Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
Принцип работы
В однотрубной системе температура в последнем радиаторе всегда будет невысокая, а помещение холодным
Каждая водяная система работает по принципу теплового обмена между циркулирующим по контуру теплоносителем и воздухом, который содержится в обогреваемом помещении. Подача воды к батареям осуществляется в зависимости от планировки комнаты, где они установлены. Вода подается при помощи лежаков в горизонтальном трубопроводе магистрального типа или вертикальных стояков. Типы разводки системы реализуются с учетом того, каким способом носитель тепла проходит по контуру, и делятся на два вида:
- гравитационный, когда теплоноситель двигается самотеком;
- с циркуляцией по принудительному типу.
Отличие однотрубной и двухтрубной системы
Однотрубная система отопления функционирует при помощи агрегатов, соединенных единственной трубой. Теплоноситель в ней должен подводиться последовательно к каждому прибору. В двухтрубной схеме присутствует две трубы, предназначенные для подачи и обратного слива, в таком случае теплоноситель идет к батареям по трубе и отходит к отопительному котлу при помощи обратного выхода. Основное отличие однотрубной разводки в том, что радиаторы подсоединяются к единой распределяющей магистрали.
Сравнительная характеристика открытых и закрытых систем отопления
Какая лучше система отопления закрытая или открытая? На этот вопрос ответят характеристики каждого из предложенных вариантов.
Какая система отопления лучше
Открытая система является простой, энергонезависимой и с естественной циркуляцией. Функционирует она только на воде. Работа основана на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.Охлажденная водавозвращается обратно в котёл и снова нагревается. Таким образом, происходит естественная циркуляция теплоносителя.
Для открытой системы обязательно наличие расширительного бака, который принимает на себя излишки воды после ее расширения. Если в зимний период отоплением не пользуются, то из них в обязательном порядке сливается теплоноситель. Это предупредит его замерзание внутри системы.
Установка расширительного бака выполняется на самом верхнем уровне здания, тогда как монтаж котла проводят внизу, в подвальном или подсобном помещении. Это нужно для того, чтобы вода в трубопроводе циркулировала равномерней, а сама работа отопительной системы была эффективной.
В закрытой системе отопления все элементы герметичны, отсутствует испарение воды. Система включает в себя трубы, котёл, радиаторы, расширительный бак и насос. За счет последнего элемента происходит циркуляция теплоносителя по магистрали.
В процессе работы жидкость расширяется выше определенного уровня. Тогда клапан расширительного бачка открывается и устраняет ее излишки. Когда температура в системе понижается, теплоноситель закачивается обратно в систему. Есть некоторые критерии, которые различают между собой системы закрытого и открытого типа.
- Место размещения расширительного бака. В открытой системе его монтируют в наивысшей точке, для закрытой месторасположение не имеет значения.
- В закрытой системе присутствует постоянное атмосферное давление, находящееся на одном уровне.
- Открытая система требует прокладки труб большого диаметра, что не очень привлекательно смотрится в помещении и усложняет процесс их монтажа.
- На обустройство закрытой системы уйдет меньше денег, она более выигрышно смотрится в интерьере, а тонкие трубы легче замаскировать.
Выбор закрытой или открытой отопительной системы зависит от индивидуальных предпочтений. Оба варианта имеют разные параметры и функционал, различаются по характеристикам.
Другие способы повышения эффективности и экономичности отопления
Если вас интересует только вид топлива, пролистывайте сюда. Но мы считаем, что правильно начать с основ. Борьба за экономичность возможна не только через снижение потерь, но и другими способами:
- правильным выбором вида и типа отопления;
- соблюдением правил установки оборудования;
- использованием датчиков температуры, связанных с нагревательным оборудованием;
- установкой запорно-регулировочной арматуры;
- монтажом энергоэффективных приборов;
- своевременным техническим обслуживанием.
Виды и типы систем отопления
Правильно подобранная система позволяет использовать выбранное топливо с наибольшей выгодой.
Наглядная схема типичной однотрубной системы отопления.
Однотрубная разводка оптимальна для небольших домов с 3-4 радиаторами в контуре. Небольшое количество труб сводит к минимуму неэффективную отдачу тепла через их стенки.
Схема типичной двухтрубной системы отопления в частном доме.
Двухтрубные разводки обеспечивают равномерный прогрев всех радиаторов. Не придётся увеличивать мощность котла и потребление энергоносителей, так как в самой дальней комнате температура поддерживается на нужном уровне.
Дома до 2 этажей и площадью до 150 м2 эффективно оборудовать энергонезависимой системой гравитационного типа, не требующей циркуляционных насосов и дорогостоящих расширительных баков.
В регионах с тарифами на электроэнергию, зависимыми от времени суток, выгодно устанавливать гидроаккумуляторы большой ёмкости. Ночью котёл нагревает воду, а после подключения дневного тарифа около 2-3 часов отопление происходит за счёт циркуляции теплоносителя из гидроаккумулятора.
Правила монтажа радиаторов
Правильное размещение радиаторов позволяет избежать снижения теплоотдачи:
- до пола оставляют 50-70 мм;
- до наружной стены от 30 мм;
- до подоконника не менее 80 мм.
Точные рекомендации указаны в паспортах приборов. Примерные потери по теплоотдаче при различных вариантах размещения показаны на рисунке ниже.
Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.
Снижение температуры компенсируют установкой радиаторов с большим количеством секций. Увеличивается объём циркулирующего теплоносителя, на разогрев которого понадобится дополнительное топливо.
Повысить эффективность теплоотдачи можно, используя диагональное подключение радиаторов. Боковое подключение снижает теплоотдачу, но лучше всего подходит для гравитационных систем. Менее всего эффективны радиаторы с нижним подключением – это можно считать «платой» за невидимые трубы, скрытые в полу или стене.
Датчики температуры
Блоки управления газовых и электрических котлов реагируют на температуру теплоносителя, что не позволяет своевременно регулировать интенсивность работы при изменение погодных условий. Современные котлы допускают подключение выносных датчиков температуры воздуха в помещении, что объективнее отражает потребность в увеличении или снижении мощности оборудования.
Котёл с подключенными датчиками и таймерами поддерживает необходимую температуру ночью и в период отсутствии хозяев, что также снижает затраты на отопление.
Регулировочная арматура
При любом типе разводки труб и подключении радиаторов есть возможность изменять теплоотдачу прибора.
Устанавливают ручные или автоматические регуляторы. Это позволяет в некоторых помещения поддерживать пониженную температуру, что сказывается на экономии энергоносителя.
Эффективность радиаторов
Современные радиаторы имеют мощность одной секции от 100 до 210 Вт
При покупке обращают внимание на этот параметр, указанный в паспорте прибора. Дополнительные секции заполняют теплоносителем, который придётся разогревать и перемещать по трубам с помощью более мощного циркуляционного насоса, что увеличивает расходы
Теплоотдача радиаторов отопленияСравнение показателей и способы расчета
Техническое обслуживание
Образование кальциевых отложений на внутренних стенках теплообменника и радиаторов снижает эффективность оборудования.
Важно использовать чистую мягкую воду или антифриз, рекомендованный производителем теплового оборудования. Необходимо контролировать состояние фильтров грубой и тонкой очистки теплоносителя, а также чистоту воды (антифриза)
Определение мощности теплых полов
Если вы решили использовать в качестве обогрева «теплый пол», оборудование следует подбирать исходя из следующих показателей мощности:
- для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
- для застекленного балкона – 130-170 Вт/ м²;
- для ванной около 150 Вт/м².
При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %. Расчет труб для теплого пола производится по следующей формуле: L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб)
Расчет труб для теплого пола производится по следующей формуле: L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).
Горизонтальная разводка
Горизонтальная система в одну трубу прокладываться может по полу или под ним, в полу. В этом случае система называется однотрубной системой с нижней разводкой. Но ничто не мешает от котла поднять подачу и спрятать ее под подвесной или натяжной потолок. Тогда, соответственно, разводка называется верхней. При верхней разводке в двухэтажном доме от одной подачи можно установить радиаторы, как на верхнем этаже, так и на нижнем. Чтобы не очень «светить» подводку на нижнем этаже, ее можно спрятать в стены. Неплохо такой способ разводки реализовывается из полуподвального помещения, в которых обычно располагаются технические помещения. В них требования по эстетике гораздо ниже и трубы подводки к радиаторам можно не прятать. А на верхнем этаже из пола выходят небольшие отрезки трубы, которые можно подвести прямо к отопительным приборам.
Однотрубная система с нижней раздачей
При нижней разводке однотрубной системы и укладке в пол (под пол) обязательно сделать хорошую теплоизоляцию – для уменьшения непроизводительных потерь. При укладке поверху, над плинтусами, вид не слишком портится – труба всего одна, правда по сравнению с двухтрубными системами нужен больший диаметр. Сегодня есть специальные плинтуса-короба, которые позволят скрыть трубы без особых усилий и затрат.
Вариант однотрубной системы. Горизонтальная разводка
При помощи горизонтальной однотрубной разводки может быть организована и система отопления частного двухэтажного дома. В одном из вариантов она выглядит как на рисунке ниже.
Однотрубная схема отопления двухэтажного дома с принудительной циркуляцией
Тут используется принудительная циркуляция – встроен циркуляционный насос. Для нормального функционирования обоих веток врезать стояк подачи на второй этаж желательно до первого радиатора. Так как вверху обычно скапливается теплый воздух, то при подаче теплоносителя одинаковой температуры, на втором этаже будет ощутимо теплее. Для выравнивания температур в каждой ветке перед первым радиатором нужно установить краны, открывая/закрывая которые можно будет регулировать температуру поэтажно. Установленные перед каждой батареей шаровые краны дадут возможность отключать их на время ремонта, а игольчатый кран в перемычке (байпасе) позволяет регулировать температуру на каждом радиаторе, а значит и в каждом помещении. При таком варианте подключения отопительных приборов однотрубная система проявляет свои преимущества в полном объеме.
При обычной врезке, когда контур проходит через каждый из радиаторов, возможности регулировки нет. Потому очень важным в однотрубной системе квартиры или частного дома является установка байпаса – обходного участка трубы.
Подробно о горизонтальных однотрубных системах и типах подключения радиаторов смотрите в видео.
Однотрубную горизонтальную систему можно использовать и с естественной циркуляцией (без насоса). Для этого требуется разгонный коллектор. Горячий теплоноситель поднимают на некоторую высоту. С выхода котла труба с диаметром чуть больше диаметра выходного патрубка поднимается вверх почти до уровня потолка (не менее 1,5 метров над уровнем системы). В верхней точке устанавливается расширительный бачок. Он подсоединяется отрезком трубы 15мм диаметра. Затем подача опускается до уровня входа в радиатор, и далее, по схеме обычного подключения.
Такая петля позволяет создать перепад давления и увеличить скорость движения теплоносителя. Чем выше скорость, тем эффективнее и тише будет работать система: при недостаточной скорости она ощутимо шумит. А скорость будет тем выше, чем выше удастся поднять разгонный коллектор.
При установке однотрубной системы в 2-х этажном доме надобность в разгонном коллекторе отпадает: в этом случае однотрубная система без насоса будет функционировать бесшумно, за счет «разгона», который придает ей кольцо на втором этаже. При монтаже системы с естественной циркуляцией в одно или двухэтажном доме необходимо соблюдение уклона: 1 см на 5 метров трубопровода, а расширительный бачек установить в верхней точке на втором этаже.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Виды конструкций
Системы отопления могут иметь естественную или принудительную (искусственную) циркуляцию теплоносителя
Первый вариант – классический тип формирования магистрали с расширительным баком, который монтируется под потолком и получает нагретую воду от котла или печи. Жидкость самотёком перемещается по трубкам к батареям. Такой способ надёжен и лёгок в обустройстве, оптимально выполняет свои задачи в помещениях с небольшой площадью.
Естественная циркуляция
Принудительная (искусственная) циркуляция
Современные приборы практически повсеместно снабжаются встроенными насосными системами для циркуляции. Они позволяют организовывать более сложные и масштабные отопительные магистрали для крупных площадей.
К твердотопливным котлам насос подсоединяется отдельно. Это связано с сильным нагревом оборудования во время сжигания топлива.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Некоторые системы (например, тёплый пол) могут быть установлены только с искусственной циркуляцией, с самотечной схемой они не будут функционировать.
Отопительные схемы также могут быть закрытого и открытого вида:
- Старые варианты отопления зачастую имели открытый тип конструкции. С нагревом рос уровень жидкости в бачке и уменьшался по мере остывания. Специальный патрубок служил для сброса пара и чрезмерного давления на улицу либо в канализацию, чтобы предотвратить перегрев магистрали.
- Современные устройства закрытого типа с этой целью оснащаются расширительным резервуаром, компенсирующим рост давления. Для твердотопливных агрегатов предусматривается более крупный бачок, а также клапан для выведения пара и автоматическая водная подпитка.
