Удаленный доступ к системе видеонаблюдения
Возможность просматривать изображение камер наблюдения на расстоянии делает еще более привлекательными системы видеонаблюдения. С развитием скоростного Интернета это сделать значительно проще и дешевле, чем раньше.
Вариантов получения удаленного доступа к системе видеонаблюдения несколько:
- Через компьютер с доступом в Интернет – самый простой, но и неудобный способ контроля за системой наблюдения. Он же и позволяет контролировать и пользователей компьютера. В настройках панели управления есть возможность ограничения доступа к данным на компьютере через сеть. Находятся они в настройках Сети и Интернета. В них можно добавить или наоборот убрать соответствующую группу или индивидуального пользователя, с пропиской его IP-адреса. Вполне сойдет для локальной сети наблюдения в квартире или доме, и при наличии IP-камеры, подключенной к базовому компьютеру. Недостаток – работает исключительно при включенном компьютере;
- Локальная сеть видеонаблюдения – один из самых распространенных и востребованных вариантов видеонаблюдения в условиях полного отсутствия Интернета. Для сборки такой системы понадобятся недорогие аналоговые камеры, видеорегистратор, соединительные провода для видеосигнала и питания, монитор. Все настройки системы осуществляются через панель видеорегистратора. Если дополнить эту сеть GSM модемом, можно получить изображение на телефон в режиме реального времени. Роутер, в свою очередь, сможет обеспечить удаленный доступ к системе видеонаблюдения;
- Через 3G/4G сети – для счастливых обладателей скоростного мобильного Интернета можно предложить следующую схему: камера и видеорегистратор подключаются к роутеру, сигнал от которого передается через 3G/4G USB-модем на видеосервер или облачный сервис в Интернете. После этого его можно будет просматривать удаленно;
- Система IP видеонаблюдения по технологии P2P («peer-to-peer») – один самых продвинутых и необычайно простых способов подключения IP-камер к удаленному доступу через Интернет прямиком на ваш гаджет – смартфон, планшет, ноутбук и т.д. Относительно новая Интернет-услуга, спрос на которую набирает обороты. Данная технология обеспечивает соединение этих элементов, камеры и гаджета для просмотра изображения, без использования серверов, DVR (видеорегистраторов), и получить картинку или видео в режиме реального времени. Более того, некоторые облачные сервисы предоставляют своим клиентам бесплатное хранилище данных, записанных в определенный промежуток времени. С развитием рынка приложений для Android, iOS эти сервисы стали необычайно востребованными. Большинство из них предлагает бесплатный ограниченный сервис своих услуг, которые вполне сгодятся для бытовой системы видеонаблюдения. Для доступа к таким щедрым услугам нужно всего лишь ввести ID (идентификационный номер) камеры, которая поддерживает технологию P2P, и пароль. А для просмотра изображения необходимо установить небольшое программное обеспечение, и зарегистрироваться на облачном сервисе. На сегодняшний день это самое экономичное решение для видеонаблюдения с использованием Интернет технологий.
Системы видеонаблюдения – это коммуникационные средства слежения, состоящие из множества элементов. Среди них есть устаревшие, энергоемкие модели и устройства, а есть и наоборот, современные и продвинутые. Заснеженное, нечеткое, черно-белое изображение постепенно уходит в прошлое. На смену ему приходят высокие технологии HD, Full HD качества, а скоростной Интернет позволяет осуществлять контроль за своим домом, квартирой с любой точки земного шара! Однако видеонаблюдение сегодня становится не роскошью и забавой богатых людей. Скорее это эффективные средства обеспечения безопасности для себя и своей семьи, защиты своей собственности и экономических интересов. А именно с этим системы видеонаблюдения справляются лучше всего!
В данном видеоролике показаны в деталях сборка и установка простейшей аналоговой системы видеонаблюдения, которая при отсутствии Интернета является наиболее рациональным решением для таких задач.
В этом видеоролике рассказывается о подключении камер видеонаблюдения через облачный сервис по протоколу FTP, который позволяет получит удаленный доступ к вашей системе.
Подключение системы видеонаблюдения через 3G/4G USB-модем.
Как выбрать оборудование для частного дома
Выбор системы видеонаблюдения зависит от условий и требований работы, а именно: от площади и конфигурации участка и места установки камер.
Камера
В процессе выбора видеокамеры необходимо учесть следующие моменты:
- места установки (потолок, стена, крыша);
- размер и качество матрицы;
- наличие/отсутствие возможности записи звука;
- наличие/отсутствие инфракрасной подсветки и ночного режима работы (если хотите наблюдать за придомовой территорией круглосуточно);
- показатели разрешения. Определитесь, достаточно ли вам средних характеристик, или нужны максимальные, обеспечивающие высокую степень детализации объектов (номера машин, лица людей);
- угол обзора — желательно не менее 70 градусов, чтобы охватить большую площадь;
- рабочая температура — для уличной работы предпочитаемый интервал от -30 до +40 градусов Цельсия;
- наличие/отсутствие встроенных тревожных датчиков, дающих возможность отправить сигнал на пост охраны в случае повреждения видеокамеры или закрытия её объектива.
Как сохранить имущество?
Наверняка владельцы частных домов задумываются о сохранности их имущества, и предпринимают для этого доступные методы. Конечно, табличка на заборе с надпись «во дворе злой пес» это хорошо, но вряд ли остановит злоумышленника, а потом ищи свищи, кто же позарился на чужое добро.
Предлагаем идти в ногу со временем и воспользоваться современными технологиями, а именно установить систему видеонаблюдения частного дома.
Благо сейчас можно выбрать и бюджетные варианты и супер технологичные, но дорогие. Это, по крайней мере, даст вам возможность распознать грабителя, и предоставить записи с камер в полицию для дальнейшего разбирательства.
Выбор оборудования
На этапе выбора оборудования необходимо обратить внимание на определенные технические характеристики устройств. Это позволит приобрести оптимальный вариант системы
Например, если вам нужны видеокамеры для видеонаблюдения с датчиком движения на дачу, то требованиями к такому комплексу будут существенно ниже, чем если вы хотите организовать систему охраны банковского сейфа.
Место установки камер
Выбирая конкретную модель камеры для дачи, необходимо исходить из планируемого места размещения. Для улицы подойдут устройства с повышенными защитными характеристиками, а для внутреннего использования подойдет стандартная камера слежения.
Чувствительность
Эту характеристику относят в главным показателям камеры. От светочувствительности матрицы и инфракрасной подсветки напрямую зависит качество передаваемой картинки, снятой при плохом освещении. Оснащенность ИК подсветкой позволяет снимать видео в условиях кромешной темноты. Продвинутые модели камер имеют функцию перехода с дневной съемки на ночной режим. Это указывает на наличие монохромного формата картинки наименьшим количеством шумов.
Разрешение
Этот параметр позволяет детализировать переданное изображение. Камеры с высоким разрешением позволяют различать лица людей, номера машин, а также многие мелкие детали картинки. Новые модели цифровых устройств слежения снимают видео в формате HD и Full-HD, которые обеспечивают высокое качество переданного изображения.
Угол обзора
В случае необходимости наблюдения за большой территорией следует отдавать предпочтение камерам с большим углом обзора и минимальным фокусным расстоянием.
А для локального наблюдения выбирают устройства с большим фокусным расстоянием, что позволит отрегулировать угол обзора.
Кабель
В случае использования аналоговых устройств слежения принято выполнять подключение с помощью коаксиального кабеля. Его главным достоинством называют отражающее покрытие, которое минимизирует затухание сигнала, а также препятствует созданию помех в момент передачи изображения.
Для подключения цифрового оборудования к телевизору применяют витую пару.
Видеорегистратор
Для организации беспрерывной записи используют регистратор и диск для сохранения данных. Следует обратить на количество каналов устройства регистрации изображения, от которого зависит количество подключаемых камер. Для сохранения информации можно приобрести любой совместимый носитель.
Выбор системы
Большинство хозяев посещают свои дачи лишь периодически, а в остальное время они остаются без присмотра. Желательно, чтобы при выборе системы учитывалась возможность архивации данных, а при необходимости – удаленный доступ онлайн и GSM сигнализация.
Задача как организовать видеоконтроль может решаться разными способами. Первый из них заключается в периодическом контроле и анализе полученной информации. Хозяева, приезжая на дачу, просматривают события, зафиксированные в их отсутствие. Данный вариант, основанный на пассивном наблюдении, не позволяет оперативно отреагировать на противоправные действия. Тем не менее, они оказываются зафиксированными и могут послужить доказательствами нарушений со стороны посторонних лиц. Поэтому часто используются и в офисе.
Для периодического контроля потребуются видеокамеры и регистратор, соответствующих моделей. Кроме того, нужно будет правильно рассчитать блок питания. В данном случае рекомендуется использовать аналоговые камеры наблюдения, которые считаются недорогими и надежными, известные как бюджетные устройства.
Второй способ установки видеонаблюдения на даче предусматривает возможность получения удаленных данных и контроля над всеми событиями, происходящими на даче в отсутствие хозяев, причем не только на территории, но и внутри дома. Такое дачное оборудование дает возможность оперативно реагировать на любые негативные явления и принимать экстренные меры.
В этом случае система видеонаблюдения должна обладать функцией определения нештатной ситуации и доставки сообщения о ней заранее выбранным способом. Кроме видеокамер, в систему безопасности включены датчики движения и охранной сигнализации с соответствующими тревожными выходами.
Для того чтобы смонтировать на даче видеонаблюдение через интернет используются разные технологии, в зависимости от конкретных условий того или иного объекта. Для того чтобы выбрать наиболее подходящий вариант, их следует рассмотреть более подробно.

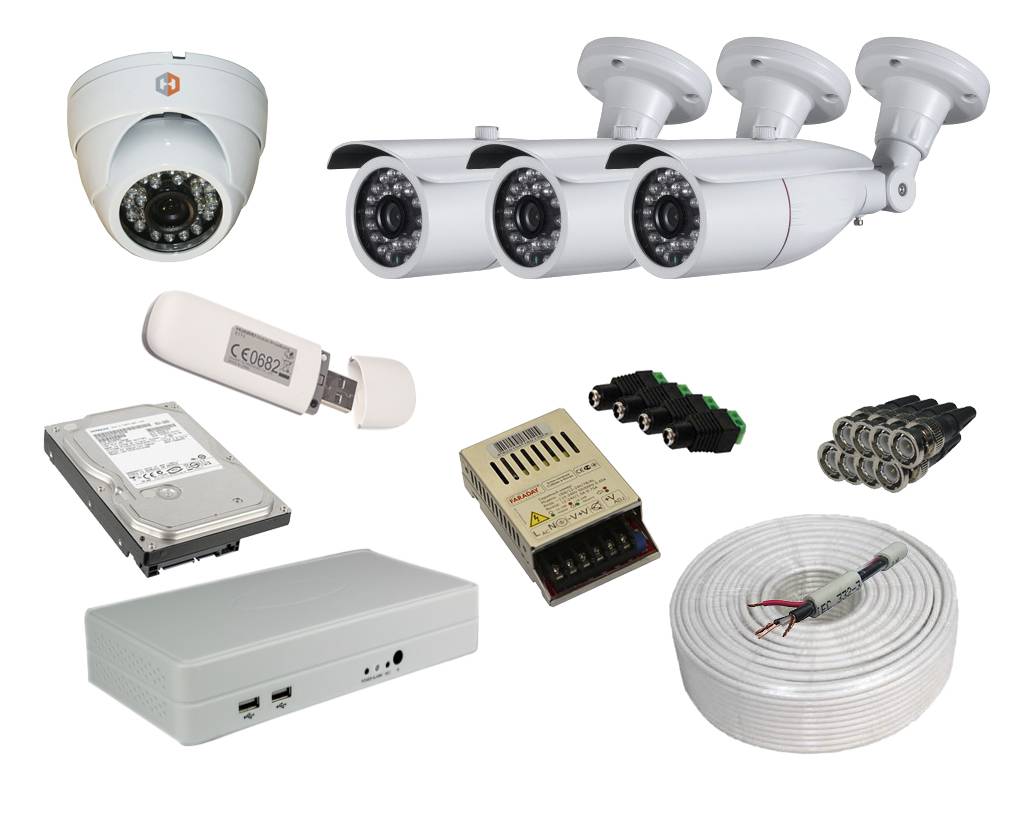

Готовые комплекты – преимущества и недостатки
Пользователи интернета могут без труда найти предложения продажи готовых комплектов видеонаблюдения. Такие системы бывают беспроводными и проводными, они отличаются характеристиками, составом, количеством и качеством компонентов. Первое, что нужно знать о готовых системах – их высокая стоимость. Очень сложно найти систему с видеорегистратором и всего одной камерой стоимостью менее 15 тысяч рублей. Но одной камеры вряд ли будет достаточно, чтобы обеспечить безопасность большого частного объекта, устройств на дом должно быть минимум 4-5, а стоимость таких систем возрастает до 30-35 тысяч. Таким образом, цена одной камеры в готовых комплектах может превышать 5 тысяч рублей, тогда как для приобретения таких же по характеристикам устройств в отдельности приходится тратить в 2 раза меньше средств. Именно высокая стоимость является главной причиной популярности создания систем видеонаблюдения своими руками. Собирая коммуникации самостоятельно можно сэкономить 10, а то и 20 тысяч рублей.
Система видеонаблюдения
Еще одним недостатком готовых систем является то, что в беспроводных коммуникациях преимущественно используется локальная связь камер с регистратором без выхода в интернет. Такое подключение может обеспечить нормальную работу видеонаблюдения только при сравнительно небольшом удалении камер от регистратора, ни о каких десятках километров, о которых рассказывают продавцы систем, не может быть и речи. Чтобы создать зону безопасности с камерами радиусом в 10 км, необходимо разместить антенну на высоте около 20 метров и обеспечить мощность метровых или дециметровых волн порядка 15 Вт.
Чем больше расстояние от камер до регистратора, тем больше помех будет в получаемом сигнале и тем проще будет вывести из строя систему безопасности с помощью глушилки.
Готовые системы не всегда комплектуются программным обеспечением для обеспечения доступа к камерам через интернет, и нет никаких гарантий, что у вас это получится. То есть для наблюдения за камерами человек должен будет постоянно находиться возле монитора, а иначе контроля в реальном времени за системой безопасности не будет вовсе.
То есть можно сделать вывод, что лучше всего собирать видеонаблюдение самостоятельно из отдельно закупленных компонентов, а после заниматься настройкой системы. Это очень сложный процесс, в котором любая ошибка может существенно снизить функциональность устанавливаемого оборудования.
Установка системы видеонаблюдения для дачи
Система видеонаблюдения, устанавливаемая на даче, должна быть спроектирована таким образом, чтобы выполнять следующие функции:
- осуществлять запись обработку и хранение (передачу в облачное хранилище) видеоинформации;
- выявлять несанкционированное нарушение периметра или передвижение (нахождение) в контролируемой зоне;
- производить информирование владельцев обнаружение нарушителей при помощи имеющихся средств связи (телефонный звонок, MMS, SMS, e-mail);
- предоставлять возможность удаленного доступа для контроля текущей обстановки на охраняемом объекте или просмотра архива видео данных.
Правила прокладки энергонесущих и информационных кабелей
После того, как было подобрано оборудование и составлена схема его расположения, необходимо осуществить разметку кабельных трасс. В идеале, провода, используемые для передачи данных, не должны приближаться к линиям бытовой электросети ближе 35-50 см, а тем более располагаться параллельно с ними.
Таблица типов кабеля, использующегося в системах видеонаблюдения и граничные показатели расстояния ФОТО: kp.ru
Провода для камер и другого оборудования расположенного на улице необходимо обязательно занулять на корпус устройства. А в случае воздушной прокладки кабеля на расстояние более 50 м он нуждается в заземлении с применением специальных средств молниезащиты.
Монтаж основного оборудования
Камеры должны быть расположены таким образом, чтобы контролировать следующие зоны:
- весь периметр ограждения, в особенности место входа и въезда;
- внутреннее пространство прилегающей к дому территории;
- места проникновения в помещения: окна, двери.
При этом желательно, чтобы углы обзора видеокамер взаимно прикрывались. Таким образом, осуществляется контроль целостности периферийной аппаратуры системы видеонаблюдения.
Традиционные места расположения видеокамер на дачном участке следующие:
- столбы линий электропередач расположенные, как непосредственно сама участке, так и вблизи него;
- колонны, карнизы, декоративные и несущие элементы фасада возле главного входа;
- углы и стены дома, от которых открывается наилучший обзор контролируемой территории.
Некоторые специалисты рекомендуют располагать видеорегистратор, средства связи и блок бесперебойного питания в защищенном металлическом шкафу или стенной нише с крепкой дверью. Смысл такого решения состоит в сохранении работоспособности основных узлов достаточно долго, чтобы они смогли послать сигнал тревоги владельцу.
Дополнительные элементы
Дополнительным оборудованием, как правило, подразумеваются различные усилители сигнала. Что касается кабельных трасс, то рекомендуется применять следующие устройства:
| Иллюстрация | Тип усилителя | Длина кабельной трассы, м |
| ФОТО: видео5.рф | НЧ-усилители | 150-200 |
| ФОТО: absolut-tds.com | Пассивные приемопередатчики (для витой пары) | 200-300 |
| ФОТО: sector-sb.ru | Активные приемопередатчики (для витой пары) | Более 300 |
Способы видеонаблюдения через Интернет на компьютере
Наблюдать трансляцию с IP-видеокамер на компьютере или ноутбуке с операционной системой Windows можно несколькими способами: с помощью браузера IE (Internet Explorer), широко распространенного бесплатного медиапроигрывателя VLC или специальной программы HeroSpeed CMS.
Просмотр видео с помощью стандартного браузера Internet Explorer
Необходимо запустить браузер Internet Explorer и в адресной строке прописать IP адрес видеокамеры, для нашего случая 135.135.135.135:8201. 135.135.135.135 это IP, который выдал провайдер, 8201 – это HTTP порт, который был нами присвоен видеокамере №1 при ее настройке. Всплывает окно с предложением ввести логин и пароль. После введения логина, пароля и нажатия кнопки «Войти» загрузится панель видеокамеры с изображением. Если кликнуть быстро два раза по изображению, оно займет весь экран монитора.
Если после введения IP в браузере появилась страница в синих тонах, то нужно выполнить действия, описанные выше в разделе .
Просмотр видео с помощью бесплатного медиапроигрывателя VLC
Если медиапроигрыватель VLC на компьютере не установлен, то необходимо скачать из Интернета его дистрибутив и установить. Инсталляция VLC проходит в автоматическом режиме и трудностей не представляет. После установки нужно запустить проигрыватель, нажать закладку «Медиа» и в выпадающем меню выбрать «Открыть URL». В окошко всплывшего окна ввести следующий адрес: rtsp://135.135.135.135:5541/0. 135.135.135.135 это IP, который выдал провайдер, 5541 – это номер ранее назначенный нами RTSP порта камеры №1, 0 – является обязательным только для считывания RTSP с IP-видеокамеры ROKA R-2020. Для других моделей видеокамер после слеша требуется прописывать другой параметр, который назначен производителем камеры.
Просмотр и запись видео с помощью специальной программы HeroSpeed CMS
Программа HeroSpeed CMS является специализированной клиентской программой для работы в системах видеонаблюдения и подходит для работы с IP-видеокамерами многих производителей. Обычно в комплекте с видеокамерой имеется CD диск, на котором имеется программа для данной видеокамеры от производителя. В настоящее время производитель обычно указывает ссылку на сайт, с которого можно скачать необходимое программное обеспечение.
HeroSpeed CMS позволяет одновременно выводить на экран монитора и записывать на жесткий диск видео со всех видеокамер системы видеонаблюдения. Программа имеет множество настроек и поддерживает много языков. Правда, перевод на русский язык сделан довольно непрофессионально.
Для того чтобы программа начала показывать видео необходимо внести параметры связи. Для этого нужно нажать левую пиктограмму в виде списка на верхней панели, добавить все видеокамеры и внести их адреса. На фотографии показана панель, заполненная для видеокамеры №1. Где 135.135.135.135 IP, выданный провайдером, номер RTSP порта 5541 и номер HTTP порта 8201. С остальными настройками легко разобраться самостоятельно.
После того, как система видеонаблюдения заработала, останется только выполнить более точное кадрирование и фокусировку видеокамер.
Как видите разработать и установить систему онлайн видеонаблюдения двора через Интернет на базе IP видеокамер после ознакомления с представленной статьей вполне можно выполнить самостоятельно.
Критерии выбора камер
Камеры могут быть аналоговыми или цифровыми, внутренними или наружными с учетом потребностей владельцев дома
При покупке нужно обращать внимание на угол обзора и фокусное расстояние устройств. Широкоугольные короткофокусные объективы дают возможность видеть общую территорию, длиннофокусные позволяют четко распознавать отдельные детали и лица людей
На качество картинки влияет разрешение камеры, лучше выбирать модели, у которых этот показатель меньше. Устройства могут быть цветными или черно-белыми, а также оснащаться ИК-подсветкой для возможности четко снимать объекты в темное время суток. Оптимальным вариантом станут модели, которые могут устанавливаться на улице, в доме или квартире, объединяют в себе оба режима и позволяют менять их в зависимости от потребностей.
Типы наружных камер
По типу проведения сигнала камеры видеонаблюдения делятся на два типа: аналоговые и цифровые. Аналоговые камеры появились давно, принцип их работы заключается в преобразовании светового потока в сигналы, которые передаются на монитор в виде изображения. Эти камеры легко монтируются, но подходят они, в большей степени, для установки на маленьких территориях.
Цифровые камеры, по сравнению с предыдущим вариантом, могут справляться с большим количеством задач, в их работе принимают участие IP-технологии. Такая аппаратура более сложна в установке и настройке, для этого нужно обладать определенными знаниями и навыками, но плюс ее состоит в том, что цифровые камеры подходят для систем видеонаблюдения разных размеров. Качество и масштабирование ими изображения позволяет ставить камеры на дальнем расстоянии друг друга, что дает возможность установки на большой территории.
Где установить камеры на участке
Где поставить камеры на участке — сугубо индивидуальный вопрос, однако важно сделать так, чтобы они были установлены правильно. Для начала подумайте, какую местность вы хотите контролировать. После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы
После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы
Для начала подумайте, какую местность вы хотите контролировать. После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы.
Наблюдение должно производиться за следующими объектами:
- вход во двор и жилище;
- входы в подсобные помещения;
- стоянка автомобиля или гараж;
- границы с соседними дворами;
- ценные объекты.
Под ценными объектами подразумевается небольшая детская площадка, альпийская горка, огород, предметы для активного отдыха и т. д.
Универсальной схемы установки, которая подходит для любого дома, попросту не существует, поэтому устройства следует расположить так, чтобы они фиксировали проникновение в ваш двор со всех сторон.
Этого можно добиться путём установки камер на четырёх углах дома, а также нескольких устройств внутри двора. При этом следует заранее продумать расстановку так, чтобы техника не снимала одну и ту же площадь.
Если у вас возникают проблемы с правильной расстановкой устройств на участке, тогда лучше обратиться к специалисту. Он поможет вам эффективно расположить всё так, чтобы вы получили максимальный обзор территории.
Технологии
Оборудование бывает цифровым и аналоговым. Ай пи техника показывает качественную картинку. Подключение к нему осуществляется с помощью видеорегистратора или через сетевой модуль, что дает возможность смотреть трансляцию с любого гаджета на расстоянии.
Аналоговая слежка – более простая, в ней используют дешевые камеры, которые служат для локального контроля сразу в том же помещении.
Аналоговое видеонаблюдение должно состоять из следующих элементов:
- видеокамеры AHD или HD-TVI;
- платы захвата или видеорегистратора – это обязательное звено, поскольку именно на нем происходит изменение данных в цифровой вид;
- жесткий диск, если покупатель желает записывать трансляцию;
- выход в интернет;
- функции записи и воспроизведения хранилища;
- кабель;
- коаксиальный провод или витая пара;
- коннекторы или пассивные передатчики – в зависимости от выбора предыдущего варианта;
- активные усилители, если наблюдение устанавливается на большое расстояние от 400 метров;
- штекер питания для подпитки видеокамер – источник 12 вольт;
- аккумулятор – это актуально при отключении электричества;
- роутер – для возможности просматривать видео удаленно.
При выборе аналоговой технологии можно применять разные кабели. Это зависит от месторасположения – снаружи или внутри помещения. Силовой провод используется для питания видеоустройств электричеством. Камеры расположены до 110 метров от регистратора.
Питающее напряжение равно 12 вольт, ввиду чего можно воспользоваться обычным многожильным кабелем из меди.
Второй вариант – витая пара. Такой кабель обладает способностью передавать сигнал на огромное расстояние. Будет идеально, если хозяин применяет его в дуэте с активными передатчиками. Иначе нет смысла в его использовании.
Коаксиальный кабель оснащен центральной жилой из меди. Он предназначается для соединения звена между видеоаппаратурой и регистратором. Через него сигнал проникает на видеорегистратор.
Комбинированный вариант применяется для одного оборудования, которое смонтировано на объекте.
IP-видеонаблюдении должно состоять из элементов:
- IP-камеры;
- видеорегистратор;
- сетевой кабель пятый категории (витая пара);
- электрический кабель;
- коммутатор;
- роутер.
Подключение питания 220В в шкафу слаботочки
Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале.
Поэтому первым делом туда нужно подвести электричество.
Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.
В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.
Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод – это фаза, синий – ноль, желто-зеленый – заземление.
Подключение розеток:
В этом же шкафу размещаются:
блок питания
видеорегистратор + диск на 1Тб
ИБП
Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.
Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.
Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.
На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.
Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.
При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как “+V” и “-V”.
Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.
Для плюсового провода лучше использовать жилы красного цвета, для минусового – черного. Остальные клеммы запитываются перемычками.
