Использование водяных печей для отопления дома

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Советы по выбору печи

Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

1. Чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
2. Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.

   Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления

3. На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
4. Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.

Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

1. Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
2. Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
3. Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов очищать тяжелее. Для монтажа внутри газохода сварите регистр из профильных труб.
4. Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
5. Использовать готовые чугунные батареи категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

Как устанавливать водяной контур в печь?

Ставить самодельный котел в печку для водяного отопления нужно по правилам:

1. Если изначально конструкция не предусматривала монтажа элемента, установку выполнять нельзя.
2. После изготовления теплообменника, устройство проверяется опрессовкой. Давление для опрессовки не менее 6 бар, процедура выполняется до монтажа теплообменника на место и после его установки.
3. Обязательно оставить компенсационный зазор между стенами печи и теплообменника. Ширина зазора от 5 мм, чтобы вошел лист жаропрочного уплотнителя.
4. Все уплотнители для стыковки с трубопроводами выбираются из жаропрочного материала.

Устройство системы

По внешним признакам практически нельзя отличить, с водным ли контуром данный камин, и только трубы, по которым циркулирует теплоноситель выдают его наличие. Имеется сходство и во внутреннем строении. Процесс сгорания топлива происходит в топке, следовательно она оборудована колосниковой решеткой и зольником.

В случае если мощность печи подобрана с определенным запасом, а система отопления имеет автоматическую подпитку, то печь, камин с водяным контуром можно использовать как источник горячей воды. При открытии «горячего» водяного крана нагретая вода поступает из системы. В это время система подпитывается холодной водой. Мощности камина должно хватать, чтобы при непродолжительном использовании горячей воды ее температура заметно не уменьшалась.

Камины с водяным контуром подходят как к открытым, так и к закрытым системам отопления. Система открытого типа подразумевает наличие расширителя в верхней точке. Давление жидкости равно атмосферному. Циркуляция осуществляется за счет конвекции. В закрытой системе расширитель герметичный и в нем создается избыточное давление. В результате этого жидкость можно нагреть выше температуры ее кипения при нормальных условиях. Циркуляция осуществляется насосом.

Наглядное устройство отопительной системы

Корпус самой печи выполнен из нержавеющей стали, а топка может быть сделана из кирпича или термостойкой плитки. В современных моделях металлическая дверца топки заменена на стеклянную. Причем используется специальное, жаростойкое стекло. Оно обеспечивает обзор очага, поэтому можно наблюдать за горением. Значит, камин с контуром выполняет и декоративную функцию.

Кирпичное исполнение камина подразумевает некоторую произвольность формы корпуса. Но идея остается прежней и заключается в том, что змеевик расположен над самой топкой и нагревается от пламени или стенок топки. Нередко встречаются теплообменники в виде котла и регистра. Они не только отличаются по производительности, но и по стоимости. Самый простой в изготовлении, а, следовательно, и самый дешевый – металлический короб, в котором находится вода. Его преимущество заключается в том, что он не подвержен забиванию каналов накипью, и его легко очистить от нагара.

Теплообменники отличаются не только по внешнему виду, но и по способу установки. Различают верхнее и заднее расположение змеевика. Конструкторские мысли не заканчиваются на том, что представлено изготовителем. До сих пор ведутся работы по оптимизации, которые включают в себя вопросы по увеличению площади в активной зоне. Максимальное сближение теплообменника с огнем чревато тем, что у него резко сокращается ресурс.

Подробное описание работы системы обогрева

Популярностью пользуется форма теплообменника в виде «домика». Он вставляется в топку, и огонь нагревает большую часть площади. Существует еще один вид обмена тепла, который можно выделить с отдельную строку. Трубы, по которым протекает холодная вода, врезаются в кирпич топки. Кирпичи необходимо подготовить определенным образом, а затем можно укладывать в них трубку.

Рационализаторским решением является регистр, внешне похожий на батареи отопления. Он формируется из вертикальных труб, которые соединены между собой. Одна часть регистра погружается в топку, а другая может отапливать помещение за счет большой площади.

Печь-камин из кирпича

Внешне печь-камин выглядит точно так же, как обычный кирпичный камин. В сравнении с обыкновенной конструкцией здесь используется двойная стальная рубашка.

Двойной лист необходим для того, чтобы установить в пространстве между слоями змеевик. Листы со временем нагреваются, передавая тепло в отопительную систему.

Количество воды, нужной для обогрева всего жилого дома, зависит от двух важных показателей:

1. Одноконтурная система используется исключительно как отопление. Двухконтурная – предназначена для распределения горячей воды между отопительной системой и бытовыми нуждами. По стандарту, объем воды в двухконтурной системе для сравнительно небольшого дома составляет 40-50 литров.
2. Общее количество помещений, нуждающихся в обогреве, сильно влияет на необходимый объем теплоносителя. Чем больше помещений, тем больше радиаторов и теплоносителя потребуется.

Кирпичная печь-камин

Создание печи с водяным контуром – занятие трудоемкое. Для изготовления потребуется большое количество материалов, придется приложить максимум усилий для выкладки отделения топки. В конструкции участвуют как металл, так и кирпич.

Даже опытные мастера в процессе изготовления печи-камина с водяным контуром испытывают некоторые трудности. На трудоемкость процесса изготовления влияет необходимость использования стальных листов. Из-за стали может сократиться объем топки или кирпичная кладка.

Для изготовления требуется произвести точные расчеты, гарантирующие в будущем четкость конструкции. В расчеты входит:

• размер помещения;
• предполагаемый размер печи-камина;
• отводы от камина к системе отопления.

Перед установкой камина требуется подготовить помещение. Для этого необходимо убрать все лишнее, застелить или разобрать полы

Следует также с особой осторожность отнестись к стенам в месте установки печи-камина

Самым приемлемым вариантом для дома считаются готовые камины-печи с водяным контуром. Они представляют собой цельную конструкцию, которая не нуждается в доработке. Все, что потребуется от хозяина дома, – купить и подключить устройство к отопительной системе. В этом случае нет никакой необходимости знать внутреннее устройство и принцип его работы.

По стандарту у покупных печей-каминов с водяным контуром можно изменить внешний вид. Например, можно выполнить облицовку из светлой стали или кирпича.

Печь-камин, подключенный к радиатору

Основные типы печей

Отопительные печи для дома представлены широким разнообразием моделей. Они отличаются не только по своему внешнему виду, но и по другим характеристикам – по конструкции, мощности, наличию или отсутствию варочной поверхности, длительности горения, наличию возможности подключения к отопительным системам. Давайте рассмотрим основные виды печей для дома на дровах.

Простые печи-буржуйки

Небольшая отопительная печь типа «буржуйка» – это отличный вариант для дома и дачи. Она обладает миниатюрными размерами и лишена какого-либо дизайна. Чаще всего это прямоугольный (почти квадратный) корпус с поддувалом, зольником и уходящим вверх дымоходом. Печки-буржуйки не предназначены для обогрева жилья с хорошим ремонтом – это просто дешевые отопительные приборы, от которых не требуется ничего, кроме тепла.

Отопительные печи типа «буржуйка» состоят из двух камер. В первой камере горят дрова, хотя ничто не мешает загрузить сюда и каменный уголь. В нижней камере скапливается зола, откуда ее необходимо удалять через отдельную дверцу. Эта же дверца используется для регулировки подачи воздуха, что позволяет регулировать интенсивность горения дров. Продукты сгорания удаляются через располагающееся в верхней задней части корпуса отверстие под дымоход.

Основные преимущества данных печек:

• Дешевизна – обеспечивается отсутствием дизайна и предельной простотой;
• Возможность самостоятельной сборки – для этого понадобятся сварочный аппарат, болгарка, хороший металл и умение работать с инструментами;
• Не нужен прочный фундамент для установки – достаточно постелить на пол лист асбеста или металла.

Если вам нужна самая простая дровяная печка для дачи, смело выбирайте «буржуйку».

https://youtube.com/watch?v=aB1duN9-N4c

Печи каминного типа

Отопительные печи для дома каминного типа – это отличный выбор для тех, кто хочет приобрести в свое распоряжение камин и обеспечить отличный обогрев своего жилища. Такие печки обладают интересным дизайном, часто украшаются фигурными вензелями и декоративными панелями. Они могут сжигать топливо традиционным или пиролизным способом, радуя потребителей солидными порциями тепла.

Выбирая отопительную печь для дома в виде камина, обратите внимание на огромное количество моделей, отличающихся своим дизайном. Самые продвинутые модификации действительно похожи на классические камины – среди них присутствуют модели с отделкой искусственным или натуральным камнем

Продаются и довольно простые образцы, но наделенные мощным оребрением, улучшающим качество обогрева.

Цены на отопительные печи для дома каминного типа варьируются в самых широких пределах – стоимость самых продвинутых образцов может достигать 100 и выше тысяч рублей.Печи с варочной поверхностью

Принцип работы

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Как монтировать печь для водяного отопления дома

Такие печи можно увидеть в двух вариантах:

1. сложенную «с нуля», при этом соответствующую размерам регистра;
2. теплообменник монтируется в уже готовую печь.

Второй вариант считается более сложным и трудоемким, и применяется реже, поскольку змеевики придется делать, опираясь на размеры топливника имеющейся печи. Однако в обоих вариантах есть свои нюансы.

Правильная кладка печи обеспечивает её прочность в будущем.

Необходимо строго следить за тем, чтобы внутренние размеры водяной рубашки начинались от четырех сантиметров. Если пренебречь этим правилом, то могут наступить негативные последствия, вызванные тем обстоятельством, что вода начнет закипать.

Особенно вероятно это при слабой естественной циркуляции. Однако при условии, что вы собираетесь использовать в отопительной системе циркулярный насос, толщину водяной рубашки можно сократить, но ненамного.

Толщина листа теплообменника

Стенки теплообменника должны быть толщиной не менее трех – пяти миллиметров. Если вы решите уменьшить толщину, то стоит помнить о том, что это может способствовать такому неблагоприятному фактору, как прогорание, вследствие чего может потребоваться срочная замена регистра. Но сделать это будет не так-то просто, поскольку для этого придется разбирать всю печь полностью.

Следует знать, что толщина стенок напрямую зависит от вида твердого топлива, которое вы планируете использовать. Если вы будете топить печь дровами, то толщина может быть меньше.

В том случае, если вы собираетесь использовать уголь, то стенки придется сделать потолще. Кроме этого, не стоит забывать и о том, что нужно сделать небольшую щель, которая будет проходить между регистром и стенкой. Толщина зазора, как правило, составляет сантиметр – полтора. Делается это для того, что теплообменник хорошо разогревался, а также для компенсации его расширения (теплового).

Что такое пиролизное горение

Как известно, не совсем удобно обогревать то или иное помещение при помощи дров, поскольку это топливо сгорает быстро, не выделяя при этом нужное количество энергии. Однако если содержание кислорода в топке будет пониженным, материал будет расходоваться гораздо медленнее. Именно на этом и основан принцип пиролизного горения, благодаря которому топлива требуется значительно меньше, а эффективность увеличивается. Основные продукты, получаемые в таком случае – кокс, зола, а также горючий газ, который при также выделяет большое количество тепла.

Это значит, что, конструируя самодельный котел длительного горения, необходимо принять во внимание следующие моменты:

• изначально древесина, сгорающая при ограниченном поступлении кислорода, выделяет горючий газ;
• далее полученная в результате смесь сжигается, отдавая, в свою очередь, тепло.

По этому принципу работают многие самодельные котлы, но при этом важно помнить, что оборудование обязательно должно быть отрегулировано так, чтобы при его работе не была повреждена общая система обеспечения теплом жилища

Как установить и подключить печь-камин

Примеры установки схематически показаны в инструкции по эксплуатации. В документации подробно описан поэтапный план подключения радиаторов отопления к каминопечи, поэтому монтаж не должен вызвать сложностей.

При монтаже необходимо выбрать тип системы отопления и установить каминопечь в строгом соответствии с рекомендациями, указанными в инструкции по эксплуатации.

Основные правила подключения батарей домашнего отопления:

• Каминопечи подходят для открытых и закрытых систем отопления, с естественной и принудительной циркуляцией теплоносителя. Исключение составляют решения с внутренним давлением в трубопроводе, свыше 2 атм.

Для подключения, сбоку корпуса каминопечи предусмотрены два отвода под подачу и обратку теплоносителя. Некоторые производители закрывают патрубки резиновыми крышками двух цветов. Красный – подача, синий – обратка. Самотечная система рассчитывается так, чтобы печь-камин располагалась в нижней точке. Обязательно строгое соблюдение углов и уклонов. Нарушения обязательно скажутся на теплоэффективности.В системах с принудительной циркуляцией устанавливают байпас, чтобы при отключении электричества продолжился полноценный прогрев здания. Соблюдение правил пожарной безопасности. При подключении печи-камина с водяным контуром к системе отопления дома, обязательно следовать указаниям, содержащимся в ППБ и СНиП, относящимся ко всему твердотопливному отопительному оборудованию.

Подключение систем дымоотведения лучше выполнить посредством сэндвич трубы. Дымоход легко собирается своими руками, обеспечивает хорошие характеристики тяги, имеет долгий срок службы.

Каминопечи – относительно новый вид отопительного оборудования для российского покупателя. Чтобы понять, насколько целесообразна установка теплогенератора с встроенным водяным контуром, следует изучить отзывы владельцев, имеющих определенный опыт эксплуатации.

По высказываниям, размещенным на сайте, легко понять и выявить сильные и слабые стороны оборудования. Реальный опыт потребителей поможет избежать ошибок в процессе эксплуатации.

Сильные стороны аква каминопечей

Как уже отмечалось, каминопечи, по своим теплотехническим характеристикам идентичны твердотопливным котлам. Схожие параметры наблюдаются в теплоотдаче, времени поддержании температуры (6-24 часа). Но, есть сильные стороны – доводы в пользу покупки:

• Твердотопливные печи-камины длительного горения с водяным контуром, отечественного производства стоят дешевле аналогичных котлов.

Установка проще. Функционал – кроме отопления, каминопечь обеспечивает еще одну важную функцию – приготовление или разогрев пищи. Внешний вид – европейские и российские изделия оформлены в классическом и современном стиле, имеют облицовку из камня. Современную печь-камин можно использовать в качестве элемента декора и устанавливать в любой комнате, при условии, что помещение соответствует пожарным нормам.

Недостатки оборудования

Минусов практически нет. Каминопечи имеют высокую теплоотдачу, длительный период работы от одной закладки. Некоторые владельцы отмечают, что режим газогенерации не подходит при сильной отрицательной температуре окружающей среды.

Существуют ограничения при использовании для большой отапливаемой площади. Как и все пиролизные отопители, печь-камин чувствительна к качеству используемого топлива. Допустимая влажность не более 20%.

В остальном, камино-печи как российских, так и зарубежных брендов, хорошая альтернатива классическим твердотопливным котлам.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Конструкция печного отопления с водяным контуром

Устройство печи камина с водяным контуром отопления включает теплообменник. Но также может содержать котел или прибор радиатора. Такое устройствообеспечивает нагрев значительного объема воды. Параметры бака определяются вместимостью топки. Подобное оборудование бывает закрытого и открытого типа. В качестве материала чаще всего применяется металл и кирпич. В приборах открытого типа есть в наличии открытая топка, а через теплообменник проходит вода. Кирпичные устройства обладают сложным техническим устройством. Устанавливается расширительный бак.

Основное устройство печи

Теплообменник и расчет мощности

Расчет габаритов и показателя мощности теплообменника является сложной задачей. Стандартная конструкция образует 6,5 тыс. кКал, что требуется для обогрева малогабаритного домика. Водяной контур позволит повысить количество выделяемого тепла. При подборе теплообменника помогут специальные таблицы.

Так функционирует система

Материалы

Перед тем, как выбрать печь камин с водяным контуром отопления, важно подобрать материал изготовления. Есть такие варианты:

• медь обладает высокой теплопроводностью. Она способна выдерживать высокие температурные скачки. Появляющийся при охлаждении магистралей конденсат включает вредные компоненты, которые провоцируют коррозию;
• чугун стойкий к коррозии, но известен своей хрупкостью. При остывании и прогревании могут образовываться трещины;
• сталь относится к доступным материалам, которые легко поддаются обработке. Такое устройство как теплообменник производят из стали жаропрочного типа. При этом применяются бесшовные трубы;
• нержавеющая сталь – дорогостоящий вариант для изготовления радиаторов, но обладающий отличным качеством.

Теплообменник из качественного материала является гарантией безопасности

Устройство

Самым важным устройством печи для отопления дома с водяным отоплением является теплообменник. Он изготавливается из профильных магистралей прямоугольного и круглого типа. Нюансы монтажа определяются конфигурациями механизма:

• устройство из листовой стали может быть размещено в жарком месте – в топке. Для производства применяется лист из стали и специальная труба. Магистраль для подачи воды желательно расположить на самом верху конструкции. Это позволит избежать гидроудара. Чтобы жидкость внутри не закипела, зазор внутри должен быть не менее 30 мм;
• теплообменник также производится из труб, при этом применяются прямоугольные и круглые трубы. При его установке должен быть обеспечен свободный доступ к дверце для дров, для дымооборотных магистралей и колосников;
• регистр трубчатого типа размещается внутри оборудования.

Вариант установки коснтуркции

Тонкости монтажа

При установке теплообменника в печи дровяной  с водяным контуром соблюдайте следующие правила:

• данный механизм должен опрессуется до установки в оборудовании и после этого;
• устройство устанавливается сразу же после возведения основания под печь. Только затем выполняется ее кладка;
• между теплообменником и поверхностями стен должно быть пространство в 10-15 мм;
• при установке труб должен оставляться зазор в 5 мм;
• на выходе участок магистрали должен составлять не менее 12-15 мм;
• магистрали объединяются с теплообменником при помощи жаропрочного уплотнитель;
• подключение водяного контура к основной конструкции должен проводить специалист.

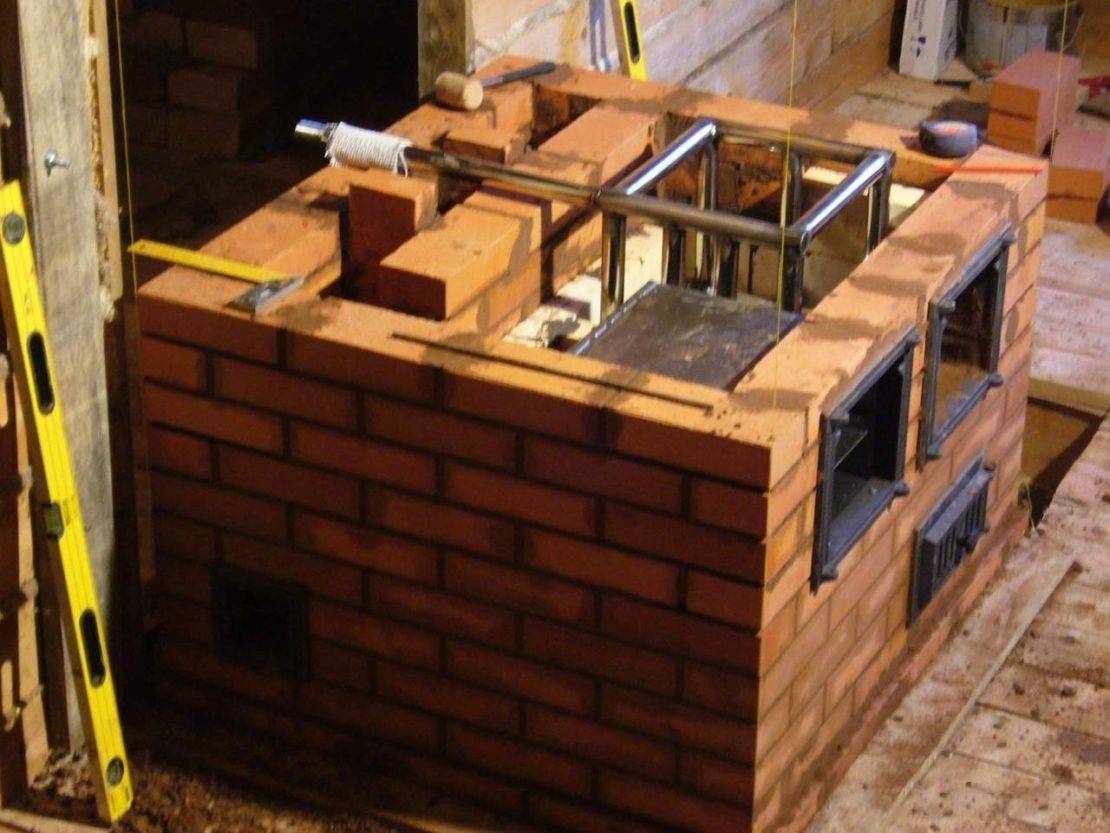

Установка конструкции с линиями для подачи воды

Кладка и кирпич

Печник – это такая профессия, которая известна с самых давних времен. Мастера кладки всегда пользовались особым уважением у всех категорий населения. Квалифицированный мастер создаст такой агрегат, как русская печь с водяным отоплением, у которой всегда будет равномерным образом нагрета поверхность и отличная тяга.

Существует несколько главных правил, которые должны соблюдаться всеми специалистами из данной области:

• Камеру для топки необходимо изготавливать только из таких материалов, которые выделяются своими огнеупорными свойствами. Если огонь будет выходить из очага, он может нанести вред даже обычному кирпичу или камню.
• Во время укладки стенок печки не нужно экономить на материалах. Если стенки укладывать в четверть кирпича, то это может значительно снизить надежность и всей конструкции.
• Герметичность швов также требует к себе особого внимания. Если оставить даже незначительную щель, через нее потом может выходить угарный газ, а это может быть очень опасным для здоровья человека.

Кирпичные печи с водяным отоплением сегодня – это современное оборудование, которое эффективно обогреет ваш дом.
