Порядок монтажа
Установку агрегата, обвязку системы теплоснабжения, газохода, газогорелочного устройства обязаны производить высококвалифицированные мастера, обладающие лицензией на выполнение таких работ. От этого факта будет зависеть действие гарантии на устройство и вспомогательное оборудование, идущее с ним в комплекте.
Все работы по установке агрегата должны соответствовать Правилами безопасной эксплуатации водяных котлов с температурой н теплоносителя не выше 115 C.
Основные требования и порядок монтажа котлов Купер:
- Котел устанавливается на безопасной дистанции до легковоспламеняющихся материалов: от стен — 50 см, от потолочного перекрытия 120 см, а перед фронтом — 125 см.
- На выходном патрубке горячего теплоносителя Ду 40 мм должен быть установлен предохранительный клапан для защиты конструкции от высокого давления.
- Система отопления обязана быть оборудована воздушниками, расширительной емкостью.
- Обвязка котла с системой отопление происходит с помощью трубной резьбы.
- Подключения линии электропитания должно выполняться лицензированной организацией, имеющей квалифицированный аттестованный персонал и соответствовать требованиями Правил устройства электроустановок. Каждый электронагревательный элемент должен быть подключен медным кабелем выше 1,5 мм2 и защитными автоматами на 16 А. Разрешается параллельное включение 3-х электронагревательных элементов через автомат защиты на 30 А и кабелем с медными жилами не менее 4 мм2.
- Для вывода дымовых газов из котла рекомендуется установка нержавеющих тонкостенных труб, поставляемых этим же производителем. Лучшим вариантом для таких устройств считается монтаж готовых блоков с термоизоляцией «сэндвич».
- Допускается применение дымохода из кирпича с сечением канала не менее 200 см2, который должен быть равномерным по всей длине.
- Высоту газохода, начиная от колосниковой решетки, выполняют не менее 5 м.
Конструкция котлов Куппер, дополнительные опции
Котлы изготовлены из низкоуглеродистой конструктивной стали высокого качества толщиной 3 мм. Устройство включает в себя:
- топочную камеру;
- трубчатый теплообменник;
- отвод дыма;
- загрузочная камера;
- базальтовый слой по всему периметру котла для улучшения теплоизоляции;
- отсек для сбора золы;
- термометр;
- ТЭНы (в отдельных моделях).
Котел Куппер Про в отличии от других моделей имеет не две, а три дверцы разного предназначения:
- для прочистки и дозагрузки — верхнюю;
- топочную — среднюю;
- зольную — нижнюю.
Куппер Про 36
Каждый твердотопливный котел Куппер можно доукомплектовывать в зависимости от индивидуальных нужд. Оснащение ТЭНом позволяет оборудованию работать как на топливе, так и от электричества. Обогрев ТЭНом мощностью 6 кВт дома, площадь которого превышает 100 кв.м. невозможен, но он отлично справляется с поддержанием необходимого уровня температуры. Если в ваших планах полноценный обогрев, то рекомендуется приобретать ТЭН с мощностью 9 кВт.
Дополнительная комплектация котла панелью управления датчиками воды и воздуха позволит пользователю без труда задавать необходимые режимы и контролировать работу ТЭНов.
Для обеспечения работы котлов от газа или пеллеты необходимо купить автоматическую газовую (АГГ) или пеллетную (АПГ) горелку. Устанавливаются они на место, где находится дверь топки. Дверь снимается, а на ее место врезается выбранная горелка.
Технические характеристики котлов версии ОК и ОВК
Куппер ОВК 18
У отопительных котлов Куппер характеристики следующие:
- теплопроизводительность в диапазоне 9-42 кВт;
- рабочее давление воды в котлах — не превышает 2 МПа;
- максимальная температура воды на выходе 95 С, на входе — 60-80С;
- напряжение питания ТЭНов — 220 В;
- объем рубашки теплообменника — 27-50 л;
- объем топки — 18-40 л.
Максимальные размеры отопительных котлов составляют 500х340х740 мм или 645х422х745/755/1000 мм. Все не более 145 кг.
Технические характеристики котлов Куппер Про
Куппер Про
Котлы Куппер Про рекомендуется устанавливать в помещениях 100-400 кв.м. Диаметр дымохода в моделях 22/28/36 составляет 150 мм, в модели 42 — 200 мм. Остальные характеристики следующие:
- теплопроизводительность — 22-42 кВт;
- рабочее давление — не более 0,2 МПа;
- температура воды — на выходе 95с, на входе — 60-80 С;
- мощность ТЭНов — 6 и 9 кВт;
- напряжение питания ТЭНов — 220 В;
- объем рубашки теплообменников — 49-91 л;
- объем топки — 35-63 л.
Габариты самого мощного агрегата по высоте не превышают одного метра, вес не более 180 кг.
Дополнительные элементы котлов
Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.
Речь идет о следующих элементах:
- Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
- Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
- Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
- Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.
Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.
Особенности конструкции
В основе конструкции рассматриваемого котла лежит своего рода барабан. В этот элемент оборудования посредством системы насосов и труб подается предварительно подготовленная вода. В нижнем отсеке котла размещены опускные трубы. Эти элементы имеют разный диаметр и не нагреваются в процессе работы котла. По системе труб жидкость из барабана переходит в коллекторы. Последние чаще всего размещаются внизу котла.

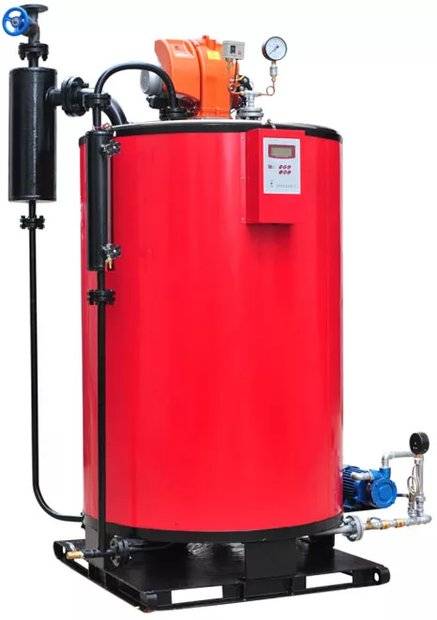

Паровой котел
Коллектор сопрягается с барабаном при помощи подъемного трубопровода. За счет трубопровода в месте сгорания загруженного топлива создаются поверхности нагревания.
К парогенератору подключается система трубопроводов, работающая по механизму сообщающихся сосудов. В горячих трубах циркулирует смесь жидкой воды и водяного пара. Данная смесь имеет довольно низкую плотность, что позволяет ей беспрепятственно поступать в сепараторное отделение, где происходит разделение пара и воды. Жидкая составляющая направляется в барабан парового котла.
Пар переходит в паропровод, а затем – в специальные нагреватели, где происходит повышение давления, а также температуры пара до нужных параметров. В завершении пар направляется в соответствующую паровую турбину.
Модели и технические характеристики
Отечественная компания Теплодар производит выпуск различных моделей котлов Куппер. Рассмотрим наиболее популярные из них.
Котлы Куппер ОК 15, 20, 30, функционирующие на дровах и угле
Куппер ОК — это традиционные твердотопливные агрегаты. Всего на рынке присутствует три типоразмера мощностью 15, 20, 30 кВт. Такие устройства смогут эффективно обогреть помещения, площадь которых равна 150-300 м².
Твердотопливный котел Теплодар Купер ОК 15
Рассмотрим технические характеристики линейки котлов Куппер ОК
Котлы Куппер с варочной поверхностью
Данная серия — усовершенствованная предыдущая, сконструирована она из двух устройств на 10 и 18 кВт. Ключевая отличительная особенность — варочная панель, предоставляющая возможность готовить пищу.
Технические показатели моделей Куппер ОВК с варочной поверхностью.
Пеллетный котел Теплодар Куппер
Данный агрегат представляет собой серии ОК или ОВК с пеллетной горелкой АПГ 25 и бункером с блоком управления. В процессе функционирования устройства для возможности осуществлять сжигание топливных гранул, обязательным условием является наличие электрического питания. Его вы можете монтировать прямо на котел, подсоединенный к отопительной системе.
Пеллетный котел Куппер ОК 20
Технические характеристики котлов Куппер серии ОК или ОВК.
Котел Куппер с газовой горелкой
Для того, чтобы перевести функционирование котла с твердого топлива на газ, необходимо прибегнуть к установке газовой горелки АГГ-13К или АГГ 26К. В данном случае отличным вариантом станут отопительные агрегаты ОК и ОВК.
Технические характеристики моделей Куппер ОК и ОВК
Котел длительного горения Куппер Про
Модель Куппер Про появилась на рынке в 2015 году и за короткий период времени сумела завоевать любовь и доверие пользователей. Данный отопительный прибор может функционировать на дровах гораздо дольше, чем другие модели. Это обусловлено новыми техническими решениями, к которым прибегли производители в процессе производства данного оборудования.
Кроме стандартной водяной рубашки и труб, расположенных вне топочной камеры, имеется и колосниковая водотрубная решетка. Данный элемент способствует более высокой эффективности обогрева. Помимо этого, производители усовершенствовали и подачу вторичного воздуха. Продолжительность горения на одной загрузке топлива у котлов Куппер достигает 8 часов.
Твердотопливный котел Теплодар Куппер ПРО 22
Технические характеристики котла Куппер Про
Куппер Уют
Данная модель применяется для снабжения теплом помещений, небольших по размеру и выпускается с показателями мощности 10 кВт. Котел работает на дровяном топливе и имеет увеличенную топку, которая позволяет сжигать поленья большой длины. За счет оригинальной формы котельного агрегата, теплоноситель может беспрепятственно двигаться внутри теплообменника, при этом зоны застоя появляться не будут. Для удобства эксплуатации в его комплектацию входит вместительный зольник.
Технические характеристики котла на твёрдом топливе Куппер Уют 10
Подводя итог всего вышеописанного, стоит отметить, что котлы Куппер, выпускаемые российской компанией Теплодар — это высокоэффективные, качественные агрегаты, способные хорошо обогреть дом.
- Особенности конструкции
- Виды, технические характеристики и отзывы
- Установка и подключение
В погоне за универсальностью, многие производители производящие отопительную технику, выпускают устройства, способные переходить с одного вида топлива на другой при необходимости. Не исключением стала и компания «Теплодар» выпустившая универсальный котел «Куппер» способный в мгновение ока переключаться с угля и дров на газ или пеллеты. Наш сегодняшний обзор посвящен подробному анализу этой модели и ее разновидностей.
Компания Теплодар на рынке отопительной техники уже почти 20 лет. За это время наработан большой опыт создания недорогой, эффективной и надежной техники. На данный момент в ее ассортименте более 100 моделей различных приборов отопления, которые являются одними из лидеров на российском рынке.
Твердотопливный котел «Купер», завоевывает покупателей не только своей универсальностью, но и привлекательным дизайном, что довольно редкое явление для отечественного рынка. Давайте поближе с ним познакомимся и разберем его отличительные особенности.
Как выбрать нагревательные элементы отопления
ТЭН для отопления с пластинами
Как правильно выбрать тен для системы отопления? В настоящее время есть множество производителей, которые предлагают подобную продукцию. Однако не всегда и качество, и технические параметры соответствуют требуемым
Поэтому перед приобретением нужно обратить внимание на такие эксплуатационные характеристики нагревателя:
- Номинальная и максимальная мощность. Если необходим тэн в котел отопления — его мощности должно хватить для работы системы. Простейший способ расчета — на 10 м.кв. дома нужно 1 кВт тепловой энергии;
- Тип электросети. Для моделей с мощностью до 3 кВт можно использовать домашнюю сеть 220 в. Если же планируется монтаж тена для системы отопления большей мощности — следует провести трехфазную сеть 380 В. Это может быть связано с трудностями в оформлении документации;
- Наличие термостата. Для системы радиаторного электрического отопления это является основным фактором выбора. Если приобретать тен без возможности регулировки мощности — он будет постоянно работать на максимальном режиме. Таким образом резко повысятся затраты на электричество;
- Стоимость. Средняя цена 2-х кВт модели начинается от 900 рублей. Стоимость более мощных может составлять до 6000 рублей. Зачастую они изготавливаются под заказ.
Внешний вид нагревательного элемента также может повлиять на его работоспособность и КПД. Лучшим вариантом будет приобретение оребренного тэна в котел отопления. Он отличается от обычных тем, что на защитной оболочке располагаются дополнительные теплообменные пластины.
Благодаря им площадь нагрева увеличивается. Такая конструкция характерна для тэнов в радиаторы отопления большего диаметра. Отзывы о них говорят о повышенной теплоотдаче даже при минимальном режиме работы. Но не всегда их габаритные размеры дают возможность установки в батарею. Поэтому чаще всего приобретают простые нагреватели трубчатого типа. Для повышения КПД можно купить блок тэнов с терморегулятором. Он отличается от традиционных наличием нескольких нагревательных элементов на одной основе.
Особенности и преимущества
Куппер котел твердотопливный — обладает простым принципом работы и универсальностью по использованию твердого топлива. Его загружают через специальную дверцу. Розжиг выполняется снизу.
Вода подается в топочный бойлер, выполненный в виде водяной рубашки. Продуктивность нагрева теплоносителя в это конструкции обеспечивается многорядной конструкцией труб расположенными в шахматном порядке, тем самым обеспечено максимально полное соприкосновение дымовых газов с нагреваемой средой.
Топливо сгорая в топке, передает свое тепло воде, которая при температуре 90-95 С направляется в радиаторы. Движение горячей воды может проходить, как по принципу естественной циркуляции, так и с принудительной, с применением циркуляционного насоса.
Дымовые газы, отдав свою температуру сетевой воде, выбрасываются в атмосферу через дымоотводящую систему состоящей из газохода и дымовой трубы. Диаметр выходного патрубка по уходящим газам для моделей ОК равен 150 мм, а для ОВК — 120 мм.
Достоинства агрегатов Куппер, работающих на твердом топливе:
- Мультитопливность — работает не только на дровах и угле, но и на электроэнергии, магистральном газе и пеллетах.
- Оптимальное соотношение «стоимость — потребительское качество», нижний порог цен от 20000 руб.
- Расширенная функциональность, допустимость пищеприготовления для ряда моделей.
- Характерное дизайнерское решение и высокое качество лакокрасочного напыления.
- Оптимальная теплоизоляция.
Впрочем, как и абсолютно все теплоэнергетическое оборудование котел Куппер ПРО обладает рядом недостатков, к которым пользователи относят:
- Низкий уровень известности бренда.
- Топочный теплообменный аппарат, выполненный из стали, имеет меньший срок службы, чем чугунный.
- В комплектации отсутствуют терморегулятор и панель управления ТЭНами, их нужно заказывать дополнительно.
- Одноконтурная модель, нет возможности получать горячую воду для бытовых нужд. Для получения горячей воды его можно использовать в схеме с бойлером косвенного нагрева, который должен приобретаться отдельно.
Порядок монтажа
Установку агрегата, обвязку системы теплоснабжения, газохода, газогорелочного устройства обязаны производить высококвалифицированные мастера, обладающие лицензией на выполнение таких работ. От этого факта будет зависеть действие гарантии на устройство и вспомогательное оборудование, идущее с ним в комплекте.
Все работы по установке агрегата должны соответствовать Правилами безопасной эксплуатации водяных котлов с температурой н теплоносителя не выше 115 C.
Основные требования и порядок монтажа котлов Купер:
- Котел устанавливается на безопасной дистанции до легковоспламеняющихся материалов: от стен — 50 см, от потолочного перекрытия 120 см, а перед фронтом — 125 см.
- На выходном патрубке горячего теплоносителя Ду 40 мм должен быть установлен предохранительный клапан для защиты конструкции от высокого давления.
- Система отопления обязана быть оборудована воздушниками, расширительной емкостью.
- Обвязка котла с системой отопление происходит с помощью трубной резьбы.
- Подключения линии электропитания должно выполняться лицензированной организацией, имеющей квалифицированный аттестованный персонал и соответствовать требованиями Правил устройства электроустановок. Каждый электронагревательный элемент должен быть подключен медным кабелем выше 1,5 мм2 и защитными автоматами на 16 А. Разрешается параллельное включение 3-х электронагревательных элементов через автомат защиты на 30 А и кабелем с медными жилами не менее 4 мм2.
- Для вывода дымовых газов из котла рекомендуется установка нержавеющих тонкостенных труб, поставляемых этим же производителем. Лучшим вариантом для таких устройств считается монтаж готовых блоков с термоизоляцией «сэндвич».
- Допускается применение дымохода из кирпича с сечением канала не менее 200 см2, который должен быть равномерным по всей длине.
- Высоту газохода, начиная от колосниковой решетки, выполняют не менее 5 м.
Специфика модельного ряда
Купер – котел универсального типа, который производится в модификациях ОВК-10, ОК-15, ОВК-18, ОК-20, ОК-30, ОК-42. По маркировке можно судить о назначении изделий. ОК предназначены исключительно для отопления, ОВК – для нагрева помещения и приготовления блюд. Цифры свидетельствуют о тепловой мощности оборудования (10-42 кВт). Линейка ПРО включает модели длительного горения с камерой дожига.
Отопительные котлы с варочной поверхностью
Компактное оборудование для нагрева помещений площадью 80-180 м2 и чугунной плитой. Котел твердотопливный Купер совместим со всеми видами топливных ресурсов, газовыми и пеллетными горелками. Базовая комплектация включает блок ТЭНов мощностью 6 кВт. Он необходим для поддержки температурного режима теплоносителя после того, как топливо сгорело.
Универсальный агрегат длительного сгорания
Особенности котла Купер с системой длительного горения – компактность и высокий КПД. Устройство качественно отапливает дома площадью до 160 м2, работая от электричества, газа, пеллетов, угля и дров. Теплобменник состоит из 12 труб, оснащается съемным элементом. Для защиты от перегрева топки применена водяная рубашка.
Оборудование отличается:
- минимальным расходом топлива – за 1 час сжигается всего 2-3 кг пеллетов;
- большим КПД – почти 95 %;
- удобством подсоединения к стандартной электролинии;
- энергоэффективностью – за 1 час потребляется около 60 Вт;
- ручной или автоматической регулировкой мощности;
- вместительностью топки – загружается 2 ведра угля, дрова длиной 40 см по горизонтали и 50 см по вертикали.
Мощность устройств достигает 15 кВт, имеется система пиролизного дожига. Универсальный аппарат оснащен герметичной системой закрытия створок.
Отопительные устройства
- высоким КПД благодаря теплообменнику трубного типа;
- возможностью использования газового и пеллетного топлива;
- совместимостью с автоматическим регулятором горения;
- горизонтальным типом топки, рассчитанным на пиломатериал до 50 см в длину;
- правосторонним и левосторонним подсоединением контура.
Серии котлов
Модельный ряд котлов Куппер Теплодар
Производитель выпускает твердотопливные устройства в нескольких линейках:
- ПРО. Котлы выпускаются с 2016 года и подходят для обогрева помещений площадью до 420 м2. Время горения 10 часов реализуется через встроенный механизм воздухоподачи в камеру сгорания и водотрубной колосниковой решетки. В комплект входит ТЭН мощностью 6-9 кВт. Контур подсоединяется слева или справа.
- Карбо. Модификации, разработанные под угольные брикеты.
- Практик. Особенность – совместимость с открытыми и закрытыми системами, обогрев помещений до 200 квадратов. Котел Купер серии ОК включает модели 15 и 20. Из ОВК – 10 и 18.
- Уют. Бюджетная модификация для помещений до 100 м2, рассчитанная на закладку дров до 59 см в длину. У водяного контура отсутствуют застойные участки. Серия Уют подходит для подключения газовых и пеллетных горелок.
Для врезки горелок нужно снять растопочную створку.
Специфика модельного ряда
Купер – котел универсального типа, который производится в модификациях ОВК-10, ОК-15, ОВК-18, ОК-20, ОК-30, ОК-42. По маркировке можно судить о назначении изделий. ОК предназначены исключительно для отопления, ОВК – для нагрева помещения и приготовления блюд. Цифры свидетельствуют о тепловой мощности оборудования (10-42 кВт). Линейка ПРО включает модели длительного горения с камерой дожига.
Отопительные котлы с варочной поверхностью
Компактное оборудование для нагрева помещений площадью 80-180 м2 и чугунной плитой. Котел твердотопливный Купер совместим со всеми видами топливных ресурсов, газовыми и пеллетными горелками. Базовая комплектация включает блок ТЭНов мощностью 6 кВт. Он необходим для поддержки температурного режима теплоносителя после того, как топливо сгорело.
Универсальный агрегат длительного сгорания
Особенности котла Купер с системой длительного горения – компактность и высокий КПД. Устройство качественно отапливает дома площадью до 160 м2, работая от электричества, газа, пеллетов, угля и дров. Теплобменник состоит из 12 труб, оснащается съемным элементом. Для защиты от перегрева топки применена водяная рубашка.
Оборудование отличается:
- минимальным расходом топлива – за 1 час сжигается всего 2-3 кг пеллетов;
- большим КПД – почти 95 %;
- удобством подсоединения к стандартной электролинии;
- энергоэффективностью – за 1 час потребляется около 60 Вт;
- ручной или автоматической регулировкой мощности;
- вместительностью топки – загружается 2 ведра угля, дрова длиной 40 см по горизонтали и 50 см по вертикали.
Мощность устройств достигает 15 кВт, имеется система пиролизного дожига. Универсальный аппарат оснащен герметичной системой закрытия створок.
Отопительные устройства
Эта разновидность представлена двумя моделями мощностью 10-42 кВт. Печка Купер качественно прогревает дом и характеризуется:
- высоким КПД благодаря теплообменнику трубного типа;
- возможностью использования газового и пеллетного топлива;
- совместимостью с автоматическим регулятором горения;
- горизонтальным типом топки, рассчитанным на пиломатериал до 50 см в длину;
- правосторонним и левосторонним подсоединением контура.
Пиролизный котел на пеллетах
Отопительные печки Теплодар
Котел с варочной поверхностью
Серии котлов
Модельный ряд котлов Куппер Теплодар Производитель выпускает твердотопливные устройства в нескольких линейках:
- ПРО. Котлы выпускаются с 2021 года и подходят для обогрева помещений площадью до 420 м2. Время горения 10 часов реализуется через встроенный механизм воздухоподачи в камеру сгорания и водотрубной колосниковой решетки. В комплект входит ТЭН мощностью 6-9 кВт. Контур подсоединяется слева или справа.
- Карбо. Модификации, разработанные под угольные брикеты.
- Практик. Особенность – совместимость с открытыми и закрытыми системами, обогрев помещений до 200 квадратов. Котел Купер серии ОК включает модели 15 и 20. Из ОВК – 10 и 18.
- Уют. Бюджетная модификация для помещений до 100 м2, рассчитанная на закладку дров до 59 см в длину. У водяного контура отсутствуют застойные участки. Серия Уют подходит для подключения газовых и пеллетных горелок.
Для врезки горелок нужно снять растопочную створку.
Комплектующие
Покупатели, приобретая отопительные котлы Куппер, получают многофункциональные, комбинированные агрегаты способные работать по схемам: «уголь — электроэнергия» либо «магистральный газ — электроэнергия», это позволяет равномерно поддерживать температуру в комнатах в течение суток.
Все котлы Куппер ОК оснащаются электронагревательными элементами — 6 кВт, а модели свыше 30 кВт — 9 кВт. Особенно перспективным для использования таких устройств, является применение схемы дифтарифного учета электроэнергии, когда ночью можно переводит его на электрообогрева с самым низким тарифом.
Обязательно уточните комплект поставки котла
Для комфортной управляемости группой ТЭНов агрегата, существует панель управления (ПУ) с датчиками температуры, контролирующими нагрев воды и внутреннюю температуру воздуха в помещении. Система работает автоматически и может включать попеременно ТЭНы в зависимости от установленного режима.
Котлы Купер способны функционировать на магистральном газовом топливе или пеллетах. Покупатель может заказать газовую форсунку АГГ-13/26/40К мощностью от 13 до 40 кВт либо пеллетную АПГ-25/42. Обе монтируются в зоне дверки для растопки.
