Подробные чертежи печи булерьян и пошаговое изготовление своими руками.
Булерьян — это печь работающая на твёрдом топливе, имеет высокую теплоотдачу и экономичность. Конструкция печи состоит из конвекционных труб , что позволяет увеличить скорость прогрева помещения, а применение процесса пиролиза, существенно уменьшает расход топлива и увеличивает теплоотдачу.
Габаритные размеры печи.
Процесс изготовления Булерьяна следующий: нужно подготовить трубы нужного количества и длины. С помощью трубогиба, придать трубам нужную конфигурацию. При этом форма и радиус кривизны у всех труб делаем одинаковыми, на концах должен быть прямолинейный участок.
По виду А, показанному на чертеже, вырезаем листовую заготовку верхней части топки и сгибаем её посередине под углом 160° – 175° градусов.
Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру.
Затем нужно изготовить листовые детали корпуса печи.
Привариваем боковые стенки к трубам.
В качестве дымоотвода трубы можно использовать обрезок трубы диаметром не менее 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод, ввариваем трубу дымоотвода в отверстие задней стенки печи.
Провариваем все стыки деталей и щели между ними.
Дверца топки сделана из листа листа металла. В нижней его части дверцы приваривается труба с заслонкой, регулирующей интенсивность горения в печи.
Чертежи топливной дверцы.
Одним из эффективнейших способов отопления гаражного помещения является использование специальной печи, известной в народе как «булерьян». Подобная конструкция во многом превосходит традиционные «буржуйки», т. к. греет, но не перегревает помещение, к тому же для работы ей не нужно много кислорода. Проходя через «булерьян», воздух нагревается до 100-150ᵒС и подается в таком виде в отапливаемую зону.
Внимание! Ввиду длительного горения такая печь функционирует в двенадцатичасово м цикле, то есть для поддержания необходимой температуры топливо нужно загружать всего два раза в сутки. Печи подобного типа зачастую производятся в виде монолитной конструкции, которая состоит из энного количества сообщенных между собой металлических трубок. При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые и приводят к быстрому обогреву помещения
При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые и приводят к быстрому обогреву помещения
Печи подобного типа зачастую производятся в виде монолитной конструкции, которая состоит из энного количества сообщенных между собой металлических трубок. При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые и приводят к быстрому обогреву помещения.
Устройство агрегата
Бренеран — успешная конструкция, работающая на твердом топливе. Она имеет множество достоинств:
- Корпус служит принудительным конвектором, через который проходит весь кислород помещения. При этом воздухообмен осуществляется природным образом — благодаря разным плотностям подогретого и прохладного воздуха.
- Топить можно торфяными брикетами, поленьями, отходами бумажной и деревообрабатывающей промышленности.
- Высокий КПД печки — он достигает 80%.
- Чертежи этого прибора для обогрева широко распространены, и их можно найти без особого труда во всемирной паутине.
- Материалы и оборудование для монтажа изделия достаточно просты и стоят не очень дорого. Понадобится аппарат для сварки, приспособление для изгиба труб, металлические листы и теплообменники из нержавеющей стали.
- Достаточно прост и сам монтаж оборудования, а также принцип его работы.
Минусы конструкции
Видимых отрицательных сторон булерьян не имеет. Эти устройства так и называют — «печи без недостатков». Но если хорошо разобраться в конструкции, то все же можно найти отрицательные моменты:
- Сжигание в печи каменного угля может повредить устройство. Также не допускается использование легковоспламеняющихся жидкостей и газов.
- Принцип работы основан на сгорании дров и бумаги. При этом выделяется реакционная вода, которая образуется при распаде молекул живых организмов.
Современный дизайн Продавцы, рекламируя бренеран, говорят, что при горении дерево не образует золы, но она имеется в древесине изначально. Поэтому зольные частицы пролетают в трубу дымохода.
Образующаяся вода после реакции выпадает в виде конденсата. Причем это не просто загрязненная жидкость, а смесь частиц золы и свернутая в комочек тончайшая пленочка. В отстойник выпадают образовавшиеся токсины, которые имеют неприятный запах. Эту «воду» постоянно нужно куда-то выносить, ведь выливать в огород ее нельзя — иначе произойдет отравление почвы. В связи с этим не очень приятным явлением приспособление для отопления часто используют в теплицах, где грунт ежегодно должен обновляться.
Схема устройства
В основу изделия заложена схема стального конвекционно-трубного воздушного котла медленного горения. Иногда его называют приспособлением типа печь-калорифер.
Булерьян состоит из следующих частей:
- Топки. В ее стены на 2/3 диаметра углублены теплообменники. При этом 70% тепла, выделяющегося в топке при тлении, из воздуха отдается трубкам. А 10% распределяется по печи и нагревает воздух.
- Дверцы, которая плотно закрывается.
- Поддувала типа патрубка.
- Дросселя. При помощи него можно регулировать мощность устройства, а при его перекрывании печь гаснет.
- Колосников из чугуна. Когда производят монтаж изделия, их располагают внизу на уровне чуть больше половины топки.
- Перегородки, расположенной горизонтально. Она приварена от верха на четверть высоты топки и при этом доходит до лицевой стороны на пятую часть всего размера топки. В этой перемычке имеются отверстия общей площадью 7%.
Разновидности
Производители на выбор покупателя предоставляет несколько вариантов своих печей. Параметры у всех разные и нужно грамотно выбирать тип для своего дома.
Газогенераторные
Это очень простое оборудование, доступное для большинства людей. Устройство стандартное. Печь проста в эксплуатации. Дополнительно можно заказать плоскую варочную плиту, располагающуюся сверху. На ней готовят пищу.
Стоимость оборудования колеблется от 10000 до 30000 рублей. Имеется несколько моделей:
- АОТ-6. С помощью такой печи подогревать можно 100 кубических метров. Мощность – 6 кВт. Вес – 56 кг.
- АОТ-8. Мощность – 8 кВт, вес – 56 кг. Способна разогреть 150 кубических метров.
- АОТ-16. Мощность оборудования – 27 кВт. К недостаткам относят большой вес в 200 кг. Но с помощью такой печи удастся обогреть свыше 600 кубических метров в помещении.
Газогенераторная печь длительного горения Бренеран АОТ-16
Для бани и сауны
Эта модель отличается от других вариантов наличием поддона, куда кладутся камни, располагающихся сверху. С помощью этого нюанса, будет образовываться пар.
Банная печь Бренеран используется для обогрева помещения в 25 кубических метров. Печь имеет металлический корпус и оснащается облицовочным материалом. Стоимость – 16000 рублей.
Имеется несколько разновидностей:
AОТ-8 с на 8 кВт и стокилограммовым весом. Диаметр дымохода – 12 см (этот параметр стандартный). Прогревает помещение в 15 кубических метров.
АОТ-12 – модель более мощная и справляется с 25 кубическими метрами помещения. Мощность печи для бани Бренеран составляет 12 кВт. Вес – 120 кг.
Для водяного отопления
Печи «Акватэн» или «Аква» используют водяной контур для обогрева дома. Потребуется подключение к водяному отоплению, проходящему по помещению, которое необходимо обогреть.
Вода будет перемещаться по трубам около горячих стенок корпуса. В результате она нагреется и начнет передавать тепло в радиатор. В результате температура получается в 90 градусов.
В печи установлен напорный коллектор, позволяющий поднимать воду на расстояние 8 метров в высоту. Стоимость печи – от 25000 до 55000 рублей.
Различаются три варианта модели печи Бренеран с водяным контуром:
АОТ-16 Аква с мощностью в 27 кВт. Вес – 200 кг. Справляется с 600 кубическими метрами.
АОТ-11 – печь Бренеран Акватэн. Мощность – 11 кВт. Радиус действия – 200 кубических метров. Вес – 150 кг.
Отопительная печь Бренеран АОТ-11
АОТ-19 Акватэн. Это оборудование предназначено на качественный обогрев 1000 кубических метров. Мощность составляет 19 кВт, вес – 350 кг.
Камины относят к отдельной разновидности Бренеран. Имеют красивый дизайн, а потому устанавливаются в спальнях и гостиных не только для обогрева, но и для декоративных целей.
Разновидности
Производители на выбор покупателя предоставляет несколько вариантов своих печей. Параметры у всех разные и нужно грамотно выбирать тип для своего дома.
Газогенераторные
Это очень простое оборудование, доступное для большинства людей. Устройство стандартное. Печь проста в эксплуатации. Дополнительно можно заказать плоскую варочную плиту, располагающуюся сверху. На ней готовят пищу.
Стоимость оборудования колеблется от 10000 до 30000 рублей. Имеется несколько моделей:
- АОТ-6. С помощью такой печи подогревать можно 100 кубических метров. Мощность – 6 кВт. Вес – 56 кг.
- АОТ-8. Мощность – 8 кВт, вес – 56 кг. Способна разогреть 150 кубических метров.
- АОТ-16. Мощность оборудования – 27 кВт. К недостаткам относят большой вес в 200 кг. Но с помощью такой печи удастся обогреть свыше 600 кубических метров в помещении.
Газогенераторная печь длительного горения Бренеран АОТ-16
Для бани и сауны
Эта модель отличается от других вариантов наличием поддона, куда кладутся камни, располагающихся сверху. С помощью этого нюанса, будет образовываться пар.
Банная печь Бренеран используется для обогрева помещения в 25 кубических метров. Печь имеет металлический корпус и оснащается облицовочным материалом. Стоимость – 16000 рублей.
Имеется несколько разновидностей:
AОТ-8 с на 8 кВт и стокилограммовым весом. Диаметр дымохода – 12 см (этот параметр стандартный). Прогревает помещение в 15 кубических метров.
АОТ-12 – модель более мощная и справляется с 25 кубическими метрами помещения. Мощность печи для бани Бренеран составляет 12 кВт. Вес – 120 кг.
Для водяного отопления
Печи «Акватэн» или «Аква» используют водяной контур для обогрева дома. Потребуется подключение к водяному отоплению, проходящему по помещению, которое необходимо обогреть.
Вода будет перемещаться по трубам около горячих стенок корпуса. В результате она нагреется и начнет передавать тепло в радиатор. В результате температура получается в 90 градусов.
В печи установлен напорный коллектор, позволяющий поднимать воду на расстояние 8 метров в высоту. Стоимость печи – от 25000 до 55000 рублей.
Различаются три варианта модели печи Бренеран с водяным контуром:
АОТ-16 Аква с мощностью в 27 кВт. Вес – 200 кг. Справляется с 600 кубическими метрами.
АОТ-11 – печь Бренеран Акватэн. Мощность – 11 кВт. Радиус действия – 200 кубических метров. Вес – 150 кг.
Отопительная печь Бренеран АОТ-11
АОТ-19 Акватэн. Это оборудование предназначено на качественный обогрев 1000 кубических метров. Мощность составляет 19 кВт, вес – 350 кг.
Камины относят к отдельной разновидности Бренеран. Имеют красивый дизайн, а потому устанавливаются в спальнях и гостиных не только для обогрева, но и для декоративных целей.
Виды отопительных печей Булерьян
- Обычные печи Бренеран. У них одна задача – равномерный прогрев помещения путем конвекции в условиях длительного горения топлива.
- Каминного типа. Это отопительное оборудования со стеклянной дверцей. Это удобный и эстетичный вид печей, в которых вы можете контролировать пламя не открывая дверцу топки.
- С водяным контуром. Обогрев помещений, производится путем нагрева воды, проходящей по контуру или специальной жидкости для систем отопления.
- С варочной поверхностью. Идеальная разновидность печей для дачных участков, к которым не подведено газоснабжение, в этом случае, Бренеран используется для приготовления пищи.
Чем отличаются печи буран от бренеран
Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.
Применяется для приклеивания декоративных элементов из керамики, камня или других минеральных материалов к нагревающимся поверхностям. Рекомендована для кладки, облицовки, шпатлевки, затирки и ремонта печей, котлов, каминов и заделки трещин на дымоходах. Мастика устойчива к воздействию воды и температуры до +1300°C. Отличная адгезия, высокая эластичность, удобство применения, низкий расход.
Банная печь гефест гроза 18мс размеры
Настройка котла лемакс прайм 24
Ремонт отопления в калуге
Машинист котельной и оператор котельной в чем разница
- Чем отличается оголовок от зонта дымохода
Печь Бренеран: просто, эффективно, надежно
Печь Бренеран иначе известна на отечественном рынке отопительного оборудования как “печь из Канады”.
Продуманная конструкция этого нагревателя воздуха конвекционного типа, действительно, позволяет около полусуток отапливать помещение одной закладкой дров.
Вторичная камера сгорания оборудована инжекторами-дожигателями с калиброванными отверстиями. В них впрыскивается воздух, который воспламеняет не сгоревшие газы.
В тепловую энергию превращается около 90% мелких частиц, которые содержаться в дыме.
Газогенераторная печь Бренеран может использоваться для обогрева и жилых, хозяйственных помещений и для отопления гаража. Больше всего это отопительное устройство востребовано у владельцев небольших загородных домов, куда выезжают для отдыха в выходные дни.
Большой диаметр труб печи Бренеран позволяет надевать на них воздуховоды для подачи подогретого воздуха в соседние комнаты. С этой целью можно применять недорогие вентиляционные рукава, предназначенные для работы в условиях относительно невысоких температур.
Поскольку большой отток тепла в отопительном устройстве происходит с самой поверхности печи, то обогрев соседних помещений исключительно теплым воздухом, подаваемым по рукавам, будет неэффективным.
Рекомендуется изготовить для печи кожух и объединяющий коллектор, от которого и пройдет трубная разводка.
Эксплуатация этой печи связана с еще одной проблемой, которую необходимо устранять самостоятельно. На задней стенке расположен дымовой патрубок.
В этом месте установлен тройник, к которому подсоединяется дымовая труба.
Нижняя часть представляет собой стакан-заглушку, куда стекает конденсат.
Чтобы конденсат не просачивался наружу, емкость необходимо тщательно герметизировать.
Газогенераторные печи Бренеран выпускаются для помещений различного объема. Одна из разновидностей – “Аква-Бренеран” – предназначена для подсоединения печи к системе водяного отопления.
Топливом для печей Бренеран может служить любая органика: дрова, бумага, картон, семечковая шелуха, кора и опилки. Благодаря значительному объему топки и большой дверце в печь можно загружать крупные поленья без раскалывания.
Каменный уголь и кокс использовать нельзя.
Правила безопасной работы печи Бренеран
Мастера советуют регулярно прочищать дымоходы. При появлении дыма в печи рекомендуется утеплить дымоход, а при прокладке труб использовать керамические материалы, которые отличаются простотой очистки, высокой тягой, огнестойкостью, устойчивостью к коррозии, простотой монтажа и стойкостью к внешним воздействиям.
Стальные одинарные дымоходы монтируются в кирпичные шахты. Двойные трубы являются прекрасным материалом для внешнего вывода дыма. Толщина стали должна быть не менее 1 мм.
Кроме того, зонтик над дымоходом также должен монтироваться на высоте, достаточной для свободного прохождения дыма. Неправильно подобранный дымоход приводит к повышенному скоплению газов в помещении, а также снижает эффективность работы печи.
Принцип работы печки Булерьян (Бренеран)
Печь Булерьян с водяной рубахой.
Печи длительного горения Булерьян работают по тому же принципу, что и все пиролизные нагреватели. В них помимо сжигания самого топлива, их органической составляющей, осуществляется дожиг газа, который выделяется из энергоносителя. Независимо от того дрова это, уголь или соломенные пеллеты при определённых условиях из них выделяется горючий газ метан.
Какие должны соблюдаться условия, чтобы происходило газовыделение:
- температура 450–500 градусов;
- малое обогащение кислородом.
Но наличия двух этих составляющих недостаточно. Устройство печи Булерьян, в отличие от обычных буржуек, имеет две камеры горения. В первой горит огонь или тлеют дрова (уголь, брикеты или другой энергоноситель). Во второй камере горит выделенный газ. Камера дожига находится над первичной топкой. Как известно огню нужен кислород. В топку он подается через отверстие в дверце, а вот до камеры дожига уже не доходит, так как весь расходуется на первичное горение или тление. Поэтому в устройстве печи Булерьян предусмотрены сопла для подачи воздуха в камеру дожига.
Процесс преобразования твердого топлива в чистейшую тепловую энергию достаточно прост, как и все гениальное. Итак, печь Булерьян принцип работы:
- топливо разжигается и переводится в режим тления;
- при тлении выделяется тепло от сгорания энергоносителя, а также выделяется пиролизный газ;
- газ поднимается в верхнюю камеру дожига, туда же подается кислород;
- газ, взаимодействуя с кислородом, воспламеняется.
Получается, что твердое топливо переходит в тепловую энергию в два этапа. Такой подход позволяет увеличить эффективность обогрева до значительных 85%. Конечно, печь Булерьян, принцип работы которой заключается в дожиге пиролизных газов, никогда не догонит по эффективности электрические котлы, например. КПД последних 100%, причём у всех, но и цена на энергоноситель несопоставима. Электрическое отопление при помощи котлов или электрических обогревателей обходится дороже всего, несмотря на 100% эффективность.
Вопрос — ответ
Есть ли ограничения при выборе места установки булерьяна?
Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.
Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?
Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.
Что нужно учитывать при выборе параметров печи?
Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.
Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?
В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.
Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?
Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.
Можно ли использовать поверхность печи булерьян для бытовых нужд?
Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.
Какое топливо подходит для булерьяна?
Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.
Мнение экспертов о печи «Булерьян Кантри» (тип 01)
Данная буржуйка «Булерьян» отзывы экспертов заслужила себе хорошие. Многие специалисты считают, что мощности печи в 11 кВт вполне хватит, чтобы протопить помещение в 200 куб. м. При этом они соглашаются с покупателями, что габариты данной модели весьма большие.
Среди прочего многие отметили качество изготовления теплообменных труб. Все они плотно лежат, и следов сварки практически не видно. Сам изгиб металла выполнен с соблюдением всех требований. При этом деформации на внутренней поверхности не обнаружено. Дополнительно многие оценили работу вторичной камеры. Ее патрубок дымохода имеет правильную форму и работает должным образом.
При этом поддувало имеет хороший диаметр. Также специалисты выделили устройство задней панели, которая состоит из двух пластин. Учитывая все вышесказанное, отопление «Булерьяном» отзывы у специалистов вызывает только хорошие.
Установка газогенераторной печи Бренеран и дымохода к ней
Самостоятельно провести монтаж печи Бренеран возможно
Важно учитывать ряд факторов. От печки, как и от других металлических очагов, исходит жёсткое излучение тепла
Таким образом, необходимо подумать над местом размещения оборудования, чтобы избежать негативных последствий.
Печь Бренеран в интерьере
Печка весит около 105 кг, что стоит помнить при перевозке и монтаже. Подставка под печь Бренеран не требуется, однако не помешает сделать её выше уровня пола максимум до 20 см.
Трубчатые электронагреватели всегда должны иметь защиту, ведь это раскалённый материал. Для данной печи стоит рассматривать трубы из нержавейки, чтобы они служили более долго и качественно.
Можно вручную сделать и дымоходную трубу для печи Бренеран. Для этого нужно вырезать крышку люка проделав в ней отверстие для трубы. Трубу желательно обмотать асбестокартоном и присоединить к заранее сделанному металлическому листу. В итоге потолок не будет нагреваться. Вывод трубы сделать уже исходя их материала крышки. Если она из металла, то можно лобзиком вырезать отверстие.
Теперь нужно надеть трубы-«сэндвич» и не забыть вынуть из них металлические вставки. Всё соединение требуется смазать хорошо герметиком. Специалисты рекомендуют также надеть кожух и сделать соединяющий коллектор, после этого можно осуществлять трубную разводку.
Кожух можно выполнить из теплоизоляции, что применяют для обмотки коллекторов на спортивных машинах. Понятно, что со сделанной самостоятельно трубой растопка будет осуществляться труднее, потому что воздушная тяга может быть не такой сильной.
Можно ли ставить булерьян в жилом доме?
Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.
Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.
Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.
Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:
Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.
Обзор печей Бренеран с водяным контуром
Газогенераторные печи длительного горения снискали большую популярность в странах с суровым климатом, где температура ниже нуля градусов держится по нескольку месяцев. Недорого, надежно и экономично. А если у такой печи встроен еще и водяной контур, тогда она во-многом становится незаменимой. Ведь ее можно применять, как для нагрева воздуха в жилом или производственном помещении, так для отопления дома, дачи или гаража.
Давайте разберем основные виды печей длительного горения с водяным контуром, представленными на российском рынке, на примере печей Бренеран-Акватэн или «Аква-Бренеран», имеющими разные отзывы у владельцев и печников. А также рассмотрим их технические характеристики, принцип работы, модельный ряд и цены.
Это, наверное, самая известная и популярная печь такого типа. За основу был взят ее прототип — это печь Бренеран (Булерьян). Затем инженеры ее несколько доработали и, установив в нее теплообменник, сделали возможным использовать ее не только для нагрева окружающего воздуха, но и для нагрева теплоносителя в системе отопления.
Устройство печи Бренеран-Акватэн (Рис.1)
Корпус печки сварен из стали и покрыт жаропрочной эмалью черного цвета. Внутри этой печи есть две камеры сгорания: верхняя и нижняя. В нижней камере происходит процесс выработки газов из твердого топлива, а в верхней — дожигание этих газов с последующей выработкой тепла.
По бокам расположены 2 коллектора со встроенными инжекторами. Для регулировки мощности и режима работы на печи установлены два шибера: спереди на дверце(4- рис.1) и на дымоходном патрубке сзади (3,5- рис.1). Для подвода и вывода теплоносителя на корпусе агрегата имеются два резьбовых коллектора(1,2- рис.1). Диаметр дымохода может быть разным, в зависимости от типа Аква-Бренерана: от 120 до 180 мм.
Печи АОТВ Бренеран-Акватэн бывают нескольких типов:
— АОТВ-6 тип 00 — АОТВ-11 тип 01 — АОТВ-14 тип 02 — АОТВ-16 тип 03 — АОТВ-19 тип 04
Они отличаются друг от друга размерами, мощностью, объемом камеры сгорания, весом. Подбирается по площади отапливаемого помещения. Самый маленький отопит до 100 м3, самый большой до 1000 м3.
Технические характеристики печи длительного горения с водяным контуром Бренеран-Акватэн
Технические характеристики Бренеран-Акватэн
Для печи Бренеран-Акватен актуально практически любое твердое топливо: дрова, торф, картон, щепки и опилки, кроме угля и кокса. Необходимо помнить, что для правильной работы такой печки, нужно следить за тем, чтобы при растопке нижняя камера была полностью заполнена топливом. В этом случае производитель гарантирует работу на одной закладке твердого топлива до 8-10 часов.
Использование водяного контура печи Бренеран
Такая печь длительного горения может работать как в открытых, так и в закрытых системах отопления. Для закрытой системы необходимо купить дополнительно и установить в систему следующее оборудование:
— циркуляционный насос — мембранный расширительный бак — группу безопасности (клапан предохранительный и воздухоотводчик, а также манометр)
Для правильного применения печи в системах с естественной циркуляцией необходимо соблюдать определенный уклон труб отопительной системы. А также расширительный бак открытого типа, который нужно будет разместить в самой верхней точке системы.
Более подробно всё показано на фото-схеме ниже.
Схема установки печи Бренеран-Акватэн в открытой системе отопления
Преимущества печи Бренеран-Акватэн с водяным контуром
— высокая эффективность работы в режиме длительного горения — возможность работы в открытых и закрытых системах отопления — возможность совмещения с чугунными радиаторами, не переделывая старую систему на пластик (полипропилен) — демократичная цена от 15000 рублей
Недостатки печи Бренеран-Акватэн
— не эстетичный внешний вид — не рекомендуется совмещать с современными алюминиевыми радиаторами — ряд условий для работы в режиме газогенерации (полностью заполненный объем загрузочной камеры, регулировка заслонок)
Итого
Печь длительного горения с водяным контуром Бренеран может подойти для помещений разного объема. Но у себя дома такая печь будет смотреться не очень эстетично. Для нее идеально подойдет специальная котельная, можно также использовать ее для отопления производственного цеха или гаража и т.д.
Для отопления частного дома, я бы все-таки посоветовал рассмотреть другие, более современные варианты печей длительного горения с водяным контуром. Например, неплохо зарекомендовали себя отечественные котлы Купер. Или же рассмотреть импортные аналоги, но в этом случае цена на печь будет выше, причем существенно. Поэтому придется выбирать. И, напоследок, небольшой видео обзор.
Популярные модели

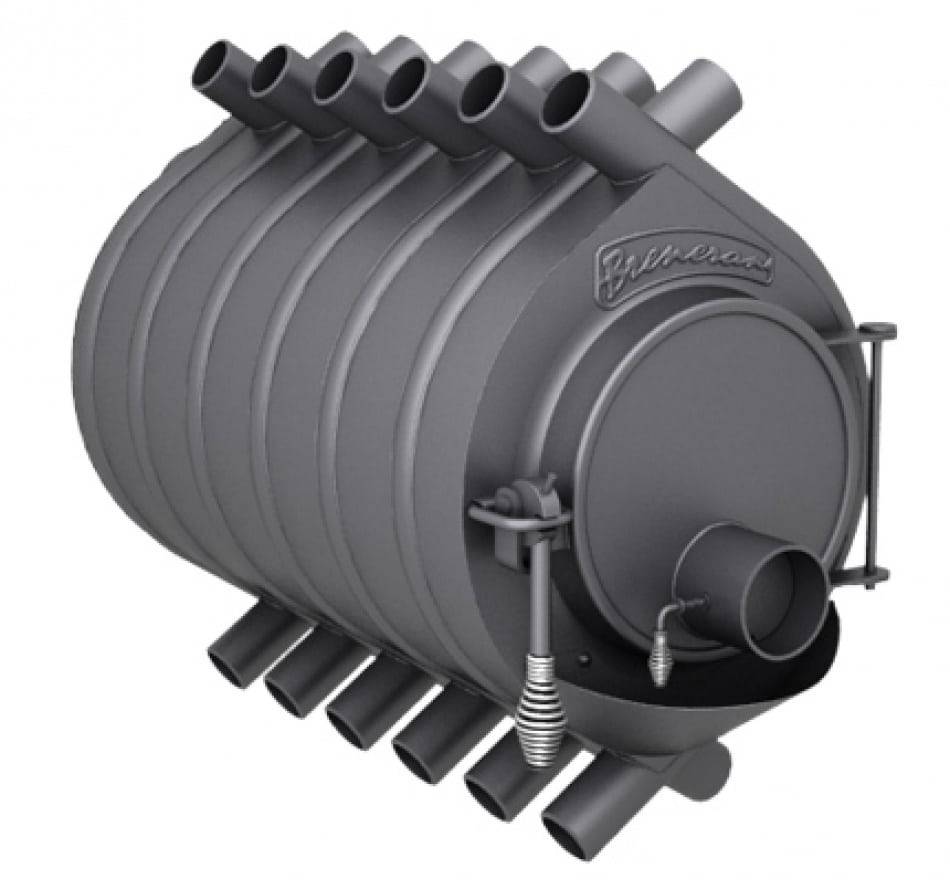

- Бренеран АОТ-14. Это одна из самых крупных печей, способна обогревать площадь в 400 кв.м. Произведена из стали. Может работать в течение 10 часов. Используется для обогрева коттеджей и загородных домов.
- Аква Бренеран. Отопление осуществляется за счет циркуляции жидкости и ее нагрева. Подходит для обогрева больших площадей, цехов, мастерский. Время работы от одной закладки топлива 6-8 часов. Есть водяной бак.

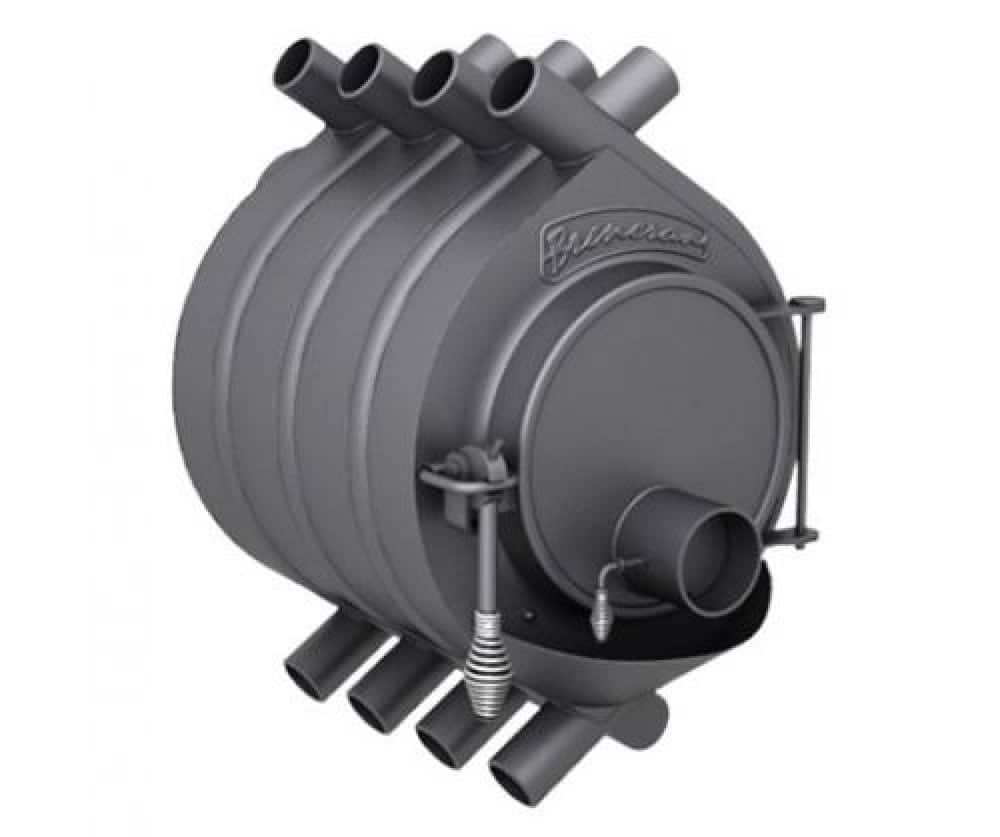

- Бренеран АОТ-08 тип 005. Позволяет готовить пищу и обогревать дом. Газогенераторная печь подходит для отопления небольших комнат.
- Акватэн. Это уникальная печь, отличающаяся конструкцией. У нее трубы подключены к отопительным батареям, по которым идет теплоноситель. Выполнена из высокопрочной стали. Вместо топлива может использоваться ТЭН мощностью до 1 кВт для работы котла Аква Бренеран.
Выбор подходящей модели зависит от нескольких критериев: площадь помещения, которая влияет на мощность, вид топлива, размеры, необходимые функции.
