Классификация однотрубных систем отопления
В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.
Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:
- закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
- открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
- горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
- вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.
Нижняя и горизонтальная разводка системы и ее схемы
Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.
В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.
На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.
Рассмотрим некоторые схемы разводки для однотрубной системы отопления:
- схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
- схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
- схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.
Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

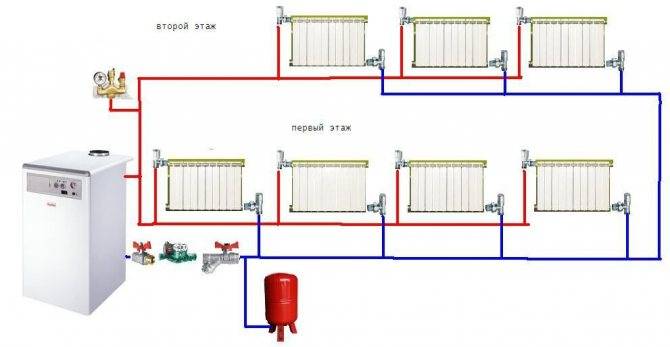

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Инструкция
В целом это выглядит так:
- Сделайте необходимые расчеты.
- Выберите в соответствии с ними вид или подвид системы отопления.
- Закупите необходимые материалы в достаточном количестве, рассмотрев варианты нескольких специалистов.
- После всего вышеперечисленного нужно приступать непосредственно к работе. Для начала устанавливаем котел отопления с наиболее подходящим температурным решением.
- Далее врезают труды, при желании можно установить бак.
- Обрабатывают верхний, то есть вертикальный стояк и трубу для обратного оттока воды.
- Вставка насоса, при необходимости.
- Вставка радиаторов.
- Заполнение системы жидкостью, проверка работы, устранение последствий ремонта.
Итак, следуйте инструкции и все у вас получится. Удачи!
Алюминиевые радиаторы: современный дизайн
- Биметаллические секционные радиаторы представляют собой сочетание стальных или медных трубок, по которым циркулирует теплоноситель и алюминиевую поверхность, отдающая тепло в помещение. Такие радиаторы нетребовательны к теплоносителю, выдерживают высокое рабочее давление, внешне практически неотличимы от алюминиевых.
- Стальные панельные радиаторы – это цельная конструкция из проштампованной и сваренной листовой стали. Такие радиаторы имеют только два резьбовых подключения к системе отопления, что повышает их надежность. Высокая теплоотдача, малый вес, низкая инерционность, эстетичный внешний вид, — все это сделало их самыми популярными в автономных закрытых системах отопления домов.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Самотечный вариант
Самотечная схема отопления. Нажмите на фото для увеличения.
Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.
Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.
Монтажные схемы теплых водяных полов в квартире
Основной или дополнительный низкотемпературный контур теплых полов от центрального отопления в многоквартирных жилых домах планируют при разработке проекта. Самостоятельно вносить изменения в радиаторную схему отопления многоквартирного жилого дома запрещено жилищным законодательством. Температура радиаторного контура выше требуемых параметров для теплых полов. Самовольное изменение направления, диаметра и длины стояка общедомового отопления приводит к разбалансировке системы и нарушению теплового режима в жилом доме.
Специализированные организации производят монтаж теплых полов от центрального отопления в квартирах при возведении здания. Принцип устройства теплых полов от центрального отопления в квартире отличает способ подключения низкотемпературных контуров. Теплоноситель поступает в трубы водяных теплых полов по отдельному, от радиаторного отопления, стояку. Горячую воду для напольного отопления готовит теплообменник, который установлен в центральном тепловом пункте, тепловом узле многоквартирного жилого дома или непосредственно в квартире потребителя.
Схема врезки теплых водяных полов в радиаторный контур центрального отопления: 1 – шаровый кран на врезке подающей линии; 2 – шаровый кран на врезке обратной линии; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – трехходовой смесительный кран; 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – радиатор
Теоретически, изменить длину труб без ущерба тепловому режиму в соседних квартирах могут последние (по ходу движения теплоносителя в стояке) потребители. Если тепло распределяется сверху, то теплый пол на первом этаже не влияет на теплообмен квартир, расположенных выше. Однако, рабочего давления подающего трубопровода при нижней постоячной разводке может быть недостаточно для циркуляции в напольном контуре верхнего этажа.
При отсутствии первоначальных проектных данных на устройство напольного отопления в многоквартирном доме, подключение дополнительного контура согласовывают с поставщиком тепловой энергии и управляющей компанией. Ресурсоснабжающие организации выдают разрешение на устройство теплых полуавтономных полов, при достаточном запасе мощности существующей отопительной системы.
Комбинированное отопление в квартире с использованием радиаторов и водяного теплого пола
Жилищно-эксплуатационные компании предъявляют обязательное условие к расчетной нагрузке оснований теплых полов, которое не должно превышать допустимую нагрузку на межэтажные перекрытия в данном конкретном случае.
Традиционно, согласование предусматривает установку теплообменника на радиаторный или стояк горячего водоснабжения в квартире. При этом требуется монтаж циркуляционного насоса, расширительного бака, группы безопасности, вентиля для удаления воздуха, двухходового крана, регулировочных вентилей и теплового счетчика.
Полуавтономная схема подключения теплых водяных полов в квартире: 1 – шаровый кран на врезке в подающий стояк; 2 – шаровый кран на байпасе в обратный стояк; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – двухходовой кран (термодатчик с сервоприводом); 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – теплообменник; 17 – группа безопасности; 18 – термометр; 19 – регулировочные вентили; 20 – байпас между подающим и обратным коллектором; 21 – расширительный бак мембранного типа
Для нескольких напольных контуров используют готовый коллекторный узел, совместимый с любой схемой укладки пола. На каждом входе и выходе с гребенки коллектора должен быть установлен запорный вентиль или термостат. Запорная арматура дает возможность отключить отдельный контур, не нарушая общей работы напольного отопления.
Особое внимание уделяют выбору основания теплых полов в домах старой постройки. Поперечный размер цементной стяжки зависит от степени утепления плиты перекрытия
Толщина «пирога» теплых полов над холодным подвалом достигает 0,15 м, что существенно скрадывает общую высоту помещения и увеличивает вес конструкции.
Устройство водяного теплого пола своими руками
Двухтрубная система отопления для 2-этажного дома
По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.
Как работает схема с двумя магистралями?
В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.
Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.
Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан
В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:
- уменьшают потери давления;
- не требуют мощного насоса;
- сохраняют температуру теплоносителя одинаковой для каждого радиатора;
- позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
- дают возможность производить ремонт и замену деталей без ущерба для общего функционала.
Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.
Удачные решения устройства двухтрубной системы
Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.
Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)
Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.
Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»
Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.
А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)
На следующей схеме объединены три наиболее востребованных схемы разводки.
1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой
Все указанные схемы подходят для отопления 2-этажного здания.
