Как сделать банную печь из трубы

Выбор металлической трубы для сборки печи

Чтобы изготовить самодельные банные печи из трубы, важно правильно выбрать расходный материал. Так, трубы имеют собственную маркировку, которая определяет следующие параметры:

• основные размеры изделий;
• способ производства;
• тип стали;
• производственный стандарт.

Для выбора подходящей трубы следует учитывать два параметра: внутреннее сечение и толщину стенки. К примеру, маркировка 400*7, где 400 мм – диаметр, 7 мм – толщина стали.

Эффективная банная печь из трубы должна быстро нагреваться при небольшой закладке топливного материала. Чтобы достигнуть подобных результатов, рекомендуется использовать трубы:

• диаметром от 50 до 60 см;
• с толщиной стенок от 7 до 13 мм.

Разновидности печей предназначенных для отопления банных комплексов

Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.

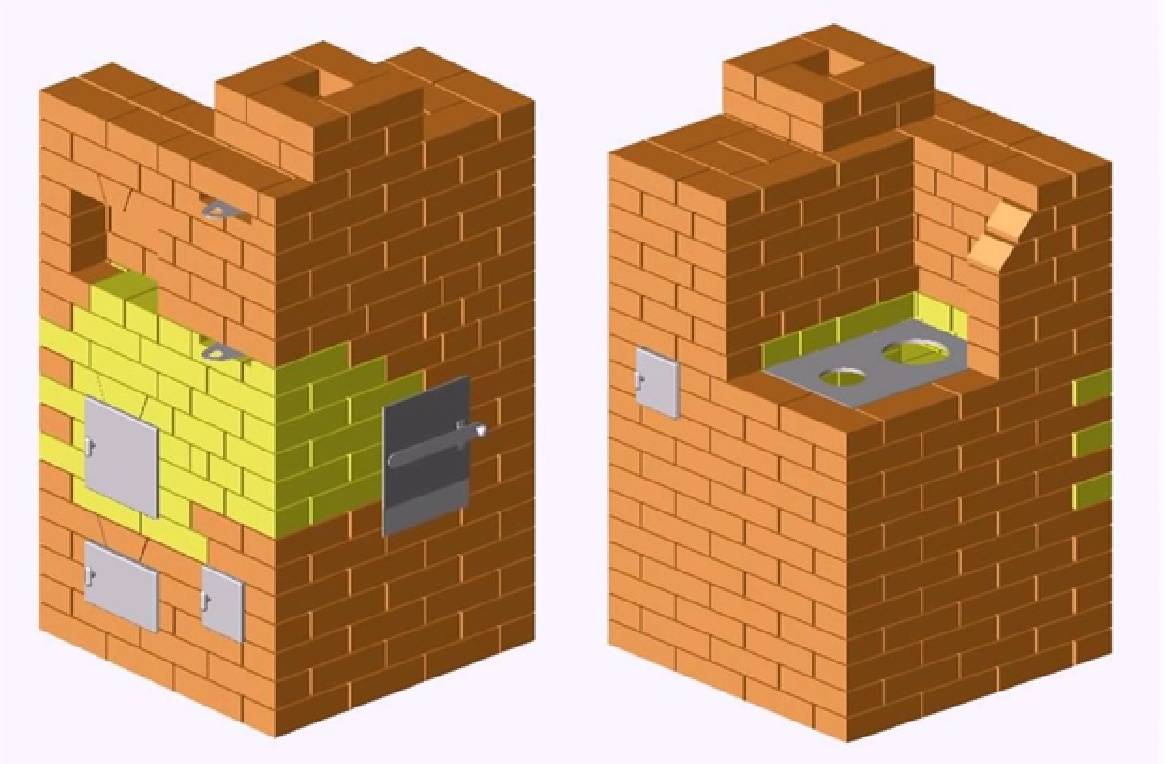

Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.

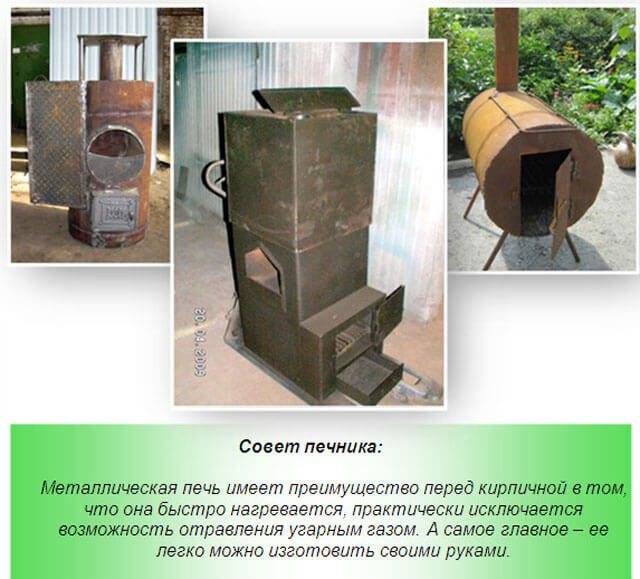

Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.

Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере  горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.

Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
8. Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
9. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
10. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
11. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
12. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
13. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

Материалы и инструменты

Чаще всего для примера приводится горизонтальная печь для бани из 530 трубы, но можно использовать и менее широкую трубу диаметром 500 мм. Длина 1,5-2 метра. Для печи могут применяться специально заказанные обрезки трубы или же бывшие в употреблении ее куски.

Дополнительно сварная конструкция требует подготовки определенных заготовок, среди которых нужно приобрести:

• лист металла, толщина которого может быть от 10 до 12 мм;
• дверца для топки;
• колосник;
• отрез трубы длиной 50 см и Ø300-350 мм;
• асбестовый шнур, необходимый для уплотнения дверки;
• металлопрокат для ножек;
• петли из металла для подвешивания дверцы.

Металлические листы и трубы будет удобно разрезать болгаркой, а вот сваривать все необходимые части печи в единое целое нужно будет с помощью сварочного аппарата. Для точности проводимых работ понадобятся измерительные инструменты.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Какой выбрать проект банной печи?

Все разновидности конструкций с цилиндрическими корпусами можно условно разделить на 2 группы по расположению продольной оси:

• вертикальный очаг;
• горизонтальная печь.

Самодельная печь из трубы или подобных материалов диаметром 50-60 см имеет мощность, достаточную для отопления парной объемом около 20 м³ (примерные размеры — 2х3 м), получения 3-4 ведер кипятка и накаливания камней для образования качественного пара с температурой около +100°С. Эти показатели одинаковы для конструкций любого типа.

Преимущества и недостатки печей из трубы

Стальные сплавы, из которых изготавливают корпус труб большого диаметра, обладают достаточной прочностью и теплопроводностью, чтобы удовлетворять запросам при изготовлении банной печи. Стенки таких изделий рассчитаны на высокое давление и имеют толщину 6-8 мм. Это позволяет сварить печь для бани из трубы, и она не покоробится от жара и не прогорит при долговременной эксплуатации.

Среди преимуществ выделяют следующее:

• удачная форма трубы круглого сечения позволяет максимально эффективно отбирать тепло при горении топлива и равномерно распределять его по поверхности;
• печь из профильной трубы получится стандартной прямоугольной формы;
• толстые стенки не только прочны, но и долго сохраняют тепло, печка не остывает при затухании;
• малое количество самодельных сварных швов повышает прочность конструкции и препятствует развитию коррозии;
• фрагмент трубы нужного диаметра легко приобрести и в магазинах фирм, торгующих метизами, и на металлплощадках (б/у).

Недостатком можно считать высокую стоимость нового изделия: толщина металла и большой диаметр делают трубы дорогими при покупке и метражом, и на вес. Дешевле приобрести бывший в употреблении материал на базах металлолома. Его продают только по весу, но цена такого металла ниже, чем нового.

Вертикальная банная печь

В зависимости от диаметра используемой трубы печь может быть достаточно компактной и не занимать большого пространства в парной. Сделать печку такого типа можно из круглых или профильных металлических изделий сечением не менее 50 см. Трубу при этом располагают вертикально, оснащая дверцами по бокам.

Недостаток конструкции в невозможности расположения дверец с выводом в предбанник, чтобы обеспечить чистую протопку парной. Дрова или уголь придется загружать из этого же помещения.

Горизонтальная печь для бани

Как и в первом случае, может быть сделана из круглой или профильной трубы. Для удобства изготовления и протопки лучше подобрать изделие большого диаметра (от 50 см), но можно изготовить и из меньших квадратных труб, соединяя 2 отдельные для топки и подтопочника.

Дверцы, расположенные в торцевой части, можно вывести в соседнее помещение. Чистка и загрузка топлива при этом могут производиться из предбанника.

Особенности и отличия конструкций котлов

• Прямоугольные системы имеют большое количество сварных соединений. Учитывая, что это банная печка, находящаяся в небольшом закрытом помещении, качество таких швов должно быть очень высоким. Услуги профессионального сварщика стоят достаточно дорого. В итоге, самодельный агрегат прямоугольной конструкции может превзойти по затратам покупной. Распределение теплоты от сгорания дров в объеме угловатой формы проходит значительно хуже и требует большее количество дров для протопки бани.
• Круглая форма топливной камеры обеспечивает лучшую циркуляцию дымовых газов. Отсутствие углов в печах круглой формы облегчает удаление остатков горения из зольной камеры. В прямоугольных системах между дверцей поддувала и дном зольника обязательно есть небольшой порог, в котором скапливается зола. В печи, сделанной из баллона, этот переход закруглен за счет естественной формы кожуха.

Выбор металлической трубы

Для самодельной печи важно выбрать металлическую трубу оптимальной толщины и диаметра. Самодельная печь для бани из трубы должна равномерно и быстро разогреваться, но быть достаточно толстой, чтобы противостоять большим температурам в течение долгого периода эксплуатации

Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления. Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

Оптимальный размер трубы для стандартной бани считается:

• Диаметр от 0,5 до 0,55 м;
• Толщина стенки от 8 до 12 мм.

Диаметр трубы важен и в плане расхода топлива: для большой печи расход топливного материала увеличивается.

Примечание: для печи применяются только стальные трубы — чугун быстро придет в негодность, он потрескается от попадания воды на раскаленную поверхность. Сталь не должна быть высокоуглеродистая — швы такого металла могут деформироваться и разойтись.

Печь горизонтальная

Чертеж печки из трубы не очень сложен. На основе этой конструкции выпускаются печи «Жара». Они немного доработали ее, но суть осталась та же.

Банная печь из трубы горизонтальная

Для горизонтальной печи из трубы понадобится:

• сварочный аппарат;
• электроды для сварки;
• инструменты для резки металла (например, ножовка по металлу или болгарка);
• два отрезка трубы размером в 75 см и Ø 53 см, толщина стенок около 10 мм;
• труба Ø 20 см и длиной в 35 см (для обустройства полусферы);
• труба Ø 11,4 см (для дымохода);
• колосники (или стальной прут для их изготовления);
• стальная арматура (для колосников и решетки);
• дверные петли (2 комплекта);
• несколько металлических листов, толщиной 8–10 мм;
• несколько листов нержавейки (для изготовления бака для воды);
• кран врезной металлический;

Особенностью такой конструкции является то, что бак для воды можно расположить как непосредственно на корпусе топки, так и привешивать за ней. Бак делают часто отдельно. Это намного удобнее.

1. Основную трубу располагаем горизонтально. Можно сразу приварить ножки для устойчивости, а можно сделать их цельными, добавив при разметке торцевых частей.
2. Отступаем от нижней точки трубы расстояние равное 1\3 диаметра и на этой высоте замеряем расстояние между стенками трубы. Из листа металла вырезаем прямоугольник длиной в 750 мм и шириной равной замеренному расстоянию. Это будет площадка для закладки дров. В центре прямоугольника вырезаем квадратное или прямоугольное отверстие под колосниковую решетку. Если вы не хотите покупать промышленные колосники можно просто наварить прутья арматуры в виде решетки.
3. Вставляем полученную конструкцию в трубу и закрепляем при помощи сварки.
4. Из листов металла вырезаем два прямоугольника шириной в 53 см и длиной в 70 см. Это будут торцевые части нашей печи. Привариваем их к торцам основной трубы.
5. На лицевой стороне при помощи болгарки вырезаем прямоугольные отверстия для дверок поддувала и топливной камеры, оборудуем дверцы (привариваем петли, запоры и устанавливаем на место).
6. В верхней части основной трубы ближе к задней стенке прорезаем отверстие для выхода дыма. Его размеры и форма неважны, но не слишком большое, конечно.
7. Трубу Ø 20 см и длиной 35  см разрезаем пополам и завариваем торцы у одной половинки, ближе к середине прорезаем отверстие под дымоходную трубу (форма и диаметр должны совпадать).
8. Далее «накрываем» корпус приготовленной полусферой так, чтобы отверстия в корпусе и «крышке» не совпадали (был смещены друг относительно друга). Это нужно для создания дополнительного зигзага при выходе дыма, чтобы печь не остывала слишком быстро. Скрепляем конструкцию сваркой.
9. В отверстие под дымовую трубу вставляем патрубок и привариваем.
10. Из арматуры изготавливаем корзину для камней и располагаем ее сверху над топкой вокруг дополнительной полусферы.
11. Из листов нержавеющей стали изготавливаем бак для воды, оснащаем его крышкой и креплениями, при помощи которых бак может навешиваться на заднюю стенку печи.

Банная печь из трубы горизонтальная. Схема

Вот и все, наша самодельная печь для бани из трубы, расположенной горизонтально, готова. Как вы, наверное, уже поняли, изготовить печь из металла для бани своими руками не так уж и сложно.

Банная печь из трубы горизонтальная

Бывают варианты с открытыми или закрытыми каменками, да и конструкция баков может быть встроенной, расположенной непосредственно на корпусе или вовсе вынесенной отдельно (например, на стену). Есть, например, еще вот такой вариант с открытой каменкой.

Печь из трубы с открытой каменкой, сделанная умельцем

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
2. Оснащение зольника и топки дверцами.
3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Подготовительные работы

Прежде всего, позаботьтесь об инструментах и расходных материалах. Вам понадобится:

• стальная труба: диаметр – 50 см, высота – 1,5 м;
• металлический лист толщиной не меньше 1 см;
• дымовая труба: длина – 50 см, диаметр – 30-35 см;
• пруты для колосников;
• стальные листы для дверок;
• металлические петли;
• кирпичи;
• цемент;
• песок;
• болгарка;
• сварочный аппарат.

Горизонтальная печь для бани

Далее нужно выбрать, какую именно печь вы будете мастерить. Вариантов два:

1. Вертикальная – компактная модель, в которой топка и колосники размещаются друг над другом. Идеальный вариант для маленьких парных.
2. Горизонтальная – более традиционная модель с увеличенным топочным отсеком. Последний часто выносится в предбанник для упрощения процесса растопки. Используется преимущественно в больших банях.

Определившись с видом печи, приступайте к составлению рабочего чертежа. В нем нужно указать расположение, размеры и конфигурацию всех составных частей будущего устройства.

Установка и эксплуатация

Чтобы установка и эксплуатация металлических печей проходила правильно, нужно придерживаться правил техники безопасности.

Основание, на которое будет устанавливаться устройство, должно иметь собственный фундамент. Он может изготавливаться из кирпичей, залитых раствором.

Дополнительно защищаются стены, возле которых будет монтироваться агрегат. Их можно покрыть слоем глины.

Защита от травм и ожогов предусматривает дополнительного ограждение, предотвращающее контакт с раскаленной поверхностью. В качестве ограждения может выступать кирпичная кладка.

Перед дверками поддувала и топливника, на полу, нужно прибить металлический лист, чтобы предотвратить воспламенения деревянного пола.

Подходящие размеры труб

Стальная труба как основное сырье для печи ‒ это целый ряд плюсов. Среди них:

• устойчивость к повреждениям;
• хороший уровень теплоотдачи;
• быстрый нагрев помещения;
• минимальное расширение при нагреве;
• использование любого типа топлива;
• минимальное количество сварных швов.

Недостатки металлической печи ‒ такое же быстрое остывание помещения, как и нагрев, неравномерное распределение тепла в помещении. Для их устранения печь часто обкладывают кирпичом.

530 мм

Для парной стандартных размеров хорошо подойдет труба размером 530 миллиметров. Изготовленная из нее печь получится достаточно мощной, дрова будут гореть долго, обеспечивая хорошую производительность. Бывает в горизонтальном, вертикальном исполнении.

640 мм

Хороший вариант материала для большой парилки в банном комплексе. Габаритная топка позволяет сразу размещать много дров, увеличивая перерыв между загрузками до 8 часов.

426 мм

Этого диаметра хватит для небольшой парилки в сезонной постройке, где в одном помещении прием банных процедур совмещен с мытьем или обливанием холодной водой.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

• Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
• Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
• Из дымоотводной трубы.
• Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

• Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
• В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
4. Приваривание к передней части печи фасадного листа;
5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
6. Закрепление дверцы;
7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

• Отрезается труба в 70-90 см. высоты;
• Срезные места зачищаются;
• К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
• Внизу конструкции монтируется дверца – поддувало;
• Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
• Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

• Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
• На каждое отверстие монтируется купленная или сделанная своими руками дверца;
• Вверху прорезается круг для монтажа дымохода;
• Конструкция шлифуется и красится.

Горизонтальное расположение печи

Отличается такой тип конструкции выносом из парильни топки. Ее обычно располагают в предбаннике, поэтому разжигать печку получается не только проще, но и быстрее. Единственное условие – места для установки печи должно быть достаточно.

Порядок проведения работ:

• Также как и в первом случае, отрезается от трубы кусок, размер которого составляет восемьдесят сантиметров. После чего необходимо отшлифовать проемы;
• Колосник выполняется из листа металла, соответствующем, прямоугольнику с необходимыми размерами. Середина вырезается так, чтобы край остался достаточной ширины;
• Привариваются металлические прутья;
• Готовая часть колосника монтируется в корпус;
• Для закрытия печи с задней стороны потребуется прямоугольник из металла. Когда есть потребность в каменке, то припуск при раскрое добавляется больше;
• Для фасада подбирается такой же лист, в котором предстоит вырезать два отверстия. Одно для поддува, другое для топки;
• Выполненная форма должна быть присоединена к трубе с передней стороны;
• Наверх корпусной части делается отверстие в форме квадрата. Размер его составляет двенадцать на двенадцать сантиметров для дымохода;
• Подготовленные дверки прикрепляются.

До того, как приступить к покраске, предварительно стоит провести очистку поверхности, как от ржавчины, так от образовавшегося налета. После окрашивания первый раз печка протапливается на открытом пространстве.

Схемы и чертежи самодельных печей

На фото выше наглядный пример горизонтальной печки. Схема топки с выносным водяным баком изображены отдельно. Под готовое изделие предусматривается фундамент. Нужно сделать отступ от стены 20 см.

Здесь схематично показана работа горизонтальной печи, ход огня и дымовых газов. Водяной бак подключен и закреплен к верху стены.

Вот чертеж печки из трубы с разных ракурсов с выведенной дымоходной трубой. В части потолка, стены, где дымоход будет выходить на улицу нужно провести утолщение в 12 см. Выступ трубы над крышей ‒ минимум 50 см.

Вот печка с горизонтальной загрузкой топлива. Общая высота ‒ 800 мм, длина ‒ 900 мм, ширина ‒ 600 мм. Для устойчивого положения снизу приварены металлические ножки. Камни укладываются сверху на решетке. К такой конструкции допустимо подключать теплообменник.

Вот схематичный принцип работы вертикальной печки из металлической трубы с присоединенным баком масла (отработки). Довольно сложный вариант для изготовления в домашних условиях. Без опыта браться за его сборку не стоит.

Вариант банного котла с горизонтальной загрузкой дров. Стрелками показано направление движения горячих газов. Для повышения теплоотдачи мастера рекомендуют обкладывать агрегат кирпичом. В этом случае прогрев помещения выйдет более равномерным.

Трубная печка из толстой стали. На схеме отмечены общие размеры прибора, отдельно вынесены ключевые элементы и принцип их соединения.

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

Выводы

Отапливать жилые помещения печами из труб смысла нет: при нужной для этого тепловой мощности печь оказывается по массогабаритам, трудоемкости и, в конечном итоге, затратам на изготовление, сравнимой с кирпичной. Но нескольким поколениям она все равно не прослужит и, разумеется, дышать не будет.

Популярность банных и гаражных печей из труб вполне оправдана. Однако хозяйственные трубные буржуйки пока распространены мало, а зря. Во многих случаях они вполне способны заменить гораздо более дорогие и трудоемкие печи-калориферы и печи длительного горения. Последние без присмотра небезопасны, а ровный в пределах суток температурный режим зимнего содержания птицы и скота в умеренных широтах не обязателен и даже нежелателен.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.
