Технология возведения печи для бани своими руками
Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке — фундамент, кладка печи, монтаж дымохода. Первым этапом всегда становится заливка фундамента
Первым этапом всегда становится заливка фундамента.
Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:
- Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
- Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
- Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.
Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.
Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.
Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.
Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.. Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру
Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду
Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.
При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см
Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.
Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.
Особенности современных печей для бани
При создании печи необходимо внимательно подойти к выбору конструкции и разработки чертежей. Конструктивные особенности изделия будут напрямую зависеть от варианта истопки.
Основными вариантами являются:
- По черному – с отсутствием дымохода;
- По серому – с дымоходом, но присутствует необходимость ждать, когда прогорят дрова;
- По белому – в помещении отсутствуют признаки сажи, печь имеет дымоход;
- С плитой – наиболее удачный вариант, в основе лежит бак, плита и банные камки.
При возведении современной печи особое внимание следует уделить выбору бака для воды, камням для топки и дополнительным элементам. Кирпич, в качестве основного строительного материала, позволяет длительное время сохранять тепло и поддерживать нужную температуру в парной.
Выбор бака
Бак для воды выбирают до начала строительных работ. Его объем напрямую зависит от количества людей, одновременно находящихся в парной. Чем больше проходимость помещения, тем больше должен быть бак. В классическом расчете берется 1 литр на человека.
Камни для топки
Важную роль играют в парной камни. К их выбору стоит подойти внимательно. Не подойдут для бани обычные булыжники. Они имеют микротрещины и дополнительные включения, которые оказывают на материал при резких перепадах температур негативное влияние и могут взорваться.
Печники рекомендуют использовать в качестве камней жадеит, талькохлорит или речную кальку. В случае финансовых трудностей допускается применение базальта или вулканита.
Выбор кирпича
Для кладки большинство строителей использует обычный полнотелый красный кирпич.
- Его отличает хорошее поведение при температурных перепадах и длительный срок эксплуатации.
- Красный кирпич наиболее хорошо показал себя при возведении основной конструкции.
- Однако в топке, под действие температуры и влаги, он быстро разрушается.
Для укладки топки используют шамотный материал.
Дополнительные элементы
Дополнительными элементами в конструкции печи для бани являются металлические вставки: двери, колосники, решетки и другие системы. Их приобретают в готовом виде, рекомендуется покупать полноценный комплект. Он содержит все необходимое для возведения конструкции.
Приобретая металлические изделия учитывают размеры.
Важно, чтобы они соответствовали параметрам, указанным в проекте бани.
Если таких в продаже не встречается, то покупают максимально близкие по значению. Размеры подгоняют за счет кирпича.
Инструменты
Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:
- молоток-кирочка,
- специальный мастерок,
- киянка,
- уровень,
- рулетка,
- строительный шнур,
- отвес.
Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.
Печь-буржуйка длительного горения
Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.
Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.
Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.
Основная схема
Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.
Содержит следующие конструктивные элементы:
- Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
- Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
- Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.
Мнение эксперта
Левин Дмитрий Константинович
Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.
Как делать дверцу
Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.
Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.
Поворотную рукоятку щеколду легче всего сделать с наружной стороны.
Самодельная система дожига вторичных газов
Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.
Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:
- Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
- Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.
Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.
Характеристики
Выбор печи для бани начинается с определения ключевых характеристик подобного оборудования.
Основным назначением печи является поддержание тепла в бане при проведении оздоровительных процедур.
Важными характеристиками, на которые необходимо обратить внимание при выборе отопительного оборудования, являются:
- Конвекция;
- Объем пара;
- Форма топки (удлиненная или стандартная);
- Топливная мощность.
Парообразование
Главный показатель любой парной – количество и качество пара. Самый оптимальный вариант – легкий и насыщенный пар, который получается при нагреве воздуха до 86 градусов.
Добиться подобного результата на практике можно, используя современные дровяные топки со встроенным образователем пара, который способствует быстрому нагреву камней. Подобные модели печей обеспечивают поддержание оптимальной температуры воздуха и образования насыщенного пара.
Конвекция
Следующая важная характеристика – конвекция воздуха, которая предусматривает образование воздушных потоков между каменкой и защитным кожухом. В процессе нагрева печки, холодная воздушная масса медленно двигается вниз, а по мере нагревания – вверх. Конвекция обеспечивает выравнивание температур нагрева воздуха и способствует быстрому прогреву парной.
Модели печей без конвекционной составляющей также позволяют создавать необходимый микроклимат в помещении, но гораздо дольше.
Удлиненная топка
Для удобного использования печи в бане, рекомендуется устанавливать модели, оснащенные удлиненной топкой. Подобная конструкция монтируется в стене или специальном проеме между предбанником и парилкой, позволяя добавлять топливо в любое время, а также отапливать одновременно несколько рабочих помещений в бане.
Топливная мощность
Топливная мощность определяет скорость прогрева парилки. Выбирая печь, для начала стоит рассчитать объем парилки и требуемую топливную мощность.
Для этого к внутреннему объему помещения добавляется по 1 куб.м. на каждый 1 кв.м. дверных и оконных проемов. Тепловая мощность отопительного оборудования высчитывается на основании внутреннего объема печки.
Мощность печи = 0,5× V,
где V – (внутренний объем печи в литрах).
Например, печь объемом топки в 25 литров имеет тепловую мощность в 12 кВт.
Устройства периодического действия
В отличие от предыдущего типа печей, устройства периодического действия обладают толстой кладкой из кирпичей и значительным объемом камней. В таких печах каменная засыпка в нижнем отделе нагревается до 1100 градусов, а в верхнем отделе – до 500 градусов. Как правило, печи периодического действия отапливают дровами.
Наибольшее количество тепла при экономном использовании топлива возможно лишь при полном его сгорании. Данному процессу в значительной мере способствует применение колосниковых решеток. Сквозь решетки воздух из поддувала равномерно поступает ко всем поверхностям топлива. Для повышения КПД печки следует увеличить объем ее разогревающих элементов и снизив толщину, а также уровень теплопроводности ее стенок.
Подготовка
Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.
В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.
Говоря о стандартной бане, оптимальными принято считать следующие размеры:
- диаметр сечения – 0,5-0,55 м;
- толщина стенок – 8-12 мм.
Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны
Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны
Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми
Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.
Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.
Прочие плюсы стальных труб:
- стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
- сохранение тепла даже после полного сгорания дров.
Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.
Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.
Также различной будет толщина стенки трубы.
Трубы водопровода делятся на следующие подвиды:
- облегченные;
- обыкновенные;
- укрепленные.
Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.
Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.
При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.
Планировка бани: рекомендации.
В начале строительства крайне желательно сделать проект, который должен, в том числе, определить оптимальную площадь постройки.
Считается, что расчётная площадь на 1 человека должна быть примерно 5 кв.м. Таким образом, если предполагаемое количество посетителей бани будет 4 человека, её общая площадь не должна быть меньше 20 кв.м.
Минимальный состав помещений следующий: парилка, моечная, комната отдыха и предбанник
Важно определить наиболее удобное расположение этих помещений относительно друг друга, а также их геометрические размеры
Сначала нужно выполнить несколько схем и чертежей:
— общий план строения;
— чертежи каждого помещения в отдельности;
— схему устройства фундамента;
— схему устройства кровли;
— план крепления и выкладки бруса;
— план устройства пола и потолка бани;
— схему установки печи с учётом её конструкционных особенностей.
Все необходимые чертежи можно выполнить самостоятельно, а также найти во множестве открытых источников. Как правило, бани из бруса имеют похожие проекты и легко можно выбрать наиболее подходящий. При желании и наличии необходимого бюджета, заказать проектирование можно поручить профессиональному архитектору или строителю.
Делаем кирпичную печь самостоятельно
Для того, чтобы выполнить кладку печи из кирпича следует знать в каком порядке выкладываются ряды и кипичи какой марки следует применять. Ниже вы можете увидеть порядовку кирпичной печи, выполненную профессионалом.Существуют разные варианты кладки, если вы делаете печь впервые, то лучше подобрать простой вариант, на качестве устройства это не отразится. По сравнению с каменкой для кирпичной печки выкладывают фундамент и накрывают его рубероидом. Только после этого можно приступать к самой кладке.
Кирпич для печи выбирают специальный, высокого качества. Стандартный кирпич имеет размеры 250х120х65, это позволяет делать ровную кладку. В случае, если вы приобретаете обычный кирпич (он в разы дешевле печного, то его размеры могут не совпадать со стандартами. Раствор для кладки приобретают в строительном магазине или делают самостоятельно, замешивая песок, глину и воду. Правильно выполненный раствор похож на сметанную смесь.Процесс кладки печи для бани из кирпича объяснить сложно, лучше всего показать на фото. Здесь вы можете рассмотреть каждый этап по отдельности.
Как правильно выбрать?
Человек, который решил не усложнять себе жизнь и не стал связываться с возведением кирпичной печи, вполне может приобрести приличный агрегат для своей баньки и в магазине. Но и тут не всё так просто, как могло бы быть, если бы к его услугам была всего одна модель банной печки.
Свобода выбора вряд ли обрадует потенциального покупателя если ему не помочь разобраться и найти то, что нужно. Отопительные агрегаты отличаются друг от друга по материалу, из которого они изготовлены. Они бывают чугунными и стальными, есть между ними и другие различия, прежде всего, конструкционные. Первое, что нужно знать покупателю банной печи – это то, что они подразделяются на два вида: с баком для воды и без бака для воды.
Печи без бака нужны тем, кто собирается устанавливать их там, где есть горячее водоснабжение. Поскольку редкая дачная банька такое водоснабжение имеет, то остановиться нужно всё же на тех печах, которые оборудованы баком. Он может располагаться внутри печки, сбоку и даже на трубе.
Местоположение водяного бака совсем не главный критерий, по которому принято судить об этих нагревательных приборах. Основным элементом любого из них является каменка.

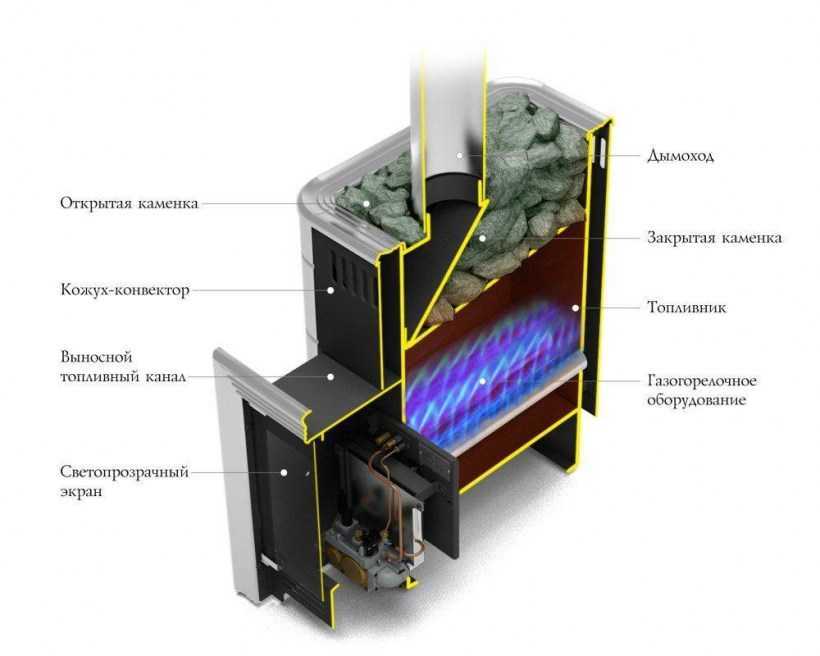

Именно от её конструкции, в первую очередь, зависит коэффициент полезного действия металлической печи. Она бывает двух видов: закрытая, внутри печи и открытая, когда камни укладываются сверху.
Поскольку металл на огне моментально нагревается и так же молниеносно остывает, КПД отопительного агрегата напрямую зависит какое количество тепла перейдёт на каменку, а какое уйдёт бесполезно. Обычно каменка располагается сверху, но намного более эффективнее каменка, смонтированная в виде решётки по всему её периметру отопительного агрегата.

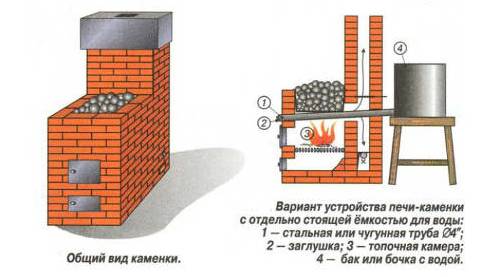

Преимущества печи каменки из кирпича
Настоящие и правильные печи каменки, для хорошей парной, строят из отборного печного кирпича. Существуют проекты периодического и постоянного действия. Печь для бани может быть сварена из металла и обложена керамическим кирпичом марки М150-М500. К достоинствам этой печи можно отнести способность длительное время сохранять тепло и относительную безопасность. Недостатками можно назвать высокую стоимость. Кроме того, кладка печи для бани очень трудоемка.
Подготовительный этап
Вначале необходимо выполнить графический чертеж и технический расчет кладки. Печь должна обеспечивать должную температуру в помещении, выводить дым, не требовать большого расхода дров. Также обязательно учтите требования и нормы пожарной безопасности
Важно соблюсти расстояния от печи до стен, так спереди расстояние должно быть не менее 1, 25 метра, а сзади и сбоку не менее полуметра. От потолка до печной дверце расстояние должно быть не менее 1,25 метра, а до верхней грани печи – 1,2 метра
Сахара 24 ЛК
Если площадь бани большая (до 24 кубических метров), то печь от производителя «Теплодар» – именно то, что нужно. Для маленьких бань (менее 14 м куб) не подойдет данная модель, так как помещение будет быстро перегреваться.
Эта дровяная печь для бани имеет возможность установки парогенератора. Наличие нескольких секций преобразования пара позволяет заполнять нагретым паром помещение всего за 15 минут. Контролировать количество дыма также возможно. Это позволяет настраивать любой микроклимат: от сухой русской бани до влажной, мягкой финской сауны.
Порадует еще эта модель безопасностью. Дымоход расположен далеко от стенки парилки. При этом обязательно нужно прочищать трубу, чтобы не возникало застоя и задымления.
