Печь камин своими руками — руководство для начинающих

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

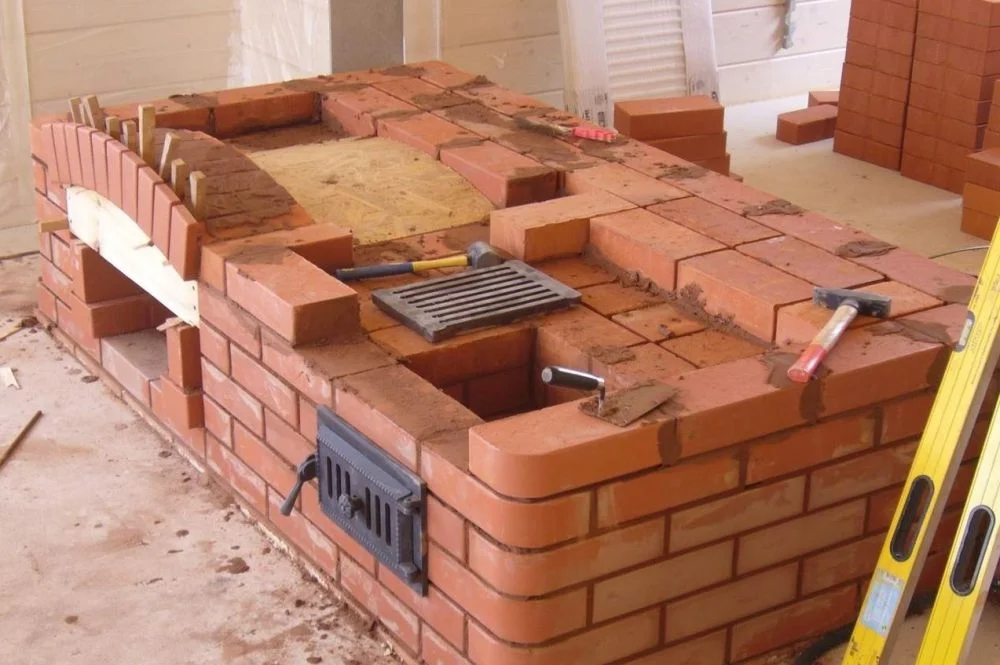

Основные этапы строительства

Считается, что возвести камин или печь может только профессиональный печник с богатым опытом, который свою жизнь посвятил любимому ремеслу. Этот факт нельзя отрицать, так как знания и опыт являются бесценными помощниками в любом деле. Но утверждать, что самостоятельно нельзя построить печь, нельзя. При определенных навыках можно получить вполне качественный результат.

Пошаговые действия, которые необходимо выполнять, чтобы возвести конструкцию самостоятельно, собраны в единый проект. Им может воспользоваться любой желающий. Профессиональный мастер по заказу может составить персональный проект, по которому вы сами будете производить работы.

• Строительство фундамента. Надежное основание – отличительный признак любого кирпичного строения. Не является исключением и печь-камин.
• Приготовление раствора. Этот этап похож на обряд. Профессионалы хранят секреты, ведь раствор, которым производится выкладка рядов, делается из глины, а ее нужно суметь правильно подобрать. Новичкам сразу рекомендовано пользоваться покупными средствами. Претендующие на уровень мастера могут попробовать познать все таинства этого обряда.

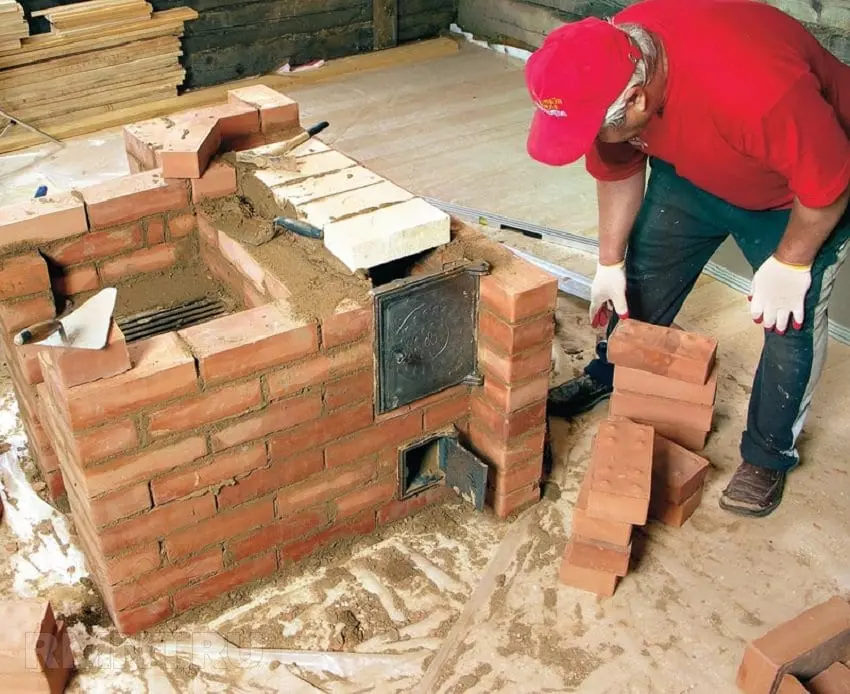

• Строительство топки, каналов, зольника, дымосборника, дымового зуба. Все возможные схемы представлены в готовых проектах. Кладка производится порядно, с формированием основных составляющих элементов.
• Возведение дымохода. После каналов дымоход печи сильно напоминает аналогичную конструкцию классического камина. Габариты и основные параметры зависят от выбранной модели, геометрии дома, высоты крыши, место выведения трубы наружу. Варианты расчетов предоставлены для каждого персонально.
• Сушка печи. Если построенную печь затопить, то можно навсегда с ней попрощаться. Влага из раствора выходит постепенно, на это тратится длительное время, зато раствор сохраняет свою целостность. Поспешное применение в виде растопки приводит к образованию такого большого количества трещин в растворе, что заделать их нет никакой возможности.

Надо признать, что существуют современные, более производительные и простые отопительные системы, но истинные ценители классики еще долго будут проявлять интерес к кирпичным конструкциям. Самое главное, чтобы не прекращался процесс передачи опыта от старшего поколения к более молодому поколению.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.

2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования. Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх. Установка зольника. На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх. Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки. На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу. Облицовка дымоходной трубы гипсокартоном

Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном. Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см. Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Поэтапное руководство по самостоятельной кладке камина

Схема камина из кирпича

Первый этап – выбор места для возведения камина. Прежде всего, запомните, что камин нельзя располагать в непосредственной близости с легковоспламеняющимися изделиями. Изучите потолок и крышу своего дома. Для установки камина нужно подобрать такое место, чтобы дымовая труба не проходила через балки и перерубы.

Второй этап – подготовка к устройству фундамента. Камин строится на индивидуальном фундаменте. Сначала подготавливается углубление для заливки бетона. Прибавьте к габаритам будущего камина по 100-150 мм на каждую сторону, и вы получите оптимальные размеры фундамента.

Глубина ямы подбирается индивидуально. Традиционно она составляет 300-500 мм. Конкретное значение определяется в соответствии с особенностями состава почвы. К примеру, если в грунте много песка, будет достаточно и 30-сантиметрового углубления. В противном случае придется покопать немного глубже. Сначала дно котлована засыпается небольшим слоем песка, который нужно обязательно утрамбовать. После засыпается слой щебня.

Угловой кирпичный камин

Третий этап – приготовление и заливка раствора. Для такого фундамента подойдет простой цементный раствор. Приготовьте его из части цемента, такого же объема воды и в 3 раза большего количества песка. Тщательно перемешайте компоненты до получения однородной массы и вылейте ее в подготовленную яму. Выровняйте раствор при помощи мастерка. Подождите, пока цемент застынет, уложите поверх заливки гидроизоляционный материал (обычно используется рубероид, укладывается в 2 слоя) и приступайте к кладке.

Четвертый этап – устройство опалубки. На этом этапе вам необходимо установить опалубку. Подготовьте деревянные доски, брусья, пластины и клинья. Клинья размещаются под деревянными брусками.

Пятый этап – выкладка опорных частей. Разметьте ряды по опалубке с учетом толщины будущих швов. Камин будет состоять из нечетного количества рядов кладки. Центральный кирпич принято называть замковым. Он устанавливается вертикально, в центральной точке.

Схема устройства камина

Шестой этап – создание клинчатой перемычки. Этот элемент должен по обеим сторонам укладываться в направлении замкового кирпича. Укладка делается так, чтобы в центральной части перемычку можно было без затруднений расклинить с центровым кирпичом. Для проверки правильности швов используйте шнур. Закрепите его в местах стыка перемычки с боковыми перегородками.

Клинчатая перемычка. 1 — направление опорной плоскости: 2 — замковый кирпич

Боковые стенки должны иметь достаточную толщину и ширину, иначе они попросту не справятся с поступающими нагрузками. Там, где клинчатая перемычка сопрягается с боковыми перегородками, нужно сделать стяжки. Для их создания используются стальные полосы. Концы таких полос должны быть загнуты кверху.

Седьмой этап – устройство перемычек арочного и лучкового типа. Структура этих элементов имеет отличия от конструкции клинчатой перемычки. Поверхности рассматриваемых перемычек должны формировать дуги с определенным радиусом. В случае с перемычками лучкового типа их радиус должен превышать половину расстояния между боковыми стойками. Рассматриваемые перемычки равномерно выкладываются с обеих сторон

Уделите внимание швам — они должны быть клиновидными

Устройство перемычек и арок

Для проверки точности кирпичной кладки и устройства швов используйте шнур. Перемычку расклиньте замковым кирпичом.

Перемычкам необходимо дать настояться в опалубке. На выдержку будет требоваться разное время. Конкретный срок зависит от температуры окружающей среды и качества раствора. К примеру, летом на это может потребоваться 1-3 недели. Чем холоднее, тем больше понадобится времени.

Восьмой этап – выкладка топливника

На этом этапе особое внимание необходимо уделять задней стенке топливника. Если в стенке планируется устройство экранов, кладка выполняется по лекалу

Для изготовления лекала подойдет обрезная доска

Для изготовления лекала подойдет обрезная доска.

Угловой камин. Кладка топливника

Будьте предельно внимательны при кладке камина. Ориентируйтесь на имеющиеся чертежи. Ошибки при укладке даже единственного кирпича неизбежно приведут к нарушению кладки дальнейших рядов, и исправить дефекты получится далеко не во всех ситуациях. Поэтому лучше сразу делать все так, как того требует технология.

Классификация дровяных каминов по основным материалам конструкции

Чугунные дровяные камины

Эстетичную модель можно установить без дополнительной декоративной отделки

Дровяной камин из этого материала отличается несколькими существенными преимуществами:

• Чугун хорошо проводит и аккумулирует тепло.
• Из него создают качественные изделия сложной формы.
• Они устойчивы к высокой температуре, механическим воздействиям.
• Их не сложно очищать от загрязнений.

Отдельно надо отметить «плюсы» фабричного производства. Чтобы топка классического дровяного камина из кирпича получилась с хорошими показателями КПД, необходимо точное соблюдение оптимальных пропорций. Много важных нюансов приходится учитывать для эффективного, но не слишком быстрого дымоудаления. Приходится обращаться к опытным специалистам, которые берут высокую плату за выполненную работу.

В данном случае особые умения и навыки не нужны. Любой пользователь выполнит монтаж без ошибок с применением типовых инструкций. Производитель дает официальные гарантии, отвечает за общее качество и технические параметры. В полной комплектации оборудование подготовлено к немедленной эксплуатации, оснащено дверцей, системой сбора отходов, другими необходимыми деталями. Дымоход, разумеется, в стандартный набор не входит.

Дровяные камины для дома из кирпича

Выше упомянуты сложные задачи, которые придется решать в ходе реализации соответствующего проекта. Следует подчеркнуть еще раз значительный вес конструкции

Также надо обратить внимание на продолжительность «мокрых» технологических процессов. Чугунным аналогом пользоваться можно немедленно

В данном случае придется ожидать, пока застынет бетонное основание фундамента, испарится лишняя влага из связывающего цементного раствора.

Многофункциональная модификация

Фото печи камина для дома на дровах наглядно демонстрирует главное преимущество. Изделия этой категории можно создавать в точном соответствии с реальными потребностями будущих потребителей. Дополнительно устанавливают варочные панели, духовые шкафы, отсеки для сушения грибов и других продуктов питания, лежанки с подогревом.

Из кирпича можно создать гигантский дровяной камин с учетом пожеланий владельца и архитектурных особенностей конкретного помещенияКонструкция с коптильней для установки на открытом воздухе«Фальш» камин приведен как пример универсальности данного строительного материал, но при необходимости можно создать действующую миниатюрную топку

Статья по теме:

Конструкции из стали

Изделия этой категории предлагают в полной готовности к эксплуатации, с внешней отделкой и дополнительными аксессуарами

Потребительские особенности таких дровяных каминов подобны характеристикам аналогов, сделанных из чугуна. В данном случае можно рассчитывать на относительно низкую стоимость и меньший вес. Хуже стойкость к разрушительным процессам коррозии, механическим нагрузкам. Ответственные производители применяют сталь с толщиной листа от 4 мм и более, чтобы предотвратить температурные деформации.  В некоторых моделях топку выкладывают изнутри шамотным кирпичом.

Комбинированный дровяной камин. Внутренняя часть изготовлена из стали, наружная отделка – красивые и долговечные керамические изразцы

Из чего состоит печь

Мы всё максимально упростили. И рассмотрели, главное, для чего используется печь. Её строение это другой вопрос требующий внимания, чтобы появилось представление о предстоящей работе.

Подробная конструкция:

• Печь базируется на основе кирпичных либо металлических перекрытий, стен;
• Требуется добавление изоляционного покрытия для защиты от проникновения влаги;
• Никак нельзя без Шанцев — это такое отверстие позволяющее обеспечивать дополнительный обогрев помещения;
• Необходимо поддувало и дверца для его эксплуатации;
• В случае эксплуатации для обогрева обязательно применяется воздушный канал обеспечивающий отопление помещения по всей высоте;
• Необходима дверь для очищения;
• Обязательна задвижка для регулирования направления хода отопления;
• Используется конвекторный канал, «Хайла», решётка для колосника, задвижка для перекрытия дымохода, чтобы предотвратить потерю тепла.

Это, главные, узлы без упоминания мелких деталей, вроде, распашки, отверстия дымохода, душника и других элементов качественной печи.

Шаг 7 – делаем трубу

Проходим потолок. Ширина дымохода в этой части 500 кв.см. (кирпич с четвертью). По наружным стенкам кладки фиксируем базальтовую вату.

Обратите внимание, что края утеплителя и одновременно защитного кожуха уложены в замок виде паза. В одном листе выбрана четверть, в которую погружается часть второго листа.. Все кирпичи по наружной грани проклеиваем строительным скотчем, что бы потом не возится с чистовой отделкой поверхности печи

И приступаем к кладке

Все кирпичи по наружной грани проклеиваем строительным скотчем, что бы потом не возится с чистовой отделкой поверхности печи. И приступаем к кладке.

После того как вывели пять рядов кладки – остановитесь. Сейчас будем делать одну маленькую хитрость.

Вертикально вверх устанавливаем по отвесу четыре нитки. Это будут наши направляющие, как по вертикальности, так и по ширине кладки трубы печи.

Выкладываем трубу до ската крыши на расстояние 50 см. В верхней части необходимо установить лючок для доступа к внутренней части дымохода, чтобы можно было чистить его. Делаем прорез в настиле и обрешетке крыши, при этом фиксируем элементы кровли, чтобы она не потеряла изначальную жесткость, и затем выкладываем трубу до ската крыши. Точно так же обкладываем трубу базальтовой ватой на стыке деревянных конструкций и только затем приступаем к чистовой отделке поверхности трубы.

Чистовую отделку проводим в два этапа. Первый удаление строительного скотча и очистка жесткой щеткой поверхности кирпича и швов от излишек раствора, налипших капель и других дефектов. А затем с помощью губки и пенного раствора протираем всю поверхность печи. Это нужно, чтобы удалить клей от скотча и вернуть блеск кирпичу.

Виды камина: конфигурация и место расположения

Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.

Существует несколько вариантов размещения этого отопительного агрегата:

• Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.

  Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.

• Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.

  Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.

• Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.

  Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.

Учесть нужно также следующие факторы:

• Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.

• Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

Перестройка печи в камин

Самое первое действие, которое нужно сделать перед установкой нового камина, это подготовить будущий чертеж. Все размеры должны подходить под старый фундамент.

Переделывание печки в камин проходит в несколько этапов:

1. Фундамент печи укрепляется при помощи гидроизоляции. В качестве гидроизоляционного материала используется рубероид. Несколько слоев материала укладываются на глиняно-цементный раствор.
2. Следующим этапом является установка основания под камин. Можно соорудить новое основание или же поставить печное, если оно находится в превосходном состоянии.
3. Топка делается согласно новым чертежам, так как печное топочное отверстие не подходит для камина. Для создания основания под топку по окружности конструкция обкладывается кирпичной кладкой.
4. Сооружается сама топка. Стены должны быть сделаны вертикальными. Желательно проверять четкость линий будущих боковых стен топки при помощи строительного уровня.
5. Правильные расчеты также важны на этапе постройки дымохода. Он выкладывается при помощи кирпичной кладки. Каждый несколько рядов нужно убирать излишки раствора с внутренней стороны дымохода, так как на них в последствие может оставаться сажа. Из-за этого дымоход придется часто чистить.

Воздуховод можно сделать не только из кирпича. Можно рассмотреть вариант трубы-сэндвича, обтекаемая форма и гладкие стены которой не препятствуют выходу дыма из камина.
