Ракетная печь своими руками – чертежи, как сделать печь-ракету

Особенности эксплутации ракетной печи

1. Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
2. Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
3. В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
4. Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
5. Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
6. При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
7. Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
8. Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см – таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см. Далее потребуется произвести соединение этих двух элементов

Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность

Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов. Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции. Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Стеллаж из профильной трубы 20х40 своими руками

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

• переносные агрегаты из металлических труб, жестяных банок или вёдер;
• реактивные отопительные приборы из газового баллона;
• печи, построенные из шамотного кирпича и металлической ёмкости;
• отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Подготовительные работы

Первым делом необходимо вырыть в отапливаемом помещении котлован глубиной 700 мм (от уровня чистого пола), соблюдая размеры, как указывают чертежи. Но прежде нужно выбрать место размещения самого отопителя в комнате. Следует учесть способ вывода дымовых газов наружу: если их надо направить на улицу прямо из печки, то ее придется расположить у наружной стены.

Инструмент каменщика.

При устройстве лежанки ракетная печь может стоять, где угодно. Одно условие: поверхность бочки довольно горячая, поэтому ее придется оградить от детей и не размещать рядом с ней предметы из легковоспламеняющихся материалов.

Когда место для отопительного агрегата определено, и котлован вырыт, следует обустроить фундамент, выполняя работы в таком порядке:

1. Уплотнить грунт на дне ямы и засыпать его гравием на высоту 100 мм. Гравий тоже утрамбовать.
2. Смонтировать опалубку из деревянных планок высотой 100-150 мм.
3. С помощью проволоки связать арматурную сетку с ячейками 150×150 мм и уложить ее поверх гравийной подушки. Чтобы она оказалась внутри фундаментной плиты, надо сетку уложить на подкладки высотой до 5 см.
4. Приготовить бетонную смесь и уложить ее в опалубку. Толщина плиты должна быть не менее 100 мм, но и больше 15 см ее делать нет смысла.
5. Дать бетону отвердеть в течение 28 дней.

По готовности основания нужно выполнить его гидроизоляцию своими руками, для чего застелить поверхность рубероидом в 2 слоя. Затем проложить лист базальтового картона для тепловой изоляции, после чего можно приступать к кладке.

Усовершенствование конструкции

Лежанка с газоходом внутри — это не единственный вариант модернизации печи-ракеты. Конструкцию можно усовершенствовать водяной рубашкой, подключаемой к отопительной системе, в которой циркулирует вода. Этой части конструкции желательно придать вид змеевика, созданного из медной трубы, закручивающейся на дымоходе.

Такая конструкция даёт ещё больше тепла

Иной способ улучшения реактивной печи связан с организацией поступления в жаровую трубу нагретого вторичного воздуха. Это увеличит КПД теплогенератора, но приведёт к отложению в первичной дымовой трубе большого количества сажи. Поэтому лучше сделать так, чтобы крышку барабана при необходимости можно было демонтировать.

Основные конструкции: поиск оптимального варианта

В ходе эволюционирования банных отопительных устройств было предложено немало вариантов конструкций, и этот процесс не заканчивается. Наиболее простое конструктивное решение имеет каменка, изготовленная из металлической бочки. У нее удаляется дно и снимается крышка, что в результате дает цилиндрическую заготовку. В ее полость до половины укладывается на ребро кирпич, и монтируют колосник. Оставшееся место заполняется камнями на две трети объема. После установки дымохода и крышки печь готова к эксплуатации. Простота устройства такой каменки не компенсирует имеющиеся неудобства при эксплуатации и малый срок службы.

Печь из стального листа

Для маленькой бани достаточно изготовить печь из стального листа, которая изнутри выкладывается кирпичом. Топку выполняют путем кладки в полкирпича, а дымоход – в четверть. Такая конструкция отличается большим удобством при отоплении помещения бани, так как снижается потребность в топливе и сокращается длительность прогрева помещения.

Если в качестве заготовки для сооружения печи использовать толстостенную трубу, то можно избавиться от недостатков первого варианта и приобрести преимущества второго. Причем в этом случае нет необходимости в использовании кирпича. Стоимость такой конструкции находится на доступном уровне, а внешний вид достаточно презентабельный.

Видео описание

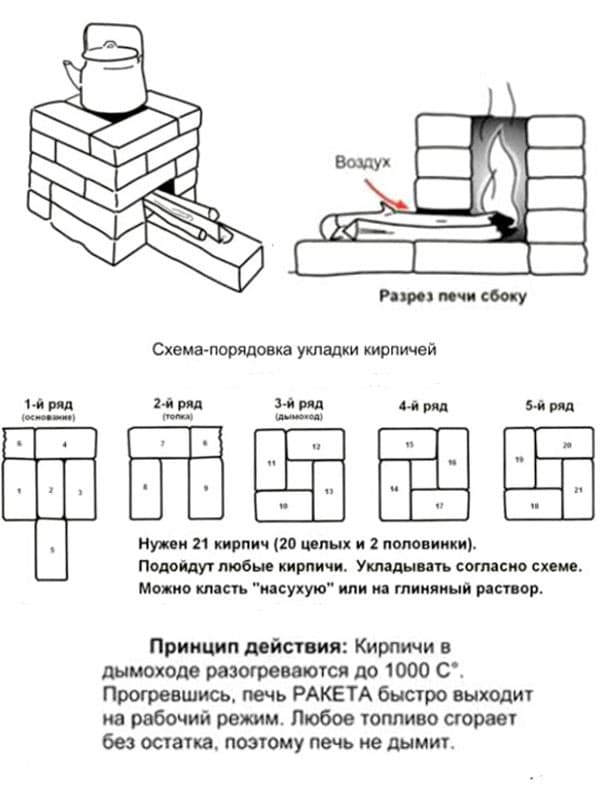

Как кладется ракетная печная конструкция из 21 кирпича показано в следующем видеоролике:

Монтаж ракетной печной конструкции с лежанкой

Ракетная печь из кирпича, которая дополнена отапливаемой лежанкой – это один из вариантов практичной конструкции. Хотя для ее создания требуется больше времени. Ведь она представляет собой массивную конструкцию, которая на самом деле является комбинированным вариантом.

Сам процесс изготовления ракетной печной конструкции с лежанкой выполняют следующим образом:

• Создают углубление на 100 мм, чтобы можно было установить топку. В процессе такой работы используют шамотный кирпич. Из него выкладывают основание.
• Устанавливают опалубку строго по периметру печной конструкции. На этом же этапе укладывают арматуру или сетку на основании из кирпича.
• Заливают конструкцию раствором.
• Ждут, пока бетонированное основание высохнет. Его отверждение происходит в течение 24 часов.
• Выкладывают кирпичное основание.

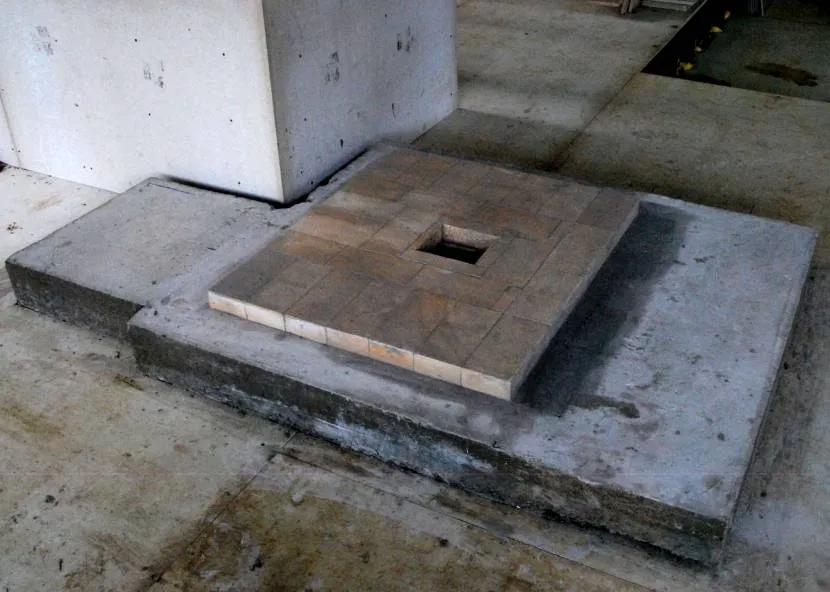

Забетонированное печное основание с углублением под топливный отсек Источник kuhnidizayn.ru

• Формируют стенки путем монтажа нескольких кирпичных рядов.
• Создают нижний ракетный канал.
• Укладывают кирпичи поперек нижнего канала. При этом оставляют не заложенным отсек топки и дымоотводящее отверстие. Кирпичами закрывают только камеру сгорания.
• Берут корпус от старого цилиндрического бойлера, который обрезают с обеих сторон. Это позволяет получить трубу большого диаметра.
• Закрепляют фланец на нижней части старого корпуса. Он нужен для монтажа трубы горизонтально расположенного теплообменника. Все соединения выполняют сваркой.
• Приваривают к бойлерному корпусу выходной патрубок.
• Обрабатывают цилиндрическую конструкцию грунтовкой, а потом наносят на нее несколько слоев термостойкой краски.
• Приваривают сбоку горизонтально расположенного дымохода отводку. Она будет использована при создании зольника.
• Выкладывают строго вертикально кирпичную жаровую трубу. Ее размер составляет 180*180 мм.

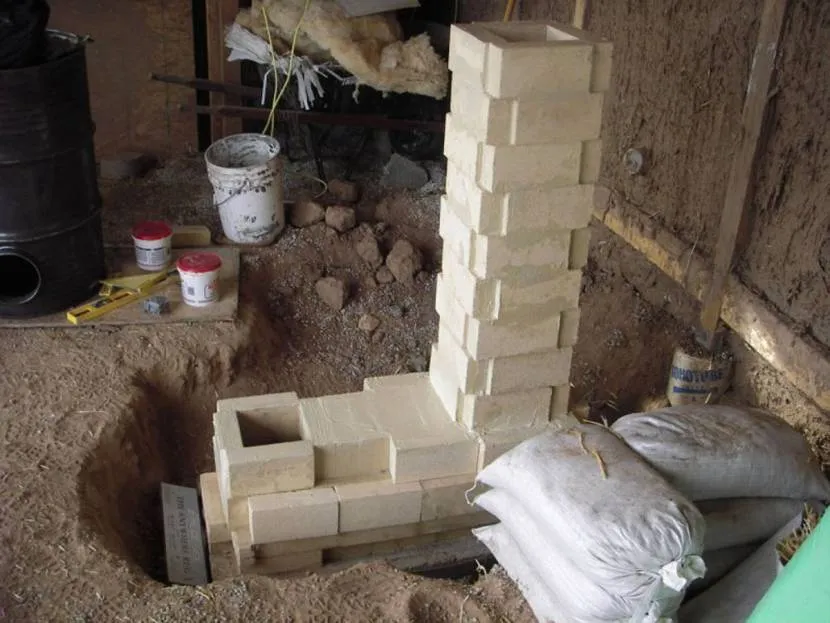

Выложенный вертикальный дымоотводящий канал Источник stroyfora.ru

• Одевают кожух на выложенную кирпичную трубу.
• Помещают в пространство между жаровой трубой и кожухом перлитовые шарики.
• Замазывают глиняным раствором нижнюю часть жаровой трубы для предотвращения высыпания теплоизоляционного материала.
• Изготавливают крышку топки из отрезанной бойлерной части.
• Готовят раствор из глиняной смеси и опилок, количество которых может достигать 50%.
• Обмазывают получившейся смесью, ранее созданную конструкцию.
• Формируют внешний контур печки из кирпичей.

• Устанавливают на подготовленное основание 200-литровую бочку, нижний патрубок которой должен быть направлен в сторону лежанки. Она будет наружным корпусом печи.
• Формируют гофрированный канал. Через него будет подаваться уличный воздух. Канал прокладывают к топке. Благодаря его наличию печь будет использовать для сгорения дров воздух с улицы, а не из помещения.

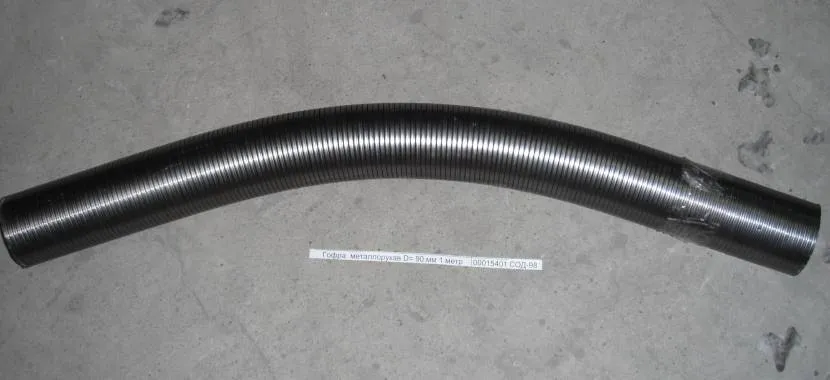

Гофрированная труба для формирования канала, через который к топке будет подаваться уличный воздух Источник sod-98.ru

• Выполняют проверку работоспособности печной конструкции путем ее растопки.
• Соединяют патрубок на кирпичном основании с трубопроводами теплообменника в лежанке.
• Придают форму лежанке точно так же, как и при формировании внешнего вида основного корпуса.

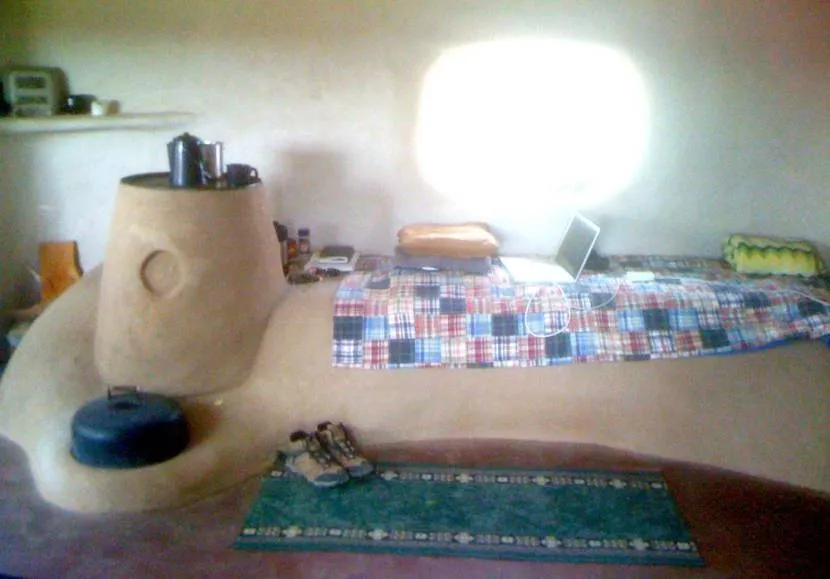

Сформированная печная ракетная конструкция с лежанкой Источник pinimg.com

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Плюсы и минусы

Ракетные печи продолжительного сгорания обладают следующими хорошими качествами:

• большим коэффициентом полезного действия — не меньше 85%;
• высокой скоростью нагрева помещения — на 50 м? станет тепло менее чем за 1 час;
• отсутствием сажи — выброс при горении топлива не образовывает копоти, а сформировывается в виде пара и углерода;
• возможностью функционирования с применением твердого топлива любого вида;
• небольшим расходом — использование топлива печью ракетой в 4 — 5 раз меньше, чем печкой прямого сжигания при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства тёплой лежанки;
• длительностью теплосбережения в отлично разогретой конструкции без добавки топлива — до 12 часов.

Положительных качеств у подобной печи много, однако есть и плохие стороны

К минусам относится:

• ручной способ управления отопительным устройством — прогорание топлива выполняется быстро, и требуется его постоянная докладывать;
• высокая температура нагрева некоторых компонентов конструкции грозит ожогом хозяевам при случайном соприкосновении;
• быстрота нагрева не дает возможность использовать ракетную печь для бань;
• эстетическая составная часть подобного устройства на любителя и подходит не для любого интерьера;
• опасность проникновения угарного газа в комнаты для проживания.

к содержанию ^

Строительный материал для строительства печи ракеты долгого горения собственными руками выбирают в зависимости от теплотворной способности топлива. Для кладки весомой части корпуса в большинстве случаев применяют простой красный печной кирпич. Топливник и топочный бункер футеруют огнеупорным кирпичом.

Если предполагается задействовать высококалорийное горючее (к примеру, каменный уголь), то шамотный кирпич используют для строительства практически всех частей конструкции. Закрепляют кладочные детали раствором воды смеси песка и глины.

независимо от типа конструкции для ракетной печи долгого горения понадобится приобрести печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверки топочной;
• переходный колпак;
• труба для дымоотвода.

к содержанию ^

Ракетная печь для улицы

Печь для улицы может быть заводского производства либо сложена самостоятельно из кирпичей.

Заводская модификация реализуется под наименованием «Робинзон. Печи металлические, но по принципу построения и горения от самодельных ничем не отличаются.

Технически, они представляет собой устройство L- образного типа. Дровоприемник диагональный либо вертикальный, а вот розжиг топлива происходит через вертикальную часть конструкции. В заводском варианте также присутствует небольшое поддувало, контролирующее доступ воздуха, необходимого для тяги.

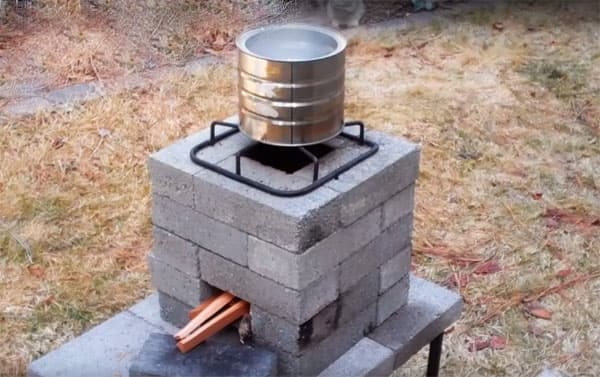

Из кирпичей реактивную печь для улицы можно сложить буквально за 10 минут. Раствора она не требует, состоит из 5 рядов, по 4 кирпича в каждом Так как нагрев емкости происходит за счет открытого пламени, топлива она много не требует, но при этом способна вскипятить довольно большое количество воды за короткие сроки.

Единственное, необходимо ставить на неерешетку для емкости, если кастрюлька или бочка будут перекрывать полностью вертикальный выход, тяги хорошей в печи не будет.

Относительно топлива, работает печь на дровах, шишках, щепках, листьях и так далее, то есть, это непривередливый к растопке очаг.
