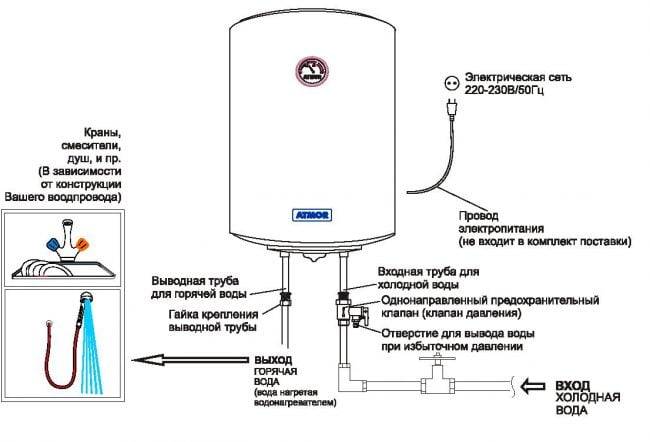

Схема подключения водонагревателя к водопроводу

Подключение водонагревателя к сети

Что нужно знать:

Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
Популярный вариант установки маломощных моделей – через розетку

Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
Нельзя пользоваться розеткой, если оборудование очень мощное

Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Правила перед подключением:

• Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
• Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Принцип отбора воды из бака

Существует одна верная схема подключения накопительного водонагревателя, учитывающая особенности его конструкции и позволяющая при необходимости быстро опорожнить бак. Такая необходимость возникает по следующим причинам:

• плановая очистка бака и ТЭНа от накипи;
• возникновение неисправности;
• переезд или замена аппарата новым;
• опорожнение водонагревателя на даче либо в доме с периодическим отоплением в зимний период.

Подсоединение водонагревателя к водопроводу, схема его установки и размещения должны учитывать, что отбор воды осуществляется из верхней зоны бака. Это объясняется тем, что вверху вода самая горячая, а в нижнюю зону происходит пополнение холодным потоком при наличии водоразбора в системе ГВС. Отбор происходит через вертикальную трубку, срез которой находится именно в верхней зоне.

Нельзя допускать, чтобы вода из емкости могла вернуться в систему холодного водоснабжения, поэтому подключение бойлера к водопроводу выполняется через обратный клапан. При падении давления в сети в результате отключения воды клапан не даст содержимому бака перетечь обратно в трубу.

В результате стандартного подключения бойлера к водопроводу его не удастся быстро опорожнить, открыв кран горячей воды. Даже откручивание трубы ГВС от штуцера не даст эффекта, поскольку забор воды располагается слишком высоко, а на холодной стоит обратный клапан. Проблему слива решает простая схема подключения водонагревателя к водопроводу, собираемая на этапе установки аппарата.

Водонагреватель для душа на даче

Даже посещая дачный участок время от времени, на нем хочется иметь доступ к горячей воде, ведь, хорошо потрудившись на даче, так приятно постоять под теплым душем. Если же семья переехала на дачу на летний период, проблема наличия теплой воды в душе становится еще актуальнее. Организовать присутствие горячего водоснабжения на дачном участке не так сложно, если правильно подобрать подходящий водонагреватель.

• Наличие нагревателя позволяет в любое время принять на даче душ с теплой водой.
• Подобрав подходящую модель, нагреватель можно установить на любом участке.
• Устройства для дачи весьма экономно тратят энергетические ресурсы, поскольку не требуется большой объем нагретой воды.
• Вода нагревается до оптимальной температуры довольно быстро.
• Водонагреватель можно установить даже при отсутствии на даче централизованной магистрали подачи газа или воды.

В зависимости от источника энергии, который используется для нагревания воды, все аппараты для душа на даче делят на следующие виды.

Электрические водонагреватели наиболее востребованы для дачного участка, поскольку отличаются невысокой мощностью, поэтому с ними нет проблемы с подключением к электросети (большинство дач подключено к электромагистралям). Кроме того, у них доступная цена и достаточно простая установка. Наиболее распространены накопительные нагреватели этого типа. Работают такие устройства по одному принципу – поступающая внутрь бака холодная вода нагревается ТЭНом, поднимается вверх прибора и выходит через выводную трубу, когда пользователь включает душ. Существуют также проточные модели, однако их мощность довольно высокая, поэтому такие аппараты не подходят для многих дачных участков.

Газовыми нагревателями интересуются при наличии газовой магистрали на даче или рядом с ней. Также есть аппараты, работающие от газового баллона, но их использования обходится дороже. Наиболее часто для дачи выбирают проточные нагреватели. Принцип их работы заключается в нагреве воды во время протекания по теплообменнику, на который воздействует тепло от газовой горелки. Преимуществами газовых нагревателей являются экономичная работа и быстрый нагрев воды. Существующие накопительные приборы, работающие на газе, отличаются очень большими размерами, поэтому редко выбираются для установки на дачном участке.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Подключение бойлера к электросети

Для подключения накопительного бойлера своими руками предварительно нужно ознакомиться с видео, проведения электромонтажных работ. После чего придётся отправиться в магазин за приобретением медного кабеля, сечением 2,5 мм. Кабель с таким сечением способен выдержать нагрузки до 20 ампер. При этом, если мощностные показатели бойлера составляют 2 кВт, то токовые нагрузки не превысят 10 ампер.

1. Проводка прокладывается в защитной гофре. Также монтаж кабеля можно выполнить в заранее подготовленной штробе.
2. Штроба выполняется с помощью перфоратора или штроборезом. Медные провода 2,5 мм сечения прокладываются от места размещения водонагревателя до защитного автомата и дальше к счётчику.
3. Перед непосредственным проведением электромонтажных работ необходимо обесточить помещение, в котором устанавливается бойлер.
4. Подсоединение кабеля подходящего к водонагревателю выполняется в клеммной коробке с помощью соответствующей отвёртки.
5. После того как все провода подключены согласно схеме, переходят к пусконаладочным работам. Но перед этим наполняют резервуар водой путём открытия крана, установленного на входе бойлера.
6. На следующем этапе открывается кран на трубопроводе горячего водоснабжения, чтобы воздуху в бойлере было куда уходить, высвобождая место под жидкость. Также нужно открыть горячий кран в любой точке забора воды – в умывальнике или раковине на кухне.

После того как резервуар будет заполнен и из смесителя потечёт вода, его перекрывают. Наполненный водой бойлер создаёт определённое давление в трубопроводе поэтому выждав несколько часов нужно проверить все места стыков труб на наличие протечки. При обнаружении последней нужно поджать гайки.

Подготовительные работы

Ничего сверхсложного нет в подсоединении нагревательного бака к водоснабжению, поэтому монтажные работы можно провести самостоятельно.

На начальном этапе нужно проделать такие действия:

1. Детально изучить инструкцию, приложенную к подогревателю воды.
2. Прикрепить саму конструкцию к несущей стене.
3. К водонагревателю подвести водопроводные трубы. Задача намного упростится, если терморезервуар находится недалеко от водопровода. При другом его расположении потребуется для подводки, использовать трубы из металлопластика или пропилена.
4. Подготовить самые необходимые инструменты. К примеру, устройство для обрезки труб, рулетку, разводной ключ, для пайки труб паяльник или сварочный аппарат.
5. Купить в скобяном магазине дополнительные материалы — запорные вентили, фитинги, тройниковые краны, шланг для соединения, муфту-«американку», паклю изо льна, изолирующую ленту.

Инструменты для монтажных работ

Чтобы подключение водонагревательного прибора прошло без проблем, нужно заранее подготовить все нужное к проведению монтажных работ.

Список материалов и инструментов:

1. Измерительный прибор (рулетная, сантиметровая лента или линейка).
2. Электродрель со сверлами, перфоратор или любой ударный инструмент.
3. Для крепления терморезервуара к стене понадобятся крепежные элементы. К примеру, те же анкеры, кронштейны.
4. Для соединения частей понадобится монтажный ключ. В комплект можно дополнительно включить пассатижи, разводной инструмент.
5. Для врезания в трубопровод нужно иметь соединительные и переходные тройники.
6. На входящую точку в терморезервуар купить запорные вентили. В дальнейшем при любой необходимости можно отключать оборудование.
7. Соединительные материалы для прочности и непроницаемости. Это паста, пакля изо льна, лента для уплотнения соединений.
8. Гнущиеся, гибкие шланги нужны для ввода/вывода воды в/из терморезервуара.

В ходе заготовки инструментария и материалов следует учитывать индивидуальный подход в подсоединении к водопроводу подогревательного агрегата. Например, в проекте может быть продуман байпасный вариант или присоединение других труб.

В подобной ситуации трубы покупают, согласно с их техническими возможностями. При выборе помните, что у материалов разная устойчивость к повышенной температуре.

Как правильно установить проточный напорный водонагреватель?

В отличие от предыдущего, такой бойлер крупнее и мощнее — он может подавать горячую воду в несколько мест одновременно. Лучше всего его устанавливать рядом там, где тёплая вода нужнее всего — ванная комната или кухня. В квартире зачастую напорная установка монтируется в тех же местах, что и накопительная. Главное — защитить от попадания воды и обеспечить беспрепятственный доступ к нему в случае ремонта.

Что понадобится?

• Бойлерная установка;
• Перфоратор и свёрла по керамике и бетону;
• Шурупы (дюбели);
• ФУМ-лента;
• Два гибких шланга;
• Два тройника;
• Два крана Ду 15;
• ПВС-кабель 3х4;
• дифавтомат на 25 А.

Так же, как и при установке накопительного водонагревателя, нужно по шаблону разметить место нахождения устройства и просверлить два отверстия для дюбелей или шурупов, если будете устанавливать на специальную планку. Закрепите бойлер и переходите к проведению воды и электричества.

Подключение проточного напорного водонагревателя в квартире

Примерная схема подключения проточного водонагревателя выглядит так:

1. От смесителя через тройник проведите горячую воду к выходу из бойлера по гибкому шлангу и уплотните соединение ФУМ-лентой.
2. Ко входу закрепите той же лентой второй шланг и через тройники подведите прямо к холодному стояку.
3. Снабдите трубы соответствующими кранами.

Подключение проточного водонагревателя такого типа через розетку никто не производит; ведут сразу к щитку через дифавтомат, соединяя их подходящим трёхжильным кабелем.

Как правильно запустить?

1. Закройте кран на горячем стояке и откройте на бойлере;
2. Включите горячее водоснабжение в раковине и дождитесь нормальной струи без шипения;
3. Включите нагрев, подав электричество к автовыключателю.

Убедитесь в исправности подключенного бойлера и наслаждайтесь комфортной жизнью вне зависимости от ремонтных работ теплотрассы и сезона.

Как выбрать место для установки?

Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:

• один используется для кухни;
• другой предназначен для санузла.

Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

Что может понадобиться для установки бойлера своими руками?

Прежде чем начнётся непосредственная установка водонагревательного прибора накопительного типа своими руками нужно просмотреть видео монтажного процесса, а также запастись минимальным комплектом инструментов и расходных материалов:

• профессиональный перфоратор с буром, соответствующим диаметру трубопровода, строительная рулетка, ножовка по металлу или труборез;
• набор гаечных ключей или газовый аналог;
• отвёртка с крестовой и плоской насадкой, пассатижи и бокорезы;
• строительная пакля или специальная монтажная лента;
• запорные краны в количестве, которое зависит от типа бойлера – проточный или накопительный водонагреватель;
• тройники в соответствии с диаметром водопровода и патрубками бойлера;
• специальные шланги, защищённые армированием;
• металлопластиковые или другие трубы длиной, которая просчитывается непосредственно по месту проведения монтажа.

В случае необходимости замены старой электропроводки либо прокладки новых кабелей понадобятся следующие материалы:

• трёхжильные медные или алюминиевые кабели и гофра;
• мощный автомат или качественная розетка.

Только подготовив всё необходимое, можно переходить к непосредственной врезке накопительного бойлера в трубопровод и подключения в электрическую сеть своими руками.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Нюансы схем подвода воды

В бойлер холодная вода подается посредством трубопровода, который в процессе подключения титана к водопроводу необходимо подсоединить к стояку централизованной системы водоснабжения.

На линии подачи холодного водоснабжения нужно монтировать элементы, обеспечивающие работу нагревательного оборудования, в том числе:

1. Запорный кран.
2. Фильтр (в некоторых случаях).
3. Сливной кран.
4. Предохранительный клапан.

Все перечисленные элементы схемы монтируют на участке, находящемся между трубой поступления холодной воды и бойлером в определенном порядке. Линии вывода нагретой жидкости также комплектуют запорным краном по умолчанию. Но данное требование не относится к обязательным и, если его не поставить на выходе, это не считается серьезной ошибкой.

Схема, в соответствии с которой выполняют подключение к водопроводу электрического водонагревателя проточного типа, относится к упрощенным вариантам по сравнению с накопительными бойлерами. В этом случае достаточно смонтировать перед входным штуцером холодной воды всего лишь один запорный кран.

Что касается установки запорного вентиля на выходе горячего водного потока при установке проточных водонагревателей, то этот момент многими производителями считается грубой монтажной ошибкой.

Кроме этого, необходимо учитывать: когда источником снабжения холодной водой для аппарата проточного типа является колодец, скважина и т.д., специалисты советуют после крана располагать фильтр грубой очистки. Нередко отказ от его установки завершается потерей гарантии, предоставляемой производителем оборудования.

Монтажные схемы и решения

Возможные варианты подключения:

• через систему безопасности;
• напрямую к коммуникациям.

Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Давление в нем часто увеличивается, что является следствием естественных процессов (расширение горячей воды). Кроме того, уровень давления централизованной системы тоже может превышать предельное значение нагрузки, выдерживаемой бойлером. В результате подключение без элементов системы безопасности при таких условиях приводит к сокращению срока службы агрегата.

Напрямую с коммуникациями соединяются патрубки проточного агрегата. В данном случае на устройство не оказывает воздействия ни один из перечисленных факторов. Это позволит упростить монтаж. На длительность эксплуатации бойлера прямое подключение в данном случае не влияет.

Схема подключения к электросети

Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля

Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.

Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

Самостоятельный монтаж

Существует несколько вариантов подключения водонагревателя к водопроводу в квартире. Схема установки может выбираться произвольно исходя из имеющихся материалов и наличия свободного пространства.

Монтаж бойлера дело не из простых, поэтому не стесняйтесь просить помощи у мастеров

Во время работы могут понадобиться следующие предметы:

• металлическая линейка, рулетка или любой другой доступный измерительный прибор;
• ударный инструмент с набором свёрл (можно применять специальную дрель, оснащенную функцией удара, или перфоратор);
• монтажные ключи и пассатижи;
• крепежные детали для фиксации бойлера на стене (анкеры, кронштейны);
• фитинги, которые предназначены для установки в водопровод;
• запорные краны, устанавливаемые на входе в устройство и дающие возможность моментального отключения;
• гибкие шланги разного диаметра и длины;
• пакля, специальная лента и прочие материалы, обеспечивающие герметичность соединения.

В этот список могут быть добавлены и другие инструменты. Их набор нужно составлять исходя из имеющихся условий и поставленных задач.

Основные ошибки, допускаемые при монтаже бойлера

Если домовладелец решил самостоятельно проводить подключение накопительного водонагревателя, ни при каких обстоятельствах нельзя делать следующих вещей:

• производить замену поставляющихся в комплекте с прибором комплектующих;
• включать прибор в сеть переменного тока при отсутствии воды в баке;
• разбирать прибор при подключении водонагревательного устройства в электрическую сеть;
• включать или использовать незаземлённый прибор;
• эксплуатировать оборудование при несоответствующих параметрах давления воды в центральном водопроводе;
• выполнять полный слив воды из бака в процессе работы накопительного бойлера.

И самое главное, ни при каких обстоятельствах нельзя пренебрегать техникой безопасности при подключении бойлера – достаточно мощного электроприбора. Если закрались какие-либо сомнения в правильности самостоятельного проведения монтажных работ, целесообразно обратиться за помощью к профессионалам.

Чтобы разобраться, что такое водонагреватели, как подключать такие приборы и в чём выгода их использования, не нужно быть профессиональным электриком или строителем. Все монтажные работы под силу выполнить каждому человеку, который хотя бы немного знаком с устройством водопровода и умеет разбираться в простейших электрических схемах. Главное, внимательность, следование всем правилам техники безопасности и, конечно же, желание, без которого лучше самостоятельно не браться за такую работу.

https://youtube.com/watch?v=HA9JlpwQXTI

Виды бойлеров, какой выбрать

Для использования в бытовых условиях можно подключать водонагреватели различных видов. Использование твердотопливных титанов в качестве водонагревателей на сегодняшний день совершенно не актуально, хотя в загородных домах такие устройства еще встречаются и на рынке присутствуют. Более актуальны следующие виды:

1. Бойлеры прямого нагрева.
2. Устройства косвенного нагрева, когда процесс происходит с использованием промежуточного элемента.
3. Водонагреватели комбинированных конструкций.

Не знаете какой водонагреватель лучше – проточный или накопительный? Чтайте в статье и вы узнаете все плюсы и минусы водонагревателей различных типов.

Бойлеры прямого нагрева

Такие устройства включат в себя нагревательный элемент, расположенный непосредственно в емкости с водой. Энергоносителем в данном случае является газовая горелка, отделенная от воды герметичной перегородкой. Такие водонагреватели наиболее экономичны, но их подключение связано с дополнительными хлопотами и затратами:

1. Необходима установка дымоотводного канала.
2. Газовые аппараты требуют устройства вытяжной вентиляции.
3. Для обеспечения нормального процесса горения необходимо устраивать приточную вентиляцию.
4. Объекты подведомствен ГорГосТехНадзору и его эксплуатация находится под постоянным контролем этой организации.
5. В ряде регионов введено требование обязательного подключения газоанализатора, что само по себе стоит немалых денег.

По мере накопления осадка анод можно заменить. В электрических нагревателях он располагается непосредственно в баке с водой. Такая конструкция наиболее популярна у пользователей, поскольку не требует каких либо согласований и капитальных затрат на строительство.

Бойлеры косвенного нагрева

Само устройство состоит из наружного металлического кожуха, термоизолирующей прослойки и внутреннего корпуса, что позволяет эффективно защищать систему от потерь тепла во внешнее пространство. Таким же образом устроены все бойлеры независимо от типа и конструкции. Системы безопасности (предохранительный клапан) также устроены одинаково.

Бойлеры косвенного нагрева наиболее эффективны в плане расходов, но они имеют и ряд недостатков. Одним из них являются большие габаритные размеры, в городской квартире такой агрегат разместить вряд ли возможно. Второй недостаток – привязка к системе отопления, что не позволяет получать горячую воду в межсезонье.

Критерии безошибочной установки оборудования

Следует придерживаться рекомендаций:

• в большинстве случаев водонагреватели выпускаются без питающего кабеля, его нужно подключать самостоятельно, но сначала необходимо правильно определить сечение — в соответствии с мощностью агрегата;
• при выборе фитингов учитывают диаметр коммуникаций и размер патрубков;
• недопустимо подключать трубы централизованной системы меньшего сечения, чем у патрубков, это считается грубым нарушением процесса монтажа, однако рекомендуется соединять коммуникации большего размера и патрубки малого диаметра;
• предусматривается возможность установки автоматического выключателя, что позволит предотвратить выход бойлера из строя.

Подключение бойлера к водопроводу: схема

Схема подключения бойлера

В процессе подключения уже подвешенного бака, требуется рассмотреть вопрос о проведении к нему трубопровода с холодной водой, и отведения от него трубы с горячей водой. При этом, если квартира была подключена к сети горячего водоснабжения, его требуется полностью отключить либо установить отдельный кран запорной арматуры, дабы исключить утечку горячей воды. При монтаже бака, не стоит устанавливать шланги, так как их износ может привести к неминуемому прорыву и затоплению соседей снизу. Прокладка электропровода, возможна от ближайшей розетки, однако во избежание её оплавления, стоит прибегнуть к установке автоматов.

Запорная арматура (шаровые краны) так же должны быть установлены на входном и выходном патрубках бойлера. Они понадобятся при консервации либо ремонте элементов бака

И важно не забыть установить клапан сброса, который защитит бак от переизбытка давления воды, и не позволит ему полностью выпустить воду. Включённый бак, без воды просто выйдет из строя, его нагревательные элементы сгорят

На заметку!
Сброс воды через клапан производится через тонкую трубку, наподобие капельницы. Трубка соединяется с водоотводящим патрубком. И направлена в бак унитаза, или непосредственно в канализационную трубу. На трубопроводе холодного водоснабжения, непосредственно перед бойлером, рекомендуется установка фильтра тонкой очистки, это предупредит попадание частичек, загрязняющих бак изнутри.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

• дефицит денежных средств на оплату услуг;
• необходимость срочной установки прибора;
• желание обучения и приобретения новых навыков (лучше под контролем специалиста);
• перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.
