Правильный подвод воды в дом из колодца

Способы водоснабжения частного дома

Схема подключения к центральному водопроводу

Существует два варианта водоснабжения в частном доме: центральное и автономное. При центральном вода поступает по водопроводу из общей сети, а при автономном источников несколько.

Центральное

За качество и состав поступающей в жилое помещение воды отвечает водоснабжающее предприятие, с которой владелец дома заключает договор. Из преимуществ такого варианта можно отметить:

• соответствие воды санитарным нормам;
• контроль качества очистки;
• отсутствие насоса.

Из недостатков отмечают высокую стоимость за услуги организации и перебои, связанные с авариями.

Автономное

Источники автономного водоснабжения

Центральное водоснабжение доступно далеко не в каждом посёлке или пригороде. Поэтому многие владельцы частных домов вынуждены продумывать автономную систему обеспечения. Она может отходить от артезианской и поверхностной скважины, колодца, поверхностных вод из рядом расположенного водоема. У каждого вида есть свои достоинства и недостатки.

Артезианская скважина отличается возможностью регулировки напора, недорогой стоимостью подъема жидкости, отсутствием химических загрязнений. Из недостатков можно отметить необходимость фильтрации и очищения от солей металлов, а также высокие затраты на постройку системы.

Колодец обходится дешевле скважины и также отличается возможностью регулировки напора. Однако такая вода нуждается в глубокой фильтрации и очистке, может содержать вредные вещества, требуя обеззараживания.

Вода, взятая из местного озера, реки, пруда, хоть и не стоит больших денег для организации подачи, но в силу загрязнения требует тщательной очистки, обеззараживания и фильтрации. В итоге средств на её подготовку к использованию уходит не меньше, чем при любом другом типе водоснабжения.

Какое у вас в доме водоснабжение?

Центральное
13.53%

Скважина/колодец
82.94%

Накопительная емкость
3.53%

Проголосовало: 170

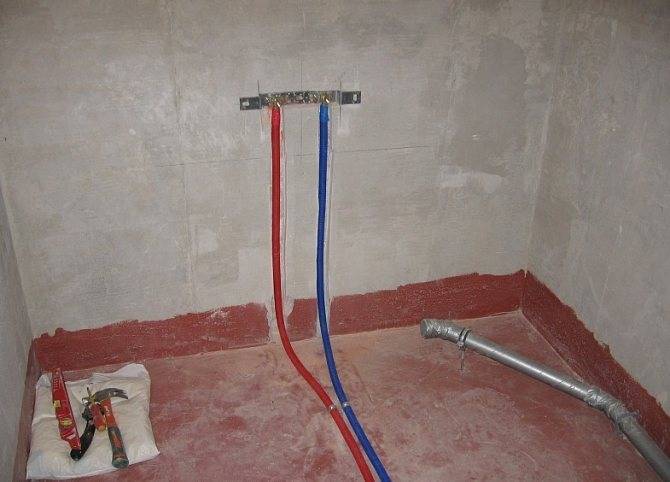

Скрытый водопровод квартиры в штробах

Скрытый водопровод в шробах применяется для квартир с повышенными требованиями к отделке. Трубы водопровода прокладываются в специально сделанных штробах – бороздах в стене. Размеры штробы должны быть таковыми, чтобы трубу можно было закрыть раствором толщиной не менее 10 мм со всех сторон.

При этом расстояние между холодным и горячим водопроводом должно быть не менее 8-10 см (по СНиП), а при горизонтальной прокладке, горячая труба должна располагаться над холодной (чтобы не образовывался конденсат на холодной трубе). Горячую трубу лучше поместить в теплоизоляцию.

Материал для скрытого водопровода в штробах

Прежде всего. Скрытый водопровод нельзя прокладывать из стальных труб соединенных на резьбе. Исключения составляют угловые фитинги, для подсоединения водоразборной арматуры (смесителей) установленных на стене.

Для скрытого горячего и холодного водопровода в шробе подойдут пластиковые трубы из полиэтилена (ПЭ), полипропилена (ПП), поливинилхлорида (ПВХ), металлополимерные (МП), полибутилена, стеклопластика.

Все эти трубы соединяются методом холодной или горячей сварки. Приоритетным соединением для скрытого водопровода в штробе является горячая сварка полиэтиленовых труб.

Примечание: Не путайте металлополимерную трубу и трубу металлопластиковую. Металлополимерная труба это полимерная труба с металлическим сетчатым или фольгированным усилением, а метолопластиковая труба это металлическая труба в пластиковой изоляции.

Трубы из металопластика не рекомендуется использовать для скрытого, замоноличеного водопровода. Правда, отмечу, что такое ограничение связано со способом их соединения. Ведь для соединения метиаллопластиковых труб используются пресс фитинги а они с резьбой, а замуровка любого резьбового фитинга запрещена. Но хочу отметить, если вы прокладываете скрытый водопровод на коротком участке без соединения, одной трубой и используете бесшовные металлопластиковые трубы высокого давления, то такой водопровод, вполне можно замуровать.

Что нельзя замуровывать

Повторюсь. Запрещено замуровывать резьбовые соединения водопровода, металлические трубы на резьбовых соединениях, вентили, задвижки, резьбовые проходные фитинги. То есть все части водопровода, которые соединены механически и как следствие могут со временем потечь.

Схема создания автономной водопроводной системы

При организации системы водоснабжения автономного типа собственник не только исходит  из текущего потребления и планируемых объемов расхода в будущем, но и учитывает показатели предполагаемого качества воды, рельеф местности и имеющиеся материальные возможности. Например, в качестве источника выбирают строительство колодца (8–10 м), бурение скважины до уровня залегания песчаного слоя (10–40 м) или артезианских вод (40–250 м).

На видео ниже предоставлен план мероприятий по устройству автономного водоснабжения дома, а также даны советы, которые помогут определиться с наиболее оптимальным источником водоснабжения:

Каждая из схем имеет свои преимущества и недостатки, однако в целом следует отметить, что источники, имеющие большую глубину:

1. Обеспечивают потребление большего количества жидкости.
2. Имеют высокую стоимость, поскольку известно, что цена услуг по бурению скважин большой глубины носит экспоненциальный характер, что объясняется сложностью работы и необходимостью использования специального оборудования.
3. Отличаются меньшим содержанием механических примесей, однако концентрация минеральных компонентов (Ca, Mg), делающих воду более жесткой, повышена. Перед организацией автономного водоснабжения частного дома с использованием скважины артезианского типа после бурения необходимо проверить воду. Эта мера позволит исключить применение жидкости, имеющей высокую концентрацию вредных элементов, например Fe, Ni.
4. Автономное водоснабжение, организованное с использованием источников, имеющих большую глубину залегания водных пластов (артезианского типа), имеет продолжительный срок эксплуатации, достигающий 50–100 лет.
5. Такая скважина не реагирует на сезонные изменения колебания уровня воды.
6. Отличаются сложностью обслуживания, однако, учитывая высокую надежность, низкую склонность к заиливанию (связанную с отсутствием в жидкости примесей в состоянии взвесей с мелким размером частиц), редко нуждаются в его проведении.
7. Не требуют использования поверхностного насосного оборудования или электронасосов погружного типа.
8. Характеризуются отсутствием попадания в водозабор загрязненных грунтовых вод в связи с близким (20–50 м) расположением участка к территории свалки, кладбища или туалета. Указанный факт делает необязательным получение разрешения у органов СЭС на бурение скважин артезианского типа, по сравнению с необходимостью обязательного наличия такового при организации колодца или бурении до уровня песка.

Согласно нормативам, после бурения скважины, источник относится к стратегическим объектам, при этом собственнику необходимо зарегистрировать его в установленном законом порядке.

Независимо от целей собственника (организация подачи холодной или горячей воды, отопления), автономное водоснабжение должно иметь один из перечисленных выше источников. В зависимости от сезонности использования в нем применяются кессонная, летняя скважины или реализуется схема с использованием адаптера:

• Летний вариант конструкции представляет собой наименее затратный способ, однако, учитывая отсутствие утеплителей, используется исключительно в теплое время года.
• Схема водоснабжения, предусматривающая применение адаптера, предполагает прокладывание коммуникаций ниже глубины промерзания грунта (1,5–2 м). Такое решение обеспечит подачу воды в течение всего года, однако отличается более высокими затратами ресурсов.

• Самым затратным и вместе с тем наиболее надежным является способ организации водоснабжения с использованием кессонной скважины.Такой вариант предусматривает строительство изолированного от грунта отсека, расположенного ниже уровня промерзания земли и используемого для размещения регулирующей аппаратуры, накопительно-распределительных емкостей и проведения обслуживания коммуникации.

Просмотрев видео, вы сможете ознакомиться с принципом работы и основными этапами обустройства автономной системы водоснабжения частного дома из скважины с использованием адаптера:

Выбор способа подачи воды в дом

Для подъема воды из колодца и подачи в трубопровод можно использовать:

• насос погружной;
• насос поверхностный эжекторный;
• насосную станцию.

Какой насос предпочесть

Характеристики погружных насосов:

• высота подъема воды — до 80 м;
• глубина погружения — до 50 м;
• производительность — до 110 л/мин;
• мощность — до 1000 Вт.

Недостаток глубинных помп — сложность ремонта и обслуживания.

Поверхностный насос.

Характеристики поверхностных насосов:

• высота подъема — до 60 м;
• глубина всасывания — до 9 м со встроенным эжектором, до 30 м с выносным;
• производительность — до 400 л/мин;
• мощность — до 2350 Вт.

Недостатки поверхностного насоса — шум в доме. При выборе помпы по мощности надо учесть, что от этого параметра больше зависит расход электроэнергии, а не производительность.

Преимущества насосных станций

Насосная станция — агрегат, объединяющий насос, гидроаккумулятор, манометр, реле давления (иногда и реле сухого хода). В систему придется добавить только фильтры и счетчики.

Достоинства:

• все необходимое в одном приборе;
• объем расширительного бака подобран под мощность помпы;
• быстрый и простой монтаж.

Подбор труб

Чаще всего для проведения воды в частном доме или на даче используются такие виды труб:

• полипропиленовые.
• полиэтиленовые.
• поливинилхлоридные.

При их выборе важно учитывать характеристику пластика, не все из них могут выдержать высокую температуру. Пластиковый водопровод получается очень легким и прочным

При этом монтаж труб настолько прост, что с ним справится даже начинающий строитель. Скрепляются детали при помощи пайки

Пластиковый водопровод получается очень легким и прочным. При этом монтаж труб настолько прост, что с ним справится даже начинающий строитель. Скрепляются детали при помощи пайки.

К плюсам также можно отнести возможность сгибания частей системы, что способствует снижению аварийных участков. В тех местах, где требуется соединение пластиковых и металлических частей, используются фитинги.

Кроме пластика можно использовать в качестве труб материалы из меди и стали. Стальные сильно подвержены влиянию коррозии. У медных много достоинств, но материал очень дорогой.

Диаметр подбирается исходя из длины трубопровода. Для системы длиной больше 30 метров трубы подбираются диаметром 32 мм. Для средней длины — 25 мм, для системы короче 10 метров — 20 мм.

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной. Но и эта схема водопровода имеет несколько вариантов.

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина «на песке».

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Организация системы подачи воды

Как уже говорилось, схема водоснабжения дома из колодца может быть организована автоматически (с помощью насосной станции и контролем всех параметров системы электроникой), так и в ручном режиме – включением насосного оборудования по мере необходимости. Второй вариант подходит для сезонного проживания или редко используемых помещений (бани, отдельно стоящего бассейна или сауны).

Внутри дома разводка от места входа подающей трубы осуществляется последовательным или коллекторным способом. В первом случае тройники на основную трубу монтируются в местах подключения сантехнических приборов и потребляющей воду техники (стиральные и посудомоечные машины). Напор воды по мере удаления от входа уменьшается, одновременная эксплуатация всех приборов затруднена. Коллекторный способ разводки предусматривает подвод трубы питания к каждому «потребителю» отдельно.

При этом напор в системе равномерный, нет сильно «затухания» давления в одном из сантехнических устройств. Более детально схема разводки по коллекторному принципу показана ниже.

Монтажные работы в доме

В здании монтажные работы по устройству водопровода от колодца осуществляются по принципу:

• краны для общего подключения домовой разводки и слива воды обратно в колодец устанавливаются в нижней точке системы;
• разводка труб и подключение сантехнических приборов-потребителей идет последовательно, снизу вверх. При этом стыки труб и места подключения приборов герметизируются более тщательно, чем при устройстве водопровода в квартире. Это связано с возможными перепадами давления в системе;
• система дополнительной фильтрации питьевой воды (при отсутствии фильтра тонкой очистки в начале распределительной системы) монтируется непосредственно на кухне, с присоединением отдельного крана или использованием смесителя с дополнительным изливом.

Утепление колодца

От ледяной пробки колодец защищается утепленной крышкой, установленной ниже глубины промерзания. Ее можно изготовить из влагостойкой фанеры, а затем опустить и закрепить на подвесах. Можно использовать дополнительно современные теплоизолирующие материалы, покрыв древесину пенополистиролом. Примерно на 1 метр выше устанавливают следующую крышку. Она также должна быть утеплена и плотно прилегать к основанию. Сверху над колодцем монтируется колодезный сруб с оголовком, которые также являются защитой от холода. Деревянные стенки шахты сами по себе служат теплоизоляторами. В конструкции колодца из бетона или кирпича верхнюю часть можно оклеить изнутри пенофолом толщиной 10 мм, фольгой наружу.

5 этап – Насос для водоснабжения из колодца

Подачу воды с колодца можно организовать с помощью насоса. Насосы для водоснабжения частного дома из колодца бывают двух видов:

Погружной насос. Они погружены в воду (частично или полностью). Характеризуются бесшумной работой и большей эффективностью работы. Последнее обеспечивается самим способом подачи воды. Давление создается водой, а не разреженным воздухом. Позволяет подавать воду с глубины до 20 м. Колодцы с погружным насосом не нужно консервировать на зиму. Вода опускается по трубе самостоятельно, ее не нужно откачивать.

Поверхностный насос. Эксплуатируется на глубине, которая не превышает 10 м.

Чтобы понять, какой насос лучше для водоснабжения из колодца необходимо ознакомится с условиями выбора

Параметр	Определение
Глубина колодца	Определяется с помощью отвеса. Учитывается расстояние от верхнего кольца до воды.
Ширина колодца	Определяется диаметр. Чтобы можно было вычислить кубатуру воды
Качество воды	Влияет на срок службы насоса
Сезонность эксплуатации	Не все насосы можно эксплуатировать при минусовой температуре
Уровень воды (статический) (см. рис.)	Учитывается расстояние от поверхности земли до воды. Замер нужно проводить утром.
Высота водяного столба	Для этого от глубины колодца нужно отнять статический уровень
Уровень воды (динамический) или дебет скважины	Для его определения откачивают воду из колодца. Точка, в которой вода прекратит снижение определит динамический уровень воды

На основании перечисленных параметров можно сделать правильный выбор с точки зрения мощности и производительности насоса.

Выбор насоса определяет необходимость в устройстве системы с гидраккумулятором (бак для воды). От обязательной при прерывистой подаче воды. В этом случае вода закачивается периодически в бак. После гидроакумулятора устанавливается тройник, он распределяет воду по пользователям.

На практике водоснабжение организовывается с помощью насосной станции, которая может быть расположена в доме, в отдельном здании или же в кессоне.

Главные требования к месту установки насосной станции для подачи воды в дом:

• отсутствие резких перепадов температуры;
• минимальная температура не ниже +2оС.

Как работает насосная станция для колодца?

Принцип устройства водоснабжения частного дома и дачи из колодца с использованием насосной станцииНасосная система, которая включает в себя насос, гидроаккумулятор и реле имеет следующий принцип действия.

Насос подает воду в гидроаккумулятор. Задача реле отслеживать уровень давления. Когда он понижается до отметки 2,2 до 4 атм. (в зависимости от модели насоса), реле реагирует и включает насос. Таким образом, возобновляется подача воды в гидроаккумулятор. Давление в системе повышается и реле опять отключает насос. Некоторые насосные станции оборудованы дополнительно сухим реле. Его предназначение – отключать насос, если уровень воды в колодце находится ниже допустимого для данной модели насоса.

Правила и схема построения водопровода в частном доме

Заранее составить схему подключения водопровода нужно обязательно. И не оправдывайтесь тем, что водопровод вам нужен только для кухни – схема все равно нужна, так как в деталях водопровод выглядит достаточно сложно.

Как провести водопровод в частном доме?

Поэтому лучше нарисовать схему прокладки труб и канализации с учетом всех элементов:

• потребителей воды,
• коллекторов,
• бойлера,
• фильтров и насосов.

На схеме нужно обозначить месторасположение этих узлов и конструкций, а также направление трубопровода по помещениям в доме.

Все это нужно сделать в масштабе и с размерами. Подробная схема упростит и ускорит расчет материалов для частного водопровода.

Схема прокладки труб выполняется одним из двух способов:

1. Последовательное подключение.
2. Коллекторное подключение потребителей воды.

Первый способ хорош для небольшого дома с 1 – 2 жильцами. Для коттеджа или загородного дома такая схема слишком маломощная. Принцип ее работы таков: вода поступает по главному трубопроводу в дом, и рядом с каждой водоразборной точкой (кран, смеситель) устанавливается тройник для отвода в сторону потребителя.

Поэтому, если пользоваться несколькими кранами сразу, то в самом дальнем будет низкое давление, которое может не соответствовать нуждам жильцов.

Второй способ работает так: водопроводные трубы отводятся от коллектора отдельно к каждой водоразборной точке. Поэтому давление воды будет практически одинаковым для каждого крана или другого потребителя в доме.

Потери в давлении будут все равно, так как это будет вызвано расстоянием до насосной станции, но они будут намного меньше, чем при пользовании первым способом (последовательное подключение).

Если вы будете разводить воду через коллектор, то это буде дороже стоить из-за большего количества труб, но удобства – важнее. Поэтому рассмотрим коллекторное подключение подробнее.

Схему водоснабжения в доме можно представить в виде таких узлов и элементов:

1. Источник питьевой воды
   • центральный водопровод
   • колодец
   • скважина.
2. Насос или насосная станция.

От точки подключения к источнику воды прокладывается трубопровод и подключается к насосной станции. Применение обратного клапана обязательно.

1. Гидравлический аккумулятор для воды.

Это расширительный бак с мембраной, который поддерживает давление в системе водоснабжения. Его использование позволяет построить автоматическую насосную станцию с погружным или поверхностным насосом.

Гидроаккумулятор нужен для поддержания и плавного изменения давления воды в водопроводной системе.

1. После гидравлического аккумулятора устанавливается тройник и запорный кран. Тройник нужен для распределения потока воды – в дом и на хозяйственные нужды (сад, гараж, и так далее).
2. Водопровод для дома должен иметь систему очищения воды и ее подготовки, потому что любой источник воды будет содержать какие-либо примеси, и возможно, вредные.
3. После фильтров устанавливается тройник, который разделяет холодную воду и подготовку горячей воды.
4. Холодная питьевая вода подключается к коллектору. Запорные вентили нужно устанавливать на каждую потребительскую линию.
5. ГВС нужно подключить к нагревателю (бойлер, ТЭН, котел, печка).
6. Дальше горячая вода подводится к коллектору для ГВС, который распределяет трубы по дому.

В водопроводной системе можно устанавливать дополнительные узлы и элементы, но стандартная схема подключения водопровода к частному дому и ее последовательность должны быть постоянными и неизменяемыми.

Инструкция по обустройству колодца

1 этап. Подготовка

Перед тем, как вырыть котлован, необходимо определится, какой вид материала вы будете закладывать. На сегодняшний момент наиболее востребованы потребителями железобетонные кольца разнообразного диаметра. На Севере до сих пор возводят срубы из твердой породы дерева, в основном, из дуба. На Кавказе пользуются природными камнями, которых в данной местности в изобилии.

Для того, чтобы узнать глубину залегания воды и рассчитать количество материала, проводят пробное бурение небольшого по объему источника. Только потом его расширяют до необходимых размеров шахты.

2 этап. Роем котлован

Современные жители не хотят работать вручную и используют экскаватор. Но машина не в состоянии точно вырыть яму и сохранить плотность стенок. При закладке колец остается огромный промежуток, который приходится засыпать обратно землей и тщательно утрамбовывать. Поэтому мы рекомендуем произвести выборку грунта ручным способом.

При помощи уровня или отвеса закладывается первое кольцо так, чтобы не было малейшего перекоса. После этого с четырех сторон ведется подкопка для деревянных или кирпичных подпорок.

3 этап. Монтируем кольца

После установки первого элемента системы продолжаем подрывать землю под ним. Делаем это до тех пор, пока он не зафиксируется на месте под тяжестью собственного веса. Далее убираем подпорки. Наращиваем конструкцию при помощи постепенной укладки новых колец.

Места соединений либо бетонируются цементным раствором, либо запениваются герметиком. Более щадящий метод для состава воды – это пенька, обработанная горячей смолой.

Работа продолжается, пока на поверхности не появится вода. Если через сутки она заполнила колодец хотя бы на один метр, то дальнейшее углубление прекращается.

4 шаг. Устанавливаем донный фильтр

Перед подводом воды в частный дом необходимо узнать тип вашего колодезного дна. От него зависит, нужно ли дополнительное оборудование.

Фильтр обязательно устанавливают, если земля мягкая и глинистая, песчаного вида или имеет плывуны.

Материалы для фильтрации могут быть разными в зависимости от каждого уложенного слоя. Наиболее эффективным считается трехступенчатая конструкция, в которой длина каждого слоя составляет 30 сантиметров. Поочередно засыпаем кварцевый песок, речную гальку и большие камни.

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

Защиту от плывунов сколачивают из деревянных досок, на которых делают при помощи дрели небольшие, но частые отверстия. Далее конструкция оборачивается специальным текстилем, разработанным для геологических работ. Он прижимается сверху камнями и засыпается мелкой галькой.

5 этап. Обустраиваем надземную часть системы

При рытье котлована и установке колец между ними и стенками шахты образуются большие щели. Их необходимо удалить при помощи засыпки грунтом и щебнем. Также важным этапом является обустройство глиняного замка, который обеспечивает защиту питьевой воды от попадания сточных отходов и природных осадков. Отмостку можно сделать из кирпичей, керамической плитки или бетонного раствора.

Дизайн зависит от финансовых возможностей и фантазии хозяина участка. Вы можете сделать над источником козырек, который не даст проникновению дождя, снега и града. Но самым важным элементом считается металлическая крышка с замком, чтобы в источник не упал, например, ребенок или мелкие животные.

первая ошибка — это неправильно заложено техническое отверстие для ввода воды

Чаще всего случается так, что дома стоят одни люди, а другие уже инженерной системой занимаются и когда доходит черед до того, чтобы заводить воду, то оказывается, что отверстия для этого не заложили. Тут или первые накосячили, а может специально вам не сказали, потому что вы у них скидку просили. Но скорее всего вина ваша в том, что сразу все не продумали и не посмотрели опыт других людей, которые уже совершали ошибки.

Обязательно закладывайте отверстие в полу для того что бы завести потом через них:

• водопровод
• электричество
• канализацию
• одно запасное

Все отверстия уже смотрите по месту, но обычно воду и электричество заводят через котельную ( У меня в доме это сделано именно так)
