Электронные приборы учета

Рассмотрение этих достаточно сложных и сравнительно дорогих устройств начнем с изучения принципа работы электронного счетчика, для понимания которого необходимо ознакомиться со всеми его функциональными узлами. Их взаимодействие и порядок формирования итоговых показаний лучше всего иллюстрирует приводимая ниже блок-схема.

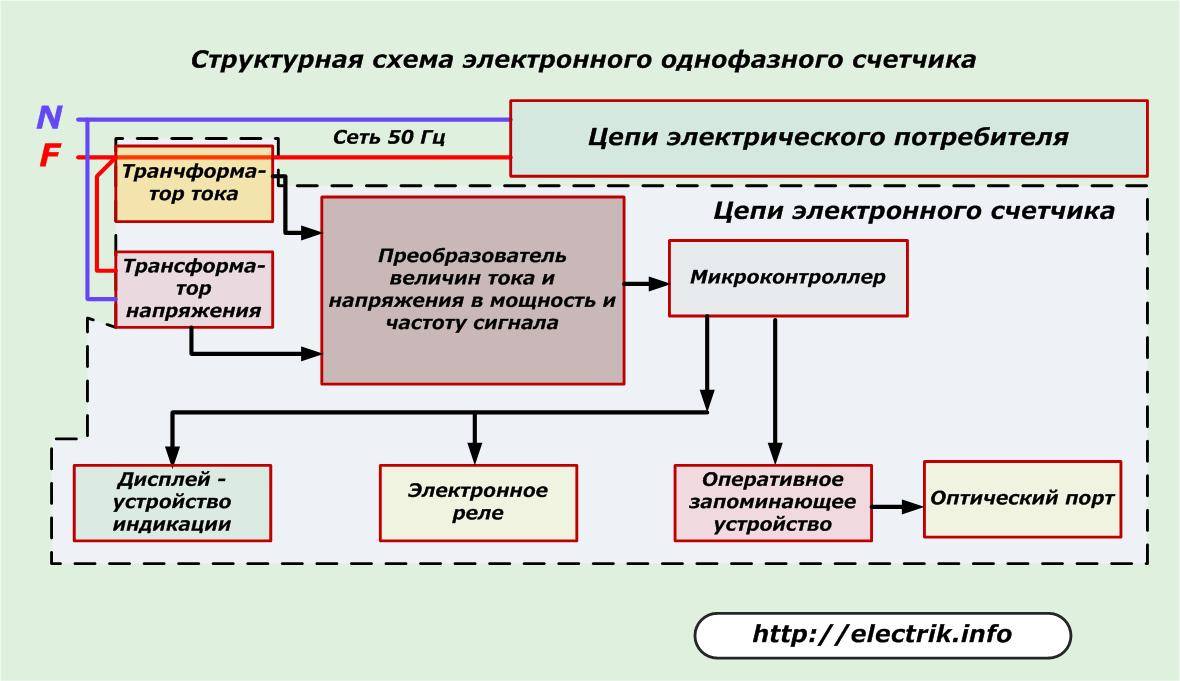

Из неё следует, что в состав электронного устройства входят следующие модули:

Входные трансформаторы напряжения и тока;
Преобразователь аналоговых уровней;
Микроконтроллер и ОЗУ;
Дисплей, индицирующий показания счетчика, учитывающего электрическую энергию (точнее её расход).

При появлении на входе преобразователя аналоговых входных сигналов U и I на выходе они трансформируются в цифровой код, который поступает затем в микроконтроллер. После дополнительной обработки и подсчёта импульсы выдаются на дисплей, на котором и индицируется точное показание потребленной электроэнергии.

Необходимо отметить! Микроконтроллер работает по заранее введённой программе, учитывающей время суток и длительность интервалов учета электроэнергии по заданному тарифу. В зависимости от текущего времени, осуществляется её подсчёт и вывод на дисплей соответствующего показания.

Так реализуется принцип работы однофазного счетчика по заданному тарифу.

Обратите внимание! Для трехфазных электронных приборов учета схема подсчета расходуемой энергии аналогична (он осуществляется по несколько изменённой программе). В этом случае по итогам оценки каждой из фаз в интеграторе осуществляется суммирование соответствующих сигналов, а на индикатор поступает результирующий код

Помимо перечисленных составных частей, в корпусе электронного прибора имеются специальные клеммные колодки, к которым подводятся и от которых отводятся учитываемые счетчиком токи

В этом случае по итогам оценки каждой из фаз в интеграторе осуществляется суммирование соответствующих сигналов, а на индикатор поступает результирующий код. Помимо перечисленных составных частей, в корпусе электронного прибора имеются специальные клеммные колодки, к которым подводятся и от которых отводятся учитываемые счетчиком токи.

Электронный электросчётчик – это устройство измерения электрической мощности с преобразованием её в аналоговый сигнал, который далее преобразуется в импульсный сигнал, пропорциональный потребляемой мощности.

Преобразователь (как видно из названия узла) преобразует аналоговый сигнал в цифровой импульсный, пропорциональный потребляемой мощности.

Микроконтроллер – главная часть электросчётчика, анализирует этот сигнал, рассчитывая количество потребляемой электроэнергии и осуществляет передачу информации на устройства вывода, на электромеханическое устройство или на дисплей – если используется жидкокристаллическая матрица, где и показывается количество потребляемой электроэнергии.

Описание, конечно очень общее, но как видно, устройство электронного электросчетчика – чистая электроника, чего не скажешь об устройстве индукционных счётчиков. Несмотря на то что, благодаря своим техническим характеристикам в настоящее всё большее распространение получает применение электронных счётчиков, старые индукционные счётчики были и остаются самыми распространёнными, их устройство стоит рассмотреть подробно.

Устройство индукционного (электро-механического) электросчетчика.

Основные части индукционного электросчётчика это: токовая катушка 1, катушка напряжения 2, алюминиевый диск 3, счётный механизм с червячной и зубчатой передачей 4 и постоянный магнит 5.

Токовая катушка включена в сеть последовательно и создаёт переменный магнитный поток, пропорциональный току, а катушка напряжения – параллельно, создавая переменный магнитный поток, пропорциональный напряжению.

Эти магнитные потоки пронизывают алюминиевый диск, причём, переменные магнитные потоки токовой обмотки – дважды, в связи с U-образной формой её магнитопровода, наводя в нём ЭДС.

Таким образом, возникают электромеханические силы, создающие крутящий момент – вращение диска, ось которого связана со счётным механизмом червячной и зубчатой передачей, производя передачу движения оси диска на цифровые барабаны.

Крутящий момент, создающий вращение диска пропорционален мощности сети; выше мощность – сильнее крутящий момент, диск крутится по оси быстрее.

Для выравнивания и успокоения колебаний частоты вращения в устройство электросчётчика входит постоянный магнит, поток которого, взаимодействуя с вихревыми токами диска, создаёт электромеханическую силу с направлением, обратным движению диска, что и создаёт тормозной момент.

Экономим легально

Стоит оставить сомнительную идею сэкономить на электричестве, используя неодимовые магниты и подозрительные приборы, которые, якобы, обманывают счетчик. Как уменьшить показания электронного счетчика электроэнергии? Это делается законно – альтернатива на поверхности. Двухтарифный сам сократит расходы.

Как это работает

Бывают одно-, двух- и многотарифные счетчики показаний и системы оплаты. Последние учитывают, кроме дневного и ночного потребление электроэнергии, часы пик (7.00–10.00; 17.00–21.00).

Ночной тариф на электроэнергию в РФ – с 2300 до 700. Днем оплачивают ее по стандартной цене, ночью по более дешевой. Однотарифный счетчик регистрирует все использованное электричество и записывает на общий баланс. Дневной и ночной расход не увидеть. Двухтарифный счетчик разносит использованную электроэнергию на 2 разных баланса.

Рассмотрим, как это выглядит в Москве для квартиры с электроплитой:

Обычный тариф	2 тарифа («день», «ночь »)
День	5 кВт⋅ч Х 4,04 р. = 20,2 р. (в сутки)	5 кВт⋅ч Х 4,65 р. = 23,25 р. (в сутки)
Ночь	5 кВт⋅ч Х 4,04 р. = 20,2 р. (в сутки)	5 кВт⋅ч Х 1,26 р. = 6,30 р. (в сутки)
Итог: 20,2Х2=40,4 р. (за 1 день). 40,4 р. Х 30 дней = 1 212 р. (в месяц)	Итог: 23,25+6,39=29,55 р. (за 1 день). 29,55 р. Х 30 дней = 886,5 р. (в месяц)

Если однотарифный счетчик «насчитает» за электроэнергию 1 212 р. в месяц, то двухтарифный с таким же потреблением снизит сумму до 886,5 р. Экономия – 325,5 р.

Чем полезно

Люди меньше платят за электричество. Чтобы экономия была больше, установите потребляющие много электричества бытовые приборы на режим «ночь» или «поздний вечер – раннее утро». Это стиралка, бойлер, посудомойка, мультиварка, «теплый пол».
Государство продает электричество, которого ночью переизбыток. Вырабатывающие его станции не простаивают, а работают.

Кому выгоден многотарифный счетчик

Реклама сулит экономию до 50%. Но на практике счетчик принесет прибыль не всем. Выгода бывает незначительной, а из-за стартовых затрат (цены, монтажа прибора) можно долго окупать вложения. Пользователи говорят, что он оправдает себя за 2,5 года.

Когда рентабелен электросчетчик день-ночь:

Помещение обогревается электричеством.
Пользуются насосами, электрокотлом, климат-контролем.
Имеется бойлер.
Потребляется много электричества, 30-50% ночью.
В стандартных квартирах с небольшим электропотреблением, без «прожорливых» приборов, не оправдан. Экономия небольшая, окупится нескоро.

Трехфазный счетчик электроэнергии

На сегодняшний день существует множество разнообразных моделей ПУ, которые становятся все больше электрическими, удобными для работы пользователя. Удобный счетчик на электричество, который появился относительно недавно называется трехфазным. Если вы поменяли свой электросчетчик на трехфазный, будьте готовы к следующим его особенностям:

Трехфазные устройства позволяют использовать более мощную разрядность сети, чем какие-либо другие. Так классический ПУ обеспечивает максимальное потребление в среднем порядка 10 кВт*ч, а трехфазный может позволить и больше 15.
Электро счетчики трехфазного типа надежно защищены прочным корпусом от внешнего воздействия влаги и пыли, они более износостойкие.
Если вы планируете вводить в использование трехфазный прибор учета, то заранее проверьте, запломбированы ли выходы обмоток и подготовлено ли для этого оборудование. Эти действия потребуется выполнить перед тем, как снять электросчетчик.
Делать это самостоятельно необязательно: за помощью можно обратиться в ресурсоснабжающую организацию. Дело в том, что не всегда однофазный счетчик подлежит замене и не всегда существуют подходящие условия для установки более мощных ПУ.

Как и классические счетчики трехфазные бывают разных типов. Их принято классифицировать на однотарифные и двухтарифные (либо многотарифные). Есть и другая классификация, где выделяют механические и эл. счетчики. По типу подключения ПУ могут делиться на прямые и трансформаторные.

Устройство и принцип работы электрического счетчика

В этой статье мы вам расскажем устройство и принцип работы электрического счетчика, чтобы вам было проще воспринимать всю информацию, мы для вас подготовили основные схемы и изображения. С помощью них вы сможете узнать, из чего состоит электрический считчик, как он работает.

Индукционные.
Электронное.

Устройство индукционного счетчика

Индукционный счетчик состоит из двух основных электромагнитов, они расположены между собой под острым углом в 90 градусов напротив друг друга. В магнитном поле находиться алюминиевый диск, именно он и показывает нам расход энергии.

Чтобы включить счетчик в цепь, необходимо его токовую обмотку соединить со всеми электроприемниками последовательно. Обмотка напряжения подключается параллельно.

Во время прохождения электрического тока по обмоткам индукционного счетчика в сердечниках возникают переменные магнитные потоки, оно пронизывают алюминиевый диск и индуцируют в нем так называемые вихревые токи.

Будет интересно узнать, какой счетчик лучше поставить в доме.

Следующим образом выглядит схема устройства электрического счетчика.

Сделаем небольшую расшифровку:

Обмотки тока.
Обмотки напряжения.
Механизм червячный.
Механизм счетный.
Диск из алюминия.
Магнит, который притормаживает работу диска.

Схему выше мы с вами уже рассмотрели, теперь посмотрите, как выглядит электрический счетчик в разрезе (вживую).

Если потребляемая электроэнергия большая, тогда используются трехфазные индукционные счетчики, принцип их работы схожий с однофазным. Смотрите видео, как устроен электрический счетчик.

Устройство электронного счетчика электричества

Сейчас цифровые счетчики получили широкое применение, люди начали отказываться от привычных, ведь только такие могут похвастаться следующими преимуществами:

Нет частей, которые вращаются.
Можно делать учет электроэнергии по разным тарифам.
Малые размеры
Высокий класс точности.
Можно вести дистанционный учет электроэнергии.
Изменяются суточные максимумы нагрузки.

Следующим образом выглядит схема электронного счетчика:

Как правило, такие счетчики всегда работают только по одному тарифу. Однако, есть и те, которые считают на несколько тарифов, в одной статье мы уже рассматривали: стоит устанавливать двухтарифные счетчики. С ними вопрос спорный, есть масс особенностей, которые стоит брать в учет.

Вот мы с вами и рассмотрели устройство и принцип работы электрического счетчика, как видите, все довольно просто. Подробней на электрических мы останавливаться не стали, ведь произвести их ремонт или просто разобрать смысла нет. Этим должны заниматься только профессионалы.

Статья по теме: лучшие производители электрических счетчиков.

Стоимость

Цена «умного счетчика» зависит от набора функций и составляет, в среднем, от 3 до 12 тысяч рублей. При плановой замене (окончился срок поверки, старый аппарат сломался) процедура должна быть бесплатной, но на январь 2020 года (до даты начала исполнения закона) многие поставщики энергии фактически перекладывают расходы на собственников. В дальнейшем это будет включено в тарифы.

Если же гражданин меняет счётчик по собственному желанию, он может приобрести его самостоятельно. При этом до 1 июля 2020 остается возможность купить и установить обычный электросчетчик, не тратя существенные суммы на цифровой.

Как снять показания с электронных счетчиков

Электронные приборы учета получили распространение в последние годы. Ими повсеместно заменяют счетчики, поверочный интервал которых закончился. Табло у таких устройств электронное, как на калькуляторе. Для удобства потребителей производители часто оформляют доли кВт более мелким шрифтом и обязательно отделяют точкой или запятой.

Правила снятия показаний такие же, как и с индукционных моделей — не учитываются две последние цифры, стоящие после запятой, и нули слева. Но есть и кардинальные отличия электронных счетчиков, потому что они способны посчитать количество расходуемой электроэнергии по времени суток — зонам. Это многотарифные приборы учета, и снятие показаний с них имеет свои особенности.

Многотарифный прибор учета «Меркурий 200»

В разное время суток ресурсоснабжающая компания устанавливает дифференциальные тарифы. Многотарифные приборы подсчитывают расход энергии в каждый период времени, определенный тарифной зоной. С таких счетчиков показания списывают по каждой зоне, пользуясь функциями устройства:

в автоматическом режиме на экране в течение нескольких секунд загорается значение потребленной энергии в киловаттах в час по каждой зоне;
в ручном режиме — нажимая кнопку «Ввод», потребитель сам перебирает показания по зонам. Переключение с тарифа на тариф происходит при каждом нажатии кнопки.

Сначала высвечивается время, потом дата, затем показания по каждому тарифу. Название тарифной зоны отображается на табло слева вверху. В зависимости от модели появляется от двух до четырех зон: Т1, Т2, Т3 или Т4. После перебора всех значений табло отображает общее потребление электроэнергии.

Счетчики, поставляемые АО «Электротехнические заводы «Энергомера»

Принцип получения данных с приборов, выпускаемых компанией «Энергомера», такой же, как и в случае с «Меркурием». Производитель предлагает двухтарифные аппараты «день — ночь» или многотарифные. В зависимости от модели, на лицевой панели присутствует две или три кнопки. Перелистывание значений выполняется кнопкой ПРСМ, что означает «просмотр». В остальном алгоритм снятия показаний такой же. Оплата считается по полным кВт•ч, поэтому цифры после точки не учитываются и, соответственно, не переписываются.

Счетчик электроэнергии «Микрон»

Нижегородское НПО им. Фрунзе поставляет на рынок многотарифные счетчики «Микрон». Для удобства потребителей разработчики снабдили прибор всего одной кнопкой переключения показаний и заранее обозначили на нижней границе экрана тарифные зоны от Т1 до Т4, а слева от них еще один символ — R+.

Показания будут загораться на индикаторе по каждой из зон по очереди. На номер зоны будет указывать галочка. Такая же галочка отобразиться над символом R+ — это значит, что уже можно переписать цифры. Чтобы увидеть следующее тарифное значение, нажимаем кнопку и ждем, пока снова появятся две галочки. «Меркурий» отображает значения в целых кВт в час и долях с двумя цифрами после точки. Зафиксировать необходимо только числа до точки.

Счетчики Saiman

Еще один популярный ПУ разработало ТОО «Корпорация Сайман». Потребителям предлагается установить в квартирах простые устройства под маркой Saiman. Все показания расхода электроэнергии в этих счетчиках высвечиваются автоматически, и для перелистывания экранов не предусмотрено никаких кнопок. Дисплей отображает информацию в следующей последовательности:

текущая дата гггг.мм.дд;
время суток чч.мм.сс;
номер прибора учета;
передаточное число (imp/kW•h), для однофазных 1 600;
показания расхода энергии:
- только TOTAL, если ПУ однотарифный;
- поочередно Т1, Т2, TOTAL (общая сумма), если ПУ типа день/ночь, или двухтарифный.

Записывается только целая часть числа, цифры после запятой приводятся информационно.

Начало

29 декабря 2018 года опубликовали закон от 27 декабря 2018 г. №522-ФЗ «О внесении изменений в отдельные законодательные акты РФ в связи с развитием систем учета электрической энергии в РФ». В основном этот закон вносит свои коррективы в Федеральный закон №35-ФЗ «Об электроэнергетике».

В законе появляется новое понятие «интеллектуальная система учета электрической энергии». С помощью этой «системы» можно будет удалённо получать сведения о показании счетчиков, а также управлять устройствами и счетчиками. Скорее всего, управление – это функции ограничения и отключения потребителей.

Самые главные новшества в этом законе можно найти в п. 5 ст. 37 Федерального Закона «Об электроэнергетике». Они начинают действовать с 1 июля 2020 года.

Умный счетчик устанавливается в тех случаях, если у вас отсутствует счетчик, или ваш старый счетчик вышел из строя, а также если истек срок эксплуатации счетчика, или интервал между проверками старых счетчиков.

Расходы, которые Горэлектросети и сетевой организации в размере 10000 – 15000 руб. за установку «умных счетчиков» будут включены в тариф и взяты с населения. За сами же показания счетчиков, а также обмен данными и услуги, с этим связанные, платить не нужно.

Подытожим

«Умный счетчик» будет передавать показания Вашего прибора непосредственно энергетикам (проводная, радиосвязь, интернет, или через сотового оператора связи), а также может отключать или ограничивать режим потребления электроэнергии, если Вы не заплатили за свет.

При ограничении электроэнергии «умный счетчик» может, например, пропустить на Вашу квартиру только 300 — 500 Вт на свет.

Если же Вы, к примеру, захотите включить чайник в 2000 Вт, то в квартире автоматически отключится свет. Свет Вы сможете потом включить, но пользоваться освещением сможете ограниченно. Если и после этого Вы не заплатите за свет, тогда вам полностью его отключат, но обязательно сначала предупредив.

Предыдущая
Административная ответственностьКогда и как будут наказывать нерадивых застройщиков
Следующая
Административная ответственностьКак и зачем нужно узнавать задолженность у судебных приставов

Электронные счетчики

По большей части электронные измерительные устройства не содержат движущихся механических частей. Исключениями являются некоторые типы дисплеев, показания которых изменяются из-за работы шагового двигателя, который приводит в действие соответствующие шестерни внутреннего редуктора YP.1 .

Механическое табло:

Были разработаны и даже вышли на рынок гибридные версии приборов учета, содержащие дополнительные функции, интегрированные с обычным индукционным счетчиком. Это системы связи, архивирования и дистанционного управления. Они не прижились из-за слишком высокой сложности работы, что привело к снижению общей надежности устройства.

Более простым вариантом было изготовление измерительного устройства, полностью состоящего из электронных компонентов, в том числе «умного» элемента управления в лице микроконтроллера. Последний не только выполняет названные функции, но и предоставляет множество дополнительных возможностей. Например, он рассчитывает полную мощность нагрузки, используя входные данные об активном и реактивном потреблении тока от соответствующих датчиков.

Блок-схема внутреннего устройства электронного счетчика:

Для каждой фазы используется своя комбинация трансформаторов тока и напряжения с датчиками, показания которых поступают на вход микросхемы аналого-цифрового преобразователя, откуда отправляются в микроконтроллер в виде кодовых последовательностей. В свою очередь, он рассчитывает потребляемый ток, отображая результат в киловатт-часах. Полученные значения отправляются дальше — на устройство отображения и в систему связи (если есть). Кроме того, рассчитанная информация постоянно хранится в энергонезависимой памяти. Кроме того, в определенные периоды, указанные в настройках, микроконтроллер помещает общее накопленное потребление в отдельные ячейки, что позволяет получить график нагрузочных мощностей за определенные периоды времени.

Кроме того, «умная» часть прибора учета отвечает за управление линией, ведущей к устройствам конечного потребителя электронного счетчика электроэнергии. Он может отключать потребителей по дистанционной или прямой команде или выполнять действие в контексте условия ограничения мощности. То есть когда потребление на линии больше установленного лимита. Эта функция обеспечивается реле, подключенным непосредственно к микроконтроллеру, которое контролирует прерывание линии питания клиентских устройств.

Внутри электронного счетчика:

Схема электросчетчика в упрощенном варианте, представленная в приборе Texas Instruments, выглядит так:

На нем видны все основные элементы, включая трансформатор тока с маркировкой «CT», цифровой дисплей и обязательный тактовый генератор, необходимый для всех типов микроконтроллеров. Именно последний задает скорость и время реакции логической части.

По сути, любой существующий электронный счетчик электроэнергии построен на тех же элементах, что и в данном приборе. Конечно, при условии, что у разных производителей разные элементарные базы и некоторые компоненты могут быть добавлены для расширения конечной функциональности.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

модульным корпусом;
измерительным токовым конвертером;
винтовыми клеммами;
светодиодной подсветкой зоны показаний.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

частоты напряжения в сети;
активной мощности электролинии;
показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до 70 градусов и влажности 98 %. Дополнительные возможности:

шпунт;
память энергонезависимого типа;
интерфейсы связи;
пользовательское перепрограммирование;
вывод данных за нужный период времени;
снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Трехфазный счетчик в электрощитке

Действующие нормативы устанавливают требование использовать при мощности потребителей от 15 до 20 кВт многофазные приборы учета. При данном показателе величина тока в цепи достигает 70 А, что недопустимо для квартир.

Трехфазная система является универсальной, поскольку обеспечивает безопасность эксплуатации бытовой техники, снижает температурную нагрузку на провод и предотвращает травматизм человека.

Как снять показания со счетчиков электроэнергии меркурий 200, 206, 233, 230, 231, 234

У перечисленных моделей интерфейс аналогичен. Управление осуществляется посредством двух кнопок (см. рис. 3). Одна, с надписью «ВВОД», служит для выбора показаний различных тарифов, вторая, на которой изображено кольцо со стрелкой-указателем, служит для выбора режима.

Лицевая панель трехфазного счетчика Меркурий 230

Процедура снятия показаний осуществляется следующим образом:

Необходимо установить соответствующий режим, в данном случае «А». Для переключения режимов необходимо кратковременно нажимать кнопу с кольцом, пока под соответствующей буквой на дисплее (отмечено на рис. 3 красным) не появится черточка.
После установки режима «A» на дисплее отобразится показания для тарифа Т1, для просмотра данных других тарифов (Т2 и Т3) необходимо кратковременно нажать кнопку «ВВОД». Число тарифов определяется настройками счетчика, их производят сотрудники энергетической компании.
Отображение информации производится в следующем формате:

Наименование тарифа (Т1-Т3).
Собственно, показания (число с двумя знаками после запятой).

Обратим внимание, что к данным устройствам имеется специальное программное обеспечение. Благодаря ему можно получить более детальную информацию при подключении счетчика к ПК

Универсальный конфигуратор для линейки счетчиков Меркурий
