Принцип работы насосной станции и ее устройство

Схемы компоновок системы автоматического водоснабжения

При организации автономного водоснабжения недостаточно приобрести нужную модель насоса, помимо этого, необходимо позаботиться об организации автоматики.

Пример схемы компоновок системы автоматического водоснабжения

Существует несколько вариантов компоновок устройства:

1. «Насос в бочке». Схема так названа вследствие расположения узлов в определенной области. Подобная компоновка максимально компактна. Удалось добиться мобильности за счет гибкого шланга, обеспечивающего подпитку гидроаккумулятора. Автоматика устанавливается на водяной скважинный прибор, а узлы управления выносятся на поверхность.
2. Модуль устройства располагается на гидравлическом аккумуляторе. Устройство для водоснабжения дома и прилегающего к нему участка представлено компоновкой узлов на поверхности аккумулятора. Коллектор соединяется с выходным насосным шлангом, который располагается непосредственно в скважине.
3. Современные станции устанавливаются возле коллектора холодной воды, что позволяет добиться требуемого давления. Гидроаккумулятор размещается под ванной, а водная магистраль будет отходить от насоса.

Блок, отвечающий за работу оборудования, носит название пресс-контроль. Данное реле потока предназначено для запуска насоса при открытии крана. Если происходит его закрытие, пресс-контроль реагирует выключением оборудования. Данное приспособление принято использовать для поверхностных устройств.

Насосная станция: устройство и принцип работы

Насосная станция это, пожалуй, самый простой способ сделать водопровод в частном доме.

Разберем этот несложный аппарат по составным частям:

Насосная станция: устройство

Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу — при падении давления в системе до определенной величины (чаще всего 1.5 атмосферы) реле включает питание насоса и он начинает качать воду из скважины.

Как только прекращается разбор воды (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и при достижении значения в 3 атмосферы реле размыкает цепь питания насоса.

Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления,  если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Принцип работы насосной станции водоснабжения

заключается в следующем:

• Подключается агрегат. Он устанавливается в выбранном месте: в помещении либо кессоне. Подсоединяется к трубе водозабора и домашнему водопроводу. С учетом техники безопасности производится подключение электрического питания.
• Далее водозаборная труба опускается в скважину либо колодец.
• В аккумулирующую емкость набирается вода, с помощью автомобильного насоса накачивается воздух в необходимом объеме. Только теперь можно пробовать запускать насосную станцию.
• При открывании крана в доме сработает обратный клапан, после чего в автоматическом режиме включится насос и начнет набирать воду из водозабора в накопительный бак.
• Спустя время накопительный бак наполняется, увеличивая давление в системе. При его повышении до установленного предельного уровня срабатывает реле и отключает насос. Перестает поступать вода в систему и давление остается на прежнем уровне. При открытии крана водопотребления вода уходит, и давление падает.
• Опустившись до заданного нижнего предела реле давления включает насос, и запас воды пополняется до верхнего предела.

За основу берутся нижний и верхний пределы давления, на которые реагирует реле. Таким образом в системе поддерживается постоянный напор воды во внутреннем диапазоне заданных пределов в автоматическом режиме.

Общие сведения

В зависимости от сложности конструкции и эксплуатационных характеристик канализационные насосные станции можно разделить на три основные категории: простые, средней сложности и сложные. Использовать сложные канализационные насосные станции для частного дома не имеет смысла, поскольку такие дорогостоящие установки отличаются большой производительностью, значительно превышающей объем сточных вод, скапливающихся в частном доме или коттедже. Очистными сооружениями сложной категории оснащаются промышленные предприятия, где в процессе производства образуется большое количество сточных вод.

Для обслуживания частных домов разумно использовать бытовые установки КНС, которые имеют небольшие размеры и доступную цену. При выборе конкретной модификации КНС для дома учитывается ожидаемый объем сточных вод, степень загрязнения и тип загрязнения, присутствующих в сточных водах. Кроме того, необходимо учитывать рельеф местности, на которой будет установлена станция, а также глубину залегания канализационных труб.

Как выбрать насосную станцию

Выбирая насосное оборудование для частного дома, нужно руководствоваться такими критериями:

Мощность

Важно не перегнуть палку. Слишком сильное оборудование истощает источник и бьет по карману. Слабенькая станция не обеспечит запас воды для дома

Средний показатель мощности оборудования для частного пользования — 900-1500 Вт. Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м — имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике. Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров. Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике. Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен

Слабенькая станция не обеспечит запас воды для дома. Средний показатель мощности оборудования для частного пользования — 900-1500 Вт. Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м — имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике. Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров. Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике. Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен.

В перечне критериев выбора значится и производитель оборудования. Популярными считаются «Джилекс», Metabo, Pedrollo (Педролло), Grundfos (Грундфос) и Gardena. Хорошее оборудование не может иметь маленькую цену. В среднем за насосную систему придется выложить от 500 у.е.

Разновидности насосных станций

В торговой сети представлены модели станций различных конструктивных исполнений и компоновки. Но основное отличие всех установок заключается в используемом электронасосе. Их существует несколько типов, отличных по конструкции и принципу действия.

Центробежные

Главным рабочим узлом большинства станций является электронасос центробежного принципа действия. При его функционировании водный поток поступает в центр рабочего колеса и выталкивается его лопастями через боковой отвод.

Центробежные электронасосы отличаются лучшим КПД порядка 60% и способностью выдавать высокие напорные параметры жидкости на выходе. Связано это с тем, что высоконапорные узлы создаются из нескольких последовательно подключенных ступеней со своими рабочими камерами и колесами.

Также они способны выкачивать слегка замутненную жидкость из колодцев и скважин на песке.

Но в станциях электронасосы центробежного принципа действия не получили широкого распространения. Причина тому — их главный недостаток, связанный с невозможностью запуска без наличия жидкости в напорной магистрали.

Электронасосы центробежного принципа действия довольно легко определить визуально — все они имеют центральное входное отверстие, боковой отвод и рабочую камеру небольшого объема (рис. 3).

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

• электрический центробежный насос поверхностного типа;
• накопительная емкость;
• манометр;
• реле давления;
• обратный клапан;
• входная труба с фильтром в виде сетки;
• выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Устройство и принцип действия

Насосные станции пожаротушения используются для работы с установками пенного, водяного тушения огня и на пожарном водопроводе. Главной функцией оборудования является доставка огнетушащего вещества к очагу возгорания.

В состав среднестатистической установки входят два насоса, запорные механизмы, обратные клапаны, распределительные устройства, фланцы, коллекторы, бак-накопитель, резервуары для воды, пульт управления.

Принцип работы приборов следующий. Станция пожаротушения находится в режиме ожидания. Когда рабочее давление опускается ниже минимума, срабатывает датчик, передающий сигнал в блок автоматики. Происходит открытие задвижки пенообразователя, включаются насосы и перемещают вещество в пропорционер. В нем смешивается раствор, после чего он подается в систему растворопроводов и бак. Когда емкость наполнена, электрические задвижки закрываются.

Перечень базового набора оборудования НСП

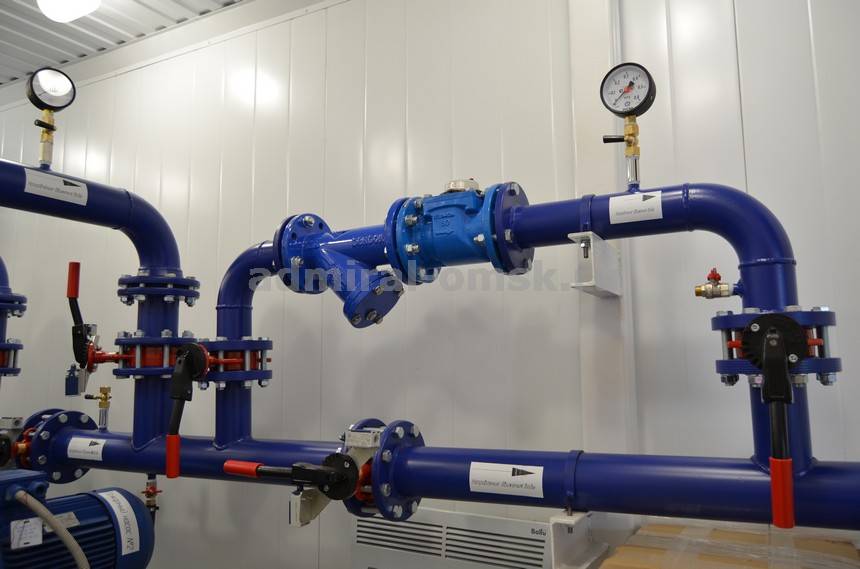

Оборудование пожарной станции

В базовый набор нсп входят следующие компоненты:

1. Основной насос.
2. Резервный насос (может быть несколько на крупных объектах).
3. Всасывающий коллектор.
4. Нагнетательный коллектор.
5. Запорно-пусковой механизм.
6. Пульт автоматического управления.
7. Контрольно измерительные приборы.

Также на стадии проектирования могут добавляться дополнительные элементы и устройства в систему.

Автоматического пожаротушения

К автоматическим установкам пожаротушения можно отнести все ПНС в составе АУПТ и часть разновидностей из систем ВПВ. Последние могут иметь ручной пуск от кнопки, ручных извещателей.

Водяного пенного пожаротушения: спринклерные и дренчерные

Пенные водяные системы пожаротушения – это самые распространенные виды. К их преимуществам относят дешевизну, возможность создания неограниченного запаса воды, высокую эффективность.

Выделяют два основных типа пожаротушения:

1. Спринклерные системы. Они работают точно по очагу возгорания. Это позволяет уменьшить риск материального ущерба от попадания воды на мебель, интерьер и другие предметы. Считаются системами с высокоточным тушением пламени.
2. Дренчерные. Они создают водяные завесы по пути распространения пламени. Могут защищать даже труднодоступные места, например, проемы строительных преград, где невозможно сделать противопожарные двери. Позволяют тушить пожары на больших по площади производственных объектах.

Насосная станция: устройство и принцип работы

Насосная станция это, пожалуй, самый простой способ сделать водопровод в частном доме.

Разберем этот несложный аппарат по составным частям:

Насосная станция: устройство

Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу — при падении давления в системе до определенной величины (чаще всего 1.5 атмосферы) реле включает питание насоса и он начинает качать воду из скважины.

Как только прекращается разбор воды (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и при достижении значения в 3 атмосферы реле размыкает цепь питания насоса.

Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления,  если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Противопожарный водопровод

Как правило, противопожарные насосы подают воду в сеть объединенного хозяйственно-питьевого производственно-противопожарного водоснабжения. Ведь, зачастую расход воды необходимый для тушения пожара в здании, значительно превосходит расход воды необходимый для обеспечения жизнедеятельности.

Поэтому помимо насосов для хоз-питьевого водоснабжения применяют насосные установки противопожарного назначения. Эти установки во время возникновения пожара подают необходимое количество воды к пожарным шкафам внутри зданий и сооружений (внутренне пожаротушение) и/или к пожарным гидрантам на уличной сети водопровода (наружное пожаротушения), к установкам автоматического пожаротушения.

Автоматические установки пожаротушения

Сплинкерные, дренчерные и другие системы, относящиеся к АУПТ, устанавливаются в местах, где появление очагов пожара приведет к его быстрому распространению или проявлению наиболее губительных последствий.

Это, например, складские и производственные помещения, особенно если в производственных процессах применяются легкогорючие предметы и материалы, а также в жилых и общественных зданиях и сооружениях особенно в местах, где возгорания могут повлиять на эвакуацию людей. Необходимость применения АУПТ определяется нормами пожарной безопасности и другими нормативными документами.

Основным элементом автоматических систем пожаротушения кроме трубопроводов, оросителей и автоматики являются насосные установки водяного пожаротушения.

Насосные станции водяного пожаротушения

Требования

Пожарные насосы включаются редко. Поэтому основным требованием к насосным установкам, является безотказность срабатывания в критический момент (сигнал о пожаре).

Это достигается дублированием основных элементов системы, проверенной надежностью насосного оборудования и качеством изготовления комплектующих. Все требования, предъявляемые к насосные установки водяного пожаротушения, соответствуют Федеральному закону Российской Федерации N 123-ФЗ “Технический регламент о требованиях пожарной безопасности” и другим нормативным документам.

Устройство

Установка, как правило, состоит из двух и более насосов (один насос резервный), смонтированных на общей раме-основании, соединённых трубопроводами со всеми необходимыми элементами трубопроводной арматуры, в том числе разделяющие затворы на коллекторах, и приборами КИПиА.

В состав пожарной насосной станции, также входит щит управления. В соответствии с требованиями заказчика установка может комплектоваться мембранным баком необходимого размера, жокей-насосом (для сплинкерных систем) и другими опциями, позволяющими интегрировать насосную станцию в любой проект. Специалисты компании HELYX помогут подобрать необходимую Вам установку пожаротушения, подготовят необходимую техническую документацию и чертежи.

Преимущества компани ООО «БиоПласт» т.м. HELYX

Последнее время широкое распространение получили водопроводные насосные станции (ВНС) в том числе и противопожарного назначения (ПНС) подземного типа. По примеру КНС. Это в частности связано с Постановлением Правительства РФ №1047-р утверждающим перечень сводов правил и их частей, применяемых на обязательной основе.

В том числе и пункты СНиП, регламентирующие установку насосных станций первой категории надежности под заливом. ТМ «Хеликс» известна на территории РФ прежде всего, как долговечное емкостное оборудование подземного типа. Объединив опыт производства стеклопластиковых колодцев и инжиниринговый опыт в производстве насосных станций различного назначения, мы получили продукт нового поколения – подземные водопроводные насосные станции для наружных сетей водоснабжения и пожаротушения.

Применение данного продукта позволяет существенно сократить стоимость строительно-монтажных работ и, что немало важно, сократить необходимую строительную площадку для организации водоснабжения объекта.

Для того чтобы купить насосную станцию пожаротушения надо заполнить опросный лист или позвонить нам по телефону, указанному на сайте.

Правила выбора насосного оборудования

Эффективность работы автономной системы водоснабжения с принудительной подачей воды зависит от соответствия технических характеристик используемого насосного агрегата условиям водопользования. Для этого необходимо еще до заказа оборудования произвести тщательный анализ всех нюансов предстоящей эксплуатации. Если перед вами встал вопрос, какой скважинный насос лучше выбрать, учитывайте следующие критерии:

• дебит скважины и объем потребления воды, максимальное количество включений в час;
• температуру перекачиваемой жидкости;
• параметры существующей электрической сети;
• качество воды, наличие и размер механических примесей;
• возможную глубину погружения для агрегата погружного типа.

Одним из самых популярных скважинных насосов компании «ДЖИЛЕКС» является погружной агрегат центробежного типа «ВОДОМЕТ». Данное оборудование выпускается в нескольких модификациях, что позволяет выбрать устройство с оптимальными техническими характеристиками для конкретных условий использования. Каждая модель отличается высокой надежностью, неприхотливостью, экономичностью, имеет высокий КПД. При выборе воспользуйтесь онлайн-консультацией специалистов нашей компании. Каналы для связи приведены в разделе «Контакты».

От того, как стартует в рабочем режиме оборудование, зависит и дальнейшая его эксплуатация. В нашем случае опытный сотрудник Сервисного центра произведет пробный запуск на холостом ходу. Специально для наших клиентов мы отрегулируем и настроим технику таким образом, чтобы она была готова к предстоящим нагрузкам. После этого, если результаты проверки не вызывают претензий инструмент отправляется его законному владельцу.

Что мы делаем?

• проверка комплектации (при вскрытии проверяется, все ли на месте)
• сборка готового изделия (при необходимости)
• проверка регулировок
• заправка маслом техники
• контроль смазки в редукторах и коробках передач
• запуск изделия

Все для Клиента

• Как только инструмент распаковывается для прохождения предпродажной подготовки, с ним работает профессионал. Поэтому мы можем гарантировать качество наших услуг.
• Вы получаете технику, на 100% готовую к работе.
• Грамотно выполненный ввод в эксплуатацию – это отличные результаты в последующем.

В каких случаях отказываются от предпродажной подготовки?

• При желании получить товар в заводской упаковке и вскрыть/собрать его самому.
• Если товар планируется в подарок и нежелательны следы работы техники (остатки топлива в баке, залитое масло, вскрытая упаковка).
• В случае, если предполагается его дальнейшая транспортировка, которая невозможна при собранном изделии. Например предполагается отправка товара через транспортную компанию или почтой, или планируется дальнейшая перевозка транспортом, куда собранное изделие не помещается по габаритам.

Стоимость предпродажной подготовки

В стоимость входит: распаковка и проверка комплектации (при вскрытии проверяется, все ли на месте), сборка готового изделия (при необходимости), проверка регулировок, заправка маслом техники, заправка топливом, контроль смазки в редукторах и коробках передач, запуск изделия. Масла и смазки не входят в стоимость сборки техники.

Бензина заливается минимальное количество. Примерную стоимость сборки изделия можно посмотреть в таблице. Стоимость зависит от степени сложности сборки и затраченного на это время. Условия, сроки и точную сумму сборки/предпродажной подготовки уточняйте у менеджера при оформлении заказа. Бесплатная предпродажная подготовка распространяется только на все товары брэндов и . Товары этих производителей отмечены специальным значком «Бесплатная предпродажная подготовка».

Установка и сборка дополнительного навесного оборудования на трактора и мотоблоки оплачивается отдельно и стоимость зависит от вида техники и сложности работ. Сроки и стоимость данной услуги уточняйте у менеджеров.

Бензопила,Триммер(с двухтактным двигателем)	1000 руб.
газонокосилка,мотобур, Триммер(с четырехтактным двигателем)	1500 руб.
Садовые трактор/райдер	3000 руб.
Снегоуборочная машина,Культиватор, Мотоблок	1500 руб.
Большой трактор	5000 руб.

Насосная станция Джилекс – детище российского производителя и его визитная карточка. Надежное и простое в ремонте оборудование выходит в лидеры по спросу

Немаловажное значение имеет адаптированность к отечественным условиям и цена. В производстве используют различное оснащение, материалы изготовления

Из всей линейки изделий наибольшим спросом пользуются Джилекс Джамбо различной производительности

Из всей линейки изделий наибольшим спросом пользуются Джилекс Джамбо различной производительности.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

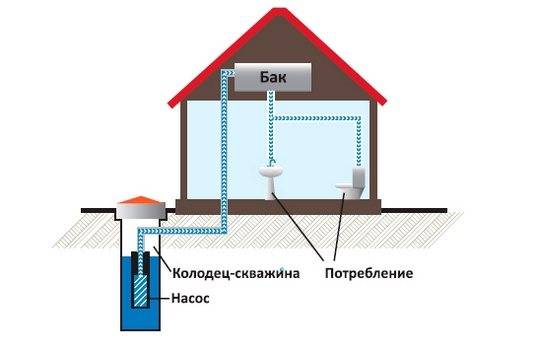

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

2. Режимы работы и назначение насосных станций второго подъема.

Этот тип НС подает воду, прошедшую очистку, из резервуаров в водопроводы и распределительную сеть.
НС 2-го подъема работают в одном из двух режимов водоподачи: постоянном и переменном. Ступенчатая водоподача осуществляется работой различного количества насосов в разное время в течение дня. При наличии в системе водоснабжения водонапорной башни в часы с потреблением воды меньшим, чем ее подача насосами, излишки перенаправляются в башню, где накапливается запас. Расходование запаса происходит в периоды максимального потребления воды, когда водоподача насосами меньше, чем ее расход в системе.

В незаглубленных насосных станциях второго подъема машинный зал устраивается таким образом, чтобы его пол располагался на одном уровне с поверхностью земли, а в полузаглубленных – на 2-3 м ниже.

Незаглубленные НС просты и экономны в сравнении с полузаглубленными, однако иногда не могут гарантировать положенную высоту всасывания насосов, подходящую эксплуатацию трубопроводов и удобство в их прокладывании.

Полузаглубленные НС 2-го подъема позволяют облегчить коммуникацию между трубопроводами, обеспечив работу насосов под заливом, т.е. уровень воды в приемной камере выше уровня размещения насоса, или с малой высотой всасывания, но чаще всего строительство здания НС при таком способе немного дороже строительства незаглубленных насосных станций.

Принцип работы КНС

Схема работы насосной станцииОсновным принципом работы канализационной насосной системы является подъём сточных вод, с последующей очисткой сооружения. Помимо этого, насосные станции используется при возникновении аварийной ситуации.

В большинстве своём, насосные станции работают в автоматическом режиме, контроль над которой осуществляют четыре датчика, установленные непосредственно на ней или недалеко от неё.

1. Механизм отвечает за контроль над малыми объёмами стоков. Что позволяет не запускать насос.
2. Датчик несёт непосредственную ответственность за запуск насоса. Только после этого, канализационная система начинает откачку отходов в резервуар.
3. Датчик гарантирует запуск резервного насоса. Его активация означает повышенный объём сточных вод.
4. Последний датчик включается при возникновении аварийной ситуации. Это может происходить по причине поломки одного из насосов, либо, когда устройство не в состоянии справится с объёмом жидкости. В таком случае, потребуется помощь специальной организации.

Автоматическое отключение системы канализационной насосной станции происходит после того, как уровень сточных вод опустится ниже первого датчика. После этого, КНС будет работать в стабильном режиме.
