Двухтрубная система отопления частного дома, делаем своими руками

Материалы и комплектующие

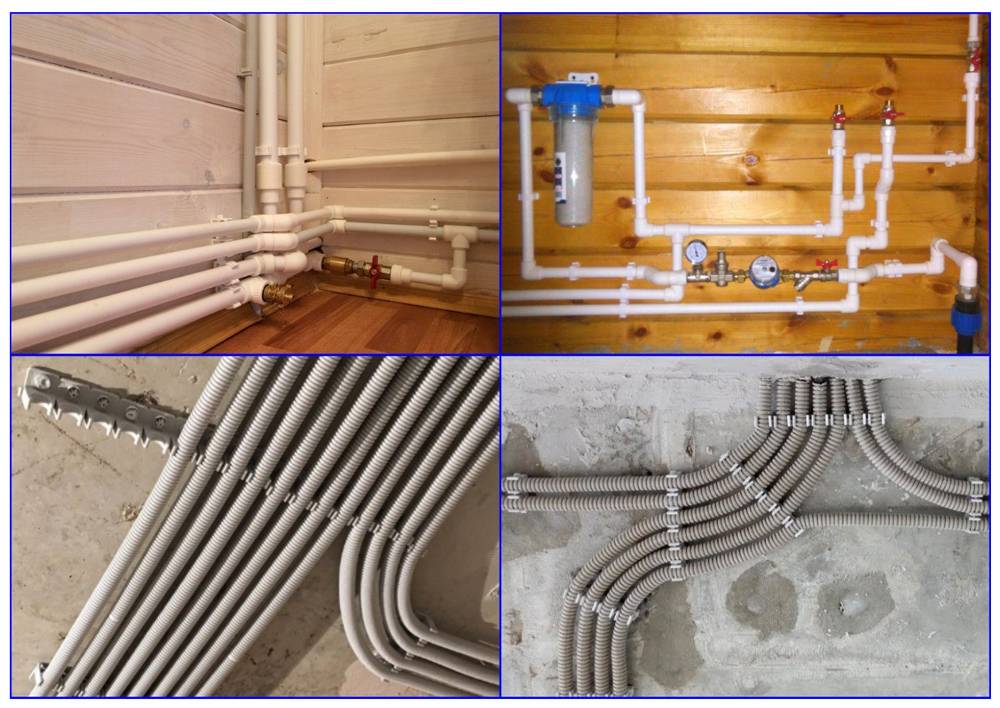

Полимерные трубы и фитинги к ним

Вид и количество материалов, комплектующих и оборудования для двухтрубной отопительной системы, определяется на этапе проектирования.

Для монтажа отопительной двухтрубной системы необходимо приобрести:

• котел
• радиаторы
• расширительный бак
• трубы
• фитинги
• сгоны
• воздухоотводчики
• аварийный клапан
• циркуляционный насос (опционально)

Критерии выбора

Котел выбирают с учетом доступности и стоимости топлива, расчетной мощности системы, требований к уровню автоматизации. Наибольшей популярностью пользуются газовые и твердотопливные котлы.

Виды радиаторов

Радиаторы, представленные на рынке, изготавливаются из:

• чугуна
• алюминия
• стали
• меди
• сочетания стали (труба) и алюминия (оребрение)

При выборе радиатора обращают внимание на технические характеристики, долговечность и надежность прибора, удобство в монтаже, дизайн, принцип подключения. К примеру, из-за инертности чугунных батарей на них нет смысла устанавливать термостаты для регулировки микроклимата

Стальные и биметаллические радиаторы склонны к коррозии, и их лучше использовать в составе отопительных систем закрытого типа.

Полипропиленовые трубы

Для прокладки трубопровода используются трубы:

• стальные (из обычной или легированной нержавеющей стали)
• медные
• полипропиленовые, армированные стекловолокном или алюминиевой фольгой
• из сшитого полиэтилена
• металлопластиковые

При выборе учитывают долговечность, устойчивость к коррозии, пригодность к скрытой прокладке (под стяжкой), стоимость. Монтаж полимерных труб можно выполнить самостоятельно, а прокладка металлического трубопровода требует навыка работы со сварочным аппаратом (для крепления стальных элементов) или устройством для пайки меди. Фитинги должны соответствовать трубам.

Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.
2. Пояснительная записка (в обязательном порядке) к созданному проекту.
3. План разводки коммуникаций (общий).
4. Высотный план той же разводки.
5. Смета: за проект, материалы, на виды работ и их стоимость.
6. Спецификация материалов и спецоборудования.
7. Проект в виде подробного эскиза.
8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Классификация

Отличием открытой системы является открытый расширительный бак, его необходимость объясняется тем, что при нагреве объем воды увеличивается.

Отсюда следует, что в качестве теплоносителя можно использовать исключительно воду, так как испарения антифриза опасны для здоровья человека.

В закрытой системе расширительный бак закрыт, его функционал заключается в контроле скачков давления в системе.

При такой системе в качестве теплоносителя можно использовать не только воду, но и другие подходящие жидкости.

Обладает явными преимуществами – не требует постоянного контроля со стороны человека, а антифриз при низких температурах не замерзает.

Такая система удобна в загородных домах, в которых человек бывает не ежедневно, так как при отключении не выходит зимой из строя.

• Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)

• Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)

• Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

Преимущества и недостатки

К плюсам двухтрубного варианта отопления относится несколько основных моментов.

• Равномерный обогрев помещения. Пожалуй, это одно из главных достоинств. Благодаря тому, что радиаторы подсоединены к магистрали не последовательно, теплоноситель не должен пройти каждую батарею, прежде чем нагреть последнюю. Горячая вода попадает в радиаторы независимо друг от друга. Это даёт возможность иметь в последней батарее такую же температуру, как и в первой. Таким образом, поддерживается одинаковая температура во всех комнатах здания.
• Ремонт – это ещё один плюс. Каждый радиатор можно отдельно демонтировать или чинить. Такая возможность, появляется благодаря тому, что батареи не зависят друг от друга.
• Регулировка температурного режима. Двухтрубная система даёт возможность регулировать температуру каждого радиатора, не влияя при этом на остальные. Можно легко повысить или понизить тепло в любой комнате.
• Экономия энергии. Значительно уменьшается расход топлива, когда не нужно сильно разжигать котёл, ради хорошего прогрева последней комнаты. А если меньше затрачивается энергии, то и меньше денег.

Это лишь несколько достоинств такой системы. Но надо учесть и недостатки.

• Стоимость материала. Для того, чтобы смонтировать эту систему, потребуется больше материала, чем, для более дешёвой однотрубной системы. А это означает, что понадобится вложить больше средств.
• Трудоёмкий монтаж. Для установки всего необходимого оборудования, придётся потратить больше времени и сил. Также, надо сделать правильные расчёты.

Скрытая прокладка отопительных труб

Плюсы и минусы скрытой прокладки

Несомненное достоинство такого способа то, что не нужно опасаться, что при дизайнерском оформлении помещения отопительные трубы не смогут гармонично вписаться в интерьер.

Недостатки скрытого монтажа:

• Трудоемкость.
• Наличие теплопотерь, так как даже при качественной изоляции труб, часть тепла затрачивается на прогрев конструкции, выполняющей одновременно защитные и декоративные функции.
• Сложность обслуживания, связанная с необходимостью демонтажа защитно-декоративных конструкций для доступа к аварийным участкам;
• Высокая цена, обусловленная потребностью в большем количестве материала.

Скрытая прокладка отопительных труб в полу проводится до заливки стяжки

Технология скрытой прокладки труб отопления

Монтаж разводки отопительных труб выполняют после установки всех радиаторов на стены. На период отделочных работ с радиаторов заводскую упаковку не снимают.

Этапы производства работ:

1. Подготовка, включающая выбор вида отопления. Для устройства системы с принудительной циркуляцией лучше всего подходит прокладка отопительных труб под полом или в стеновой конструкции. При естественной циркуляции нагнетающую трубу размещают за подвесным потолком, а спуски стояков и нижний трудопровод прокладывают в стене.
2. Разметка трубопровода, производящаяся на стенах.
3. Выполнение штробы. Сначала при помощи болгарки задаются ее границы, затем перфоратором выбивается сама штроба.

Прокладка отопительных труб в штробе

1. Прокладка разводки. Крепление труб отопления в штробе осуществляется клипсами.

Нужно помнить, что применение разъемных соединений, таких как соединения с разъемными гайками, цанговые для металлопластиковых труб, при скрытой проводке недопустимо.

1. Подключение трубопровода к отопительным приборам.
2. Опрессовка производится, согласно действующим нормам, под давлением.

При скрытой проводке заливку труб необходимо производить исключительно после гидравлического испытания (опрессовки) системы отопления.

1. Декорирование или замуровывание. Перед началом работ обязательно выполняется теплоизоляция труб. Декорирование может осуществляться такими способами:

• Штукатурка – заделка штробы раствором малой крепости из песка и цемента или штукатуркой на гипсовой основе.
• Трубы отопления в стене могут быть задекорированы гипсокартоном. Полоски гипсокартона вклеивают за счет гипсовой штукатурки. Полностью маскирует штробу последующая шпаклевка.
• Короба из гипсокартона, при выполнении которых не требуется повреждать стены. Их применяют достаточно часто, поскольку их использование избавляет от необходимости разрушения отделки при возникновении неполадок.

Декорирование трубопровода отопления коробом

Заделка трубопровода должна выполняться только когда вся система отопления находится под давлением, что эмулирует ее «поведение». Произведение необходимых корректировок позволяет добиться минимального воздействия деформационных сил на декоративную отделку.

Система отопления квартиры в новостройке.

В современных домах применяют новую систему отопления квартиры в новостройке.

Почему система называется новой, чем она отличается от традиционной, в чем ее преимущества и в чем недостатки?

Здания, которые строились в прошлом веке, отличались простотой и технологичностью, квартиры на всех этажах повторялись и были одинаковы по планировке, стены одной квартиры проходили строго под стенами другой квартиры, поэтому системы отопления для таких домов были разработаны много лет: тоже стандартные, традиционные, классические. Что значит традиционные?

Применялось несколько традиционных, в классическом понимании, систем со стояками с верхней или нижней подачей магистралей. По количеству стояков, системы были однотрубными или двухтрубными, вертикальными или горизонтальными.

В современных домах, где архитекторы применяют интересные формы фасадов, играют с разными уровнями окон и применяют различную планировку в каждой из квартир, традиционные схемы уже неприемлемы.

В новых домах со свободной планировкой применяют новые технологии и в системах отопления. На квартиру или группу квартир на этаже прокладывают стояки отопления, от которых выполняют разводку уже индивидуально по каждой квартире.

Почему индивидуально?

Потому, что квартиры на каждом этаже схожи общей площадью, но различны по своей планировке. Например, там, где на четвертом этаже проходит стена, этажом выше будет свободное пространство, и если выполнить классическую систему, то в середине комнаты на пятом этаже пройдет стояк, он будет разрезать комнату, что будет смотреться очень некрасиво.

Поэтому в новостройках традиционные вертикальные системы перешли в горизонтальную плоскость. Как правило, в новостройках применяют новую индивидуальную коллекторную систему отопления для каждой квартиры.

От центрального стояка в квартире или на этаже горизонтально к каждому прибору прокладывают по полу свою индивидуальную линию труб.

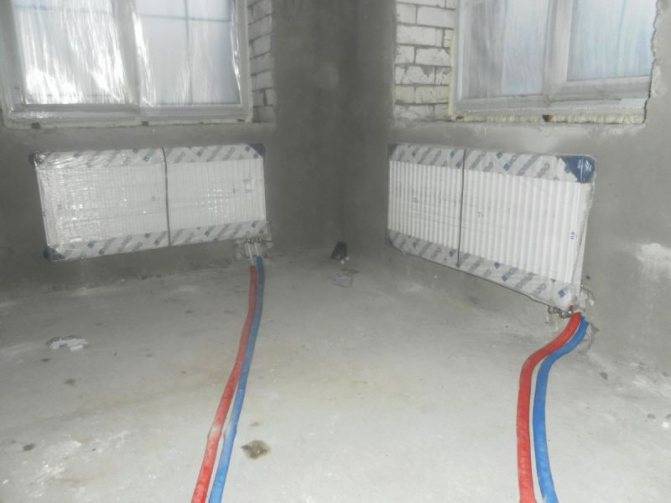

Коллекторная система позволяет скрыть все трубы в глубине стяжки пола, под напольным покрытием и установить новые стильные радиаторы или конвекторы, спрятанные в пол.

Что нам дает индивидуальная прокладка трубопроводов к каждому из радиаторов?

А дает нам такая разводка более высокую температуру теплоносителя у каждого конкретного прибора, что в свою очередь повышает тепловую отдачу от него. То есть, в конечном итоге, мы получаем более высокую тепловую отдачу от отопительного прибора и более теплое помещение в квартире. При желании на радиатор можно установить терморегулятор, и регулировать температуру при необходимости.

Если говорить о надежности такой системы, то она очень надежна, так как в ней применяются новые современные трубы из сшитого полиэтилена со сроком службы до пятидесяти лет.

Поэтому если подвести итог, то новая система отопления в новостройке очень оправдана, эффективна и надежна, она ни чем не уступает привычным, традиционным системам, а во многом и отличается в лучшую сторону.

• Новая система отопления квартиры в новостройке
• Почему в новостройках другая система отопления
• Какие системы отопления применяют в многоэтажном доме.
• Какое отопление применяют в квартирах новостройки
• Как в многоэтажной новостройке подключить отопление квартиры
• Отопление в новостройке — принципиальные решения.
• Автономное отопление квартиры в домах новостройках.
• Техническое задание на выполнение системы отопления в квартире.
• Какие нужны материалы для монтажа отопления квартиры
• Зачем в новостройках трубы отопления прячут в пол
• Индивидуальное отопление для квартир в новостройках
• Какое отопление лучше для квартир
• Как подобрать радиаторы для отопления квартиры
• Выбор радиаторов для квартир новостройки
• Предпочтительные решения отопления в квартире с витражными окнами
• Как провести отопление перед витражными окнами
• Прокладка труб отопления по полу в квартире преимущества и недостатки
• Почему трубы в полу нужно изолировать
• Стоимость замены отопления в квартире
• Какое отопление лучше в квартире новостройке?
• Отопление в новой квартире установка и проектирование
• Можно ли оставлять отопление в новостройке от застройщика
• Индивидуальное отопление в квартире с разводкой по полу
• Отопление в новостройке
• Разводка отопления в новостройке по полу
• Установка системы отопления в квартире
• Монтаж отопления в новостройке
• Подключение отопления в квартире
• Монтаж системы отопления в квартире
• Устройство отопления в новостройке
• Замена отопления в новостройке
• Замена труб отопления в новостройке
• Переделка отопления в новостройке

Прокладка стояка отопления в капитальной стене

Подобное крепление труб отопления к стене, как утверждают многие специалисты, отличается целым рядом недостатков, основными из которых являются следующие:

• в течение совсем небольшого срока эксплуатации с момента укладки труб на стене обычно появляются трещины, что объясняется тепловым расширением (температура в этом месте стены может достигать 50 – 60°C);
• как правило, еще одна потенциальная угроза – коррозионный налет. Как правило, гниль на стояках появляется именно внутри бетонных стен;
• прокладка труб отопления в стене подобным образом вполне вероятно приведет к течи и затоплению соседского потолка.

Как подобрать оборудование

Один из важных моментов – подбор источника тепла по мощности и виду используемого энергоносителя:

• на природном либо сжиженном газе;
• на твердом топливе — дровах, угле, пеллетах;
• на электричестве;
• на жидком топливе – солярке, отработанном масле.

Мощность котельной установки рассчитывается стандартным образом: отапливаемая площадь жилища умножается на 0,1 для перевода в киловатты и на коэффициент запаса 1,3. То есть, для дома 100 м² нужен источник тепла мощностью 100 х 0,1 х 1,3 = 13 кВт.

Для закрытой системы отопления не принципиально, какой теплогенератор вы купите, поэтому подробно рассматривать данный вопрос мы не будем. Но вы сильно облегчите себе задачу, если приобретете настенный газовый котел, оборудованный собственным циркуляционным насосом и расширительным баком, что показан на фото. Для небольшого дома останется лишь подобрать трубы и отопительные приборы, о чем и пойдет речь далее.

Разновидности труб

Отопительную сеть частного дома можно смонтировать из таких труб:

• ППР (полипропилен);
• сшитый полиэтилен – PEX, PE-RT;
• металлопластик;
• варианты из металла: медь, сталь и гофрированная нержавейка.

Под выполнение самостоятельного монтажа с невысокими финансовыми затратами лучше брать полимерные трубы. Для сборки обжимных соединений из металлопластика и полиэтилена не потребуется специальных инструментов, а полипропилен придется паять (сварочный аппарат берется в аренду). Конечно, по стоимости материалу ППР нет равных, но из соображений надежности и долговечности мы рекомендуем использовать трубопроводы PEX из сшитого полиэтилена.

Медь и гофрированную нержавейку можно тоже монтировать на обжимных фитингах, но первая отличается высокой ценой, а вторая – значительным гидравлическим сопротивлением. Что касается черного металла, то он неудобен во всех отношениях – монтаж на сварке и подверженность коррозии отодвигают его на последнее место. Подробнее о выборе труб рассказывается в очередном видеоматериале:

Какие радиаторы лучше

Сейчас в торговой сети предлагаются отопительные приборы таких видов:

• стальные панельные;
• сделанные из сплава алюминия с кремнием (силумина);
• то же, но с каркасом из стальных труб, название – биметаллические;
• чугунные батареи – аналоги советских «гармошек» МС 140 и модели в стиле ретро.

Стальной панельный радиатор

С точки зрения экономии выгоднее покупать стальные батареи, отличающиеся демократичной ценой. Алюминиевые приборы дороже, но интенсивнее отдают тепло. Эти 2 разновидности наиболее востребованы для закрытых систем отопления частных домов.

Нагревательный прибор из алюминия

Биметаллические радиаторы предназначены для отопительных сетей с низкокачественным теплоносителем, поступающим с перепадами давления, что характерно для централизованного теплоснабжения многоквартирных домов. Покупать эти дорогостоящие изделия в загородный дом с автономным отоплением бессмысленно.

Чтобы подобрать отопительный прибор по мощности, сделайте простой расчет: указанную в паспорте теплоотдачу разделите на 1,5. Так вы узнаете реальную мощность радиатора, ведь в документации отражены характеристики для определенных условий эксплуатации, не совпадающих с действительностью.

Насос и расширительный бак

В закрытых отопительных системах частных жилищ обычно применяется 3 типа бытовых циркуляционных насосов, развивающих напор 4, 6 и 8 м водяного столба (это давление 0,4, 0,6 и 0,8 Бар соответственно). Мы предлагаем не углубляться в сложные гидравлические расчеты, а подобрать насосный агрегат по следующим признакам:

1. Для одно — и двухэтажного здания площадью до 200 м² достаточно напора 4 м.
2. В коттедж площадью 200—300 м² понадобится насос давлением 0,6 Бар (6 м).
3. Циркуляцию в сети трехэтажного особняка на 400—500 м² обеспечит агрегат с напором 8 м водного столба.

Чтобы подобрать размер расширительного бака, вам следует вычислить объем воды во всей закрытой системе отопления вместе с котловым баком. Учитывая тот факт, что при нагреве с 10 до 90 °С вода расширяется примерно на 5%, вместительность бачка должна составлять 1/10 часть от общего количества теплоносителя.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Верхняя и нижняя разводка

В доме, где есть и подвальное помещение, и чердак можно использовать одну из двух разновидностей разводки: верхнюю или нижнюю. Разумеется, что практически в любом 2х- этажном доме и чердак, и подвал будут иметься.

Особенности разводок, в зависимости от их типа:

1. При верхней подача теплоносителя будет осуществляться с чердака, попадая в распределитель, а затем спускаясь по трубам;
2. При нижней теплоноситель, соответственно, будет подаваться из подвального помещения, протекая вниз.

Конечно, кажется логичным, что проще всего использовать именно верхнюю разводку, ведь в этом случае и насос будет наименьшей мощности, и сам теплоноситель циркулировать гораздо быстрее.

Схема двухтрубной системы отопления с нижней разводкой

Однако это смотря с какой стороны посмотреть: верхняя разводка будет неактуальна, например, если в доме установлена мансарда (жить в «объятиях» отопительного котла — это то ещё удовольствие, надо отметить), да и если случится протечка, то зальёт полностью весь дом. Стоит ли так рисковать?

Сразу стоит сказать, что под теплоносителем не всегда подразумевается вода: сейчас многие владельцы частных домов используют и антифриз (на выбор нижней или верхней разводки это никак не повлияет).

Но в любом случае есть 2 правила, которые применяются независимо от выбранного типа:

1. Расширительный бак всегда и при любых условиях должен быть установлен именно в самой верхней точке всей отопительной системы;

2. Котёл располагается всегда снизу.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Прокладка металлопластиковых труб

Начнем именно с этой разновидности, поскольку металлопластиковые трубы буду использовать я, конструируя систему отопления своему соседу. Тем более что особых навыков для прокладки таких деталей не нужно.

Понадобятся следующие инструменты и материалы:

• ножницы для разрезания мотка труб на отрезки нужной длины;
• фитинги для соединения изделий;
• разводной ключ;
• строительный уровень.

Суть состоит в том, что металлопластиковые трубы хорошо гнутся, поэтому их можно выкладывать по полу без обустройства угловых соединений, а стыковать только с гребенками и радиаторами отопления.

С их помощью можно стыковать трубы в единую систему, используя только разводной ключ.

Конструкционно фитинг представляет собой сердечник с резиновым уплотнителем (с той стороны, которой он вставляется в трубу) и внутренней или внешней резьбой (с противоположной стороны). Для закрепления фитинга на трубе используется накидная гайка с компрессионным кольцом.

Бывают прямые фитинги, а также детали в виде уголков, тройников и крестовин.

Чтобы закрепить такой фитинг, необходимо:

• надеть гайку и компрессионное кольцо на трубу;
• вставить сердечник фитинга в предварительно развальцованный срез трубы;
• накинуть сверху кольцо и зажать его гайкой.

Затем трубу соединяете, например, с гребенкой, потом отмеряете нужную длину отрезка и таким же образом стыкуете с радиатором. Вот и весь процесс прокладки.

Основные трудности в процессе монтажа отопительных труб в стене

В процессе работы с обустройством теплых стен может возникнуть масса проблем, и основными из них являются следующие:Расширение под воздействием теплаСправиться с такой проблемой можно, выполнив некоторые условия:

• систему отопления следует оборудовать по низкотемпературному типу (не более 40°C). Такое устройство в некоторой степени схоже с монтажом теплого пола: при касании поверхности не должно быть никаких неприятных ощущений;
• для работы следует использовать лишь те элементы, коэффициент температурного расширения которых является низким, к примеру, сшитый полиэтилен или металлопластик;
• штукатурку лучше использовать не обычную, а с добавлением особых пластификаторов. Такая смесь лучше переносит изменения размера под воздействием температур, поэтому трещины на ней обычно не появляются.

ТеплопотериКак спрятать трубы отопления в частном доме – варианты и способыОднако и здесь стоит помнить о некоторых важных моментах:

в том случае, если стена, в которой вмонтированы трубы, не является наружной, то есть ее не следует, поскольку все тепло и так останется внутри;
при условии, если основу конструкции дома составляют энергосберегающие элементы, то укладка теплоизоляции также не будет играть никакой важной роли.

Механическая прочность

Этапы работ по установке двухтрубного отопления своими руками

Монтаж системы отопления начинается с установки котла. Теплогенератор на газе и электричестве располагают в любом помещении. Для котлов на жидком и твердом топливе необходима отдельная ниша. При установке радиаторов, необходимо учитывать уклон трубопровода в 1-2% по отношению ко всей протяженности трубы.

План работ:

1. Установка котла.
2. От теплогенератора выводится основная труба с горячей водой, пролегающий через все радиаторы.
3. Параллельно первой проводится вторая магистраль с обратным ходом.
4. При принудительном варианте отопления, врезают циркулярный насос.
5. Устанавливают радиаторы. Батареи подвешивают на специальные кронштейны. Все радиаторы должны располагаться на одинаковом уровне. Для удобства эксплуатации, их оснащают запорными кранами в точках входа и выхода. Батареи подключают несколькими способами: боковым, диагональным, нижним соединением. Наиболее эффективны боковая и диагональная конструкция.
6. Заканчивают систему отопления монтажом труб сопутствующих узлов, установкой расширительного бочка и дополнительных элементов.

Магистраль не должна содержать прямые и острые углы, так как повысится сопротивление. Краны и вентили должны соответствовать размерам труб. При конструкции с верхней разводкой, расширительный бак размещают на утепленном чердаке. После завершения всех монтажных работ, наступает момент подключения системы.

Далее открывают вентиль первой батареи, и с помощью крана Маевского стравливают воздух до выхода ровной струи. Элемент закрывают, и открывают выпускной кран радиатора. Данные манипуляции необходимо провести с каждым радиатором. Все обнаруженные дефекты устраняют.

Заключение

Выполняя прокладку трубопровода в частном доме, необходимо учитывать следующие факторы:

• Материал, из которого построено здание.
• Материал, из которого изготовлены трубы (по возможности следует использовать полимерные изделия).
• Планировку здания.
• Климатические условия.
• Схему разводки.
• Эстетические вкусы хозяев жилья.

Все вышеперечисленные факторы, а также многие другие нюансы влияют на то, каким методом прокладки трубопроводов стоит воспользоваться. От правильного выбора будет зависеть не только эстетика помещений, но и эффективность работы системы отопления, удобство её эксплуатации, сервисного обслуживания и ремонта.
