Панельные радиаторы «Прадо» — российские стальные батареи
Панельные радиаторы Prado (Прадо) — производятся в России на Ижевском ОАО НИТИ «ПРОГРЕСС». Они могут эксплуатироваться в одно- и двухтрубных системах с принудительной циркуляцией (с насосами). Могут использоваться для централизованного или индивидуального отопления. Температурный режим — любой, в том числе и низкотемпературный.
Конструкция
Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.
Панельные радиаторы смотрятся неплохо
Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».
В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.
Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.
Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)
Ассортимент
Выпускается три линейки отопительных приборов:
- Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
- Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”. Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
- Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).
В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.
Это модель • Prado Universal с терморегулирующим вентилем
Прадо Классик использоваться могут в системах с любым типом разводки, «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.
Область применения и технические характеристики
Панельные радиаторы «Прадо» изготавливаются из стали, а она подвержена коррозии. Потому устанавливать их можно только в системах закрытого типа. В таких системах стальные батареи хорошо себя проявляют и служат долго.
Планируя замену отопления в многоэтажных домах, необходимо в первую очередь уточнить в эксплуатационной организации параметры системы для вашего дома. От ее состояния зависит тип отопительных приборов, которые вы можете поставить в своей квартире.
Сегодня многоэтажки отапливаются по нескольким схемам. Если дом подсоединен по независимой схеме или имеется собственная система водоподготовки, то установить можно радиаторы из любого материала, в том числе и из стали. Если система зависимая, и дом подключен напрямую, то необходимо уточнить параметры теплоносителя и его качество.
Вид сверху
Стальные радиаторы Prado могут устанавливаться в системах со следующими показателями:
Рейтинг стальных радиаторов
Стальные радиаторы отопления российского производства «РОСТерм» выдерживают рабочее давлении до 9,5 атм. и температуру теплоносителя до 110°С. Панельный радиатор размерами 500х500 мм создает тепловой поток в 1118 Вт и весит 14 кг. Цена – 5864,04 руб.
Необходимо сказать, что на самом деле радиатор стальной «РОСТерм» производится не в России, и не в Германии (как сообщает большинство каталогов), а в Индии. Но по немецким технологиям. И по российскому ГОСТ 31311-2005 «Приборы отопительные». Сталь, из которой производятся радиаторы, соответствует европейскому стандарту EN 10130.
Плюсы радиаторов Prado
Свою популярность эти батареи получили за счет качества и надежности в работе. Кроме того, они имеют такие преимущества:
- Весит прибор Prado (радиатор) достаточно мало, и поэтому его доставка и установка проходит быстро и без особых проблем. В комплекте идут удобные и практичные крепления и кронштейны для установки прибора, а справиться с ней сможет любой желающий, прочитав инструкцию.
- Такой вид отопительного прибора имеет высокую отдачу тепла и быстро нагревается.
- Кроме того, внешне такой радиатор выглядит эстетично и может вписаться под многие типы интерьеров, а за счет особой белой краски он еще долго не потеряет своего белоснежного цвета.
- За счет того, что производство происходит в России, цена вполне доступна для простых людей.
- Одним из наиболее важных плюсов являются высокие опрессовочные параметры температуры и давления, а также гарантия, выдаваемая производителем, что дает уверенность в продолжительной работе прибора.
Как производятся радиаторы Прадо
Производство идет в фабричных условиях указанного выше предприятия. Используется для этого высокоуглеродистая сталь, толщина которой 1,2-1,4 миллиметра.
Штамповочная машина после нарезки заготовок профилирует их. Потом детали свариваются, образуя панели. Прибор может быть оснащен как одной, так и 2-3 панелями. Чтобы обеспечить эффективную теплоотдачу, ряд моделей имеет дополнительные ребра. Их производят из профлиста, имеющего меньшую толщину.
Автоматический режим работы значительно понижает себестоимость батарей, повышая их качество.
Окраска готовых агрегатов производится электропогружным способом. Заключительный этап – покрытие изделия белой порошковой краской, обладающей устойчивостью к физическим воздействиям.
Какие модели выпускаются под этой маркой?
В настоящее время идет выпуск 6 видов батарей:
— 10-ый – прибор с одной панелью, не имеющий приваренных ребер. Наипростейшая модель из всех, поэтому самая дешевая.
— 11-ый – также радиатор с одной панелью, но он оснащен ребрами, образующими один ряд, решеткой (выпускает воздух) и боковыми стенками.
— 20-ый – батарея с двумя панелями, ребер не имеет, однако в комплект входят боковые стенки и воздуховыпускные решетки.
— 21-ый – тоже двухпанельный прибор, обладает одним рядом ребер. Комплектация аналогична 20-му типу.
— 22-ой – во всем схож с 21-ым, кроме наличия двух рядов дополнительных ребер вместо одного.
-33-ий — самый мощный и современный тип, поскольку включает 3 ряда ребер и 3 ряда панелей.
Высота батарей бывает 30 или 50 см. Их длина может колебаться от 40 см до 3 м, а глубина от 80до 200 мм. Габариты находятся в прямой зависимости от количества панелей.

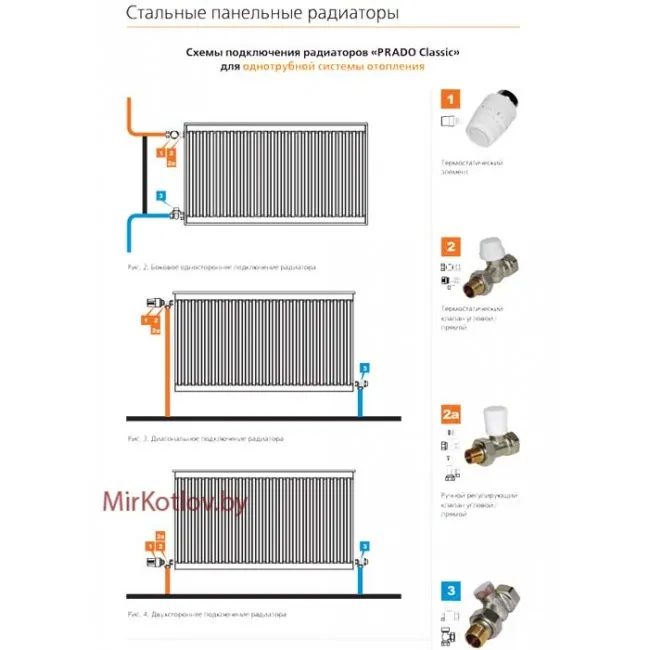

Как подключаются радиаторы Прадо к теплосети
Здесь предусмотрено производителем два варианта:
- Prado Classic – 4 присоединительных патрубка, боковая подводка.
- Prado Universal – встроенный терморегулирующий клапан, предназначен для 2-трубной отопительной системы, нижняя подводка.
Все типы изделий прикрепляются специальными кронштейнами и креплениями, входящими в комплектацию. С их помощью можно легко установить радиаторы самостоятельно, ознакомившись с инструкцией, приложенной к товару, или заглянув на сайт компании.
Где можно устанавливать батареи Prado
Производитель уверяет, что его радиаторы можно использовать в жилых домах или зданиях общественного назначения. Для этого подойдут как однотрубные, так и двухтрубные отопительные системы.
Качество теплоносителя не является сильно значимым фактором для длительной эксплуатации. Однако не исключено при неправильном использовании прибора появление коррозии.
Работать батареи могут при таких условиях:
- Температура не должна подниматься выше 120 градусов.
- Рабочее давление не может быть выше 0,9 МПа.
- Давление разрушения от 2,25 МПа.
В чем достоинства агрегатов Прадо
- Небольшой вес.
- Удобные кронштейны для крепления.
- Высокая теплоотдача.
- Быстрота разогрева.
- Презентабельный внешний вид.
- Долгое время сохраняется белизна панелей благодаря устойчивости краски.
- Доступная цена.
- Достаточные показатели давления и температуры для отечественных реалий.
- Наличие гарантии на товар.
В чем недостатки этих радиаторов
- Быстро охлаждаются.
- Регулировать температуру прибора с высокой точностью невозможно даже у тех моделей, которые оснащены терморегулятором.
- Некоторые изделия могут иметь определенные проблемы со своим лаковым покрытием.
Таким образом, можно сказать, что батареи Прадо – устройства высокого качества, с хорошими техническими характеристиками. Те немногочисленные недостатки, которые были озвучены, для некоторых потребителей вполне могут компенсироваться демократичной стоимостью этих агрегатов.
Технические характеристики стальных панельных радиаторов
Основными техническими параметрами панельных радиаторов являются рабочее давление, тепловая мощность и рабочая температура. Рабочее давление стальных панельных радиаторов
Есть две разновидности стальных панельных радиаторов: с рабочим давлением 7-8 бар и рабочим давлением 10 бар. Испытательное давление выше рабочего на 2-3 бара. Стальные панельные радиаторы с рабочим давлением 7-8 бар повсеместно распространены в Европе, но в России доминируют стальные радиаторы с рабочим давлением 10 бар, которые специально производят для российского рынка. Рабочее давление в системе отопления малоэтажных домов (до 5 этажей) не превышает 4 бар (атмосфер), а в типовых девятиэтажных домах составляет 5 – 7 бар.
В Западной Европе преобладает малоэтажная и среднеэтажная застройка, что объясняет пониженные требования к рабочему давлению стальных панельных радиаторов. А в России панельные радиаторы часто используют в высотной застройке, где рабочее давление может составлять 7-10 бар.
Тепловая мощность радиатора, также называемая теплоотдачей.
Это основной параметр для отопительного прибора, который показывает какое количество тепловой энергии отдает радиатор в определенную единицу времени. Тепловая мощность выражается в ваттах.
Значение тепловой мощности зависит как от конструктивных особенностей (шаг оребрения конвективными панелями) и типоразмера прибора, так и от теплового режима эксплуатации радиатора. Согласно с ЕС нормой EN442 стандартным является тепловой режим 75/65/20. Что означает: 75 С – температура воды поступающей в систему отопления, 65 С- температура обратной воды, 20 С – температура воздуха в помещении.
Если параметры системы отопления отличаются от стандартного теплового режима 75/65/20, то потребуется пересчет тепловой мощности панельного радиатора. Для этого можно воспользоваться таблицами производителей, корректировочными коэффициентами или по формуле пересчета. Чем ниже параметры температурного режима, тем более мощные потребуются радиаторы и наоборот;
Максимальная рабочая температура
Этот параметр является стандартным для всех производителей и составляет 110 °C, что не позволяет использовать эти отопительные приборы в паровых системах отопления.
Монтаж радиаторов отопления 60-96-58, 8-923-464-96-58
Установка автоматической регулировки
Еще одним вариантом осуществления регулирования температуры в радиаторах является установка автоматических термоголовок и сервоприводов. По сути, такие элементы являются теми же клапанами, но отличаются тем, что работают в автоматическом режиме.
Термоголовка представляет собой регулирующее устройство, заполненное специальным составом, реагирующим на изменения температуры. В нем также предусмотрено наличие регулировочного клапана, с помощью которого выставляется желаемый температурный режим. В результате, при достижении определенной температуры состав внутри клапана расширяется, воздействуя на шток впускного трехходового клапана, и поступление теплоносителя в радиатор уменьшается или перерывается целиком.
Когда температура снижается, реагирующий состав сжимается, и доступ для теплоносителя открывается. Такие приборы могут устанавливаться, как по принципу клапана – встраиваться в трубу, так и монтироваться с выносным датчиком.
Еще одним вариантом автоматической терморегулировки является установка сервоприводов, которые руководят подачей теплоносителя в конкретную батарею. Стоит заметить, что такие приборы обычно используются комплексно, например, в системах «умный дом». Принцип их действия схож с тем, что используется в термоголовках. Разница заключается в том, что воздействие на клапан осуществляется с помощью небольшого электромотора, в результате чего краны открываются плавно, а, значит, снижается и нагрузка на элементы системы.
Корректировочный коэффициент
ну
| С | φ для типоразмеров | ||
| 10-300, 10-500, 11-300 | 20-300, 20-500 | 11-500, 21-300, 21-500, 22-300, 22-500, 30-300, 30-500, 33-300, 33-500. | |
| 36 | 0,433 | 0,427 | 0,421 |
| 38 | 0,463 | 0,458 | 0,452 |
| 40 | 0,494 | 0,489 | 0,483 |
| 42 | 0,525 | 0,52 | 0,515 |
| 44 | 0,557 | 0,552 | 0,547 |
| 46 | 0,589 | 0,584 | 0,579 |
| 48 | 0,622 | 0,617 | 0,612 |
| 50 | 0,654 | 0,65 | 0,646 |
| 52 | 0,688 | 0,684 | 0,679 |
| 54 | 0,721 | 0,717 | 0,714 |
| 56 | 0,755 | 0,752 | 0,748 |
| 58 | 0,789 | 0,786 | 0,783 |
| 60 | 0,823 | 0,821 | 0,818 |
| 62 | 0,858 | 0,856 | 0,854 |
| 64 | 0,893 | 0,892 | 0,89 |
| 66 | 0,929 | 0,927 | 0,926 |
| 68 | 0,964 | 0,964 | 0,963 |
| 70 | 1 | 1 | 1 |
| 72 | 1,036 | 1,037 | 1,037 |
| 74 | 1,073 | 1,074 | 1,075 |
| 76 | 1,109 | 1,111 | 1,113 |
| 78 | 1,146 | 1,149 | 1,151 |
| 80 | 1,183 | 1,186 | 1,19 |
| 82 | 1,221 | 1,224 | 1,228 |
| 84 | 1,258 | 1,263 | 1,267 |
| 86 | 1,296 | 1,301 | 1,307 |
| 88 | 1,334 | 1,34 | 1,346 |
| 90 | 1,373 | 1,379 | 1,386 |
Преимущества батарей отопления Прадо и их разновидности
Термостатическая головка дает возможность регулировать температуру в помещении.
Продукция Prado считается достаточно интересной с точки зрения инженерии. Перед тем как принять решение о покупке, стоит рассмотреть не только технические характеристики изделий, но еще их достоинства:
- привлекательный дизайн;
- максимальная температура теплоносителя – 120 °C;
- минимальная толщина, которая позволяет радиатору прятаться под подоконником;
- высокая адаптивная способность;
- наличие воздуховыпускной решетки и боковых панелей.
Но последние преимущества не всегда являются плюсами. Да, теплоотдача за счет конвекции увеличивается, привлекательность изделия тоже, а вот уход за ним, однозначно, нет. Пользователи отмечают, что из-за воздуховыпускной решетки пыль попадает в труднодоступные места отопительного прибора, что ухудшает его облик. Также читают: «Биметаллические батареи отопления Монолит».
Батарея отопления Прадо – современный радиатор, доступный потребителям в трех вариациях:
Classic-Z и Universal-Z – приборы, которые применяются, как правило, в медучреждениях. Потому такие радиаторы именуются «санитарными».
Первый тип («Классик») отличается тем, что подводка труб к устройству осуществляется сбоку. Он оснащен решетками для выпуска нагретого воздуха, которые расположены сверху. Модель универсал позволяет проводить подключение как удобно пользователю. Два варианта подводки – сразу 4 боковых входа и возможность нижнего подключения к системе отопления. Применяются исключительно для двухтрубного обогрева. Данная вариация оснащена термостатом, обладающим большим гидравлическим сопротивлением.
Модели с маркировкой «Z» – варианты, которые не оснащены кожухом. Они не имеют дополнительных ребер, боковых панелей и верхней решетки для увеличения конвекционной составляющей.
О том, как проводится продувка батарей отопления читайте в этой статье.
Оборудование для установки и подключения
Панельные радиаторы Прадо обладают отличными техническими характеристиками. Они могут работать при повышенном давлении в магистрали, а широкий модельный ряд позволяет подобрать батареи под площадь обогреваемых помещений. В дополнение к ним Прадо выпускает вспомогательное оборудование:
Уточнить стоимость на радиаторы, фитинги, трубы и прочее оборудование от Прадо лучше всего у официальных дилеров – у них вы найдёте самые низкие цены.
- Удобные напольные крепления, облегчающие монтажные работы.
- Термостатические клапаны.
- Термостатические элементы.
- Ручные регулирующие клапаны.
- Клапаны обратного потока.
- Узлы нижнего подключения.
- Пластиковые и медные трубы.
- Редукционные муфты.
- Соединители прямые, тройные и угловые.
- Фиксаторы, переходники и многое другое, что необходимо для постройки отопительной системы.
Ассортимент
Выпускается три линейки отопительных приборов:
- Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
- Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”. Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
- Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).
В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.
Это модель • Prado Universal с терморегулирующим вентилем
Прадо Классик использоваться могут в системах с любым типом разводки, «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.
Характеристики и свойства радиаторов Прадо
Максимальная температура теплоносителя, которую может выдержать радиатор отопления «Prado» — плюс 120С.
Выдерживаемое давление:
| Толщина стенки | Рабочее давление максимальное | Испытательное давление | Давление разрушения |
| 1,2 мм | 9 атмосфер | 13, 5 атм. | 22, 5 атм. |
| 1,4 мм | 10 атм. | 15 атм. | 25 атм. |
При этом производитель предлагает два размера высоты приборов: 300 и 500 мм. А вот длина радиатора может варьироваться в пределах 400-2000 мм при шаге изменения 100 мм. При длине свыше 2000 мм до 3000 мм шаг увеличивается до 200 мм.
Производитель рекомендует подбирать размеры батареи в соотношении 75% от ширины оконного проема. В основном это касается длины прибора. Если вами выбраны радиаторы отопления одного типоразмера, то их необходимо устанавливать на одной высоте по всему дому. Иногда это сделать бывает сложно, если разговор идет о частном доме, где по архитектурным задумкам используются панорамные и традиционные оконные проемы. В данном случае придется под каждый тип окна подбирать свой панельный радиатор. Сделать это не так сложно, как может показаться на первый взгляд, но со специалистом посоветоваться все же придется.
И еще один немаловажный момент, который необходимо учитывать в процессе проектирования отопительной системы дома. Стальные панельные радиаторы Рrado, установленные в горизонтальной ветви, не должны по мощности превышать диапазон 5-8 кВт. Сам диапазон зависит от перепада давления теплоносителя в контуре, который показывает термостат. Если дом большой, и количество приборов по суммарному показателю будет превышать допустимые нормы, то рекомендуется контур разбить на два или три отдельных участка. Все зависит от показателя суммарной теплоотдачи.
Устройство батареи
И еще несколько технических характеристик радиаторов «Прадо»:
- Теплопроводность отопительного прибора – 314 вт. Это средняя величина, точный показатель зависит от размеров и типа радиатора.
- Установочный размер глубины стандартный для всех типов – 48 мм.
- Вес одной секции – 4,64 кг (небольшой), поэтому эти радиаторы можно без опасения вешать даже на гипсокартонные конструкции.
- Минимальный объем теплоносителя в панели – 1,13 л. Этот показатель можно использовать для однопанельного прибора. С увеличением количества панелей увеличивается и объем всего радиатора.
- Для того чтобы батарея работала весь свой гарантированный срок, необходимо, чтобы в воде присутствовало всего лишь 0,02 мл воздуха.
- Гарантированный срок эксплуатации – 5 лет.
В процессе производства радиатор подвергается защитным антикоррозионным напылениям. Для этого внешнюю и внутреннюю сторону панели покрывают двойным слоем специальной краски, которая выдерживает негативное воздействие горячего теплоносителя.
https://youtube.com/watch?v=a3oue34tCuc
Конструкция
Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.
Панельные радиаторы смотрятся неплохо
Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».
В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.
Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.
Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)
Радиаторы «Прадо» — особенности конструкции и технические характеристики
Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.
Панельные радиаторы смотрятся неплохо
Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».
В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.
Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.
Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)
Основные достоинства радиаторов
Радиаторы Прадо выдерживают до 13,5 атмосфер
Стальные теплообменники Прадо предназначены для водных систем отопления. Их устанавливают в частных домах, административных и общественных зданиях. Изделия подходят для однотрубных и двухтрубных систем. Они состоят из двух штампованных заготовок толщиной 1, 2 мм, соединенных точечной сваркой. Внутри прибора формируются каналы для теплоносителя. По периметру части радиатора сварены сплошным швом. Сверху установлена решетка, беспрепятственно пропускающая теплый воздух. Готовые изделия заключаются в пленку, защищающую их во время транспортировки и монтажа.
Небольшой вес радиатора позволяет устанавливать его на стене из гипсокартона
Радиаторы Prado имеют преимущества над алюминиевыми и чугунными моделями приборов отопления.
- Приборы изготавливают из устойчивых к коррозии материалов.
- Использование стального оребрения для увеличения теплоотдачи.
- Долговечность и надежность окраски, выполненной методом электропогружного анафореза.
- Радиатор отопления Prado выдерживает давление до 13, 5 атмосферы, номинальный показатель 9 атмосфер.
- Привлекательный и эргономичный дизайн. По индивидуальному заказу можно подобрать цвет, подходящий к гамме интерьера.
- Небольшой вес приборов позволяет закрепить их на стене из гипсокартона.
В качестве теплоносителя допускается применение антифриза. В отличие от алюминиевых батарей изделия Прадо не имеют резиновых деталей, которые разрушаются под действием агрессивной жидкости.
Отопительные приборы продаются в полной готовности к эксплуатации. Они оснащены заглушками, термостатическими клапанами, кранами Маевского. В комплектацию включены кронштейны крепления.
Применение
Так как для производства батарей Prado используют сталь, эти изделия подвержены коррозийным процессам. Это обстоятельство позволяет подключать их только к закрытым отопительным системам, в которых стальные радиаторы демонстрируют свою эффективность, надежность и долговечность.
Характеристики радиаторов Prado
Модельный ряд
На сегодняшний день под маркой Prado выпускаются стальные панельные радиаторы шести типов:
Модельный ряд радиаторов
- 10 тип — однопанельный радиатор отопления, без приваривания ребер. Данная модель является наиболее простой, и потому отличается самой низкой стоимостью.
- 11 тип – однопанельный радиатор, оснащенный одним рядом ребер для повышения теплоотдачи. Радиаторы Prado 11 типа оснащаются боковыми стенками и решеткой для выпуска воздуха.
- 20 тип – двухпанельный стальной радиатор без дополнительных ребер. Как и предыдущая модель, радиатор 20 типа комплектуется воздуховыпускными решетками и боковыми стенками.
- 21 и 22 типы – двухпанельные радиаторы с одним и двумя рядами дополнительных ребер соответственно. Комплектация данных радиаторов аналогична комплектации радиаторов 20 типа.
- 33 тип – наиболее мощные и современные радиаторы. Данная модель включает в себя три ряда стальных радиаторных панелей с тремя рядами приваренных ребер.
Что касается схем подключения радиаторов к теплосети, то каждый тип радиатора может быть выполнен в двух вариантах:
Prado Classic для боковой подводки снабжен четырьмя присоединительными патрубками.
Prado Universal для нижней подводки. Данный вариант радиатора оснащается встроенным терморегулирующим клапаном для двухтрубной системы отопления.
Радиаторы всех шести типов комплектуются кронштейнами и креплениями для монтажа на стену. На сайте производителя представлена инструкция, следуя которой вы сможете выполнить установку и подключение радиатора своими руками.
Технические характеристики
Согласно официальной информации от производителя, батареи Prado могут использоваться в системах отопления однотрубного и двухтрубного типа в жилых и общественных зданиях, а также в системах отопления частных домов. Радиаторы данного типа не слишком требовательны к качеству теплоносителя, однако при длительной эксплуатации их с нарушением правил возможно развитие коррозии внутри радиаторов.
Разнообразие моделей
Оптимальные параметры теплоносителя для использования в радиаторах Prado следующие:
- Температура – не выше 1200С;
- Максимальное рабочее давление – не более 0,9 МПа;
- Давление разрушения радиатора – не менее 2,25 МПа.
Отопительные устройства Prado выпускаются высотой 30 и 50 см, длина радиатора может быть от 40 см до 2 м (в некоторых случаях – до 3 м). Глубина радиатора зависит от его типа (т.е. количества панелей) и может находиться в пределах о 80 до 200 мм.
https://www.youtube.com/watch?v=nnQz2VA7C_M
Выпускаемые модельные ряды
Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто
Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы
Classic с боковой подводкой
Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет.
Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.
Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.
Universal с нижней подводкой
Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.
Преимущества и недостатки батарей Прадо
Чтобы понять, насколько актуальна установка радиаторов Прадо, нужно тщательно взвесить все «за» и «против». Конечно, вы вряд ли разочаруетесь в подобной покупке, но о ее преимуществах и недостатках узнать будет интересно.
Стальные радиаторы Прадо выпускаются в виде панелей прямоугольной формы различных размеров
Первым делом, мы предлагаем обсудить преимущества батарей Прадо:
- Для изготовления таких конструкций используется сталь, покрытая специальным составом. Он не дает изделию ржаветь, и существенно увеличивает его срок службы.
- Элементы таких батарей соединяются точечной сваркой. Она выглядит аккуратнее обычного варианта соединения.
- Радиаторы Прадо имеют большой выбор различных форм и размеров. Они также могут различаться по дизайну.
- Такие батареи могут подключаться как сверху, так и снизу.
- Неплохая цена, которая вас точно не расстроит.
Помимо очевидных достоинств радиаторы Прадо имеют и недостатки. Их не так много, но их стоит озвучить.
Недостатки батареи Прадо:
- Верхняя граница давления таких батарей составляет всего 0,9 Мпа. В некоторых случаях этого показателя недостаточно.
- Если в такой батарее не будет воды более двух недель, то оборудование начнет ржаветь.
Именно из-за последнего недостатка такие системы не рекомендуется использовать в централизованных системах отопления. Ведь в этом случае возможно независящие от вас отключение воды.
Монтаж и эксплуатация
Установка панельных радиаторов происходит в короткий срок. Они продаются в сборе, остается только навесить прибор на стену и присоединить к трубам. Размещение приборов осуществляется по нормам СНиП. Согласно документу расстояние от пола до нижней части панели должно быть 7-20 см, в зависимости от типа изделия. Батареи обычно устанавливают под окнами. По инструкции до края подоконника расстояние от 7 см.
Нормы установки радиаторов отопления
Последовательность монтажа:
- Выполнить разметку для фиксации крепежных деталей.
- Кронштейны закрепить дюбелями или заделать в цементный раствор.
- Снять пленку в местах присоединения прибора к трубам.
- Повесить радиатор на полку крепления.
- Соединить прибор с трубами отопления.
- В верхнем патрубке установить воздухоотводчик. Неиспользуемые выходы закрыть заглушками.
- В радиаторах Универсал устанавливают терморегулятор.
- Заполнить систему теплоносителем через обратную магистраль, чтобы избежать образования воздушных пробок.
Особенности эксплуатации
Промывку радиаторов отопления рекомендуется проводить 3-4 раза в год
Панельные радиаторы имеют маленькое сечение вертикальных каналов. Это сказывается на чувствительности к загрязнению теплоносителя. Жидкость с большим количеством взвесей и примесей быстро забьет коллекторы. В индивидуальных системах легко контролировать качество используемого теплоносителя, в многоквартирных домах придется устанавливать фильтры для улавливания грязи.
Производитель не рекомендует сливать воду из приборов больше чем на 15 дней в году. Продолжительное нахождение без жидкости вызывает быструю коррозию металла. Радиаторы необходимо мыть не менее 3-4 раз в год. Запрещается использовать абразивные материалы.
Радиаторы Prado популярны среди потребителей благодаря надежности, долгому сроку службы и высокой теплоотдаче.
