Характеристика и особенности теплых полов, монтируемых под плитку

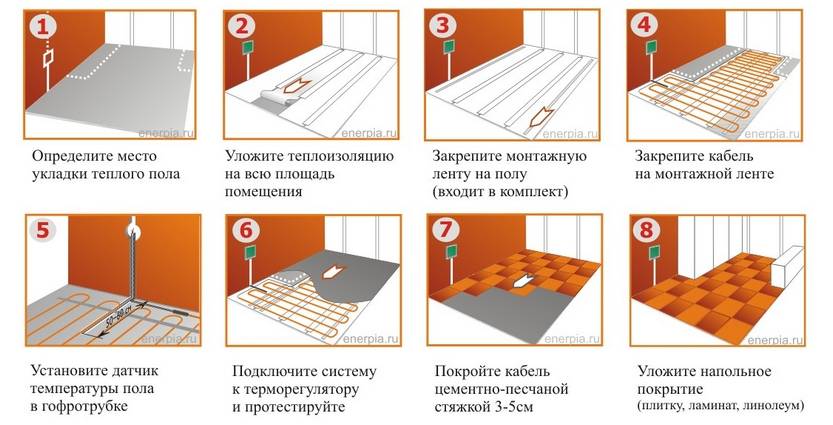

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

1. Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
2. Монтаж теплоотражающей подложки.
3. Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
4. Укладка провода.
5. Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
6. Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

Пошаговая технология кабельного теплого пола

Вот и все особенности выбора и монтажа греющего кабеля для теплого пола. В любом случае перед работой нужно рассмотреть все нюансы укладки. И напоследок, видео выполнения монтажа с подробными комментариями:

Расчет тепловых потерь

Обычно системы теплого пола оснований не выступают в качестве единственного источника обогрева помещений, однако некоторые именно так и планируют отапливать дом

Но перед принятием этого инженерного решения важно убедиться, можно ли вообще конкретное помещение обогреть только таким образом

Электрический теплый пол

Если в период использования системы потери тепла не превышают 100 Вт/м2, то системы подогрева полов будет вполне достаточно для прогрева комнаты. Однако произвести расчеты, чтобы получить нужные данные, самостоятельно довольно сложно, так как используются сложные формулы. Так что рекомендуется воспользоваться онлайн-калькулятором расчета тепловых потерь помещения. В случае если потери тепла выходят больше 100 Вт/м2, то теплоизоляцию помещения нужно улучшать либо обустраивать дополнительную систему обогрева.

Монтаж системы

При монтаже системы из одно- или двужильного кабеля, в первую очередь монтируется утеплитель, в данном случае фольгированный пенофол. Так называется современный теплоизолирующий материал с покрытием из специальной фольги. Для его изготовления используется фольга, толщина которой – 14 мкм. На одной стороне материала нанесен самоклеющийся слой.

Преимущества фольгированного пенофола:

1. Тонкость
2. Легкость.
3. Теплопроводность (коэффициент 0,05 Вт/мК).

Пенофол из рулонов разматывают и укладывают так, чтобы по углам материал не доставал до стены 5-10 мм. Для соединения стыков используют монтажный скотч.

Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

• При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
• При значении 15 см – 6,7 п.м.
• 20 см – 5 п.м.
• 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления. Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола. Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

1. Площадь комнаты составляет 10 кв. м.
2. Метраж до коллектора — 2 метра.
3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.

Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.

Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.

Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.

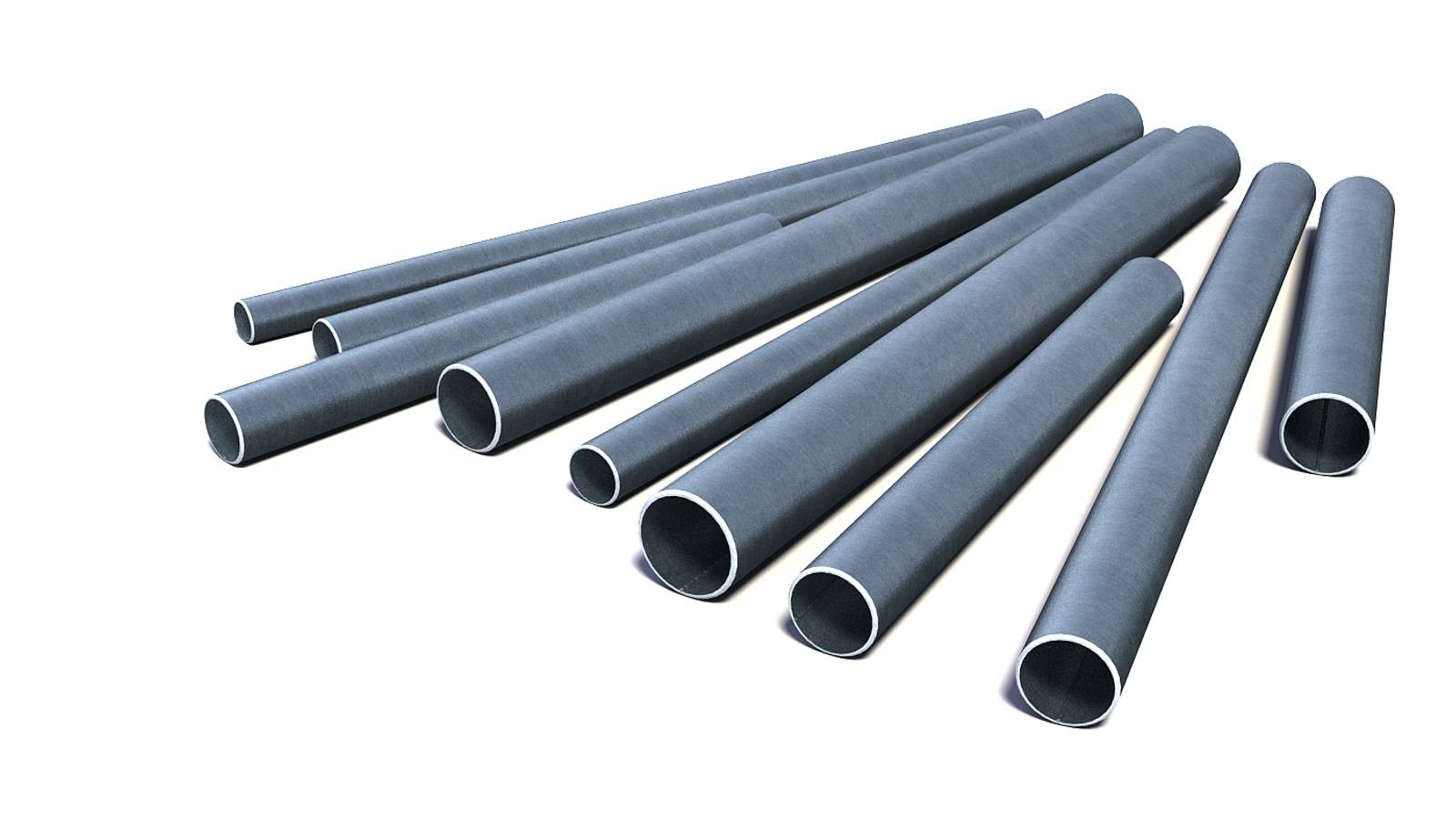

Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

1. Длина контура.
2. Равномерность распределения нагрузки.
3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг

При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см

Лучшие производители теплого пола под плитку

Лучше приобретать продукцию только от проверенных и зарекомендовавших себя производителей, которые дают гарантию на теплые полы. Перечислим наиболее известных изготовителей электрических теплый полов, продукция которых вас точно не подведет и будет долго служить.

Теплолюкс

Теплолюкс

Это отечественный производитель качественных электрических теплых полов, ассортимент которых огромен и представлен во многих строительных магазинах. Можно приобрести как нагревательные маты, так и кабели, а также все необходимые комплектующие по привлекательным ценам.

Специально для укладки теплого пола под плитку от данного производителя есть специальная смесь «Теплолюкс Глимс» — она необходима для защиты системы от различных повреждений.

Вы можете выбрать наиболее подходящий вариант для вашего случая: для небольших помещений есть модель «Теплолюкс Mini», а для тех, которые стоит обогревать усиленно – «Теплолюкс Tropix». И это лишь малая част огромного ассортимента. Производитель предоставляет гарантию на продукцию 20 лет.

Thermo Industri AB

Thermo Industri AB

Теплые полы от этого производителя изготавливаются как в России, так и в Европе. Широкий ассортимент продукции и ее высокое качество порадуют даже придирчивого покупателя. Можно приобрести и нагревательные кабели, и маты, и терморегуляторы, и датчики нагрева от Thermo Industri AB. Вам не придется тратить много времени на расчеты, поскольку есть уже готовые варианты для разных помещений. При желании теплые полы можно уложить под плитку не только в помещении, но и вне его, например, на крыльце.

Производитель дает пожизненную гарантию на свою продукцию. Из широкого разнообразия теплых полов от Thermo Industri AB вы можете выбрать наиболее подходящий по мощности и стоимости.

Национальный комфорт

Национальный комфорт

Еще один популярный отечественный производитель теплых полов. Продукция отличается высоким качеством – ее изготовление тщательно контролируется на всех этапах. Специалистами проводится предварительный расчет, так что вам останется лишь выбрать подходящий для вас вариант.

Можно приобрести и пленочный теплый пол, и нагревательные маты, и отдельно кабель, а также все необходимые комплектующие.

Конечно, это лишь часть именитых производителей теплого пола. Можно приобрести продукцию и других изготовителей, но не забывайте о гарантии на продукцию и всей необходимой документации.

Выбирая теплый пол под плитку, обязательно учитывайте различные критерии: стоимость, производителя, мощность, тип теплого пола. Обязательно заранее произведите все расчеты и определите, какой вид теплого пола идеально подойдет именно для вас.

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

• производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
• чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
• для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
2. Нарисуйте на бумаге план комнаты в масштабе.
3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Возможные схемы раскладки кабельных контуров

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;

• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;

• длина труб равна 85 м;

• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;

• L – метраж длины изделия;

• p – давление насоса;

• G – расход воды, которая циркулирует в трубах (описывается в документации);

• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;

• шаг 20 см подходит для 16 м2;

• шаг 25 см – 20 м2;

• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Саморегулирующиеся кабели

Благодаря особому строению греющие провода такого типа не перегреваются. Саморегулирующийся кабель для теплого пола состоит из последовательно соединенных маленьких сегментов. Каждый из них насчитывает две токопроводящие жилы, между которыми располагается полимер, выделяющий тепло.

Саморегуляция электрического пола данного типа основана на свойствах полимера, у которого электрическое сопротивление во многом зависит от температурного режима. Чем он выше, тем больше сопротивление.

По этой причине в процессе нагрева полимера и возрастания степени сопротивления сила тока, идущего через элемент, понижается, а значит, уменьшается количество выделяемой тепловой энергии. Так регулируется теплоотдача каждого сегмента. При этом температура соседних элементов друг от друга не зависит. Стоимость такой проводки под теплый пол намного дороже, чем из резистивных кабелей.

Пример расчета

Рассмотрим, как рассчитать мощность инженерной системы, которую нужно установить на кухне квартиры, находящейся на первом этаже пятиэтажного дома.

Допустим, площадь кухни составляет 20 м2 (ширина и длина помещения соответственно 4 и 5 м). Электрический теплый пол будет выступать в качестве основного источника тепла.

В первую очередь необходимо на бумаге сделать схему расположения мебели. Согласно схеме необходимо подсчитать, какую площадь будет занимать кухонная мебель и техника, которая является тяжеловесной. Стандартный холодильник занимает приблизительно 0.4 м2. Что касается кухонной мебели, которая имеет, как правило, ширину 60 см, то для подсчета ее площади необходимо ширину умножить на длину. Получаем: 0.6*5=3 м2.

Также следует принять во внимание тот факт, что инженерную систему нельзя укладывать впритык к стенам. Должен быть зазор как минимум в 5 см, а лучше оставить свободными 7-8 см. Получается, что под отступы уйдет где-то 0.8 м2

Получается, что под отступы уйдет где-то 0.8 м2.

В итоге этих несложных математических подсчетов мы определили, что площадь, на которую может быть уложен нагревательный элемент, составляет порядка 15 м2.

Теперь можно делать расчет данного параметра. Для этого площадь, которая составляет 15 м2 умножаем на 180 Вт. Основной источник тепла должен иметь 2700 Вт. Соответственно, следует приобрести кабель, мощность которого не ниже 2.5 кВт.

Если инженерная система будет выступать в качестве дополнительного источника, то достаточно будет приобрести кабель, мощность которого 2 кВт (15м2*140 Вт). По аналогии можно рассчитать необходимую мощность инженерной системы для каждого помещения.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Расчет длины нагревательного кабеля

Производители выпускают большой ассортимент различных нагревательных кабелей, отличающихся длиной, мощностью, поперечным сечением и, конечно, качеством. Для покупки необходимого количества кабеля для конкретного помещения рекомендуется воспользоваться формулой:

где L — это длина кабеля, S — площадь пола, который необходимо утеплить, Pп — мощность одного погонного метра кабеля.

Для описанного примера с кухней, в случае применения нагревательного кабеля мощностью 20 Вт/м, а такой тип кабеля есть у многих производителей, нам понадобится 75 погонных метров: L=1500 Вт/20 Вт/м = 75 м.

Кабель длиной 75 метров теперь необходимо правильно уложить на всю требуемую поверхность, площадью в 6 кв. м. Для этого нужно рассчитать шаг укладки (h). Расчет производится по следующей формуле:

где Sу — площадь для укладки кабеля, L — длина кабеля. Итоговый результат: h = 6 м2*100/75 = 8 см.

То есть необходимо уложить нагревательный кабель таким образом, чтобы между его витками было расстояние в 8 сантиметров. Это вполне нормальная величина, хотя исходные данные о теплопотерях в примере были выдуманы.

В случае выбора теплого пола в качестве основного или вспомогательного источника обогрева, необходимо тщательно произвести расчет необходимой мощности, из нее длины кабеля и шага укладки. Это позволит избежать ненужных затрат, а также не допустить ситуации, когда мощности отопительной системы будет недостаточно, и появится необходимость все переделывать в самый неподходящий момент.

Расчет теплого электрического пола Devi от компании ООО Электроконтроль смотрите на видео:

https://youtube.com/watch?v=J8GJC6lEL-c

Элементы конструкции

Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:

• терморегулятор;
• термодатчик;
• силовой кабель;
• нагревающий элемент.

Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.

Чаще всего на практике применяются три вида нагревающих элементов:

• сетчатый мат;
• инфракрасная плёнка;
• нагревательный кабель.

Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.

С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.

Разновидности кабеля

Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.

Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.

Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.

Теперь можно приступать непосредственно к подготовке вычислений.
