Разводка водопровода в квартире — сравнение тройниковой и коллекторной схем

Схемы разводки водоснабжения

Выбор оптимальной схемы подключения водопотребляющего сантехнического оборудования зависит от количества потребителей, стадии ремонта, в которой находится квартира и финансовых возможностей ее собственника.

Сегодня наиболее распространены два метода распределения водоснабжения по внутриквартирным потребителям:

1. Последовательная. От подающих воду стояков выводится единственный трубопровод магистрального типа, поочередно питающий сантехнику и бытовые приборы.
2. Коллекторная. Через распределитель воды, именуемый «гребенкой», жидкость поступает к потребителям в квартире по отдельным трубам.

Зачастую в системах квартирного водопровода оба типа разводки совмещаются, это бывает удобно и выгодно. Рассмотрим названные схемы подробнее.

Последовательная разводка водопровода

Планируя построение квартирного водопровода на тройниках (последовательного), важно не ошибиться с диаметром труб. Корректно выбрать сечение магистрали позволит, в том числе, расчет потерь напора воды. Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)

Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)

Этот способ построения водоснабжения в квартирах широко применялся в советском прошлом по следующим причинам – малая площадь жилья, простота и дешевизна исполнения работ.

Недостатки последовательной магистрали выражаются в значительном понижении давления воды на последнем сантехническом оборудовании, подключенном к ней. В системах ГВС значительно остывает вода, приходится спускать ее и выжидать, пока жидкость необходимой температуры дойдет по трубе к потребителю.

Однако при небольшой протяженности водопроводной системы выбор тройниковой схемы подачи оправдывает ее сравнительная дешевизна.

Коллекторное водоснабжение квартиры

От последовательного трубопровода коллекторную магистраль отличает допустимость использования труб меньшего сечения без потери напора. Побудительный насос водопроводу на гребенке не нужен.

Принцип коллекторной разводки напоминает систему отопления «теплый пол» — потоки воды распределяются по нескольким трубопроводным веткам небольшой протяженности (+)

Для квартир большой площади подобное веерное водораспределение подходит идеально.

Прежде всего, объемы снабжения водой в каждый отдельный трубопровод позволяют выполнение точной регулировки. Специальные механизмы на коллекторной «гребенке» настраиваются под подачу необходимого объема жидкости.

Это особенно удобно для управления ГВС – в любой момент можно сократить подачу горячей воды к определенной точке потребления. Но коллекторные водопроводные схемы имеют сложную архитектуру и нуждаются в большем количестве труб для постройки.

План действий

1. Определить источник забора воды (откуда нужно будет подводить воду: колодец, скважина, централизованный водопровод)
2. Определить из какого материала будет выполнен ввод водопровода в частный дом и разводка водоснабжения внутри дома
3. Определить места потребителей воды (рукомойник, стиральная машинка, ванная, унитаз и так далее)
4. Нарисовать схему будущего водовода
5. Определить свои денежные ресурсы (от этого зависит, кто будет выполнять работу и из какого материала будет выполнена разводка водоснабжения).

Данных действий будет достаточно для того, чтобы провести воду в дом, не усложняя этот процесс.

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).

Коллекторная схема – идеальный вариант для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Проведение работ на кухне своими руками

Капитальный ремонт на кухне почти всегда сопровождается заменой водопроводных коммуникаций, особенно если им уже несколько десятков лет.

Имея план, согласованный со специалистами, легко можно выполнить монтаж системы своими руками.

При необходимости определенные трубы разводки можно заменить

Пошаговая инструкция разводки на кухне:

• Отключение водоснабжения в стояке;
• Установка контрольного вентиля в стояке, перекрывающего при необходимости воду во всей системе;
• Монтаж под вентилем фильтра грубой очистки;
• Монтаж счетчика и дополнительного фильтра окончательной очистки;
• Установка коллектора холодной воды с нужным количеством выходов;
• Оснащение коллектора вентилями для всех выводов.

На смену металлическим пришли современные системы из пластиковых и армированных металлопластиковых труб, более практичных и долговечных, которые можно проложить и для системы горячего водоснабжения.

Разводка труб абсолютно в каждой квартире индивидуальна и зависит от того, каким образом размещена сантехника, сколько и какая бытовая техника требует подключения к магистрали. Самостоятельная сантехническая разводка – дело непростое, особенно при коллекторном способе подключения большого числа потребителей. Такую работу лучше доверить опытным специалистам.

Какой материал выбрать для ввода

Существует несколько вариантов труб для организации водоснабжения в доме, но хорошо зарекомендовала себя именно полипропиленовая труба. Срок службы рассчитан на пятьдесят лет, она не окисляется, выдерживает нагрузки давления, легко монтируется. Уступает такая труба по техническим характеристикам разве что медной трубе, но цена сглаживает этот недостаток.

Важно обратить внимание на диаметр трубы для ввода. От этого зависит, насколько комфортно вам будет при использовании вашей системы водоснабжения

Для ввода лучше использовать трубу диаметром 32 миллиметра. Она чуть дороже 25-миллиметровой трубы, но зато будет иметь хороший запас пропускной способности, а это в будущем сыграет немаловажную роль, когда возникнет потребность добавить точки потребления. Также, лучше монтировать трубу, которая выдерживает давление в 10 атмосфер.

Как сделать ввод воды

Вначале необходимо определить место, где вы заведёте трубу в дом. Затем прокапываете траншею от дома к месту источника воды. Глубина траншеи напрямую зависит от местности, в которой вы живёте. Чем больше промерзает грунт во время зимних морозов, тем глубже должна быть траншея. Иногда, чтобы сделать глубину траншеи меньше, трубу утепляют. Каждый слой такой изоляции уменьшает глубину траншеи на 20 сантиметров.

Как произвести подключение к центральному водопроводу было описано выше. Ну а как проводить воду в дом из колодца? Насосной станции, даже самой мощной, не всегда может хватать. Всё зависит от расстояния удалённости колодца от дома. Поэтому недалеко от него делают кессон и в нём монтируют насосную станцию.

В колодец опускают всасывающую трубу на уровне траншеи. Затем пролагают трубу горизонтально к кессону, и там подключают к насосной станции. После укладывают трубу к дому.

В отличие от колодца, забор воды из скважины не требует изготавливать кессон, так как скважина может располагаться как под домостроением, так и вне его. Но в любом случае гидроаккумулятор и всё остальное можно монтировать или в подвальном помещении, или рядом с вводом воды. Трубу водоснабжения из скважины можно проводить так же, как проводят воду из колодца.

Во всех случаях полипропиленовую трубу, прежде чем засыпать грунтом, выкопанным из траншеи, стоит накрыть небольшим слоем песка. Это предотвратит повреждение трубы при засыпке грунтом.

В начале работ необходимо сделать схему расположения ваших коммуникаций по территории.

После того, как мы разобрались, как завести воду в дом, поговорим, какие существуют возможности разводки водоснабжения по дому.

Тройниковая схема и ее особенности

Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.

Плюсами такой системы являются:

• экономичность (при последовательном подключении требуется минимальное количество труб),
• простота монтажа.

Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:

• большое количество соединений и последовательное подключение затрудняют поиск протечек,
• всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
• при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
• установка тройников не всегда удобна в условиях небольшого пространства.

Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир. При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.

При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Полотенцесушитель

Полотенцесушитель выполняет в ванной или совмещенном санузле две задачи:

1. Собственно сушит повешенные на него полотенца и белье;
2. Обеспечивает обогрев помещения. Согласно действующим СНиП, норма температуры в ванной — 25 градусов.

В домах постройки 70-х и более ранних годов прошлого века полотенцесушители подключались в разрыв между стояком и подводкой ГВС. Соответственно, они могут нагреваться только во время разбора горячей воды в вашей квартире.

Сушилка установлена в разрыв подводки ГВС

Можно ли радикально изменить ситуацию?

Увы, нельзя. Даже если установить полотенцесушитель в разрыв стояка, он все равно не будет греть круглосуточно: в домах старой постройки не предусмотрена циркуляция воды в системе ГВС. Тупиковая схема подразумевает движение воды во время водоразбора и никак не иначе.

В более новых домах полотенцесушители представляют собой изгиб стояка горячей воды и благодаря ее циркуляции греют круглосуточно. Однако эта схема тоже не оптимальна: она не позволяет отключить нагрев в летнюю жару.

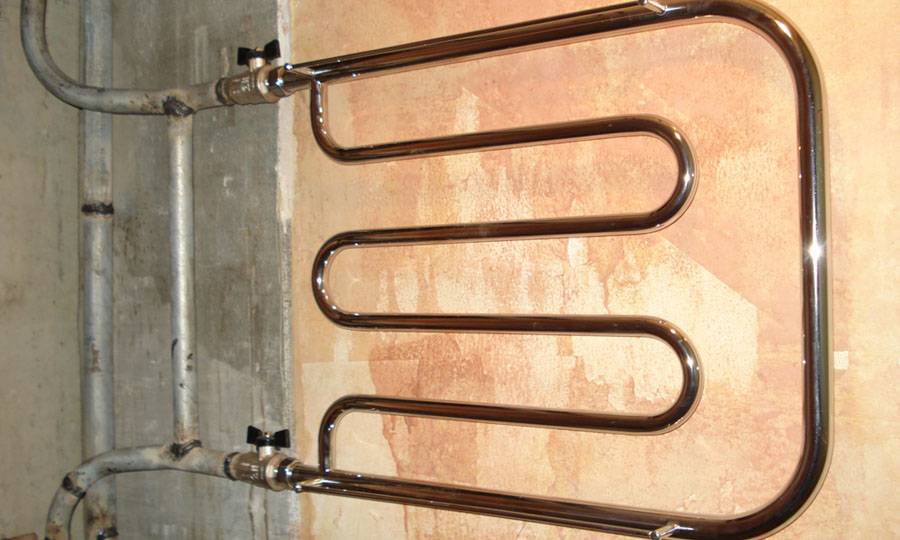

Правильное же подключение сушилки выглядит так: она врезается параллельно стояку (с байпасом между врезками) и снабжается парой отсекающих кранов. Если в ванной станет жарко, вы всегда сможете прикрыть краны, не нарушая циркуляцию в стояке.

Правильное подключение полотенцесушителя: с байпасом и отсекающими шаровыми кранами

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

Выполгнение работ

Начинать монтажные работы в квартире необходимо в обязательном порядке с запорного крана. Его место в системе является первым, поскольку позволяет перекрыть воду на квартиру в случае возникновения аварийной ситуации.

Следующим по счету монтируют фильтр грубой очистки, который позволит предотвратить попадание мусора в краны. Таким образом качество воды будет немного улучшено.

В обязательном порядке также монтируют счетчики на воду. Их приобретают на каждый водопровод отдельно (для холодной и горячей воды).

После того как будет смонтирован редуктор, необходимо последовательно подвести трубы к каждой сантехнической точки от единой центральной магистрали.

Видео: как сделать разводку труб водопровода своими руками:

https://youtube.com/watch?v=8jOI8k-KkUk

Приборы качества воды

ГМС для очистки водыДля нормализации качества питьевой воды в квартирах и индивидуальных жилых домах устанавливаются специальные приборы, повышающие качество воды.

В данную группу приборов входят:

• специальное гидромагнитное устройство (ГМС);
• фильтр универсальный колбовый;
• стабилизатор давления — аквастоп.

ГМС – это специальное гидромагнитное устройство, преобразующее содержащиеся в воде посторонние мелкие примеси – взвесь откладывающуюся на фильтре, который очищается по определенным дням. Установка ГМС требует применения счетчика контрольного расхода воды, имеющего защиту от намагничивания.

В паре с ГМС используются фильтр колбовый выполненный в едином корпусе, разделенном на три части: секции: для накопления посторонних примесей, секции удаления хлоросодержащих веществ и третьей камеры, где осуществляется окончательная очистка водопроводной воды с увеличением показателя «мягкости».

Аквастоп – устройство, используемое для экстренного перекрытия подачи воды в случае перепада напора воды в системе водоснабжения.

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Особенности монтажа

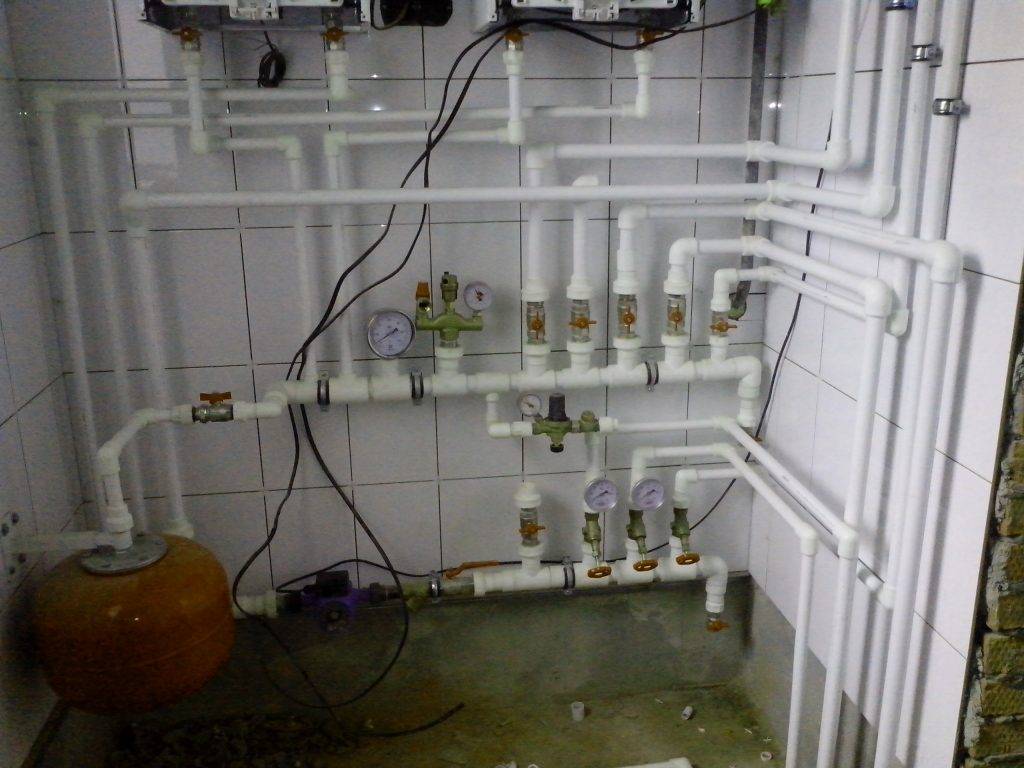

Для установки коллекторной группы следует выделить место возле ввода водопровода в квартиру или дом. Проще организовать все внутри шкафчика или в нише, которую впоследствии зашьют гипсокартоном. Распределение всех элементов делается так, чтобы оставался свободный доступ ко всем элементам, притом не только для визуального контроля, но и для проведения всех необходимых профилактических и ремонтных работ.

Основные требования по комплектации водораспределительного шкафа и последовательность установки оборудования:

1. Непосредственно от ввода устанавливается запорный шаровой вентиль
2. Далее монтируется грязевик, фильтр грубой очистки на 600 мкм. Запаса свободного места вокруг него должно хватать для откручивания заглушки во время прочистки.
3. Счетчик устанавливается с запасом с обеих сторон и с использованием фитингов американка с проушинами для пломбировки. При самостоятельной разводке водопровода оставляется место под установку счетчика, который монтируют лицензированные работники ЖКХ.
4. Обратный клапан так же может быть разборным и обслуживаемым, для чего требуется свободное пространство возле его заглушки.
5. Фильтр грубой очистки 100 мкм устанавливается строго вертикально и к нему предусмотрено подсоединение снизу запорного вентиля и шланга слива в канализацию. Обязательно предусматривается свободный доступ к вентилю и к крепежным гайкам устройства.
6. В канализационной трубе устанавливается тройник, и крепится сифон для сброса воды. Для этого лучше использовать специальные сифоны сухого типа с ниппелем, предотвращающим обратный выход газов из канализации.
7. После фильтра на холодной и горячей воде монтируется перемычка между двумя линиями снабженная шаровым вентилем. Это позволяет прочищать обратным током жидкости сетку фильтра.
8. У редуктора обязательно должен быть запас свободного места со стороны регулировочной гайки для установки специального ключа или ручки.
9. Манометр устанавливается после редуктора.
10. Далее устанавливается фильтр тонкой очистки. Ориентируется он вертикально и так, чтобы был запас места для демонтажа колбы и замены фильтра.
11. Коллекторная группа ориентируется горизонтально с подводом труб сверху или снизу.
12. На каждом отводе устанавливается запорный шаровой вентиль или игольчатый с возможностью плавной настройки напора.
13. Расширительный бачок проще всего установить на коллекторной группе с другой стороны от ввода. Для этого часто предусмотрен соответствующий ввод или возможность установки вместо заглушки.

Существует целый ряд комбинированных устройств, позволяющих сэкономить пространство в распределительном шкафу. Например, совмещенный в корпусе редуктор, фильтр грубой очистки на 100мкм с прочисткой и манометр.

Такие элементы, как коллекторная группа, фильтр тонкой очистки, фильтр грубой очистки на 100мкм, редуктор и расширительный бак, обязательно фиксируются к стене или опорной арматуре шкафа.

Часто систему ГВС дополняют водонагревателем. Отвод холодной воды подсоединяется в качестве первого элемента соответствующей коллекторной группы, обратная линия для горячей воды подсоединяется как первый элемент коллектора ГВС.

Еще одно требование касается распределения труб. Нужно свести к минимуму количество колен и поворотов, полностью исключить использование тройников, кроме места установки перемычки между холодной и горячей водой.

Для прочистки фильтров следует перекрыть входной вентиль на линии, где установлен фильтр, и открыть вентиль на перемычке. При открытии крана для сброса, вода из соседней линии начнет течь в обратном направлении через сетку фильтра, срывая накопившийся мусор и отправляя его в канализацию. Для прочистки достаточно открыть напор полностью и выдержать в течение 20-25 секунд. Далее закрывается вентиль сброса и вентиль на перемычке, открывается ранее перекрытый вентиль на вводе.

От коллектора разводку лучше выполнять металлопластиковой трубой, которую легко можно согнуть и проложить по маршруту без дополнительных соединителей муфт и колен и замуровать в стяжку или стены. Обязательно соблюдается допустимый радиус изгибов, в соответствии с требованием производителя.

https://youtube.com/watch?v=U5jDjaIVX44%3F

Водопровод в квартире: что нужно знать перед монтажом

Первым делом проанализируйте ваши цели и задачи: какими должны быть комнаты с водопроводом, как и где примерно будут проходить трубы, сколько времени, сил и средств вы готовы потратить на обновление разводки. Система может быть двух типов:

1. Открытая. Коммуникации на виду. Монтаж и усовершенствование системы водопровода в процессе эксплуатации проще и быстрее. Обслуживание и ремонт — удобнее.
2. Закрытая. Водопровод «зашит» в стены или пол. Комната выглядит эстетично, сэкономлено место. Открытыми обязательно остаются разъёмы: муфты, переходники, фитинги и т.п. Это требует большей точности расчётов и усердия. Впоследствии вы не сможете контролировать состояние таких труб, даже для мелкого ремонта потребуется демонтаж облицовочного участка на стене.

Для самостоятельной разводки водопровода на дому обычно выбирают трубы из пластика или металлопластика. Чугун, медь не используют из-за трудностей с их нарезкой, сваркой и другими манипуляциями. Металлопластиковые трубы — лучший вариант для водопровода. Но чаще выбирают пластиковые. Они не менее надёжны и просты в укладке, а низкая теплопроводность отлично подходит для горячего водоснабжения (ГВС).

Совет. Среди пластика наиболее удачным вариантом специалисты называют полипропилен. Правда, для соединения нужен специальный сварочный прибор.

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали. Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

Коллекторная схема разводки труб

• главная магистраль подачи холодной воды;
• вентиль для перекрытия главной трубы;
• фильтры и редукторы основной магистрали;
• коллектор-распределитель основной трубы;
• вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
• вентиль, блокирующий приток горячей жидкости от нагревателя;
• главная магистраль подачи горячей жидкости;
• вентиль для перекрытия основной трубы с горячей жидкостью;
• фильтры и редукторы главной магистрали подачи горячей жидкости;
• коллектор-распределитель главной магистрали подачи горячей жидкости;
• краны, блокирующие приток горячей жидкости к полотенцесушителю;
• прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Схема

Прежде всего, необходимо грамотно составить схему разводки будущей системы.

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

• места установки, а также размеры сантехники;
• точную длину и положение всех труб;
• места поворотов, а также углов изгиба труб;
• где будут находиться водяные фильтры и счетчики;
• максимально возможный в каждом месте диаметр коммуникаций;
• количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения

Пошаговый алгоритм работ

Для монтажа разводки водоснабжения в квартире не обязательно проходить специальное обучение. Достаточно понимать принцип ее действия, и какие устройства эту работу выполняют. Начинается работа с монтажа аварийного крана.

Установка шаровых кранов

В качестве пропускного устройства применяются шаровые краны, которые позволяют сделать разводку труб безопасной.

По одному такому крану устанавливают на горячее и холодное водоснабжение сразу после центрального стояка. С их помощью регулируется подача воды в квартиру и выполняется аварийное отключение всей сети водоснабжения.

Установка счетчиков для горячей и холодной воды

После шаровых кранов комплектуются узлы для учета расхода горячей и холодной воды. Каждый из них состоит из фильтра грубой очистки, обратного клапана и счетчиков ГВС и ХВС.

Монтаж редукторов

Редуктор нужен для стабилизации давления. Используют механические и электронные устройства. Последние предотвращают гидравлические удары, вызывающие повреждения стиральных и посудомоечных машин, другой сантехники.

В случае подключения бойлера требуется установка обратного клапана, который тоже относится к регулирующим приборам. Он предотвратит обратный ток воды из бака бойлера в стояк. Редукторы и обратные клапаны монтируют после узлов учета воды.

Установка коллектора

Если система разводки лучевая, то следующим шагом станет монтаж сантехнических коллекторов. Эти устройства нужны для распределения воды между потребителями. Коллекторы подбирают с числом выходов, соответствующим количеству точек водоразбора.

Для аварийных отключений веток в начале каждой из них устанавливают шаровый кран. Если есть потребность, то здесь же размещают манометры для измерения давления и устройства для защиты от протеканий.

Монтаж водопроводных труб

Заключительным этапом устройства разводки является монтаж отдельных участков труб, по которым вода подается к потребителям. Их укладывают согласно ранее составленному проекту.

Соединение выполняется по технологиям, предусмотренным для каждой разновидности труб.

Подбор распределительного коллектора

Главное правило – диаметр коллектора ни в коем случае не должен быть меньше размера трубы подводящей линии. Чем больше диаметр распределительной «гребенки» – тем лучше для равномерности давления на точках разбора воды и/или теплоносителя.

Неправильный подбор «гребенки» (см. рекомендации выше), например, для водопровода, может вызвать скачки по расходу на разных приборах (см. рис. 2) и вызвать разбалансировку, например, на смесителе.

Если на квартирном вводе горячей и холодной воды не установлены регулирующие клапаны, принудительно стабилизирующие давление в «гребенке», то для квартирных коллекторов особенно важно придерживаться правил последовательности подключения. Присоединять устройства, неравномерность расхода на которых слабо влияет на работоспособность или комфортность водоснабжения, нужно как можно «ниже» по течению воды в «гребенке». Первым следует подключать водонагреватель, затем – смесители, вслед за этим – стиральную и посудомоечные машины (убедившись, что отсечной клапан «нет воды» настроен на давление ниже, чем падение, вызванное изменением водоразбора), и в самом конце коллектора – патрубок сливного бачка (см

рис. 3)

Первым следует подключать водонагреватель, затем – смесители, вслед за этим – стиральную и посудомоечные машины (убедившись, что отсечной клапан «нет воды» настроен на давление ниже, чем падение, вызванное изменением водоразбора), и в самом конце коллектора – патрубок сливного бачка (см. рис. 3).
