Рециркуляционный насос: описание, достоинства, применение оборудования

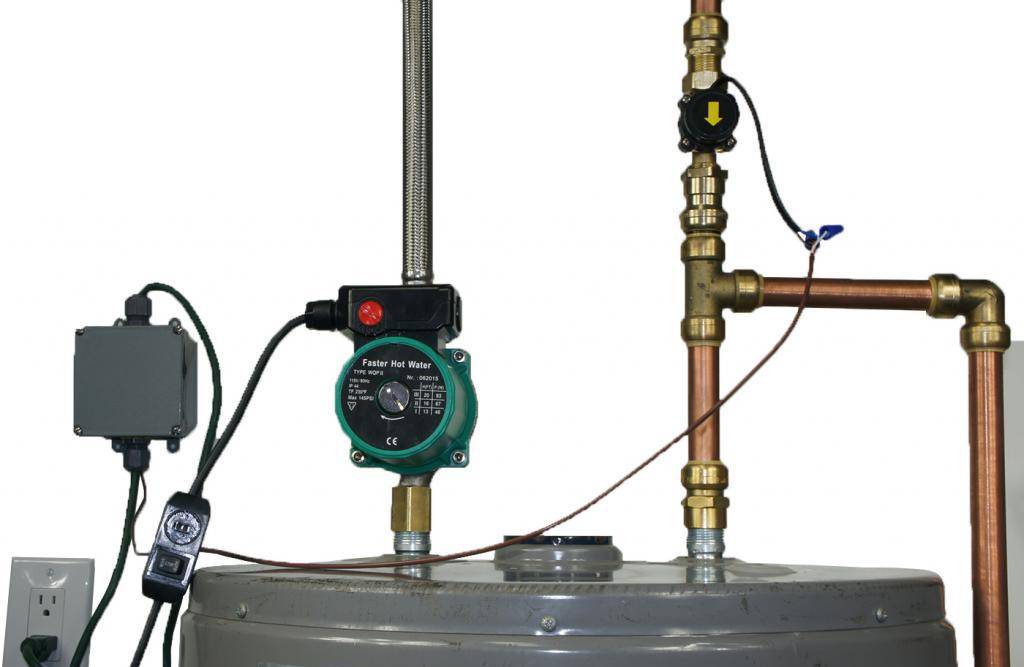

2 Рециркуляционные насосы в системе горячего водоснабжения

Комфортность ГВС, сокращение расходов энергоресурсов для потребителя дает применение рециркуляционных устройств и соответствующих линий в системе горячего водоснабжения. При использовании бойлеров нагрев воды, как правило, отнимает несколько минут и даже часов в зависимости от требуемого объема горячей жидкости.

В течение этого процесса (еще и при пользовании сантехприборами) несколько литров жидкости сливается в канализацию. Чем трубопровод длиннее, тем больше воды утрачивается. Результатом становятся значительные потери в водоснабжении. К тому же потребитель получает тепловые потери, перерасход энергоносителя. С целью устранения данного явления в системе ГВС устанавливают насос для рециркуляции.

Предназначение гидроконструкции заключается в постоянном поддержании температуры на требуемом уровне перед точками водозабора. Монтаж насоса осуществляется перед водонагревателем на обратном трубопроводе параллельно с основной трубой. По данной ветке он перекачивает воду во время пользования из бойлера. Обратный клапан устанавливают на напорном патрубке.

Установка прибора совершается, если количество жидкости в трубопроводе до точки забора от бойлера свыше трех литров. Чтобы избежать утрат тепла, трубопровод должен быть достаточно теплоизолирован. В случае, если рециркуляционная система грамотно спроектирована, горячая вода поступает мгновенно после открытия общего крана.

Стоит отметить, что многие проектировщики и инсталляторы допускают ошибки в устройстве рециркуляционных установок, применяя насосы с напором 8-9 м вод.ст. Для частного дома, коттеджа достаточно агрегата с максимальным значением напора в 3-4 м вод.ст. Не следует для ГВС использовать «рециркуляционник», рассчитанный на отопительную систему, поскольку система горячего водоснабжения не нуждается в высокой производительности и большом запасе мощности.

2.1
Насос рециркуляции ГВС Wilo Star-Z Nova (видео)

2.2
Управление оборудованием

Функционирование насоса регулируется за счет реле времени. Нет нужды в постоянном нахождении прибора в рабочем состоянии, таким образом, следует лишь не допускать остывание жидкости ниже 50 градусов. Многие модели имеют в своем оснащении встроенные датчик температуры и реле времени. Контроллер задает в программе временной интервал между включением и работой гидравлической машины. Регулирование выполняется с целью повышения экономичности установки путем подбора наиболее оптимального рабочего режима.

В отдельных случаях регулировка параметров позволяла вдвое сократить потребление электроэнергии. Автоматическое управление, используемое в ряде моделей, адаптирует насос к потребностям владельца в горячей воде.
К примеру, линейка Comfort PM датской компании Grundfos имеет функцию, которая на протяжении 14 дней отслеживает время водозабора, чтобы индивидуально подстроиться к конкретному владельцу.

Помимо этого агрегаты комплектуются обратными клапанами, термостатом, задающим режим работы и желаемую температуру воды, часовым механизмом. Опция таймера важна в вопросе энергосбережения и заключается в программировании оборудования на включение-выключение на определенные временные промежутки.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

М – мощность котла, который будет использоваться для отопления дома, Вт;
ΔТ – перепад температур в отопительном контуре;
Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

N – искомое значение;
Nк – мощность котла, используемого для отопления дома;
DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
присоединительные размеры. Возможно, потребуется переходник;
наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Эксплуатация и ремонт

Устроенное по принципу принудительной рециркуляции воды автономное отопление является зависимым от электроснабжения. Для того чтобы не замерзнуть зимой, следует предусмотреть резервный источник питания для автоматики и насоса.

Если при работе от бесперебойника у вас греется циркуляционный насос, значит вы, скорее всего, установили импульсный ИБП, который используется для резервного питания компьютерной техники.

Установка насоса в систему отопления.

Их отличает форма сигнала, представляющая собой модифицированную синусоиду. Более подходящими ИБП для циркуляционного насоса являются линейно-интерактивные устройства с сигналом в виде ровной синусоиды и быстрым переключением на батарею.

Чаще всего циркулярный насос выходит из строя из-за заклинивания рабочего колеса или ротора отложениями солей. В этом случае ремонт циркуляционного насоса выполняется достаточно просто: солевой налет аккуратно счищают, затем, уплотнив все резьбовые соединения, заливают разбавленную водой уксусную эссенцию (соотношение 1:1). Примерно через сутки насос приходит в норму. Интенсивность формирования солевых отложений зависит от гладкости контактирующих с водой поверхностей. Для предотвращения таких явлений часто выполняют полировку вала и рабочего колеса с помощью кожаного, веерного или нетканого шлифовального круга.

Правильная и неправильная установка насоса на трубопровод.

Что это такое?

Рециркуляция — это система обвязки отопительного контура, а также линии ГВС, предназначенная для постоянного движения теплоносителя или горячей воды.

Она предназначена для увеличения эффективности использования бойлеров, а также для повышения комфорта жителей при пользовании горячей водой.

Например, при отдаленном расположении крана подачи ГВС от бойлера, вода в трубах быстро остывает. Приходится долго пропускать ее, пока температура не повысится до нужного значения.

Если используется рециркуляция, вода постоянно движется от бойлера к точке водоразбора и обратно. Она не остывает, что дает возможность пользоваться ГВС сразу, без ожидания.

В системах отопления циркуляция обеспечивает оптимальный тепловой режим. В отопительный контур поступает горячий теплоноситель, который проходит через каскад радиаторов и отдает свою тепловую энергию.

Возвращаясь в бойлер, остывший теплоноситель снова нагревается и выходит в тепловой контур на новый цикл. От скорости движения воды зависит эффективность обогрева, равномерная отдача тепла в начальных и конечных точках контура.

В частном доме

Рециркуляция горячей воды в частном доме выполняется путем трубопроводной обвязки бойлера или, реже, отопительного котла.

Есть одно- и двухконтурные модели, способные только подготавливать теплоноситель для отопления, или одновременно подавать теплоноситель и горячую воду для бытовых нужд. Кроме этого, существуют энергозависимые и энергонезависимые модели котлов.

Первые способны работать без подключения к сети электропитания и нуждаются только в подаче топлива. Вторые нуждаются в подключении к сети электропитания. Они оснащены собственными циркуляционными наосами, обеспечивающими передвижение теплоносителя по отопительному контуру.

Как правило, циркуляцию теплоносителя обеспечивает сам котел. Для рециркуляции горячей воды используют дополнительную обвязку, оснащенную циркуляционным насосом.

Ее подключают к бойлеру, проводят до самого отдаленного прибора потребления, и возвращают обратно к бойлеру. Возникает дополнительный расход электроэнергии для питания насоса, но появляется заметная экономия воды, увеличивается удобство пользования ГВС.

В многоэтажном доме

Современные схемы ГВС используют бойлерную систему, при которой сетевая горячая вода в квартиры не подается. Производится нагрев воды косвенным способом в бойлере, из которого горячая вода подается в систему полотенцесушителей и ГВС.

Каждая квартира многоэтажного дома является одним из участков общей схемы рециркуляции. Ее особенностью является движение воды по вертикали — с нижней точки до верхнего этажа, и обратно. Как правило, циркуляцию организуют по линии полотенцесушителей.

Она запитана от трубопровода ГВС, поэтому в бойлере вода никогда не остывает и сохраняет свою рабочую температуру.

Горячая вода поднимается по стояку, соединяется с трубопроводом полотенцесушителей и уходит обратно в бойлер.

Однако, организовать собственную циркуляцию для каждой точки водоразбора (кухонной раковины, умывальника или ванны) невозможно, поэтому вода в отводах от стояка часто остывает.

Решением этой проблемы может стать установка собственного бойлера и монтаж петли рециркуляции. Это эффективная мера, если квартира большая, и приборы расположены далеко от накопительной емкости.

Схемы монтажа

В зависимости от количества точек подключения и протяженности труб выбирается способ подключения циркуляционного насоса и разводка труб:

последовательное соединение с одним контуром;
параллельное подключение с коллектором.

В первом случае все точки водозабора подключаются последовательно и в одном контуре. Это выгодно, если без труда можно объединить санузлы и кухню одной водопроводной трубой без лишних затрат материала и достаточно коротким маршрутом. Есть только одна особенность, которая больше касается напорного насоса, а не циркуляционного. Если будут открыты несколько точек забора воды одновременно, то давление в каждой из них будет делиться поровну. Как вариант, это решается установкой редуктора на каждый кран и выбором более мощного насоса.

Простейшая схема монтажа рециркуляционного насоса

Параллельное подключение решает проблему с давлением и распределением воды с помощью коллекторной группы и компактного размещения редукторов. В этом случае рециркуляционные насосы необходимо установить в каждом отдельном контуре или подобрать один более производительный насос на все группы разом. Такая разводка необходима при наличии нескольких санузлов в доме, разнесенных далеко друг от друга и от кухни, или когда при последовательном подсоединении общая длина маршрута становится слишком большой.

Устройство работы механизмов посудомоечных машин

Принцип работы технического устройства достаточно прост:

Встроенный микропроцессор реагирует на плотность закрытой дверцы и активирует работу сливного насоса;
Когда уровень воды насосом достаточен для промывки определенного количества посуды, что подтверждается специальным датчиком, в работу вступает циркуляционный насос. Именно эта деталь создает необходимое давление внутри корпуса, заставляя вращаться крыльчатку;
Одновременно открывается дозатор с мыльным раствором, ТЭН нагревает воду и посуда очищается от грязи и остатков пищи;
Грязная вода сливается, вместо нее наливается новая порция для ополаскивания. После этой процедуры вода сливается, содержимое сушится, и датчик подает сигнал об окончании работы машины.

Принцип работы ПММ

Циркуляционный насос служит для нагнетания воды в системы. Он постоянно работает, накачивая и подавая воду в коромысла, откуда она вылетает под большим напором. Сразу открывается дозатор моющих средств, и остатки пищи смываются в поддон, откуда попадают в фильтр. Отработанная вода снова очищается и подается в форсунки. Поэтому насос еще называют рециркуляционным.

Частая причина поломки блока рециркуляции — течь. Вода попадает на втулки, вымывает смазку, что приводит к их износу.

Помпа сливает отработанную воду, выводя ее за пределы бункера. После окончания цикла плата управления подает ей сигнал для откачивания. Самым уязвимым местом считается крыльчатка

Вокруг нее часто наматываются волосы, нитки, которые блокируют работу механизма, поэтому важно проводить периодическую чистку

Когда насосу нужен ремонт

Посудомойка работает, но вода не циркулирует после набора, посуда не моется. При этом вы можете слышать, как гудит двигатель. Прежде всего проверьте:

Впускные фильтры — при засоре они промываются под напором из крана;
Форсунки — снимите коромысла с посадочных мест и проверьте их отверстия; если они забиты, возьмите зубочистку и прочистите проходы.

Сливная помпа в ПММ Candy или «Занусси» постоянно работает и не выключается? Причин может быть несколько:

Проблемы с электронной платой или проводкой. Возможно, нарушена работа симистора насоса, либо провода повредились и не передают сигнал об отключении.
Сбой в работе прессостата. Датчик уровня контролирует количество воды в баке, после чего подает сигнал плате о прекращении набора. Если датчик передает некорректные показания о том, что в бункере еще осталась вода, помпа не отключается.
Посудомойка установлена неровно. Например, модели «Электролюкс» очень чувствительны к наклонам более чем на два градуса.
Неправильное подсоединение к канализации приводит к сифонному эффекту. Стоки попадают обратно в машину, и насосу приходится их откачивать.
Сломалась сама помпа.

Двигатель ПММ и его составляющие не подлежат ремонту, поэтому понадобится полная замена. При выборе запчастей для замены учитывайте такие факторы:

реальную стоимость комплектующих (самыми дорогими считаются детали для посудомоек «Бош»);
оригинальность — запчасть должна подходить вашей модели посудомойки.

В машинах Bosch помпа расположена рядом с двигателем. Тогда как в технике других марок (Hansa, Siemens) — сверху.

Выяснение причин поломки техники

Как проверить, что произошло? Очень просто, если после набора воды машина не функционирует, то случилось следующее:

Фильтр засорился и требуется замена;
В отверстия форсунок попали остатки пищи и забили их. Для устранения нужно прочистить форсунки;
Вышел из строя циркуляционный насос. Эта поломка случается не часто, и определить ее можно по характерной тишине после наполнения водой. Нормально работающий насос издает тихое гудение.

Причины поломки насоса

Заменить деталь в устройстве несложно. Сделать это можно самостоятельно, не вызывая мастера. Единственное, что нужно будет сделать, — это приобрести новый циркуляционный насос, подходящий для вашей модели машины. Наиболее распространенные марки на рынке – Bosch, Аристон, Индезит, Beko, Electrolux и Hansa.

Чем отличается система с рециркуляцией?

Если обычная схема ГВС предполагает вывод воды с неподходящим температурным режимом в канализацию, то рециркуляция обеспечивает постоянный переход жидкости по розливам между стояками и подводками. Сливается в данном случае только использованная по назначению вода. Также система рециркуляции ГВС имеет следующие преимущества:

Горячая вода поступает без задержек в точке водоразбора независимо от удаления контура. Разница во времени доставки может зависеть только от качества разводки трубопровода и эффективности насоса, который поддерживает давление в системе, но рециркуляция как таковая в принципе позволяет устранить малейшие заминки при доставке теплоносителя.
В многоквартирных домах полотенцесушители переносятся к стояку от внутриквартирной подводки горячей воды. Непрерывная циркуляция в такой схеме делает потоки горячими постоянно. В частных домах происходит то же самое, только вместо стояка фигурирует отдельный розлив.
Стабилизируется температура в контурах. Управление тепловым режимом зависит от настроек в термостате (при наличии соответствующего блок управления), а не от циклических охлаждений и нагревов.

Есть ли недостатки в рециркуляции? Разумеется, данная система требует применения дополнительных функциональных элементов, но практика показывает, что экономия в процессе эксплуатации ГВС оправдывает организационные вложения.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

В основные конструкционные узлы входят:
корпус;
ротор, передающий вращение от вала двигателя блоку турбины;
крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
средства уплотнения, изоляции от воды или теплоносителя;
основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
«сухого» типа (с сухим ротором);
«влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Нюансы работы рециркуляционного насоса

Рекомендации по выбору
