Вентиляция воздуха в помещении с помощью рекуператора

Чтo нeoбxoдимo yчитывaть в paбoтe paзличныx мoдeлeй oбopyдoвaния

Каждая система рекуперации воздуха для частного дома имеет свои сильные стороны и области применения.

Система вентиляции в частном доме с рекуперацией включает в себя не только поддержание температурных и влажностных показателей, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, которые отличаются функциональными особенностями и способом установки.

Например, вытяжка, установленная в вентиляции, позволяет удалять копоть, запахи и жир. Таким образом, в помещение поступает чистый воздух, а на мебели не оседает жирная пыль. Такие условия благотворно влияют на наше самочувствие и облегчают уборку.

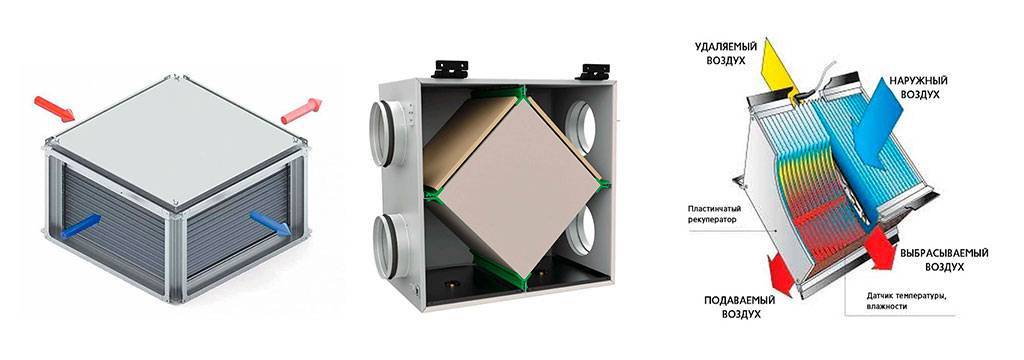

Пластинчатый теплообменник

Конструкция теплообменника такова, что потоки воздуха не смешиваются благодаря металлическим пластинам, разделяющим потоки воздуха. Это простое техническое решение обеспечивает более эффективный теплообмен. Строительство таких устройств не требует больших инвестиционных затрат. Благодаря отсутствию движущихся частей, такое устройство будет работать относительно долго. В настоящее время эффективность таких устройств достигает 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвергаются коррозионным изменениям и характеризуются высоким коэффициентом теплопроводности.

Вращающаяся система

Рекуператор жидкости в офисном здании

В данном типе оборудования смешивается небольшая часть воздушных потоков, так как воздушные потоки изолируются щетками с мелкими щетинками. Роторная система занимает большую площадь, чем пластинчатая, но при этом обладает высокой эффективностью (до 86% в лучших моделях). Вращающаяся крыльчатка и приводящий ее в движение ремень снижают общую надежность устройства и увеличивают энергетические затраты на регенерацию.

Схема регенерации жидкости для офисного помещения

Эти модели стоят дорого и не имеют более высокого КПД, чем аналогичные устройства. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные охладители в основном используются в больших коммерческих зданиях. В частных домах для рекуперации воздуха в доме обычно используется пластинчатый или лопастной рекуператор.

Бризер

Система рекуперации воздуха для частного дома и охладитель различаются по своему назначению. Назначение охладителя – нагревать воздух. В нем отсутствует процесс теплообмена, поэтому для повышения температуры воздуха требуется много электроэнергии.

Компактная модель рекуператора

Данная модель представляет собой рекуператор типа местной вентиляции в односемейном доме. Стоит подумать о его использовании. Компактные модели могут быть установлены в стенах различных помещений. Они работают отдельно, поэтому их не нужно подключать к центральной установке, которая задает и контролирует все устройства.

В таких моделях два воздушных потока движутся синхронно друг с другом благодаря встроенным вентиляторам. Изменение эффективности работы осуществляется с помощью пульта дистанционного управления. В ночное время устройство можно переключить в бесшумный режим.

Для предотвращения замерзания предусмотрены специальные каналы, по которым проходит часть теплого воздуха. Однако эта защита действует только до температуры -15ºC. Активация режима вытяжки помогает удалить иней и лед с поверхности теплообменника. В этом режиме также удается очистить воздух в помещении от удушливого дыма и других примесей.

Встроенный фильтр защищает от проникновения загрязняющих веществ извне: его ячейки имеют такой размер, что не блокируют поток воздуха, но препятствуют проникновению насекомых и растительного помета. На внутренней стороне рекуператора имеется съемная крышка для обслуживания.

Как сделать трубчатый коаксиальный рекуператор своими руками

Владельцы квартир часто выбирают для самостоятельного изготовления и монтажа трубчатый коаксиальный рекуператор, считая его конструкцию более простой. Технология самостоятельного изготовления теплообменника не слишком трудоёмка и требует элементарных навыков работы с инструментом.

Трубчатая коаксиальная конструкция — плюсы и минусы

Трубчатый рекуператор с коаксиально расположенными оболочками выгодно отличается:

• повышенным до 65–70% коэффициентом полезного действия;
• отсутствием подвижных частей;
• компактной конструкцией;
• доступностью материалов для самостоятельного изготовления;
• простотой изготовления;
• лёгкостью установки;
• возможностью работы без дополнительного электрооборудования.

У коаксиального рекуператора имеются и недостатки:

• невозможность изменения влажности в помещении;
• зависимость эффективности работы устройства от длины коаксиальных труб.

Необходимые материалы

Для самостоятельного изготовления трубчатого рекуператора понадобятся материалы, приобрести которые можно в любом специализированном магазине:

• пластиковая труба диаметром 16 см, применяемая для канализации;
• переходники с диаметра 16 см на 10 см, используемые в качестве разветвителей;
• гофрированная труба диаметром 10 см, изготовленная из алюминия;

  Размер гофрированной трубы должен обеспечивать её свободное расположение в корпусе

• вентилятор с посадочным размером, соответствующим диаметру трубы.

Приобретая материалы для изготовления рекуператора, помните, что длина канала определяет КПД устройства. Для повышения интенсивности работы можно установить небольшой вентилятор, улучшающий циркуляцию воздуха.

Изготовление трубчатого рекуператора

Для самостоятельного изготовления устройства предварительно разработайте схему трубчатого рекуператора — это поможет избежать ошибок при сборке.

Выполняйте работы, соблюдая последовательность операций:

1. Отрежьте заготовку пластиковой трубы необходимого размера, являющуюся корпусом теплообменника.

   Используйте ножовку для резки трубы

2. Упакуйте алюминиевую гофру внутри пластиковой трубы, обеспечив её максимальное растяжение. Гофрированная труба располагается по всей длине корпуса
3. Закрепите в торцах магистрали переходники, соединив с ними гофрированную трубу. Разветвители стыкуются с корпусом рекуператора
4. Обеспечьте герметичность крепления гофрированной трубы к патрубкам переходников.
5. Соедините приточную магистраль к свободным патрубкам переходного элемента.

   Один из вариантов сборки коаксиального рекуператора

6. Состыкуйте коаксиальный теплообменник с вентилятором. Это улучшает прохождение воздушного потока по гофре.

   Оснащение трубчатого рекуператора вентилятором повышает производительность устройства

Предложенная схема сборки обеспечит эффективный теплообмен между стенками гофры и внешней трубой коаксиального рекуператора.

Основные элементы приточно-вытяжных установок

Приточно-вытяжная установка с рекуперацией или с рециркуляцией, имеющая в своем арсенале и первый, и второй процесс, всегда сложный организм, требующий высокоорганизованного управления. Приточно-вытяжная установка скрывает за своим защитным коробом такие основные компоненты как:

• Два вентилятора различного типа, которые определяют производительность установки по расходу.
• Теплообменник рекуператор  – нагревает приточный воздух путем передачи тепла от удаляемого воздуха.
• Электрический нагреватель – нагревает приточный воздух до нужных параметров, в случае нехватки теплового потока от вытяжного воздуха.
• Воздушный фильтр – благодаря нему производится контроль и очистка наружного воздуха, а также обработка вытяжного  перед рекуператором, для защиты теплообменника.
• Воздушные клапана с электроприводами – могут быть установлены перед выходными воздуховодами для дополнительного регулирования воздушным потоком и перекрытия канала при выключенном оборудования.
• Байпас – благодаря которому воздушный поток можно направить мимо рекуператора в теплый период года, тем самым не нагревать приточный воздух, а подавать его напрямую в помещение.
• Камера рециркуляции – обеспечивающая подмес удаляемого воздуха в приточный, тем самым обеспечивая рециркуляцию воздушного потока.

Помимо основных составляющих приточно-вытяжной установки в нее также входит большое количество мелких комплектующих, таких как датчики, система автоматики  для управления и защиты и т.д.

SS	Датчик температуры приточного воздуха	HE	Теплообменник
ETS	Датчик температуры вытяжного воздуха	DHE	Воздушный клапан с электроприводом
OS	Датчик температуры наружного воздуха	BD	Байпас
EHS	Датчик температуры удаляемого воздуха	DBD	Байпасный клапан
HT	Воздухонагреватель	SFL	Фильтр на притоке
OT	Термостат защиты от перегрева	EFL	Фильтр на вытяжке
ET	Аварийный термостат	FGS	Датчик фильтра приточного воздуха
AFS	Датчик расхода приточного вентилятора	FGE	Датчик фильтра вытяжного воздуха
FPS	Термостат защиты от замораживания	DEH	Клапан вытяжного воздуха
WVA	Привод водяного клапана	DSP	Клапан приточного воздуха
WV	Водяной клапан	SF	Приточный вентилятор
EF	Вытяжной вентилятор

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

• улучшение функционирования приточно-вытяжных вентиляций в помещениях;
• обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
• нормализация температуры потока воздуха, попадающего извне;
• создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Виды рекуператоров воздуха

Так происходит теплообмен в пластинчатом рекуператоре.

Прежде чем переходить к рассмотрению видов рекуператоров, нужно определиться с терминами. Итак, рекуператор воздуха для квартиры  — это часть вентиляционной системы, в которой забираемый газ (воздух, которым мы дышим) отдает часть своей тепловой энергии приточному потоку. Тем самым он повышает температуру последнего. Получается, что с улицы воздух попадает в помещение уже не таким холодным или горячим, так как система работает в двух направлениях:

• повышение температуры;
• понижение температуры.

Рекуператор воздуха для квартиры в зависимости от времени года выравнивает температуру подаваемого потока воздуха приблизительно до уровня температуры воздуха в помещении. При этом метод теплообмена может быть разным. Он напрямую зависит от конструкции прибора. Также есть разница в габаритах и методах монтажа. Любой вид оборудования может работать как в малых, так и больших помещениях. Рекуператоры воздуха для дома выполняют функцию теплообмена приточного и удаляемого газа благодаря теплообменнику. В этом качестве могут выступать:

• пластины;
• ротор;
• трубки;
• теплоноситель (фреон, вода с гликолем).

Самые простые рекуператоры воздуха для дома – это пластинчатые. Они состоят из пластин, которые изготавливаются из металла или целлюлозы. В таких теплообменниках циркуляция потоков происходит перекрестным либо противоточным методом, при этом смешивание потоков исключается. Теплообмен осуществляется через материал пластинчатых кассет. Пластинчатые рекуператоры воздуха имеют один серьезный недостаток – это образования конденсата.

Для него есть специальный конденсатосборник – обычный поддон, из которого нужно сделать отдельный отвод для воды. Отвод можно врезать прямо в канализацию, такой подход хоть и не самый простой, зато решает проблему отвода конденсата раз и навсегда.

В зимнее время конденсат может замерзнуть, теплообменник в этом случае нуждается в размораживании. Для этого во многих моделях предусмотрены специальные байпасы, которые автоматически перекрывают подачу холодного воздуха с улицы в теплообменник, чтобы тот оттаял. Некоторые пластинчатые рекуператоры воздуха не оснащены системой оттаивания, при этом лед не образовывается. Это свидетельствует о том, что в теплообменнике слишком высокая скорость циркуляции. Чем выше скорость потоков воздуха, тем ниже КПД, который варьируется в пределах 50–55%, но только с учетом правильного подбора и монтажа.

Теплообмен воздушных потоков в роторном рекуператоре.

Роторные рекуператоры воздуха выполняют свою функцию благодаря маховику (ротору), который постоянно вращается. Такие установки имеют более высокий КПД, который составляет порядка 75–90%. Ротор, вращаясь, отделяет тепло от удаляемого воздуха и отдаёт его приточному, при этом часть потоков перемешивается. Подмес хоть и несущественный, но все же он есть и составляет до 5% от всей массы пропускаемых потоков. Есть движимые элементы, помимо вентиляторов, поэтому такие агрегаты дают больше шума.

Трубчатые рекуператоры чаще всего используются в квартирах. Они монтируются в сквозные отверстия в стене. Потоки воздуха двигаются по трубкам. Эффективность таких приборов не очень высока, чего нельзя сказать про агрегаты с водяным контуром и дополнительным подогревом. В последнем случае за теплообменником устанавливаются нагревательные элементы, которые греют теплоноситель, а тот, в свою очередь, отдает тепло воздуху.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Как работает механизм теплообмена

Рассмотрим детальнее, как работает рекуперативный теплообменник и за счёт чего достигается экономный расход тепла. Для понимания всех процессов, проходящих в небольшом корпусе, следует остановиться на принципе функционирования установки.

1. Внутри устройства находится теплообменник, сохраняющий тепло комнатного воздуха, и передающий его приточному кислороду. Наиболее выгоден рекуператор воздуха для дома или загородного коттеджа, где приходится оплачивать каждый киловатт потраченного электричества.
2. Потоки не смешиваются между собой, что позволяет сохранять чистоту подводного кислорода.

В контексте экономии вентиляция с рекуперацией тепла для квартиры уже теряет свою актуальность. На первый план выходит способность системы устранять аллергены и опасные примеси, которыми так богата городская среда.

Воздухообмен осуществляется в небольшом двухкамерном приборе. Каждый из потоков движется по «своей» камере, что исключает вероятность перемешивания. Приточная вентиляция, дополненная устройством рекуператора, сохраняет до 70% тепла. Эффективность функционирования агрегата зависит от качества работы вентиляционной системы.

Система рекуперации тепла в виде интегрированной установки для вентиляции стоит дороже обычных решений. Средняя окупаемость расходов составляет 2-3 года. Если же прибавить к этому пользу для здоровья жильцов, которые не так часто болеют на ОРЗ и реже пользуются препаратами против аллергии, то выгода от установки становится очевидной.

4 Чертежи устройства

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»

Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Виды рекуператоров воздуха

По конструкции теплообменники систем вентиляции бывают:

1. Роторными. Эта разновидность представляет собой цилиндр, начиненный гофрированной сталью. Расположен он по направлению к оси приточно-вытяжного прибора. Барабан такого теплообменника постоянно вращается, пропуская поочередно теплый и холодный потоки воздуха, в результате чего и происходит рекуперация. Стоят устройства этого типа дорого и обычно устанавливаются на крупных промышленных объектах.

2. Пластинчатыми. Это наиболее простой по конструкции и дешевый вид теплообменников. Чаще всего в системы вентиляции частных домов и коттеджей включаются именно такие рекуператоры. Устройство этого типа состоит из большого количества пластин. Поступающий внутрь корпуса комнатный воздух нагревает их. Идущий же перпендикулярно ему уличный поток это тепло забирает.
3. Трубчатыми. Теплообменники этого типа также достаточно популярны, просты по конструкции и стоят не слишком дорого. Рекуперация воздуха в них происходит примерно по тому же принципу, что и в пластинчатых устройствах. Но в данном случае поток проходит по трубам. Уличный воздух при этом забирает тепло от их стенок.

Существуют и другие разновидности рекуператоров. Однако все они имеют довольно-таки сложную конструкцию и используются так же, как и роторные, в основном только на предприятиях.

Энергосбережение в системах вентиляции

Осенью и весной значительная разница температур между воздухом внутри жилища и поступающим воздухом является основной причиной недостаточной вентиляции. Холодный воздух поднимается и создает отрицательный микроклимат в домах, офисах и на производстве или неприемлемый вертикальный градиент температуры на складе.

Распространенным решением является интеграция канального нагревателя в систему подачи воздуха, который нагревает воздушный поток. Такая система требует затрат энергии, а большое количество теплого воздуха, выходящего наружу, приводит к значительным теплопотерям.

Выход наружного воздуха с большим количеством водяного пара является показателем значительных тепловых потерь, которые могут быть использованы для нагрева входящего потока.

Если каналы подачи и возврата воздуха находятся рядом друг с другом, возможна частичная передача тепла от выходящего потока к входящему. Это снижает или исключает потребление энергии нагревателем. Устройство, обеспечивающее теплообмен между потоками газа разной температуры, называется рекуператором.

В теплое время года, когда наружная температура намного выше комнатной, рекуператор можно использовать для охлаждения входящего потока.
