Котлы на отработанном масле своими руками

Горелка Бабингтона своими руками

Достойной альтернативой магазинным горелкам будет изготовление горелки на отработанном масле своими руками. Для начала требуется определиться с типом устройства. Эжекционные схемы сложны для домашнего производства, а испарительные обладают ограниченной сферой применения. Значит, оптимальным вариантом будет устройство Бабингтона, которое изначально предназначалось для работы на дизельном горючем.

Ключевой принцип действия этой горелки в том, что струя сжатого воздуха подается прямо через слой отработки. Также в устройстве не предусмотрены узкие места, способные забиться грязью. Для создания узлов горелки понадобятся такие материалы:

• Топливный узел — бак с наличием ТЭНа мощностью до 1 кВт из нержавеющего металла. Отстойник с трубой, сгон с дюймовой резьбой и переходником 2/1 дюйм для слива лишнего отработанного масла в бак. Медная трубка с диаметром 1 см и толщиной до 0,15 см. Маслонасос с электродвигателем, оборудованный масляным фильтром с крупной сеткой (можно снять с автомобиля, либо мотоцикла).
• Пневматический узел — компрессор с допустимым давлением 2-4 атм., трубка для воздушной струи диаметром 1-1,5 см.
• Камера смешивания топлива с воздухом — пустой металлический шар, либо полусфера с достаточной толщиной для отверстия в 0,3мм (гайка с заглушкой, дверная ручка из латуни и т.д.).
• Сопло, направляющее пламя в нужную сторону. Длинна 20-40 см, внешняя резьба диаметром 2 дюйма.
• Соединительные части (фитинги) и переходные части (переходники) позволяющие собрать всю узлы в единую горелку.

Подготовка модулей горелки к сборке

Роль ключевой детали отводится полусфере, в которой происходит смешивание отработанного масла с кислородом. В ней нужно просверлить отверстие, влияющее на мощность будущей горелки. Для отопительного котла 15 кВт подойдет форсунка с единственным отверстием в 0,2 мм. Большей мощности горелки можно добиться 3-4 отверстиями 0,1-0,25 мм, с обязательным расстоянием в 0,8-1 см (так факелы с каждого отверстия не будут гасить друг друга). Одно отверстие в четверть сантиметра потребляет 2 л отработанного масла за час работы.

Топливный бак выполняется из стойкого к коррозиям металла, как и отстойник для горючего. Последний оборудуется трубкой, по которой отработанное масло поступает обратно в бак. В нижней части отстойника делают заглушку для слива грязного остатка. В бак встраивается ТЭН, оборудованный регулятором, который будет его отключать при 70°С.

Роль корпуса играет крестовина или тройник, к которым монтируется сопло и переходники. Вверху подача масла, сзади подача сжатого воздуха, внизу переходник под слив излишков топлива. Роль переходников играют заглушки с отверстиями для трубок подачи воздуха и масла.

Двигатель насоса для подачи отработки подключается к сети с напряжением 220В. Масло (отработка) из бака поступает по медной трубке, с одной стороны, трижды обмотанной вокруг сопла, а с другой заведенной в бак через масляный фильтр.

Трубку для воздуха крепят к полусфере с просверленной форсункой и устанавливают переходник-заглушку. Сама полусфера располагается таким образом, чтобы горючее из медной топливной трубки полностью покрывало форсунку, а остатки стекали в отстойник. Компрессор воздуховода также подключается к бытовой сети.

Подготовка горючего для горелки

Устройство, работающее на отработанном масле, потребляет любой вид отработки. Моторные масла с большой водностью перед заливкой смешиваются с дизельным топливом (либо чистым маслом). Отработку с умеренным загрязнением можно заливать сразу.

Пищевые масла желательно отстоять перед использованием, затем слить остаток. Мазут и вязкие ГСМ требуется прогреть до 70-80°С. Для большей эффективности в синтетические и минеральные масла при заливке добавляют 10% дизтоплива.

Техника безопасности

• В помещении, где используется устройство, обязательно наличие огнетушителей.
• Если пол и стены помещения изготовлены из горючего материала, их обшивают асбестом или металлом.
• Горючее хранится на расстоянии, недостаточном для воспламенения от работы горелки.
• Маслянистые подтеки вовремя удаляются.
• Работающую горелку нельзя оставлять без надзора.

Горелка Бабингтона — это надежное устройство, обладающее повышенным сроком эксплуатации и призванное принести экономию владельцу.

3 Особенности конструкции

Основой котла на отработке является испаритель, который позволяет получать насыщенный пар, в последующем сжигающийся в верхней камере аппарата. Сжигание топлива может выполняться в теплогенераторе двумя способами:

• Масло льется на раскаленную поверхность, в результате чего образуется пар.
• Поджигается жидкое топливо, что приводит к появлению насыщенного пара, который догорает в верхней камере.

В устье дымохода располагается неподвижная крыльчатка, которая препятствует быстрому отводу горячих газов, повышая показатели КПД тепловой установки. В камере сгорания за счёт использования заслонки возникают завихрения горячего воздуха, теплообменник и циркулирующий внутри него носитель быстро прогреваются, позволяя обеспечить максимально возможные показатели эффективности теплогенератора.

Механические установки, в которых правильно отрегулирована подача масла на испаритель, будут отличаться великолепной топливной экономичностью. Расход отработки при полной мощности аппарата будет составлять не более 1 литра на час работы прибора. У отдельных модификаций котлов имеется возможность регулировки мощности и расхода топлива, что достигается за счёт уменьшения или увеличения интенсивности подачи масла на испаритель.

Заводские установки котлов на отработанном масле могут иметь один или два контура, что позволяет использовать прибор для отопления и горячего водоснабжения. Такие теплогенераторы станут отличным вариантом для дачи и небольшого частного дома, избавляя домовладельцев от необходимости покупки дорогого газового или электрического бойлера. Двухконтурный котел на отработке будет отличаться топливной экономичностью, надежностью и простотой в эксплуатации.

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
5. Муфта для соединения труб.
6. Шаровый кран на полдюйма
7. Топливный шланг.
8. Бак для хранения топлива.
9. Заготовки для ножек.
10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

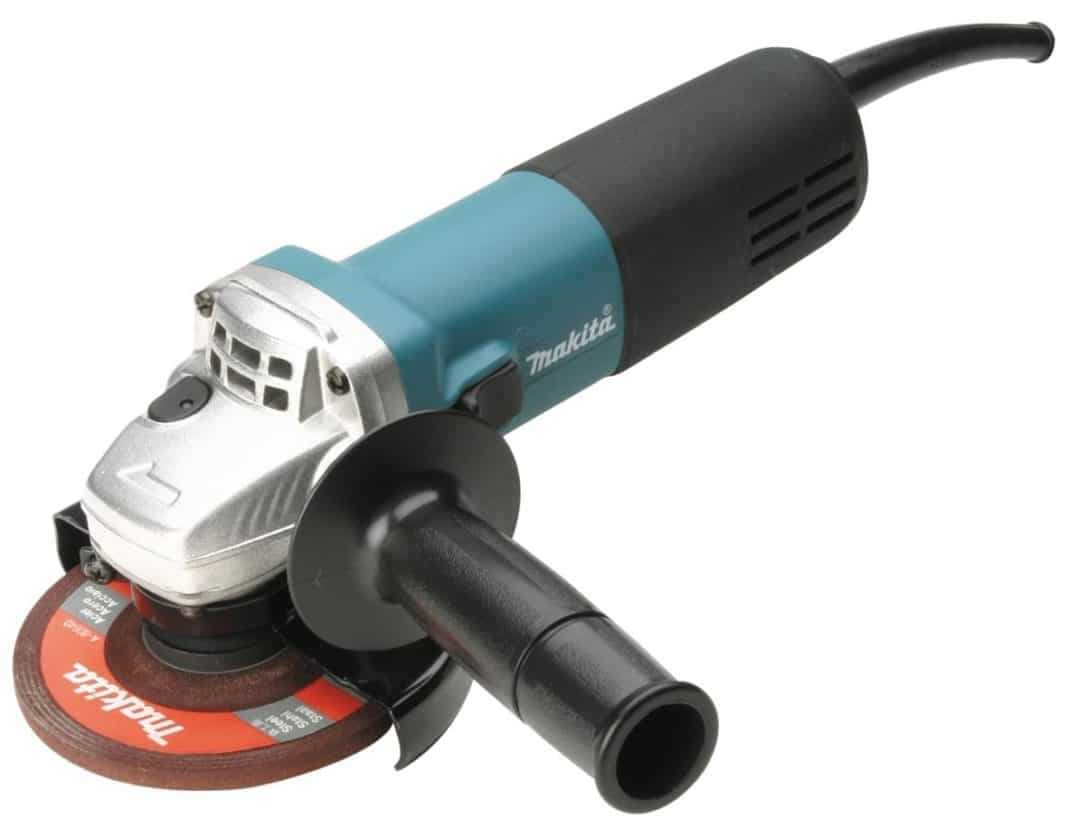

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

https://youtube.com/watch?v=pJDlJUtjQuY

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

Создайте котел своими руками

1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

Конструкция и принцип работы

1. Испарительная. В ней нагревается отработка до 40-55°С для получения масляных паров. В таком состоянии они полностью распадаются и отдают свое тепло помещению. Емкость испарительной камеры должна выдерживать высокую температуру и давление, а внутренние стены обшиты нержавеющей сталью. Задача испарительной камеры, разогреть масло для получения максимального КПД сгорания. При неэффективной работе этой камеры топливо не достаточно выгорает, выделяется мало тепла, а большинство продуктов оседает внутри в виде сажи, забивая горелку.
2. Камера сгорания. В ней происходит непосредственная переработка топлива в тепло. Поступающие с испарительной камеры масляные пары смешиваются с холодным воздухом от вентилятора. В результате конденсации холодных воздушных масс с горячими масляными парами выделяется много тепла, которое нагревает теплообменник. Для упрощенного понимания на рисунке представлен чертеж рабочей системы.

• Вторым агрегатом служит циркуляционный насос, обеспечивающий циркуляцию воды в теплоносителе. При его выборе требуется учесть мощность и рабочее давление.
• Третий агрегат — компрессор для подачи воздуха в камеру сгорания. Без него невозможна конденсация паров и последующее получение тепла
• В зависимости от бюджета и желаемого уровня автоматизации, к обогревателю может подключаться четвертый агрегат — осевой насос, который будет подавать отработку с резервуара.

Рассмотренная выше схема единственная для котлов на отработанном масле, т.к. эффективность обогрева помещения напрямую зависит от нагревания топлива.

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Порядок обслуживания

От качества и регулярности выполнения технического обслуживания котла на отработке зависит его эффективность, уровень теплоотдачи и безопасность эксплуатации. Такой котел нуждается в регулярной чистке, которую удобнее проводить, если установку можно разобрать. Поэтому такую возможность стоит предусмотреть в процессе изготовления.

Для того чтобы почистить котел, нужно:

• снять дымовую трубу;
• взять любую емкость;
• поместить в нее трубу;
• слегка постучать трубой по дну емкости;
• утилизировать высыпавшуюся из дымохода сажу.

Внешнюю часть дымохода можно чистить средствами бытовой химии.

Самодельный котел из кислородного баллона

Для самостоятельного изготовления котла из кислородного (или газового) баллона, оптимально выбирать баллон, емкостью 50 литров.

Понадобятся инструменты:

• Сварочный аппарат
• УШМ (болгарка)
• Газовый резак

Вначале следует обрезать баллон в верхней части, из которой впоследствии можно сделать крышку. Затем вверху баллона нужно проделать отверстие, к которому потом будет подсоединен дымоход.

Согласно схеме, сбоку вырезаем дверцу для загрузки топлива. Дымоход может быть разных размеров, главное, чтобы он обеспечивал наилучшую тягу. Тогда можно получить стабильный пиролизный процесс на протяжении дня. Это удобно потому, что топить придется лишь один раз в сутки, что имеет существенное значение в отопительный сезон.

Схема котла из кислородного баллона

Такой самодельный котел на отработке, имея небольшие габариты и вес всего около 10 кг, выдает 5-6 кВт тепла, при расходе масла около 0.5 литра в час. Можно растопить его и сильнее, но не стоит, поскольку он может взорваться.

Можно усовершенствовать данную конструкцию и сварить конуса, как указано на рисунке. Для их изготовления следует брать конструкционную сталь толще 4 мм. В трубе будет перемешиваться топливно-воздушная смесь, что повысит эффективность работы. Можно установить масляную горелку, еще более усовершенствовав аппарат.

Длину дымохода не следует брать больше 3,5 метра, поскольку из-за существенно увеличившейся тяги, топливо будет уходить в трубу. В результате снизится теплоотдача и повысится расход топлива.

Оптимальные размеры и принцип работы

На правом рисунке расположен водогрейный вариант устройства из баллона. Суть его в том, что из стальной трубки делают несколько витков, располагая их в верхней части зоны, где находится  устройство дожигателя котла. В деталях, можно экспериментировать на месте, исходя из пожеланий.

Для сохранения температуры, змеевик снаружи лучше закрыть защитным кожухом. Снизу в него подается холодная вода, которая нагревается по мере прохождения по спирали, и уходит в водяную систему отопления.

Предлагаемая схема котла на отработке из кислородного баллона настолько хороша, что ее давно используют в промышленном производстве, например, выпускается котел, под названием «Рицца», полностью повторяющий чертежи, по которым делают такие котлы самостоятельно.

Схема котла типа “Рицца”

Оборудование российского производства

В большей части российских котлов реализована другая технология: масло сначала испаряется, а затем его пары поджигаются. Таким образом, устраняются две основные проблемы с горелками: зависимость от качества отработанного топлива,  многоступенчатая его подготовка, забившаяся форсунка.

Котел на отработанном масле для обогрева воздуха

Конструкция таких аппаратов проста: внизу камеры сгорания располагается тарелка. Перед началом подачи масла ее раскаляют, затем на раскаленный металл подают каплями масло. Топливо испаряется, пары поднимаются выше, где смешиваясь с воздухом, догорают.

При правильно настроенном режиме горения (температура в районе 600oC) происходит полное окисление всех составляющих, в том числе и тяжелых битуминозных. Как результат – на выходе получаем азот, пары воды и углекислый газ. При изменении температуры в ту или другую сторону на 200oC в «выхлопе» содержится масса вредных веществ, которые являются канцерогенами, мутогенами, вызывают отравление и еще целый спектр негативных последствий. Потому приобретать стоит именно промышленные сертифицированные агрегаты. Несмотря на их немалую цену (по сравнению с самодельными агрегатами), они окупаются в первый год, максимум – два (из-за дешевизны горючего).

БЕЛАМОС Серия НТ

Водогрейные котлы на отработанном масле «Беламос НТ» не требуют предварительной фильтрации топлива и его разогрева. Встроенный теплообменник позволяет добиться достаточно высокого КПД.  Управляет работой электроника, которая контролирует температуру теплоносителя, поступление масла, отключает котел при затухании пламени. Для удобства обслуживания (требуется чистка камеры сгорания и чаши) имеются технологические люки. Выпускаются котлы на отработке «Беламос НТ» мощностью от 10 кВт до 70 кВт.

Котлы на отработке БЕЛАМОС Серия НТ

Печи  «ЖАР

Печи «Жар» работают на отработанном масле,  дизельном топливе, их смесях. Переход с одного топлива на другое происходит путем перевода переключателя в нужное положение. В печах на отработке «Жар» используется капельный способ подачи топлива, то есть, в них нет горелки и форсунки, которые забиваются и требуют чистки. Все котлы оснащены автоматикой, которая контролирует процесс.

В основном «Жар» — теплогенераторы для отопления производственных помещений но есть и водогрейные котлы. Это модель «Жар-20» мощностью 30 кВт и расходом топлива – 3 л/час. В котле имеется бак для дизельного топлива объемом 20 литров, и для отработки на 60 литров.

Печи отопительные на отработанном масле «ЖАР

Котлы и печи «Теплотерм»

Котлы «Теплотерм» выпускаются мощностью от 5 кВт до 50 кВт, КПД 90%. Водяная рубашка позволяет эффективно снимать тепло с корпуса и обеспечивать отопление помещений площадью от 50 м2. Выносной маслонасос может быть опущен в канистру или другую емкость с топливом, встроенные вентилятор наддува и блок питания маслонасоса обеспечивают работу системы.

Контролируется температура теплоносителя. Для регулировки имеется два режима, переключение происходит автоматически (встроенное термореле на выходе теплоносителя). Расход масла от 0,6 литр/час до 5,5 литр/час.

Котлы и печи «Теплотерм»

Водогрейные котлы ТЕПЛАМОС серии ТК-603

Котлы на отработанном масле «Тепламос ТК»  работают по принципу испарителя. Масло попадает капельным путем на раскаленную тарелку. Особых ограничений по качеству используемого топлива почти нет, не требуется предварительного разогрева (если масло находится в отапливаемом помещении) или другой подготовки. Нужна только предварительная фильтрация для удаления инородных тел.

«Тепламос» выпускаются как одноконтурные, так и двухконтурные. Мощность оборудования от 15 кВт до 50 кВт, расход топлива 1,5 литр/час – 5 литр/час.

Котлов на отработке российского производства не так уж и много, но люди находят выход в любой ситуации. Например на обычный жидкотопливный ставят горелку для отработки, используют с этим видом топлива. Горелку купить проще и дешевле, чем новый котел. Есть эти узлы кустарного производства, а есть промышленного. Например, как в этом видео.

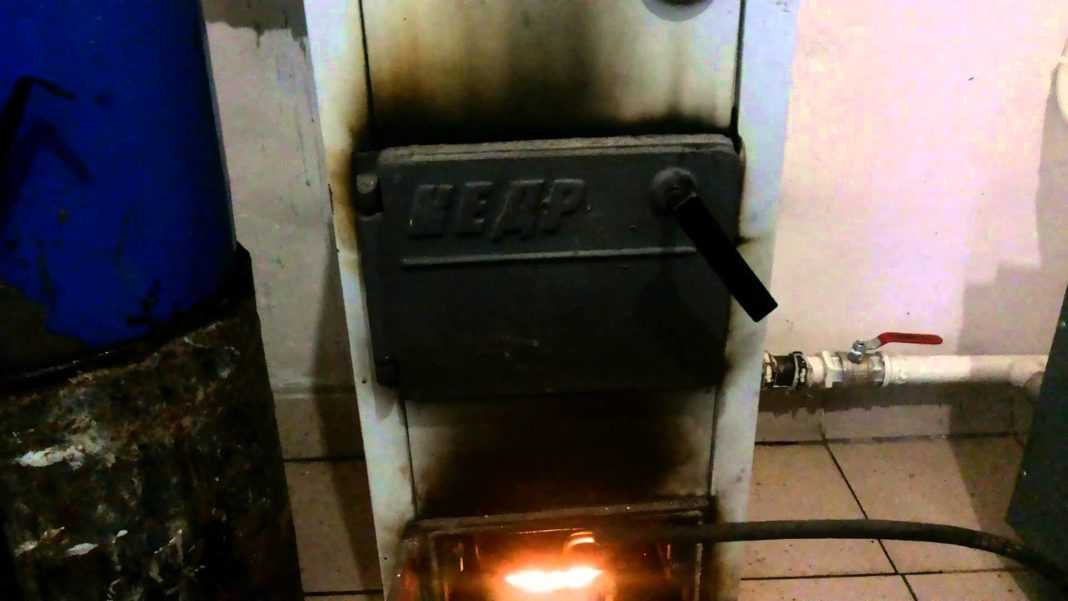

Подобные горелки устанавливаются на котлы КЧМ, которые могут тогда работать на отработке.

Есть котлы на отработке и самодельные.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка,
• сварочный аппарат,
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно,
• герметик термостойкий,
• стальной лист толщиной 4 миллиметра,
• металлическая труба с сечением 20 и 50 сантиметров,
• компрессор,
• вентиляционную трубу,
• сгоны,
• болты,
• стальные переходники,
• углы полудюймовые,
• тройники,
• арматуру сечением 8 миллиметров,
• насос,
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников,
• на маслопровод закрепляется штуцер с помощью переходников,
• все соединения предварительно обрабатываются герметиком,
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле,
• для установки горелки используются две разного размера пластины из стали,
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой,
• горелка вставляется в предназначенный для нее корпус,
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста,
• большая пластина монтируется в качестве крепежной накладки,
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно,
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Маслонасос

Печь в течение часа расходует порядка 1-2 л. Из всех доступных запчастей от ВАЗа, можно легко соорудить маслонасос, который обеспечит низкую подачу масла

Стоит обратить внимание на то, что для работы подойдет не только шестеренчатый насос системы смазки двигателя классической модели ВАЗ, но и другие насосы с экономной подачей масла (например: со скутера или мотоцикла). Если нужного насоса не найдется, то решить проблему высокой подачи масла, можно путем установки тройника в подающей трубке

Излишки масла будут выбрасываться через два боковых отверстия обратно в маслобак. Электромотор с редуктором от стеклоподъемника ВАЗ 2108-09, можно использовать в качестве привода маслонасоса.

Потом необходимо соорудить конструкцию для соединения маслонасоса с приводным редуктором. Для этого понадобятся такие материалы:

• две металлические пластины (толщина 3 мм);
• труба – ¾ дюйма.

Металлические пластины приварить к концам трубы, длина которой зависит от объема масляного бака. Пластины нужны для крепления площадок насоса и электромотора приводного с редуктором.

В любом строительном маркете можно купить алюминиевые трубки. Из них получится приводный вал для вращения.

Самодельный котел на отработанном масле

Самодельная печь на отработанном масле

Не всегда печь отопления на отработанном масле необходима для теплоснабжения дома. В некоторых случаях она изготавливается для теплоснабжения гаража, подсобных помещений. Тогда подобрать заводскую модель горелки мощностью до 10 кВт практически невозможно. Единственный выход – сделать ее самостоятельно.

Принцип работы этого устройства основан на сжигании смеси кислорода с маслом. Во время горение этого состава происходит нагрев бака с водой, расположенный в верхней части конструкции. Для изготовления подобного котла отопления на отработанном масле своими руками потребуется правильно подобрать исходные материалы. Температура в зоне сгорания может достигать +700°С, поэтому лучше всего использовать жаропрочные марки стали.

Схема изготовления самодельного котла

Для подачи воздуха понадобится компрессор небольшой мощности. Шланг от него устанавливается в патрубок, расположенный рядом с резервуаром с отработанным маслом. Для розжига устанавливается пьезоэлемент или аналогичное ему устройство.

В отличие от заводских горелок у парового теплоснабжения на отработанном масле есть своя специфика работы. Она заключается в принципе получения тепловой энергии. Рассмотрим этапы работы отопления на отработанном масле с помощью котла, сделанного своими руками:

• Масло нагревается до +40°С в результате чего формируются испарения, попадающие в верхнюю камеру;
• В зоне сгорания происходит подмес воздуха к топливной смечи, в результате чего происходит выделение большого количества тепла;
• Полученная энергия может быть направлена на нагрев воды в верхнем теплообменнике или поступать непосредственно в помещение через стенки камеры сгорания.

Для этого самодельного котла на отработанном масле важно правильно сделать дымоходную систему. Она должна беспрепятственно выводить продукты сгорания за пределы помещения

Также следует учитывать высокое потребление кислорода во время сгорания топлива. Поэтому для отопления загородного коттеджа на отработанном масле делают автономную систему подачи воздуха.
