Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
#1: Способ обвязки с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
#2: Вариант с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

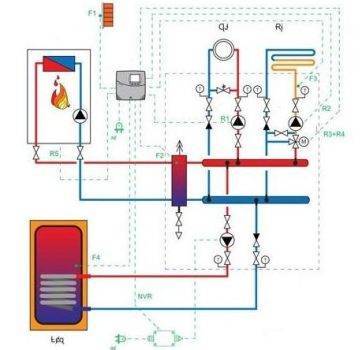

#3: Обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
#4: Использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
#5: Система для работы с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Технология изготовления пошагово
Действуем так:
Если водонагреватель предполагается сделать прямоугольным, то из листов нержавейки соответствующего размера необходимо сварить коробку без крышки и одной боковой стенки. Если же бак бойлера вы собираетесь изготовить из круглой заготовки, то её нужно разрезать вдоль на две половины.
- В боковой стенке прямоугольного бака либо в одной из половин круглого высверливаем отверстие диаметром 38 мм, в которое будет продет выпуск змеевика. Такое же отверстие нужно будет просверлить во второй, ещё не приваренной стенке (в случае с круглым баком — во второй половине).
Теперь нужно изготовить квадратный змеевик, последовательно приваривая друг к другу отрезки труб и отводы. Крайние отрезки труб необходимо повернуть так, чтобы они располагались параллельно оси змеевика — это будут выпуски.
- Далее устанавливаем змеевик в коробку или одну из полукруглых половинок, поместив его выпуск в просверлённое в стенке отверстие. С наружной стороны выпуск нужно приварить к стенке бака герметичным швом.
- Чтобы исключить вибрацию теплообменника, его желательно зафиксировать, вварив между ним и днищем отрезок трубы.
- Теперь устанавливаем недостающую боковую стенку или вторую полукруглую половинку на место, одевая её на второй выпуск змеевика, и привариваем. Этот выпуск тоже герметично обвариваем.
- Если бойлер будет напорным, крышку также следует приварить, безнапорным — можно просто положить её сверху.
Далее в баке нужно высверлить несколько отверстий, к которым привариваются патрубки:
- для подачи холодной воды (для напорного бойлера — внизу, для безнапорного — вверху);
- для отбора горячей воды (вверху);
- для установки термобаллона (в нижней части);
- для врезки сбросного клапана, если бойлер будет напорным;
- для подключения системы рециркуляции, если таковая предусмотрена (внизу);
- для ТЭНа (понадобится модель с фланцевым креплением).
Длину патрубков следует выбирать с учётом толщины теплоизоляции. К патрубку для установки ТЭНа нужно приварить фланец.
Также на этом этапе к баку нужно приварить кронштейны для крепления кожуха и для навешивания его на стену (если модель напольная — приваривать следует ножки).
Далее:
- Обкладываем бак матами из базальтового волокна, фиксируя их при помощи шнура.
- Прикручиваем к кронштейнам защитный кожух из тонких стальных панелей, окрашенных порошковой краской или покрытых цинком.
Теперь устанавливаем на место ТЭН, термобаллон и сбросной клапан либо поплавковый кран.
Правильный подбор водонагревателя с косвенным нагревом
Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.
Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.
Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.
Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.
Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.
Основные параметры выбора схемы подключения бойлер косвенного нагрева:
- Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
- Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
- Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
- Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
- Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
- Система защиты и регулирования.
Важные особенности
Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.
Для этого пользователь должен выполнить определенные условия:
- Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
- Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
- Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
- Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
- Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
- Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
- Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.
Выбор объема бака
В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.
Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.
Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.
На практике часто пользуются следующими данными:
- 2 пользователя – 80 л;
- 3 пользователя – 100 л;
- 4 пользователя – 120 л;
- 5 пользователя – 150 л.
Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор
Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.
Арматура для обвязки БКН
Этим и обеспечивается приоритет. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.
Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй — на контуре отопления.
Поэтому при выборе нужно решить — какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей. Не нужно думать, что при нагреве воды начнет понижаться температура в доме — вода нагревается быстро, ваше домовладение ни за что не успеет остыть. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива.
Подключение при помощи трехходового клапана
Согласитесь, что такое подключение не отличается безопасностью, даже если разбавлять водичку смесителем. Заключение Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач.
Здесь используется приоритет бойлера косвенного нагрева. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам. Когда все технические моменты улажены, остается только подобрать объем. С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Но придется как-то мириться с отсутствием возможности отрегулировать температуру по своему вкусу.
При желании можно обойтись и без насоса — для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут.
Представьте, что вы подвесили на стену из газоблока напольный БКН на литров. Данная схема с одинаковой эффективностью может применяться как для электрического, так и для газового или твердотопливного теплогенератора. То есть при маленькой температуре возникает не досгарание газа. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме Подключение с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Причем котел — вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает. Отопление в таунхаусе. Недорого.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Расчёт мощности и выбор оборудования
Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.
Как выбрать бойлер
Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.
Формула для определения мощности:
17х0.0375=0.637кВт
Расчетные параметры нагревателя:
- Минимальный объем водопотребления 1.5 л/мин.
- Объём емкости — более 100 л.
- Время нагрева воды до 2-х часов.
- Материал теплоизоляции пенополиуретан либо минвата.
- Элементы защиты: клапаны, датчики температуры и давления и предохранители.
- Срок службы — от 10 до 12 лет.
Достоинства, недостатки, виды оборудования
Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.
Водонагреватель косвенного нагрева
Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.
Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.
Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел
Таблица. Виды бойлеров КН.
Вид
Описание
Со встроенным управлением
Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления
Такие баки обычно подключают к системе, оснащенной автоматизированным котлом
Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный
Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется
Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный
Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный
Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный
Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.
Использование бойлера косвенного нагрева и электрокотла
Как подбирается мощность котла?
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Неисправности
Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.
Течь вентилей
Описание: течь по штоку винтовых вентилей.
Типичное место течи показано стрелкой
- Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
- Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.
Шум кранов
Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.
Шумящий у соседей кран может стать источником массы отрицательных эмоций
Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.
Решение:
- Перекройте воду на квартиру;
- Выверните проблемную кранбуксу;
- Замените прокладку на новую;
- Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.
Замена прокладки на винтовой кранбуксе
Холодный полотенцесушитель
- Описание: полотенцесушитель в вашей ванной комнате остыл и не нагревается.
- Причина: если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
- Решение: поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.
Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:
- Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;
- Поднимитесь в квартиру и откройте до отказа краны горячей воды;
- После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.
Если на стояке установлен сбросник, его можно перепустить прямо из подвала
Материалы и инструменты
Материалы:
- Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
- Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.
Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос
Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.
Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.
Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.
- Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
- Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
- Стандартный сантехнический набор герметиков, уплотнителей, прокладок.
Инструмент:
- газовый ключ;
- гаечные ключи различных диаметров;
- ключ разводной;
- строительный уровень;
- перфоратор, отвёртки, шуруповёрт;
- минимальный набор электрика: нож, кусачки, изолента, тестер фазы.
Процесс монтажа: как подключить
В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.
Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.
- Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
- Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
- Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
- Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
- Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
- Подключите электронику, датчики, насосы согласно инструкции.
Запуск и проверка
После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.
Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.
Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.
