Схема Тихельмана все тонкости для одного, двух и трёх этажей

Монтаж

Процесс установки системы отопления Тихельмана заключается в последовательности следующих действий:

Для начала производится монтаж котла. Для того, чтобы его расположить в помещении, минимальная высота от пола до потолка должна составлять 2,5 м, допустимый объём помещения равен 8 м³. Для того, чтобы узнать необходимую мощность агрегата, нужно выполнить расчет (примеры можно найти в специализированных справочных изданиях). Для обогрева 10 м² понадобится примерно мощность в 1кВт.
Следующий этап — навешивание радиаторных секций. Изначально нужно определить сколько радиаторов вам нужно, затем необходимо сделать разметку их расположения (обычно их размещают под оконными проёмами) и крепление посредством специальных кронштейнов.
Далее переходим к этапу протягивания магистрали попутной системы отопления. Лучше всего использовать металопластиковые трубы, которые хорошо справляются с высокими температурами, а также порадуют владельцев долгим сроком эксплуатации и простотой монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.
Монтаж циркуляционного насоса. Он должен быть установлен на обратной трубе максимально близко к котлу. Врезать его нужно через байпас с тремя кранами. Перед насосом должен стоять специальный фильтр. Пренебрегать этим требованием не стоит, поскольку он оказывает непосредственное влияние на срок службы оборудования.
Монтаж расширительного бака и элементов, которые отвечают за безопасность работы оборудования. Для отопительной системы с попутным движением теплоносителя подходят исключительно мембранные расширительные бачки. Элементы группы безопасности входят комплектацию совместно с котлом.

Если вы собрались применить схему Тихельмана для двухэтажного дома, то здесь есть специальная технология.

Разводка труб осуществляется с завязыванием всего здания полностью, а не каждого этажа по отдельности. Также следует на каждом этаже установить по одному циркуляционному насосу и оставить неизменными равные длины обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основными требованиями попутной двухтрубной отопительной системы. Если установить один насос, то в случае его поломки система отопления во всем доме придет в бездействие.

Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Такими образом можно учесть разницу потерь тепла на каждом этаже и подобрать нужные диаметры труб, а также требуемое число секций в батареях.

Раздельная попутная схема отопления на этажах сделает настройку системы гораздо проще, а также позволит осуществить оптимальную балансировку нагрева всего здания. Однако, здесь нужно будет врезать в контур попутки балансировочный кран для каждого этажа. Краны могут быть размещены один около другого непосредственно рядом с котлом.

Популярность и широкое применение схемы отопления Тихельмана полностью оправдано, множество положительных отзывов довольных владельцев домов, использующих подобную схему является прямым подтверждением.

Конденсационные котлы отопления

Ноябрь 15th, 2013 Администратор

На сегодняшний день одним из популярных современных видов оборудования для систем автономного отопления квартир и домов являются конденсационные котлы отопления. Они пользуются повышенным спросом у покупателей благодаря своему коэффициенту полезного действия, который составляет около 110%, а это значительно больше, чем у моделей традиционного типа. Вследствие чего в результате использования такого котла можно прилично сэкономить на оплате за газ.

Секрет конденсационных котлов

Эффект конденсационных котлов заключается в том, что выделяющиеся после газового сгорания, продукты обладают высокой температурой. Тепловая энергия, которой они обладают, в обычном устройстве удаляется посредством дымохода и растворяется в воздухе. Следовательно, за счет дополнительного теплообменника конденсационный котел тратит это тепло на прогревание дома, в результате чего происходит конденсация продуктов сгорания, а тепло, выделяющееся в результате этого процесса, подогревает остывший теплоноситель, который идет по обратной трубе. После чего, на его следующий нагрев затрачивается гораздо меньше топлива.

Конденсационный котел отличается от неконденсационного тем, что в специальном теплообменнике, площадь которого увеличена, сгораемые продукты остывают до значительно более низкой температуры, чем у любого другого обычного котла. При охлаждении водяной пар, изменяет свою структуру и становится жидкостью, выделяя при этом небольшое количество теплоты. Конденсация происходит в теплообменнике, корпус которого, как правило, выполняется из коррозионностойкого материала, как правило, нержавеющей стали.

Преимущества конденсационных котлов отопления

Что касается преимуществ конденсационного котла отопления, то о них речь пойдет ниже:

Производители заявляют о 110% КПД таких котлов, однако по законам физики такое невозможно. Суть величины КПД в этом и заключается: для того, чтобы можно было сравнить тепловую эффективность конденсационных и обычных газовых котлов, вычисление проводится на основе значения низшей теплоты сгорания, именно отсюда и взялась такая величина, превышающая сотню.
В сравнении с обычными, конденсационные котлы имеют более высокую экономичность – это 15- 20%.
Использования высокотехнологичных горелок в котлах минимизирует вероятность неполного сгорания топлива.
Низкая температура отходящих газов, зачастую ниже сорока градусов Цельсия, позволяет использовать дымоходы, изготовленные из пластмассы, что значительно сокращает затраты на их монтаж.
К конденсационным котлам легче провести дымоход. Его можно сделать короче обычного, поскольку конденсационные котлы в своей работе выделяют небольшое количество вредных веществ.

Виды конденсационных котлов

Конденсационные котлы могут быть различных видов. Настенные, например, обычно бывают мощностью до ста кВт. Такие модели, благодаря своему креплению могут сэкономить свободное пространство и при этом не нужно выделять отдельное помещение под котельную. Также существуют и напольные модели, которые обладают большей мощностью и весом. Учитывая возможности горячего водоснабжения выделяют одноконтурные или двухконтурные котлы. В первом случае дополнительно будет необходимо приобрести бойлер, во втором котел самостоятельно нагревает воду в проточном режиме. Если у Вас уже есть дымоход, то в таком случае лучше выбирать открытую камеру сгорания, а в остальных случаях применяется закрытая камера сгорания, потому что коаксиальный дымоход через стену изготовить гораздо проще.

Как правило, все покупатели мучаются вопросом, окупится ли в дальнейшем разница в цене между конденсационным котлом и обычным. Профессиональные специалисты Вам однозначно ответят — безусловно окупится! И это правда. Но, нельзя не сказать, что их экономичность лучше всего проявляется, если они отапливают большие площади домов. Поэтому Вы желаете качественно отопить свой коттедж и подобрать котел правильно, доверьте свой выбор специализированной компании, которая поможет не только выбрать, но и установить конденсационный котел отопления. И тогда в Вашем доме станет по – настоящему тепло.

Петля Тихельмана на два этажа или более

Чаще всего такая система отопления монтируется в одноэтажных зданиях большой площади. Именно в таких домах она работает наиболее эффективно. Однако иногда такую систему собирают и в двух-трехэтажных зданиях. При выполнении разводки в таких домах следует придерживаться определенной технологии. По схеме Тихельмана в данном случае завязывается не каждый этаж по отдельности, а все здание в целом. То есть сохраняется равная сумма длин обратного и подающего трубопровода для каждого радиатора дома.

Петля Тихельмана на два этажа собирается, таким образом, по особой схеме. Также специалисты считают, что использовать только один циркуляционный насос в этом случае нецелесообразно. Если имеется такая возможность, в здании стоит установить по одному такому прибору на каждом этаже. В противном случае при поломке единственного насоса, отопление будет отключено во всем доме сразу.

Самотечный вариант

Самотечная схема отопления. Нажмите на фото для увеличения.

Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.

Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.

Петля Тихельмана своими руками

Обвязка для петли Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции нужно обращать внимание на следующие моменты: тип и размеры используемых труб, подбор мощностей задействованных компонентов и их обвязку. Также надо учитывать, что конфигурация с перепадами высоты (с прокладкой труб над дверным проемом) требует отвода воздуха и обеспечения слива

Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей.

На подаче размещаются компоненты, отвечающие за безопасность системы. Они включают в себя манометр, клапан для стравливания и устройство автоматического сброса воздушных масс. Открытая конфигурация предполагает вертикальную проводку пути до начала уклонения, при этом в высшей точке помещают расширитель. После этого магистраль ведется к оставшимся компонентам сети.

На обратном пути устанавливают насос, мощности которого должно хватать для нейтрализации сопротивления гидравлики. В обвязочную систему для котла входят запорные арматурные элементы, монтируемые рядом с ним на обе трубы и поблизости от расширительного бака. Также их крепят по бокам насоса и на находящийся возле него подпиточный патрубок.

Схема отопления Тихельмана

Петля Тихельмана – двухтрубная система с реверсивным движением теплоносителя

Система имеет и другие названия: часто ее называют попутной, характеризуя перемещение жидкого теплоносителя по двум входящим в нее контурам. Помимо этого, встречается наименование этой схемы возвратной с реверсивным движением. Одна из основных особенностей установки – одинаковая протяженность подающей и обратной труб. Поскольку гидравлика в разных элементах системы будет идентичной, крайние радиаторы получают одинаковое количество тепла. При этом обратка берет начало от первого из них, а подача оканчивается на последнем.

Особенности внутреннего устройства одноэтажных частных домов зачастую таковы, что не располагают к навешиванию труб отопления на стены. Обычно их принято прокладывать под напольным покрытием и защищать теплоизолом. Монтаж петли отопления Тихельмана, в частности, замкнутого круга на распределительный элемент, в таком случае упрощается.

В помещениях с высокими оконными рамами распространено применение внутрипольных конвекторов. Если сравнивать с лучевой конструкцией, петля отопления Тихельмана лучше подойдет для подсоединения данных элементов благодаря меньшему расходу топлива и надежности работы.

В двухэтажном доме устанавливают общий стояк и проводят два кольца для первого и второго этажей. Необходимо учитывать, что потери энергии у них окажутся сильно различными, и подбирать радиаторы и диаметры используемых труб исходя из этого. Применение раздельных конструкций позволит осуществлять их взаимную балансировку. В двухэтажном доме два крана удобно поместить в котельной по соседству друг с другом.

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.

Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть в кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы и фронты остекления в пол. В таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться в котельную, а поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат в принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.

Схема устройства петли Тихельмана в доме

Если используется схема отопления Тихельмана для двухэтажного дома, то в процессе монтажа придерживаются следующих правил:

Главный элемент системы – гидравлический насос.
Обязательно делается общий стояк, а для каждого этажа прокладывается своя отдельная петля.
На разных этажах энергопотери будут значительно отличаться, поэтому радиаторы и диаметр труб подбираются отдельно для каждого этажа.
Разделительные схемы позволяют выполнять балансировку поэтажно и существенно упрощают настройку всей системы.
На каждом этаже в контуре попутки должен быть установлен балансировочный кран. Для двухэтажных построек эти краны можно установить рядом в помещении котельной.

Обвязка котла

Двухтрубные системы с попутной циркуляцией теплоносителя могут быть закрытыми и открытыми.

На выходе подающего трубопровода из котла устанавливаются приборы безопасности:

предохранительный клапан;
автоматический воздухоотводчик;
манометр.

В открытых системах выход подающего трубопровода организовывается в виде вертикального канала, в верхней точке которого устанавливается расширительный бак. После него подающая труба идет в разводящую сеть.

На обратном трубопроводе монтируется циркуляционный насос. При определении его производительности учитывают гидравлическое сопротивление системы. Перед насосным оборудованием устанавливается фильтр грубой очистки. После насоса монтируют тройник для присоединения расширительного бака, а также манометр для определения давления в нижней точке системы. В этом же месте выводится патрубок для слива или заправки контура теплоносителем.

Схема самотечной отопительной системы с естественной циркуляцией

В качестве запорной арматуры используются шаровые краны с полным проходом. Они монтируются в следующих местах:

с двух сторон от насосного оборудования;
на заправочном патрубке;
на отводе расширительной емкости;
в тех местах, где котел подключается к контуру.

Иногда в котельной на байпасе устанавливают закрытый клапан, который срабатывает при остановке циркуляции теплоносителя. Его врезают до циркуляционного насоса. Байпас защищает систему от работы вхолостую и температурного шока.

Трубопроводы

Если монтируется отопление (петля Тихельмана для двухэтажного дома), то при выборе сечения трубопровода учитывают теплопотери и площадь помещения:

Если тепловые потери не превышают 15 кВт при отапливаемой площади 150 м², то подойдут трубы, внутренний диаметр которых равен 2 см. В большинстве случаев именно они применяются для устройства внутренней магистрали в системе с количеством радиаторов не более 8 штук. При такой площади отопления подойдет насос 25-40.
Если теплопотери находятся в пределах 15-27 кВт, а площадь дома не превышает 250 м², подойдут трубопроводы с внутренним диаметром 2,5 см. Это позволит оптимизировать работу насосного оборудования. При площади дома не более 250 квадратов используют насосное оборудование 25-60.

При проведении необходимых расчетов диаметр трубопровода можно уменьшить. При этом стоит учитывать, что подающий трубопровод, идущий к последнему радиатору, должен иметь сечение не менее 1,6 см.

Арматура

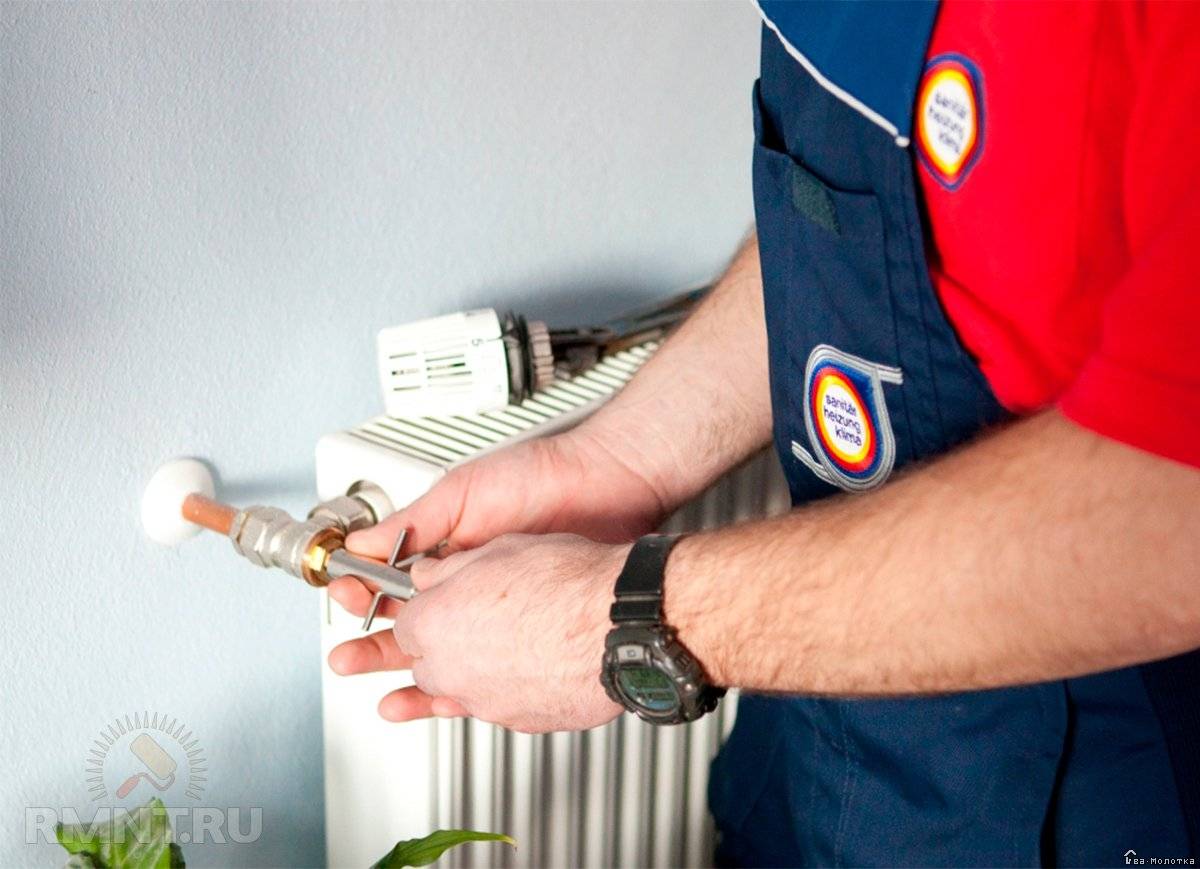

Для правильной работы радиаторов их обязательно укомплектовывают регулировочной арматурой. Благодаря этому температурный режим можно отрегулировать в каждой отдельной комнате.

Чтобы отрегулировать перепады давления в отопительных приборах, можно установить в каждом радиаторе отличающееся число секций. Но для этого нужно выполнить правильные расчеты. Если есть вероятность ошибки, то лучше установить на приборы регулировочные клапаны

Особенно это важно сделать на первых радиаторах с каждого края

Для балансировки петли Тихельмана могут использоваться методы статической регулировки. В этом случае вместо регулировочных клапанов используют вставки, которые уменьшают условный проход на заданную величину. Кольцевые уплотнения с разным диаметром можно изготовить самостоятельно. Они устанавливаются в месте резьбового подключения батареи.

Однотрубная система отопления. Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

Повысить температуру нагрева воды . Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
Увеличить тепловую мощность оконечных отопительных приборов . Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
Включение в систему циркуляционного насоса . При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
возможность подключать отопительные приборы как последовательно, так и параллельно;
можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки :

длительный прогрев всего объема теплоносителя после холодного запуска;
если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать . Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
при необходимости ремонта одного участка придется выключать всю систему.

Масляные электрические радиаторы отопления помогут быстро нагреть холодное помещение.

Отопление частного дома без газа и электричества сделать не так сложно, читайте нашу статью .

Как выбрать котлы для отопления на дровах и электричестве, читайте здесь .

Варианты схемы Тихельмана

При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

Основные достоинства схемы Тихельмана: универсальность, хорошая регулируемость

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

Варианты схемы Тихельмана:

Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.
