Кольцо Тихельмана
При использовании подключения петли Тихельмана необходимо использовать нижнюю разводку. Чаще всего она располагается в открытом положении по стенам, но иногда ее проводят скрытым способом по полу. Специалисты предлагают еще один способ установки: конструкцию устанавливают перед перекрытием, закрыв при этом коммуникации натяжным потолком или в подвал, а уже соединения труб подвести к нагревательному прибору.
- Контур отопления установлен так, что имеет форму кольца;
- Используется специфический способ подключения батареи: если радиатор первый на трубе подачи, то он будет заканчивать обратную часть. Этот же принцип работает и в обратной последовательности: последняя батарея подающей линии станет первой для обратной.
- Если проследить за движением воды в обоих трубопроводах, то можно заметить единое направление. Этот принцип действия и дал второе название схемы «попутная».
Один из главных плюсов этой системы – гидравлическое равновесие, которое становится практически идеальным. Теплоноситель распределяется таким образом, то проходит одинаковое расстояние. Конструкция может работать при использовании 10 и более радиаторов с минимальной балансировкой.
Петля Тихельмана, схема монтирования
Плюсы и минусы лучевой системы отопления
Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.
Сравнение с другими схемами разводки отопления
Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.
Однотрубная система
В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Двухтрубная система
В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Лучевая система
Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба.
Фактически, лучевая система разводки является двухтрубной.
Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.
Коллектор
Это довольно большой узел, в котором сходятся до десятков труб. Для того, что-бы иметь постоянный доступ к коллектору и в то-же время не портить вид дома или квартиры трубами, его монтируют либо в коллекторном шкафу, либо коллектор убирают в подвал или котельную.
Плюсы лучевой системы отопления
- Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
- Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
- Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.
Минусы лучевой системы отопления
Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.
Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.
Не забывайте что наша компания «Сантехник Степаныч» всегда поможет вам в выборе системы отопления, материалов, радиаторов и произведёт качественный монтаж всех узлов системы отопления. Имея штат профессиональных сотрудников, мы рассчитываем смету, сверх которой вам не потребуется платить и даём гарантию на выполненные работы.
Система отопления многоэтажного дома
Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.
Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:
- Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
- Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
- Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.
Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.
Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.
Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.
Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.
Схема отопления двухэтажного дома.
В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.
В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.
Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.
Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.
Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.
Современное управление для однотрубных систем
Котел обычно управляется одним термостатом, что обеспечивает плохой контроль, особенно в таунхаусах. Термостат будет учитывать только температуру пола или помещения, в котором он находится.
Например, если термостат расположен напервом этаже рядом с бойлером, то он будет считывать температуру этого этажа.
Пар достигнет сначала радиаторы, быстро нагревающие пол. Это означает, что термостат выключит котел до того, как пар сможет полностью нагреть радиаторы на самых дальних от котла этажах, что приведет к более низкой температуре на этих этажах.
Это обеспечивает более равномерное распределение тепла.
Более крупные однотрубные системы парового отопления могут потребовать использования управления тепловым таймером.
Типы и достоинства двухтрубной отопительной системы
Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.
В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.
Схема двухтрубной системы отопления
Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.
Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.
Основные элементы двухтрубной системы отопления
Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.
Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.
Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.
Система отопления частного дома
Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.
Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.
Горизонтальная двухтрубная система отопления
Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.
Вертикальная двухтрубная схема отопления
Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.
Классификация однотрубных систем отопления
В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.
Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:
- закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
- открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
- горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
- вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.
Нижняя и горизонтальная разводка системы и ее схемы
Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.
В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.
На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.
Рассмотрим некоторые схемы разводки для однотрубной системы отопления:
- схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
- схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
- схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.
Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
Сравнение двухтрубной и коллекторно-лучевой систем отопления
При выборе способа организации системы отопления учитывается множество факторов: от технических возможностей по монтажу той или иной системы до общей стоимости монтажных работ и материалов, необходимых для прокладки внутридомовых коммуникаций
В последнее время немалое внимание уделяется комфорту и экономии: от отопительной системы требуется гибкая регулировка мощности отопления для каждого помещения и возможность отключать целые комнаты без выключения обогрева в других частях дома
Практика показывает, что наиболее полно перечисленным требованиям соответствуют:
двухтрубная система. Все радиаторы в помещении последовательно «обходятся» двумя коллекторами, один из которых питает батареи горячей водой, а второй – собирает остывший теплоноситель и возвращает его к котлу для повторного подогрева;
коллекторно-лучевая система. Нагретый теплоноситель подается к коллекторной гребенке с несколькими фланцами, от которых отходят трубопроводы к разным контурам или отдельным отопительным приборам. Рабочая жидкость, поступающая из обратных магистралей, с помощью аналогичной гребенки собирается в один поток и подается в котел для подогрева.
Какую систему выбрать – двухтрубную или коллекторно-лучевую?
Двухтрубная система отопления – это экономичное и практичное решение для небольшого частного дома. Благодаря низкому гидродинамическому сопротивлению в магистралях, при правильной организации уклона труб можно организовать систему отопления, для которой не потребуется насос для принудительной циркуляции воды.
Двухтрубная система – хорошая с точки зрения теплоотдачи и использования тепловой энергии. Но вследствие большой длины трубопроводов может наблюдаться разница в температурах между помещениями, которые находятся в непосредственной близости к котлу, и комнатами, удаленными от центральной магистрали.
Для монтажа коллекторно-лучевой системы требуются бо́льшие финансовые и временные затраты, но они полностью окупаются в процессе эксплуатации, потому что:
- задача лучевой системы – обеспечение оптимального температурного режима во всех помещениях. Она позволяет учесть особенности поэтажной планировки;
- благодаря коллекторно-лучевой системе можно организовать индивидуальную подачу горячей воды к каждому контуру или каждому отдельному отопительному прибору.
Наш совет
Если требуется максимально простая и надежная система без излишеств, то лучше выбрать двухтрубный вариант. Но если есть возможность с прицелом на будущее вложить средства в оборудование инженерных коммуникаций, обеспечивающих максимальный комфорт, то ваш выбор – это коллекторно-лучевая система.
Но окончательное решение следует принимать после консультации с опытным специалистом и проведения гидравлического расчета, включающего данные по характеристикам отопительного оборудования, разводке магистралей и ветвей, диаметру труб, количеству обогревательных элементов и др.
У нас вы можете получить бесплатную консультацию по проектированию, подбору оборудования и монтажу как двухтрубной, так и коллекторно-лучевой системы отопления.
Где можно применять двухтрубную разводку с нижним подключением
Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.
Положительные и отрицательные стороны схемы с нижней разводкой
Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:
- Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
- Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
- Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
- Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
- Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.
Недостатки двухтрубной схемы из полипропилена;
- Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
- Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
- Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
- Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.
Разводка по вертикальному и горизонтальному типу
Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.
Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.
- Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
- Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.
Вертикальная разводка с нижним подключением труб
При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:
- На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
- В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
- Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.
Для чего нужна принудительная циркуляция
В естественных системах, чтобы носитель равномерно распределял тепло в батареях отопления, трубы монтируют с уклоном. В одноэтажных частных домах такие условия соблюдать легко. При установке труб по большому периметру и на несколько этажей в системе могут возникать воздушные пробки. Кроме того, жидкость остывает и крайние радиаторы не получают энергии.
При воздушной пробке теплоноситель прекращает движение, что приведет к перегреву и преждевременному выходу из строя некоторых приборов нагревательного котла. Для устранения таких проблем и неисправностей необходимо применять циркуляционный насос. С его помощью можно сократить потери тепла и ускорить перемещение жидкости в системе.

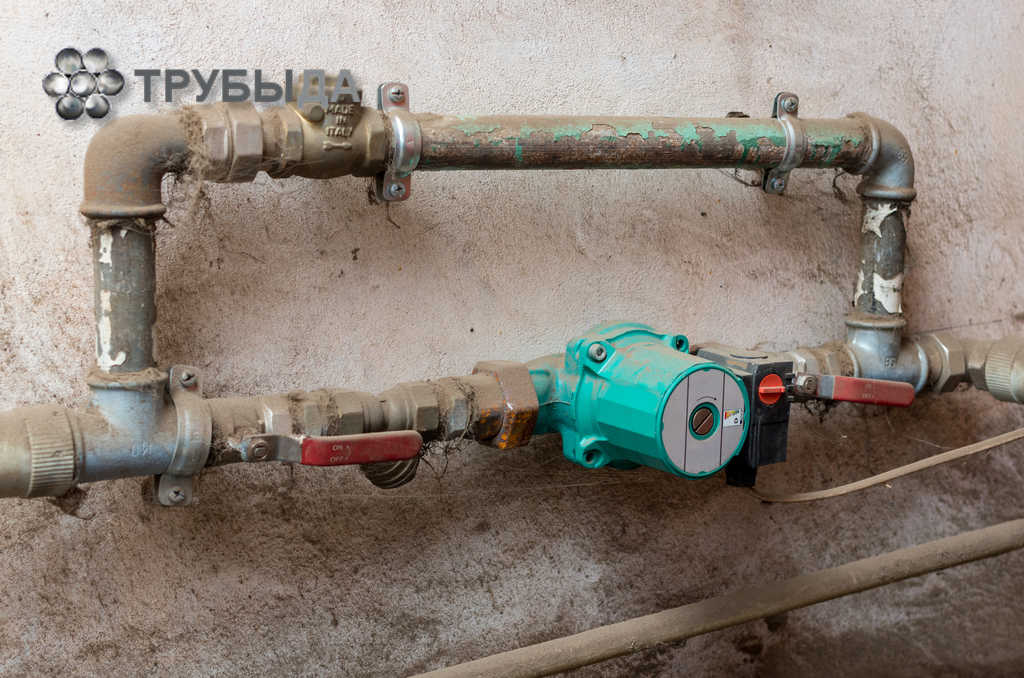

Насос для принудительной циркуляции
Выводы и рекомендации
Двухконтурная система подходит для большинства домов разной этажности и площади. Главное – правильно подобрать конструкцию и сделать расчеты. Тогда в комнатах будет тепло, а все элементы теплосистемы прослужат долго.
При покупке комплектующих не берите дешевые китайские модели
Иначе все отопление через пару лет придется переделывать.
Если в систему планируется заливать незамерзайку, при покупке радиаторов и комплектующих обращайте внимание на совместимость с такими растворами.
Нередко установить такую теплосистему легче, чем добиться ее стабильной работы. Поэтому, если не получилось отбалансировать все элементы самостоятельно, не бойтесь обращаться к специалистам.
