Закрытый тип с принудительной циркуляцией
Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.
Схема отопления закрытого типа с принудительной циркуляцией
Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.
Схема с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Она включает в себя:
наличие радиаторов отопления с нагревом до 70-80С
отдельный контур ТП со средней температурой воды в 40С
Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?
Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.
Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.
Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
простой монтаж
доступная цена оборудования
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Стоимость подключения электрического котла отопления
Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.
Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.
Теплоаккумулятор — зачем?
Проблемы перегрева системы отопления решаются установкой теплоаккумулятора — значительной емкости с теплоносителем, которая «стабилизирует» систему. Во-первых, она добавляет объем
С малыми системами это важно. Больший объем теплоносителя перегреть сложно, а иногда (при определенных параметрах) и невозможно
Подбор объема аккумуляторного бака
Во-вторых, теплоаккумулятор исключает резкие скачки температуры, которые характерны для дровяных и угольных котлов. При установке аккумулирующей емкости, резкие изменения температуры тоже исключены, так как из-за большего объема система становится более инерционной. И это плохо, если ее приходится запускать заново. Потому для домов периодического проживания (дач) такой вариант не подходит.
Схема с баком для аккумуляции тепла
Большая инерционность намного лучше с точки зрения комфорта при постоянном проживании в доме: в емкости теплоаккумулятора находится большое количество теплой воды. После того как котел потух, температура в доме поддерживается благодаря циркуляции нагретого ранее в емкости теплоносителя. Этим достигается более стабильная температура, и более редкие топки. Потому обвязка твердотопливного котла с теплоаккумулирующей емкостью используется только и исключительно для домов постоянного проживания.
Обратите внимание, что при обвязке твердотопливного котла с аккумуляторной емкостью, трехходовой клапан ставится по-другому:
Нюансы монтажа
Прежде всего, следует сказать, что существует два типа систем с электрическим теплогенератором:
- С естественным давлением на теплоноситель (электрокотел располагается внизу цепи).
- С принудительной циркуляцией (видео с подробным разбором установки насоса вы можете найти на сайте). Возможно расположение котла в любой точке цепи (за исключением самой высокой).
Многие владельцы частного дома устанавливают не один, а два электрокотла. «на всякий случай». Если резервное устройство работает не на всю мощность, то монтаж электрического котла производится параллельно, так, чтобы оба генератора работали с одинаковой силой.
Простые схемы

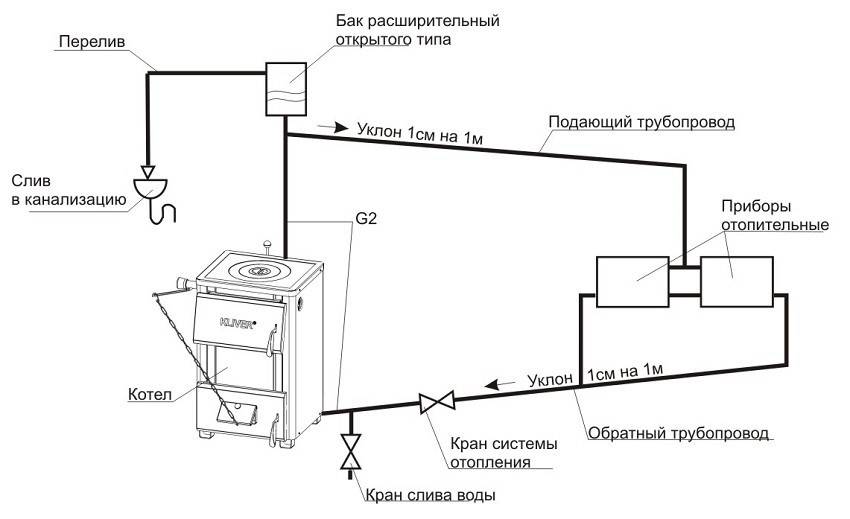

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией
Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).
На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.
В системах с комбинированной циркуляцией
Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией
Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.
Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.
В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.
На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.
Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).
В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.
Двухтрубная с горизонтальной схемой
Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.
Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.
Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.
Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.
Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.
Предметы мебели
Несколько примеров меблировки кухни, объединенной с гостиной:
- 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
- 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
- 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.
Гидрострелка
Речь идет о трубе внушительной толщины, имеющей ряд выходов и выходных патрубков. Гидрострелка призвана синхронизировать между собой несколько контуров, температура которых отличается между собой. Ее часто применяют в схеме обвязки котла с теплым полом. У каждого из контуров имеется отдельный насос (если используется низкотемпературный режим) и трехходовой клапан для рециркуляции теплоносителя.
В отдельных случаях в роли гидрострелки может выступить теплоаккумулятор: это становится возможным благодаря медленной циркуляции внутри бака теплоносителя, в результате чего более горячая вода собирается вверху емкости, а более холодная – внизу. За счет отбора воды из находящихся на разной высоте патрубков можно получать любой уровень нагрева, от показателя подачи котла и температурой в доме. Такой вариант также используется для обвязки котла с теплым полом.
Естественная циркуляция
Принцип функционирования базируется на снижении удельного веса воды при нагреве. Горячую жидкость вытесняет холодная вверх, там она протекает по отопительным приборам, отдавая определенное количество тепловой энергии и возвращается на подогрев снова в котел.
Установка отводящих и подводящих труб осуществляется с наклоном как минимум 3°. Это необходимо для того, чтобы осуществлялась естественная циркуляция и в системе скапливалось меньшее количество воздуха.
При естественной циркуляции обвязка отопительного котла выполняется таким образом, чтобы радиаторы находились выше подающего трубопровода.
Обратка идет сверху также с уклоном. Если монтаж выполнен верно и диаметры труб подобраны в соответствии с требованиями, то естественная циркуляция по мощности практически идентична принудительной.
Преимущества такого метода:
- система простая;
- монтаж не вызывает трудностей;
- в процессе работы агрегаты практически не шумят;
- характеризуются длительным сроком службы.
Система предназначается для снабжения теплом небольших по размеру помещений, площадь которых не превышает 100 м². В качестве минусов можно отметить то, что помещение прогревается на протяжении продолжительного временного периода и осуществлять регулировку температуры в отдельных помещениях не получится.
Виды обвязки газового котла отопления
Гравитационная схема применяется обычно в небольших по размеру домах, на дачах, при наличии одного контура отопления. Трубы лучше вмонтировать в стены, т.к. они будут не очень привлекательно смотреться в интерьере.
Схема с коллекторной разводкой
Коллекторная — лучевая.
Коллекторное отопление предусматривает подсоединение каждого радиатора, батареи отдельным отводом. Если используется двухтрубная схема, подачу, обратную разветвляют на нужное количество подключений. Разводка с одной трубой подразумевает разветвление.
Лучевая разводка
Минус — количество трубопровода, сложная установка. Плюс — автономность линий с возможностью перекрытия одной, без помех для другой. Полезно во время ремонтно-починочных работ. Обеспечено постоянство давления, прочность соединений.
Подключение электрокотла к системе отопления
Электрический котел отопления представляет собой несложное устройство, в «состав» которого входят теплообменник, металлическая емкость и контроллер. Его особенность заключается в том, что в нагрев теплоносителя (воды, масла или антифриза) преобразуется электричество, а не твердые виды топлива.
Сегодня такие приборы широко используются для обогрева помещений офисов, складов, гаражей, магазинов. Электрокотел популярен и как компонент системы отопления в частном доме. Это объясняется, прежде всего, удобством эксплуатации устройства. Впрочем, такой теплогенератор имеет и другие достоинства:
- Система регулирования мощности позволяет максимально точно скорректировать температурный режим в доме;
- Бесшумен;
- Работает только на электричестве, следовательно, абсолютно экологичен;
- Безопасен ввиду отсутствия открытого огня;
- Такой котел лишен механизмов, непосредственно воздействующих друг на друга, а значит, устойчив к износу;
- Компактен;
- Не требует постоянного внимания;
- Эффективен (КПД равен 100%);
- Не требует особого разрешения для самостоятельной установки.
Единственный минус – нередки сбои в работе во время отключения или перепадов электричества. К тому же уже на первых порах после покупки возникает вопрос: «Как подключить электрический котел отопления?». Сделать это можно без помощи мастера, своими руками, если учитывать ряд особенностей.
Основные узлы и элементы системы
Обвязка связана с конкретным оборудованием и узлами схемы теплоснабжения и зависит от присоединяемой тепловой мощности объекта. Существуют типовые монтажные проекты, которые могут стать основой для разработки конкретных мероприятий.
Оборудование, входящее в схему обвязки газового котла отопления:
- Газовый котлоагрегат – источник тепла, различаются с естественной или принудительной циркуляцией, одно или двух-контурные, настенные или напольные.
- Воздушник – для удаления воздушных пробок из контура нагрева.
- Грязевик – емкость для сбора и очистки взвешенных веществ в сетевой воде.
- Мембранный расширительный бак для защиты системы от превышения давления и гидроударов во время розжига устройства и выхода на рабочие температурные параметры.
- Фильтры умягчительные – для очистки воды от солей жесткости.
- Патрубки – для подключения входящего и выходящего отопительных трубопроводов.
- Датчики, манометры и термометры — для подключения автоматики регулирования и безопасности.
- Газоходы и дымовая труба – для удаления отработавших продуктов горения в окружающую среду.
- Газовый фильтр для очистки газа от примесей, устанавливается за газовым краном.
- Насосы, дымососы, вентиляторы – для обеспечения движения водяной и газовоздушной среды.
- Радиаторы отопления — приборы, с помощью которых происходит теплообмен между температурой теплоносителя и воздуха внутри помещения.
Полезные функции и недостатки
Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.
Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.
Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.
Что включает обвязка
Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:
- Трубы, разделенные на два контура подающей и обратной линии.
- Запорные вентили, арматура.
- Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
- Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
- Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
- Манометр — прибор для измерения и контроля давления.
- Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
- Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
- Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).
Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.
Особенности одно-, двухтрубной схем
В разводке используется одна, две трубы. Чтобы выбрать, ознакомляются с обоими видами.
Разница
Однотрубная
Однотрубная схема: система удаляет охлажденную воду по той же трубе, по которой подается. Основной принцип подключения – минимализация длины труб (экономия стройматериала).
Преимущества:
- Дешевле двухтрубной в установке, обслуживании.
- Монтаж легче, быстрее.
- Аварии при использовании одной трубы регистрируются редко.
Минусы:
- Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
- Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.
Однотрубная
Двухтрубная
Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.
Положительные стороны:
- Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
- Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).
Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.
Двухтрубная
Суть и важность обвязки газового котла
Обвязка – комплекс инженерных работ по объединению элементов и узлов тепловой схемы в единый теплогенерирующий комплекс. Исполнительная схема ее абсолютно индивидуальная и зависит от вида котла, количества контуров нагрева, автоматики безопасности, разводки внутридомовой системы отопления и ГВС.
Все основное и вспомогательное газовое котельное оборудование относится к объектам с повышенной опасности, любые даже самые маленькие ошибки в обвязке приводят к необратимым процессам и могут вызвать аварийную и пожароопасную ситуацию в системах жизнеобеспечения
В связи, с чем важно со всей ответственностью подойти к обвязке газового котла, соблюдая стандарты и правила техники безопасности в части монтажа и эксплуатации газовых котлов малой мощности. Именно поэтому рекомендуется все работы по проектированию, монтажу и наладке оборудования газового котла поручать аттестованному персоналу.
Функции обвязки котлоагрегата:
- Равномерное распределение тепловых и скоростных потоков по системе отопления и ГВС.
- Компенсация теплового расширения трубопроводных систем и горячих поверхностей нагрева (котел, бойлер).
- Удаление воздуха из водяного теплоносителя.
- Контроль за давлением среды и сброс воды, в случае превышения максимального порога, через расширительный бак.
- Создание заданного режима в газовоздушном тракте котла.
- Поддержание санитарной температуры внутреннего воздуха на отапливаемом объекте.

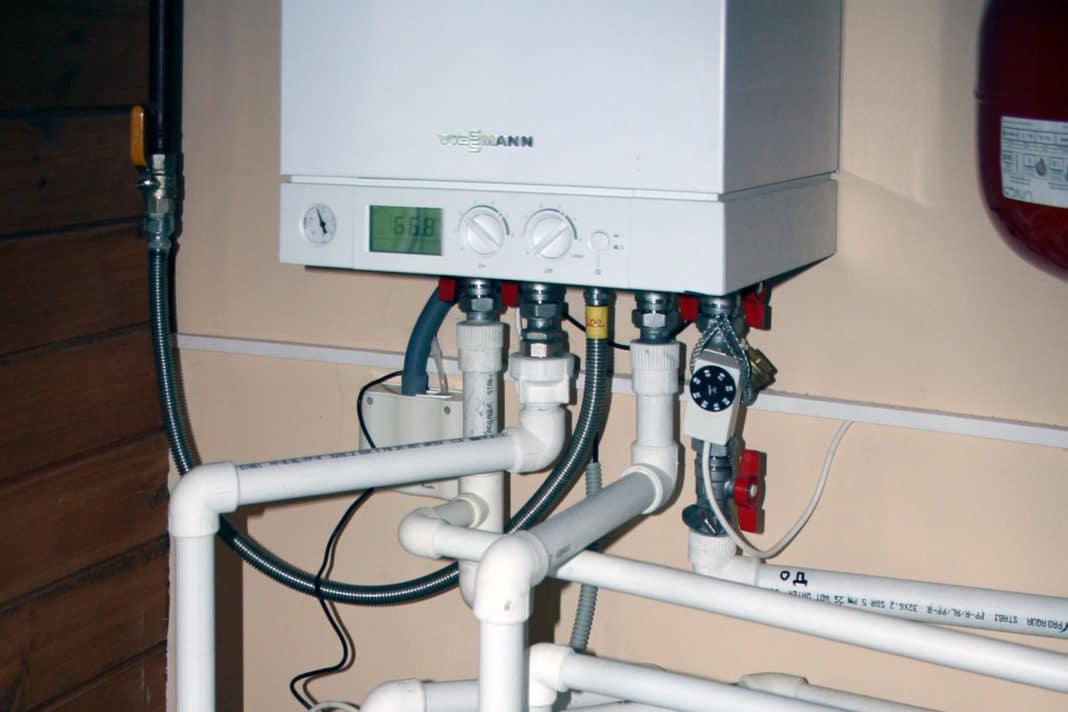

Обвязка газового котла удаляет воздух из водяного теплоносителя
Схема с естественной циркуляцией
Данный вид отопления аналогичен системе с принудительной циркуляцией. Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.
- Низкая стоимость монтажных работ и оборудования.
- Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
- Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
- Возможность работы на любом виде топлива.
- Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.
- Небольшой радиус действия (не более 30м).
- Медленный прогрев комнат.
- Большие затраты топлива на запуск системы.
- Невозможность регулировки температуры теплоносителя.
- Частые завоздушивания радиаторов.
- При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.
Состав оборудования при естественной схеме:
- Котел.
- Радиаторы.
- Предохранительный клапан.
- Система труб (прямая и обратная).
- Расширительный бак. Обеспечивает постоянное давление в системе.
Схема с естественной циркуляцией
- При повышении температуры давление теплоносителя изменяется.
- Холодные слои выталкивают горючую жидкость в систему.
- По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
- Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
- Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.
Меры для обеспечения стабильной работы системы
- Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
- Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
- Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.
Различают два типа схем с естественной циркуляцией
- С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны. Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
- С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.
Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.
Видео описание
Чтобы понять, как подключить к котлу и радиаторы, и теплый пол, посмотрите видеоролик:
Какую схему выбрать для обвязки котла автономного отопления, зависит от его типа и способа установки. Минимум дополнительного оборудования потребуется установить при обустройстве самотечной системы – только расширительный бак и краны, отсекающие от неё котел. С автоматическими котлами постоянного действия будет немного сложнее: для их стабильной работы потребуется монтаж циркуляционного насоса, группы безопасности и мембранного расширительного бака. А подключить к системе теплый пол или бойлер для горячей воды можно с помощью коллекторов.
Открытая система принудительного типа циркуляции
Отличный вариант обвязки котла отопления для двухэтажного дома. Отсутствие здесь разгонного коллектора объясняется тем, что его функции выполняются циркуляционным насосом
Выбирая подходящий для этого аппарат, особое внимание уделяют его производительности. Определяясь со схемой, как правильно обвязать котел отопления, ориентируются на тепловую нагрузку контура, соответствующей мощности котла
То, какой именно создается напор насосом, особой роли не играет, так как его обычно вполне хватает для обеспечения нужд обычного частного жилища. Кстати, циркуляция системы отопления многоквартирного дома обеспечивается напором всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).
Схема подключения твердотопливного котла
Схема подключения твердотопливного котла очень проста в понимании и гораздо проще, чем в газовом варианте.
Для подключения системы нам понадобятся элементы:
- твердотопливный котёл;
- буферная ёмкость;
- бойлер косвенного нагрева;
- трубы и клапаны.
Твердотопливный котёл является инициатором всей в схеме отопления системы, но не он один выполняет главную функцию — распределение тепла. Отвечает за нагрев, за грамотное распределение отвечают остальные элементы системы коммуникаций. Подберите котёл той мощности, чтобы вы могли полностью обогреть помещение.
Буферная ёмкость используется для грамотного распределения воды одинаковой температуры по трубам. В системе вода подаётся различными режимами, тем самым поступая в буферную ёмкость. В ней температура воды всегда одинаковая, а в трубах — разная. Вы полностью сможете избежать перебоев в температуре воды.
В закрытых системах отопления буферная емкость выполняет роль защиты. Подвод от котла выполняется самотечным типом. Когда останавливается насос, а котел при этом горит, то избыток тепла поступает в буферную емкость.
Бойлер косвенного нагрева подключается через распределительный коллектор. Подключения напрямую не предусмотрено. Не является обязательным элементом, но его наличие приносит свои плоды.
Трубы и клапаны — связующее звено в этой цепочке
Важно понять, как правильно работают клапаны и как они регулируют и распределяют потоки воды в системе. Материал труб можно выбирать любой
Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности. Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе.
Однотрубная схема с ленинградкой
Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.
Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.
Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.
Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.
Ленинградская разводка в одну трубу работает в маленьких помещениях.
