Достоинства и отрицательные качества инфракрасных теплых полов
Пол десятка лет назад пленочные теплые полы были уникальным явлением, в наши дни инфракрасные пленочные полы применяют, создавая комфортные зоны в жилых домах, квартирах и офисах. Популярность и спрос создали и конкуренцию, и, соответственно, рекламу и отзывы о продукции, которые могут быть правдивыми и вымышленными.
На дорогих пленках паста нанесена в виде равномерного слоя. Чтобы тепло нагревало напольное покрытие, а не соседский потолок, необходимо использовать теплоотражающую подложку. Если укладка материалов еще может быть выполнена вами самостоятельно, то для подключения к сети советуем пригласить квалифицированного электрика. Большинство рынков сейчас предлагают нагревательные пленки корейского производства. Такая пленка отличается хорошим качеством и умеренными ценами, которые, к сожалению, зависят от стоимости валюты.
Монтажные схемы теплых водяных полов в квартире
Основной или дополнительный низкотемпературный контур теплых полов от центрального отопления в многоквартирных жилых домах планируют при разработке проекта. Самостоятельно вносить изменения в радиаторную схему отопления многоквартирного жилого дома запрещено жилищным законодательством. Температура радиаторного контура выше требуемых параметров для теплых полов. Самовольное изменение направления, диаметра и длины стояка общедомового отопления приводит к разбалансировке системы и нарушению теплового режима в жилом доме.
Специализированные организации производят монтаж теплых полов от центрального отопления в квартирах при возведении здания. Принцип устройства теплых полов от центрального отопления в квартире отличает способ подключения низкотемпературных контуров. Теплоноситель поступает в трубы водяных теплых полов по отдельному, от радиаторного отопления, стояку. Горячую воду для напольного отопления готовит теплообменник, который установлен в центральном тепловом пункте, тепловом узле многоквартирного жилого дома или непосредственно в квартире потребителя.
Схема врезки теплых водяных полов в радиаторный контур центрального отопления: 1 – шаровый кран на врезке подающей линии; 2 – шаровый кран на врезке обратной линии; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – трехходовой смесительный кран; 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – радиатор
Теоретически, изменить длину труб без ущерба тепловому режиму в соседних квартирах могут последние (по ходу движения теплоносителя в стояке) потребители. Если тепло распределяется сверху, то теплый пол на первом этаже не влияет на теплообмен квартир, расположенных выше. Однако, рабочего давления подающего трубопровода при нижней постоячной разводке может быть недостаточно для циркуляции в напольном контуре верхнего этажа.
При отсутствии первоначальных проектных данных на устройство напольного отопления в многоквартирном доме, подключение дополнительного контура согласовывают с поставщиком тепловой энергии и управляющей компанией. Ресурсоснабжающие организации выдают разрешение на устройство теплых полуавтономных полов, при достаточном запасе мощности существующей отопительной системы.
Комбинированное отопление в квартире с использованием радиаторов и водяного теплого пола
Жилищно-эксплуатационные компании предъявляют обязательное условие к расчетной нагрузке оснований теплых полов, которое не должно превышать допустимую нагрузку на межэтажные перекрытия в данном конкретном случае.
Традиционно, согласование предусматривает установку теплообменника на радиаторный или стояк горячего водоснабжения в квартире. При этом требуется монтаж циркуляционного насоса, расширительного бака, группы безопасности, вентиля для удаления воздуха, двухходового крана, регулировочных вентилей и теплового счетчика.
Полуавтономная схема подключения теплых водяных полов в квартире: 1 – шаровый кран на врезке в подающий стояк; 2 – шаровый кран на байпасе в обратный стояк; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – двухходовой кран (термодатчик с сервоприводом); 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – теплообменник; 17 – группа безопасности; 18 – термометр; 19 – регулировочные вентили; 20 – байпас между подающим и обратным коллектором; 21 – расширительный бак мембранного типа
Для нескольких напольных контуров используют готовый коллекторный узел, совместимый с любой схемой укладки пола. На каждом входе и выходе с гребенки коллектора должен быть установлен запорный вентиль или термостат. Запорная арматура дает возможность отключить отдельный контур, не нарушая общей работы напольного отопления.
Особое внимание уделяют выбору основания теплых полов в домах старой постройки. Поперечный размер цементной стяжки зависит от степени утепления плиты перекрытия
Толщина «пирога» теплых полов над холодным подвалом достигает 0,15 м, что существенно скрадывает общую высоту помещения и увеличивает вес конструкции.
Устройство водяного теплого пола своими руками
Решение юридических вопросов
Возможны только два варианта. Первый, запитать систему от системы центрального отопления и второй, установить автономный котёл в квартире.
У каждого из этих вариантов, есть свои плюсы и минусы. В частности, запитывая систему от стояка, вы получаете невероятную экономию – это плюс. Но вместе с тем, вы полностью теряете автономность. И это снижает уровень комфортности на порядок. Ведь вы не сможете включить подогрев полов, когда пожелаете, а лишь только тогда, когда в трубах будет теплая вода.
Разрешение на подключение выдаёт ЖКУ. 100% запрета на подключение системы тёплых полов к стояку отопления нет, тут надо вдаваться в нюансы. Дело в том, что в новых домах, специально закладывается возможность установки теплого водяного пола. В таких новостройках, через квартиру проходит специальный стояк или же организуется система параллельного подключения для каждой квартиры.
Вероятнее всего, с вас потребуют монтажную схему и проектные расчеты, которые помогут доказать, что монтаж такого оборудования не повредит общему имуществу.
В некоторых случаях, одним из условий подключения к стояку, является установка счётчика тепла. Если это решающий фактор – соглашайтесь не раздумывая. Экономия будет значительная.
И ещё один минус такого подключения – температура теплоносителя. Комфортная температура напольного покрытия варьируется от 25 до 30°C. Температура воды в стояке достигает 95°C. И если её сразу пустить в систему теплого пола, то квартира превратится в душегубку. Поэтому, для выравнивания температуры потребуется насосно-смесительный коллектор. Он включает в себя насос, гребёнку, смеситель.
В этом устройстве, вода поступающая из стояка, смешивается с обраткой из системы тёплого пола для достижения требуемой температуры, и только затем, подаётся в нагревательный контур. Вся работа функционирует в автоматическом режиме. Гребёнку можно собрать самому. В принципе, это комплект крестовин, вентилей, переходников собранных в нужной последовательности. Стоить он будет дешевле, но! В заводской гребёнке, вся конструкция сделана из цельной заготовки, и в её теле нет резьбовых соединений. Что на порядок повышает надёжность прибора.
Когда стоит установить теплый пол
Считается, что наилучший вариант для здоровья человека – это когда ноги в тепле, а голова – в холоде. Теплый пол с этой позиции – практически идеальный вариант. Ведь трубы, вмонтированные в бетонную стяжку, греют помещение снизу, и при этом исключают возможность появления ожога. Однако стоит иметь в виду, что это полезно далеко не всем.
Внимание! Монтаж теплых полов противопоказан, если в доме живут люди, страдающие аллергией и варикозом. Слишком жарко, а значит – некомфортно на такой поверхности малышам, у которых обмен веществ происходит быстрее, чем у взрослых.. Достоинства теплого пола:
Достоинства теплого пола:
- равномерный прогрев помещения, исключающий появление сырости в углах;
- экономия электроэнергии до 20-30%;
- отсутствие циркуляции пыли;
- срок службы – до 50 лет;
- простота уборки;
- нивелирование сквозняков в помещении;
- возможность декорировать комнату без ограничений и располагать мебель в любом удобном месте.
Теплый пол
Недостатки:
- сложный монтаж;
- медленный нагрев и остывание – чтобы снизить температуру в помещении, нужно открывать окна и впустую выпускать тепло наружу;
- высокая стоимость системы;
- ограничения по материалам отделки: деревянное покрытие хуже проводит тепло, чем плитка;
- необходимость ставить мебель только на ножках, чтобы улучшить циркуляцию воздуха, и отказ от ковра;
- очень сложный, трудоемкий и дорогой ремонт. Поэтому изначально монтаж должен быть качественным.
Создание системы теплых полов в частном доме
Для организации основного отопления в загородном доме лучшее решение — водяной теплый пол.
Он может аккумулировать тепло от твердотопливного котла или печки, может подключаться к нескольким источникам энергии
И, что еще важно, не ограничивает вас в выборе дополнительного обогрева. . Если вы планируете монтировать систему уже на этапе строительства, на первом этаже дома рационально использовать традиционную водяную систему «под стяжку».
Если вы планируете монтировать систему уже на этапе строительства, на первом этаже дома рационально использовать традиционную водяную систему «под стяжку».
Она хорошо прогревает бетонное основание и эффективно работает, даже если мощность электрической сети небольшая.
Однако если планируется ремонт или утепление второго этажа, рационально подобрать облегченную модель системы, которая укладывается в пазы утеплителя. Особенно если речь идет про современный дом с каркасной конструкцией.
Легкий, «быстрый» теплый пол меньше давит на легкие перекрытия, более удобен в укладке.
Сохраняйте советы «Квартблога», чтобы поддерживать в доме комфортное тепло и уют!
Монтажные схемы
Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.
Таблица. Схемы монтажа водяного пола.
Тип схемы | Характеристика |
---|---|
Улитка | В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж. |
Змейка | В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится. |
Комбинированный тип | В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом. |
Недостатки электрического пола
Несмотря на большое количество преимуществ конструкции теплого пола, данная система все же имеет некоторые недостатки:
- Первый и наиболее очевидный минус электрического пола — увеличение затрат на электроэнергию в доме. В этом случае для того, чтобы максимально снизить расходы, лучше всего использовать терморегулятор, который позволит понизить температуру или отключить обогрев в некоторых зонах.
- Второй недостаток также связан со значительными расходами. Дело в том, что теплый пол — это дорогостоящая конструкция, которая также требует определенных затрат на ее установку.
- Перед установкой конструкции электрического пола необходимо обязательно поменять проводку в доме. Такая система значительно увеличивает нагрузку на электросистему, поэтому старая проводка может просто не выдержать.
- Конструкция теплого пола весьма требовательно относится к напольному покрытию. Оно должно обладать, прежде всего, хорошей теплопроводностью, чтобы ощущалась эффективность от работы системы. Если же на полу будет ковер или палас, которые довольно плохо пропускают тепло, эффективность теплого пола не будет большой.
- Некоторые виды напольного покрытия могут пострадать от использования теплого электрического пола. Наибольшее воздействие оказывается на деревянный пол, поскольку дерево при нагревании рассыхается, а затем начинает менять форму.
- Если напольное покрытие вдобавок покрыто сверху лаком, температура нагрева не может превышать более 21 градуса.
- Чтобы максимально сэкономить электроэнергию и расходы на нее, теплый пол, как правило, не устанавливается в местах, где стоит мебель. В связи с этим перестановка мебели в доме повлечет также и переустановку конструкции теплого пола.
- Использование теплого пола в доме провоцирует появление электромагнитного излучения. Конечно, сегодня все используют электрические приборы, несмотря на распространение электромагнитных волн, однако, с установкой дополнительной электрической системы излучение усиливается, поэтому этот фактор необходимо учитывать.
- Применение любого электрообогревателя, в том числе и электрического пола, влечет за собой увеличение опасности поражение током. Этот фактор следует учитывать, особенно в помещениях с повышенной влажностью.
Стоит отметить, что, несмотря на все эти недостатки, большинство людей все же используют теплые полы в доме, поскольку для них такие системы являются необходимым условием комфортного проживания. Тем более, что большая часть этих недостатков совершенно несущественны и легко устранимы. Что же касается дополнительных расходов, то, как правило, все прекрасно понимают, что комфорт стоит дополнительных денег.
Достоинства и особенности теплых полов
Стоит рассмотреть превосходство относительно новой системы теплых полов. Естественно, существует много положительных сторон, иначе такие полы не обрели бы такую популярность, которая к тому же быстро увеличивается.
Вопрос экономии. Температура системы нагрева теплых полов ниже, чем у обогревателей на радиаторах, потому что они занимают меньшую площадь. А еще со школы должно быть известно, что для нагрева воды с 40 до 50 оС потребуется затратить меньше энергии, нежели подогреть воду с таким шагом, но уже с 60 до 70 оС.
Учтем это на будущее. Далее, получается экономия за счет самого процесса нагрева воздуха. За счет естественных физических процессов происходит циркуляция воздуха по комнате, в результате чего происходит распределение потоков, у пола температура держится на значениях 26-30 оС, а в верхних слоях она немного ниже, и составляет 22-24 оС. И лишь у потолка, где показатели температуры не столь важны, она составляет 18 оС.
Такие показатели являются довольно комфортными для среднестатистического человека. Может показаться, что это идеальное распределение температур, однако здесь есть свои нюансы. Этот пункт дает возможность лучше понять, что дешевле – теплый пол или радиаторы.
Обогрев комнаты при помощи батарей имеет несколько иное распределение температур. Батареи прогревают воздух непосредственно пространство вокруг себя, где-то до 50 оС, после чего он подымается под потолок и охлаждается до 40-45 оС – происходит его замещение в нижних слоях холодными потоками, и так по кругу. В результате получается неэффективный прогрев помещения, и нам приходится ходить по холодному полу, температура которого обычно не превышает 16-18 оС.
Кроме этого жильцы с таким отоплением чувствуют себя значительно комфортнее. И это не удивительно, ведь намного приятнее ходить по теплому полу, нежели при каждой возможности в холодную пору пытаться спрятать ноги под нечто теплое. Хотя, как и при любых дискуссиях, не обходится без скептиков, которые в данном случае считают, что теплые полы являются неэффективными и не несут ничего полезного для человека, а лишь вредят, снижая иммунитет и провоцируя частые простудные и даже сосудистые заболевания. На дынный момент такой спор остается неразрешенным.
В настоящее время системы теплых полов значительно усовершенствованы, они снабжаются автоматикой, позволяющей регулировать температурные показатели. При этом можно настроить регулирование температуры подогрева отдельно для каждой комнаты в автоматическом режиме.
Вариант — конвекционное и внутрипольное отопление
Устройство
В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:
Схема | Описание |
Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный. Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе. | |
Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией. Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга. |
Какие материалы стоит предпочесть при монтаже такой системы своими руками?
Трубы:
Для радиаторного отопления — недорогой полипропилен с армированием алюминием. Температура в автономном контуре не поднимается выше 80 °С, а давление — выше 2,5 кгс/см2, что с запасом перекрывается допустимыми для полипропиленовых труб эксплуатационными параметрами.Армирование уменьшает удлинение трубопроводов при нагреве: у неармированного полипропилена оно равно 6,5 мм/погонный метр при нагреве на 50 градусов, у армированного алюминиевой фольгой — 1,5 мм;

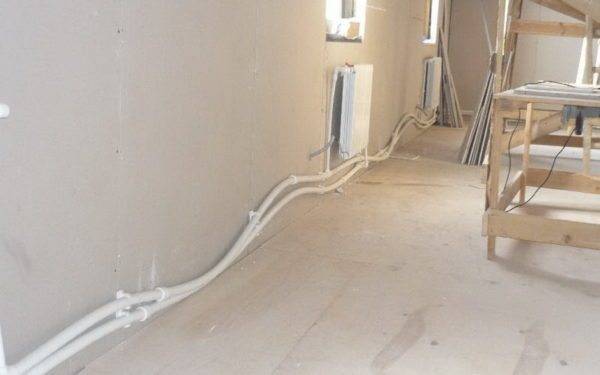

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.
Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.
Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена pe-rt.
Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).
Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.
Преимущества
Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.
теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.
Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.
Недостаток теплого пола — в том, что его температура ограничена значением +35-+40°С. При фиксированной площади теплообмена и ограничении температуры теплоотдача тоже ограничена, и при больших теплопотерях она может оказаться недостаточной.
Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.
Можно ли отапливать дом теплым полом?
Инфракрасная пленка для теплого пола – принцип работы и схема монтажа Поддержание комфортной температуры в доме – это задача, которую решает отопительная система. Хорошим выбором отопления является инфракрасный теплый пол, который можно использовать как в качестве самостоятельного обогревателя, так и совместно с другой системой.
Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.
Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу В настоящее время существует немало способов, как сделать свое помещение комфортнее и функциональнее. Немаловажную роль при создании уюта играет обогрев помещения. О том, как правильно установить инфракрасный теплый пол под плитку, и что для этого нужно, и пойдет речь в нашей статье.
Можно ли укладывать водяной теплый пол под ламинат и как лучше это сделать Установка системы теплого пола, будь то электрической или водяной, требует от потребителя значительных материальных затрат, так что зачастую он не может себе позволить такие расходы. Вместе с тем, ламинированные панели становятся все более доступны для покупателей по стоимости, к тому же, обладают ряду достоинств.
Какая металлопластиковая труба для теплого пола лучше подходит Водяные системы обогрева напольных поверхностей позволяют равномерно распределять тепловую энергию по помещению благодаря циркуляции горячего теплоносителя по отопительному контуру, вмонтированному в покрытие. Поэтому такое большое значение имеет правильный выбор трубы для теплого пола из всего разнообразия данной продукции на рынке.
Как сделать теплый пол своими руками – варианты монтажа с примерами В статье речь пойдет о том, как сделать теплый пол своими руками, чтобы получить высококачественный подогрев, который прослужит долгие годы. Если правильно выполнять работы с учетом всех советов, то в доме будет тепло и уют.
Как сделать теплый пол от отопления – хитрости из практики При желании встроить систему теплого пола в общий функционал частного дома владельцу придется позаботиться о грамотном совмещении ее с основным отоплением, что имеет множество нюансов при реализации. Данная статья о том, как сделать теплый пол от отопления, совместив радиаторы и трубы для подогрева с разной мощностью.
Как сделать теплый пол в деревянном доме – примеры реализации своими руками Правильный выбор и монтаж системы теплого пола в деревянном доме всегда были сложной задачей для владельцев. Потому в статье речь пойдет о том, как сделать теплый пол в деревянном доме, чтобы его эксплуатация была максимальной эффективной и безопасной.
Водяной пол для отопления дома
Отдавая предпочтение системе с водяным теплоносителем, руководствуются следующими его свойствами:
- Продолжительным сроком службы. Для труб он составляет до 50 лет, для остальных элементов – коллекторов, кранов и прочих деталей срок службы меньше, но все они подлежат простой замене.
- Экономичностью системы при подключении конденсационных котлов, тепловых насосов ли солнечных коллекторов.
- Комфортностью поверхности пола, температура которого не повышается выше градусов.
Принцип устройства водяного пола
На что обратить внимание при выборе материала
Качественное функционирование системы во многом зависит от выбранного материала труб. На них не стоит экономить. При выборе труб учитывают следующее:
Они должны соответствовать своему назначению.
При монтаже пола необходимо максимально исключить образование мест стыковки труб, чтобы сократить вероятность образования протечки.
Важно учесть диаметр и материал, из которого изготовлена труба.
Помимо труб, следует выбирать и остальные элементы системы высокого качества, чтобы система теплого пола прослужила как можно дольше.
Полиэтиленовые трубы
Разновидности труб для теплого пола
Особенности монтажа пола с водяным теплоносителем
Таблица 2. Монтаж водяного пола
Иллюстрация
Описание
Монтаж системы по существующему бетонному основанию начинается с очистки рабочей поверхности.
Затем укладывают гидроизоляционный материал – плотную полиэтиленовую пленку.
Стыки между полотнами полиэтилена проклеивают скотчем.
По периметру помещения расклеивают демпферную ленту.
Наличие клейкой полосы позволяет быстро и легко произвести качественную фиксацию демпферной ленты к стенам. Роль мягкого слоя ленты заключается в ее способности компенсировать тепловое расширение нагретой стяжки пола.
Первый слой теплоизоляции укладывают под фартук демпферной ленты и фиксируют его при помощи скотча.
Плиты теплоизоляции необходимо укладывать в разбежку, расправляя над ними фартук демпферной ленты.
В плитах нижнего первого теплоизоляционного слоя термоножом вырезают каналы диаметром 16 мм.
После этого по всей площади помещения укладывают второй слой теплоизоляции – маты с бобышками. Благодаря специальным замкам на торцах плит происходит их надежная фиксация между собой.
Каждый мат оснащен разметкой с шагом в 1 см, что позволяет разделить плиту с помощью обычного ножа. Плиты также укладывают в разбежку, в результате получается герметичное, сплошное теплоизоляционное покрытие.
На следующем этапе укладывают трубы – бухту трубы раскатывают между бобышек на поверхности теплоизоляционного слоя с шагом расположения греющей трубы в15см. Около наружных стен укладку труб можно сделать более плотной

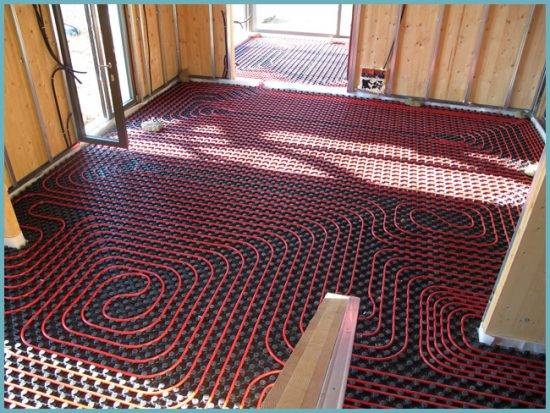

Метод укладки – «улитка».
Для фиксации трубы в месте поворота используют якорные скобы.
После укладки и фиксации труб можно приступать к заливке стяжки.Важно! Перед заливкой стяжки рекомендуется проверить трубы на отсутствие протечек, пустив по ним воду.
Первый нагрев можно производить ориентировочно через 28 суток, после того как стяжка полностью созреет.
Схема отопления теплым полом
Правильная работа и распределение тепла водяного пола зависит от способа укладки трубы. Существует три способа:
Улитка. Этот способ является наиболее распространенным, экономически оправданным и эффективным в плане возможностей энергопередачи. Укладку контура начинают с периметра помещения, продвигаясь в его центр и уменьшая радиус, а затем двигаясь в обратную сторону.
Змейка. Такой способ укладки труб приводит к большим теплопотерям – горячая вода поступает с одной стороны и, проходя по контуру, она остывает. Поэтому температура пола в комнате получается неравномерной. Еще одним недостатком является необходимость изгиба трубы на 180 градусов.
Комбинированный способ заключается в совмещении двух вышеописанных способов укладки. Улитку монтируют по периметру помещения, а змейку – внутри контура. Чтобы сосредоточить тепло в центре помещения, укладывают улитку, а на входе, где подогрев не так важен, укладывают змейку.
Выбор труб для нагрева пола
В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.
Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.
Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Подготовка и подключение коллектора
Коллектор помогает равномерно распределить теплоноситель, особенно в случае укладки теплого пола в нескольких комнатах.
Сборка по схеме:
- Установка рамки. Для этого шага нет отдельных инструкций кроме замечания, что установка должна быть горизонтальной. Рамка может быть в шкафу или стене.
- Подключение к котлу. Подача фиксируется внизу, отдача – наверху.
- Монтаж клапана, который контролирует подачу тепла.
- Монтаж и подключение собственно коллектора.
Не нужно бояться включать теплый пол для того, чтобы проверить, правильно ли было совершено подключение. Если что-то пошло не так, коллектор просто не запустится.
Дополнительные датчики, которые контролируют работу всей системы, они называются расходомерами.
- Устанавливают равномерное распределение тепла по отапливаемым помещениям.
- Являются энергосберегающими аппаратами.
- Улучшают проводимость по всем контурам.
