Система полива для теплицы своими руками: как сделать капельную и не только, устройство и пошаговые инструкции с фото и видео

Как самому сделать капельный полив на даче: последовательность и тонкости монтажа

По большому счету, собрать самостоятельно капельный полив на своей даче не так уж и сложно – особенно если у вас имеются элементарные познания в области создания систем трубопроводов. В принципе, и для тех людей, которые с подобными работами не сталкивались, такая система окажется по силам – естественно, придется кое с чем разобраться и научиться кое-каким премудростям, о которых мы постараемся рассказать по максимуму. Весь ход выполнения работ, связанных с решением вопроса, как сделать капельный полив на даче, можно представить в виде следующей последовательности действий.

Готовим и устанавливаем накопительный резервуар. Здесь придется выполнить всего три шага. Во-первых, установить емкость в самой верхней точке дачного участка – в идеале ее необходимо поднять на «пьедестал почета» на высоту около метра над землей. Естественно, придется сварить или собрать из камня опорную конструкцию, на которой надежно закрепить резервуар для воды. Во-вторых, врезать в этот самый резервуар сгон – этот вопрос решается довольно просто без сварки. Понадобится сам сгон с длинной и короткой резьбой, две контргайки и резиновые уплотнители, а лучше всего сырая резина, порезанная жгутиками шириной по 1см. Предварительно на сгон накручивается контргайка, потом он вставляется в просверленное в емкости отверстие, после чего изнутри на него навинчивается вторая контргайка. Между телом бочки и контргайкой с одной и с другой стороны накручивается сырая резина или пакля, после чего гайки туго затягиваются. В случае с сырой резиной между гайкой и корпусом емкости лучше установить шайбы – для пакли они не нужны. И третий момент – это установка на сгон крана, фильтра и переходника для подключения трубы – здесь все стандартно. Герметизация резьбы осуществляется с помощью пакли или ленты ФУМ.
Прокладываем магистраль капельного полива. Что ни грядка, то тройник. Сначала протягиваем цельную трубу (расположить ее нужно поперек грядок с одного из их концов), потом подключаем трубу к резервуару. А дальше напротив каждой грядки разрезаем магистраль и вставляем в этом месте тройник – при необходимости оборудуем его ответвление резьбовым оконечником, в который вкручиваем ершик или переходник для подключения специального рукава капельного полива. Совсем забыл, на конце прямого участка магистрального трубопровода устанавливаем концевик с резьбой и навинчиваем на него кран – он понадобится для слива воды из системы в случае аварии или консервации на зиму.
Прокладываем ветки полива. Как и говорилось выше, это может быть либо обычный мягкий поливочный шланг (его понадобится заглушить с одной стороны, с той, которая не подключается к магистрали), или же готовый рукав для капельного полива. Что из этих двух вариантов выбрать, считайте сами – что окажется дешевле, то и устанавливайте. Подключаем шланг или рукав к тройнику на магистрали, прокладываем его вдоль грядки и в местах, где взошли растения, прокалываем небольшие отверстия. Их размер придется определить опытным путем – сначала маленькие нужно сделать, потом их всегда можно расширить, если появится в этом необходимость. Таким вот способом прокладывается каждая ветка вдоль каждой грядки – шланг нужно укладывать как можно ближе к растению и не забывать глушить второй конец.

В принципе, это вся система капельного полива на даче, как видите, организовать такой полив не очень сложно – как говорится, было бы желание, а все остальное приложится. Естественно, подобные системы, изготовленные в заводских условиях, значительно отличаются от описанного выше варианта для дачи – они оборудованы автоматикой, электронными клапанами, которые следят за точной дозировкой жидкости. В общем, в профессиональной сфере это довольно сложная система, разобраться с которой тоже можно, если возникнет такая необходимость.

И в заключение темы несколько слов о том, что капельный полив не является панацеей – проще говоря, он не в состоянии обеспечить полностью все нужды дачи. Дело в том, что далеко не все растения можно полить таким способом – к примеру, тот же газон орошать подобным методом бессмысленно. Именно поэтому, решив вопрос, как сделать капельный полив своими руками, одновременно придется разобраться и со стандартной системой полива – возможно даже автоматизированной. Но здесь решать вам.

Какой автополив лучше выбрать для теплицы

дождевания;
капельного орошения;
внутрипочвенного полива.

Систему дождевания преимущественно делают в тепличных хозяйствах. Такие модели дорогие, требуют значительных затрат на электроэнергию.

Капельный автополив в настоящее время наиболее распространен и доступен. Дачники выбирают модели, опираясь на ценовой показатель, наполняемость набора и качество изделия. К преимуществам системы специалисты относят простоту монтажа и обслуживания, совместимость нескольких моделей в одну, возможность полностью автоматизировать полив.

Почвенное орошение возводят в засушливых регионах. Под землей прокладывают трубу с отверстиями, оборачивают агроволокном, чтобы не забивались отверстия, и обустраивают дренажную систему. Подобный метод полива имеет ряд недостатков: легко повредить трубопровод при перекопке грядки, ткань недолговечна, может произойти засор, систему трудно обслуживать.

Автоматизация системы капельного полива для теплицы

Выше был рассмотрен порядок устройства обычного, не автоматизированного полива в парнике своими руками. Теперь можно рассмотреть возможность устройства автоматического полива теплицы. Для этого вам нужно найти постоянный источник подачи воды. Если у вас нет подающего водопровода, емкость с водой можно установить в самой теплице. Единственное, что от вас будет требоваться, это следить за уровнем жидкости в емкости.

Разумеется, этот процесс тоже можно автоматизировать, но лишь в том случае, если на вашем участке есть постоянная подача воды. Какому бы варианту вы ни отдали свое предпочтение, установив емкость и определив суточный расход воды на полив в вашей теплице, вам всегда будет известно, что пришло время добавить воды в емкость.

Емкость у вас есть, и вы ее уже установили. Теперь необходимо автоматизировать процесс полива. Для этого наладьте капельный полив так, как и в вышеописанном случае.

Дополнительно нужно будет купить автоматический контроллер, который будет открывать и прекращать подачу воды в магистральный трубопровод. Современные контроллеры легко программируются на включение в определенное время по часам, времени суток и дням недели.

Чего ожидать от применения капельной системы?

Так как организация автоматического или полуавтоматического полива дело затратное, хотя и проводится своими руками, то польза должна быть ощутимой, очевидной и выгодной.

Основные преимущества:

полив площади любых размеров при самом низком давлении в трубах;
экономия энергоресурсов; рациональность использования каждой молекулы жидкости;
возможность управлять процессом;
повышение урожайности;
сохранение структуры почвы, её насыщенности кислородом;
полезные вещества и микроэлементы не вымываются потоком воды;
плановое и стабильное внесение удобрений;
отсутствие болезней, которые провоцирует лишняя влага;
простое обслуживание и пользование конструкцией;
экономическая стоимость продукции снижается.

Огородник получает контролируемый процесс, свободное время и гарантированный результат.

Виды капельниц

Внешние капельницы — это специально изготовленные устройства для врезки в проложенные магистрали. Их конец — маленькие трубочки, позволяющие регулировать количество подаваемой воды.

Различают три основных группы капельниц, различающихся конструктивно.

Некомпенсированные

Воды в конце грядки поступает меньше, чем в начале. Подходят для ровной местности или с небольшими перепадами высоты.

Некомпенсированные капельница

Компенсированные

Выдают жидкость дозировано (есть мембрана, клапан). Идеальное применение на участках с разными уровнями.

Компенсированная капельница

Капельницы-спицы, стрелки

Это пластиковая трубочка в виде стойки, в которых сделаны каналы по которым течет вода. Подключаются при помощи адаптеров, разветвителей. Разветвленные — одновременно для нескольких растений (паук).

Антидренажные

Кроме того, капельницы могут быть антидренажными. Вода присутствует в системе даже при прекращении подачи. Это ускоряет повторный запуск, т.к. не нужно удалять воздух.

Антидренажная капельница

Обязательно должна быть возможность разборки. Обычно снимается крышка, чтобы очищать при засорении.

Преимущества и недостатки капельной системы

Первоначальная цель при создании капельного полива была компенсировать недостаточное количество воды для орошения растений. Позже оказалось, что этот способ предпочтительнее традиционных средств. Отмечают следующие преимущества:

экономия водных ресурсов — нет расхода на междурядья;
получение ранних урожаев — сокращается срок развития, дружно созревают плоды;
насыщение прикорневой системы — медленное поступление влаги обеспечивает
быстрый рост и получение большего количества питательных веществ;
снижение возможности переувлажнения почвы — уменьшается риск развития болезней (мучнистая роса, разные виды гнилей, черная ножка и т.д.);
отсутствие ожогов на листьях — вода поступает сразу к корню;
уменьшение количества сорняков — нет избытка влаги;
отсутствие риска развития эрозии почвы — наилучшая аэрация;
увеличение урожайности на 30-40%;
внесение минеральных и органических удобрений при поливе.

Сначала данную систему устанавливали только в теплицах или парниках, позже ее начали применять и на открытых участках.

Однако у капельного полива есть и недостатки:

Контроль над устройствами — неправильный расчет расхода воды приведет к избытку влаги и гибели растений. Нужно следить за наполнением бочки. Для обеспечения автополива устанавливают таймер.
Чистка отверстий — засоряются из-за небольшого диаметра. Увеличивать нельзя, т.к. вода выльется, не достигнув всех форсунок. Используют установленный в начале системы фильтр (кусок поролона), который можно вынуть и промыть.
Бочку и приемник-распределитель обязательно накрывают — это предохраняет от мусора и насекомых.

Самостоятельный монтаж капельной системы

Ниже приведена схема того, как в домашних условиях самостоятельно собрать капельный полив на приусадебном участке. Примером послужит оснащение поливом участка площадью 150м2 с 10 рядами высаженной клубники, длина которых составляет 12 метров.

Для самодельной системы понадобится капельная лента длиной 110-140м. При расположении эмиттеров или перфорации через 30см пропускная способность системы составит порядка 4-х литров в час. Ориентировочное давление без использования насоса – 0,1 атмосфера, для поддержания которого бак системы полива необходимо разместить в 1 метре над землей. Создать давление воды в 1 атмосферу невозможно, так как в этом случае понадобилось бы поднимать резервуар с водой на десятиметровую высоту. В результате недостаточного давления пропускная способность падает в три раза — до 1,3 литра в час. В результате время полива увеличивается втрое.

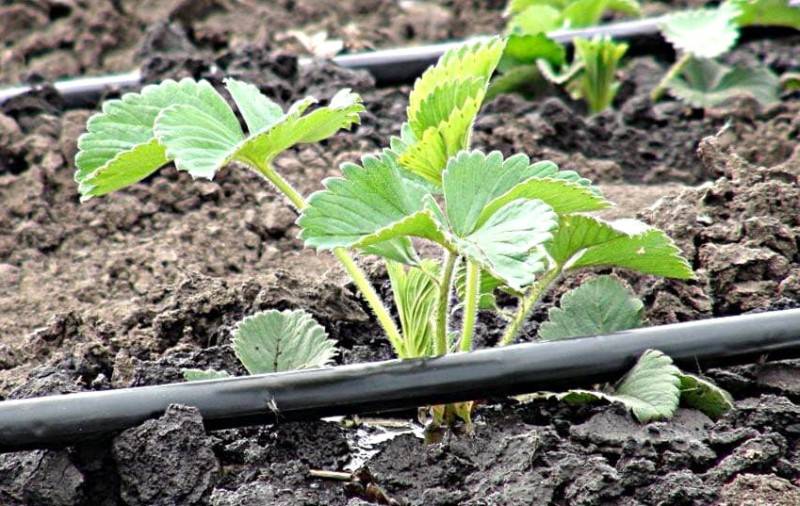

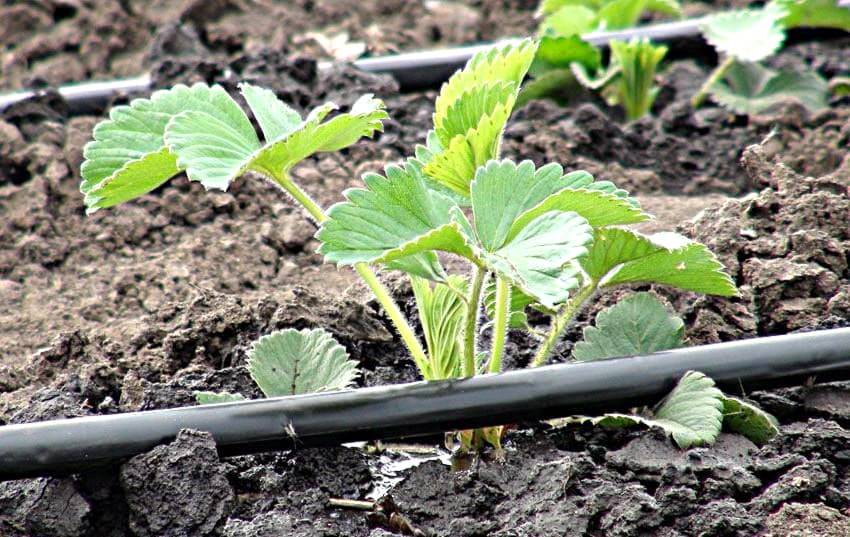

Капельный полив клубники — правильное решение

Последовательная схема действий для создания своими руками капельного полива:

Подсоединить кран к штуцеру емкости, после чего поставить фильтр.
При помощи соединительной муфты подключается распределительная труба и укладывается перпендикулярно к грядкам для полива. Если площадь меньше 300м2, подойдет труба 32мм. Саму трубу необходимо прокладывать параллельно горизонту, а поливные ленты — с уклоном. Окончание трубы на противоположной стороне участка нужно закрыть с помощью съемной заглушки или установить вентиль, чтобы облегчить профилактическую промывку.
Напротив грядок клубники нужно просверлить трубу, навернуть штуцеры с прокладками или установить краны. Последние обеспечат раздельное отключение каждого ответвления полива при необходимости. Также можно подсоединить трубы, изначально снабженные старт-коннекторами.
Вдоль всей грядки клубники уложить эмиттерные ленты. Один из концов трубки следует надеть на штуцер, а другой заглушить.
При применении общей капельницы для полива нескольких кустов следует присоединить к ней разветвители-минифолды в виде трубочек и уложить их возле корней насаждений.

Монтаж системы капельного полива

Для центральных веток берут пластиковую трубу толще, чем для ответвлений. Обычно диаметра 32–50 мм будет достаточно. ПНД труба как шланг идет в продаже бухтой.Монтаж системы капельного полива
Чтобы с ней проще было работать, трубу раскатывают на участке, и дают ей время отлежаться. Размягченный на солнце пластик станет податливее. Распрямленную трубу нарезают кусками необходимого размера согласно чертежу, и укладывают ее вдоль грядок, но поперек рядов с растущими растениями. Напротив каждого ряда врезают фитинги для подключения перфорированных лент.

Подсоединив один конец перфорированной ленты к врезному фитингу, ее начинают раскладывать по рядку как можно ближе к растущему растению

Необходимо обратить внимание, чтобы капельные отверстия были направлены на стебель растения, то есть вбок. Если уложить ленту отверстиями вниз, со временем они забьются сырым грунтом

На конце ряда ленту отрезают, а ее отверстие закрывают заглушкой. Если ряды на грядке расположены близко друг к другу, ленту можно не перерезать, а сразу завернуть ее на второй ряд. Тогда второй конец ленты, охватывающий два ряда, подсоединяют к соседнему фитингу на центральной трубе. Получившееся кольцо из капельной ленты не требует установки заглушек, плюс позволяет более рационально использовать материал.
Изготавливать поливную систему из капельных шланг быстро и удобно, но они обладают небольшим сроком эксплуатации, максимум до 5 лет.
Некоторые дачники предпочитают заменять ленты ПВХ трубами с самостоятельно врезанными капельницами. Сейчас мы рассмотрим, как самому сделать капельный полив без перфорированных лент. Для работы потребуется бухта трубы диаметром 20 мм. Подойдет любой тонкостенный шланг. Он легко режется ножовкой или специальными ножницами.

Сгибать трубу кольцом на два ряда, как это делали с капельной лентой, не очень удобно, поэтому ее нарезают кусками. Каждый отрезок трубы должен соответствовать длине рядка. Куски труб раскладывают на свое место по рядкам и отмечают на них точки для сверления отверстий под капельницы. Обычно культуры высаживают на расстоянии 50 см друг от друга, поэтому нанести разметку можно с помощью рулетки, придерживаясь этого шага. Чтобы отверстия на трубе не получились зигзагообразного расположения, удобно использовать черный шланг с продольной синей полосой. Она поможет проделать отверстия строго по одной линии.

Для сверления можно воспользоваться шуруповертом или электродрелью. Когда все отверстия будут готовы, трубы раскладывают по рядам на свое постоянное место.

Соединение капельных линий с центральной трубой выполняется фитингами тройниками. Второй конец перфорированной трубы закрывают заглушкой. Простой вариант затычки – это небольшой деревянный колышек, закругленный и подогнанный по диаметру трубы.

Чтобы вода подавалась порционно, в отверстия вкручивают медицинские капельницы.
С помощью регулировочного колесика на ее корпусе для каждой культуры можно индивидуально выставляют подачу определенного количества воды.
Теперь настало время вернуться к баку. Дно емкости просверливают с помощью электродрели с коронкой. Диаметр режущей насадки должен соответствовать сечению фитинга переходника. Далее, от вырезанного отверстия собирают цепочку из фитинга переходника, шарового крана и фильтра. Если в системе предусмотрен бак для внесения удобрения, под него врезают тройник. Всю собранную цепочку из арматуры соединяют с центральной трубой и начинают делать подвод подпитывающего водопровода. От центральной системы водоснабжения можно просто протянуть трубу в бак. Со скважины или колодца воду придется подавать глубинным или поверхностным насосом. Как вариант, можно установить насосную станцию.

Совет! Для управления подкачкой воды, в бак необходимо установить поплавок с клапаном, используемые в сантехнике.

Когда все готово, можно включать насос, накачивать полный бак воды и проверять систему на работоспособность.

Совет! Первый запуск капельной системы считается промывочный. На этом этапе выгоняют весь мусор из трубопровода, прогоняя воду с открытыми заглушками капельных линий.

Усовершенствовать капельный полив можно добавлением датчиков влажности грунта и электрического клапана-отсекателя воды. Их работой управляет специальное электронное устройство – контроллер. Такой капельный полив становится полностью автоматизированный, требующий редкого участия человека в его обслуживании.

Как устроена система капельного полива

Капельное орошение — это современное решение для культивирования растений не только в открытом грунте, но и в парнике. Оно подходит для огородных культур, цветов, фруктовых деревьев, кустов. Первыми капельный полив применили израильтяне в 50 годах прошлого века. Их целью было развить сельскохозяйственную отрасль с наименьшим расходом воды. С тех пор оборудование заметно улучшилось.

Работает капельная система очень просто. Основным ее элементом является гибкий шланг, по которому подается поливная вода. Она поступает из емкости, находящейся на возвышении или выходит из водопровода. По шлангу водица подается к рядам посаженных растений. Под корнем каждого саженца в шланге имеются каналы или капельницы. Через них капельки воды попадают в грунт. Из-за этого почва всегда увлажненная. Корни берут из нее необходимое количество влаги. Несхожесть с обычным поливом в том, что вода поступает без избытка. Почти вся она используется растением. Поступление воды в систему контролируется специальными кранами. Перед этим она фильтруется в мастерблоке.

При установке следует учитывать следующие аспекты:

вид выращиваемых культур;
климат местности;
тип почвы.

Каждому отдельному растению требуется свое количество влаги. Например, огородным культурам достаточно 2-2,5 л воды в сутки. Именно столько должны подавать капельницы. Интенсивность орошения можно менять, в зависимости от погоды или периода развития саженцев. Для плотной почвы нужно меньше влаги, а для рыхлой (песчаной) — больше.

При покупке капельной системы будет инструкция, где указано о ее производительности в л/час. Эти данные помогают вести подсчет времени включения приспособления, чтобы саженцы получили нужную суточную норму влаги.

Промышленная капельная система

Ручной полив растений в теплице

Для ручного полива рекомендуется закапывать в землю на грядках горлышками вниз пластиковые бутылки без пробок и со срезанными донышками таким образом, чтобы концы их немного выступали над землей. В этих воронках и вегетируют растения, а конусообразная форма обеспечивает приток воды непосредственно к корням. Нетрудно закопать в землю и горшочки.

Облегчить полив овощей и зелени в теплице своими руками можно с помощью капельно-струйной конструкции: эластичный шланг надевают на кран, снабженный таймером. От крана к емкостям с растениями идут тонкие трубочки. Вода в этом случае поступает равномерно. Установкой различных насадок добиваются, чтобы вода струилась или капала. Кроме того, можно поливать растения шприцем, иголку которого вводят в почву. Делают еще и так: размещают в поддоне намоченную волокнистую ткань, ставят на нее рассаду, а свободный конец ткани опускают в ведро с водой. Материал станет впитывать воду и передавать ее растениям.

Конечно, подобные дедовские методы правильного ручного полива сработают, если теплица маленькая. Чем больше размеры сооружения, тем актуальнее становятся системы автоматического полива. Обычно в теплицах устраивают сеть стандартного поливного водопровода, собранного из металлических или пластиковых труб. Она может быть подключена как к системе централизованного водопровода, так и к отдельному источнику воды, например к колодцу или скважине. Непосредственная подача воды, как правило, осуществляется с помощью обычных резиновых и полиэтиленовых шлангов, оборудованных разбрызгивающими насадками.

Самостоятельная сборка

Разобравшись, как устроен капельный полив в теплице, можно переходить к выбору готового комплекта или собрать систему самостоятельно из отдельных комплектующих.

Составление схемы и расчёты

Независимо от принятого решения, сначала нужно начертить схему, указав в ней расположение грядок, их протяжённость, место нахождения источника воды и прочие детали.

На этой схеме прорисовывают магистраль и распределительные трубы, чтобы вычислить длину каждой и определиться с количеством соединительных элементов – муфт, уголков, тройников, заглушек и т.д.

Примерная схема Источник idei-dachi.ru

Выбирая из готовых комплектов, необходимо учитывать и давление, на которое рассчитана система, и количество капельниц в наборе, а также расстояние между ними. Что касается их сборки, то к каждому комплекту прилагается подробная инструкция.

Как оборудовать самостоятельно точечный полив в теплице

Капельное орошение в теплице немного сложнее установить, чем оборудовать полив для целого огорода. Поэтому для теплицы лучше будет сделать поверхностное капельное орошение.

Установка:

Нужно приобрести садовый шланг ПВХ. Диаметр его должен составлять 3-8 мм.
К нему присоединяем фильеры.
Для емкости с водой подойдут обычные ведра. В дне каждого делаем отверстие.
Излив стягиваем штатной пробкой. Также его можно уплотнить тонкой резинкой.

Такая оросительная система очень удобна если вы бываете на даче по выходным. Она свободно сворачивается и также раскладывается.

На фото ниже можно посмотреть схему автополива теплицы.

А вот пример упрощенной конструкции без соединительных элементов:

На этом у нас все. Мы постарались рассмотреть наиболее распространенные самодельные конструкции для полива. Какой именно выбрать, все зависит от ваших предпочтений. А может вы посчитаете, что лучше купить систему орошения в интернет магазине — решать только вам.

А мы желаем вам богатого урожая, на ваших грядках!

Монтаж системы

Установка емкости

Используется любой резервуар достаточной вместимости, обеспечивающий полноценный полив всей посадки за 1 раз. Необходимо учесть, что он должен располагаться примерно на 2 – 2,5 м выше уровня грядок. В этом случае вода будет идти самотоком и насос не понадобится. В зависимости от вида емкости ее можно закрепить или на стене, или установить на подставке.

Место в теплице нужно выбирать с учетом того, как удобнее подвести к ней трубу для регулярного заполнения жидкостью. На выходе в обязательном порядке ставится кран. Он должен обеспечивать не только открывание/закрывание линии полива, но и плавную регулировку объема проходящей по ней воды.

Желательно, чтобы «сосуд» имел крышку. В процессе эксплуатации будет происходить выпадение осадков на его дно, поэтому должна быть предусмотрена возможность очистки емкости. Кстати, именно поэтому выходной патрубок (вместе с краном) монтируется выше днища (примерно на 2 см), чтобы в «линию» уходила чистая вода, без взвесей.

Фильтр

Многое зависит от того, откуда берется вода. Если из естественного водоема, то есть риск попадания в систему различных микроорганизмов. Они начнут размножаться, и придется довольно часто менять и форсунки, и трубки (ленты, шланги), так как все отверстия будут забиваться. Учитывая их диаметр, вряд ли удастся их прочистить, особенно линию по всей длине.

Какой тип фильтра выбрать, каждый решает в зависимости от местных условий. Но желательно делать не только грубую, но и тонкую очистку воды. Траты на фильтр сократят расходы на последующий ремонт элементов системы. Да и почва на «плантациях» не будет загрязняться всякими наносами.

Система капилляров

Можно приобрести обычный поливочный шланг. Рекомендуется непрозрачный (чтобы избежать размножения микроорганизмов на его внутренних стенках) с их толщиной не более 1,5 мм. Такой легче укладывать на участке полива.

В соответствие с разработанной схемой шланг режется на необходимое количество частей определенной длины. Все они соединяются между собой фитингами в соответствии со схемой укладки.

Производится разметка мест расположения капельниц. В соответствии с этим в отрезках шланга прокалываются дырки. Их диаметр должен быть таким, чтобы капельница была надежно зафиксирована. При возможности к ней присоединяются небольшие трубки-отводы (если позволяет конструкция) для одновременного полива нескольких растений.

Автоматика

При желании можно систему усовершенствовать. Для этого понадобится устройство управления (контроллер) и кран с соленоидом. По установленной хозяином программе кран будет самостоятельно открываться/закрываться. По такому же принципу можно автоматизировать и наполнение емкости (при необходимости).

Это целесообразно делать, когда хозяин участка лишен возможности регулярного ухода за посадками в теплице (работа + другие хозяйственные дела, командировки и так далее).

Примерные расходы

Смета зависит от многих факторов – количество элементов, протяженность линий, ценовая политика в регионе. Поэтому уместно привести только примерные цены на основные комплектующие:

«лента» (с расстоянием между отверстиями 0,4 м) – 4 руб/п.м.;
шланг некомпенсированный (1,5 л/час; 0,3 м – расстояние между капельницами) – 28,5 руб/п.м.;
капельница внешняя – от 6,5 руб/шт.;
штуцер (для микрокапельного орошения) – от 13 руб/шт.;
фильтры: грубой очистки – от 280, тонкой – от 350 рублей;
редукторы давления – от 580 р.;
штуцера – от 15 р.:
краники – от 36 р.:
тройники – от 34 р.
