Система полива на даче из пластиковых труб

Самодельное устройство капельного полива

Если приобрести промышленные наборы нет возможности или желания, то систему можно собрать самому. Для начала следует определиться, что нужно для капельного полива на участке, а затем приступать к сборке. Конечно же, необходимо иметь на участке источник воды. Это может быть водопровод, колодец или емкость с водой. Далее необходима разводящая трубка, в качестве которой подойдет и обычный садовый шланг. Обязательно нужно установить фильтр очистки воды, иначе через незначительное время придется поменять все шланги из-за их загрязнения. Также понадобятся капельные ленты и капельницы, которые подают воду непосредственно к растениям и различные переходники.

Немаловажным фактором является и то, какое давление воды в капельном поливе, ведь от этого полностью зависит результат. Системы, выпускаемые промышленно, способны выдерживать давление 2 атм и не более, поэтому на участке желательно установить редуктор — регулятор давления воды. При повышении давления вода может протекать в местах соединений, а при понижении — поступление воды будет неравномерным. Для создания необходимого уровня давления нужно, чтобы емкость с водой находилась на высоте 1,5-2 метра над поливаемым объектом.

Что нужно для соединения системы?

Перед сборкой капельной системы желательно составить план, по которому будут разложены трубы на участке, и определиться с тем, какие нужны соединительные элементы для капельного полива и сколько. Соединяется конструкция с помощью фитингов — магистральные трубы с помощью разветвителей подключают к системе подачи воды, между собой трубы соединяются тройниками.

В капельных лентах и трубках, подключенных через адаптеры к тройникам, делают отверстия для разветвления, в которые вставляются уплотнители из резины и разветвители. Шланги капельниц подсоединяют к разветвлениям и втыкают их в землю, в непосредственной близости с растениями.

Схема соединения системы

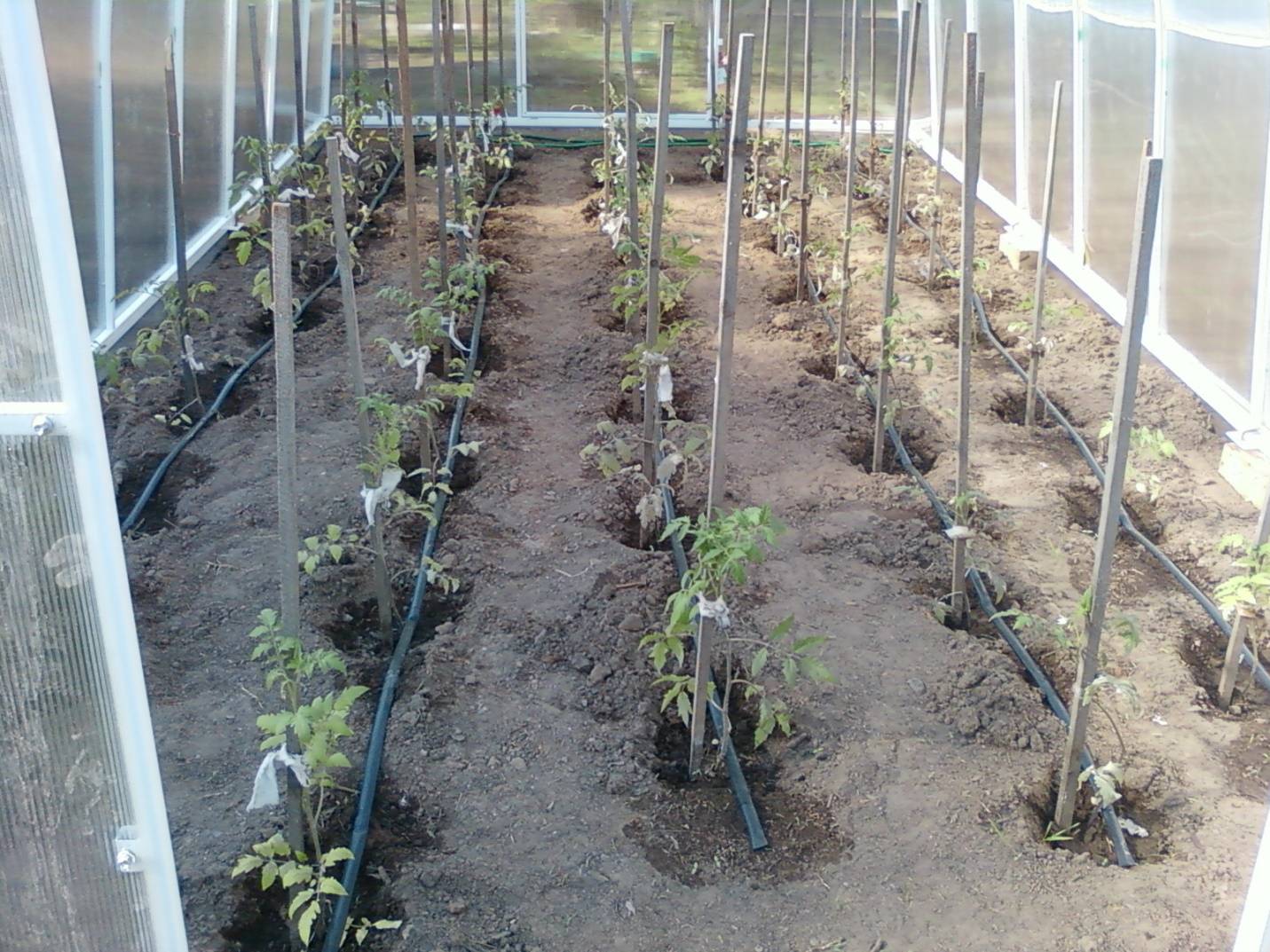

Организация капельного полива в теплице

При желании нет ничего сложного в том, чтобы обустроить самодельный капельный полив в теплице своими руками, который значительно облегчит уход за тепличными растениями. Один из вариантов — использование капельниц, которые могут отличаться своей функциональностью: c помощью одних невозможно регулировать расход воды, а другие могут пропускать нужное количество (от 2 до 20 л/час), в зависимости от потребностей выращиваемых культур. Также понадобятся шланги, подающие воду, которые нужно присоединить к магистральной трубе.

Для частных теплиц небольшой площади больше подойдет вариант с капельными лентами, что по карману любому садоводу. Такую систему можно собрать из водопроводного обычного шланга, разнообразных креплений и капельной ленты (тонкостенной полиэтиленовой трубки с отверстиями). Один конец ленты присоединяется к ведущей трубе, а второй закрывается заглушкой. Ответвлений из такой ленты можно сделать столько, сколько есть грядок в теплице. Одна такая лента заменит и капельницы, и трубки, и разные фитинги. Существенный недостаток капельных лент — их небольшой срок службы.

Капельный полив клубники

При выращивании на участке ягодных культур не очень сложно организовать капельный полив клубники из скважины, расположенной на участке. Для этого достаточно использовать насос, блок управления, шланги и капельницы и большую емкость для воды (например, бочку). К емкости подсоединяют два шланга — один идет в скважину, а другой к кустам клубники. Желательно подключить автоматическую систему, контролирующую периодичность полива. Кусты, которые поливаются с помощью данной системы, значительно превосходят по урожайности и наращивании листьев, культуры, поливающиеся обычным способом.

Системы полива из подручных средств

Простейшую систему можно организовать из простых подручных средств, например, можно рассмотреть, как из тетропака сделать капельный полив, чтобы растение постепенно получало нужное количество воды. Для этого нужно в упаковке тетропак проделать определенное количество маленьких отверстий, залить в него воду и положить отверстием к земле рядом с корневой системой растения. Постепенно вытекая из пакета, вода будет увлажнять почву. Остается только периодически заполнять упаковку водой.

Высокие грядки

Если на участке нужно наладить капельный полив на высоких грядках своими руками, понадобится тоже оборудование, что и для полива обычных грядок. Это капельные ленты или шланги, магистральные трубы, фитинги для соединений и емкость с водой, оборудованная краном и фильтром и установленная выше грядок. Вместо емкости можно пользоваться водопроводным краном напрямую, но тогда лучше установить редуктор.

Вариант №1. Капельная лента

Сначала рассмотрим вариант с лентой. Толщина ее стенок и шаг расположения отверстий выбирается в зависимости от того, какую сельскохозяйственную культуру планируется снабжать влагой.

Подключенные через старт-коннекторы капельные ленты

Таблица №3. Шаг расположения отверстий на капельной ленте в зависимости от выращиваемых культур.

Шаг, сантиметры	Для каких с/х культур подходит
10	Морковь, лук, чеснок
20	Огурцы, клубника и земляника
30	Огурцы, помидоры, картошка, баклажаны
40	Бахчевые

Капельная лента и фитинги с кранами

Последовательность действий выглядит следующим образом.

Схема сборки капельного полива своими руками, фото

Шаг 1. К тройникам перпендикулярно основной магистрали установите старт-коннекторы с кранами.

Установка крана и капельной ленты

Шаг 2. Капельную ленту разделите на части, по длине равные протяженности грядок (с небольшим запасом).

Шаг 3. Один конец капельной ленты зафиксируйте в старт-коннекторе.

Шаг 4. Второй конец капельной ленты закройте заглушкой или сверните и перевяжите изоляционной лентой.

Подключение тройника для отвода с капельной лентой

Капельная лента не лучшим образом подходит для тех участков, где во множестве встречаются птицы и грызуны, которые могут легко повредить ее тонкие стенки.

Как сделать капельный полив своими руками

Создать капельный полив самому по силам даже начинающему дачнику. Некоторые составляющие элементы следует купить в специализированных торговых центрах. При выборе труб разводящего типа, нужно для начала определить их точную подходящую длину и диаметр. Это следует решить, отталкиваясь от планируемого расхода воды и подходящей схемы полива.

Однако, делая капельный полив самому, лучше подобрать как можно более простую схему, с минимальным количеством ответвлений и компонентов. Так как каждый элемент, который входит в эту систему, представляет собой своеобразную зону блокировки, что приводит к аккумулированию грязи.

Создать капельный полив самому – довольно простая задача. Достаточно создать простую водопроводную систему, так как ее излишняя сложность приведет к затрудненному передвижению воды, и будет требовать частого ремонта.

В различных торговых центрах и магазинах можно приобрести все необходимые элементы для создания подобной конструкции. Они отличаются широким ценовым диапазоном. Стоимость конкретного компонента определяется его качеством, используемыми для создания материалами, эксплуатационными и техническими характеристиками.

Как сделать капельный полив своими руками из подручных материалов? Возможно использование различных пластиковых труб или гибких шлангов, однако, требуется соблюдение определенных условий:

• вода должна подаваться в том же объеме, через который она выходит через отверстия, чтобы она равномерно орошала все растения;
• капельницы не должны быть слишком узкими, чтобы не произошло засорение.

Для создания надежной, удобной и эффективной системы капельного полива подходят гибкие мягкие медицинские шланги. Диаметр основного шланга должен составлять 1-2 сантиметра. Возможно также применение в качестве шлангов использованных медицинских систем с толстыми иглами (для емкостей с раствором). Также пригодятся трубки полуметрового размера, которые надеваются на иглы. Иглы втыкают по диагонали в основной шланг – и система полива готова.

Засорение подобных капельниц происходит достаточно редко, и их очень удобно очищать. Такая система имеет единственный недостаток – быстрое обрастание водорослями, при условии попадания прямых солнечных лучей. Однако этот недостаток легко исправляется – конструкцию можно прикрыть материалом черного цвета, не пропускающим солнечные лучи.

Перед началом монтажа следует разметить посадочный план, определив продолжительность каждой грядки и промежуток между ними. Если все растения на участке распределены равномерно – можно создавать сооружение, ориентируясь на готовые посадки и промежуток между ними. Трубки нарезаются на отрезки подходящей длины, и соединяются в единую систему. Размещать трубки лучше с небольшим наклоном, придав прочность конструкции посредством колышков.

Продолжительность линии должна быть не слишком большой, и составлять примерно 6-8 метров. В подходящих местах пробиваются отверстия, куда вставляются трубки и иглы. После завершения установки, работу системы следует проверить в условиях высокого давления. Также нужно проверить, насколько быстро вытекает вода. Регулировка скорости происходит изменением наклона шлангов.

Чтобы предотвратить частое засорение, на шланг следует поставить фильтр. В его роли можно использовать поролон, который легко снимается и промывается. Чтобы прямые солнечные лучи не привели к разрастанию водорослей, крышка прикрывает резервуар с водой, а фольга закрывает трубки.

Автополив на даче: основные правила и принципы поливасклонны к росту в засушливом климате, – с другой. Это способствует простой организации системы полива.

17

• Если поливные работы проводятся непосредственно из шланга, струя воды не должна направляться строго под корень, поскольку это может привести к серьезным повреждениям корневой системы и спровоцировать загнивание. Немаловажная роль достается и равномерности поливных работ, то есть вода должна впитываться в почву повсюду.
• Когда есть необходимость задержания влаги в почве, можно покрывать ее в лунках соломой. В данном случае земля останется более влажной, поскольку будет создан барьер, предотвращающий моментальное испарение влажной среды.

Совет! Если наступил период засухи, полив должен быть обильным, но не частым. Дело в том, что при частом поступлении жидкости, но неглубоком воздействии корни не будут получать влагу в достаточном количестве. В итоге образуется корка, которая становится барьером для насыщения корней водой.

Если принято решение купить автополив на дачу, необходимо грамотно подойти к его выбору и установке!

17

Общие советы и рекомендации по монтажу системы

Автоматика являет собой чрезмерно сложную конструкцию, способствующую заметному упрощению жизни садовода. Однако при самостоятельной автоматизации полива могут возникнуть сложности. К автоматическим системным элементам зачастую относят насосы, средства, способствующие контролю давления, таймеры, управляющие блоки. Нередко садоводы доверяют выполнение этих опций профессионалам, и при принятии решения самостоятельной работы также следует обратиться к специалисту. Чтобы система функционировала беспрепятственно и не давала сбоев, необходимо соблюдать несколько базовых условий:

• Установка дополнительных показателей почвенной влажности. При этом сработает таймер, независимо от уровня естественных осадков, что требуется для предотвращения переувлажнения почвы.
• При любой установке системы требуется конкретный план, и для этого требуется зарисовать схему участка и схематично обозначить места расположения распылителей или капельных элементов.

Для автополива очень важно правильно проложить трубы

• После полного изготовления схемы можно проводить разметку в соответствии с планом. Для этого традиционно применяются колышки, шнуры цветного типа.
• Для обеспечения системы водой придется обзавестись хорошим насосом, который может иметь дренажный тип, а может снабжаться осями, поршнями. Выбор базируется на количестве воды, которая нужна для полива.

Монтаж системы автополива

Система автополива на даче избавит вас от чрезмерных беспокойств по поводу работы и функционала. Не стоит переживать о качестве полива – при рациональной установке все должно происходить в лучшем виде. Но следует периодически осуществлять проверку и замену фильтрующих элементов. Также потребуется регулярная смена аккумуляторов.

Полив-дождевание своими руками

Дождевая технология автополива

Дождевание – автоматическая система, нередко применяемая для полива газонов, но этот способ также актуален для владельцев огородных, дачных, садовых участков. Если работа происходит по автоматическому принципу, соблюдение баланса между показателями частоты орошения и степенью впитывания влаги играет немаловажную роль. Данный принцип имеет огромный плюс – он не нарушает почвенный покров. Из-за сильных водных струй не остается ненужных лунок, поэтому корневая система вправе сохранить целостность. Важная задача владельца такой системы сводится к тому, что необходимо обеспечивать полный контроль напора и интенсивности струй во избежание почвенного переувлажнения.

Для монтирования дождевой поливной техники на персональном участке необходимо обеспечить проведение труб и распределение оросительных систем для равномерного поступления воды на всем участке. В случае подпитки водой кустов и деревьев механизмы должны крепиться выше

Немаловажной частью всей системы являются трубные элементы по 20 мм, а также нужно уделять внимание самим кранам и распылителям с насадками. Орошение должно быть равномерным, в противном случае есть вероятность иссушения или загнивания корневой системы

Если было принято решение сделать автополив на даче своими руками, вы в пяти минутах от грамотного ответа на данный вопрос

Рациональный подход к делу позволит добиться оптимального результата и создать качественную работающую систему без особого труда

Если было принято решение сделать автополив на даче своими руками, вы в пяти минутах от грамотного ответа на данный вопрос. Рациональный подход к делу позволит добиться оптимального результата и создать качественную работающую систему без особого труда.

Удобный и простой вариант орошения газона на даче

Процесс самостоятельного изготовления системы полива

Процесс изготовления капельной системы полива своими руками проводится в два этапа:

• разработка проекта и подготовка материалов;
• изготовление и прокладка системы.

Проектирование

Перед закупкой материалов для капельной системы полива необходимо разработать чертеж будущей системы. На чертеже указываются:

• место расположения емкости, из которой будет подаваться вода. Полив растений можно производить из колодца, пруда, накопительного бака или иной другой емкости. Если место забора воды располагается ниже участка орошения, то в системе необходимо предусмотреть насос, который будет перекачивать воду;
• места расположения фильтра и запорной арматуры. Кран в обязательном порядке должен быть установлен на магистральном трубопроводе. Дополнительные краны можно поставить на каждую капельную ленту;
• расположение магистрального трубопровода, капельных лент и заглушек, а также диаметр труб для отдельных магистралей.

Проект изготовления капельного полива

По готовому проекту можно точно определить количество труб для сооружения системы полива и количество иных дополнительных материалов: кранов, заглушек, капельниц, соединительных фитингов.

Изготовление и укладка

После разработки проекта, подготовки всех материалов и инструментов можно приступать к непосредственному изготовлению системы полива, которое заключается в следующих этапах:

на трубу магистрального трубопровода наносится разметка для присоединения лент. Все отверстия должны располагаться в одной плоскости, чтобы готовая система не переворачивалась и выглядела аккуратной

При разметке труб важно учесть расстояние между грядками, на которые будет направлен полив;
по разметке производится сверление отверстий. Для сверления необходимо использовать сверло, диаметр которого совпадает с диаметром применяемых фитингов;
в каждое отверстие устанавливается разветвительный фитинг

При креплении элементов системы необходимо использовать герметик или уплотнительные прокладки, чтобы избежать несанкционированной утечки воды;

Установка в магистральную трубу фитингов для присоединения капельных лент

1. по участку прокладывается подготовленная магистральная труба для капельного полива;

Для предотвращения перегибов и увеличения прочности системы центральную трубу рекомендуется закрепить дугами из толстой проволоки, которые вставляются непосредственно в землю.

1. центральная магистраль соединяется с источником подачи воды. В выбранном месте устанавливается запорная арматура и фильтр;
2. на капельные ленты устанавливаются капельницы. Для этого в необходимом месте при помощи шила или иных подручных инструментов проделываются отверстия, в которые вставляются капельницы. Для прочности места соединения можно нагреть феном;

Подготовка капельных лент для прокладки

1. прокладываются подготовленные ленты;
2. ленты соединяются с магистральной трубой;
3. в необходимых местах устанавливаются заглушки;
4. производится проверка работоспособности системы полива и герметичности всех установленных элементов.

Как сделать систему капельного полива своими руками, смотрите на видео.

Таким образом, с небольшими денежными и временными затратами можно самостоятельно обеспечить постоянный полив растений на приусадебном участке.

Порядок действий при разработке поливной системы своими руками

Сначала берете план участка в масштабе. Если его нет готового, рисуете на миллиметровке или большом листке в клетку. Наносите все постройки, грядки, крупные растения.

Разработка конфигурации

На плане рисуете зоны полива, источник воды, его расположение. Попутно прорисовываете как будет проходить магистральный трубопровод. Если собираетесь обрызгивать дождевателями, нарисуйте зоны их действия. Они должны перекрываться и неполитых участков быть не должно.

Если насаждения высажены рядами, использовать рациональнее капельный полив: расход воды намного меньше, как и стоимость оборудования. При разработке схемы с капельным орошением количество линий полива зависит от расстояния между рядами. На ряды, между которыми расстояние больше 40 см необходимо по одной линии на каждый. Если ряды расположены ближе 40 см, полив веду в междурядье и линий получается на одну меньше.

Разработка поливной системы своими руками

После того, как все участки нарисованы, определяетесь с длинной требуемых трубопроводов, считаете, сколько и каких точек раздачи воды у вас получилось, определяетесь с оборудованием — количеством труб, шлангов, тройников, капельниц, брызгалок, нужен или нет вам насос и редуктор, будет установлена емкость или нет, какая автоматика должна стоять и где. Вот после того, как все это уже продумано, вплоть до диаметров труб, фитингов и переходников, наступает практический этап. Оросительная система, нарисованная на бумаге начинает воплощаться на вашем участке.

Начинаем строить

Далее уже идут работы по строительству. И первое что нужно — определиться с тем, как прокладывать будете трубы. Есть два способа: проложить трубопровод поверху или закопать в траншею. По земле обычно укладывают на даче: тут полив сезонный и осенью его разбирают. Очень редко поливные системы на дачах оставляют на зиму: даже если оборудование выдержит зиму, могут ее попросту сломать или украсть.

При создании системы автоматического полива участка дома постоянного проживания, стараются все сделать как можно более незаметным, потому трубы закапывают. В этом случае выкапываются траншеи глубиной не менее 30 см. Этой глубины достаточно, чтобы трубы не повредились при земляных работах. Только не забудьте, что трубы, фитинги и другое оборудование, которое остается зимовать, должно переносить заморозку.

Один из этапов создания автоматического полива своими руками — земельные работы и укладка магистральных шлангов

От магистральных водопроводов отходят ответвления на полив. Все узлы и соединения желательно делать в лючках с крышками: именно в соединениях, тройниках и т.п. чаще всего происходят течи. Раскапывать всю траншею, чтобы найти место течи — не самое веселое занятие, а если все «проблемные места» заранее известны и относительно доступны, обслуживание становится легкой задачей.

При подземной прокладке магистральных трубопроводов места соединений устанавливайте в специальных боксах

Последний этап — в зависимости от выбранного способа полива в шланги устанавливаются устройства раздачи воды, все соединяется и тестируется.

Область применения и характеристики труб ПНД

Материал, из которого изготавливаются такие трубы – плотный качественный полиэтилен, благодаря которому изделия получаются достаточно прочными и гибкими. В отличие от тяжелых металлических труб, трубы ПНД наделены небольшим весом, что позволяет легко их устанавливать самостоятельно, без посторонней помощи. Катодное покрытие, в отличие от тех же металлических изделий, этим трубам тоже не нужно. Приятно также и то, что особенного обслуживания они не требуют. Давайте рассмотрим их основные достоинства:

1. Трубы устойчивы к множеству химических соединений и агрессивным средам: кислотам, щелочам.
2. Коррозия изделиям из полиэтилена совсем не грозит, а изолировать их не нужно.
3. Если вода внутри труб замерзнет и начнет расширяться, они не повредятся, так как материал достаточно прочный и устойчив к механическим воздействиям. Размер труб может увеличиваться на 5–7% от изначального состояния, а после этого без потерь свойств вернуться в исходное положение.
4. Отличная переносимость гидроударов.
5. Им не страшны ни гниение, ни бактерии и грибки, которые могут поражать разные материалы.
6. Достаточно эластичны, что позволяет применять их в сейсмически опасных зонах. Впечатляет то, что они разрываются при удлинении в шесть раз!
7. Относительно небольшая стоимость.
8. Небольшой вес и удобная и дешевая транспортировка, которая обойдется в 2 или 3 раза дешевле, чем перевозка тяжелых труб из металла.
9. Простота в работе, сборке и монтаже труб самостоятельно, все это можно выполнить без помощи экспертов.
10. Эксплуатационный срок труб ПНД – больше 50 лет.
11. Полиэтилен – диэлектрический материал, т.е. не проводящий электрический ток, а значит, трубы, выполненные из него, тоже ток не проводят.
12. В отличие от металлических труб, в ходе эксплуатации трубы не накапливают на стенках ил и накипь, а также на их поверхности редко образовывается конденсат.

Единственный момент, который следует отметить: материал начинает размягчаться, когда температура достигает 80˚C. Поэтому использовать трубы для горячего водоснабжения не рекомендуется. Но свое применение они нашли в таких сферах:

• устройство канализации;
• проводка водопровода холодной воды;
• защита электрических высоковольтных проводов от воды и других внешних факторов.

Существует два вида полиэтиленовых труб низкого давления:

1. Напорные трубы – для водяных систем и газопроводов.
2. Безнапорные трубы – для ливневых стоков и устройства канализации.

Если говорить о толщине стенок ПНД труб, то она может варьироваться от 2 мм до 72 мм. Диаметр у них тоже бывает разный – от 20 мм до 1200 мм. Размер изделия подбирается в зависимости от того, где будут использоваться трубы и каково их назначение. Если вам нужно обеспечить подачу воды в доме или на даче, то идеальным вариантом будут трубы, сечение которых варьируется от 20 мм до 30 мм, а соединять их можно посредством пластмассовых или компрессионных латунных фитингов. Когда же вам нужно проложить канализацию, то подходящими трубами для вас будут изделия, диаметр которых от 90 мм до 160 мм. Скреплять их желательно муфтами, дополняя уплотнительные кольца.

Чтобы правильно выполнить монтаж труб ПНД, важно знать, каким образом их нужно соединять между собой. В зависимости от диаметра и размера, определяют три различных метода, как соединить трубы:

1. Стыковая сварка – неразъемный вид монтажа, осуществляемый при помощи специального аппарата.
2. Соединение при помощи электромуфтовой сварки.
3. Соединение через фитинги и фланцы – разборный метод монтажа труб.

Давайте рассмотрим, в чем заключается каждый из методов соединения, как он делается, и для чего используют тот или иной способ.
