Сливная яма своими руками: в частном доме, нормативы, устройство, фото

Материалы и инструменты

Чтобы выкопать траншею, понадобится небольшой экскаватор. Если возможности заезда тяжелой техники нет, придется взяться за лопаты.
Трубы нужно чем-то пилить, некоторые пользуются болгаркой с регулировкой оборотов, можно использовать ножовку с мелкими зубьями.
Отбойный молоток, перфоратор – проделывать отверстия в колодце и фундаменте дома.
Песок или мелкий ПГС для фиксации трубопровода в траншее.
Утеплитель, теплоизоляция в местах, где прокладка канализации по внешней сети на глубину ниже слоя промерзания грунта невозможна.

Основным сегментом системы водостока является труба, вот основные ее варианты:

ПВХ рыжего цвета выпускаются различных размеров.
Черные полиэтиленовые также бывают диаметром от 50 до 159 мм.
Ребристые – прагма. Длина составляет 4 и 6 м, диаметр – от 100 мм до 500 мм.
Полипропиленовые серого цвета (пластиковые).

Дренажный колодец

Самостоятельно смастерить сточный механизм из душа несложно, приспособив для этого 200-литровую бочку (можно старую). По всей ее поверхности проделывают дыры. Располагают их в шахматном порядке, соблюдая правила безопасности (надевают очки и перчатки). Прежде чем ее закопать, часть бочки режут на «лепестки» у основания, получившиеся детали отгибают наружу, а после устанавливают в землю, куда укладывают фильтрующий слой. Емкость заворачивают в геотекстиль, через него хорошо проникает влага. Сливную трубу вставляют через круглое отверстие, проделанное на дне бочки. Такой принцип для отвода воды используют давно, применяют его и сейчас. Сделать прочным грунт котлована помогают тракторные или автомобильные покрышки. Между ними укладывают кирпич, керамическую плитку, снаружи засыпают дренажным материалом (щебнем, песком, галькой). На бортах шин проделывают фильтрующие отверстия, а трубу вводят в прорезь одной из покрышек, расположенной посередине.

Иногда из-за грубого внедрения в естественные процессы природы легко нарушить ее хрупкое равновесие. Особые требования выдвигаются, когда самостоятельно выстраивается фекальная канализация, ведь отходы жизнедеятельности человека опаснее, чем слив из водопровода или душа.

Сливная яма без выкачки из бетонных колец

Накопитель для большой семьи также можно соорудить своими руками. Пригодятся кольца для колодца, кирпичи, цемент, лопаты и герметик (можно битум). Теперь сам процесс изготовления:

выкопать яму под первое кольцо заранее или уложить сначала модуль, а потом вокруг него копать траншею;
выкапывать до тех пор, пока кольцо не заглубится минимум на 3 м;
дно ямы уплотнить, насыпать гравий или гальку, снова уплотнить, затем насыпать не менее 30 см чистого песка;
песок разровнять, увлажнить и уплотнить;
уложить на дно кольца сетку или связать армирующие прутки и сделать решетчатое дно, оно требуется для задерживания крупных твердых отходов;
на край первого кольца уложить кирпичи (на ребро), плотно прижимая кирпичи к краю кольца и друг другу, замазать все цементным раствором;
на кирпич установить второе ж/б кольцо, прижать;
по краю второго кольца выложить ряд кирпичей (на цемент), прижать третьим кольцом.

Основная конструкция готова, но есть ряд нюансов:

Кольца для колодца следует брать с перфорацией. Ширину кольца выбирают по высоте всего сооружения.
В самом нижнем кольце вырезать отверстие для сливной трубы. В дырку зафиксировать стыковой патрубок, швы заделать силиконовым герметиком. После просушки зону стыка обработать мастикой.
Верхнее кольцо прикрыть деревянной тяжелой крышкой. В крышке вырезать отверстие для трубы вентиляции. Трубу вывести на высоту от 1 м, для защиты от осадков на верхушку трубы установить оголовок (конус).

Служить септик из колец будет долго, очистка потребуется только через 15 лет. Процесс чистки не будет сложным, если предусмотреть в крышке люк или сделать трубу для вентиляции сечением от 20 см. В этом случае очистной шланг легко пройдет через отверстие и не потребуется снимать всю крышку.

Подготовка к проведению канализации

Существует несколько видов индивидуальной канализации: можно вырыть обычную выгребную яму, а можно установить современный септик с очистными системами. Первый вариант самый простой, но не очень гигиеничный, загрязняет почву и подземные воды. Яму нужно копать как можно дальше от дома, особенно если на участке есть колодец или скважина.

Септик – это система канализации, в которой вода проходит одну или несколько стадий очистки, прежде чем попадет в землю. А все твердые отходы нужно регулярно откачивать с помощью ассенизаторской машины. Для деревянного дома на даче можно выкопать выгребную яму, а если дом предназначен для постоянного проживания, например, это деревенский сруб или загородный коттедж, то желательно устроить септик.

Выбрав вид канализации, нужно рассчитать количество материала, необходимого для устройства всех трех частей канализации, то есть внутренних коммуникаций, наружных коммуникаций и самого сборника – колодца, ямы, септика. Для работы понадобятся трубы, тройники, отводы по диаметру труб, переходники, заглушки, крепления, сантехнический герметик. Не экономьте на качестве материалов для канализации, особенно тех, которые устанавливаются непосредственно в доме.

Типы канализации

Типы канализации для частных домовладений разделены на две части.

Для коттеджных поселков или городских районов, где частный сектор близко расположен к многоквартирным домам, канализацию для частного дома подводят к коллекторам централизованного слива. Такое решение отличается удобством, поскольку все трудности состоят только в качественной прокладке труб канализации до места врезки. Однако, есть и негативная сторона подключения частного дома к городской канализационной сети — оплата услуг водоотведения. Для многоквартирных домов установлен тариф и общий объем водоотведения соответствует общему количеству потребленной воды. Учет ведется по количеству прописанных, согласно нормам или по приборам учета воды.

Для частного дома, где львиная доля используемой воды не сливается в канализацию, начисление оплаты по показаниям водомера может значительно осложнить жизнь. Многим данный вопрос покажется неважным, но часть владельцев стремится к автономности, потому он остается актуальным.

Традиционным методом водоотведения в частных домах является выгребная яма, она же септик, она же канализационная яма.

Прежде чем приступить к подробному руководству по ее созданию и обустройству необходимо произвести все сантехнические работы в доме.

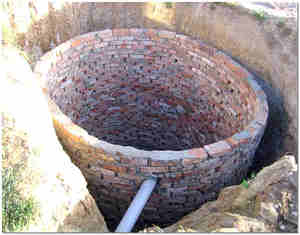

Плюсы и минусы кирпичных сливных ям

Отстойник из любого материала имеет свои достоинства и недостатки.

Плюсы кирпичной кладки:

Экологичность. Отходы, которые собираются в резервуаре, можно с легкостью откачать и утилизировать. Для этого вызывается специальная техника.
Нечистоты не загрязняют окружающую среду и не проникают в грунтовые воды.
Выполнить работу может человек без специального образования. Не нужно быть профессиональным кладчиком кирпича. Стена, выложенная материалом, будет не видна окружающим.
Яма не зависит от состояния грунта и уровня протекания грунтовых вод.

Минусы кладки из кирпича:

Может возникнуть неприятный запах. В этом случае помогают специальные биопрепараты либо химические средства, которые стимулируют процесс переработки.
Когда выполняется выгребная яма из кирпича своими руками либо при помощи специально обученного человека, то она прослужит минимум 15 лет. По истечении этого срока из-за постоянного контакта кладки с влажностью происходит размягчение стены, а впоследствии разрушение. Чтобы продлить срок службы ямы, необходимо периодически проводить ремонт. Это позволит увеличить период использования до 50 лет и более.
При постоянном проживании выгребной резервуар необходимо опустошать довольно часто. Потребуется примерно 2 раза в месяц вызывать специализированную машину для вывоза стока. Если очистку проводить реже, то есть вероятность, что колодец заилится. Это приведет к большим финансовым либо физическим затратам.

Особенности функционирования сточной ямы

Схема функционирования сточной ямы заключается в оседании на дне котлована нерастворимых твердых включений (туалетной бумаги, фекалий и т.д.) и дренаже очищенной воды через стены и дно. Сооружение строится в местах с низким уровнем грунтовых вод, в противном случае оно будет быстро наполняться наружной жидкостью. Глубина котлована не должна превышать 3 м. При таких размерах шланг насоса для откачки нечистот без проблем достает до дна ямы.

После накопления большого количества осадка его необходимо удалить механическим способом. В зависимости от интенсивности пользования канализацией процедуру выполняют раз в 2-3 месяца. Хозяева участков по опыту знают, какая периодичность заполнения ямы, и если она изменилась, появляется повод для беспокойства. Быстрое наполнение резервуара парализует жизнь в доме, элементарные удобства становятся недоступными для проживающих. В доме появляется неприятный гнилостный запах.

Чтобы промежутки между процедурами очистки не уменьшались, проводите регулярное и периодическое обслуживание накопителя. В первом случае сливную яму чистят 1 раз в год, весной или осенью, с помощью ассенизаторской машины. Таким образом проводится профилактика засорения накопителя, и при ее соблюдении проблем с заполнением ямы не будет. Периодическое обслуживание резервуара проводится для защиты накопителя от паводковых вод и зимнего замерзания.

Жидкость не уходит через стенки из-за заиливания поверхностей. Подобная проблема возникает, если яму долго не чистить. Фекалии, бытовые отходы, твердые включения оседают на дно и со временем создают плотную корку, затрудняющую дренаж воды в грунт. Жирные включения, присутствующие в стоках, забивают поры в почве и делают ее водонепроницаемой. Заиливание фильтрующего слоя — это неизбежный процесс, от которого не избавиться. Но если контролировать содержимое стоков, периодичность чистки можно увеличить.
Выгребная яма эксплуатируется интенсивнее, чем после ее обустройства, поэтому количество стоков увеличивается, и они не успевают самостоятельно просачиваться в грунт.
Ошибка в расчете объема стоков из дома, из-за чего котлован вырыли меньших размеров. Чтобы исправить ситуацию, рядом роют еще одну яму. Оба накопителя соединяют переливными трубами. В этом случае они образуют систему, напоминающую традиционный септик. В одном резервуаре оседают твердые включения, во второй перетекает жидкость, которая затем просачивается сквозь стенки.
Стоки не вытекают из-за замерзания почвы. Проблема решается прогреванием замерших нечистот.
Сливная яма быстро наполняется из-за повышения уровня грунтовых вод. Чаще всего вода попадает в резервуар после интенсивных атмосферных осадков. Есть и другие причины: плохо организованный отвод воды на поверхности; снижение фильтрационных свойств почвы; ухудшение испаряемости влаги из грунта после асфальтирования площадки. Последствием попадания грунтовой воды в накопитель становится заиливание, скапливание фекальных отходов, появление неприятного запаха.

Дренаж

Дренажная яма делается на некотором расстоянии от первой, либо на одном основании и отделяется перегородкой. Она позволит гораздо реже вызывать ассенизаторскую машину. Суть дренажной ямы в том, что вода из основной, переливается в неё без густых составляющих, из-за которых происходит заиливание.

Схема дренажной канавы

Достигается эффект за счёт «Т»-образного устройства переливной трубы — жидкость забирается из средних слоёв ямы. Она должна располагаться ниже, чем труба из дома.

Для этой ямы допускается кладка кирпича с просветами, и устройство без бетонного основания – и вода просто впитывается в почву.

Итак, кирпичная яма для канализации, это отличное решение. На многом, при её устройстве, можно сэкономить, а кладку никто не будет видеть, а значит, это отличная возможность попрактиковаться начинающему каменщику.

Виды сливных ям

Они бывают:

герметичными;
фильтрующими;
двухкамерными.

Яма сливная герметичная

Яма сливная фильтрующаяКанализационная яма – как сделать своими рукамиЯма двухкамерная сливнаяПринцип работы этого очистного сооружения, изображенного на фото, следующий:

яма сливная, состоящая из двух камер, соединяется в верхней части переливом, при этом первая из них – герметичная, а вторая – фильтрующая;
неразделенные стоки первоначально поступают в первую из камер, герметичную, и там отстаиваются (механически разделяются);
твердые частицы опускаются вниз, на дно, а уже менее загрязненная вода переливается в следующую камеру;
из другой камеры воду отфильтровывают в почву;
собирающиеся в первой камере отходы необходимо время от времени откачивать. Для уменьшения количества отходов используют специальные биологические препараты. Штаммы бактерий, содержащиеся в них, способствуют переработке органики, что приводит к уменьшению количества нечистот.

Порядок строительства

Устройство сливной ямы в частном доме своими руками, независимо от выбора материала, осуществляется по общему алгоритму:

Рассчитывается необходимый объем накопителя: данный параметр зависит от частоты пользования, количества проживающих, наличия или отсутствия душа, бани, бытовой техники – стиральной, посудомоечной машин и прочих нюансов. Общепринятая норма стоков – 0,5 м3 на человека. Но лучше сделать сливную яму с запасом: нормальным считается приемник стоков объемом 6 кубов на семью, состоящую из трех человек.

Определяется уровень грунтовых вод на участке. Если на нем обустроен колодец, вопрос решается просто. При его отсутствии придется бурить скважину – до воды доходить не обязательно. Помните ограничение — глубина ямы не должна превышать трех метров? Достаточно пробурить скважину метров на пять, и вы поймете, угрожают ли вашему сооружению подземные воды.

Выбирается материал для строительства накопителя.

Определяются форма и геометрические размеры ямы. Для монолита или кирпичной кладки обычно выбирается форма параллелепипеда, для ж/б колец или покрышек – цилиндрическая. Размеры рассчитываются в соответствии с необходимым объемом сооружения.

Если вы решили выкопать и обустроить сливную яму без дна, то для лучшего дренажа при обкладке ее стен между кирпичами можно оставить зазоры

Производятся земляные работы: снимается плодородный грунт, роется котлован. Если участок неблагоустроен, можно воспользоваться экскаватором. При наличии садовых растений лучше эту работу выполнить вручную. Два человека могут справиться с ней в течение двух дней. Глубина котлована должна превышать аналогичный размер будущего накопителя на толщину подушки.
В зависимости от выбранного материала сооружаются дно и стенки сливной ямы. Стены должны выступать над уровнем земли миллиметров на триста.
Сверху яма накрывается крышкой.

В канализационных накопителях образуется взрывоопасный газ. Для его отвода устраивается вентиляция. Ее роль играет труба, выведенная через крышку ямы. Ее размеры регламентированы строительными нормами: диаметр – 100 мм, высота – не менее 600 мм от уровня земли.

Обычная сточная яма своими руками

Простейшая сточная система делается так:

роется котлован глубиной до двух метров, шириной два метра и длиной до трех метров;
укладываются или фиксируются стенки земли;
вниз насыпается слой щебеня;
сверху устанавливается защитное перекрытие с крышкой.

Основные достоинства ямы без дна:

легкость эксплуатации;
небольшая стоимость конструкции и эксплуатации;
простое и быстрое строительство своими руками.

Недостатки ямы без дна:

уровень подземных вод обязан быть ниже уровня сточной системы;
не подходит для канализации большого количества канализационных вод;
экологически небезопасна;
возможно внеплановое наполнение из-за дождевых вод;
имеет неприятный запах.

Виды сливных ям

Сливные ямы классифицируются по отношению к уровню земли и материалам изготовления.

По отношению к уровню земли

По данному признаку сборники канализационных отходов делятся на две группы:

поверхностные;
подземные.

Поверхностные сборники канализационных стоков

Данный вариант пригоден только для использования в теплое время года. Применяется он крайне редко, так как канализационную сеть приходится в этом случае прокладывать поверху. Требуемый уклон (от «поставщика» стоков – раковины, унитаза и пр. – до сборника) можно обеспечить лишь при условии, что все источники стоков будут находиться выше входного отверстия резервуара. Поверхностные сливные резервуары целесообразно устраивать на участках с высоким уровнем грунтовых вод.

Подземные сливные ямы

Сливная яма без дна

Подземные сооружения для сбора нечистот являются самыми распространенными. В зависимости от количества стоков, конструкция сливной ямы может иметь или не иметь герметичное днище. Санитарными нормами России допускается устройство ям без герметизации дна, если суточный объем стоков не превышает 1 м3.

Во всех остальных случаях обустраивается герметичный подземный резервуар.

По материалам изготовления

Для сооружения конструкции сливной ямы можно использовать следующие материалы:

кирпич керамический;
бетон (при изготовлении монолитной конструкции);
кольца бетонные;
отработанные тракторные покрышки;
пластик;
дерево.

Строительство сливной ямы из досок и бетона

Для устройства сливных ям своими руками бетонные кольца – наиболее неподходящий вариант. Для их монтажа требуется строительная техника – вручную с тяжелыми изделиями не справиться.

Самый простой и дешевый способ обустройства сливной ямы в частном доме или на дачном участке – оформление ее стен при помощи покрышек. Но такая конструкция ненадежна в плане герметичности: есть большой риск попадания жидкой составляющей канализационных стоков в почву.

Сливные ямы в частном доме: фото конструкции из покрышек

Бетонная сливная яма

В качестве варианта обустройства канализационной домашней системы можно рассмотреть устройство выгребной бетонной сливной ямы.

Этапы строительства бетонной ямы:

рассчитываем нужный объем сливной ямы;
роем котлован нужных размеров;
по его периметру устанавливаем опалубку и заливаем раствором бетона;
эти стены снаружи для гидроизоляции обрабатываем битумом;
на низ котлована насыпаем слой битого кирпича, гравия, щебня;
на стены конструкции укладываем гидроизоляцию из пленки или рубероида, а также перекрытие с люком и отверстием для подсоединения трубы канализации. Перекрытие также можно сделать самостоятельно из бетона;
укладываем и подсоединяем канализационные трубы.

По данной технологии можно своими руками сделать и сливную яму для туалета.

Расчет дачной выгребной ямы

Подобрав подходящее место для выгреба, следует определить его геометрические параметры. Пойдем по порядку:

Объем

Согласно требований санитарных норм, минимальный объем выгребной ямы должен составлять 2 куб. м. Если она строится только для уличного туалета, этой величины будет вполне достаточно.

Иное дело, если в яму предполагается собирать стоки не только из туалета, но и из кухни с ванной комнатой, причем туалет устроен в доме и отходы смываются водой.

В этом случае нужно произвести простенький расчет: считается, что суточный объем бытовых стоков составляет 0,2 куб. м на одного человека. Данная величина приведена в санитарных нормах, то есть при проживании в доме троих взрослых человек и одного ребенка за сутки в яму будет поступать 3х0,2 + 0,1 = 0,7 куб. м стоков (детская норма составляет половину от взрослой).

Далее нужно рассмотреть два варианта:

Яма будет иметь дренирующее днище с фильтрующей засыпкой из щебня, то есть жидкая фракция частично будет уходить в грунт. В этом случае ее объем следует принимать равным тройному суточному объему стоков, то есть в нашем случае он составит V = 3х0,7 = 2,1 куб. м. При таком объеме жидкость успеет впитаться в землю и яма не будет переполняться. Отметим, что строить яму по такому принципу — не самое удачное решение, поскольку просачивающаяся в грунт грязная вода будет отравлять его. Правильнее будет построить септик, в котором вода перед сбросом в грунт проходит очистку методом отстаивания.
Яма будет герметичной. В этом случае объем сооружения следует принимать с тем расчетом, чтобы откачку приходилось выполнять не чаще 1-го раза в месяц.

За 30 дней взятой для примера семьей будет произведено 0,7х30 = 21 куб. м стоков, следовательно, такой полезный объем (ниже врезки канализационной трубы) и должна иметь яма.

Глубина

Глубину выгреба следует принимать с учетом длины шланга ассенизаторской машины, которая обычно составляет 3 м. Таким образом, яму желательно делать не глубже 2,5 м, чтобы гарантированно откачивался весь осадок со дна.

Ширина

При строительстве более крупных сооружений нужно учитывать то, какие материалы будут использоваться для устройства перекрытия, ведь яму перекрывают именно по ширине.

Если в этом качестве будут применяться толстые доски, ширину желательно делать не более 2-х м.

При наличии железобетонной плиты (ее можно отлить самостоятельно прямо на месте) ширину можно принять равной 3 м или более (в зависимости от марки плиты).

Обслуживание выгребной ямы из кирпича

Как видите, даже при наличии минимальных технологических навыков вы вполне можете построить кирпичную выгребную яму своими руками. Для этого вам понадобиться минимальное количество строительных материалов и немного терпения. После ее постройки вы получите в свое распоряжение полноценную автономную канализационную систему.

По мере функционирования ямы вы можете добавлять в нее специализированные химические реагенты, ускоряющие процессы расщепления и устраняющие неприятные запахи. И, естественно, не забывайте вовремя использовать услуги ассенизаторских машин, чтобы не допустить переполнения выгребной ямы.

Более подробные инструкции по строительству выгребной ямы с кирпичными стенами вы можете получить, просмотрев видеоурок.

Видео — Септик своими руками

Пришло время обложить яму под насосную станцию кирпичом. У нас это яма 2,5 метра глубиной и 2 метра на 1,7 метра по периметру. Земля 1,5 метра чернозем, далее глина, вода намного глубже и почва в целом сухая.

Так совпало, что у нас уже был силикатный кирпич на стройке. На вопросы, можно ли обложить яму таким кирпичом нам говорили, что нельзя, т.к. силикатный кирпич не предназначен для земли, он впитывает влагу и превращается в кашу. А вот красный кирпич, если даже и расслаивается, то он расслаивается вертикальными слоями и все-равно продолжает держать конструкцию. На словах аргумент, конечно, серьезный. Но вот наблюдения показали другой результат.

Поведение силикатного и красного кирпича. Наблюдения.

У нас 5000 силикатных кирпичей лежало на участке лет так 7, т.е. участок купили уже с этим приданным. Нижние кирпичи аж утрамбовались в землю. Также на участке лежал и красный кирпич. Видно было не вооруженным глазом, что силикатный кирпич лежит весь целый, даже без трещин. Когда требовалось переместить кирпичи, то и те кирпичи, что были в земле, также были без трещин и расслоений, тем более не было никакой «каши». Красный же кирпич был весь в трещинах и многие уже были расслоены. За 2-а года стройки красный кирпич был отобран на целые кирпичи. Через год, когда требовались красные кирпичи, какой не возьмешь, тот разваливается в руках. Бросишь на землю, он обязательно пополам сломается.

На основании своих наблюдений, решили никого не слушать и обложить яму силикатным кирпичом.

Т.к. высота стен довольно большая, а кирпича достаточно, то решили сделать стену в один кирпич.

Процесс сооружения ямы.

Залили бетонный пол во всю яму. Армировали арматурой.
Возвели стены с трубами от низу и сверху для вентиляции, также с отверстиями для труб и электричества.
Сварили крышку-ворота и накрыли профнастилом.
Еще не сделали, но далее планируется утеплить верх ямы.
Еще не сделали, но через год планируется отмостка, когда земля осядет, т.к. она свеженасыпанная.

Не забудьте сделать кран на улице со сливом на зиму, т.к. вода на улице нужна очень часто и лучше об этом сразу позаботиться.

Крышку-ворота мы сделали тоже спонтанно, т.к. хотели делать просто дверь небольшую, но в процессе такая конструкция показалась более практичной, если потребуется менять скважину, сушить яму и т.п.

Как поведет себя кирпич в земле и сбудутся ли страшные предсказания «знатоков» пока не известно, время покажет. Пока что все выглядит добротно и сухо. По мере прохождения времени будем обновлять пост, в случае каких-либо изменений. Как раз предстоит первая зимовка.
