Солнечные батареи нового поколения

Солнечные батареи на современном этапе

Кроме модернизации фотоэлементов с целью их удешевления и увеличения КПД, немаловажным является и их внешний вид, возможность использования в разрезе дизайнерских решений.

Одним из таких вариантов является солнечная черепица со встроенными фотоэлементами либо оконные стекла, на которых установлены тонкие полосы кремниевых фотоэлементов или сделано специальное полупрозрачное покрытие.

Сегодня ученые активно экспериментируют с материалами для создания солнечных батарей. Так, например, ученые Кембриджского университета разрабатывают солнечные батареи нового поколения на основе биологической энергии от фотосинтеза растений.

В ассортименте компании Ауринко современные солнечные батареи (моно- и поликристаллические, а также портативные устройства):

Монокристаллические солнечные модули
Поликристаллические солнечные модули
Портативные солнечные панели

Положительные и отрицательные стороны использования солнечных батарей

Преимущества фотоэлектрического источника питания:

электроснабжение без дополнительных эксплуатационных затрат;
самостоятельное выполнение монтажа;
длительный срок службы рабочих пластин.

Недостатки:

зависимость от географического расположения;
снижение эффективности (мощности) в пасмурную погоду;
необходимость регулярной очистки загрязненной поверхности.

Для отопления в северных регионах России такое преобразование не подходит. Кроме высокой цены, следует учитывать низкую инсоляцию. Совершенствование процессов производства уменьшает издержки. Новые технологии увеличивают КПД солнечных панелей.

Аморфные кремниевые батареи

Изготавливаются из аморфного (некристаллического) кремния a-Si, путем осаждения на гибкую подложку паров гидрида кремния. В результате образуется добиться стабильного фотоэлектрического эффекта получается уже при толщине пленки в несколько микрон.

Эффективность преобразования составляет порядка 8-11%, стоимость генерации лежит в пределах 0.5-0.7% за 1 Вт. Главный недостаток таких батарей – низкий КПД преобразования, что требует значительной площади для обеспечения необходимой мощности. Однако он с лихвой компенсируется возможностью установки на любые поверхности – гибкая подложка не требует ровных оснований и специальных конструкций для монтажа.

Кроме того, современные полиморфные модули могут работать с инфракрасным диапазоном, что существенно уменьшает потери эффективности при рассеянном освещении. В результате на долю аморфных элементов сегодня приходится порядка 10% мирового рынка.

Кремниевые монокристаллические панели

Описание

Для самих же пластин характерна поверхность однородного синего цвета. Кремний в этом случае требует высокой очистки. Понятно, что технологический процесс по очистке его отличается дороговизной. Затратным является и процесс, результатом которого является ориентирование кристаллов в одном направлении.

Важно: Характеристики рабочего слоя наибольший КПД обеспечивают лишь в случае, когда лучи падают на панели пол прямым углом. КПД у них достаточно высокий, но и цена тоже самая большая, в сравнении с другими видами пластин

КПД у них достаточно высокий, но и цена тоже самая большая, в сравнении с другими видами пластин.

Солнечным панелям монокристаллическим большой площади необходимы поворотные устройства. В таком виде они считаются идеальным решением для пустынь. Там их производительность наилучшая.

Из выращенного в условиях производства кристалла, имеющего вид цилиндра, вырезаются слои. Вот почему у готовых блоков углы скруглены.

Недостатки

Их немного:

достаточно высокая цена;
небыстрая окупаемость;
поверхности панелей слишком чувствительны к различным загрязнениям. Поскольку свет хуже рассеивается на покрытой пылью панели, то и эффективность ее резко падает;
необходимость в прямых лучах требует их размещения только на открытых местах и высоко от земли.

Чем область ближе расположена к экватору, тем большее там количество в году солнечных дней. И это вид панелей, использующих энергию солнца, наиболее предпочтительный.

Типы

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

По типу фотоэлектрического слоя их подразделяют на:

кремниевые. К ним относятся поли — , монокристаллические и аморфные;
теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
полимерные;
органические;
с использованием арсенида галлия;
комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя. Различают такие виды батарей по типу устройства:

гибкие;
жесткие.

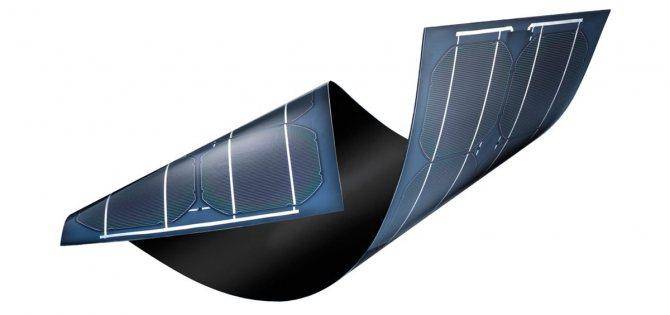

Гибкие тонкопленочные солнечные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

Реальные характеристики солнечных панелей обычно ниже, чем указанные в инструкции. Поэтому перед их установкой дома желательно самому увидеть похожий реализованный проект

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

Кремниевые:
- монокристаллические;
- поликристаллические;
- аморфные.
Теллурий-кадмиевые.
На основе селенида индия- меди-галлия.
Полимерные.
Органические.
На основе арсенида галлия.
Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида. Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Галерея изображений

Фото из

Монокристаллические панели легко угадать по белым квадратикам в уголках отдельных элементов

Поликристаллические панели рекомендуется ориентировать на восток и запад, а для южной стороны лучше приобрести монокристаллический модуль

Тонкопленочные солнечные панели популярны при изготовлении портативных туристических солнечных батарей

Солнечные панели с содержанием индия активно используются на космических спутниках

Мышьяк в солнечных батареях с арсенидом галлия становится токсичным только при прямом контакте с водой

Солнечные панели из редких металлов могут быть изготовлены любых размеров и формы

Органические солнечные панели пока что недоступны для массового потребителя из-за недостаточной испытанности технологии

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25 °C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Срок службы солнечных батарей

Чтобы оценить выгоду, нужно разобраться, сколько служат панели и не придется ли их менять после того, как закончится гарантийный срок. Тут есть несколько особенностей, которые стоит учитывать:

Монокристаллические и поликристаллические варианты самые долговечные. За 25 лет использования они теряют не больше 10% емкости. Но и далее падение мощности незначительное, за последующие 10-15 лет теряется примерно столько же. То есть, можно с уверенностью говорить, что срок службы таких вариантов составляет 35-40 лет, а может и больше.
Тонкопленочные варианты имеют срок службы намного ниже – 10-20 лет. Причем, за первые 2 года потеря емкости может составить 10-30%, большинство производителей дает запас мощности, чтобы компенсировать эту проблему. В дальнейшем потери не такие существенные.
Для увеличение срока службы следует исключить повреждение частей системы. Обрезать ветки близко расположенных деревьев, мыть поверхность как минимум несколько раз за сезон. Проверять надежность крепления и контактов, чтобы они не перегревались.
Учитывать расходы на замену других элементов системы. Так, аккумуляторные батареи служат обычно от 6 до 10 лет (самые надежные – 15 лет), у силовой электроники ресурс примерно 10-12 лет. Затраты на замену этих узлов тоже немаленькие и это нужно учесть, рассчитывая окупаемость.

Кстати! Чем сложнее климатические условия и больше перепады температур между днем и ночью, а также между порами года, тем меньше срок службы солнечных батарей. В южных регионах они работают намного дольше.

Солнечные батареи нужно периодически мыть и исключать их повреждение ветками деревьев.

Подбирая солнечные батареи для своего дома лучше отдавать предпочтение надежным и проверенным монокристаллическим и поликристаллическим вариантам. Качественные модули прослужат около 40 лет, при этом потери мощности за это время составят около 20%.

Взгляд в будущее: наноструктуры с переменным показателем преломления

В голландском городе Эйндховен в институте AMOLF фотоники и нанофизики полупроводников лаборатория под руководством профессора Джейми Гомеса Риваса проводит исследовательские работы, преследующие цель повышения эффективности солнечных батарей.

В основу этих исследований положена идея максимального увеличения светового потока на единицу площади. Чтобы эту идею воплотить в жизнь, исследователи обратились к тому, что уже было «изобретено» природой – глазам ночных мотыльков. Эти природные светоприемники воспринимают малейшие кванты света, благодаря чему насекомые прекрасно видят и ориентируются в кромешной темноте. По образу и подобию глаз ночного мотылька ученые попытались создать искусственную структуру, которая бы работала подобным образом.

В результате многочисленных экспериментов, сложнейших расчетов была получена многослойная наностуктура на базе фосфида галлия. Результаты своих исследований ученые опубликовали в журнале «Advanced Materials» («Современные материалы»). В опубликованном материале профессор Джейми Гомес Ривас говорит: «Впервые мы показали, что полученные нами структуры делают возможным практически полное поглощение светового потока». В слоистой структуре глаза мотылька показатель преломления света постепенно меняется от слоя к слою и увеличивается более чем в три раза, прежде чем попадет на зрительный нерв. Такого же эффекта исследователи достигли с помощью полученной ими многослойной структуры мельчайших наностержней с переменной длиной и толщиной.

Наноструктуры с переменным показателем преломления

Благодаря именно таким переменным размерам наностержней достигается плавное непрерывное изменение коэффициента преломления, что максимально увеличивает захват лучей света по всему спектру длин волн, а также сводит к минимуму эффект отражения. Теперь, как считают исследователи, наступило время перехода от научных исследований к практическому применению полученных результатов и разработке простого способа нанесения новых покрытий на солнечные батареи. Если это удастся, то за счет нанесения такого антибликового нанопокрытия эффективность солнечных батарей может быть увеличена в разы. Профессор Ривас при этом считает даже возможным разработать такое покрытие, которое позволит использовать до 99% падающего света.

Учитывая тенденцию развития солнечной электроэнергетики, неуклонное повышение эффективности гелиевых фотопреобразователей, ученые сделали достаточно оптимистический прогноз использования энергии Солнца. По этому прогнозу в 2050 году 27% всего вырабатываемого на планете электричества будет генерироваться именно солнечными электростанциями.

Поликристаллические солнечные панели (poly-Si модули)

При производстве поликристаллических солнечных панелей используется технология, позволяющая получать относительно недорогие преобразователи. Их пластинки состоят из искусственного кремния. Панели обладают довольно высоким КПД (12–18%). Это меньше, чем у монокристаллических аналогов, но и цена в этом случае ниже. К тому же, поликристаллические элементы могут работать от рассеянного солнечного света, так что будут лучшим выбором для жителей регионов, где солнечная погода бывает нечасто. Этот вид панелей, согласно данным Европейской ассоциации EPIA, по объемам производства лидирует в мире. Узнать поликристаллические панели можно по характерному синему цвету, кристаллической неоднородной структуре и прямым углам пластинок.

Проблема дороговизны

Совсем не так давно (5 лет тому назад) себестоимость 1-го КВтч электроэнергии, которая производилась в Америке при помощи солнечных батарей, составляла от 0.25 до 0.8 $. Львиную долю в ней составляли затраты на производство высокотехнологического основного оборудования, которые устанавливались на таких электростанциях. Причина такого состояния вещей крылась в том, что:

Полупроводники, используемые в батареях, должны быть практически 100-процентной чистоты и однородности. Разумеется, их производство не может быть дешевым.
Светоприемные площади очень чувствительны к уменьшению интенсивности потока фотонов. Мощность полупроводниковых элементов генерирующего устройства мгновенно падал даже от набежавшей на Солнце тучи. Они уменьшали генерацию и нарушали тем самым синхронную работу всей батареи. Поэтому полупроводниковое устройство нельзя было подключать к потребителю электроэнергии без промежуточного звена – аккумуляторов большой емкости, что тоже удорожало основные фонды.
КПД солнечных батарей, созданных с использованием кристаллического кремния, не превышал 15%. А при загрязнении светоприемной поверхности он падал еще ниже.
Конструкции солнечных батарей на основе кремниевых полупроводников довольно жесткие. Поэтому для установки солнечной генерации требовались ровные, свободные площади, а это тоже стоит денег.

Ныне не существует такого человека на Земле, который бы не понимал того, что запасы органического топлива, в конце концов, исчерпаются, и что атомная энергетика является ему далеко не безопасной для экологии альтернативой. Поэтому во всем мире прилагаются колоссальные усилия, чтобы солнечную генерацию электроэнергии сделать дешевой и конкурентно способной.

«Здравствуй племя, младое, незнакомое»

Речь не о людях, а о новом поколении солнечных батарей. Ученым удалось разработать такие батареи, которые способны получать электричество из солнечной энергии даже тогда, когда солнце спрячется в облаках или зайдёт до утра за горизонт.

Знакомьтесь – пластичные солнечные батареи! Их можно наносить на раму как краску, или наклеивать в виде плёнки. Их главное достоинство — они способны улавливать инфракрасное излучение. Это значит, работать ночью так же эффективно, как и днём. Согласитесь, — немалый шаг на пути к прогрессу!

Существующие материалы для изготовления традиционных солнечных батарей улавливали лишь видимый солнечный свет, хотя другая большая часть излучения находилась в инфракрасном спектре.

Изобретённый материал – такой пластичный состав, который способен реагировать как на инфракрасную, так и на видимую часть спектра. Благодаря таким конструкциям появилась возможность улавливать значительный объём солнечной энергии и вырабатывать электроэнергию.

Но и это не самое важное. С внедрением в производство солнечных батарей нового поколения с применением необычного материала стоимость изделий резко снизилась, что даёт надежду массового использования возобновляемых источников в виде энергии солнца

Солнечные панели на основе кремния

Наибольшей популярностью пользуются элементы, основой которых является моно-кристаллический кремний. Производство осуществляется методом литья, а новые технологии дают возможность получать совершенно чистые кристаллы кремния. Твердение расплава происходит во взаимодействии с кристаллической затравкой.

В процессе охлаждения и застывания образуются цилиндрические монокристаллы, диаметр которых составляет от 13 до 20 см, а длина – 2 м. Стержни разрезаются на отдельные части. Толщина каждого кружка выдерживается в пределах 0,2-0,4 мм. Из этих кружочков образуются ячейки. Для одной панели их оптимальное количество составляет 36 единиц.

Наиболее качественные кристаллы позволяют увеличить КПД до 19%. В таких монокристаллах атомы сориентированы таким образом, что подвижность электронов заметно возрастает. Весь кремний пронизан металлической сеткой, выполняющей функцию электродов. Для установки панели предусмотрена алюминиевая рамка, после чего модуль закрывается противоударным защитным стеклом. Полученная поверхность бывает черного или темно синего цвета.

Монокристаллические кремниевые солнечные батареи отличаются надежностью и долговечностью. Расчетный срок эксплуатации составляет 50 лет. Отсутствие движущихся деталей существенно упрощает монтаж. Они используются в районах с большим количеством солнечных дней, где обычное энергоснабжение работает с перебоями. Высокая эффективность панелей определяется их высокой стоимостью. В большинстве случаев их использование экономически выгодно и целесообразно.

В более дешевых батареях используется мультикристаллический кремний, в состав которого входят различные монокристаллические решетки, собранные в случайном порядке. Срок эксплуатации таких устройств планируется не более 25 лет, а их КПД и стоимость гораздо ниже, чем у классических панелей.

Существует еще один вариант солнечных батарей, в которых использовались элементы поликристаллического кремния. Он также отличается низкой стоимостью, а его кристаллы находятся в агрегатном состоянии, обладают различной формой и ориентацией. В отличие от монокристаллов, они окрашены в собственный ярко синий цвет. Производство таких компонентов постоянно совершенствуется и в настоящее время их параметры лишь незначительно отличаются от лидирующих конструкций.

Производство поликристаллов осуществляется путем медленного охлаждения кремниевой субстанции. Процесс изготовления быстрый и дешевый, однако КПД таких панелей получается достаточно низким. Причина заключается в образовании внутренних поликристаллов, снижающих эффективность батарей.

Завод «Термотрон» (г. Брянск)

Предприятие «Термотрон» производит автономные системы уличного освещения на солнечных батареях и мини-автономные солнечные станции. Первые поставляются на базе серийных модулей с высокой столбовой опорой.

Особенности автономных систем уличного освещения от «Термотрона»:

температурный диапазон эксплуатации – -40…+50 °C;
угол раскрытия луча – 135 на 90 градусов;
гарантированный срок работы – 12 лет в городских условиях;
высота опоры – от 6 до 11 м;
мощность – от 30 до 160 Вт.

Автономная станция «Экотерм», выпускаемая заводом, будет интересна владельцам загородных домов и участков. Ее применяют также на фермах, телефонных станциях, для оснащения сельских школ, больниц, магазинов. Станция работает от дизель-генератора 14,5 кВт. Цена вырабатываемой энергии при количестве 18 фотоперерабатывающих элементов – 5,12 руб./кВт, срок окупаемости – до 5 лет (цену станции уточнять у производителя).

«Экотерм-3» ЮКЛЯ.565216.001	3	1 000
«Экотерм-5»	5	1 500
«Экотерм-10»	10	2 000
«Экотерм-15»	15	3 000
«Экотерм-20»	20	4 000
«Экотерм-25»	25	5 000
«Экотерм-30»	30	6 000
«Экотерм-35»	35	7 000
«Экотерм-40»	40	8 000
«Экотерм-50»	50	10 000

Панели от ЗАО «Телеком-СТВ»

Какую батарею от ЗАО «Телеком-СТВ» можно посмотреть? Наиболее популярная модель носит название ТСМ, далее идет маркировка в зависимости от мощности: от 15 до 230 Вт (цена указана приблизительно).

Модель	Мощность, Вт	Габариты, мм	Вес, кг	Цена, руб.
ТСМ-15	18	430 × 232 × 43	1,45	от 3 500
ТСМ-40	44	620 × 540 × 43	4,05	от 6 000
ТСМ-50	48	620 × 540 × 43	4,05	от 6 575
ТСМ-80А	80	773 × 676 × 43	6,7	от 8 500
ТСМ-80B	80	773 × 676 × 43	6,7	от 9 000
ТСМ-95А	98	1 183 × 563 × 43	7,9	от 10 750
ТСМ-95В	98	1 183 × 563 × 43	7,9	от 11 000
ТСМ-110А	115	1 050 × 665 × 43	8,8	от 12 500
ТСМ-110В	115	1 050 × 665 × 43	8,8	от 12 800
…	..	…	…	…
ТСМ-270А	270	1 633 × 996 × 43	18,5	от 23 370

Основной тип производимых панелей – монокристаллические, хотя каждая модель также может быть представлена в виде мульти (поли-) кристаллической. Каждый вид имеет свои преимущества и недостатки (см. таблицу).

Тип панели	Преимущества	Недостатки
Поликристаллы	Дешевое производство, низкая стоимость. Широкий ассортимент и выбор производителей	На жаре выходят из строя за счет низкой устойчивости кремния в поликристаллах к нагреву. КПД до 14 %, ниже, чем у монокристаллов. Требуют большей площади элементов
Монокристаллы	Самый высокий КПД – до 20 %. Компактные размеры – в 1,5–2 раза меньше поликристаллов. Высокая мощность. Срок эксплуатации до 25 лет.	Дороже в среднем в 1,5 раза. Требуют равномерного освещения всей системы, нужна защита от грязи и осадков.

Выбор, конечно, ограничивается возможностями бюджета, поэтому продолжим обзор других недорогих и надежных устройств от российских производителей.

Тонкопленочные CdTe батареи

Солнечные батареи на основе теллурида кадмия (CdTe) могут стать реальной альтернативой кремниевым элементам. В настоящее время они демонстрируют эффективность преобразования, в среднем, на 20% выше аналогичных аморфных кремниевых при стоимости на 20% ниже. Достигается это за счет уникальных характеристик полупроводника, обеспечивающую оптимальную ширину запрещенной зоны.

Изготавливаются такие панели путем нанесения слоя полупроводникового материала на тонкие пленки. Технология пока доступна ограниченному кругу производителей, однако серийный выпуск таких батарей уже налажен американской компанией First Solar.

Минимальный комплект для частного дома

Покупать лучше всего готовый комплект, чтобы не собирать все элементы отдельно и не разбираться в характеристиках каждого. В готовых наборах есть все нужные узлы, характеристика каждого подобраны так, чтобы система работала с максимальным эффектом. Изучить информацию намного проще, так как она собрана в одном месте и систематизирована.

Что касается комплектности, чаще всего в набор входит следующее:

Солнечные батареи. Основная часть, рассчитывать количество надо индивидуально в зависимости от потребления электричества. Заранее продумать расположение, от этого зависит эффективность работы.
Контроллер защищает систему, следит за уровнем заряда аккумуляторов и прекращает подачу напряжения, если они заряжены полностью. Ставится как можно ближе к панелям.
Инвертор преобразует постоянный ток в переменный, который нужен для работы бытовых приборов. Подбирать его нужно по мощности и помнить, что номинальный и пиковый показатели различаются. Не надо покупать слишком производительный вариант, если нагрузки основную часть времени небольшие.
Аккумуляторные батареи. Накапливают энергию, чтобы отдавать ее в периоды, когда солнечные батареи ее не вырабатывают или вырабатывают в недостаточном объеме. Используется несколько аккумуляторов, соединенных перемычками в единый блок.
Кабель для соединения всех элементов сети, перемычки, плавкие предохранители, автоматы защиты и другие мелочи. Опять же, при покупке комплекта все необходимое уже будет в наборе и не придется разбираться, что надо приобрести дополнительно.

Готовый комплект – удобное решение.

Состав комплекта может меняться в зависимости от мощности, типа используемых солнечных батарей и особенностей монтажа. Многие продавцы добавляют стеллаж для установки аккумуляторных батарей и пластиковый бокс на несколько модулей.

При выборе учитывайте не только показатели оборудования, но и производителя. Лучше всего почитать отзывы на специализированных ресурсах или тематических формах. Мнение тех, кто пользуется системой, позволит понять, соответствуют ли указанные данные фактическим и нет ли проблем при эксплуатации выбранного комплекта.

Видео «расскажет» про опыт использования солнечных панелей.

Идеальное излучение

Чтобы решить проблему поглощения светоэлементом всего спектра излучения Солнца, команда исследователей из Хайфа (Израиль) предложили нестандартное решение. В опытах они решили преобразовать солнечный свет в идеальное излучение. Для этого они разработали и применили уникальный фотолюминесцентный материал. Подобная технология используется в светодиодных лампах, где диодное свечение поглощается люминофором и преобразовывается в свечение, оптимальное для восприятия человеком. В случае с элементом, материал преобразует весь спектр излучения в свет, идеально поглощающийся панелью. По утверждению молодых ученых, преобразование света позволит увеличить конверсию в электричество до 50%.

Многослойные панели для установки на крыше

Ранее ученые из университета Нового Южного Уэльса предложили концентрировать излучение Солнца с помощью зеркал. Такая методика позволила значительно увеличить эффективность работы элементов. Сегодня эта технология применяется на множестве СЭС, однако для батарей, устанавливаемых на крышах частных домов, такая конструкция невозможна. Увеличить эффективность преобразования неконцентрированного света до 53% предложили разработчики германского научного центра Agora Energiewende.

В основе их изобретения лежит многослойная панель способная поглощать 4 диапазона света. Специальный преломляющий слой отражает инфракрасный спектр к кремниевой части и пропускает остальной свет к трехслойной панели. Первый слой ‒ индий-галлий-фосфид, второй – индий-галлий-арсенид и третий ‒ германий. Каждый поглощает свет в определенном диапазоне, и в результате получается «выжать» максимум энергии.

Теоретически конструкция идеальна, но на практике для применения на крыше возникли проблемы со сложностью обслуживания. Пока разрабатываемая для частного сектора батарея больше подходит для электростанций, но работы по ее усовершенствованию продолжаются.

Энергия днем и ночью

Особое внимание многих научных изданий привлекли разработки китайских ученых. Это не удивительно, ведь Китай в этой области держит первенство и является крупнейшим поставщиком солнечных панелей, пользующихся спросом по всему миру

Китайские разработчики предложили панель, работающую не только в светлое время суток, но и ночью. Секрет заключается в слое люминофора с длительным послесвечением. Днем непоглощённый фотоэлементом свет задерживается люминофором, который светится ночью, отдавая энергию фотоэлементам. Хотя ночное КПД составляет всего 25%, такие батареи смогут значительно повысить эффективность солнечной энергетики.

Инструкция по изготовлению и сборке своими руками

Алгоритм действий:

расчет параметров электрической системы питания;
создание проекта;
приобретение комплектующих деталей;
изготовление несущей конструкции из фанеры, ДВП, деревянных реек;
закрепление фотоэлементов, пайка проводников;
установка защитной крышки из оргстекла;
фиксация собранных панелей на опорной поверхности;
подсоединение инвертора, АКБ, других функциональных блоков;
проверка мощности генерации, иных параметров оборудования.

Рекомендуется изучить варианты подключения функциональных компонентов системы, чтобы обеспечивать выбор подходящей схемы.

Hevel – завод в Чувашии

Одним из крупнейших производителей солнечных панелей в России является . В 2021 году компания провела модернизацию производства и перешла с тонкопленочной на новую гетероструктурную технологию изготовления солнечных модулей. Модули нового поколения сочетают в себе преимущества тонкопленочной и кристаллической технологий, обеспечивают эффективную работу модуля при высоких и низких температурах (от -50 °С до +85°С), а также в условиях рассеянного света. Средний КПД солнечного модуля составляет 20%. По этому показателю модули ГК «Хевел» входят в мировую тройку лидеров. Срок службы модуля составляет не менее 25 лет.

Какую батарею от Hevel можно посмотреть для примера? Вот таблица с параметрами наиболее популярного гетероструктурного модуля:

Технико-физические характеристики
Длина	1671 мм
Ширина	1002 мм
Вес	19 кг
Напряжение холостого хода	43.5 В
Напряжение при номинальной мощности	39.2 В
Номинальная пиковая мощность	300 Вт, 310 Вт, 315 Вт

Лучшие солнечные батареи для туристов

SW-H05

Это самая бюджетная из нашей подборки солнечная батарея, позволяющая заряжать телефоны, планшеты, электронные книги и другую технику. Однако стоит учесть, что ток заряда здесь всего 1 А, поэтому заряжаться будет устройство долго.

Эта солнечная панель представляет собой пластину с четырьмя кольцами на углах, с помощью которых можно закрепить ее на дереве или рюкзаке. Подходит для зарядки мобильных устройств на рыбалке, охоте или в автомобиле.

Goal Zero Nomad 7 Plus

Компактная туристическая панель оснащена монокристаллическим модулем мощностью 7 Вт. Она «одета» в герметичный корпус, который не боится дождя, снега и даже падения в реку. Устройство оснащено двумя USB разъемами: стандартным и для фирменного зарядного устройства Guide 10 Plus.

У солнечной батареи есть сетчатый карман, в который можно складывать заряжаемые устройства. Также конструкция оснащена петлями, которые крепятся на рюкзак, батарея может заряжаться прямо на рюкзаке. Здесь есть индикатор интенсивности заряда. Она показывает, насколько хорошо солнечные лучи попадают на панель.

ФСМ 14-МТ

Солнечная батарея состоит из 4 монокристаллических модулей общей мощностью 14 Вт. Максимальный ток заряда составляет 2,5 А. Она складывается в обычную сумку, которую можно положить в багажник автомобиля, велосипеда или положить в рюкзак.

КПД данного устройства составляет 18 % при условии попадания прямых солнечных лучей. Весит прибор всего 850 гр.

Topray Solar TPS-102-15

Это недорогая автомобильная солнечная батарея для зарядки аккумулятора. Если в дороге аккумулятор внезапно разрядился (хотя такого лучше не допускать), данная солнечная панель позволит его зарядить. Общая мощность батареи составляет 15 Вт.

В комплекте с устройством сразу идут зажимы-крокодилы для аккумулятора и переходник под прикуриватель. Помимо автомобильного аккумулятора также можно заряжать электронные устройства.

Bio Lite Solar Panel 10+

Эта солнечная батарея представляет собой совокупность солнечного модуля и Power Bank емкостью 3000 мА*ч. С помощью нее можно зарядить различные гаджеты, причем заряжает она довольно быстро. Здесь два разъема: USB и microUSB.

Металлическая скоба, которой оборудована конструкция панели, позволяет выставить батарею на подставку. Правда стоит учесть, что панель монокристаллическая, а не аморфная, поэтому в пасмурную погоду она заряжаться не будет.

Советы электрика:

Как найти фазу и ноль: простые и действенные способы
Удлинители и тройники: как найти и починить неисправность?

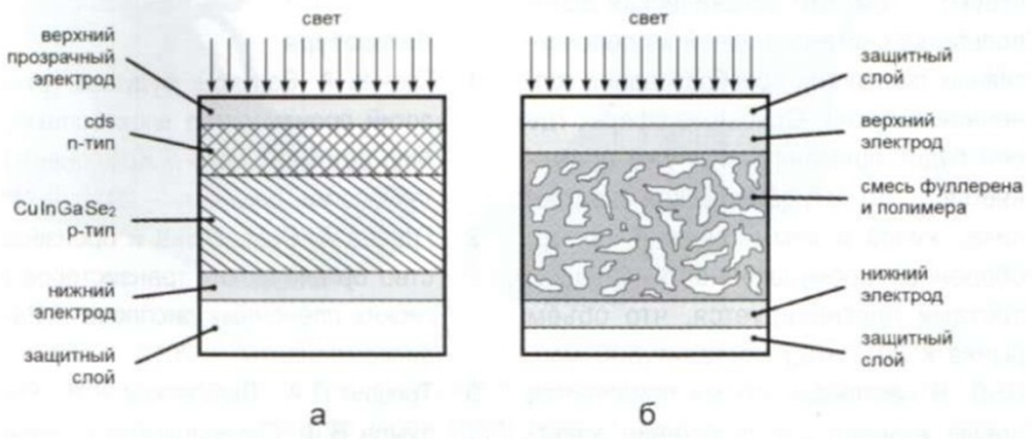

Органические солнечные батареи – структура, виды и материалы

Все описанные в различных источниках перспективные фотоэлектрические панели на базе органики делятся на два основных вида.

1. «Слоистый», в котором активные компоненты наносятся на подложки отдельными слоями. Как видно на фото (тип «а») в качестве примера показана структура органической «слоистой» солнечной батареи. Ее состав – отдельные плёнки на базе диселенида меди/индия/галлия/селена (CIGS).

Прогрессивным методом нанесения CIGS является метод печати, основанный на использовании суспензии частиц оксидов металлов – «чернил». С учётом вязкости, зависящей от размеров частиц и их концентрации, возможно использование метода трафаретной печати или струйного осаждения.

2. «Гетеропереходной» (тип «б»). Данный вид органических солнечных батарей – это панели из смеси графена и полимера с обычным гетеропереходом. В их структуре присутствует только один фотоактивный слой, являющийся смесью «донора» фуллерена и полимерного «акцептора».

Какую солнечную панель выбрать?

Выбор солнечных панелей для загородных домов на широте 45-60 ° не труден. Здесь стоит рассматривать лишь два варианта: поликристаллические и монокристаллические кремниевые панели. При дефиците места предпочтение лучше отдать более эффективным моделям с односторонней ориентацией кристаллов, при неограниченной площади рекомендуется приобрести поликристаллические батареи.

Ориентироваться на прогнозы аналитических компаний развития рынка солнечных панелей не стоит, ведь лучшие их образцы, возможно, ещё не изобретены

Выбирать конкретного производителя, требуемую мощность и дополнительное оборудование лучше при участии менеджеров компаний, занимающихся продажей и установкой такого оборудования. Следует знать, что качество и цена фотоэлектрических модулей у крупнейших производителей отличаются мало.

Следует учитывать, что при заказе комплекта оборудования «под ключ», стоимость самих солнечных панелей будет составлять всего лишь 30-40% от общей суммы. Сроки окупаемости таких проектов составляют 5-10 лет, и зависят от уровня энергопотребления и возможности продажи излишков электроэнергии в городскую сеть.

Солнечные батареи: описание различных видов и материалов нового поколения
