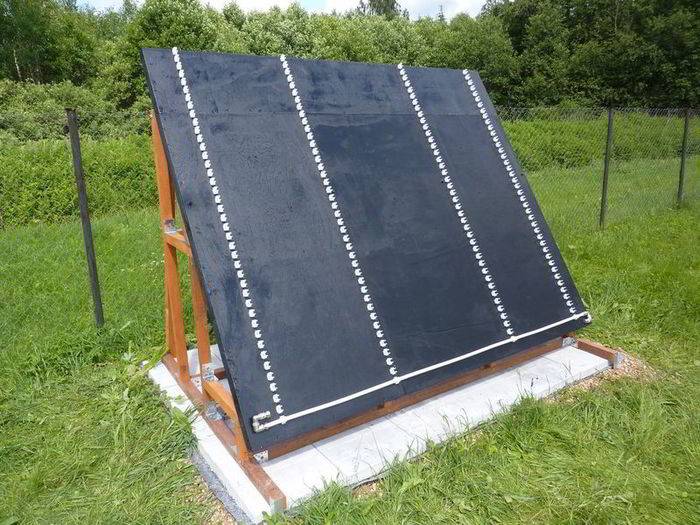

Солнечный водонагреватель своими руками

Разновидности солнечных водонагревателей

Теперь поговорим о разновидностях солнечных водонагревателей. Они классифицируются по различным конструктивным особенностям.

К примеру, по типу циркуляции теплоносителя различают следующие водонагреватели:

• С естественной циркуляцией;
• С принудительной.

В первом случае вода циркулирует благодаря своим физическим свойствам. При нагреве она увеличивается в объёме, плотность у неё снижается. В результате жидкость по трубкам поднимается вверх, а на её место поступает холодная вода. Для прохождения естественной циркуляции резервуар должен находиться сверху коллектора, а это не всегда удобно.

Во втором случае накопительный резервуар устанавливается в подвальном помещении, а принудительная циркуляция обеспечивается специальными насосами. При такой организации роль теплоносителя может выполнять масло. Оно очень хорошо справляется с этой функцией.

Водонагреватели можно классифицировать по конструкции коллектора:

• Вакуумные. Теплоноситель находится в трубке, которая запаяна в вакуумной колбе. Эта колба выполнена из кварцевого стекла пропускающего солнечное тепло, а также ультрафиолет. Это очень эффективные конструкции, где потери тепла минимальны. Если в качестве теплоносителя используется вода, то нагрев происходит до кипения. Если там будет масло, то его можно разогреть до 200─300 градусов. Практически все вакуумные водонагреватели фабричные и стоят довольно дорого;
• Панельные. Конструкция самая простая. Коллектор выкрашен в чёрный цвет, помещён в корпус с теплоизоляцией и герметично закрыт стеклом, пластиком, поликарбонатом и т. п. Эффективность оставляет желать лучшего. Это объясняется тем, что жидкость теряет некоторую часть тепла при прохождении коллектор. Эти потери обычно весьма ощутимы. Панельные солнечные водонагреватели хорошо подходят для регионов, где высокая солнечная инсоляция.

Солнечный водонагреватель с замкнутым контуром

Кроме того, водонагреватели можно классифицировать по типу контура:

• Разомкнутый контур. Такая конструкция используется при организации подачи горячей воды в жилой дом. В роли теплоносителя выступает вода, которая после нагрева уже не попадает обратно в коллектор. Она расходуется на бытовые нужды;
• Один замкнутый контур. Применяется при отоплении жилого дома. В этом случае теплоноситель из водонагревателя подмешивается к другой жидкости (возможно, не вода), которая была нагрета в основном котле. В замкнутом контуре теплоноситель после нагрева проходит систему отопления и снова возвращается в коллектор;
• Два замкнутых контура. Такие водонагреватели являются универсальными и самыми эффективными. Такую систему можно использовать для выработки горячей воды или отопления круглый год. Нагревшись в коллекторе, теплоноситель идёт в теплообменник и передаёт тепло во второй контур. И уже теплоноситель в этом втором контуре расходуется в качестве горячей воды или для отопления дома.

Теплоноситель также может быть различным. Чаще всего используются вода, антифриз, масло. Можно ещё подразделить водонагреватели по общему принципу работы на пассивные и активные системы.

• Пассивный. Абсорбция и накопление энергии происходят сами собой без всяких механизмов контроля. Подобные системы просты и не требуют серьёзных вложений. За это приходится расплачиваться неравномерной работой и скачками мощности. Примером может служить бак над летним душем, который выкрашен в чёрный цвет. Обычно так работают системы с одним контуром. Здесь приёмный бак должен находиться над коллектором;
• Активный. Здесь нет минусов пассивного водонагревателя. Здесь солнечная энергия преобразуется в тепловую и периодически передаётся в накопительную ёмкость, бойлер или напрямую потребителям. Стабильная работа достигается благодаря системе принудительной циркуляции. Эта схема работает в системах с одним и двумя контурами. В таких системах часто можно видеть насосы, панели, измерительные приборы и т. п.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

• Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
• Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Видеокурс по изготовлению панельного солнечного водонагревателя

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

Схема работы воздушного солнечного коллектора

• Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
• Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
• Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

• Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
• Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

Как сделать самодельный каталитический водонагреватель на даче

Каталитический нагреватель на даче подходит для тех, кто регулярно занимается выкашиванием своего участка и отправляет скошенную траву на компост. Известно, что гниющая трава в компостной куче сильно разогревается, иногда это даже приводит с самовозгоранию. Именно на этом факте и основано изобретение оригинального водонагревателя. По сути, для его создания требуется лишь сделать небольшой теплообменник. Этот агрегат лучше выполнить в виде плоского змеевика, который потом нужно положить в середину компостной кучи. В результате получится надежный источник теплой воды на 2-3 недели. Причем такой аппарат будет работать и днем и ночью независимо от погоды.

Спустя 2 недели мощность каталитического нагревателя заметно снизится, но к этому моменту наступит время снова скашивать траву, а значит, компостная куча вновь начнет свою «работу» по переработке топлива — и «реактор» запустится. При новом заполнении компоста свежескошенной травой нужно тщательно уплотнять кучу и обильно поливать ее теплой водой, чтобы началась химическая реакция.

В качестве аварийного варианта можно рядом с душевой кабиной установить обычную дровяную водонагревательную систему (описанную ранее). А еще лучше применять сочетание различных способов нагрева воды — водный, воздушный и с помощью компостной кучи. Это позволит обеспечить душевую кабину в дачный сезон постоянным источником горячей воды независимо от «капризов» погоды.

Как нагреть воду солнцем: самодельное устройство

Самый простой солнечный водонагреватель состоит из корпуса, абсорбера (поглотителя), теплообменника и прозрачного материала — поликарбоната либо стекла. Если установку сделать правильно, то насоса не потребуется. Теплая жидкость будет поступать вверх, вытесняя холодную.

Для работы потребуется раздобыть или приготовить:

• строганую доску 30-150 мм для рамы;
• водостойкую фанеру (пластик) для задней стенки;
• алюминиевую фольгу для отражающей поверхности, альтернатива — лист оцинкованной стали либо меди;
• радиатор от холодильника (или стальной отопительный прибор);
• поликарбонат (монолит либо сотовый, толщина 4 мм) или стекло;
• уплотнитель для поликарбоната;
• черная краска для металла, кисть (валик);
• рулонный (листовой) утеплитель: минвата, пенопласт, пенополистирол;
• труба для теплообменника (нержавейка, пластик либо медь);
• трубы для соединения с баком (металлопластик, пластик);
• выпускная и приемная трубы;
• соединительные муфты;
• степлер для фиксации;
• шуруповерт, дрель;
• саморезы;
• хомуты;
• клей.

Все заготовки из дерева предварительно обрабатывают противопожарными пропитками и антисептиками. Поликарбонат покупают тот, что не имеет защитного слоя от ультрафиолета. До изготовления оборудования надо определиться с его размерами. Так как мастер волен выбрать любые, ему и решать. Обычно ширина конструкции составляет от 400 до 800 мм, высота — 30-60 мм, а ее длина — 600-2000 мм. Сама операция состоит из трех этапов: сборки корпуса, подготовки конструкции и монтажа солнечного коллектора.

Корпус гелиоколлектора

Сначала из фанеры вырезают прямоугольник, к которому будут присоединять стенки и начинку устройства.

1. Доски разрезают на заготовки, которые крепят саморезами к фанере, шаг больше зависит от размеров, обычно он составляет 250-300 м.
2. Внутри коробки степлером монтируют утеплитель, длина скоб — как минимум 10 мм. Сверху на него укладывают фольгу.
3. Если используют металлический лист, то его поверхность заранее покрывают черной матовой краской.

На торец досок коробки наклеивают уплотнитель. После высыхания краски переходят к следующему этапу.

Монтаж коллектора

Перед тем как установить радиатор, его также покрывают черной краской. К задней стенке его крепят стальными хомутами и саморезами, оставляя зазор около 20 мм. Для этого используют прокладки. Входную и выходную трубу выводят из корпуса, используя металлопластиковые изделия.

После сборки водонагревателя на лицевую стенку крепят поликарбонат. Чтобы компенсировать тепловое расширение, отверстия под крепеж делают больше его диаметра на миллиметр или полтора. Если используют стекло, то корпус устройства можно законопатить, изолировать уплотнителем или воспользоваться силиконовым герметиком. Когда герметичность не так важна, этот шаг пропускают.

Выбор места

Только корректная установка способна обеспечить эффективную работу прибора.

1. Место монтажа (южное направление) на протяжении всего светового дня должно находиться под прямыми солнечными лучами, затемнение недопустимо.
2. Плоскость гелиоколлектора обязана быть перпендикулярной направлению солнечных лучей. В летний период для определения угла наклона к широте местности прибавляют 15°. В зимний от нее отнимают те же 15°.

Зимой и весной, когда Солнце «путешествует» по небосводу низко, возможна вертикальная установка.

Емкость для воды

Чтобы организовать отопление с использованием солнечной энергии, понадобится накопительный бак. В этом качестве можно использовать электрический бойлер, который не работает, газовые баллоны либо бочки, предназначенные для пищевых продуктов. При выборе емкости надо помнить, что сосуд должен выдерживать давление в несколько атмосфер.

В емкости делают несколько отверстий: для ввода и забора воды, для входа/выхода теплообменника. Эту спираль чаще изготавливают из надежной нержавеющей стали. Коллектор соединяют с баком. Чтобы избежать потерь тепла, трубы дополнительно изолируют, поэтому максимально короткий путь между элементами системы предпочтителен.

Есть и более простой ответ на вопрос, как нагреть воду солнцем. Хозяева дач чаще используют бочки большого объема. Их красят в черный цвет и устанавливают на крышах зданий. Этот вариант идеально подойдет для душевых кабинок.

Тому, кто задумывается о более серьезной системе, требующей некоторых вложений, может оказаться полезным это видео:

Разновидности павлинов

Впервые эти птицы с экзотическим внешним видом появились в Индии — они всегда расселялись в лестных местностях, где имеются густые заросли. Для беззащитных павлинов категорически не подходит открытая местность, потому там они быстро станут добычей для хищников.

Таблица 1. Разновидности павлинов.

Вид, фото	Описание
Обыкновенный	Самцов обыкновенного павлина отличает пышное ярко-синее оперение шеи и головы, а на спине у них располагаются желто-зеленые перья. Длина их тела составляет около 118 сантиметров, а продолжительность надхвостья бывает до 155 сантиметров. Самки отличаются меньшим размером, их тело окрашено в пепельный цвет. У этих птиц на голове торчит заметный хохолок, только у самок он коричневый, а у самцов ярко-синий.
Зеленый индийский	Это массивная птица — длина тела у самцов иногда достигает трех метров (из которых 160 сантиметров – это надхвостье). Эти особи имеют яркий сине-зеленый окрас, иногда встречаются и красноватые перья. Хохолок имеет вид объемного пучка. Самки этой породы имеют минимальные отличия от самцов, у них даже имеется небольшое надхвостье.
Черноплечий	Эти особи произошли в результате скрещивания индийских зеленых павлинов, но их длительное время считали отдельным видом. У самцов имеется ярко-синее оперение с черными вкраплениями. Женские особи имеют телесный окрас, а на спинке и около хвоста бурый.
Белый	Птицы необыкновенной красоты, полностью белые, будто вырезанные из бумаги. Такой вид тоже был получен в результате мутации. В этом случае белоснежное оперение имеется как у самцов, так и самок. Отличие между ними наблюдается только по цвету радужки глаз — у мужской особи она синяя, а у павы голубая.

Благодаря скрещиванию этих основных видов специалистам удалось получить множество других подвидов павлинов с различным окрасом пера. Существует большое количество вариантов окраса птиц, и иной раз при скрещивании невозможно угадать, какой из них получится.

Внешний вид самок отличается в зависимости от особенностей породы

Накопительная гелиосистема своими руками

При наличии необходимого оборудования, материалов вполне под силу сделать накопительный нагреватель воды самостоятельно. Как правило, такие устройства широко используются на дачах в летний период для обустройства летнего душа. При должной доработке их можно трансформировать до уровня полноценной гелиосистемы, обеспечивающей дом отоплением, горячим водоснабжением.

Материалы:

• емкость большого объема, либо несколько поменьше. Главное, чтобы общий объем жидкости был достаточным для обеспечения нужд;
• металлопластиковый трубопровод;
• запорная арматура;
• металлокаркас для монтажа системы.

Изготовление:

1. В нижней части емкости просверливается отверстие строго по внешнему диаметру металлопластиковой (или любой другой) трубы.
2. Бак соединяется с трубой, место соединения надежно герметизируется.
3. Вверху прорезается проем для заполнения резервуара водой.
4. Для контроля за наполнением можно установить датчик, либо простую поплавковую систему.
5. Предусмотреть выход для воздуха, вытесняемого водой при нагревании.
6. Окрасить баки черным цветом для быстрого прогревания воды.
7. Сделать металлический каркас для крепления емкостей. Часто устройство размещают повыше, например, на кровле строения.
8. Подвести трубопровод непосредственно к месту использования.

Данное устройство можно использовать для летного душа, в жаркую погоду будет довольно быстро прогревать воду до комфортной температуры.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Принцип работы солнечных нагревателей

Прежде чем браться за изготовление самодельной гелиосистемы, стоит изучить устройство солнечных коллекторов заводского изготовления – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.

Справка. Воздушные установки не слишком популярны из-за ограниченной функциональности. Водонагревательные гелиоколлекторы более востребованы, поскольку могут обеспечивать работу отопления, ГВС, поднимать температуру в открытых бассейнах.

Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:

1. Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.
2. Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.
3. Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.

Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.

Устройство вакуумной трубки прямого нагрева (слева) и колбы, работающей за счет испарения / конденсации жидкости

Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:

1. Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
2. Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
3. Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
4. Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
5. Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.

Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).

Исключение – гелиоустановки для бассейнов, нагревающие воду резервуара напрямую либо через простой теплообменник.

Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.

Из радиатора холодильника

В сети есть описание самодельного гелиоколлектора с радиатором холодильника. Процесс изготовления в целом описан нами выше, напомним кратко основные моменты:

1. Во внутреннею поверхность плотно закрытого утепленного короба можно ставить отражающий материал (фольгу), но тут он закрепляется на черном резиновом коврике. Это также эффективный вариант, так как темный цвет лучше притягивает лучи, аккумулирует тепло.
2. Внутрь корпуса помещаем змеевик, накрываем стеклом (можно использовать шурупы как упоры), размещаем так, чтобы лучи падали под прямым углом.
3. Подключаем ПП трубами ввод для холодной и выход к баку душа для теплой воды. А также подводка может быть самой элементарной — из гибких, резиновых шлангов.
4. Бак душа — любая подходящая емкость.
