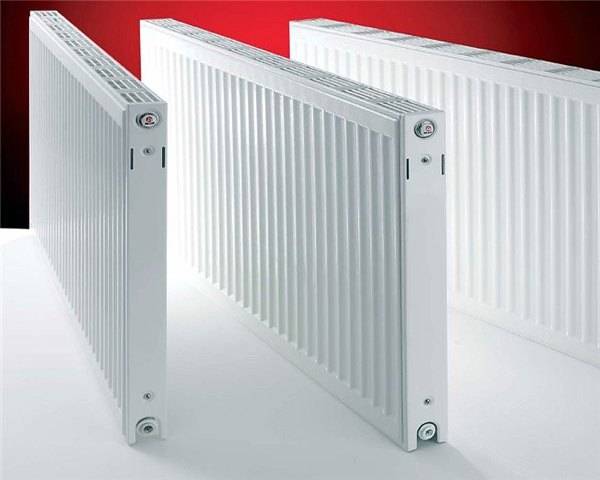

Стальные панельные радиаторы

Особенности панельных радиаторов

Стальные панельные радиаторы отопления базируются на современных технологиях и эксплуатируются в различных условиях. Чтобы увеличить эффективность уровня КПД отдачи тепла и расширения охвата отапливаемой территории внутри устройства устанавливаются стальные рёбра. Они отличаются П-образной формой.

Эта хитрость увеличивает КПД отдачи тепла до 50% дополнительной мощности. Эти модели отличаются отсутствием стандартных секций. Вместо этого на лицевой стороне размещается монолитная панель сформированная двумя листами из стали с толщиной, около, 1,25 мм.

Но на рынке можно встретить модификации изготовленные из оцинкованной стали, чем они отличаются?

• В них применяются тонкие пластины, благодаря металлу с уменьшённой толщиной — 0,04 — 0,5 мм.
• Наружная часть таких моделей грунтуется и окрашивается порошковым методом.
• Стандартным считается белый цвет, но встречаются разные версии, как правило, они изготавливаются под заказ в целях гармоничного вписывания в интерьер.

Виды радиаторов отопления

Существует несколько основных разновидностей отопительных батарей, у каждой из которых есть свои достоинства и недостатки.

Стальные устройства

Одним из довольно популярных видов отопительных приспособлений являются стальные радиаторы. Чаще всего их изготовление происходит не из стали, а из сплава данного материала, отличающегося улучшенными свойствами и характеристиками.

Специфика конструкции радиаторов из стали может разниться в зависимости от их модели:

1. На двух стальных листах присутствуют углубления, сделанные штампованием, по ним циркулирует теплоноситель.
2. На листах стали выполнен оттиск в виде буквы П, внутри которого циркулирует нагретый воздух.
3. На обратной стороне присутствуют ребра в виде буквы П, увеличивающие теплоотдачу.

Толщина применяемых листов может меняться от 1,2 до 2 миллиметров. Дизайн изделий сдержанный и строгий. Для того чтобы сделать эстетику радиаторов более привлекательной, на них могут устанавливаться декоративные экраны.

Плюсы и минусы

Основные достоинства радиаторов из стали:

• не очень значительная тепловая инерция;
• регулировка температуры батареи посредством термостатов;
• хороший уровень теплоотдачи;
• эстетичность;
• значительный ассортимент продукции.

Что касается недостатков, то их не очень много:

• невозможность установки в открытой системе;
• отсутствие совместимости с полипропиленовыми трубами.

Характеристики

Специалисты выделяют такие технические показатели радиаторов:

• теплоотдача может изменяться в зависимости от модели от 1200 до 1800 Ватт;
• рабочее давление в пределах от 6 до 10 атмосфер (что касается трубчатых батарей, то они способны функционировать и при более высоких показателях);
• качество теплоносителя играет существенную роль, так как внутренняя поверхность начинает ржаветь, как только вода из нее пропадает;
• температура теплоносителя может достигать 110-120 градусов по Цельсию;
• высота радиаторов зависит от их типа — она может быть от 20 до 90 сантиметров;
• длина батарей ограничена — не более 3 метров;
• глубина прибора достигает 22,5 см;

В соответствии со своими техническими характеристиками, стальные радиаторы при правильном их использовании могут быть весьма долговечными.

Производители

Существует масса разнообразных производителей стальных радиаторов:

• Kermi и Buderus (Германия);
• Israp Tesi (Италия);
• Лидея (Беларусь);
• КЗТО (Россия).
• KORADO Radik (Чехия);
• DeLonghi RADEL (Италия);
• Zehnder Charleston (Германия);
• PURMO (Финляндия).

Примерная стоимость стальных радиаторов зависит от их типа и модели. Наиболее дешевые виды можно приобрести за 1000 рублей, тогда как цена самых дорогих достигает 5000-6000 рублей.

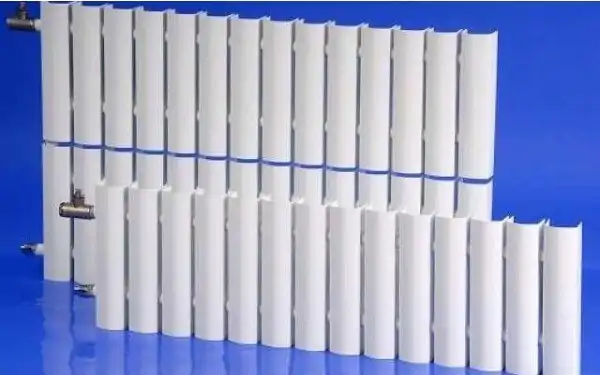

Трубчатые стальные батареи

Такой тип радиаторов, как трубчатые стальные батареи, представляет собой продукцию премиум-класса, отвечающую большинству современных требований. Первый подобный прибор был создан еще в 1930 году, после чего постоянно совершенствовался.

Стальные трубчатые радиаторы могут выполняться в различных формах. Все используемые в них трубки сверху и снизу соединены специальными коллекторами. Это обеспечивает эффективную транспортировку теплоносителя в системе.

Уровень же теплоотдачи напрямую зависит от размеров прибора, а также от количества трубок в нем.

Отличием трубчатых радиаторов является то, что в настоящее время для сварки их элементов используется специальный лазер. Он делает ровный и практически незаметный шов.

Плюсы и минусы

Основные преимущества стальных трубчатых радиаторов:

1. Устойчивость к изменениям давления в теплосети. Это достигается посредством трубчатости конструкции.
2. Отсутствие значительных скоплений пыли на поверхности радиаторов.
3. Привлекательный внешний вид, достигаемый наличием обтекаемых гладких трубок.
4. Наличие большого количества разнообразных форм.
5. Качественные сварные стыки батарей.

Несмотря на все преимущества, стальные трубчатые радиаторы имеют и недостатки:

1. Не очень высокая теплоотдача в сравнении с другими типами батарей.
2. Подверженность коррозии в тех случаях, когда теплоноситель на лето сливается из системы.
3. Высокая стоимость.

Несмотря на то что цена на трубчатые радиаторы высокая, она быстро окупается благодаря длительному сроку службы.

Технические характеристики трубчатых радиаторов

Независимо от особенностей конструкции, радиаторы трубчатого вида в любом случае имеют схожие эксплуатационные характеристики. Все трубчатые изделия превосходят панельные по уровню теплоотдачи, но и стоят они гораздо дороже.

Основные характеристики трубчатых батарей выглядят следующим образом:

Большинство подобных устройств имеют отводы, позволяющие подключать их как снизу, так и сбоку;
При выборе радиаторов нужно тщательно изучать приложенную к ним документацию, уделяя особое внимание способности выдерживать давление, характерное для конкретной отопительной системы;
Стальные трубчатые радиаторы могут выдерживать температуру до 120 градусов;
Габариты устройств колеблются в очень широких пределах – высота варьируется от 20 до 1500 мм, глубина – от 40 до 292 мм, а длина может достигать 1400 мм.

Панельные радиаторы отопления

Каким бы ни казался банальным парадокс, но летом стоит думать о теплой зиме. Если нужно устанавливать новую систему отопления или обновить старую, этот вопрос нужно решать, пока тепло, и не начался отопительный сезон. В ином случае, придется проделать очень много дорогостоящей и муторной работы, дабы заменить батареи во время отопительного сезона.

Сегодня существует очень много видов батарей. Они разнятся не только материалом изготовления, но и многими другими факторами, в число которых входит конструкция. Казалось бы, что сложного или нового можно придумать в батарее, но, отнюдь, производители отопительных элементов с легкостью оспорят это предположение.

Панельные радиаторы

Этот вид не очень распространен, сейчас все больше идет спрос на секционные варианты батарей, так как их легко дополнять и подстраивать под индивидуальные требования по расположению отопительного элемента в различных местах помещения, ведь стандартные квадратные комнаты давно стали пережитками прошлого.

Панельные радиаторы отопления создают из стальных листов, поэтому они еще называются стальными панельными радиаторами. Еще такие батареи называют конвекторами, из-за особого конвекторного оребрения. КПД такого обогревателя не превышает отметку в 75%.

Сама конструкция довольно замысловата: внутри расположены конвекторное оребрение, а снаружи — одна или несколько стальных нагревательных панелей, их количество зависит от марки радиатора. Внутри панелей и перемещается теплоноситель по специальным каналам. Сверху на радиаторе размещена защитная решетка,  через которую выходит большая часть нагретого воздуха благодаря конвекторному оребрению.

https://youtube.com/watch?v=_VNEgU38tAA

Производят панельные радиаторы отопления преимущественно европейские страны:

• Германия – Buderus, Kermi;
• Чехия – Korado;
• Италия – DeLonghi;
• Финляндия – PURMO.

Цены у стальных панельных радиаторов довольно высоки, из-за чего Российские производители практически не заинтересованы в их изготовлении.

Но, несмотря на это, металлические панельные радиаторы являются самым бюджетным вариантом для автономных отопительных систем частных домов.

В зависимости от количества нагревательных панелей и конвекционного оребрения, металлические панельные батареи отопления классифицируются по типам соотношения:

• Тип 10 – однопанельный, но без конвекторного оребрения;
• Тип 11 – однопанельный с конвекторным ореберением;
• Тип 20 – двухпанельный, без конвектора;
• Тип 21 – двухпанельный с одним конвектором;
• Тип 22 – двухпанельный с двумя конвекторными оребрениями;
• Тип 30 – трехпанельный и без конвектора;
• Тип 33 – трехпанельный с тремя конвекторными оребрениями.

Преимущества и недостатки панельных радиаторов

К преимуществам следует отнести:

• благодаря низкой инерционности — высокая теплоотдача;
• из-за небольшого объема каналов, используется меньше теплоносителя, в следствие чего потребляется мало энергии;
• есть модели с невысокой ценой, но, как правило, типа – однопанельные;
• экологичные и безвредные, что позволяет использовать их в больницах, школах и детских учреждениях;
• после покупки панельный радиатор полностью готов к установке, благодаря целостности конструкции, что потребует от владельца только повесить батарею на специальные крепежи в стене и подключить к трубам отопительной системы;
• имеют довольно высокие технические характеристики;
• сталь обладает очень хорошей теплопроводностью, что увеличивает теплоотдачу.

Недостатки таковы:

• начинается очень быстрый процесс образования коррозии, если из системы полностью откачать воду, а на ее место впустить воздух;
• в многоэтажных домах квартирных комплексов не стоит устанавливать такие батареи, так как они очень плохо переносят гидроудары, с которых начинается каждый отопительный сезон в централизованных отопительных системах;
• целостную конструкцию радиатора также можно расценивать и как недостаток, ведь если появится течь или другая механическая поломка элемента отопления, придется менять всю батарею, а не просто заменить секцию, как в вариантах с другими батареями;
• благодаря конвекции в радиаторах не будет скапливаться пыль, но в воздухе витать пыль из-за потоков будет точно.

Технические характеристики

Многие модели из этих элементов отопления имеют в среднем такие технические характеристики:

• выдерживают давление – до 106 бар;
• испытательное давление – 13 бар;
• температура теплоносителя – до 110оС.

Правильно выбранные батареи прослужат долго и верно, не заставляя владельца тратиться в скором времени на новые радиаторы из-за выхода из строя старых.

(1 голосов, 5,00 из 5)

Виды отопительных радиаторов

Прежде чем приступить к подробному рассмотрению стальных батарей, нужно узнать, какие вообще существуют батареи. Все дело в том, что на рынке можно встретить немало разновидностей отопительных радиаторов, и знание их основных характеристик лишним уж точно не будет.

Радиаторы отопления классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

1. Чугунные батареи. Наиболее привычные и традиционные отопительные приборы, используемые на отечественном пространстве с незапамятных времен. Конечно, современные изделия имеют несколько отличий от морально устаревших моделей – время и растущие требования к радиаторам диктуют свои условия. Популярность чугунных батарей со временем не падает, что обуславливается длительным сроком службы и отличной теплоотдачей таких изделий.
2. Алюминиевые батареи. Отопительные приборы из алюминия отличаются хорошими внешними данными, простотой монтажа, небольшим весом и экономичностью, позволяющей снизить расходы на прогрев самих батарей. Конечно, быстрый прогрев сопряжен и с быстрым остыванием, поэтому для централизованных отопительных систем выбор алюминиевых радиаторов будет нецелесообразным. Обычно батареи из алюминия используются в частных домах, поскольку автономное отопление может настраиваться индивидуально и характеризуется отсутствием гидроударов.
3. Биметаллические батареи. Для изготовления биметаллических радиаторов используется сталь и алюминий. Конструкция таких приборов учитывает сильные стороны разных материалов – внутренняя часть биметаллических батарей изготавливается из стали, способной выдерживать высокое давление и его перепады, а внешняя часть изготовлена из алюминия, обеспечивающего высокую степень теплоотдачи. Применять биметаллические изделия можно в любых отопительных системах, но наиболее актуальными они являются именно в многоэтажных домах.
4. Стальные радиаторы отопления. Характеристики и особенности стальных отопительных приборов будут рассмотрены далее, поэтому останавливаться на них здесь бессмысленно.

Обзор конструкции

Стальной панельный радиатор — это конвектор, так как он способствует естественной циркуляции нагретого и холодного воздуха. Это происходит из-за особенностей их конструкции – нижние воздухозаборные отверстия вбирают холодный воздух, а через отверстия вверху он выходит уже горячим. Такой принцип действия за счет конвенции позволяет достичь рекордного КПД – 75%.

Особенности эксплуатации

Стальные радиаторы не раскаляются так, как чугунные, а потому пыль на них не пригорает. Гигиеничность этих приборов обеспечивается и заводским методом напыления краски, который также защищает их от коррозии.

И что немаловажно – их не придется красить, они сохранят свой внешний вид на долгие годы. Декоративная облицовка с панельных стальных батарей снимается просто, поэтому внутри можно пылесосить и проводить влажную уборку

Уход

Панельные радиаторы отопления изготовлены из низкоуглеродистой стали, поэтому при внешнем контакте прибора с водой практически не происходит окисления и коррозии. Такие технические характеристики увеличивают срок эксплуатации прибора в условиях закрытых систем отопления до 40 лет.

Разновидности панельных радиаторов отопления

Можно выделить несколько групп, на которые делятся стальные панельные радиаторы отопления. Цены зависят в основном от размера, способа подключения и стиля батареи и колеблются от 1500-2000 руб. до 9000-10000 руб.

Существует два вида батарей. Их отличает тип подключения обратки и подачи к трубопроводам:

• Панельные радиаторы отопления, подключаемые снизу. Их еще называют универсальными, поскольку они комплектуются различными дополнительными устройствами, такими как термоголовки, термостатические вентили и прочее. Конечно, и цена их выше.
• Радиаторы с подключением сбоку.

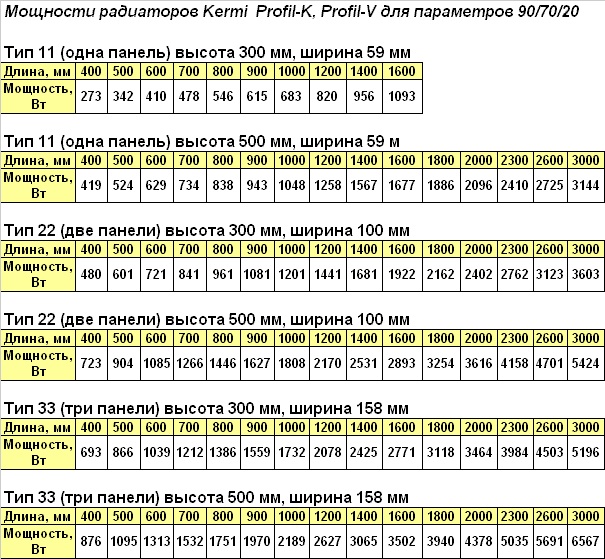

По мощности радиаторы делятся на три типа:

1. 11 тип – радиаторы с одной П-образной пластиной.
2. 22 тип – радиаторы с двумя П-образными пластинами.
3. 33 тип – радиаторы с тремя П-образными пластинами.

Плинтусные конвекторы

Конвекторы под названием «Тёплый плинтус» имеют две разновидности. Это электрические и водяные модели. Внешне они имеют сходство с обыкновенным плинтусом так, как занимают их места или располагаются рядом. Теплообменник скрыт алюминиевым или пластиковым кожухом. Плинтусные конвекторы обычно имеют небольшие размеры. Высота обогревателя бывает чаще всего не больше 140 мм и глубина не более 30 – 50 мм. Конвектор может крепиться к стене или располагаться на ножках.

Термоплинтус отличается от батарей тем, что он нагревает стены и как-бы образует тепловую завесу. В результате тепло распределяется равномерно по всему объёму помещения.

Подключение к трубам водяного теплоснабжения может происходить так же, как и у обычных чугунных батарей. Изнутри плинтус представляет собой медные трубы с алюминиевыми рёбрами или лепестками, оснащённые воздушным клапаном.

Технические характеристики водяного тёплого плинтуса

Тепловая мощность	110 — 700 Вт/п.м. (ориентировочно)
Рабочее давление	16 бар
Максимальный нагрев	130 С
Теплоноситель	Вода или этиленгликоль
Срок службы	15 – 20 лет

Плюсы

К плюсам можно отнести следующее:

• быстрый нагрев помещения;
• равномерное распределение  тёплого воздуха по всему объёму комнаты;
• монтаж термоплинтуса может быть произведён на любое основание пола;
• для циркуляции теплоносителя требуется небольшое количество воды.

Минусы

Основные претензии потребителей к водяному тёплому плинтусу сводятся к его высокой стоимости. Большая цена объясняется применением дорогостоящих материалов таких, как медь.

Электроплинтус отличается от водяного обогревателя тем, что вместо водопроводных трубок используются термонагревательные элементы (ТЭНы). Монтаж оборудования довольно прост. Плинтус крепят к стене и подключают к розетке.

Плюсы

Электрические плинтусы привлекательны своей экономичностью. После окончательного прогрева стен энергопотребление значительно уменьшается. Электричество расходуется только на поддержку температурного режима.

Минусы

Электроплинтус устанавливают в помещениях домов постоянного проживания, и совершенно не подходит для дач. Его можно приобрести по средней цене 6 тыс. руб. за погонный метр. Известные производители термоплинтусов в России это компании: Techno Board, Турбо-Тех, Charley, Орион и Mr.Tektum.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Тип 22.

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства

Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

• При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
• Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
• Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

• Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
• Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
• Подсоединить батарею к трубам отопительной системы;
• В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к

это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

Размеры панельных радиаторов

Глубина этих радиаторов зависит от типа:

• однопанельные тип 10 и 11 в глубину 60 — 65 мм;
• двухпанельные в зависимости от типа:
  • тип 21 — 63 — 67 мм;
  • тип 22 — 100 — 106 мм;
• трехпахпанельные 152 -160 мм.

У вертикальных моделей панельных радиаторов рабочее давление невысокое — работать они могут только в индивидуальном отоплении

Ширина имеет еще больше вариантов. В стандартном исполнении вам могут предложить радиатор длиной от 400 мм до 3000 мм. Такой диапазон есть, пожалуй, только у трубчатых радиаторов. Больше ни у каких. Всего модификаций с учетом типов  и размеров набирается порядка тысячи. Так что выбрать есть из чего.

Слабые стороны

Как указывают производители в техпаспортах изделий, больше всего по своей конструкции подходят панельные радиаторы стальные для частного дома.

Это связано с их недостатками:

Низкое сопротивление давлению. Как правило, большинство панельных батарей выдерживают напор в системе до 10 атмосфер при заявленных испытательных 13-ти. Все хорошо понимают, что в централизованной системе отопления давление может превышать данные показатели, а гидроудары достигать 15 атмосфер

Возможно за пару-тройку раз повышения напора, с ними ничего не случиться, но чем чаще гидроудары будут происходить, тем выше вероятность, что панели лопнут.

Качество теплоносителя для панельных систем так же очень важно. В частных домах такой проблемы, как загрязнение носителя не существует, так как этот процесс можно проконтролировать, тогда, как в централизованной системе этого сделать невозможно

Именно поэтому не пригодны панельные стальные радиаторы для квартиры. Узкие каналы внутри них быстро засоряются, что снижает эффективность их работы.

Как показывает многолетний опыт эксплуатации стальных радиаторов, они наиболее востребованные и популярные у российских потребителей.

Монтаж своими руками

Все виды радиаторов устанавливаются в единой последовательности. Панели и трубчатые обогреватели из стали отличаются меньшим весом по сравнению с чугунными, что облегчает работу с ними. Процесс монтажа требует внимания и соблюдения определённой точности, но осилить его можно самостоятельно без привлечения профессиональных сантехников.

Внимание! Необходимые материалы и приспособления для установки: нивелир или обычный пузырьковый уровень, крепёж, поставляемый вместе с батареей, дрель, саморезы, обмотка и оборудование для соединения труб

Разметка стен под крепление

Расположение отопительных приборов под окнами объясняется необходимостью отсечения холодного воздуха тёплым потоком.

Для предотвращения запотевания, глубина обогревателя должна быть больше 75 процентов ширины окна.

По горизонтали радиатор располагают относительно центра оконного проёма с допустимым отклонением в 2 сантиметра.

Расстояние от подоконника до верхнего края должно составлять 10—12 см, до пола — 8—12 см. Расстояние от стены крепления — от 2 до 5 см.

Внимание! Стальные обогреватели чаще используются в системах с естественной циркуляцией теплоносителя Радиатор подвешивают с уклоном вниз в сторону от ввода, то есть если вода поступает справа, то левую сторону нужно опустить на 1 см. При коротком радиаторе достаточно 0,5 см

После проведения необходимой разметки и установки креплений производят примерку неподключенного радиатора с измерением уровня, после чего можно переходить к наладочной работе отопительной системы.

Монтаж

?

Когда радиатор монтируется в действующую систему отопления, необходимо её отключить. Все металлические комплектующие для подсоединения должны находиться под рукой.

При необходимости остаточная вода сливается, отопительная труба срезается в намеченном заранее месте. На входах и выходах устанавливаются запорные краны с возможностью регулирования.

Резьба уплотняется обмоткой, сверху наносится упаковочная мастика. Спустя небольшой промежуток времени производят пробный пуск, постепенно включая краны.

Схемы подключения

Модель радиатора стоит подбирать под возможную схему подключения. Она определяется параметрами отопительной системы и прочностью материала, из которого сделаны стены помещения. Способы нижнего подключения строго диктуются производителем. При подсоединении сбоку возможны варианты:

• Односторонним: вход и выход располагаются либо слева, либо справа.
• Диагональным: вход сверху, в противоположном углу выход.
• Седельным: вход и выход расположены снизу.

Типы батарей из стали: фото

Есть следующие типы радиаторов из стали.

Панельные

Производятся из листовой низкоуглеродной стали. Для изготовления одной панели два листа металла штампуют таким образом, чтобы при сварке между ними образовались каналы, по которым будет течь теплоноситель. В конструкции одного радиатора может насчитываться до четырёх нагревательных панелей.

Фото 1. Стальной панельный радиатор модели C 22500×1000, теплоотдача 1857 Вт, производитель – «Purmo», Финляндия.

Сами по себе плоские однородные панели хуже обогревают помещение, чем батареи, в конструкции которых имеются пустоты. Для повышения теплоотдачи возможен крепёж с изнаночной стороны конвекторных панелей, которые представляют собой стальные рёбра в виде буквы «П».

Воздух, циркулирующий вдоль этих рёбер, нагревается в большей степени, что позволяет воплотить в помещении принцип конвекции, когда хорошо прогретый поток воздуха вдоль стены поднимается к потолку, вытесняя холодный, который вдоль противоположной стены и по полу вновь поступает к радиатору.

Батареи могут содержать до четырёх нагревательных и конвекторных панелей. Объединение таких конструкций осуществляется в том числе внешним кожухом.

Плюсы:

• наиболее низкая цена из всех типов радиаторов из стали;
• разнообразие моделей, представленных на рынке.

Минусы:

• наибольший вес среди семейства стальных радиаторов;
• трудоёмкость уборки если присутствуют конвекторные панели;
• нельзя сливать воду из стояков в тёплое время года;
• высокая подверженность коррозии;
• повышенное гидравлическое сопротивление из-за малого сечения каналов циркуляции.

Трубчатые

Радиатор по виду напоминает классическую батарею, но в одну вертикальную секцию у неё может входить от двух до четырёх стальных трубок. Диаметр одной трубки равен примерно 25 мм. Перпендикулярно трубам сверху и снизу батареи располагают коллекторы.

Помимо классической конструкции, существуют модели с расположением трубок параллельно к коллекторам.

Модельный ряд включает разнообразные формы, в том числе угловые и изогнутые.

Фото 2. Стальной трубчатый радиатор модели 2057, двухтрубный с боковой подводкой, производитель – «Arbomia», Германия.

Плюсы:

• Хорошо распределяют тепло.
• Из-за отсутствия конвекторных решёток, как у панельных обогревателей, удобны в уборке.
• Отсутствуют острые углы, поэтому менее травмоопасны.
• Выдерживают более высокое давление: рабочее 10 и опрессовочное 15 атмосфер.

Минусы:

• Высокая стоимость по сравнению с панельными вследствие большого количества сварочных работ.
• Подвержены коррозии.

Секционные

Секционные батареи похожи по устройству на трубчатые, но при этом предусмотрено крепление каждой отдельной секции, что обеспечивает дополнительные возможности по манипуляции с длиной целой батареи, а также ремонтом и заменой секций.

Трубки, по которым циркулирует теплоноситель, вверху и внизу имеют канал с двусторонней резьбой для соединительного ниппеля. С внешней стороны — оболочка из стали.

Фото 3. Стальной секционный радиатор KCM-2 с боковым способом подключения, производитель – «KCM», Украина.

Секционные стальные батареи отличаются повышенной прочностью и устойчивостью к возможным перепадам давления.

Плюсы:

• Более прочные и долговечные по сравнению с радиаторами предыдущих типов.
• Расширенные возможности ремонта.

Минусы:

Стоимость производства слишком высока, поэтому не выдерживают конкуренции с панельными и трубчатыми обогревателями.

Расчет панельных стальных радиаторов

Чтобы рассчитать необходимую мощность необходимо сделать следующее: сначала необходимо рассчитать объем всего помещения. Полученный объем умножаем на 41 Вт. Мощность в 41 Вт – это средний показатель мощности, который необходим для нормального обогрева 1 кубометра помещения. В случае если расчет производится для помещения находящегося в углу здания, мощность в 41 Вт потребуется заменить более высоким значением.

Мощность стальных радиаторов Kermi

Панельные стальные радиаторы обладают и некоторыми недостатками, как говорят нам отзывы. Перед тем, как выбрать, какие лучше панельные радиаторы отопления, необходимо ознакомится с этими недостатками:

Недопустимо, чтобы происходил контакт внутренней поверхности устройства с кислородом. Поэтому такие радиаторы не могут находиться долгое время без воды. Такой период может составлять не больше двух недель.
Металлические панельные радиаторы отопления рассчитаны на сравнительно невысокое рабочее давление. Максимально допустимый показатель для таких отопительных приборов составляет 9 атмосфер. Панельные радиаторы из стали подходят только для малоэтажных домов, поэтому лучше всего использовать их для систем отопления в частном или загородном доме. К тому же, они не способны выдержать сильные гидравлические удары, а такое явление в многоэтажных домах не редкость.
Чтобы стальной плоский радиатор отопления не подвергался влиянию коррозии, необходимо протестировать уровень рН воды

Важно, чтобы он был как можно более стабильным. В случае с отопительной системой централизованного отопления уровень рН воды контролировать невозможно.

Панельное отопление также может использовать и инфракрасные панели. Инфракрасные радиаторы отопления – это довольно новая разработка. Инфракрасные батареи отопления обогревают не воздух, а предметы, находящиеся вокруг. Вследствие этого – предметы начинают отдавать тепло.

Подключение

В стандартный комплект батареи, как правило, уже входит все необходимое для его установки: дюбеля, крепления, переходники, заглушка и кран Маевского.

Способы

Подключить стальной радиатор к системе отопления можно четырьмя способами:

• нижнее подключение – считается самым оптимальным: трубы будут практически не видны, а встроенный термостатический вентиль позволит самостоятельно регулировать уровень температуры воздуха в помещении;
• диагональное (перекрестное) подключение – труба подачи горячей воды подключается с одной стороны радиатора сверху, а труба обратного оттока располагается с другой стороны снизу;
• боковое подключение – используется для подключения радиаторов к вертикальным стоякам системы отопления и чаще используется в многоэтажных домах;
• универсальное подключение – конструкция батарей имеет отверстия сверху, по бокам и снизу, что позволяет использовать их для любого подключения.
