Стоит ли выводить фановую трубу на холодный чердак или достаточно воздушных клапанов?

Установка фановой трубы

Пластиковые и металлические фановые трубы

Для изготовления фанового участка канализации используют пластиковые (ГОСТ 22689.2-89) или металлические (чаще всего чугунные ГОСТу 6942-98) трубы. Пластик предпочтительнее в плане удобства использования и устойчивости к погодным условиям, температуре.

Установка производится в соответствии с требованиями, указанными в документе «Строительные нормы и правила». Чаще всего выбирают и сечением 110 мм – это оптимальный диаметр для выполнения изделием своих функций. Но можно выбрать и больший размер этого параметра. Сечение стояка канализации и фановой трубы должны совпадать, либо диаметр первого должен быть меньше.

Необходимо определиться с типом конструкции фанового трубопровода. Существуют угловые, вертикальные и прямые виды фановых стояков. Выбор типа зависит от особенностей строения и мест нахождения санузлов. Прямые стояки устанавливают перпендикулярно блоку унитаза. Угловые нужны для обустройства вытяжки в сложно устроенных планировках. Вертикально устроенный отвод нужен там, где есть несколько сантехнических узлов, особенно на разных этажах.

Схема установки фановой трубы

Выбор места вывода трубы

Установка осуществляется в несколько этапов, при этом следует соблюдать определенные правила. Начало фанового трубопровода предпочтительно обустроить там, где проходит отопление. Конец и выход на воздух, наоборот, должны находиться в холодном помещении. Если нижняя поверхность труб у начала стояка расположена в холодном месте, то ее стоит утеплить.

Правильный вывод фановой трубы в частном доме

Часть трубы, из которой будет выходить воздух, выводится на крышу. Если ее поверхность не используется, то высота от основания крыши до отверстия может составить 30–50 см. Конец трубопровода на используемой крыше (например, с верандой) должен возвышаться не меньше, чем на 3 м над ее поверхностью. А также стояк располагают как можно дальше от окон, лоджий и балконов – не ближе 4 м. На чердак или под скат фановый его никогда не выводят, так как это может привести к неблагоприятным последствиям, например, повреждению трубопровода.

Несколько санузлов в системе канализации соединяют одним фановым отводом. Его можно прокладывать параллельно с вентиляционным каналом.

Алгоритм установки

Этапы установки:

Схема выхода фановой трубы на крышу

• Для начала необходимо составить проект, спланировать разводку канализации на плане дома.
• Монтировать канализацию начинают от стояка.
• К стояку подсоединяются первые части системы – косой тройник для соединения с фановой и сточной трубами. Затем при помощи прямых колен, крестовиков и тройников выстраивается вся остальная схема.
• Устанавливаются переходники, к которым будет подсоединяться сантехника.
• В систему монтируется обратный фановый клапан сразу после узла унитаза.
• Канализационная труба для вывода запахов должна в итоге прямо вертикально выходить наверх – на крышу. Не допускается завершать ее на чердаке.
• Колена между собой соединяют максимально герметично, иначе вся система потеряет смысл, так как не будет работать правильно.
• К стене конструкция крепится специальными железными хомутами при помощи дюбелей.
• Конец, выходящий наружу, завершается закругленным коленом или приоткрытым клапаном, который будет препятствовать попаданию дождя и снега внутрь. А также можно поставить внутрь сетку от насекомых.

Необходимости в дополнительных вытяжных устройствах при оборудовании канализационной трубы фановым стояком нет. На протяжении установки конструкции нельзя допускать сужения диаметра труб по направлению к крыше. Это создаст повышенное давление и помешает канализации выполнить свою функцию.

Нужно ли утеплять вентиляционную трубу на крыше?

Давайте разберемся, надо ли утеплять вентиляционные трубы на крыше и на чердаке? Для чего выполняется утепление коммуникаций, чем утеплить вентиляционную трубу на улице и трудно ли сделать всю работу самостоятельно? Многие жители частных домов ответят на данные вопросы однозначно, что утеплять вентиляцию необходимо и причина здесь – конденсат.

Без утепления пластиковых труб вентиляции конденсат будет образовываться на внутренней поверхности трубы, и стекать по стенкам, затекая через стыки в перекрытия дома. Отрицательное влияние влажности на вентиляционный канал зависит от материала, из которого он выполнен. При этом в сильные морозы из-за инея просвет трубы может снизиться.

Все дело в том, что теплый воздух содержит в себе много влаги, а зимой при соприкосновении с холодными стенками трубы он охлаждается. При охлаждении водяной пар из воздуха выпадает в виде конденсата на холодных поверхностях. Этот известный всем физический процесс неизбежен, когда теплый воздух доходит до стенок не утепленной вентиляционной трубы на улице или чердаке частного дома.

Что это такое

Когда строят частный дом, необходимо подвести к нему различные коммуникации. Одной из них является канализация. На первый взгляд можно подумать, что для неё достаточно оборудовать только канализационный сток. На самом деле этого недостаточно.

Для того, чтобы пояснить назначение фанового стояка нужно вспомнить о том, как происходит слив в унитазе более подробно. После того, как сливаются нечистоты, следом туда попадает определённое количество воды. Часть её остаётся в унитазе. Она фактически является гидрозатвором, роль которого, в частности, состоит в том, чтобы неприятный запах от стоков не попадал в жилые помещения

Важно понимать, что этот защитный слой воды находится внутри унитаза

Если в доме установлено несколько таких сантехнических приборов, то в каждом из них, который не используется в данный момент, есть такой гидрозатвор.

Когда в одном из унитазов происходит слив, то в течение небольшого отрезка времени сразу после вытекания нечистот и слитой воды здесь понижается давление. Поскольку все остальные соединены с этой трубой, в них нарушаются гидрозатворы и неприятный запах проникает в помещения.

Схема устройства и работы вентиляционной системы канализацииИсточник profidom.com.ua

Важно отметить, что такая ситуация существует не только по отношению к унитазам, а ко всем стокам, которые подсоединены к канализации. Например, речь может идти о гидрозатворе в ванной или в мойке, если они подключены указанным образом. Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух

При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены

Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух. При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.

Через подобную трубу также могли бы выходить запахи из канализации. Фановый стояк – это труба, выполняющая указанные функции, которая соединена с канализационной системой дома и выведена за его пределы.

Насколько это необходимо. На самом деле, рассматриваемая система активно применяется в многоквартирных домах. В канализационной системе сток из квартир происходит в вертикальную трубу.

Система вертикальных труб канализации, выполняющая функцию фанового стоякаИсточник ar.decorexpro.com

Нижний конец её подсоединён к системе стока, а верхний выведен на кровлю и фактически выполняет функцию фанового стояка.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Теплый чердак

Кровля над мансардой имеет другой принцип вентиляции. В этом случае воздушные зазоры должны проходить вдоль стропил между тепло- и гидроизоляцией. Строители нередко сталкиваются с трудностями при устройстве подобных крыш, так как для соблюдения размеров требуемых вентиляционных прослоек, стропила приходится наращивать при помощи контрреек.

Сам теплый чердак может проветриваться с помощью окон, как и другие помещения в доме. Если проемы отсутствуют, то следует предусмотреть принудительную вентиляцию с установкой оборудования в наружных стенах.

Приточные вентиляционные отверстия должны располагаться в чистой зоне. Это касается как внешней стороны дома, так и внутреннего пространства.

Подкарнизные софиты могут изготавливаться из пластика или алюминия, но они обязательно должны оснащаться экранирующей сеткой. Элементы допускается устанавливать непрерывно или чередовать их с глухой обшивкой.

Отверстия, предназначенные для оттока воздуха, необходимо размещать как можно ближе к коньку.

Наряду с основной функцией, слуховые окна нередко исполняют декоративную роль, придавая фасаду индивидуальный облик.

Качество вентилирования чердака влияет не только на состояние кровли, но и на весь дом в целом

Для комфортного проживания в частном доме наиболее важными моментами для домочадцев являются уют и тепло. Поэтому, начиная строительство и воплощая в жизнь архитектурный план жилого здания, необходимо уделить максимум внимания поддержанию оптимальной температуры и организации качественного воздухообмена. Утепляя стены дома, многие часто пренебрегают нежилым чердачным помещением. На самом деле, вентиляция чердака, правильное ее обустройство и утепление помогут в будущем сократить теплопотери и конденсат, скопление которого может привести к таким неприятным моментам, как появление плесни или грибка, а также деформации стройматериалов.

В частном доме, как правило, холодный чердак, но это совсем не означает, что в обустройстве вентиляции или утеплении такого помещения нет необходимости. В результате возникает такое неприятное явление, как конденсат, способный привести к катастрофическим последствиям и нарушению комфорта проживания. Причины его появления:

Даже минимальное нарушение гидроизоляции может привести к печальным последствиям

Конденсат – это результат некачественных строительных работ и технических ошибок в обустройстве систем функционирования. Самой распространенной ошибкой является некорректная вентиляция чердака.

Многие считают ее организацию необязательной, так рождаются следующие мифы:

• В холодное время года через вентиляцию из дома выходит теплый воздух, что мешает полноценному обогреву жилых комнат.
• Обустройство вентиляции необходимо только в летний период, чтобы проветривать помещения в доме.
• Размеры вентиляционных отверстий не имеют решающего значения.

Специалисты утверждают, что халатное отношение к созданию качественной вентиляционной системы приводит к негативным последствиям. Со временем под крышей начнет скапливаться конденсат, а это значит, что плесени, грибка и гниения стройматериалов избежать не удастся! Даже в тех случаях, когда вентиляция имеет слишком маленькую площадь, ее результативность равна нулю.

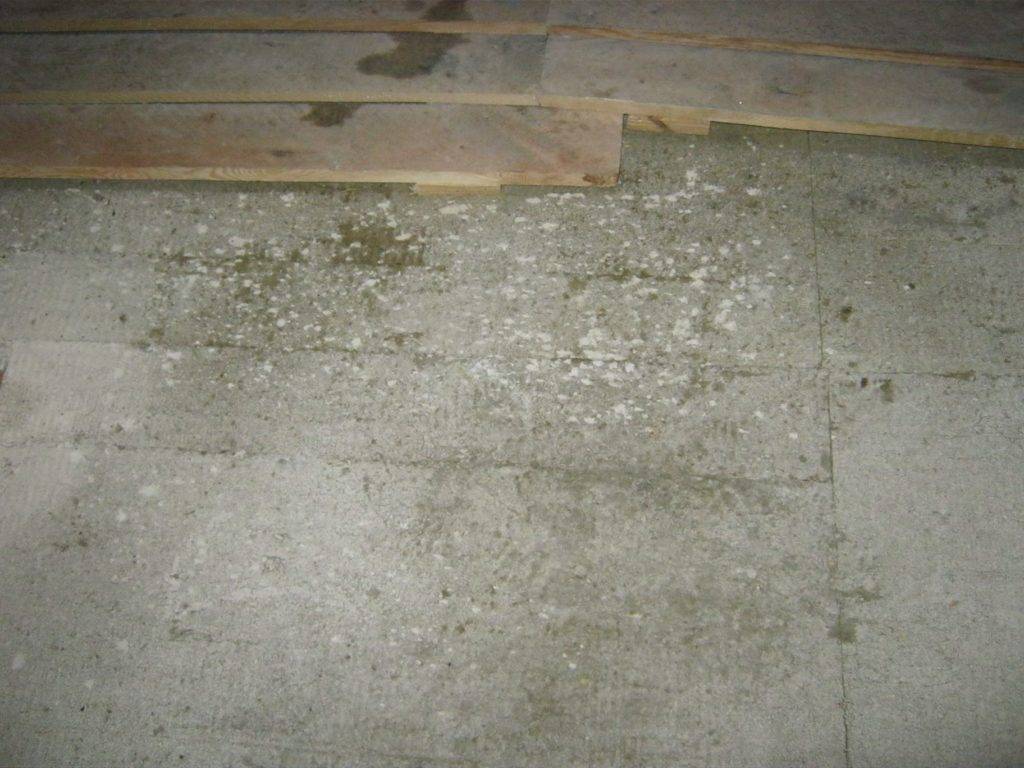

Повышенная влажность на чердаке может привести к образованию плесени и грибка

Нормы следующие: на каждые 500 метров квадратных чердачного пространства приходится 1 квадратный метр вентиляционных отверстий. Только тогда можно говорить о высокой эффективности систем. Такое соотношение позволяет создать полноценное проветривание чердака круглогодично, без теплопотери в уютном семейном гнездышке.

Ремонт фановых труб

Осуществляя ремонт или замену фановой трубы, нужно следить за некоторыми нюансами:

• Диаметр устанавливаемой трубы должен равняться или превышать диаметр стояка, к которому подключается новый элемент;
• Вывод фановой трубы на крышу должен находиться на достаточной высоте, чтобы ветер обеспечивал рассеивание выходящего запаха;
• Устанавливать фановую трубу можно только в теплом помещении, но ее вывод всегда располагается в холодной зоне – такая конструкция обеспечит разность давления на участках трубы, за счет которого будет осуществляться выход воздуха;
• Дизайн здания всегда должен учитывать необходимость выведения фановой трубы, что особенно актуально в том случае, если на крышу придется выводить несколько стояков с соответствующим количеством фановых труб.

Для устранения неисправностей фановой трубы достаточно убрать старые детали и подключить новые к канализационному стояку. На других стояках монтируются вакуумные клапаны, состоящие из резиновых уплотнителей и пружин. Функционирующая канализационная система провоцирует появление разрежения во внутренней полости клапана, за счет чего он вбирает воздух, забранный из помещения. Когда давление стабилизируется, пружина закрывает клапан, препятствуя прохождению неприятного запаха обратно в здание, тем самым полностью оправдывая предназначение фановых труб.

Данная статья дает исчерпывающую информацию о том, что такое фановая труба. Будучи установленной на верхний край стояка канализации, такая труба выполняет очень полезную работу, выводя загрязненный воздух в атмосферу. При первой же возможности поменять чугунные трубы на пластиковые этим нужно заняться без промедлений – пластиковые изделия гораздо надежнее и эффективнее, особенно если рассматривать долгосрочную перспективу.

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

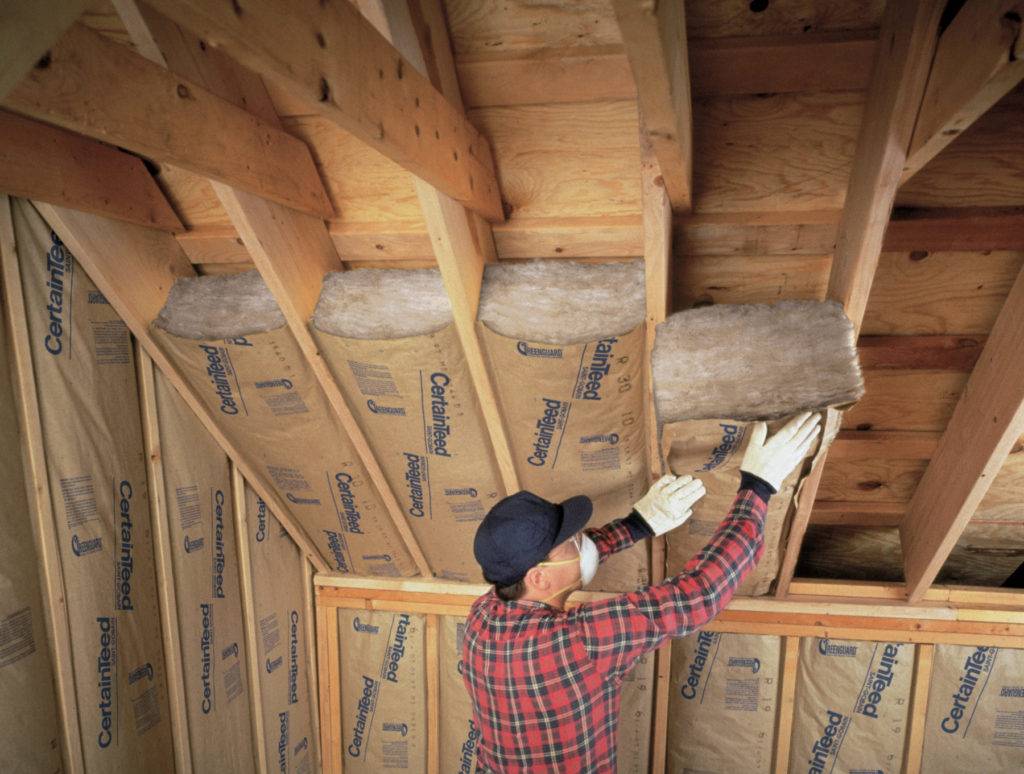

Если в качестве теплоизолятора используется минераловатный материал, то необходимо учитывать его будущее увеличение объема на 10-30% от первоначального состояния.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

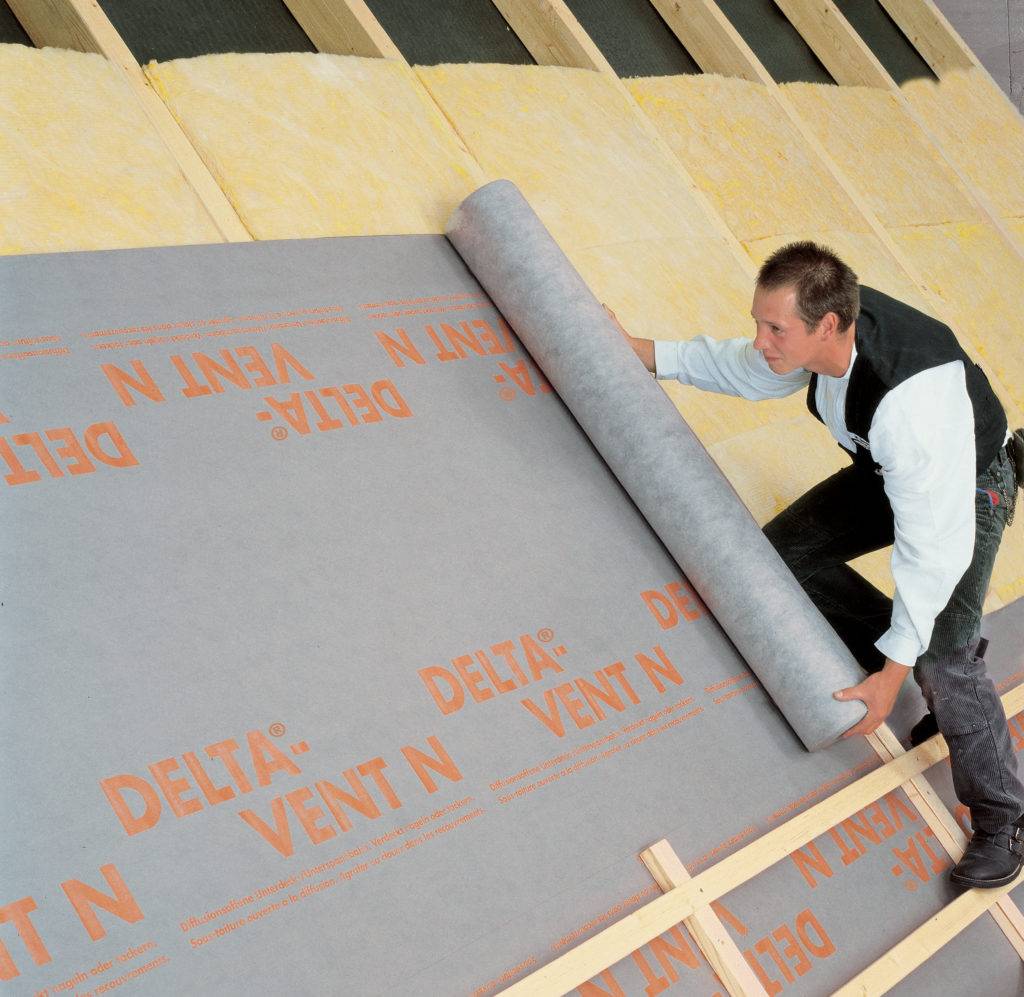

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Рекомендации современных кровельщиков для вентиляции чердака

Чтобы правильно сделать вентиляцию на чердаке своими руками придерживайтесь следующих советов опытных кровельщиков :

• на любом участке крыши площадь каналов для вентиляции должна составлять 400-500 см 2 /м. Этот как раз соответствует высоте зазора в 40-50 мм;
• пыль, которая задувается в вентиляционный зазор, обладает определенной гигроскопичностью, что может послужить причиной увлажнения утеплителя;
• вентиляционные продухи на ендовах, коньках, карнизе и хребтах должны быть защищены от попадания в них листвы, насекомых и птиц. С этим позволяют бороться специальные вентиляционные элементы, которые есть в ассортименте кровельных производителей;
• сужение вентилируемых каналов или конструктивные препятствия могут способствовать недостаточному проветриванию и образованию конденсата;
• если длина покрытия кровли превышает 10 м, то рекомендуется использование вспомогательных элементов для усиления качества вентиляции;
• значительное увеличение высоты зазора не улучшает проветривание. Скорее, наоборот, ввиду возникающей турбулентности растет сопротивление для воздушного потока, что приводит к уменьшению воздухообмена под кровлей.

В заключение отметим, что вентиляция чердачного пространства один из важнейших и ключевых факторов. При ее обустройстве своими руками отнеситесь со всей серьезностью, чтобы избежать типовых ошибок и промахов.

Заключение

Монтаж невентилируемого стояка или переделка в него существующего вентилируемого – вполне возможны, но при соблюдении определенных технических рекомендаций. В частном доме с его индивидуальной низкопроизводительной системой утилизации стоков отказ от фановой трубы может быть выполнен без особых сложностей. При этом достаточно просто обеспечить оба условия безопасной и безаварийной эксплуатации канализации – её вентилирование и компенсацию декомпрессии в ней.

А вот владельцам верхних квартир в многоэтажках следует хорошенько подумать. Если они на свой страх и риск все же решаются лишить стояк проектной вентиляции, то к выбору воздушного клапана следует подходить со всей ответственностью. Он должен быть:

• рассчитан на пиковый расход в системе, что, зачастую, способен определить только специалист;
• надлежащего качества, которое можно ожидать только от сертифицированной продукции солидных производителей.

Использование контрафактных изделий, помимо срыва гидрозатворов на этажах ниже, порой грозит и другим неприятностям. Например, на практике нередко возникает ситуация, когда после установки аэратора сомнительного производства, через некоторое время в квартире или доме, где он находится, появляются характерные сточные «ароматы». Подобное означает, что запорное устройство не может обеспечить требуемую герметичность – клапан не держит и подлежит ремонту или замене.

Источники

• https://ventihome.ru/elementy/vozduhovody/fanovaya-truba-chastnyj-dom.html
• http://kanalizacia-doma.ru/fanovaya-truba-dlya-kanalizatsii.html
• https://trubtraid.ru/prednaznachenie-trub/fanovye/truba-fanovaya-dlya-unitaza-razmery.html
• https://sovet-ingenera.com/kanaliz/k-drugoe/fanovaya-truba-dlya-unitazov.html
• http://kanalizacia-doma.ru/fanovye-truby-dlya-unitaza.html
• https://sandizain.ru/vodoprovod-kanalizaciya/fanovyj-stoyak-zachem-on-nuzhen.html
• https://santech-info.ru/kanalizaciya/zachem-nuzhna-fanovaya-truba.html

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

• фановых стояков;
• аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
• грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
• кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
