Как построить барбекю для дачи своими руками: чертежи с размерами и пошаговая видео-инструкция

Варианты барбекю

Определяясь с проектом барбекю, который хочется видеть на даче, каждый руководствуется собственными предпочтениями. Некоторые будущие владельцы, желающие реализовать творческие идеи дополняют чертежи новыми элементами, получив при этом самые неожиданные решения.

Сочетания барбекю могут быть самыми разнообразными. Вот некоторые практичные варианты:

• гриль-барбекю;
• камин-барбекю;
• многофункциональное сооружение в несколько этажей;
• барбекю с одним очагом;
• барбекю с мангалом и казанком.

Дополнить конструкцию также можно другими приспособлениями:

• вертел;
• тандыр;
• духовка;
• казан.

Очень практичным сооружением является сочетание барбекю с коптильней. Такая постройка возводится в виде трехэтажного конструкции.

Полуфабрикаты располагают в отведенной камере на решетках или подвешивают. Для холодного копчения внутри камеры размещается жаровня с углями и противень со щепой, а для горячего копчения — в топку закладывают дрова из определенных пород дерева.

Такая коптильня имеет единственный недостаток. Она слишком напитывается запахами и, если сразу после рыбы начать приготовление мяса, в результате готовый продукт может иметь не только специфический запах, но и привкус. Поэтому саму коптильню как дополнение к барбекю лучше делать из железа. Если к этому оборудованию еще и подключить творческий подход, получится красивая, многофункциональная конструкция, которая будет радовать не один год.

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

Нюансы организации рабочей зоны и мангала, барбекю или печи в летней кухне

Существует правило треугольника: расстояние между холодильником, раковиной и плитой должно быть в шаговом доступе для человека. Это наиболее удобное размещение, которое нужно соблюдать даже при малых площадях.

Зона отдыха с мангалом или печью – непременный атрибут любого загородного дома

Рядом с мангалом должна быть небольшая рабочая поверхность

Мангал, барбекю или печь (иногда печка или казан) используется не так часто в приготовлении пищи, но при постоянном использовании кухни нужно организовать размещение плиты, учитывая планировку помещения.

1. Для небольшой площади подойдет Г-образное размещение, но если пространство узкое, то обстановку лучше организовать в 2 ряда.
2. П-образная планировка подойдет, если площадь в форме квадрата.
3. Если мангал размещен за пределами помещения, место готовки и раковину нужно устанавливать около выхода.
4. При малой площади, когда технику можно разместить только в 1 ряд, выходом будет так называемый мобильный островок.

Оригинальная летняя кухня с виноградом под потолком

Простая деревянная постройка, которую несложно сделать своими руками

Капитальное сооружение с тремя глухими стенами и двускатной крышей

Открытая летняя кухня, примыкающая к каменному забору

Интерьер закрытой летней кухни в классическом стиле

Современная летняя кухня с панорамным остеклением

Неординарный дизайн летний кухни в стиле модерн

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

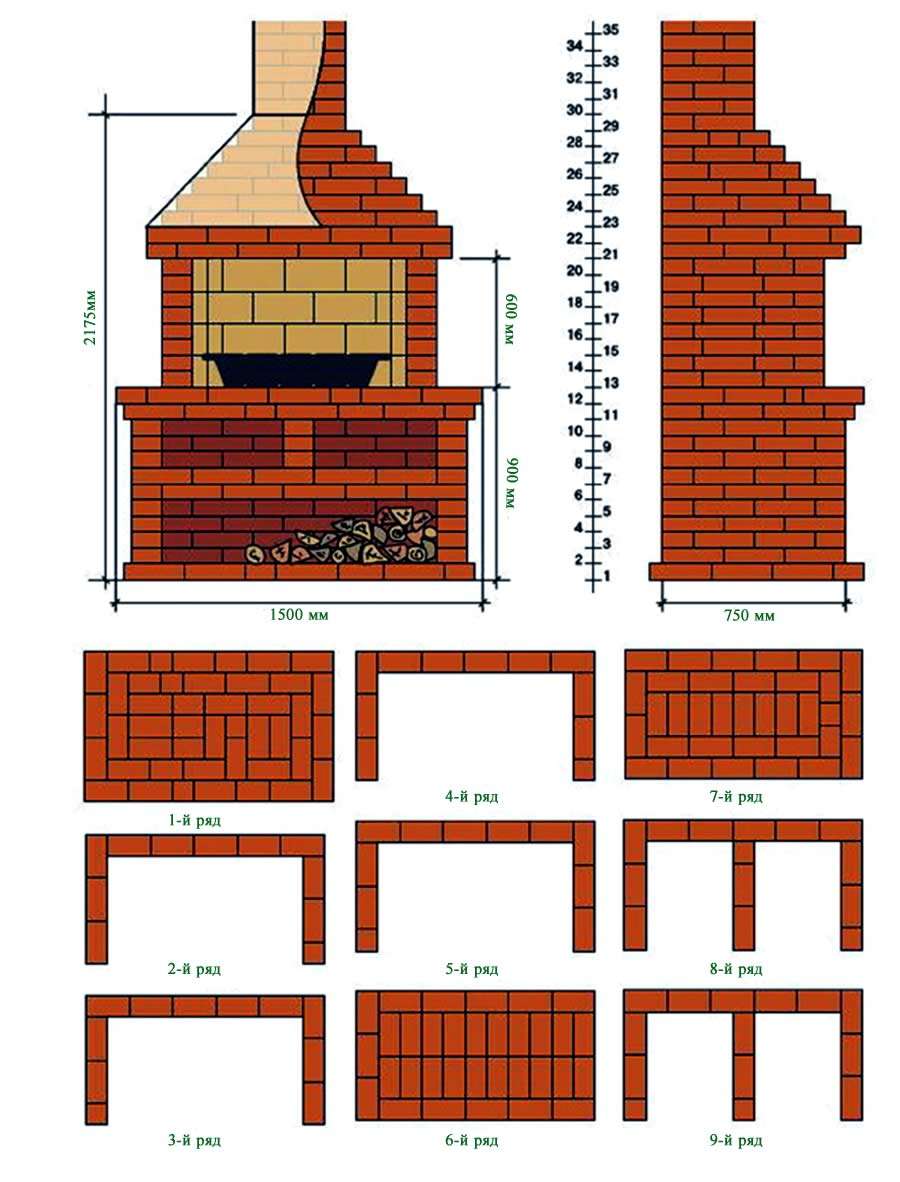

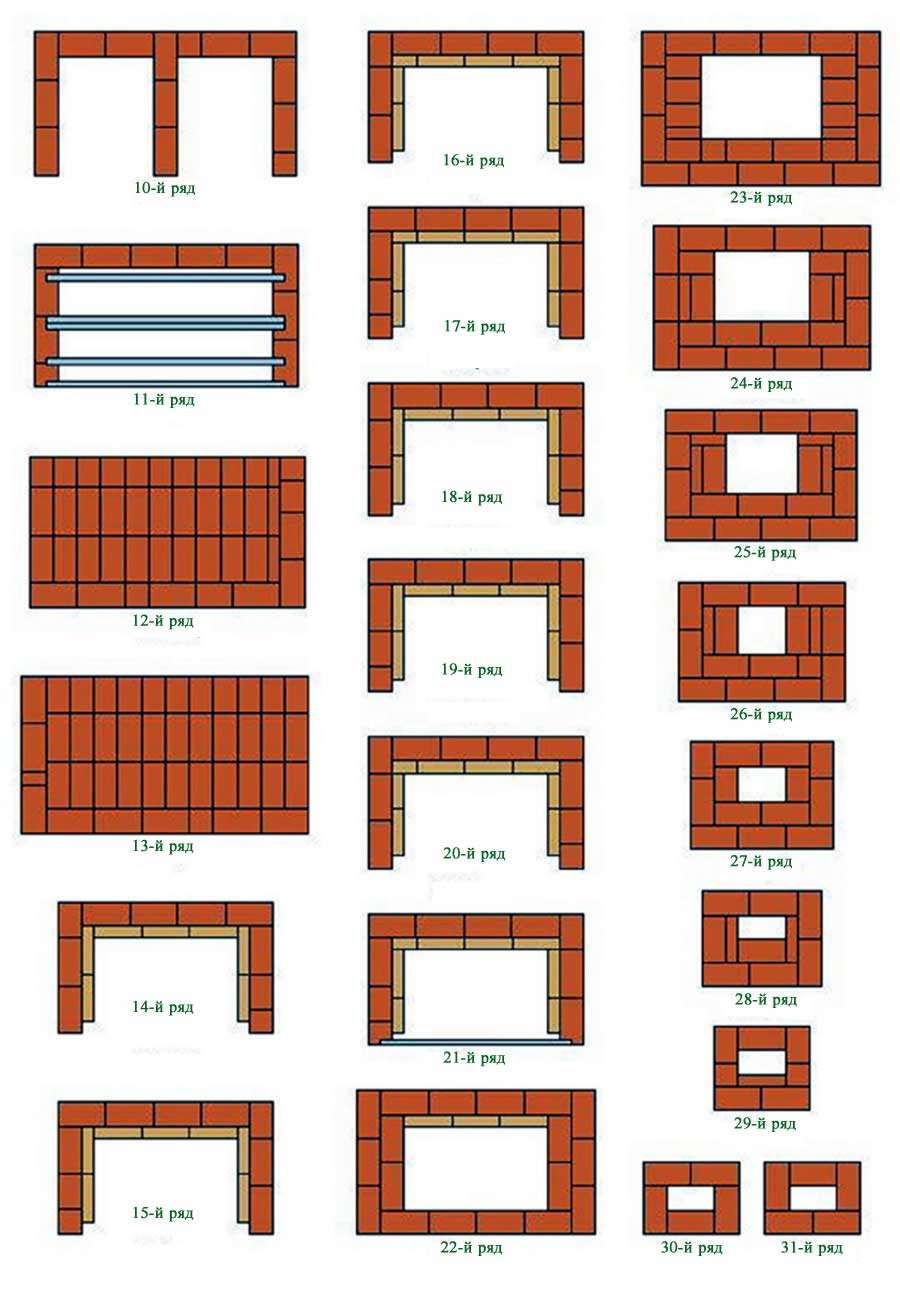

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема

Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Основание для печи барбекю

Прежде чем обустраивать опалубку под печь барбекю своими руками, необходимо подготовить участок. Веревками размечаются габариты конструкции (плюс 10-15 см) и снимается слой плодородных почв. Если рядом будет располагаться деревянная беседка, спереди обустраивается бетонное основание шириной 60-70 см.

Наиболее оптимальное основание – армированная монолитная плита толщиной более 0.3 м. Под него кладется гравийно-щебенчатая подушка (10-15 см) и обустраивается гидроизоляция (стелется обычный рубероид), чтобы не допустить деформирующих воздействий зимой.

Затем обустраивается опалубка из досок, возвышаемая над землей около 10-15 см. Если грунт осыпается – она устанавливается на всю глубину. После делается арматурный каркас, предпочтительно из металла 10-14 мм. Прутья укладываются решеткой с размером ячейки 20х20 см и перевязываются проволокой. Нужно две таких сетки: первая кладется на дно, вторая – 5 см ниже верха основания.

Раствор готовят из морозостойкого цемента марки М200 или выше. Залив и утрамбовав вибратором, необходимо дождаться полного высыхания фундамента (до 2-3 недель). Его накрывают пленкой и в жаркие дни сбрызгивают водой. Демонтировать доски можно спустя 5-7 дней.

Возможно вас так же заинтересует руководство о том как своими силами сделать камин из кирпича

Закладка фундамента

В качестве основания можно уложить готовую дорожную плиту, но у такого варианта больше недостатков, чем достоинств. И обычно фундамент заливают своими руками. Площадь плиты изготавливают согласно размеру печи, с небольшими допусками по периметру. А площадку перед барбекю затем выкладывают такой же плиткой, что и дорожки на участке.

Еще на этапе проектирования глубину выемки грунта и толщину плиты рассчитывают таким образом, чтобы поверхность плиты возвышалась над грунтом на 50-60 мм.

Если печь барбекю будет сравнительно небольшой, то достаточно, если толщина плиты будет в пределах 10 см. Для большого печного комплекса параметры плиты лучше рассчитать, основываясь на свойствах грунта и совокупной нагрузки на основание. В этом случае может понадобится заливка плиты толщиной 12-15 см.

Подготовка

Пошаговый алгоритм подготовки участка под бетонирование выглядит так:

1. Размечают колышками и бечевой место.
2. Снимают верхний слой грунта на глубину около 30 см.
3. Выравнивают и трамбуют дно.
4. Устанавливают опалубку из обрезной доски или полос ОСП. Для надежности связывают углы «косынками» из обрезков материала.
5. Засыпают щебень и песок общим слоем толщиной около 15-20 см. Выравнивают, поливают водой и уплотняют трамбовкой.
6. Застилают разделительный слой из рулонной гидроизоляции. Она предохранит фундамент от намокания грунтовыми водами, и не даст влаги уйти в песок из бетона во время его созревания. Полосы стелют внахлест на 15-20 см, с выходом на торец будущей плиты.
7. Укладывают на подставки сетку из арматуры. Ее можно связать самому, но проще использовать карту дорожной сетки с параметрами 100х100х6,0 мм или 150х150х8,0 мм. Арматура должна лежать приблизительно в средине плиты на расстоянии не менее 30 мм от нижней и верхней поверхности. По периметру сетка не должна доходить до границ опалубки на 30-50 мм.

Постройка фундамента

Еще на этапе проектирования следует учесть тот факт, что плита должна возвышаться над уровнем грунта на высоту не меньше 50 мм.

Если это не комплекс, а отдельная печь барбекю, то толщина плиты может быть не больше 100 мм. При более внушительных размерах, лучше провести специальные расчеты, учитывая вес конструкции, а также характер грунта. Не исключено, что потребуется основание толщиной не меньше 150 мм.

Поэтому наилучший вариант – это залить фундамент в виде плиты самостоятельно, учитывая размеры будущей печи. Площадку перед барбекю можно выложить тратуарной  плиткой, какая использовалась для укладки на участке дорожек.

Подготовительные работы

Закладывание бетонного фундамента связано с рядом подготовительных операций:

1. С помощью кольев и веревки размечается место под фундамент.
2. Снимается верхний слой грунта, глубиной порядка 30 см.
3. Дно ямы выравнивается и трамбуется.
4. Устанавливается опалубка из обрезной доски или плит OSB.
5. Засыпается слой щебня и слой песка, толщиной до 20 см, затем выравнивается и трамбуется, полив сверху песок водой.
6. Укладывается слой изоляции, используя для этого рубероид.
7. Формируется сетка из арматуры, при этом ее размеры должны быть меньше основания миллиметров на 50 по всем сторонам.

Какой бетон лучше использовать

В зависимости веса всей конструкции выбирается марка бетона. Для легких конструкций достаточно бетона марки М200 – М250, а для тяжелых конструкций лучше воспользоваться бетоном М300.

Для отдельно стоящей печи барбекю достаточно бетона марки М200. В случае строительства печного комплекса, марку бетона лучше поднять до М250 или М300. Естественно, что увеличение марки бетона связано с увеличением расхода цемента, но если на первое место выходит надежность, то экономия не уместная.

Изготовление бетона своими руками связано с точными подсчетами количества составляющих элементов. Взяв за единицу измерения ведро и наполнив его цементом марки М400, пропорции остальных элементов будут следующими:

• Бетон марки М200: щебня понадобится 4,9 ведра, а песка – 3,2 ведра.
• Бетон марки М250: щебень – 3,9 ведра, а песка потребуется 2,4 ведра.
• Бетона марки М300: щебня нужно 3,7 ведра, а песка нужно 2,2 ведра.

Если взять нормативные документы, то в них более точно указано, сколько и чего необходимо для приготовления бетона той или иной марки. Основное условие получения бетона заключается в использовании качественных компонентов:

• Вода чистая из водопровода.
• Песок используется либо речной, либо мытый, без глины.
• Щебень из гранита.
• Цемент свежий, который хранился не больше месяца.

Приготовление бетона и заливка фундамента

Естественно, что приготовление больших объемов бетона требует использования бетономешалки, так как вручную это сделать весьма проблематично. Сначала в бетономешалке перемешиваются сухие составляющие, а затем добавляется необходимое количество воды.

Очень важно, чтобы фундамент был залит в течение одного рабочего дня, не допуская образования холодных швов, которые делаю конструкцию ненадежной. Каждый очередной слой бетона необходимо уплотнить, чтобы в теле плиты не образовались воздушные промежутки

Чтобы основание получилось качественным, бетон должен созревать правильно, с учетом технологии, поэтому на протяжении первой недели плиту поливают водой, время от времени и держат ее накрытой пленкой или мешковиной.

Декор

Для декорирования уличной печи можно использовать как практичные детали, так и чисто эстетические детали. Опытные любители барбекю советуют приобрести:

• каминные набор, в который входят кочерга, совок и веник. С их помощью легко осуществлять очистку печи;
• приспособление для раздува огня. Для этих целей может послужить веер, ручной и электрический вентилятор;
• емкость для соуса, чтобы покрывать мясо или овощи, позволяя сохранять сочность и усиливая вкус. Набор специй, позволит в любой момент улучшить вкус блюда;
• прихватки являются обязательными, они защищают руки от ожогов при распределении углей, при переворачивании еды в сетке или на шампурах;
• сетка, удобна для приготовления овощей, рыбы и стейков. Преимущество заключается в том, что можно готовить большие куски мяса или блюда в фольге;
• шампур, а точнее набор шампуров, идеальны для жарки мяса и цельных овощей;
• казан необходим для приготовления каш и супов. Например, ухи или кулеша, которые намного вкуснее, когда приготовлены на древесных углях;
• вертел (можно установить механический, но лучше приобрести электрический. На нем выставляется скорость прокручивания, что позволяет наслаждаться отдыхом, а не крутить руками ручку вертела).

Построить барбекю своими руками можно, если тщательно все спланировать. Для начала определить место для печи, после закупить строительные материалы и инструменты. При соблюдении всех указаний, меньше чем за месяц печь-барбекю украсит приусадебный участок и станет уютным очагом для зоны отдыха.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.
