Шумоизоляция стояка канализации своими руками

Шумоизоляция стыков

В ходе эксплуатации панельных зданий вдоль стыков между двумя стенами, а также между стеной и полом часто возникают трещины, через которые может проникать звук из соседних квартир. Причинами таких трещин могут быть различные деформация здания, а также некачественно подогнанные друг к другу панели. Для обеспечения звукоизоляции стыков необходимо при помощи зубила или отвертки максимально расширить трещины, тщательно вычистить их, загрунтовать и замазать гипсовой шпаклевкой. После того, как шпаклевка высохнет, поверхность стыков покрывается акриловым герметиком.

Для того чтобы устранить щель между стеной и полом не разбирая паркет, просто заполните ее силиконовым герметиком и проклейте специальной лентой, после чего установите плинтус на место.

Если вы решили повысить шумоизоляцию в своей квартире, то помните, что хороший результат возможен только при комплексном подходе. При этом следует пользоваться только качественными и проверенными материалами.

Как можно сделать шумоизоляцию стояка канализации

Для уменьшения уровня шума в санузле можно:

• обернуть трубу стояка и все прилегающие узлы (в том числе участки, проходящие через перекрытия и стены) пористым, хорошо поглощающим звук материалом. Если он будет иметь фольгирование, одновременно будет выполняться и теплоизоляция труб;
• устроить вокруг стояка короб из жесткого материала (гипсокартон, ДСП, ДВП, ОСБ, дерево) и наполнить его поглощающим звук сыпучим материалом. При этом также необходима обмотка участков коммуникаций, проходящих через строительные конструкции;
• заменить обычные пластиковые стояки на специальные «бесшумные» трубы;
• закрепить конструкцию с помощью хомутов или демпферных колец с резиновыми или другими упругими вкладками.

Возможна также комбинация способов, например, крепление стояка с помощью хомута, обертывание трубы и всех соседних участков, заключение обернутого стояка в короб с сыпучим звукопоглотителем.

Способы шумоизоляции

Лучшая изоляция канализационных труб — это поглощение шума самой трубой. Разработаны такие изделия, в состав пластмассы которых входит минеральный порошок. Это может быть микрокальцит, состоящий из мраморной муки или пудры. Вместо мрамора применяются также доломит, известняк и мел. Такие звукопоглощающие изделия отличаются более толстыми стенками, цветом (белым) и продольной маркировкой полосами красного и зеленого рис. 2).

Рисунок 3. Пластиковая труба с полиэтиленовым стаканом.

Между ними находятся надписи о производителе, о величине ослабления шума и о других параметрах трубы. Стоят такие материалы довольно дорого. Срок их службы составляет примерно 20 лет.

Состоят такие трубы из нескольких слоев. Внутренний выполнен из полипропилена с наполнителями. Средний — из полипропилена с минералами. Наружный слой самый прочный, выполнен из поливинилхлорида. Порядок установки труб:

• отрезается кусок трубы по размерам;
• размещаются уплотнительные кольца;
• внутренняя и внешняя поверхность очищается от грязи;
• на торец наносится силикон;
• труба вставляется в раструб до упора, затем выдвигается из него на 10 мм;
• труба крепится к стене.

Не каждый хозяин может купить такие трубы. Но это не беда. Звукоизоляция канализационных труб обычных пластиковых и чугунных тоже возможна. Чугунные стояки снимаются по частям и промываются средствами «Крот».

Рисунок 4. Крепежный хомут для трубы.

Далее можно поставить их на место или заменить на пластик. Преимущества такого ремонта:

• не нужно трогать строительные конструкции;
• все работы можно выполнить собственными руками;
• расходы на материалы не очень высокие;
• уровень шума снижается в сотни раз.

Если стояк собран целиком из пластиковых труб, то его необходимо отделить от перекрытий полиэтиленовым стаканом. Он состоит из пенополиуретанового наполнителя (рис. 3). От стен стояк отделяется специальными крепежными хомутами (рис. 4). Замена пенополиуретана обычным пенопластом или минеральной ватой не даст результата. Специальный хомут можно заменить вставкой из автомобильной камеры или из микропористой резины. С инфразвуками они справляются неплохо.

Изоляция труб и стояков на прямых участках выполняется достаточно просто. Нужен пенополиуретан, который продается в магазинах в виде узких и широких матов. Они обычно бывают свернуты в рулон. От мата отрезается кусок шириной, достаточной для обматывания трубы.

Труба оборачивается, материал звукоизоляции закрепляется скотчем. Узкий мат наматывается на стояк по спирали и тоже фиксируется скотчем. Звуки текущей в канализации воды не будут слышны.

Причины возникновения шума в канализации

Шум в канализационном стояке может быть вызван неподходящим уплотнителем, непрочными стенками труб, неправильным размещением труб в комнате или материалом, который применяли для изготовления сливной системы. К причинам звуковых колебаний относят движущуюся жидкость в стояке, из-за которой возникают вибрации, причиняющие дискомфорт. Шум может вызвать проблемы с психическим и физическим состоянием человека, проживающего в доме.

Кроме этого, происходит соприкосновение сливной воды с воздухом, находящимся в стояке. Звук становится громче, когда скорость движения воды увеличивается. По этой причине жители квартир, расположенных на первых этажах, больше страдают от возникновения шума в канализации.

Почему пластик шумит

ПВХ-конструкция шумит при падении твердых частиц и их ударов о стенки труб. Неприятные звуки могут быть вызваны ветром, проникающим через канализационный стояк, или вибрациями строения.

Из-за особой структуры чугун эффективно гасит возникающие внутри стояка звуковые вибрации.

Почему чугун не шумит

Материал является сплавом зернышек с разными свойствами и составом. Эти частицы соприкасаются друг с другом и нейтрализуют вибрацию. В водосточной трубе из чугуна за короткий промежуток времени начинает образовываться налет на внутренних стенках, что дополнительно сокращает силу вибрационных волн.

Об инфразвуках

В канализационной трубе может происходить механический резонанс, представляющий собой резкое возрастание амплитуды колебаний, частота которых является инфразвуковой. Из-за диаметра трубы, который меньше длины инфразвука, звук не успевает отойти от трубы и уничтожается. Здание хорошо принимает колебания, поэтому вибрации трубы канализации в ванной и в туалете распространяются по конструкции.

Материалы для звукоизоляции канализационного стояка

Отражать звук могут очень плотные материалы – тяжелый бетон, силикатный кирпич, прессованная резина и другие аналоги. Использовать их в санузле неудобно.

«Гашение», поглощение шума рассчитано на то, что вокруг трубы, с максимально плотным прилеганием к ней, располагается слой звукопоглощающего материала. Сюда относятся рыхлые, сыпучие и текучие вещества, поглотить шум может как плотная жидкость, так и песок. Но с учетом особенностей конструкции канализации удобны пористые материалы в виде «скорлупы» или обмотки.

Звукоизолирующие мембраны и рулонные материалы

Для поглощения и частичной изоляции шума, идущего от инженерных коммуникаций, промышленность предлагает мембраны с дополнительными слоями защиты из вспененного каучука или полимеров, а также со слоем фольги. Обычно материал имеет клеевое крепление, прижимается вплотную к трубе и оборачивается вокруг нее так, чтобы края листа сходились не встык, а с нахлестом.

Алюфом R-TK

Состав материала

Фактически этот материал выполняет одновременно функции тепловой и звуковой защиты.

Помимо названного материала, можно использовать практически любые рулонные материалы для звуко- и теплоизоляции, например, Звукоизол, Фольгоизол, Стопзвук, Пенофол, Энергофлекс, вспененный полиэтилен.

Их эффективность будет зависеть от:

• состава, количества и толщины слоев;
• способа крепления – простое обертывание или монтаж на клей, с плотным прилеганием к трубе (более эффективное решение).

При значительном уровне шума можно использовать два слоя одного материала или по слою разных. Например, вспененный полиэтилен в два слоя на клей и поверх звукоизолирующая мембрана в одни слой (внахлест).

В предложенном мастер-классе показано готовое решение для шумоизоляции на основе рулонного фольгированного материала, подходящего к нему металлизированного скотча и специальных стяжек для монтажа.

Здесь показан вариант с самостоятельным раскроем и креплением рулонного материала скотчем по всей поверхности стояка и прилегающим участкам.

Скорлупа из минеральной ваты или пенопласта

Этот вид шумоизоляции канализационного стояка в квартире подбирается четко по диаметру стояка и требует дополнения для защиты стыков, прилегающих участков трубопровода.

Трубу заключают в «скорлупу», соединяя половины полых цилиндров с помощью специального клеящего края (на фото выше) или скотча. Монтаж такой изоляции показан на видео, однако эффективность системы именно для поглощения звука не слишком велика – гораздо лучше убираются тепловые потери.

Звукоизоляция стояка канализации с помощью короба

Жесткая конструкция выполняет в этом случае две функции – служит дополнительной преградой для проникновения шума и придает эстетичный вид коммуникациям. Если используется сыпучий поглотитель шума, третьей функцией короба становится ограничение заданного объема для наполнителя.

Создание короба из гипсокартона или аналогичных листовых жестких материалов подробно рассмотрено в статье «Как закрыть трубы в туалете». При этом в случае необходимости выполнения короба только на стояк канализации целесообразно использовать вариант с уменьшенным сечением конструкции.

Сама звукоизоляция выполняется с помощью минеральной ваты или специализированных материалов, например, ваты Кнауф Акустик. После этого монтируется короб – он будет защищать неплотную обмотку от механических воздействий и скроет ее неприглядный вид. Детально процесс монтажа короба рассмотрен в видео.

Засыпка в короб сыпучих материалов – редко используемый метод. В этом случае в качестве поглотителя шума используется песок, опилки, гранулы пенополистирола и другие аналогичные материалы.

Важно понимать, что ревизия и ремонт стояка в этом случае сильно затруднены, а появление течи может быть не замечено своевременно. Данный способ шумоизоляции канализационного стояка своими руками в квартире не очень уместен, он больше подходит для частного дома

Данный способ шумоизоляции канализационного стояка своими руками в квартире не очень уместен, он больше подходит для частного дома.

Прежде чем шумоизолировать канализационный стояк…

Перед монтажом звукоизоляции стояк снаружи нелишне будет протереть от загрязнений, просушить и обезжирить. Так вы не только повысите комфорт при работе, но и сможете предотвратить развитие под слоем изоляционного материала грибка или плесени.

Обязательно подумайте о том, насколько увеличится толщина трубы после проведения работ. Если стояк спрятан в короб или за фальш-панель, подбирайте изоляционный материал с таким расчетом, чтобы после проведения работ вам не пришлось менять конструкцию короба.

Лучше всего проводить работы по шумоизоляции канализации до этапа заключительной отделки помещения ванной комнаты.

Причины появления шума

Перед тем как начать принимать меры, необходимо выяснить, по какой причине требуется шумоизоляция канализационного стояка в квартире.

• Тонкие трубы — они лучше проводят звук и легче резонируют. Чем больше в здании этажей, тем выше скорость потока в нижних квартирах. Главный источник — вода, которая ударяется о стенки. Во время движения она вытесняет воздух, заставляя его быстро перемещаться вверх. Он создает менее заметные колебания, однако, и они хорошо слышны на расстоянии.
• Неправильное размещение — при перепланировках коммуникации часто сдвигали в сторону. Перегородки, отделяющие санузел от других помещений, сносили и переделывали. До начала двухтысячных переустройство не контролировалось государственными органами и носило стихийный характер. Самовольщики допускали много ошибок. Например, если коммуникации спрятаны только за гипсокартонной перегородкой, которая является частью прихожей с голыми стенами, звук будет не только распространяться, но и усиливаться. Впрочем, акустические параметры редко принимались в расчет.
• Неправильно выполненное крепление к стене и перекрытию. На стены монтируют держатели с хомутами, стык с перекрытием уплотняют. При недостаточной жесткости креплений возникают колебания. Слишком жесткие стыки лучше передают вибрацию, которая распространяется по полу и стенам и легко передается в жилые комнаты. Для обеспечения нормального уровня звукоизоляции канализационного стояка в квартире следует использовать специальный уплотнитель. Монтажную пену применять нельзя, так как она увеличивает проводимость. Крепежи необходимо зафиксировать.
• Недавняя замена старых деталей на новые. Старые, как правило, сделаны из чугуна, хорошо поглощающего шум. Изделия обладают толстыми стенками. Со временем на них скапливался налет. Мягкие отложения сужали канал, при этом делали его менее проницаемым: чем мягче поверхность, тем ниже ее проводимость. Современные сборные элементы выполнены из пластика. Они в несколько раз тоньше и прекрасно резонируют и проводят волны. Разница после замены слышна сразу. Изделия из ПВХ более распространены. Их используют при плановом ремонте, который проводят управляющие организации. Чугунные сборные элементы встречаются редко. Их нельзя ставить поверх пластиковых, поскольку они их сомнут своей массой.

Как построить красивый короб?

Качественная звукоизоляция канализационных труб в коробе выполняется с помощью металлических профилей или деревянных брусков, на которые монтируются листы гипсокартона. Вместо гипсокартона можно использовать различные панели, особенно в тех случаях, когда этого требует дизайнерский проект помещения.

Для начала необходимо установить и закрепить каркас, который будет отвечать за целостность и прочность всей конструкции. Для этого используются направляющие, которые крепят к стенам при помощи дюбель гвоздей. От них уже нужно пускать стойки и распорки, которые определят функционал короба.

Как можно сделать?

Для уменьшения уровня шума в санузле можно:

• Обернуть трубу стояка и все прилегающие узлы (в том числе участки, проходящие через перекрытия и стены) пористым, хорошо поглощающим звук материалом. Если он будет иметь фольгирование, одновременно будет выполняться и теплоизоляция труб;
• Устроить вокруг стояка короб из жесткого материала (гипсокартон, ДСП, ДВП, ОСБ, дерево) и наполнить его поглощающим звук сыпучим материалом. При этом также необходима обмотка участков коммуникаций, проходящих через строительные конструкции;
• Заменить обычные пластиковые стояки на специальные «бесшумные» трубы;
• Закрепить конструкцию с помощью хомутов или демпферных колец с резиновыми или другими упругими вкладками.

Возможна также комбинация способов, например, крепление стояка с помощью хомута, обертывание трубы и всех соседних участков, заключение обернутого стояка в короб с сыпучим звукопоглотителем.

Эй, вы там наверху

Давно известно, как можно сделать шумоизоляцию пола, но этим вы только сделает хорошо вашим соседям снизу, а вам от этого ни горячо и ни холодно. Как же так, полы придумали изолировать, а про потолки, выходит, забыли?  Когда проблема шума стала досаждать не на шутку, все-таки придумали, как изолировать потолок от проникновения шума. Лучший вариант – это сделать натяжной или подвеснойпотолок из гипсокартона. Установив только лишь натяжной потолок, уже обеспечится некоторая звукоизоляция, но полностью проблема не будет решена. А если под натяжным  потолком дополнительно проложить и укрепить шумопоглощающие материалы, эффект будет в разы больше, и главное, не слишком дорого.

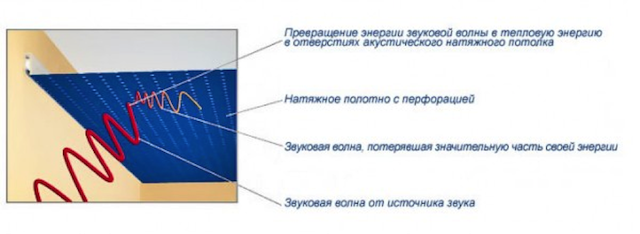

Следующий вид звукоизоляции – акустическая, т.е это натяжной потолок со специальной перфорацией, структура и размер которой не дают переотражаться звуковым волнам. В результате шум гасится в помещении. Схема действия подобных потолков примерно такова, как показано на следующем фото:

Перфорированное акустическое полотно производится исключительно из ткани. Основа – полиэстровая сетка, которую заливаю полиуретаном. На эту ткань наносят 250 тысяч микропроколов, благодаря которым она становится звукопоглощающей мембраной. Тканевая основа намного прочнее пленки ПФХ. Можно, конечно, сделать перфорацию и на пленке, но потолок от этого потеряет часть своей прочности, поскольку пленка тонкая и достаточно нежная. Подобного вида акустические потолки предлагают большинство крупных производителей. Наиболее широким ассортиментом представлена продукция компаний Clipso и Cerutti, кстати, и отзывы покупателей говорят в пользу этих производителей.

Потолочная акустическая система от фирмы Clipso комплектуется из натяжного потолка системы акустик, крепежного багета собственной марки из поливинилхлорида сложного сечения и звукопоглощающего слоя с применением плит «Шуманет-БМ». Данная потолочная система наиболее эффективно  устраняет эхо и подходит для людей, привыкших смотреть телевизор с акустическим комфортом, не нарушая спокойствие соседей. Применяется система в конференц-залах, офисах, служебных помещениях для оптимизации звука.

Виды изоляции для канализационной сети

Нужна ли шумоизоляция для труб канализации и какая лучше, решить не трудно. Только для этого придется детально изучить все ее виды. Тогда выбор не составит труда.

Для решения проблемы шумоизоляции в сливной системе в квартире рекомендуют следующие способы.

• «Бесшумные» трубы. Некоторые производители изготавливают товары, которые называются «тихими». Они сделаны из высокоплотного полипропилена, их многослойность позволяет отлично глушить звук. На сегодняшний момент единственный минус таких товаров – это высокая цена.
• Звукоизолирующие материалы. Сливная сеть, плотно покрытая шумоизоляционным покрытием, работает беззвучно. Его делят на следующие виды.
• Чаще всего для таких работ используют вспененный полиэтилен, который не только превосходно заглушает звук, но и имеет высокие теплоизоляционные характеристики. Плюс ко всему этому он не допускает образование конденсата на трубопроводах, что является профилактикой от появления грибка и плесени.
• Не менее часто для снижения уровня шумности используют рулонную изоляцию. Это не новинка на строительном рынке, и популярность данной изоляции не стала меньше с годами.
• И еще один материал, который можно встретить при таких работах – это звукоизоляционая лента.

Список материалов для изоляции можно дополнить такими основными видами:

• пенополиэтилен;
• стекловолокно;
• минеральная вата;
• разнообразные пористые материалы;
• синтетический каучук.

Каждый из представленных выше шумоизоляций, отличаются положительными характеристиками, и индивидуальными свойствами, которые необходимо учитывать при монтаже в квартире.

Если этого не принять во внимание, то шумоизоляция просто может оказаться неподходящей для труб канализации, созданной в квартире

Для чего нужна?

Откуда берется шум в канализации? Он возникает в результате спуска воды из унитаза, ванны, душа, раковин и моек как в самой квартире, так и у всех соседей.

При этом в зависимости от этажа шум может быть больше или меньше – ведь чем ниже расположена квартира и чем больше над ней других квартир, тем больший объем стоков проходит через канализационный стояк и тем выше скорость потока.

В результате основной стояк (расположенный обычно в туалете или совмещенном санузле) является источником таких видов шума:

• Ударного. Вода, ударяясь о стенки трубы, дает гулкий звук. То же самое касается спускаемых в канализацию твердых отходов;
• Воздушного – вместе с водой в стояке присутствует воздух, его пузыри лопаются и возникают, усиливая завихрения водяного потока;
• Порождаемый ударами структурный шум – вибрация стенок трубы, передаваемая на строительные конструкции (перекрытия, стены и прочее).

При этом, чем тоньше стенки трубы стояка, тем сильнее ее вибрация. На эксплуатационные свойства канализации толщина стенки не влияет (она рассчитывается с учетом допустимого в системе давления), но тишины в санузле можно не ждать.

Вывод – необходимо дополнить конструкцию звукоизолирующими или звукоотражающими материалами, которые будут «гасить», поглощать или отражать ударный и воздушный шум и не позволят вибрации трубы перейти на строительные конструкции.

Выбор материалов

Отражать звук могут очень плотные материалы – тяжелый бетон, силикатный кирпич, прессованная резина и другие аналоги. Использовать их в санузле неудобно.

«Гашение», поглощение шума рассчитано на то, что вокруг трубы, с максимально плотным прилеганием к ней, располагается слой звукопоглощающего материала.

Сюда относятся рыхлые, сыпучие и текучие вещества, поглотить шум может как плотная жидкость, так и песок. Но с учетом особенностей конструкции канализации удобны пористые материалы в виде «скорлупы» или обмотки.

Звукоизолирующие мембраны

Алюфом R-TKСостав материала

Для поглощения и частичной изоляции шума, идущего от инженерных коммуникаций, промышленность предлагает мембраны с дополнительными слоями защиты из вспененного каучука или полимеров, а также со слоем фольги.

Обычно материал имеет клеевое крепление, прижимается вплотную к трубе и оборачивается вокруг нее так, чтобы края листа сходились не встык, а с нахлестом.

Фактически этот материал выполняет одновременно функции тепловой и звуковой защиты.

Помимо названного материала, можно использовать практически любые рулонные материалы для звуко- и теплоизоляции, например, Звукоизол, Фольгоизол, Стопзвук, Пенофол, Энергофлекс, вспененный полиэтилен.

Их эффективность будет зависеть от:

• состава, количества и толщины слоев;
• способа крепления – простое обертывание или монтаж на клей, с плотным прилеганием к трубе (более эффективное решение).

При значительном уровне шума можно использовать два слоя одного материала или по слою разных. Например, вспененный полиэтилен в два слоя на клей и поверх звукоизолирующая мембрана в одни слой (внахлест).

В предложенном мастер-классе показано готовое решение для шумоизоляции на основе рулонного фольгированного материала, подходящего к нему металлизированного скотча и специальных стяжек для монтажа.

Минеральная вата

Этот вид шумоизоляции канализационного стояка в квартире подбирается четко по диаметру стояка и требует дополнения для защиты стыков, прилегающих участков трубопровода.

Трубу заключают в «скорлупу», соединяя половины полых цилиндров с помощью специального клеящего края (на фото выше) или скотча.

Монтаж такой изоляции показан на видео, однако эффективность системы именно для поглощения звука не слишком велика – гораздо лучше убираются тепловые потери.

Короб

Для слышимых шумов в канализационном канале можно использовать специальные пенополеуритановые накладки, которые изготовлены по соответствующим размерам и диаметру.

Это своего рода декоративно-изолирующие короба, которые помимо изоляционных свойств дополняют общий внешний вид конструкции. Состоит изоляция из двух половинок, при сборе конструкции крепится пазами.

Основным достоинством такой звукоизоляции стояка является скорость выполнения работ. Буквально за несколько минут можно одеть чехол, и дополнительно обернуть строительным скотчем.

Такие изделия можно применять в том случае если между основной стеной и стояком есть пространство для соединения кожуха. Если трубопровод плотно прилегает к поверхности, то такая звукоизоляция будет малоэффективной, но определенный уровень шума сможет удерживать.

Часто коммуникационные соединения расположены в углу помещения. Такая расстановка по-своему выгодна и удобна.

Если в угловой части комнаты установить короб, то можно полностью скрыть все коммуникации, а помещению придать более эстетического вида. В углу удобно делать короб от двух стен. Мало того, что понадобится минимум работ, при этом такое изменение хорошо повлияет на общий вид.

Монтаж:

1. Для изготовления такого короба нужно установить по две опоры на стенку вверху и внизу. Устанавливать крепление необходимо таким образом, чтобы полотно полностью перекрывало угол.
2. В качестве панели можно использовать любой вид стройматериала, начиная от фанеры и заканчивая акустическим гипсокартоном.

Даже если сам трубогон обесшумлен не аккуратно, то панель скроет все недостатки. Можно сделать так, чтобы доступ к углу остался. Фиксацию панели можно выполнить с использованием декоративных креплений.

Таким образом, в случае необходимости конструкцию можно будет демонтировать для проведения ремонтно-технических процессов.
