ТЭНы для нагрева воды с терморегулятором

Оребренные электронагреватели трубчатого типа

Оребренные нагреватели тоже относятся к трубчатому типу элементов, но имеют еще и ребра, которые расположены в перпендикулярных плоскостях к оси трубки обогревателя. Изготавливают такие ребра из металлической ленты, а прикрепляют их к трубке с помощью шайб и гаек прижимного типа. Самое же устройство производят из нержавейки или конструкционной стали.

Такой тип ТЕНов используют в приборах для отопления, которые осуществляют нагрев воздуха или газа. Часто они встречаются в таких приборах, как тепловые завесы или конвекторы (прочитайте: «Конвекторы отопления электрические: как выбрать — маленькие хитрости»). Их задействуют для обогрева помещений посредством тепловой воздушной массы.

Замена тэна в водонагревателе

Замена тэна в бройлере не представляет особой сложности, но требует усилий, в связи с большими габаритами изделия. Для работы понадобятся такие инструменты и материалы: набор накидных гаечных ключей; отвёртки (крестообразная, прямая); пассатижи; чистая ветошь; новый нагреватель и магниевый анод.

Порядок проведения ремонтных работ одинаков для почти всех моделей Аристон, Термекс:

Отключаем водонагреватель от электрической сети.
Откручиваем защитную крышку с узла.
Предварительно сфотографировав, проверяем клеммы терморегулятора на отсутствие напряжения.
Затем снимаем термостат с терморегулятором.
Закрываем кран подачи воды, снимаем обратный клапан.
Сливаем воду через систему слива либо через шланг от клапана.
Откручиваем гайку крепления тэна к пластине.
Выдавливаем тэн с анодом внутрь накопителя.
Поворачиваем его внутри бака и извлекаем наружу.
Чистим бак от накипи и промываем его.
При необходимости меняем анод и нагреватель на новый.
Производим сборку агрегата в обратном порядке.

После проведения всех ремонтных работ нужно наполнить накопительный бак водой. Убедившись в отсутствии подтёков воды, включаем водонагреватель в сеть.

Тэн для бойлера Аристон устроен так же как и тэн для бойлера Термекс. Отличительной чертой тэна для бройлера Аристон является фланец овальной формы, изготовленный воронкой и установленный изнутри.

Замена сухого тэна

В водонагревателях, где в качестве источника энергии применяются сухие тэны, процесс их замены является более простым. В таких водонагревателях для ремонта нет необходимости сливать воду из накопительного бака.

Сухие тэны находятся в колбе, поэтому достаточно открутить защитную крышку, отсоединить клеммы и вынуть сухой тэн. Замена тэна в бойлере работа не очень сложная, легко выполняемая самостоятельно.

Но всё же лучше поломку предотвратить, чем потом заниматься её устранением. Как продлить срок исправной работы водонагревателя Аристон:

Своевременно, согласно инструкции по эксплуатации, производить чистку водонагревателя и нагревательного элемента.
Не забывать менять магниевый анод.
Постараться установить на холодную ветку фильтр очистки и смягчения воды.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

Также на базе ТЭНов создаются накопительные водонагреватели наливного типа. Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Конструкция водонагревателя Ariston

Типовая конструкция бойлера состоит из таких элементов, как:

внешний корпус и внутренний накопительный бак с антикоррозионным покрытием;
теплоизоляция;
кронштейн для крепления прибора;
шланги для входа и выхода воды;
термостат с гильзой;
трубчатый электронагреватель (ТЭН);
анод;
фланец;
устройство защитного отключения (УЗО);
ручка регулировки режима;
кабель для подключения к сети.

При запуске прибора термостат фиксирует температуру воды. Если она отличается от установленной режимом, то элемент подает питание на ТЭН. При повышении температуры нагрев автоматически отключается.

Меняем ТЭН в водонагревателе «Термекс»

Производитель бытовой техники «Термекс», в основном, выпускает горизонтальные бойлеры. Использует качественные и надёжные расходные материалы. Поэтому заменяйте нагревательный элемент последовательно – сначала следует приобрести оригинальный ТЭН от компании «Термекс».

Замена ТЭНа в бойлере

Последовательность замены ТЭНа в водонагревателе «Термекс»:

Отключить водонагреватель от электросети. Так как ТЭН неисправен, соответственно и вода в баке будет холодной. Поэтому её можно смело сливать, перед этим перекрыв подачу холодной воды в бойлер.
Достаём левую (в горизонтальных моделях), или нижнюю (в вертикальных моделях) защитную крышку. Для этого достаточно открутить 4 винта. Следует помнить, что для большей эстетики, некоторые производители бытовой техники прячут шляпки болтов под наклейками.
Отсоединить фазную и нулевую клемму с зажимов нагревательного элемента. Также провода могут быть подключены и к термостату, их тоже следует отстыковать.
Открутить винты, удерживающие прижимной фланец, и снять его. Снимать его необходимо аккуратно, так как можно повредить прокладку. Если прокладка повреждена, то следует приобрести новую.
После того, как пользователь выкрутил фланец, можно снимать ТЭН. Установка нового нагревательного элемента после разборки, производится в обратном порядке.

Что понадобится для ремонта?

Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.

Для ремонта понадобятся:

гаечные ключи;
плоскогубцы;
тряпки или салфетки — они должны хорошо впитывать воду;
отвертки — желательно запастись крестовыми и прямыми;
фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
новый нагревательный элемент.

Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.

Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию

Расчет мощности приборов

Для того чтобы не переплачивать за электроэнергию и предотвратить аварийные ситуации необходимо перед установкой ТЭНов в систему отопления рассчитать необходимую мощность. И сделать это «на глазок» не получится. Расчеты производят исходя из того, что для обогрева 10 кв.м. помещения требуется 1 КВт тепловой энергии. Формула расчета мощности нагревательного прибора следующая:

где Pм — расчетная мощность, м- масса теплоносителя, Т1-начальная температура теплоносителя до нагрева, Т2- температура теплоносителя после нагрева и t-время, необходимое для нагрева системы до оптимальной температуры Т2.

Рассмотрим расчет мощности на примере алюминиевого радиатора в 6 секций. Объем теплоносителя такого радиатора около 3 литров (точно указано в паспорте модели). Допустим нам нужно нагреть радиатор, подсоединив тэн в батарею отопления, за 10 минут с 20 градусов до 80. Подставляем значения в формулу:

Рм=0.0066*3(80-20)/10 = 1,118. то есть мощность ТЭНа должна быть около 1-1,2 КВт.

Установка ТЭНа производится в нижнюю секцию батарей отопления

Однако это действительно лишь в том случае, если в качестве теплоносителя используется вода. Если же необходимо произвести расчеты для масла или антифриза. то применяют поправочный коэффициент, который составляет около 1,5. Проще говоря, мощность ТЭНов для нагрева масляных обогревателей должна быть увеличена примерно в полтора раза. В противном случае увеличится расчетное время достижения оптимальной температуры.

Виды

Установить жертвенный анод для бойлера, покрытого обычным металлом, нужно обязательно. Ведь такой материал без дополнительной защиты имеет небольшой срок службы. Даже если баки внутри покрыты слоем нержавейки, то это все равно не спасет водонагреватель. Поэтому нужно покупать дополнительные детали, чтобы потом не тратиться на ремонт. Любой производитель нагревателя выдвигает свои рекомендации по поводу того, как подобрать размер анода. В принципе аноды можно разделить на два вида – это магниевый и титановый.

Магниевый анод

Магниевый анод, как говорилось выше, сделан из обычного стержня или, другими словами, прута, внутри которого находится стальная шпилька с резьбой. Сами шпильки могут быть разных диаметров и разной длины

Стоит на это обратить внимание при покупке нового анода, ведь если его размер будет в разы больше, то он не влезет в отверстие бака. Однако существуют некоторые конструкции, где можно установить даже два анода. В напольных газовых или электрических конструкциях с большим объемом они меняются только сверху

В напольных газовых или электрических конструкциях с большим объемом они меняются только сверху.

Анодный стержень имеет очень большой размер, его длина составляет приблизительно один метр. Поэтому его замена будет проблемной в помещениях с низким потолком. Так как сам водонагреватель имеет высоту до двух метров, плюс в него необходимо вставить еще и метровый прут. Для таких целей стали выпускать многосекционные защитные магниевые аноды.

Сделаны они из пластиковой трубки, имеющей микропоры. Внутрь этой трубки засыпают гранулы магния. Преимуществом такой новинки является то, что внутри не остается никаких осадков. К тому же магний можно добавлять в трубку по мере его выработки. Порошок магния продается отдельно.

Качественный алюминиевый водонагреватель не нуждается в таких дополнениях. Но при этом высокая цена делает его недоступным для простых обывателей. А вот обычный бойлер, дополненный магниевым анодом, будет по карману практически каждому. При этом по функциональности он не хуже. Принцип его работы заключается в том, что активные атомы магния покидают анод, и сами вырабатывают оксид. Атомы железа при этом остаются совсем нетронутыми.

Титановый анод

А вот анод с титановым покрытием работает немного по другому принципу. Он используется как измерительный и питающий электрод. В этом случае ток подается источником напряжения, расположенным снаружи, и регулируется он тоже внешним электроуправлением. Через некоторое время ток перестает подаваться и тогда титановый анод анализирует состояние внутренних частей конструкции. Он выявляет, какое нарушение произошло за данный период и тогда с большой точностью регулирует возможную силу подачи для восстановления разрушений.

Анод с титановым покрытием не подвержен разрушению, поэтому совсем не нуждается в замене. Он работает на протяжении всего срока эксплуатации данной конструкции. Наибольшим спросом пользуются нагреватели на 50 литров воды, дополненные таким анодом. Они не только компактны, но и удобны в использовании. Кстати, чтобы убедиться в том, что анод действительно титановый, можно благодаря использованию магнита. У этого материала слабое магнитное поле, поэтому он совсем не магнитится.

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

U – Это постоянная величина, равна 220 вольтам.
P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Отсоединение от электрической сети

Начало разборки водонагревателя Аристон

Перед любой работой, связанной с электрическими приборами, необходимо сначала их обесточить.

Если водонагреватель запитан отдельным кабелем от электрического счетчика, значит, он подключен через двухполюсный автоматический выключатель и его необходимо выключить.

Если водонагреватель подключен в обычную розетку, необходимо элементарно вытащить вилку из розетки.

После этого можно спокойно приступать к разборке водонагревателя Аристон:

Сначала отвинчивается крышка, – она закреплена несколькими винтами.
Далее, если есть опасность, что во время последующей сборки можно что-то перепутать, желательно сфотографировать существующее положение деталей из нескольких ракурсов.
Следующий этап: отсоединение 3-х электрических кабелей, 1 – фаза, 2 – ноль, 3 – земля. Это просто сделать с помощью отвертки.Так как первые два провода мы отсоединили от термостата и освободили его, то теперь можно с помощью небольшого усилия вытащить его из трубки.
На этом все электрические процедуры закончены. Можно приступать к сливу воды.

Возможно, Вас заинтересует статья о замене ТЭНа в водонагревателе Аристон.

Познавательную статью о проточных водонагревателях Аристон читайте здесь.

Накипь и очистка ТЭНа

Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.

Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания.

Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:

обычным ножиком или металлической щеткой

если накипь очень твердая, то при помощи лимонной кислоты или спец.средств

Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:

теплая вода 60 градусов

7 чайных ложек лимонной кислоты

Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.

Пошаговый порядок замены анода

В первую очередь необходимо выяснить, где находится анод в нагревателе и как его правильно снять и заменить. Информация об этом должна быть включена в руководство по эксплуатации вашего устройства. Если данное руководство отсутствует, то ниже описан стандартный порядок замены магниевого анода, который практически одинаков для всех накопительных настенных водонагревателей.

Шаг 1 – Отключите питание водонагревателя и подачу воды

Для начала нужно отключить водонагреватель от сети и перекрыть подачу холодной воды в водонагреватель, а затем открыть смеситель. Так мы выпускаем избыточное давление из водонагревателя.

Затем перекрываем вход для горячей воды. На патрубок холодной воды, либо на сливной патрубок, либо на специальный отвод для слива воды устанавливаем гибкую подводку (вместо нее можно использовать сливной шланг) и протягиваем ее до раковины.

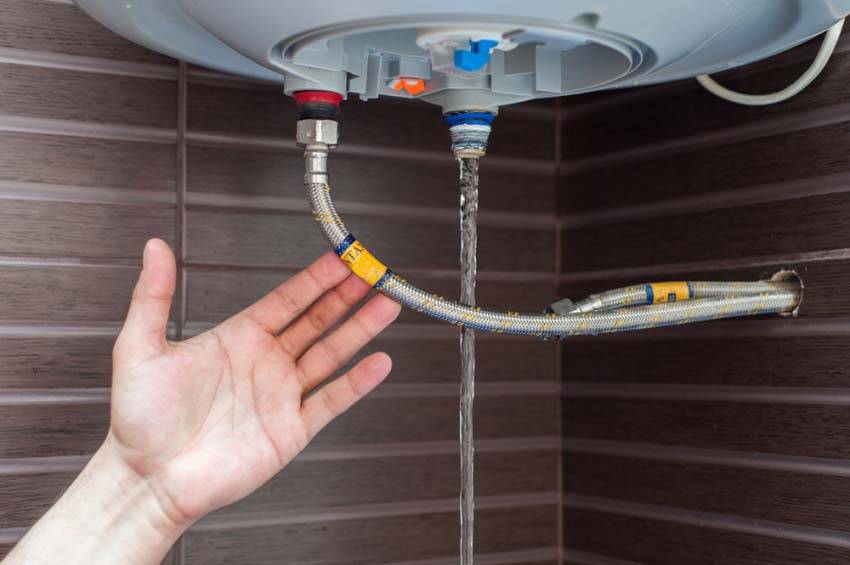

Шаг 2 – Слейте воду из бака

Чтобы вода начала сливаться, необходимо открутить выход горячей воды. Так мы пускаем воздух в водонагреватель, и вода начинает идти в раковину. При этом из патрубка горячей воды может вылиться несколько капель, но основной поток воды пойдет через сливной шланг. Это связано с разной высотой трубок горячей и холодной воды в водонагревателе. Патрубок горячей воды заканчивается в верхней части внутреннего бака, а патрубок холодной – в нижней, поэтому слив мы производим через него, если не предусмотрен сливной патрубок.

После того как вода сольется, можно открутить сливной шланг. Теперь откручиваем американку на входе холодной воды, при этом из бака может вылиться еще немного воды. После этого можно снять водонагреватель. Так как вода во внутреннем баке еще присутствует, пусть и в небольшом количестве, снимая водонагреватель со стены, лучше зажать патрубок холодной воды рукой.

Шаг 3 – Извлеките старый анод

Приступаем к замене магниевого анода в бойлере. Необходимо открутить шуруп, который держит крышку, и подцепить ее ножом или отверткой. Под крышкой мы увидим провода. Прежде всего необходимо снять контакты с ТЭНа. Для этого мы откручиваем их крестовой отверткой. Далее необходимо вытащить датчики термостата. Количество датчиков зависит от конкретной модели водонагревателя.

Откручиваем гайки, которые притягивают ТЭН. Размер этих гаек зависит от модели водонагревателя. Болты и гайки лучше достать после откручивания, чтобы они не потерялись и не провалились внутрь.

Снимаем фланец и извлекаем ТЭН. На нем видны остатки анода. Промываем ТЭН от остатков анода под проточной водой. После промывки ТЭНа будет видно, что от анода осталась лишь шпилька. Также можно промыть и сам водонагреватель. Налейте в него воды и переверните, чтобы выплеснуть грязную воду с остатками анода.

Откручиваем оставшуюся от анода шпильку. Для этого откручиваем гайку и снимаем старую шпильку.

Шаг 4 – Установите новый анод

Так как у нас предусмотрена резьба в гнезде анода, то новый может быть установлен без гайки – достаточно лишь вкрутить его в ТЭНовую группу. Не нужно затягивать анод до упора – достаточно просто его зафиксировать.

После прикручивания анода протираем гнездо посадки ТЭНа и ставим ТЭН обратно.

Далее собираем все в обратном порядке. Возвращаем фланец и прикручиваем его болтами. Будьте внимательны, фланец не должен пережать провода и датчики температуры. Не нужно затягивать гайки фланца слишком сильно. Ставим обратно датчики температуры, а затем фиксируем их крепежной планкой. Затем возвращаем контакты ТЭНа, укладываем все провода и закручиваем крышку. После этого можно повесить водонагреватель обратно на его место.

Шаг 5 – Восстановите подачу воды и нагрев

Возвращаем трубы к патрубкам воды. После подключения труб мы открываем смеситель и включаем подачу воды в водонагреватель, а затем открываем подачу воды из водонагревателя. Таким образом мы спускаем воздух из внутреннего бака водонагревателя. Ждем, пока поток воды стабилизируется и пойдет ровной струей.

После этого можно закрыть смеситель, включить водонагреватель в сеть и запустить нагрев.

Проверка исправности ТЭНа с помощью тестера

Если визуальный осмотр ТЭНа не дал результатов, то не спешите радоваться, что с деталью все в порядке. Скорей всего внутри нагревательного элемента произошел обрыв спирали, который увидеть невозможно, так как внешняя оболочка цела и не имеет каких-либо явных дефектов.

Проверить данную версию поможет обычный бытовой тестер, которым надо прозвонить сам нагревательный элемент, а также термостат, если в конструкции водонагревателя данный элемент предусмотрен. В большинстве моделей термостаты устанавливаются производителями в обязательном порядке.

Сначала проверяют целостность нихромовой спирали, находящейся внутри нагревательного элемента. Переведя тестер в положение звонка, соединяют его клеммы с клеммами проверяемой детали. Спираль ТЭНа исправна, если слышен в момент соединения клемм звонок. Если же тестер не издает звук, значит, спираль имеет обрыв. Такой нагревательный элемент уже не починишь, придется менять.

Замене деталь подлежит и в случае наличия пробоя. Чтобы обнаружить пробой в изоляции, надо отсоединить одну из клемм тестера и поводить ею по оболочке нагревательного элемента. Наличие звукового сигнала при этом будет говорить о том, что пробой имеет место быть. Такой ТЭН также выбрасывают.

Диагностика тэна (нагревательного элемента), установленного в водонагревателе, с помощью тестера или цифрового мультиметра. Прибор позволяет точно определить неисправность детали

Проверив работоспособность нагревательного элемента, приступают к тестированию термостата. Вставив деталь в ТЭН, соединяют клеммы тестера с клеммами терморегулятора, используемыми для подвода электричества. Услышав характерный звонок, делают вывод, что термостат исправен. В противном случае перегоревший термостат заменяют, причем для этого даже не надо сливать воду. С бойлера, отключенного от электричества, снимают панель, отсоединяют от термостата все соединительные провода, ставят новый регулятор температуры нагрева воды, восстанавливают все контакты.

Эксплуатация неисправного водонагревателя чревата печальными последствиями, так как высока вероятность поражения электрическим током.

Использование ТЕНов

В последнее время все большее количество людей задумывается о возможности автономного отопления своего дома. С каждым годом стоимость традиционного отопления повышается, поэтому довольно часто с помощью автономной системы имеется шанс сэкономить.

Также иногда просто отсутствует возможность подключения к центральной отопительной системе – особенно это касается дачных поселков. Единственный вариант обогревать дом в этом случае – установить отопительный котел. Наибольшей популярностью продолжают пользоваться твердотопливные и газовые котлы, но их использование тоже не всегда возможно – доступ к магистральному газопроводу есть не всегда.

Наилучшим выходом из таких ситуаций является установка электрического отопительного оборудования, поскольку электросети есть практически везде. Основной элемент любого такого отопительного устройства – ТЕН. От его типа в немалой степени зависит эффективность обогревательной системы. Обычно в бытовом отопительном оборудовании используются трубчатые ТЕНы, а также элементы с терморегулятором. Последние дают возможность регулировать работу системы отопления.

Электрические отопительные системы очень удобны в эксплуатации: они не выделяют вредных веществ, так как не образуют продукты сгорания, не требуют установки в отдельном помещении, безопасны в использовании, легко монтируются и регулируются. Но все же при установке электрического отопительного оборудования сначала следует проверить, выдержит ли электросеть высокую нагрузку. Также нужно заранее приготовиться к тому, что за электричество придется платить немалые деньги.

Водонагревательные устройства

Трубчатый электронагреватель — основной элемент конструкции бойлеров, благодаря которому обеспечивается нагрев воды в баке. В его работе использован общий для подобных устройств принцип — при прохождении электрического тока по нагревательному элементу выделяется тепло, которое передается рабочей среде.

Особенности конструкции

Трубчатые электронагреватели подразделяются на «мокрые», которые имеют контакт с рабочей средой, и «сухие», не соприкасающиеся с ней.

Первый вариант исполнения называется открытым и предусматривает в своей конструкции стальную или медную трубку, которая заполнена веществом с высокой теплопроводностью. Во внутренней части находится нихромовая спираль, обладающая отличными электротехническими свойствами.

Второй вариант — закрытый. В нем используется специальная колба с особыми свойствами. Она изготавливается из магниевого силиката или стеатита. В этом случае передача тепла рабочей среде осуществляется посредством этого кожуха, который имеет с ней непосредственный контакт.

Мокрые ТЭНы

Трубчатые электронагреватели этого типа различаются имеют различную конфигурацию и отличаются мощностью. В зависимости от конструкции они предусматривают гаечное или фланцевое крепление. Производители бойлеров могут использовать фланцы путем литья или штамповки.

Некоторые модели предусматривают крепление для анода. В более простых конструкциях анод не используется. Тип бака бойлера определяет форму трубчатого электронагревателя. ТЭН может быть прямым или гнутым под определенным углом. Материалом нагревательного элемента, как правило, служит сталь или медь.

Сухие ТЭНы

Конструкция представляет собой стержень определенной длины и диаметра. Это менее универсальные устройства, так как изготавливаются для определенной модели водонагревателя. Они обеспечивают быстрый нагрев воды и бесперебойной водоснабжение при возрастании водозабора.

Сравнение «мокрой» и «сухой» конструкций

При фланцевой установке контакт трубчатого электронагревателя с жидкостью неизбежен. В процессе эксплуатации на нем образуется накипь и ржавчина, что приводит к снижению эффективности работы прибора и увеличению потребления электроэнергии. Кроме того, нарушается теплоотвод от поверхности ТЭНа, что приводит к отклонению от нормы термических показателей. Совокупность этих факторов обуславливает быстрый износ устройства. Для увеличения срока службы выполняют мероприятия по сервисному обслуживанию, которые связаны с определенными трудностями, и требуют слива воды из бака.

Фланец и колба «сухого» ТЭНа представляет собой единую конструкцию. Благодаря специальному покрытию внутренней части фланца, обеспечивается надежная защита от развития коррозии и не допускается появление отложений. Для заполнения пространства между элементами устройства используется масло или песок. Масляный вариант обеспечивает высокую скорость нагрева воды в баке за счет большей теплопроводности масла по сравнению с воздухом. За счет этого снижаются затраты электроэнергии. Модели, в которых используется песок, облегчают конструкцию без снижения ее эффективности.

Безопасность эксплуатации «мокрых» трубчатых электронагревателей снижается по мере увеличения слоя отложений на нем. Накипь может стать причиной пробоя, вследствие которого возникает вероятность электрического удара. Закрытые модели исключают возникновение подобного явления. Керамика или стеклокерамика, используемая для изготовления колб, не создает условий для скопления отложений и не допускает перегрева устройства. При этом упрощается сервисное обслуживание ТЭНа, так как нет необходимости удалять воду из бака при выполнении этой операции.

Изделия сухого типа — компактные, поэтому имеется возможность установки в один бойлер двух нагревательных элементов. Это способствует увеличению надежности и срока эксплуатации водонагревателя, который составляет около 15 лет. При использовании «мокрых» нагревательных элементов срок службы не превышает 5 лет.

Конструкция

Устройство водонагревателя Аристон. (Для увеличения нажмите) Принципиально конструкция любого водонагревателя (бойлера) напоминает собой конструкцию электрочайника с функцией поддержания заданной температурой. Вот только вместо крышки у такого чайника – предохранительный клапан.

В зависимости от бренда, его правообладатель включает в конструкцию разнообразные, как маркетинговые, так и технические опции. Подобные опции призваны отличать продукт именно этой торговой марки от другой.

Визитной карточкой накопительных водонагревателей Аристон является, кроме всего прочего, коррозионностойкое покрытие внутреннего бака, содержащее ионы серебра Ar+.

Это не исключает применение и других защитных покрытий в других изделиях фирмы. В модели Ariston AM50 SH 2.0 Ei3 FE (горизонтальная модель) в качестве защитного покрытия применена Ti-эмаль.

Конструктивно, подобный прибор состоит:

внешний, теплоизолированный корпус (бак);
внутренний бак объёмом от 15 литров до 200 литров с коррозионностойким покрытием или изготовленный из нержавейки;
ТЭН – нагревательный элемент: в баке с мокрым ТЭНом – прямой контакт с водой;
с сухим ТЭНом – контакт с водой через керамическую оболочку;

магниевый анод — для защиты оборудования от электрохимической коррозии. Не оказывает влияния на образование накипи;
термостат – для получения сигнала о фактической температуре воды;
электронный блок – для установки и регулирования температуры воды внутри бака;
прокладка узла крепления ТЭНа.

Возьмите на заметку: замена магниевого анода должна осуществляться не реже 1-го – 2-х раз в год.

На примере данного бойлера можно примерно представить конструкцию и остальных моделей водонагревателей Аристон, и других производителей.

Как правильно и быстро проверить ТЭН

Для проверки ТЭНа потребуется цифровой прибор – мультиметр. Мультиметр представляет собой небольшой пластиковый корпус с цифровым дисплеем и гнёздами для подключения измерительных щупов. Прибор служит для измерения таких параметров как постоянное и переменное напряжение, сила тока, сопротивление и ёмкость (в более дорогостоящих моделях). С помощью него можно прозвонить любой ТЭН.

Проверка ТЭНа мультиметром

Последовательность проверки нагревательного элемента:

ТЭН снят с бытового прибора и лежит на любой поверхности. Необходимо подключить измерительные щупы, включить мультиметр и установить такой параметр как измерение сопротивления.
Один щуп приложить к первой клемме нагревательного элемента, другой – ко второй клемме. Маркировка щупов при этом определённой роли не играет.
Если прибор показывает определённое значение, например, 24 Ом, это означает, что ТЭН исправен, и его можно устанавливать на водонагреватель.
Если мультиметр показывает 0, то это позволяет определить короткое замыкание внутри корпуса нагревательного элемента.
Если же на дисплее высвечивается 1, это является сигналом к обрыву проволоки внутри ТЭНа.

Даже при небольшом значении сопротивления, ТЭН будет исправно работать, но для нагрева жидкости потребуется больше времени.

Порядок замены ТЭН и анода в водонагревателе Ariston
